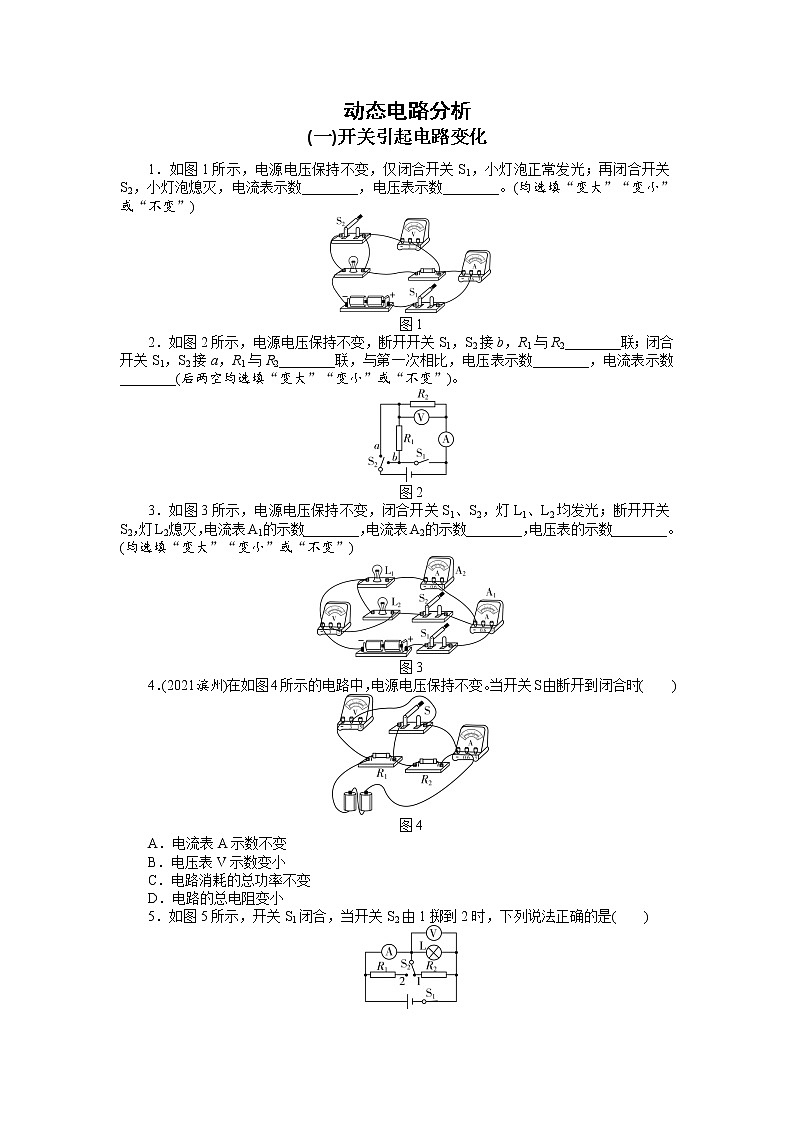

2022年中考物理复习-动态电路分析

这是一份2022年中考物理复习-动态电路分析，共4页。试卷主要包含了如图10所示电路，电源电压恒定等内容，欢迎下载使用。
1．如图1所示，电源电压保持不变，仅闭合开关S1，小灯泡正常发光；再闭合开关S2，小灯泡熄灭，电流表示数________，电压表示数________。(均选填“变大”“变小”或“不变”)
图1
2．如图2所示，电源电压保持不变，断开开关S1，S2接b，R1与R2________联；闭合开关S1，S2接a，R1与R2________联，与第一次相比，电压表示数________，电流表示数________(后两空均选填“变大”“变小”或“不变”)。
图2
3．如图3所示，电源电压保持不变，闭合开关S1、S2，灯L1、L2均发光；断开开关S2，灯L2熄灭，电流表A1的示数________，电流表A2的示数________，电压表的示数________。(均选填“变大”“变小”或“不变”)
图3
4．(2021滨州)在如图4所示的电路中，电源电压保持不变。当开关S由断开到闭合时( )
图4
A．电流表A示数不变
B．电压表V示数变小
C．电路消耗的总功率不变
D．电路的总电阻变小
5．如图5所示，开关S1闭合，当开关S2由1掷到2时，下列说法正确的是( )
图5
A．电流表示数变小，小灯泡变暗
B．电流表示数变大，小灯泡变亮
C．电流表示数变小，电压表示数不变
D．电流表示数不变，电压表示数不变
6．如图6所示，先闭合开关S2，电表均有示数，再进行下列操作后，判断错误的是( )
图6
A．再闭合开关S1，小灯泡变亮
B．再闭合开关S1，电流表示数变大
C．断开开关S2，闭合S1、S3，电流表示数变大
D．断开开关S2，闭合S1、S3，电压表示数不变
(二)滑动变阻器引起电路变化
7．如图7所示，电源电压保持不变，滑动变阻器的滑片位于中间位置。闭合开关S，小灯泡发光较暗，将滑片向右滑动，小灯泡的亮度________，电流表的示数________，电压表V1的示数________，电压表V2的示数________，电路的总功率________(后四空均选填“变大”“变小”或“不变”)。
图7
8．如图8所示，电源电压保持不变，滑动变阻器的滑片位于中间位置。闭合开关S，小灯泡L恰好正常发光，将滑片向右滑动，小灯泡L的亮度________，电压表V1的示数________，电压表V2的示数________，电流表的示数________，滑动变阻器R的功率________(后四空均选填“变大”“变小”或“不变”)。
图8
9．如图9所示，电源电压不变，闭合开关S，将滑动变阻器的滑片向右移动，小灯泡的亮度________，示数发生变化的电表是____________。
图9
10．(2021宿迁)如图10所示电路，电源电压恒定。闭合开关S，将滑动变阻器的滑片P向右移动至中点的过程中( )
图10
A．小灯泡变亮，电压表示数变大
B．小灯泡亮度不变，电压表示数不变
C．小灯泡变暗，电压表示数变小
D．小灯泡亮度不变，电压表示数变大
11．如图11所示的电路中，电源电压保持不变，R1是定值电阻，R2是滑动变阻器。闭合开关S后，在滑片P由中点向右滑动的过程中，下列判断正确的是( )
图11
A．电流表示数变小，电压表示数变大
B．电流表示数变小，电压表示数变小
C．电流表示数变大，电压表示数变小
D．电流表示数变大，电压表示数不变
12．(2021随州改编)如图12所示，电流表A1和A2的示数分别用I1和I2表示，电压表V的示数用U表示，当滑片P向左移动时，下列判断正确的是( )
图12
A．I2的数值变小，U的数值变大
B．I1－I2的数值不变
C． eq \f(U,I1－I2) 的数值变大
D．UI1的数值变大
13．(2021凉山州)在如图13所示的电路中，电源电压保持不变。闭合开关S后，滑动变阻器的滑片P从中点向右滑动时( )
图13
A．电流表示数减小，电压表示数增大
B．电流表示数增大，电压表示数减小
C．电流表示数减小，电压表示数不变
D．电流表示数不变，电压表示数不变
14．(2021铁岭)如图14所示电路，电源电压恒定，只闭合开关S1，将滑动变阻器的滑片由右向左滑动过程中，下列判断正确的是( )
图14
A．小灯泡的亮度将会变亮
B．电压表V1与电压表V2的示数差变小
C．电压表V1与电流表A的示数比值变大
D．再闭合S2，调节变阻器的滑片，灯泡亮度不变
15．下列电路中，电源电压保持不变，闭合开关，当滑动变阻器的滑片P向右移动时，电表示数变大的是( )

16．(2021德阳改编)如图15所示，滑动变阻器规格“50 Ω 1 A”，小灯泡规格“2.5 V 0.625 W”。若不考虑小灯泡阻值随温度的变化，电路中各元件均安全工作，小灯泡两端电压不允许超过额定电压。闭合开关，下列说法正确的是( )
图15
A．电路的最大电功率是3.6 W
B．电流表的示数变化范围是0.1～0.25 A
C．滑动变阻器的阻值调节范围是10～50 Ω
D．滑片向右滑动，电流表示数变小，电压表示数变大
答案
1．变大 变大 2.串 并 变大 变大 3.变小 不变 变小
4．D 5.C 6.D 7.变亮 变大 变小 变大 变大
8．不变 变大 变小 不变 不变 9.不变 电流表A2
10．B 11.C 12.B 13.D 14.B 15.D 16.B
