备战2022年中考物理能力提升训练——电学作图

展开

这是一份备战2022年中考物理能力提升训练——电学作图，共29页。试卷主要包含了按电路图连接实物电路．，1V，图乙中指针指在2等内容，欢迎下载使用。

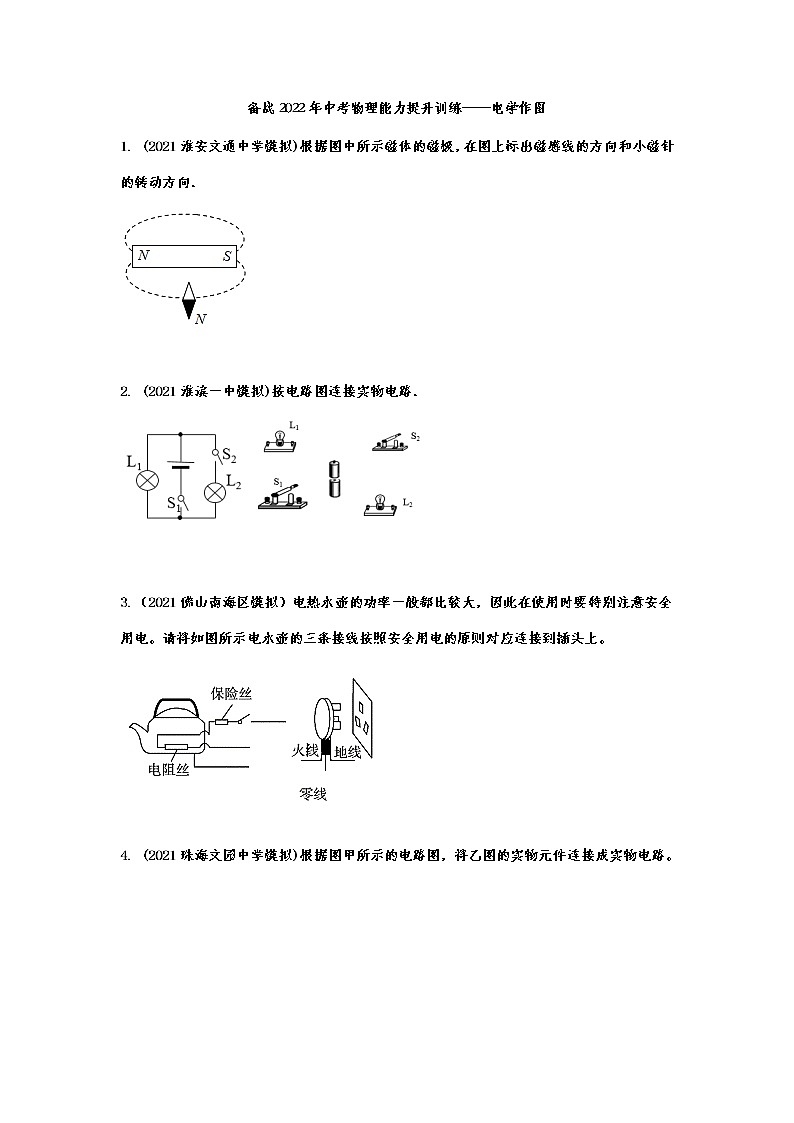

1. (2021淮安文通中学模拟)根据图中所示磁体的磁极，在图上标出磁感线的方向和小磁针的转动方向．

2. (2021淮滨一中模拟)按电路图连接实物电路．

3.（2021佛山南海区模拟）电热水壶的功率一般都比较大，因此在使用时要特别注意安全用电。请将如图所示电水壶的三条接线按照安全用电的原则对应连接到插头上。

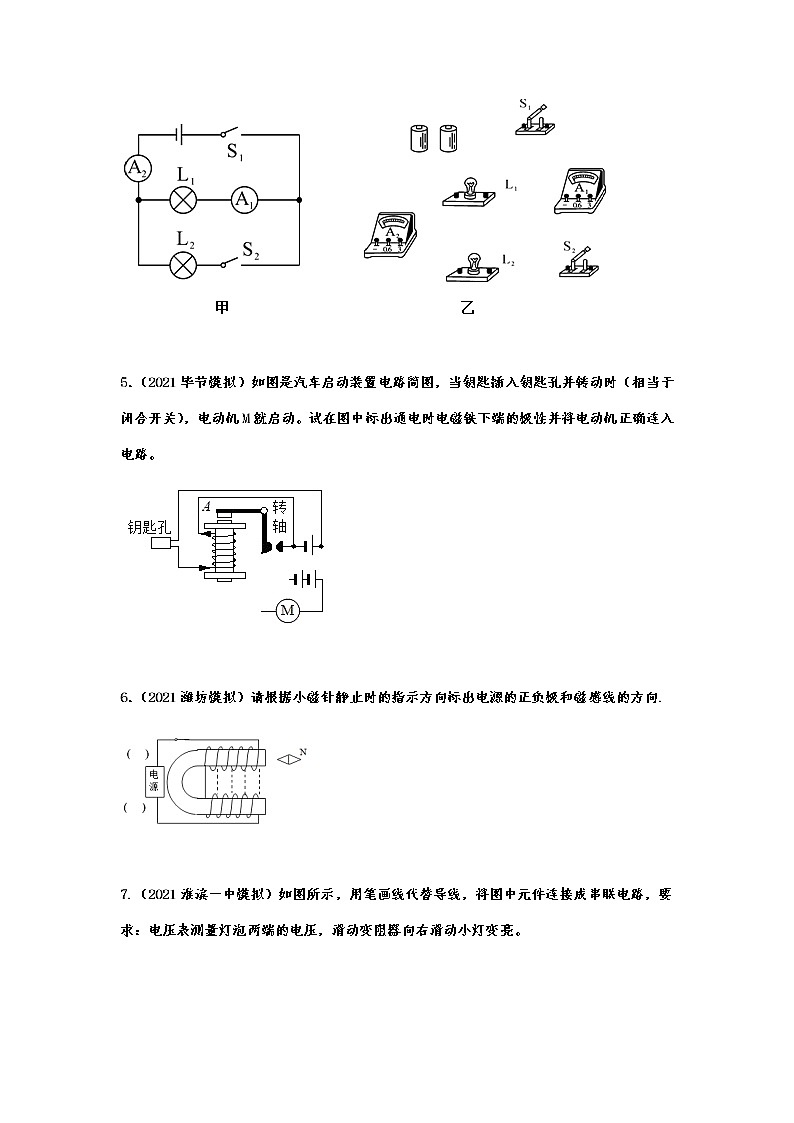

4. (2021珠海文园中学模拟)根据图甲所示的电路图，将乙图的实物元件连接成实物电路。

5．（2021毕节模拟）如图是汽车启动装置电路简图，当钥匙插入钥匙孔并转动时（相当于闭合开关），电动机M就启动。试在图中标出通电时电磁铁下端的极性并将电动机正确连入电路。

6．（2021潍坊模拟）请根据小磁针静止时的指示方向标出电源的正负极和磁感线的方向.

7.（2021淮滨一中模拟）如图所示，用笔画线代替导线，将图中元件连接成串联电路，要求：电压表测量灯泡两端的电压，滑动变阻器向右滑动小灯变亮。

8. (2021凉山州模拟)如图所示，根据图中给定的磁感线方向，在虚线框内标出对应位置的电流方向和小磁针磁极的名称．

9.（2021河南模拟）请用笔画线代替导线,将图中连有开关的电灯和三孔插座接入家庭电路中。

10．（2021南宁模拟）如图所示，电流表的连接是正确的，试标出电路中电源右端的极性和小磁针静止时右端的磁极。

11．（2021大庆模拟）小明从网上购得制作电铃的实验器材包，其中包括：①蹄形电磁铁、②弹簧片、③衔铁、④螺钉、⑤小锤、⑥铃、⑦电源、⑧开关和若干导线，如图所示。请你帮他完成下述实验：

（1）请你用笔画线代替导线将电路连接好，使开关闭合时电铃能不断发声。

（2）小明按要求正确连接电路后通电试验，发现电铃铃声很小，经检查是由于电磁铁的磁性不强所请你提出解决这一问题的两条改进措施。

12．（2021鞍山育才中学模拟）将图中的灯泡、开关、插座联入电路。要求：符合安全用电原则，熔断器控制插座。

13．（2021贵港港南区模拟）如图所示，请用箭头画出图中磁感线的方向。

14．（2021茂名模拟）如图所示的电路，闭合开关，小磁针静止在图中位置，请在括号中标出：

（1）电源“+”或“﹣”极；

（2）左侧电磁铁上端磁极；

（3）小磁针静止时右端磁极。

15．（2021云南模拟）请用笔画线代替导线，将图14中的电灯、开关和两孔插座接入家庭电路中。

16．（2021抚顺模拟）在图中，标出小磁针的N、S极和磁感线的方向。

17．（2021临沂模拟）如图所示，电路连接正确，通电后小磁针指向如图所示（涂黑端表示N极）。请在图中标出螺线管的磁极、电源的“+”、“﹣”极，并画出螺线管的绕法（至少三圈）。

19. (2021淮安文通中学模拟)请用笔画线代替导线，将开关和它所控制的电灯以及三孔插座接入家庭电路中。

20．（2021白银模拟）根据螺线管的极性，用箭头在导线上标出电流的方向。

21．（2021茂名模拟）电磁铁连入，设计的电路中（在方框内完成）．要求：A.在方框内加入电源，使小磁针静止时如图所示；B.在方框内加入滑动变阻器，向右移动滑动变阻器滑片时，电磁铁磁性的变弱。

22.（2021惠州模拟）如图，根据小磁针静止时所指的方向，在图中括号内标出通电螺线管的磁极和电源的极性。

【解析】由小磁针的指向根据磁极间的相互作用规律可得电磁铁极性方向，由安培定则可得电流方向，从而确定电源的正负极。

23．（2021娄底模拟）在图中标出小磁针的N极和通电螺线管下方那条磁感线的方向。

24. (2021凉山州模拟)声控开关在接收到一定响度的声音时会自动闭合一段时间。某地下通道两端的入口处各装有一个声控开关来控制同一盏螺纹灯泡，为确保行人不管从哪端进入，灯泡都能接通电源发光。请按题意将图中的电路连接完整。

25．（2021龙岩模拟）用两节干电池、两个开关、一个电压表、一只阻值为20Ω的定值电阻R0、导线若干，测量未知电阻Rx的阻值，电路实物图如图甲所示。

（1）用笔画线代替导线将图甲中的电压表接在R0两端。

（2）正确连接电路，闭合开关S1和S。电压表示数如图乙，为　　V。

（3）断开S1，闭合S，电压表示数为1.4V，则Rx＝　　Ω。

（4）若没有电压表，只有一个电流表，其余元件不变，设计并在图丙方框内画出测量Rx阻值的电路图（要求电路连接后不能再拆接）。

26．（2021淮滨一中模拟）随着人们生活水平的不断提高，各种小汽车已经走进我们的家庭．请你用学过的物理知识解答下面的问题：

（1）普通的小汽车用的是汽油机，图甲所示的是该汽油机的______冲程，用水冷却发动机是因为水的_____ 大．

（2）当前，电动汽车发展很快．某电动汽车采用锂电池组作为动力来源驱动电动机行驶．下表为某品牌电动汽车车部分技术参数，能量密度是指电池单位质量所输出的电能．

若该电动汽车在水平路面上以72km/h的速度匀速行驶时，受到的阻力1200N，当耗能为锂电池总储存能量的50%时，电动机的平均输出功率为____kW，平衡车行驶的路程是 ________ km．

（3）如图乙是该电动汽车的启动原理图．请在图乙中用笔画线代替导线将汽车的启动原理图连接完整____，说明：当钥匙插入仪表板上的钥匙孔并转动（相当子闭合开关），电动机工作，启动轿车；电磁铁的工作电压小于电动机的工作电压．图乙中，通电螺线管的上端是_______（N/S）极．

（4）太阳能汽车利用太阳能来驱动，真正实现了零排放．通过测量获得某太阳能汽车以不同速度行驶时对应的制动距离（即从操纵制动刹车到车停下来的距离），数据如表所示：

根据表中数据所反映的规律可知，当该车速度为80km/h时对应的制动距离是_______ m．

（5）某太阳能汽车安装有再生制动器．再生制动器是指刹车的同时还可以发电机发电．先让汽车正常行驶，然后关闭发动机，分别测出开启和关闭再生制动器两种情况下，汽车通过的路程s与对应的速度大小v，计算出动能Ek，作出Ek-s图像，如图丙可以看出，开启再生制动器进行测试的图线是①、②中的 _____ ，该次测试中储能效率为 ________ ．

27．（2021沈阳模拟）科学家们研究出了许多很有意思的新材料。如，有一种材料，它的电阻会随着温度的升高而减小，这种材料叫做热敏电阻；又有一种材料，它的电阻会随着压力的增大而减小，叫压敏电阻；还有一种，它的电阻会随着光照条件的变化而变化，光线越亮，电阻越大，叫光敏电阻。

（1）如果将光敏电阻与电源、电流表和其它元件串联成一个电路，其它因素不变，只要光敏电阻所处区域的光照降低，电路中的电流将　　（选填“增大”或“减小”）•

（2）材料中介绍的三种电阻，哪一种电阻可以用作路灯开关？与普通开关相比，它有什么优点？

（3）请利用图中给定的器材，选用合适的设计一个路灯电路（画在下面的长方形内）。

备战2022年中考物理能力提升训练——电学作图参考答案

1. (2021淮安文通中学模拟)根据图中所示磁体的磁极，在图上标出磁感线的方向和小磁针的转动方向．

【答案】解：磁体周围的磁感线是从N极出发，回到S极，故磁感线的方向向右；根据同名磁极相互排斥，异名磁极相互吸引可知小磁针逆时针转动，如下图：

2. (2021淮滨一中模拟)按电路图连接实物电路．

【答案】

【答案】解：根据安全用电原则可知，带保险丝的一端应与火线连接，中间一条导线应与零线连接，接电水壶外壳的一条导线应与地线连接，如下图所示：

【解析】对于三线插头和三孔插座的连接，带保险丝的线应与火线连接，才能起到保护作用，另一条与零线连接，才能形成通路，地线应与电水壶的金属外壳连接。

三条线的连接都有它特定的作用，绝不可以随意连接，搞清保险丝的保护作用和地线的保护作用及其原理，才能理解为什么要这样连接。

4. (2021珠海文园中学模拟)根据图甲所示的电路图，将乙图的实物元件连接成实物电路。

【答案】解：原电路中，两灯并联，电流表A1与灯L1串联，电流表A1选用小量程与这个灯串联；

开关S2与灯L2串联，只控制这个灯；

S1控制整个电路，接在干路上；电流表A2在干路上，测总电流，根据并联电路电流的规律，电流表A2选用大量程串联在干路上，根据电路图连接实物图，如下所示：

【答案】解：根据安培定则可以判断，电磁铁的下端为S极；

当钥匙插入钥匙孔并转动时，电磁铁有磁性，转轴接触，是电动机电路工作，连接电路如图所示：

6．（2021潍坊模拟）请根据小磁针静止时的指示方向标出电源的正负极和磁感线的方向.

【答案】如图所示；

【答案】如图

8. (2021凉山州模拟)如图所示，根据图中给定的磁感线方向，在虚线框内标出对应位置的电流方向和小磁针磁极的名称．

【答案】解：在磁体外部，磁感线总是从磁体的N极发出，最后回到S极。所以螺线管的上端为N极，下端为S极。

根据磁极间的相互作用可以判断出小磁针的上端为S极，下端为N极。

根据安培定则，伸出右手，使右手大拇指向通电螺线管的N极，则四指弯曲所指的方向为电流的方向，即电流是从螺线管的右端流入的。如下图所示：

。

9.（2021河南模拟）请用笔画线代替导线,将图中连有开关的电灯和三孔插座接入家庭电路中。

【答案】如图所示:

10．（2021南宁模拟）如图所示，电流表的连接是正确的，试标出电路中电源右端的极性和小磁针静止时右端的磁极。

【答案】根据电流表的电流是从正接线柱流入，从负接线柱流出，得出电源的右端为正极；

电流是由螺线管的右边流入的，根据安培定则，伸出右手四指弯曲指向电流的方向，大拇指所指的方向﹣﹣通电螺线管的左端为N极，右端为S极；

根据磁极间的相互规律，靠近通电螺线管右端（S极）的为小磁针的N极，则小磁针的右端为S极，如图所示：

（1）请你用笔画线代替导线将电路连接好，使开关闭合时电铃能不断发声。

（2）小明按要求正确连接电路后通电试验，发现电铃铃声很小，经检查是由于电磁铁的磁性不强所请你提出解决这一问题的两条改进措施。

【答案】

（1）如图；（2）增加线圈匝数，增大电源电压。

【解析】解：

（1）闭合开关，电磁铁中有电流，吸引衔铁，小球敲打电铃，螺钉与弹簧片断开，电磁铁中没有磁性，弹簧片恢复原状，使电路再次接通。小球间断的敲打电铃，如图所示：

（2）增强电磁铁磁性的方法：增大电源电压，增大电流来增强磁场；增大线圈的匝数。

12．（2021鞍山育才中学模拟）将图中的灯泡、开关、插座联入电路。要求：符合安全用电原则，熔断器控制插座。

【答案】解：图中三根电线从上到下分别是火线、零线和地线；

（1）灯泡的正确接法：开关接在灯和火线之间，零线直接与灯泡的螺旋套相连；

（2）安装三孔插座的原则：左孔接零线，中间插孔与地线相连，右孔接火线，熔断器要接在火线上；

如下图所示：

13．（2021贵港港南区模拟）如图所示，请用箭头画出图中磁感线的方向。

【答案】解：根据电源的正负极可以确定电流从螺线管的左端流入，右端流出；再根据螺线管的绕向，结合安培定则可确定螺线管的左端为N极，右端为S极。在磁体的周围，磁感线从磁体的N极出发回到S极。由此可以确定磁感线的方向如图所示。

14．（2021茂名模拟）如图所示的电路，闭合开关，小磁针静止在图中位置，请在括号中标出：

（1）电源“+”或“﹣”极；

（2）左侧电磁铁上端磁极；

（3）小磁针静止时右端磁极。

【答案】解：由图可知，电流表的上端为正接线柱，电流从电流表的正接线柱流入，所以电源的左端为正极，右端为负极；电流从左侧电磁铁的下端流入，上端流出，根据安培定则可知，电磁铁的上端为S极；电流从右侧电磁铁的上端流入，下端流出，根据安培定则可知，电磁铁的上端为N极；异名磁极相互吸引，所以小磁针静止时右端磁极为S极，如图所示：

15．（2021云南模拟）请用笔画线代替导线，将图14中的电灯、开关和两孔插座接入家庭电路中。

【答案】

16．（2021抚顺模拟）在图中，标出小磁针的N、S极和磁感线的方向。

【答案】解：（1）根据电流的流向，结合线圈的绕向，利用安培定则可以确定螺线管右端为S极，左端为N极；由磁极间的相互规律可知，小磁针的左端为N极，右端为S极。

（2）在磁体的周围磁感线从磁体的N极出发回到S极，所以磁感线的方向是向右的，如图所示：

【答案】解：如图所示，小磁针的右端为N极，根据磁极间的相互作用规律可知通电螺线管靠近小磁针N极一端的S极，则通电螺线管的右端为N极。

再根据右手定则，伸出右手握住通电螺线管，使大拇指指示通电螺线管的N极（右端），则四指弯曲的方向为电流的方向。又电流从电源的正极流出经滑动变阻器、电流表流入螺线管，即电流由螺线管的右端流入，左端流出，故螺线管的绕法如图所示：

19. (2021淮安文通中学模拟)请用笔画线代替导线，将开关和它所控制的电灯以及三孔插座接入家庭电路中。

【答案】解：首先辨别上面三根线地线、火线、零线。

（1）灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全。

（2）三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。如图所示：

20．（2021白银模拟）根据螺线管的极性，用箭头在导线上标出电流的方向。

【答案】解：由图可知，螺线管右侧为N极，左侧为S极；用右手握住螺线管，则大拇指的指向为N极的指向，四指指向电流的方向，则螺线管中电流由右侧流入，左侧流出；如图：

【答案】小磁针静止时左端为S极、右端为N极，根据磁极间的相互作用规律可知，通电螺线管的左端是N极，右端是S极如图；

根据安培定则可以判断电流从左端进入通电螺线管，则可知电源左端为正极、右端为负极；

当电流越小时，电磁铁的磁性越弱，要想电磁铁的磁性变弱，应减小电路中的电流，由欧姆定律可知，应增大电路中的电阻，则向右移动滑动变阻器滑片时，滑动变阻器接入电路的电阻应变长，故连接如图所示。

22.（2021惠州模拟）如图，根据小磁针静止时所指的方向，在图中括号内标出通电螺线管的磁极和电源的极性。

【答案】解：小磁针N极向左，根据磁极间的相互作用规律可知，螺线管的右侧为S极，左侧为N极；由安培定则得电流由右侧流入螺线管，即电源左侧为负极，右端为正极。如图所示：

【解析】由小磁针的指向根据磁极间的相互作用规律可得电磁铁极性方向，由安培定则可得电流方向，从而确定电源的正负极。

23．（2021娄底模拟）在图中标出小磁针的N极和通电螺线管下方那条磁感线的方向。

【答案】解：由图可知，电流从螺线管的左端流入、右端流出，结合线圈绕向，利用安培定则可以确定螺线管的左端为S极，右端为N极；

在磁体的周围，磁感线从N极发出，回到S极。由于螺线管的右端为N极，由此可以确定磁感线的方向是向左的；

根据异名磁极相互吸引可以确定与螺线管左端S极靠近的是小磁针的N极，则小磁针的右端为S极。如图所示：

【答案】解：两个声控开关串联会相互影响，只有都闭合时灯才发光；两个声控开关并联会互不影响，可以独立控制灯的亮灭，根据“为确保行人不管从哪端进人，灯泡都能接通电源发光”，所以两开关应并联，如下图所示：

（1）用笔画线代替导线将图甲中的电压表接在R0两端。

（2）正确连接电路，闭合开关S1和S。电压表示数如图乙，为　　V。

（3）断开S1，闭合S，电压表示数为1.4V，则Rx＝　　Ω。

（4）若没有电压表，只有一个电流表，其余元件不变，设计并在图丙方框内画出测量Rx阻值的电路图（要求电路连接后不能再拆接）。

【答案】

（1）如上图所示；（2）2.8；（3）20；（4）如上图所示。

【解析】解：

（1）由题知，要求图甲中的电压表接在R0两端，因两节干电池的最大电压为3V，所以电压表应选用“0～3”量程，注意电流从“+”接线柱流入，从“﹣”接线柱流出。如图所示：

（2）由（1）可知电压表选用“0～3V”量程，分度值为 0.1V，图乙中指针指在2.8刻度线上，读数为2.8V；

（3）闭合开关S1和S时，Rx被短路，电路为R0的简单电路，电压表测电源电压，由2小题可知电源电压为2.8V；

断开S1，闭合S，则Rx和R0串联，U0＝1.4V，

根据串联电路的电压特点，Rx两端的电压为Ux＝U总﹣U1＝2.8V﹣1.4V＝1.4V，

因Ux＝U1＝1.4V，且串联电路中电流处处相等，则由欧姆定律可知Rx＝R0＝20Ω；

（4）测量Rx阻值的电路图如图所示；当只闭合开关S1时，读出此时电流表的示数为I1即为通过R0的电流，已知R0的阻值，根据U＝I1R0可求出电源电压；断开开关S1，闭合开关S时，读出此时的电流表示数为I2即为通过Rx的电流，根据并联电路的电压特点可知，Rx两端的电压等于电源电压，再根据R＝计算Rx的阻值为：Rx＝。
