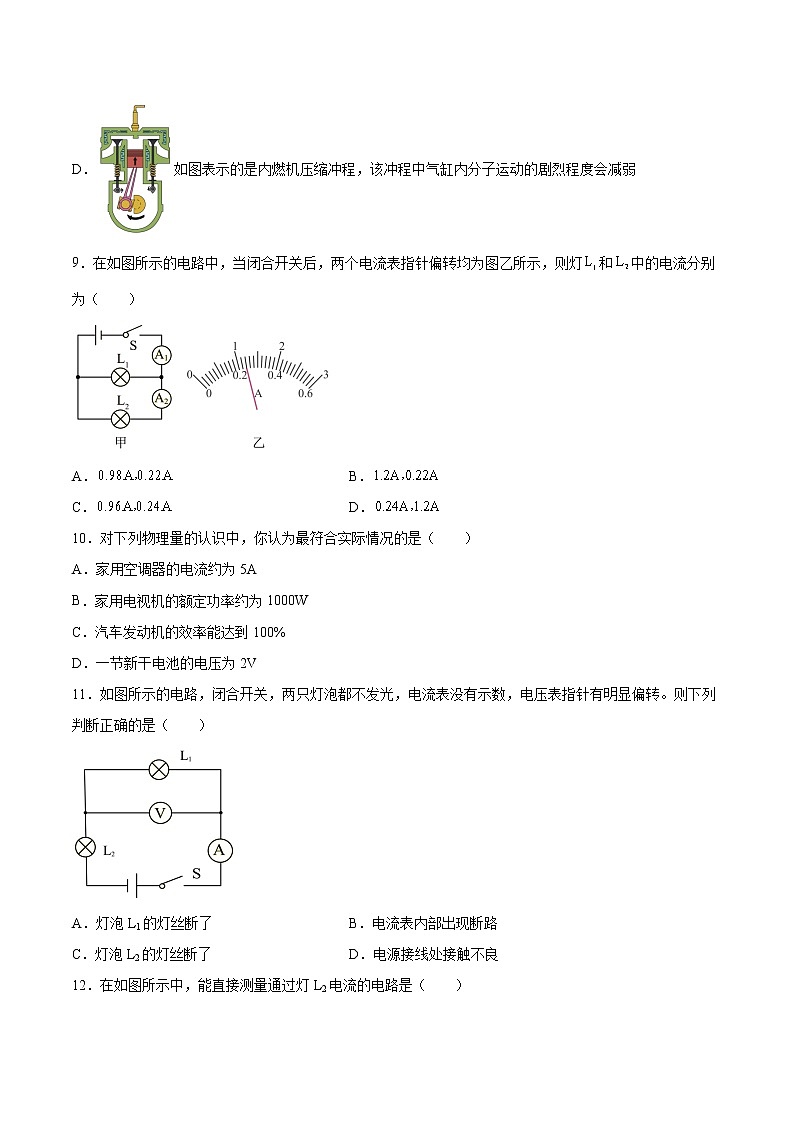

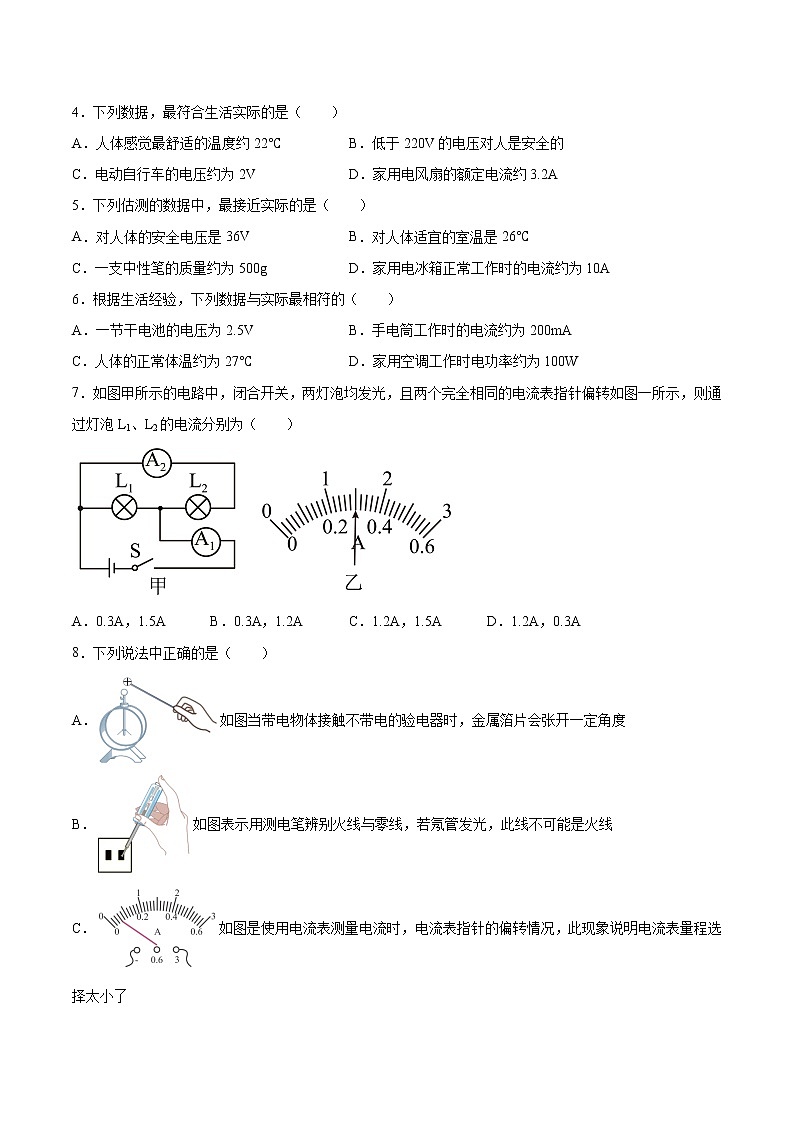

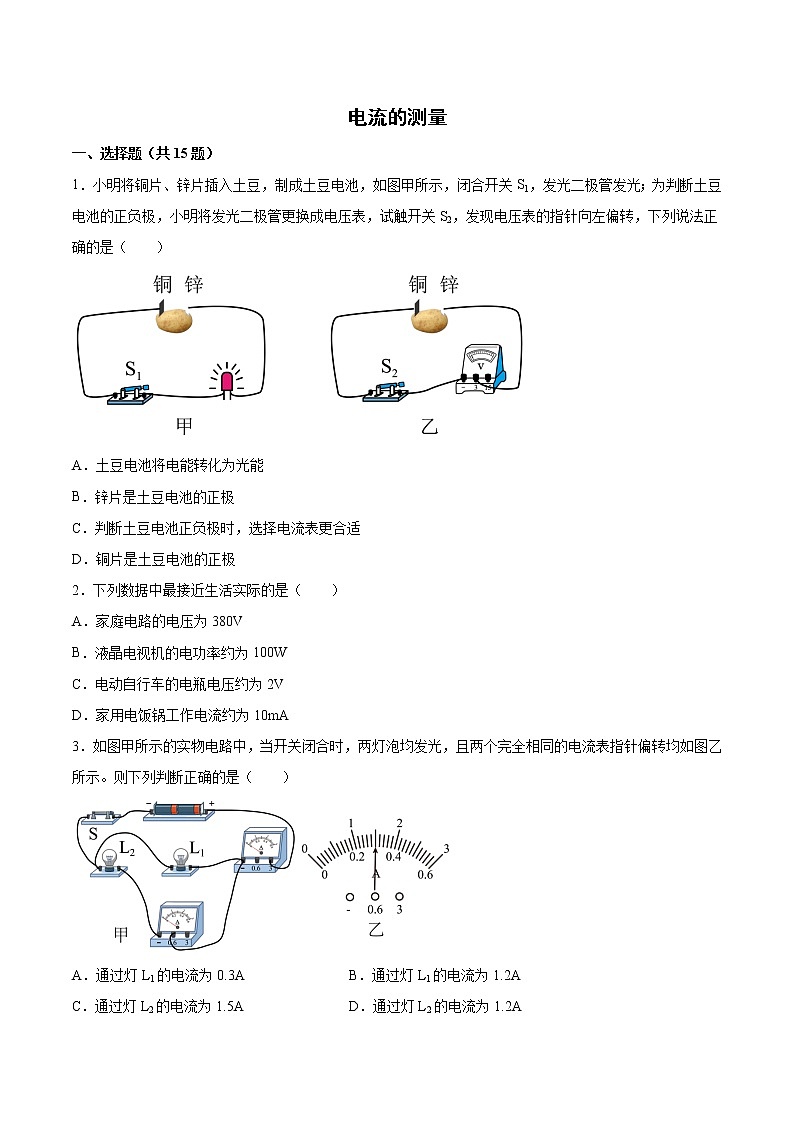

电流的测量一、选择题（共15题）1．小明将铜片、锌片插入土豆，制成土豆电池，如图甲所示，闭合开关S1，发光二极管发光；为判断土豆电池的正负极，小明将发光二极管更换成电压表，试触开关S2，发现电压表的指针向左偏转，下列说法正确的是（　　）A．土豆电池将电能转化为光能B．锌片是土豆电池的正极C．判断土豆电池正负极时，选择电流表更合适D．铜片是土豆电池的正极2．下列数据中最接近生活实际的是（　　）A．家庭电路的电压为380VB．液晶电视机的电功率约为100WC．电动自行车的电瓶电压约为2VD．家用电饭锅工作电流约为10mA3．如图甲所示的实物电路中，当开关闭合时，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示。则下列判断正确的是（　　）A．通过灯L1的电流为0.3A B．通过灯L1的电流为1.2AC．通过灯L2的电流为1.5A D．通过灯L2的电流为1.2A4．下列数据，最符合生活实际的是（　　）A．人体感觉最舒适的温度约22℃ B．低于220V的电压对人是安全的C．电动自行车的电压约为2V D．家用电风扇的额定电流约3.2A5．下列估测的数据中，最接近实际的是（　　）A．对人体的安全电压是36V B．对人体适宜的室温是26℃C．一支中性笔的质量约为500g D．家用电冰箱正常工作时的电流约为10A6．根据生活经验，下列数据与实际最相符的（　　）A．一节干电池的电压为2.5V B．手电筒工作时的电流约为200mAC．人体的正常体温约为27℃ D．家用空调工作时电功率约为100W7．如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转如图一所示，则通过灯泡L1、L2的电流分别为（　　）
 A．0.3A，1.5A B．0.3A，1.2A C．1.2A，1.5A D．1.2A，0.3A8．下列说法中正确的是（　　）A．如图当带电物体接触不带电的验电器时，金属箔片会张开一定角度B．如图表示用测电笔辨别火线与零线，若氖管发光，此线不可能是火线C．如图是使用电流表测量电流时，电流表指针的偏转情况，此现象说明电流表量程选择太小了D．如图表示的是内燃机压缩冲程，该冲程中气缸内分子运动的剧烈程度会减弱9．在如图所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则灯和中的电流分别为（　　）A． B．C． D．10．对下列物理量的认识中，你认为最符合实际情况的是（　　）A．家用空调器的电流约为5AB．家用电视机的额定功率约为1000WC．汽车发动机的效率能达到100%D．一节新干电池的电压为2V11．如图所示的电路，闭合开关，两只灯泡都不发光，电流表没有示数，电压表指针有明显偏转。则下列判断正确的是（　　）A．灯泡L1的灯丝断了 B．电流表内部出现断路C．灯泡L2的灯丝断了 D．电源接线处接触不良12．在如图所示中，能直接测量通过灯L2电流的电路是（　　）A． B． C． D．13．如图所示电路，当开关闭合时，电流表示数为0.4A，若通过L1的电流为I1，通过L2的电流为I2，则（　　）A．I1＝I2＝0.4A B．I1＝I2＝0.2AC．I1＝0A，I2＝0.4A D．I1＝0.4A，I2＝014．力的单位是为了纪念下列哪位物理学家而命名的（　　）A．牛顿 B．欧姆C．帕斯卡 D．安培15．如图所示的电路中，用甲，乙两只电流表测量电路中的电流，以下说法中正确的是（　　）A．甲表测的是L2的电流 B．乙表测的是L2的电流C．甲表与灯L1并联了 D．甲表测的是干路中的电流二、非选择题16．如图1所示电路，电源电压为3V，当开关S闭合后，两个电流表A1、A2的指针偏转角度一样，如图2所示，则其中通过小灯泡L1的电流为______A，此时两小灯泡L1、L2的电阻之比为 ______。17．如图是小明自制的一种测定油箱内油面高度的装置。油量表是由量程为0~0.6A的电流表改装而成的，滑动变阻器R的最大阻值为20Ω，从油量表指针所指的刻度，就可以知道油箱内油面的高度。已知电源电压为12V，当油箱内油面高度最高时，R的金属滑片在最下端，油量表指针满偏；当油箱内没有油时，R全部接入电路，油量表的读数最小。则油量表的最小读数是______A；当油箱内油面的高度降为最高油面一半时，滑片正好在R的中点，此时油量表的读数是______A，据此推理油量表的刻度______（选填“均匀”或“不均匀”）。18．如图甲所示，根据漫画中的对话，可以判断电表______（选填“1”或“2”）是电流表，这种直接将电流表接在电源上的现象称为______。如图乙是四根高压输电线上的一个装置，利用这个装置将四根导线并联起来，相当于增大了导线的______，从而减小了导线的电阻，以达到减少输电线上电能损失的目的。19．（1）图甲中电流表的读数是______A；图乙中电压表的读数是______V；图丙中滑动变阻器上端的接线柱C已连线，要求滑片P向右移动时，接入电阻变大，则另一端应接接线柱______；图丁电阻箱接入电路中的电阻是______Ω。
 （2）小明家电能表本月初的示数，本月底的示数如图所示，小明家本月消耗的电能为______kW·h，该电能表的参数表明，小明家能同时使用的用电器总功率不得超过______W。20．在图（a）所示的电路中，电源电压为6V不变，电阻R1的阻值为20Ω。闭合开关S，电流表指针的位置如图（b）所示。（1）求通过电阻R1的电流I1；（2）判断电流表所选取的量程，并说明理由；（3）求电阻R2的阻值；（4）求此时电路的总电阻R。
 21．如图所示，电流表A1、A2和A3的示数分别为1.2A、0.8A和0.3A，那么：（1）通过L1的电流是？（2）通过L2的电流是？（3）通过L3的电流是？22．如图所示的电路中，当断开，接a时，电流表的示数是。（1）求此时通过灯、的电流分别是多少？（2）当断开、接b时，电流表的示数为，求通过灯、的电流分别是多少？（3）当闭合、接a时，电流表的示数为，此时流过中的电流为600mA，求出此时通过灯中的电流是多少？23．如图甲所示电路，电源由两节新干电池组成，当开关闭合后，两电流表对应的指针偏转情况如图乙所示，求：（1）电流表a、b的示数；（2）通过灯L1、L2的电流；（3）若灯L1突然断路，此时电流表a的示数及灯L2两端的电压。

参考答案1．D【详解】A．在如图甲所示的工作过程中，其能量转化方式主要是土豆中的化学能，转化为电能，再转化为二极管的光能，故A错误；BD．如图乙所示，电压表的指针向左偏转，说明电压表的正负极接反了，可判断铜片是土豆电池的正极，锌片是土豆电池的负极，故B错误，D正确。C．电流表不能直接接到电源两极上，会造成电流过大，烧坏电流表，所以判断土豆电池正负极时，不能选择电流表，故C错误。故选D。2．B【详解】A．家庭电路的电压为220V，故A不符合题意；B．液晶电视机的额定电流约为0.4~0.5A，电功率约为100W，故B符合题意；C．电动自行车的电瓶电压通常为36V或48V，故C不符合题意；D．家用电饭锅的额定功率为700W左右，工作电流约为3~4A左右，故D不符合题意。故选B。3．B【详解】CD．如图闭合开关后，灯泡L1和L2并联，L2所在支路串联的电流表量程是0~0.6A，偏转如图乙，所以L2所在支路电流为0.3A，故CD错误；AB．干路上电流表量程为0~3A，偏转如图乙所示，所以干路电流为1.5A，所以通过灯L1的电流为故A错误，B正确。故选B。4．A【详解】A．人体感觉最舒适的温度 ，故A符合题意；    B．不高于36V的电压对人是安全的，故B不符合题意；C．一般电动自行车的电压约为48V，故C不符合题意；D．家用电风扇的额定功率约为60W，工作时的电流约 ，故D不符合题意。故选A。5．B【详解】A．对人体的安全电压是不高于36V，故A不符合题意；B．对人体适宜的室温是23~26℃，故B符合题意；C．一支中性笔的质量约为10g，故C不符合题意；D．家用电冰箱正常工作时的功率为220W左右，电流大约为故D不符合题意。故选B。6．B【详解】A．一节干电池的电压为1.5V，故A不符合题意；B．手电筒的工作电压一般是2.5V，小灯泡灯丝电阻在12Ω左右，工作电流在左右，故B符合题意；C．人体正常体温在37℃左右，变化幅度很小，故C不符合题意；D．家用空调的电流在5A左右，其功率在左右，故 D不符合题意。故选B。7．D【详解】ABC．由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路电流；因并联电路中干路电流等于各支路电流之和，且两个电流表的指针在同一个位置，所以，干路电流表A1的量程为0~3A，分度值为0.1A，示数1.5A，L2支路电流表A2的量程为0~0.6A，分度值为0.02A，示数0.3A，故ABC不符合题意；D．灯L1中的电流I1=I-I2=1.5A-0.3A=1.2A故D符合题意。故选D。8．A【详解】A．当带电物体接触不带电的验电器时，验电器的金属箔片由于带了同种电荷互相排斥会张开，故A正确；B．测电笔辨别火线与零线，若氖管发光，此线可能是火线或与火线相连的带电体，故B错误。C．由图可知，电流表的指针偏转角度过小，没有超过0.6A，因此说明电流表所选量程太大，故C错误；D．压缩冲程中，活塞压缩工作物质，使得工作物质的内能增大，温度升高，因此分子运动的剧烈程度会加剧，故D错误。故选A。9．C【详解】由图甲得。两灯泡并联，电流表A1测量干路电流，电流表A2测量灯泡L2电流，由图乙得，两电流表的指针指在同一位置，说明电流表A1的量程为0~3A，分度值为0.1A，读数为1.2A；电流表A2的量程为0~0.6A，分度值为0.02A，读数为0.24A，灯的电流为灯的电流为0.24A，故ABD不符合题意，C符合题意。故选C。10．A【详解】A．家用空调器的额定功率约为1000W，则其额定工作电流约为故A符合题意；B．家用电视机的电功率根据不同的型号功率一般在100W至300W间，故B不符合题意；C．不论是燃料燃烧产生的热能还是摩擦产生的热量，在转化过程中都会引起其他形态的能量转化，汽车发动机是不可能做到100%热能与内能的转化，故C不符合题意；D．一节新干电池的电压为1.5V，故D不符合题意。故选A。11．A【详解】由图得，两灯泡串联，电压表测量灯泡L1的电压，电流表测量电路的电流，闭合开关，两只灯泡都不发光，电流表没有示数，电压表指针有明显偏转，说明电路中没有电流通过，发生断路现象，且电压表的两端与电源连接完好，说明灯泡L1的灯丝断了，即灯泡L1断路，故A正确，BCD错误。故选A。12．B【详解】A．电流表在连入电路时，应与被测用电器串联；电流从电流表的正接线柱流入，负接线柱流出；图中，一个电流表是位于干路中测干路电流，另一个电流表与L1串联，测量L1的电流，故A不符合题意；B．图中，电流表是位于灯L2的支路中，且正负接线柱接法正确，故B符合题意；C．图中，电流表是位于干路中测干路电流，故C不符合题意；D．图中，电流表是位于灯L2的支路中，但正负接线柱接反了，故D不符合题意。故选B。13．C【详解】当开关闭合时，电流表与灯L1并联，即灯L1被电流表短路，通过L1的电流为I1=0此时电路为L2的简单电路，电流表测L2的电流，电流表示数为0.4A，即通过L2的电流为I2＝0.4A故ABD不符合题意，C符合题意。故选C。14．A【详解】力的单位是N，是为了纪念英国伟大的物理学家牛顿。A．牛顿是力的单位，故A符合题意；B．欧姆是电阻的单位，故B不符合题意；C．帕斯卡是压强的单位，故C不符合题意；D．安培是电流的单位，故D不符合题意。故选A。15．A【详解】如图，两个灯泡并联，甲电流表和L2串联，测量通过L2的电流；乙电流表串联在干路，测量干路电流，故A正确，BCD错误。故选A。16．0.24    4:1    【详解】开关S闭合后，两小灯泡L1、L2并联，电流表A1测量通过灯泡L1的电流，电流表A2测量干路电流。所以电流表A1量程为0~0.6A，电流表A1的示数为0.24A，即通过小灯泡L1的电流为0.24A。电流表A2量程为0~3A，电流表A2的示数为1.2A。由并联电路电流规律可知通过小灯泡L2的电流为灯泡L1的电阻为 灯泡L2的电阻为 此时两小灯泡L1、L2的电阻之比为17．0.3    0.4    不均匀    【详解】当油面最高时，R的金属片在最下端，R接入电路的阻值为0，此时电路中的电流为0.6A，R0的阻值当油面最低时，R与R0串联，且R接入电路的阻值最大为20Ω，电路中的最小电流即油量表的最小读数为当油面为最高油面一半时，R与R0串联，且R接入电路的阻值为10Ω，电路中的电流为当油箱内油面最高时油量表的示数最大为0.6A，当油箱内油面的高度为最高油面一半时油量表的示数为0.4A，当油箱内油面最低时油量表的示数最小为0.3A，即油的体积均匀减小时电流表的示数不是均匀减小的，所以油量表的刻度不均匀。18．2    短路    横截面积    【详解】由于电流表的电阻很小，所以如果不小心将电流表直接接在电源的两极上，根据欧姆定律可知，这时由于电流很大，会形成短路。而电压表内阻很大，可以直接接在电源的两极上，测量电源电压。由此判断，图中电表2是电流表，电表1是电压表，这种直接将电流表接在电源上的现象称为短路。[3]高压输电的目的是减小电能的损失，在导线长度不能改变时，可以通过想办法改变其横截面积，四根导线并联时相当于增大了导线的横截面积，所以导线的电阻会减小，损失的电能也会减少。19．0.5    2.4    A    624    130    2200    【详解】（1）图甲中电流表接的是0—0.6A量程，分度值是0.02A，所以读数是0.5A。图乙中电压表接的是0—3V量程，分度值是0.1V，所以读数是2.4V。滑动变阻器要“一上一下”两个接线柱接入电路，图丙中上端的接线柱C已连线，所以还要接下面一个接线柱，由于要求滑片P向右移动时，接入电阻变大，所以另一端应接接线柱A。由图丁可知，电阻箱接入电路中的电阻是624Ω。（2）由图可知，小明家电能表本月初的示数821.6 kW·h，本月底的示数如图所示是951.6 kW·h，所以小明家本月消耗的电能为951.6 kW·h-821.6 kW·h=130 kW·h该电能表的参数表明，最大电流是10A，电压220V，所以小明家能同时使用的用电器最大总功率为20．（1）0.3A；（2）“0A~3A”量程，支路电流为0.3A，电流表测电路中总电流，大于0.3A，所以选择“0A~3A”量程；（3）5Ω；（4）4Ω【详解】解：（1）电源电压为6V，闭合开关S后，电阻R1和R2并联，电阻R1两端的电压为6V，R1的阻值为20Ω，则流过电阻R1的电流为（2）电流表测干路中的电流，干路中的电流I>I1=0.3A，所以电流表应选“0~3A”的量程，所以电流表的示数为1.5A。（3）电阻R1和R2并联，电流表测干路中的电流，则流过R2的电流I2=I-I1=1.5A-0.3A=1.2A根据欧姆定律可知，电阻R2的阻值  （4）电阻R1和R2并联，电路中的总电阻
 答：（1）流过电阻R1的电流为0.3A；（2）“0A~3A”量程，支路电流为0.3A，电流表测电路中总电流，大于0.3A，所以选择“0A~3A”量程；（3）电阻R2的阻值为5Ω；（4）电路中的总电阻R为4Ω。21．（1）0.4A；（2）0.5A；（3）0.3A【详解】解： （3）由电路图知道，三个灯泡并联，电流表A1测干路电流，电流表A2测流过灯L2与L3的电流，电流表A3测流过灯L3的电流，所以，通过灯L3的电流I3＝IA3＝0.3A（2）根据并联电路电流规律知道，通过灯L2的电流I2＝IA2﹣IA3＝0.8A﹣0.3A＝0.5A（1）通过灯L1的电流I1＝IA1﹣IA2＝1.2A﹣0.8A＝0.4A答：（1）通过L1的电流是0.4A；（2）通过L2的电流是0.5A；（3）通过L3的电流是0.3A。22．（1）0，；（2）0.2A，0.2A；（3）【详解】解：（1）当断开，接a时，电流从正极出发经灯泡、电流表回负极，灯中无电流通过，故通过灯的电流为0；通过的电流为。（2）当S1断开、S2接b时，灯L1、L2串联，电流表测电路中的电流，因为串联电路中各处的电流相等，所以通过两灯泡的电流均为0.2A。（3）当闭合、接a时，灯、并联，电流表A测干路中的电流，，流过中的电流根据并联电路的电流规律可得通过灯的电流答：（1）此时灯的电流为0，的电流为；（2）通过灯、的电流分别是0.2A，0.2A；（3）此时通过灯中的电流是。23．（1）0.3A，1.2A；（2）0.3A，0.9A；（3）0，3V【详解】解：（1）由电路图可知，当开关闭合后，两灯泡并联，电流表a测L1支路的电流，电流表b测干路电流。因并联电路中干路电流等于各支路电流之和，且干路电流表b指针的偏角小于支路电流表a指针的偏角，所以，可推测干路电流表b的量程为“0~3A”，分度值为“0.1A”，示数为1.2A；支路电流表a的量程为“0~3A”，分度值为0.02A，示数0.3A。（2）由两电流表的示数可知，干路电流为1.2A，通过灯L1的电流为0.3A，则通过灯L2的电流（3）若灯L1突然断路，电流表a被断路，示数为0，此时L2和电流表b串联在电路中。由两节新干电池串联组成电源的电压为3V，则灯L2两端的电压为3V。答：（1）电流表a、b的示数依次为0.3A和1.2A；（2）通过灯L1、L2的电流依次为0.3A和0.9A；（3）若灯L1突然断路，此时电流表a的示数为0，灯L2两端的电压3V。
