2022年中考物理知识点二轮复习专题练习——电压及其测量

这是一份2022年中考物理知识点二轮复习专题练习——电压及其测量，共15页。试卷主要包含了选择题，非选择题等内容，欢迎下载使用。

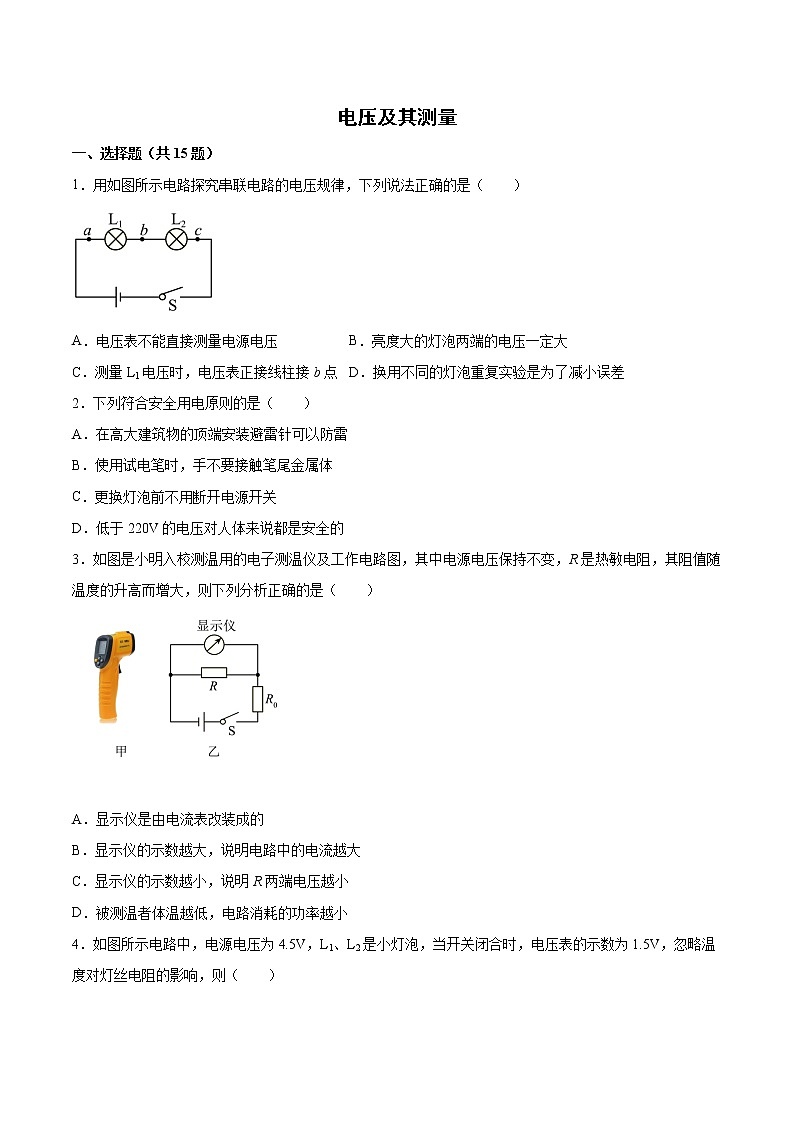

电压及其测量
一、选择题（共15题）
1．用如图所示电路探究串联电路的电压规律，下列说法正确的是（　　）

A．电压表不能直接测量电源电压 B．亮度大的灯泡两端的电压一定大
C．测量L1电压时，电压表正接线柱接b点 D．换用不同的灯泡重复实验是为了减小误差
2．下列符合安全用电原则的是（　　）
A．在高大建筑物的顶端安装避雷针可以防雷
B．使用试电笔时，手不要接触笔尾金属体
C．更换灯泡前不用断开电源开关
D．低于220V的电压对人体来说都是安全的
3．如图是小明入校测温用的电子测温仪及工作电路图，其中电源电压保持不变，R是热敏电阻，其阻值随温度的升高而增大，则下列分析正确的是（　　）


A．显示仪是由电流表改装成的
B．显示仪的示数越大，说明电路中的电流越大
C．显示仪的示数越小，说明R两端电压越小
D．被测温者体温越低，电路消耗的功率越小

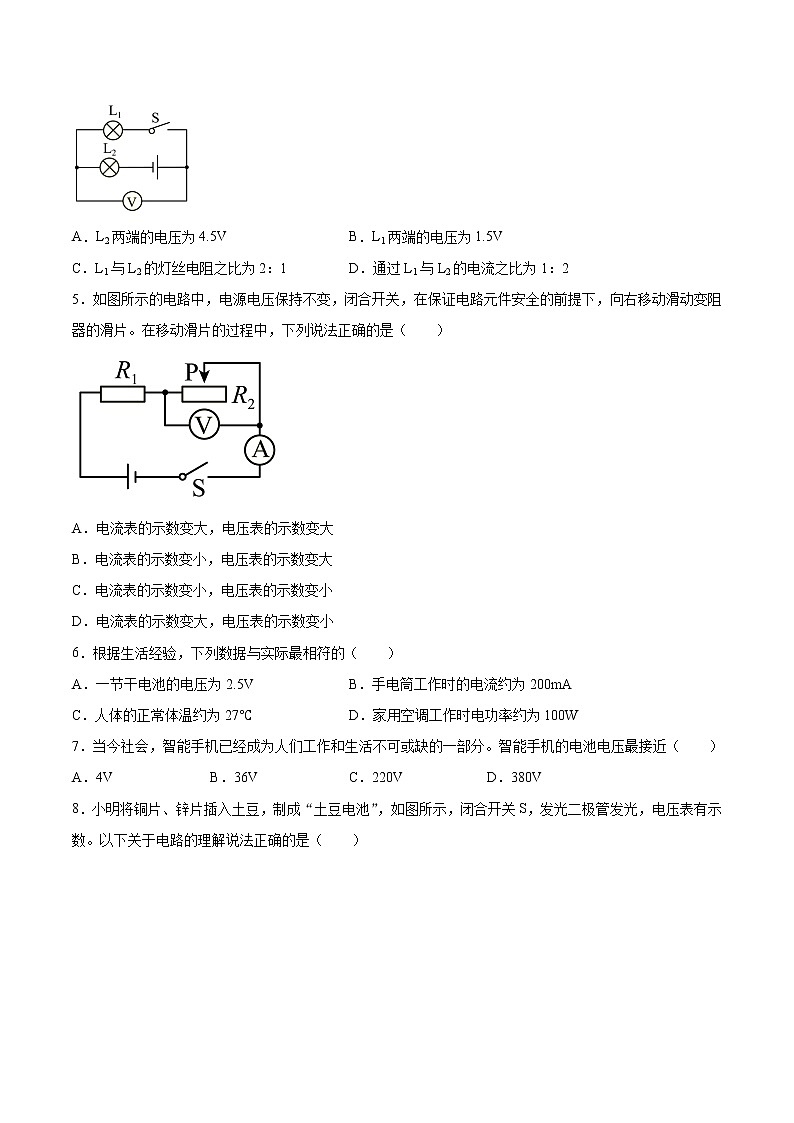

4．如图所示电路中，电源电压为4.5V，L1、L2是小灯泡，当开关闭合时，电压表的示数为1.5V，忽略温度对灯丝电阻的影响，则（　　）

A．L2两端的电压为4.5V B．L1两端的电压为1.5V
C．L1与L2的灯丝电阻之比为2：1 D．通过L1与L2的电流之比为1：2
5．如图所示的电路中，电源电压保持不变，闭合开关，在保证电路元件安全的前提下，向右移动滑动变阻器的滑片。在移动滑片的过程中，下列说法正确的是（　　）

A．电流表的示数变大，电压表的示数变大
B．电流表的示数变小，电压表的示数变大
C．电流表的示数变小，电压表的示数变小
D．电流表的示数变大，电压表的示数变小
6．根据生活经验，下列数据与实际最相符的（　　）
A．一节干电池的电压为2.5V B．手电筒工作时的电流约为200mA
C．人体的正常体温约为27℃ D．家用空调工作时电功率约为100W
7．当今社会，智能手机已经成为人们工作和生活不可或缺的一部分。智能手机的电池电压最接近（　　）
A．4V B．36V C．220V D．380V

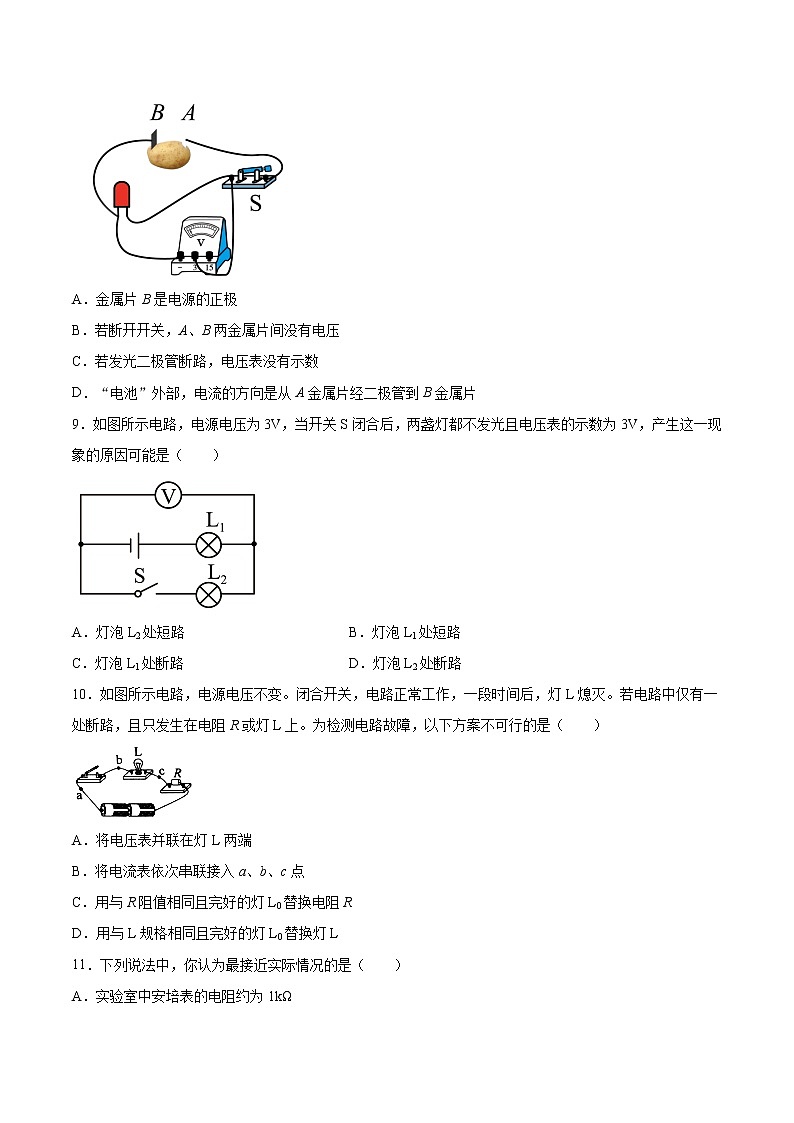

8．小明将铜片、锌片插入土豆，制成“土豆电池”，如图所示，闭合开关S，发光二极管发光，电压表有示数。以下关于电路的理解说法正确的是（　　）

A．金属片B是电源的正极
B．若断开开关，A、B两金属片间没有电压
C．若发光二极管断路，电压表没有示数
D．“电池”外部，电流的方向是从A金属片经二极管到B金属片
9．如图所示电路，电源电压为3V，当开关S闭合后，两盏灯都不发光且电压表的示数为3V，产生这一现象的原因可能是（　　）

A．灯泡L2处短路 B．灯泡L1处短路
C．灯泡L1处断路 D．灯泡L2处断路
10．如图所示电路，电源电压不变。闭合开关，电路正常工作，一段时间后，灯L熄灭。若电路中仅有一处断路，且只发生在电阻R或灯L上。为检测电路故障，以下方案不可行的是（　　）

A．将电压表并联在灯L两端
B．将电流表依次串联接入a、b、c点
C．用与R阻值相同且完好的灯L0替换电阻R
D．用与L规格相同且完好的灯L0替换灯L
11．下列说法中，你认为最接近实际情况的是（　　）
A．实验室中安培表的电阻约为1kΩ
B．课室一盏日光灯的额定功率约为40W
C．对人体的安全电压是220V
D．液晶电视正常工作电流约为10A
12．如图所示的电路中，电源电压不变，开关S闭合，灯L1和L2都正常发光，一段时间后，突然其中一灯熄灭，而电压表和电流表的示数都不变，出现这一现象的原因可能是（　　）

A．灯L1短路 B．灯L2短路 C．灯L1断路 D．灯L2断路
13．“珍爱生命，注意安全”是每个公民应有的安全意识。以下做法符合安全常识的是（　　）
A．用湿抹布擦拭带电的插座面板
B．保险丝可用铁丝替代
C．低于220V的电压对人体来说都是安全的
D．电冰箱的金属外壳应该与大地相连
14．如图所示的电路说法正确的是（　　）

A．R1与R2串联 B．V1测电源电压
C．V2测R1两端电压 D．V3测R2两端电压
15．如图1所示电路中，电源电压恒定不变，定值电阻R1的阻值为20。滑动变阻器R2的最大阻值为100。开关闭合后，当滑动变阻器的滑片P移到某一位置时。电压表V1的示数如图2所示，R2的功率为1.75W。下列说法正确的是（　　）

A．电阻R1与滑动变阻器R2并联
B．电压表V1测量电源电压
C．电流表的示数为0.25A
D．电源电压为12V
二、非选择题
16．如图，是汽车油量表的工作原理图，油量表由______改制而成（选填“电压表”或“电流表”）。当油量上升，R接入电路的电阻______（选填“增加”或“减少”），油量表的示数______（选填“增加”或“减少”）。

17．如图甲所示的电路中，当闭合开关后，两个电压表的指针均如图乙所示，则R1两端的电压为_____V；通过R1、R2的电流相比是________（选填“R1”、“R2”或“一样”）大；当开关断开时，电压表V2示数为_______V。

18．如图（a）所示电路中，R1＝10Ω，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R2两端电压为______V，通过R1电流为______A，电路通电后的总功率为______W。

19．我国照明电路的电压为 _____V；教室内各日光灯之间的连接方式是 _____联（选填“串”或“并”），同时使用的用电器越多，干路中的电流将越 _____（选填“大”或“小”）。如图所示是高压输电线上的一个装置，该装置是导体，它的作用是将四根导线并联起来，相当于 _____了导线的横截面积，从而 _____了输电导线的电阻，这样就能大大 _____了输电线上电能的损失（选填“增大”或“减小”）。

20．如图所示电路中，闭合开关S，电压表V1、V2的示数分别为6V和4V，电流表的示数是0.4A，求：
（1）电源电压；
（2）通过电阻R1的电流；
（3）电阻R2的阻值。

21．如图所示，电源电压保持不变。当S2、S3闭合，S1断开时，电压表示数为6V；
（1）当S1、S3断开，S2闭合时，电压表示数为4V，则L1、L2两端的电压为多少伏？
（2）当S1、S3闭合，S2断开时，电流表A和A1的示数分别为0.5A和0.2A，则通过L1、L2的电流为多少安？

22．在“用电流表测电流”的实验中，某同学接成如图（a）所示的电路，当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图（b）所示；
（1）通过灯L2的电流I2是多少，通过灯L1的电流I1是多少？
（2）如图（a）当开关闭合后，用电压表测得L2两端的电压U2为2.4V，电源电压U为多少？
（3）如图甲所示电路，电源电压为3V，当开关S闭合时，电压表的读数如图乙所示，求L1两端的电压U1为多少V？当开关S断开时，电压表的示数U0为多少V？


23．如图a所示电路，当闭合开关后，灯泡L1和L2都发光，这时两只电压表的指针偏转角度相同，指针位置均为图b所示；求：
（1）L1和L2两端的电压；
（2）若将L1和L2改接为图c所示的电路，电源电压不变，闭合开关后灯泡L1和L2都发光，此时电流表A1的示数为0.6A，电流表A2的示数为1.5A，求此时通过L1的电流和L2两端的电压。



参考答案
1．B
【详解】
A．电压表能直接测量电源电压，只要把它并联在电源两端即可，可以把电压表接a、c两端，故A错误；
B．从图中可以看到，这是一个串联电路，串联电路电流处处相等，灯泡的亮度大，则其电功率P大，根据电功率公式可知，亮度大的灯泡两端的电压一定大，故B正确；
C．从图中可以看到，灯泡L1左端a点接近电源正极，而要求电流从电压表的正接线柱流入，所以测量L1电压时，电压表正接线柱接a点，故C错误；
D．换用不同的灯泡重复实验不是为了减小误差，是为了避免实验的偶然性，让实验具有普遍性，故D错误。
故选B。
2．A
【详解】
A．在雷雨天气，高楼顶部和高空云层都会带上大量电荷，当在高大建筑物的顶端安装避雷针后，大量电荷都会聚集在避雷针的尖端，避雷针的尖端和云层之间就会形成超高电压，超高电压将空气击穿形成导体，高空云层里面的电荷就通过避雷针和与大地相连的导体源源不断的流入大地，从而起到避免高处建筑物被雷击的风险，故A符合题意；
B．使用试电笔时，手要接触笔尾金属体，试电笔中氖管才会发光，但是手不能接触笔尖金属体，故B不符合题意；
C．更换灯泡前要断开电源开关，避免更换灯泡时不小心碰到灯泡或者灯座金属部分发生触电事故，故C不符合题意；
D．对人体的安全电压是不高于36V，故D不符合题意。
故选A。
3．C
【详解】
A．由电路图可知，显示仪与R并联，则显示仪是由电压表改装成的，故A错误；
B．R阻值随温度的升高而增大，显示仪的示数越大，R的阻值越大，电路中的电阻越大，由 可知，电路中的电流越小，故B错误；
C．如图，R与R0串联，显示仪测R两端的电压，显示仪的示数越小，说明R两端电压越小，故C正确；
D．被测温者体温越低，显示仪的示数越小， R两端电压越小，R的阻值越小，电路中的电流越大，由可知，电路消耗的功率越大，故D错误。
故选C。
4．B
【详解】
B．由电路图可知，两灯泡串联，电压表测L1两端的电压，所以L1两端的电压为U1=1.5V，故B正确；
A．因串联电路中总电压等于各分电压之和，所以L2两端的电压

故A错误；
D．因串联电路中各处的电流相等，所以通过L1与L2的电流之比为1:1，故D错误；
C．由 可得，L1与L2的灯丝电阻之比

故C错 误。
故选B。
5．B
【详解】
闭合开关S，滑动变阻器、电阻、电流表串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流，向右移动滑动变阻器的滑片，滑动变阻器接入电路中的电阻变大，根据串联电路电压规律可知，滑动变阻器两端的电压变大，所以电压表的示数变大；电路的总电阻变大，电源电压不变，根据欧姆定律可知，电路中的电流变小，所以电流表的示数变小，故ACD错误，B正确。
故选B。

6．B
【详解】
A．一节干电池的电压为1.5V，故A不符合题意；
B．手电筒的工作电压一般是2.5V，小灯泡灯丝电阻在12Ω左右，工作电流在

左右，故B符合题意；
C．人体正常体温在37℃左右，变化幅度很小，故C不符合题意；
D．家用空调的电流在5A左右，其功率在

左右，故 D不符合题意。
故选B。
7．A
【详解】
智能手机的电池电压一般为3.7V，最接近4V，故A符合题意，BCD不符合题意。
故选A。
8．D
【详解】
A．由图中电压表的正负接线柱可知，金属片A为电源的正极，金属片B为电源的负极；故A错误；
B．电源的两端是存在电压的，与外部电路的通断情况无关，故B错误；
C．若发光二极管断路，电路中无电流，此时电压表串联在“土豆电池”的两端，电压表测量的是电源电压，有示数，故C错误；
D．金属片A为电源的正极，金属片B为电源的负极，所以在“土豆电池”的外部电路中电流从A金属片流出，经过灯泡后，B金属片流入负极，故D正确。
故选D。
9．D
【详解】
A．闭合开关，两灯串联，电压表测L2的电压，若灯泡L2处短路，电路为通路，则L1发光，电压表示数为0，故A不符合题意；
B．若灯泡L1处短路，电路为通路，则L2发光，故B不符合题意；
C．若灯泡L1处断路，两灯都不发光，电压表与电源没有连通，故电压表示数为0，故C不符合题意；
D．若灯泡L2处断路，两灯都不发光，电压表通过L1与电源连通，电压表测电源电压，电压表的示数为3V，故D符合题意。
故选D。
10．B
【详解】
由图知道，该电路为串联电路；电路正常工作，一段时间后，灯L熄灭，电路中仅有一处断路，且只发生在电阻R或灯L上。
A．将电压表并联在灯L两端，测量的是灯L两端的电压，根据题意知道，若电压表无示数，即说明R断路，若电压表有示数，则应是灯泡断路，故A可行，不符合题意；
B．由于是串联电路，且有一处断路，所以，无论将电流表依次串联接入电路何处，示数都是0，都无法判断出故障，故B不可行，符合题意；
C．用与R阻值相同且完好的灯L0替换电阻R，若L0、L均发光，则故障是R断路；若L0、L均不发光，则故障是L断路，故C可行，不符合题意；
D．把完好的灯L0接在灯泡的位置上，灯泡发光，则故障是灯泡断路，灯泡不发光，则是R断路，故D可行，不符合题意。
故选B。
11．B
【详解】
A．实验室中安培表相当于导线，电阻很小，不可能达到1kΩ，故A不符合题意；
B．教室内一盏日光灯的功率额定功率应该是几十瓦，约为40W是合理的，故B符合题意；
C．对人体的安全电压应低于36V，故C不符合题意；
D．液晶电视的功率约为100W，则额定工作电流为

故D不符合题意。
故选B。
12．D
【详解】
由实物图可知，该电路是灯L1和L2的并联电路，电压表测L2两端的电压，电流表测流过灯L1的电流。一段时间后，突然其中一灯熄灭，而电压表和电流表的示数都不变。电流表示数不变说明灯泡L1未发生故障，故灯L2熄灭，电压表示数不变说明灯泡L2断路，电压表测电路两端的电压，仍等于电源电压。故ABC不符合题意，D符合题意。
故选D。
13．D
【详解】
A．湿抹布上有水，而水是导体，用湿抹布擦拭带电的面板，可能会造成触电事故，故A不符合题意；
B．保险丝是用电阻率较大、熔点较低的铅锑合金制成的，它能在电路中电流达到允许通过的最大值之前自动熔断，对电路起到保护作用，若用铁丝代替，则不能对电路起到保护作用，故B不符合题意；
C．对人体安全的电压是不高于36V的电压，故C不符合题意；
D．用电器的金属外壳与大地相连，若外壳意外带电，也会导向大地，不会造成触电事故，故D符合题意。
故选D。
14．AD
【详解】
A．由图知，闭合开关，电流从正极出发，经R2、R1回到负极，所以两只电阻串联，故A正确；
BCD．电压表V2并联在电源两端，测量电源电压；电压表V1并联在R1两端，测量R1两端电压；电压表V3并联在R2两端，测量R2两端电压；故D正确，BC错误。
故选AD。
15．CD
【详解】
A．判断电路连接形式时，可将电压表暂时看作断路，拆除，电流表当作导线，经过观察发现电阻R1和滑动变阻器R2是串联关系，故A错误；
B．电压表V1并联在电阻R1两端，因此测R1两端的电压，故B错误；
C．若电压表的示数为1V，则电流为


根据，R2的功率P2=1.75W，电阻R2的阻值为

不符合R2的最大阻值为200Ω，故电压表的示数为5V，则此时的电流为

故C正确；
D．滑动变阻器的电功率P2=1.75W，电路中的电流I=0.25A，因此滑动变阻器两端的电压

电源电压
U=U1+U2=5V+7V=12V
故D正确。
故选CD。
16．电流表 减少 增加
【详解】
由图可知，R和R0串联，油量表也是串联在电路中，因此油量表是由电流表改制而成。
当油量上升，浮标带动变阻器的指针向下移动，R接入电路的电阻减少，由 可知，电路中的电流变大，油量表的示数增加。
17．4.8 一样 6
【详解】
由图知道，R1和R2串联，而电压表V1测量的是电源电压，电压表V2测量的是R2的电压，所以,电压表V1的示数应比电压表V2的示数大，但两个电压表的指针位置相同，这说明电压表V1选的是0-15V的量程，其分度值为0.5V，根据指针位置，电压表读数为6V，即电源电压为
U=6V
电压表V2选的是0-3V的量程，分度值为0.1V，根据指针位置，电压表读数为1.2V，故R2两端的电压为
U2=1.2V
根据串联电路的电压关系知道，L1两端的电压
U1=U-U2=6V-1.2V=4.8V
因为串联电路中电流处处相等，所以，通过R1和R2的电流相比是一样大的。
由图知道，当开关断开时，电压表V1和V2示数相等，都为电源电压，大小是6V。
18．1.8 0.72 6.48
【详解】
闭合开关，两电阻串联，电压表V1测量电源电压，电压表V2测量R2两端的电压；根据串联电路的电压特点可知，电压表V1的示数应大于电压表V2的示数；因为两电压表指针位置相同，所以电压表V1的量程是0~15V，分度值是0.5V，电压表示数UV1=9V，则电源电压U=Uv1=9V；电压表V2量程是0~3V，分度值是0.1V，电压表示数Uv2=1.8V，则电阻R2两端电压为1.8V。
R1两端的电压

通过R1的电流
;
电路通电后的总功率

19．220 并 大 增大 减小 减小
【详解】
不同国家的电压标准不同，我国家庭电路电压为220V。
教室内各日光灯工作时互不影响，一个坏了其它的还可以工作，因此教室内各日光灯是并联。
各用电器是并联关系，用电器越多，则电路的总电阻越小，而电源电压不变，所以干路电流将越大。
将四根导线并联起来，相当于导线增粗，即增大了导线的横截面积，导体电阻与横截面积有关，横截面积越大，电阻值越小，所以这样的装置可以减小输电导线的电阻。
根据焦耳定律可知，输电线的电阻变小，相同时间内输电线产生的热量变少，所以可以大大减小输电线上电能的损失。
20．（1）10V；（2）0.4A；（3）10Ω
【详解】
解：（1）由图可知，闭合开关S，该电路为R1和R2的串联电路，电流表测电路中的电流，电压表V1测R1两端的电压，电压表V2测R2两端的电压，依题意得，电源电压为

（2）已知电流表的示数为0.4A，即电路中的电流为0.4A，串联电路中电流处处相等，因此通过电阻R1的电流为0.4A。
（3）由可知电阻R2的阻值为

答：（1）电源电压为10V；
（2）通过电阻R1的电流为0.4A；
（3）电阻R2的阻值为10Ω。
21．（1）2V，4V；（2）0.2A，0.3A
【详解】
解:当S2、S3闭合，S1断开时，灯泡L1短路，电路中只有L2，如下图1所示，电压表示数为6V，即电源电压为6V。
（1）当S1、S3断开，S2闭合时，两灯泡串联，电压表测L2的电压，此时电压表示数为4V，则
U2=4V
根据串联电路电压的规律，则L1两端的电压为
U1=U﹣U2=6V﹣4V=2V
（2）当S1、S3闭合，S2断开时，两灯泡并联，电流表A测总电流，电流表A1测通过L1的电流；则I1=0.2A，根据并联电路电流的规律可得，通过L2的电流
I2=I﹣I1=0.5A﹣0.2A=0.3A
答：（1）当S1、S3断开，S2闭合时，则L1、L2两端的电压为2V、4V；
（2）当S1、S3闭合，S2断开时，则通过L1、L2的电流为0.2A、0.3A。
22．（1）0.32A，1.28A；（2）2.4V；（3）1.1V，3V
【详解】
解：（1）由图（a）可知，两灯并联，两电流表A1和A2分别测量的是干路和支路电流，由于干路电流大于支路电流，A1测量干路电流，故A1选用的是0~3A的量程，由（b）图可知干路电流为I＝1.6A；A2测量通过灯泡L2的电流，故A2选择的是0~0.6A量程，所以通过L2的电流为I2＝0.32A；由并联电路电流的规律可得通过灯L1的电流
I1＝I﹣I2＝1.60A﹣0.32A＝1.28A
（2）如图（a）所示当开关闭合后，两灯并联，用电压表测得L2两端的电压U2为2.4V，根据并联电路电压规律：各支路两端电压相等，等于电源电压，电源电压
U＝U2＝2.4V
（3）由电路图甲可知，L1和L2是串联，电压表测L1两端的电压；因为电源电压为3V，因此电压表的量程为0～3V，其分度值为0～0.1V，故电压表示数为1.1V；即L1两端的电压U1＝1.1V；当开关S断开时，电压表的正负接线柱与电源两极相连，因此电压表的示数接近于电源电压，即U0＝3V。
答：（1）通过灯L2的电流是0.32A；通过灯L1的电流是1.28A；
（2）电源电压U为2.4V；
（3）L1两端的电压U1为1.1V；当开关S断开时，电压表的示数U0为3V。
23．（1）1.2V，4.8V；（2）0.9A，6V
【详解】
解：（1）由图a所示电路图可知，开关闭合，两灯泡串联，电压表V1测电源电压，电压表V2测L1两端电压；串联电路总电压等于各部分电压之和，由图乙所示电压表可知，两电压表指针位置相同，则电压表V1的量程为0～15V，示数为
U=6V
电压表V2的量程为0～3V，示数为1.2V；则灯L1两端电压
U1=1.2V
灯L2两端电压
U2=U﹣U1=6V﹣1.2V=4.8V
（2）由图c所示电路可知，两灯泡并联，开关闭合，电流表A1测L2支路电流，电流表A2测干路电流，根据并联电路的电流关系可知，通过L1的电流
I1=I﹣I2=1.5A﹣0.6A=0.9A
灯L2并联在电源两端，电源电压为6V，由于并联电路各支路两端电压等于电源电压，则L2两端电压为6V。
答：（1）L1两端电压为1.2V，L2两端的电压为4.8V；
（2）通过L2的电流为0.9A，L1两端的电压为6V。
