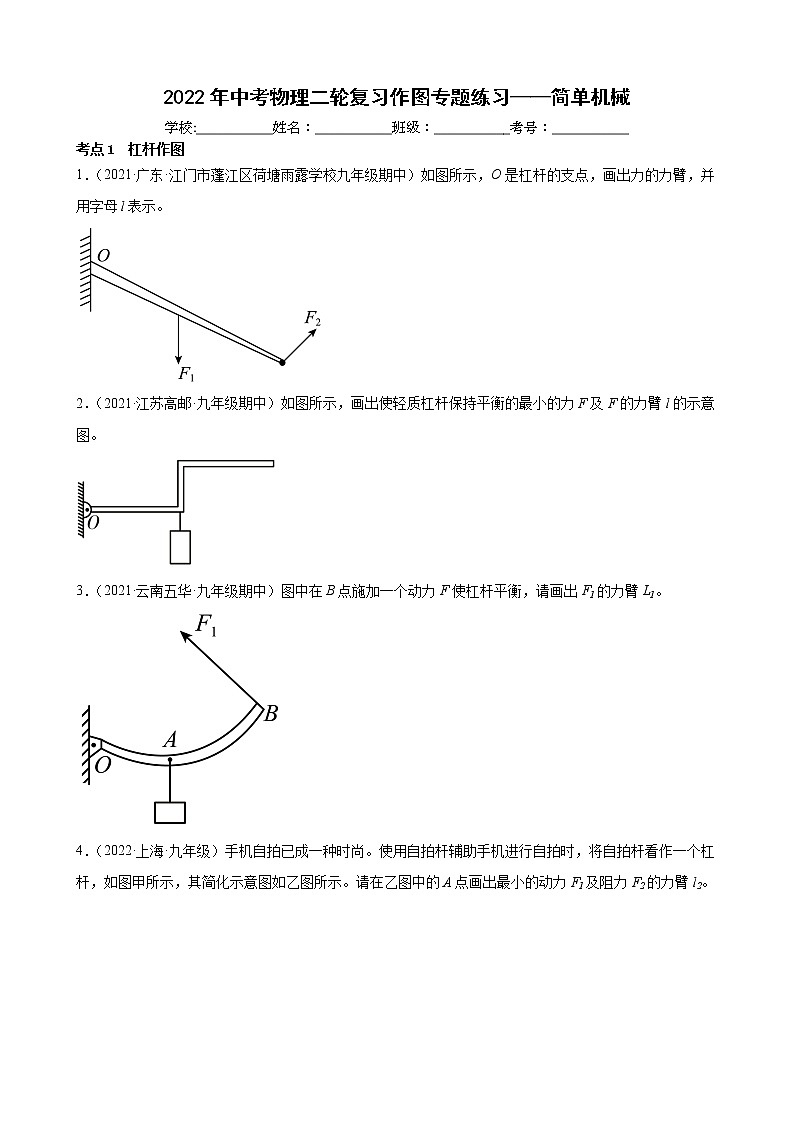

2022年中考物理二轮复习作图专题练习——简单机械

这是一份2022年中考物理二轮复习作图专题练习——简单机械，共12页。试卷主要包含了手机自拍已成一种时尚，请按要求作图等内容，欢迎下载使用。
考点1 杠杆作图
1．（2021·广东·江门市蓬江区荷塘雨露学校九年级期中）如图所示，O是杠杆的支点，画出力的力臂，并用字母l表示。
2．（2021·江苏高邮·九年级期中）如图所示，画出使轻质杠杆保持平衡的最小的力F及F的力臂l的示意图。
3．（2021·云南五华·九年级期中）图中在B点施加一个动力F使杠杆平衡，请画出F1的力臂L1。

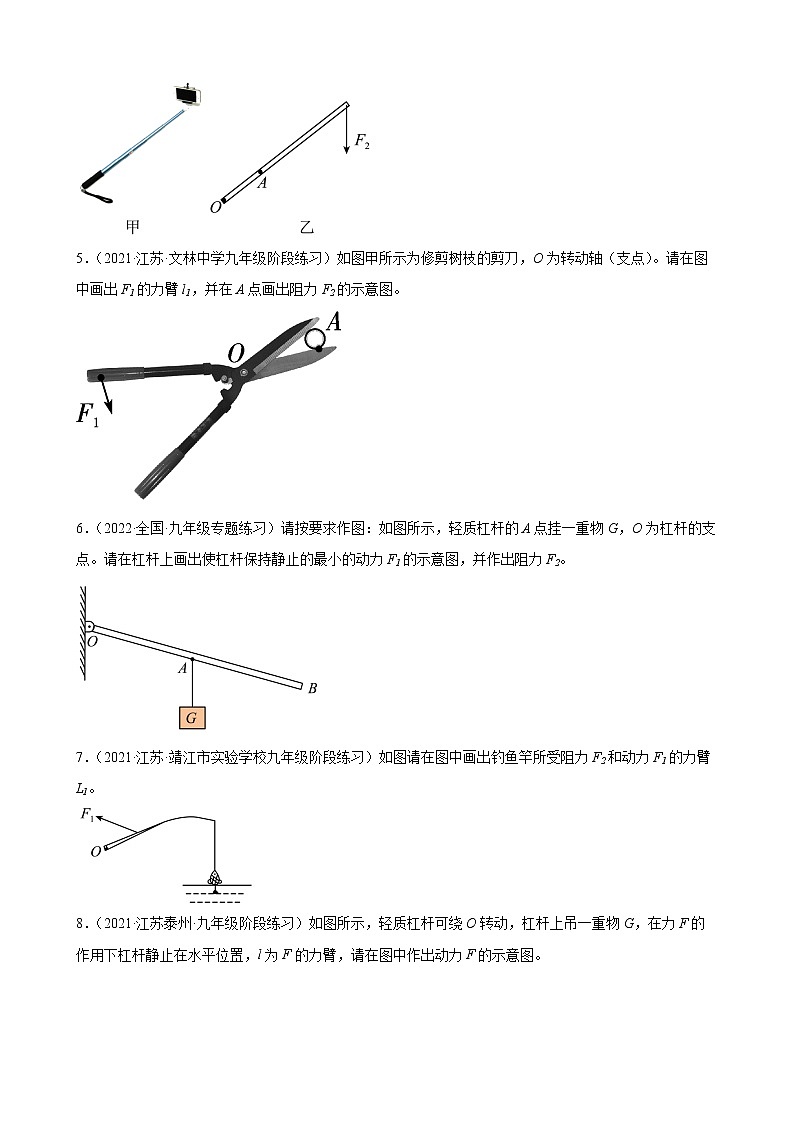

4．（2022·上海·九年级）手机自拍已成一种时尚。使用自拍杆辅助手机进行自拍时，将自拍杆看作一个杠杆，如图甲所示，其简化示意图如乙图所示。请在乙图中的A点画出最小的动力F1及阻力F2的力臂l2。
5．（2021·江苏·文林中学九年级阶段练习）如图甲所示为修剪树枝的剪刀，O为转动轴（支点）。请在图中画出F1的力臂l1，并在A点画出阻力F2的示意图。
6．（2022·全国·九年级专题练习）请按要求作图：如图所示，轻质杠杆的A点挂一重物G，O为杠杆的支点。请在杠杆上画出使杠杆保持静止的最小的动力F1的示意图，并作出阻力F2。
7．（2021·江苏·靖江市实验学校九年级阶段练习）如图请在图中画出钓鱼竿所受阻力F2和动力F1的力臂L1。
8．（2021·江苏泰州·九年级阶段练习）如图所示，轻质杠杆可绕O转动，杠杆上吊一重物G，在力F的作用下杠杆静止在水平位置，l为F的力臂，请在图中作出动力F的示意图。

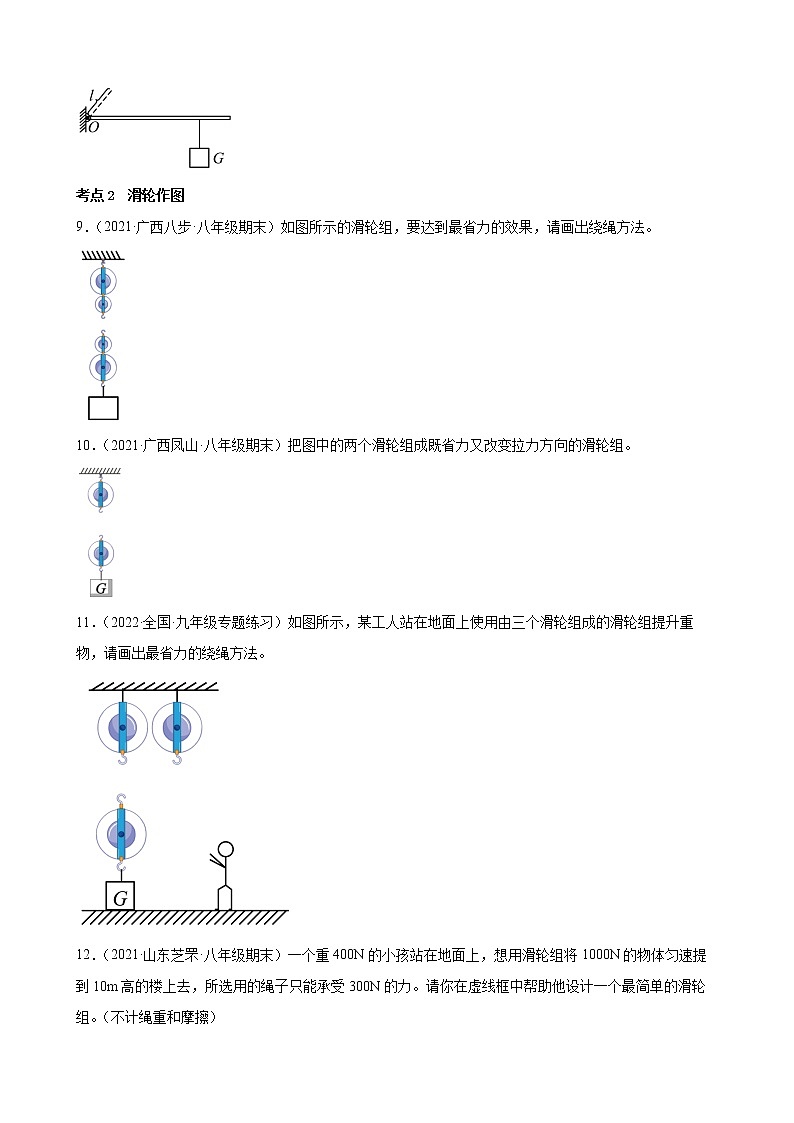

考点2 滑轮作图
9．（2021·广西八步·八年级期末）如图所示的滑轮组，要达到最省力的效果，请画出绕绳方法。
10．（2021·广西凤山·八年级期末）把图中的两个滑轮组成既省力又改变拉力方向的滑轮组。
11．（2022·全国·九年级专题练习）如图所示，某工人站在地面上使用由三个滑轮组成的滑轮组提升重物，请画出最省力的绕绳方法。
12．（2021·山东芝罘·八年级期末）一个重400N的小孩站在地面上，想用滑轮组将1000N的物体匀速提到10m高的楼上去，所选用的绳子只能承受300N的力。请你在虚线框中帮助他设计一个最简单的滑轮组。（不计绳重和摩擦）
13．（2022·江苏镇江·九年级期末）用如图所示的滑轮组将水桶匀速提升，请画出连接滑轮组最省力的绕法。
14．（2021·河北正定·八年级期末）若用一个定滑轮和两个动滑轮组成滑轮组提升重物，请你用画线代替绳子，画出最省力的绕线方法。
参考答案：
1．
【解析】
分别反向延长力F1、F2画出力的作用线，从支点O向F1、F2的作用线引垂线，垂线段的长度即为对应的力臂，如下图所示
2．
【解析】
阻力和阻力臂一定时，由杠杆的平衡条件可知，动力臂越长，动力越小，O为支点，所以力作用在杠杆的最右端，并且力臂是支点O到杠杆最右端的距离时，力臂最长，此时的力最小，确定出力臂然后做力臂的垂线即为力F，如图所示：
3．
【解析】
根据图示可知，支点在O处，从支点O做F1的垂线，该垂线段为动力F1的力臂L1，如图所示
4．
【解析】
动力作用在A点，当AO之间的连线作为力臂时，力臂是最大的，根据杠杆平衡条件可知，此时的动力F1最小；从O点做阻力的作用线的垂线，即为力臂l2，如图所示：
5．
【解析】
由力臂的定义可知，力臂为支点到力的作用线的垂线段，故过O点作力F1的垂线段，即为对应的力臂l1，动力F1的作用是使杠杆沿逆时针方向转动，而阻力F2的作用是阻碍其转动，故F2的方向是垂直于杆向下，如下图所示：
6．
【解析】
根据题意，阻力是重物G对杠杆的作用力，所以作用点为A，方向竖直向下；根据杠杆平衡条件，当阻力和阻力臂一定时，动力臂越长，需要的动力就越小，如果这里以距杠杆支点O最远的点B作为动力的作用点，以OB为动力臂，则动力臂最长，故动力的作用线应过B点，作OB的垂线，这样动力的力臂为OB，如图所示
7．
【解析】
钓鱼竿所受阻力F2为绳子对钓鱼竿竖直向下的拉力，动力F1的力臂L1为支点到动力F1作用线的垂线，如图所示：
8．
【解析】
由力臂的定义可知，力臂为支点到力的作用线的垂线段，故可知力F的方向与力臂l垂直，又因力F作用在杠杆上，且因重物对杠杆的阻力垂直于杠杆向下，故可知力F的方向垂直于力臂l斜向上，如下图所示：
9．
【解析】
图中滑轮组由2个定滑轮和2个动滑轮组成，要最省力，则承担物重的绳子段数最多为5段，从动滑轮的挂钩开始依次绕绳子，最后有五段绳子承担物重，这就是最省力的绕法，如图所示
10．
【解析】
由于既可以省力又可以改变力的方向，所以拉力的方向必须向下，则从定滑轮开始饶起，如图所示：
11．
【解析】
由于图中只有一个动滑轮，承担物重的绳子段数最多为3段，此时最省力，其绕法如图所示
12．
【解析】
不计绳重和摩擦，已知绳子能承受的最大拉力为300N，根据省力公式，与动滑轮相连的绳子段数
站在地面上向下拉绳子来提升物体，可判断至少用4股绳子来承担，所以应该采用两个定滑轮和两个动滑轮组成的滑轮组，如下图所示：
13．
【解析】
根据滑轮组省力特点，承担物体重力的绳子股数最多，滑轮组最省力，图中滑轮组承担物体重力的绳子股数最多是3，故画出滑轮组最省力的绳子绕法如下图所示：
14．
【解析】
连接动滑轮绳子的段数越多就越省力，图中一个定滑轮和两个动滑轮，要组成最省力的滑轮组，连接时可从定滑轮开始，由内向外依次绕线，如下图所示
