2022年中考物理二轮复习作图专题练习——电与磁

这是一份2022年中考物理二轮复习作图专题练习——电与磁，共7页。

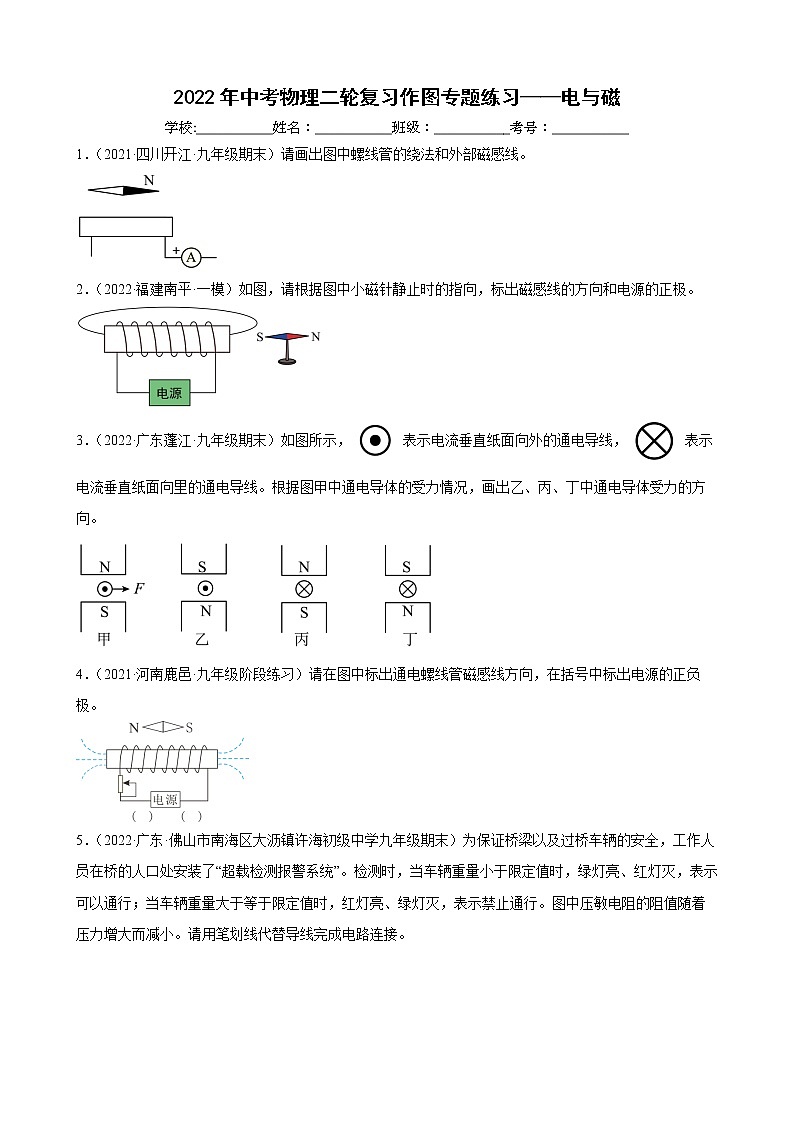

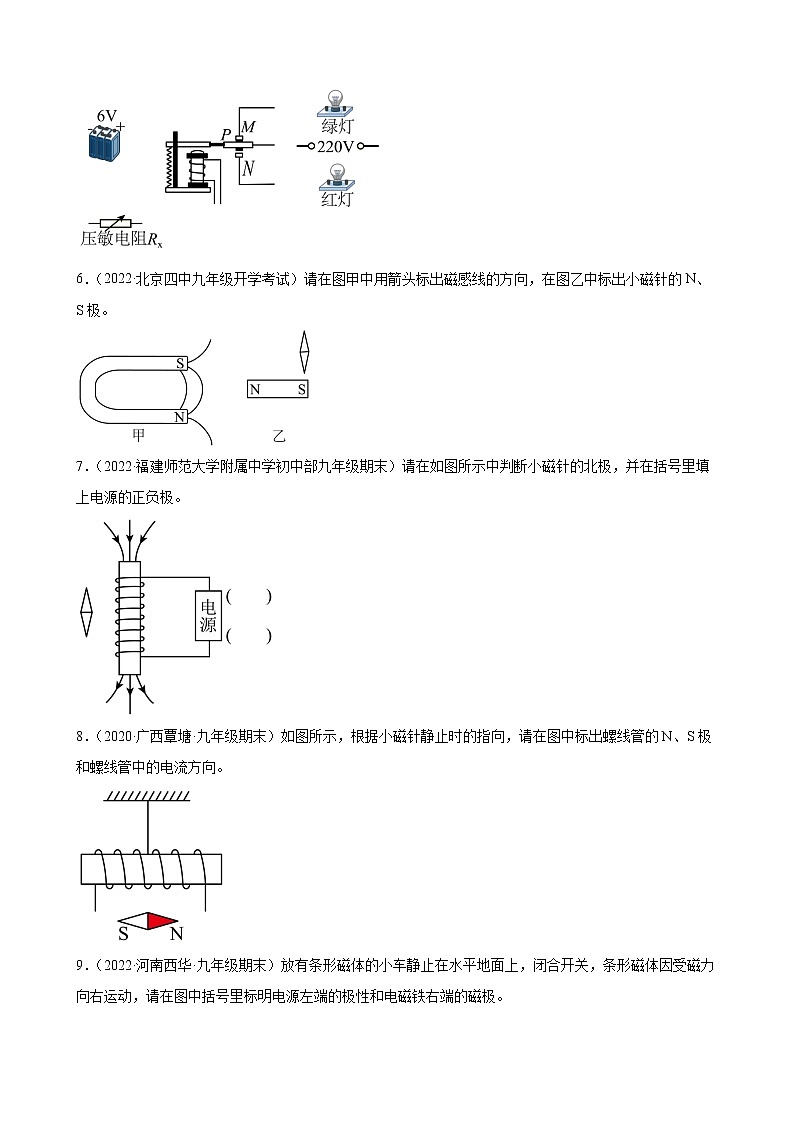

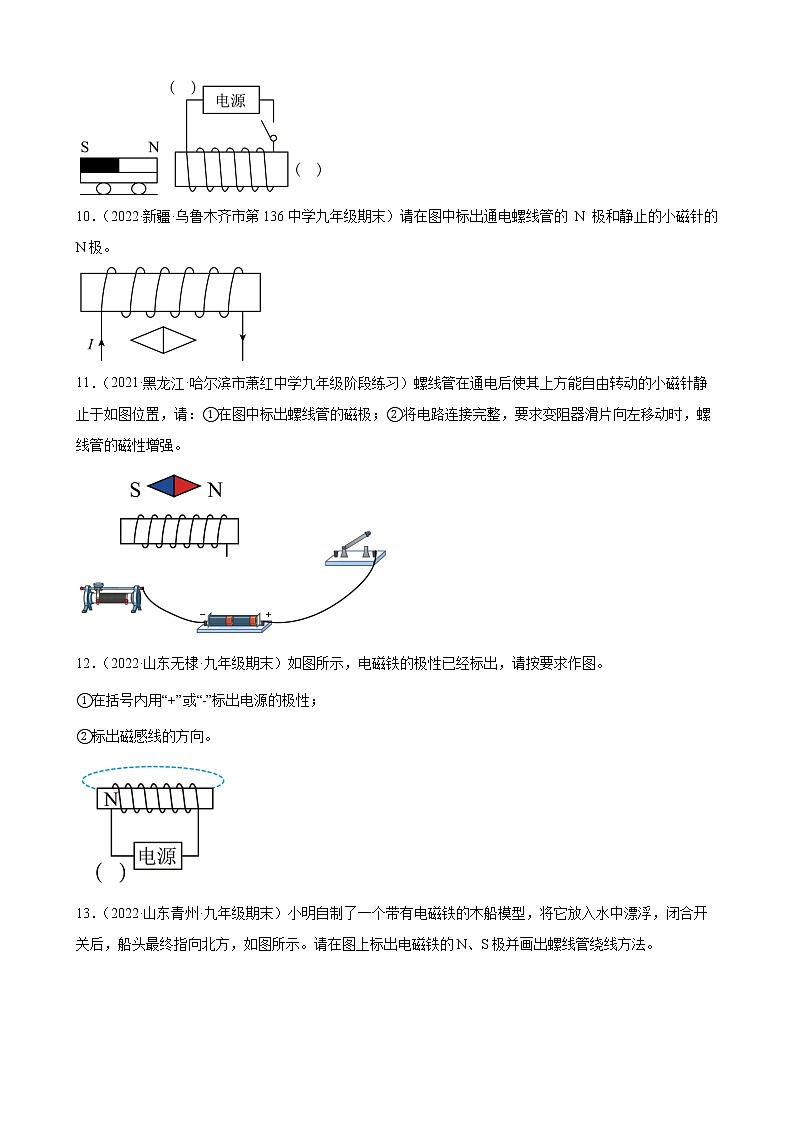

2022年中考物理二轮复习作图专题练习——电与磁学校:___________姓名：___________班级：___________考号：___________1．（2021·四川开江·九年级期末）请画出图中螺线管的绕法和外部磁感线。2．（2022·福建南平·一模）如图，请根据图中小磁针静止时的指向，标出磁感线的方向和电源的正极。3．（2022·广东蓬江·九年级期末）如图所示， 表示电流垂直纸面向外的通电导线， 表示电流垂直纸面向里的通电导线。根据图甲中通电导体的受力情况，画出乙、丙、丁中通电导体受力的方向。4．（2021·河南鹿邑·九年级阶段练习）请在图中标出通电螺线管磁感线方向，在括号中标出电源的正负极。5．（2022·广东·佛山市南海区大沥镇许海初级中学九年级期末）为保证桥梁以及过桥车辆的安全，工作人员在桥的人口处安装了“超载检测报警系统”。检测时，当车辆重量小于限定值时，绿灯亮、红灯灭，表示可以通行；当车辆重量大于等于限定值时，红灯亮、绿灯灭，表示禁止通行。图中压敏电阻的阻值随着压力增大而减小。请用笔划线代替导线完成电路连接。6．（2022·北京四中九年级开学考试）请在图甲中用箭头标出磁感线的方向，在图乙中标出小磁针的N、S极。7．（2022·福建师范大学附属中学初中部九年级期末）请在如图所示中判断小磁针的北极，并在括号里填上电源的正负极。8．（2020·广西覃塘·九年级期末）如图所示，根据小磁针静止时的指向，请在图中标出螺线管的N、S极和螺线管中的电流方向。9．（2022·河南西华·九年级期末）放有条形磁体的小车静止在水平地面上，闭合开关，条形磁体因受磁力向右运动，请在图中括号里标明电源左端的极性和电磁铁右端的磁极。10．（2022·新疆·乌鲁木齐市第136中学九年级期末）请在图中标出通电螺线管的 N 极和静止的小磁针的 N极。11．（2021·黑龙江·哈尔滨市萧红中学九年级阶段练习）螺线管在通电后使其上方能自由转动的小磁针静止于如图位置，请：①在图中标出螺线管的磁极；②将电路连接完整，要求变阻器滑片向左移动时，螺线管的磁性增强。12．（2022·山东无棣·九年级期末）如图所示，电磁铁的极性已经标出，请按要求作图。①在括号内用“+”或“﹣”标出电源的极性；②标出磁感线的方向。13．（2022·山东青州·九年级期末）小明自制了一个带有电磁铁的木船模型，将它放入水中漂浮，闭合开关后，船头最终指向北方，如图所示。请在图上标出电磁铁的N、S极并画出螺线管绕线方法。14．（2022·河南·南阳市第十三中学校九年级期末）在如图所示的电路中，请用笔画线代替导线将电路补全。要求：将滑动变阻器和螺线管组成串联电路，闭合开关后，螺线管左端为N极，且滑动变阻器的滑片向左移动时，螺线管的磁性增强。
参考答案：1．2．3．4．5．6．7．8．9．10．11．12．13．14．
