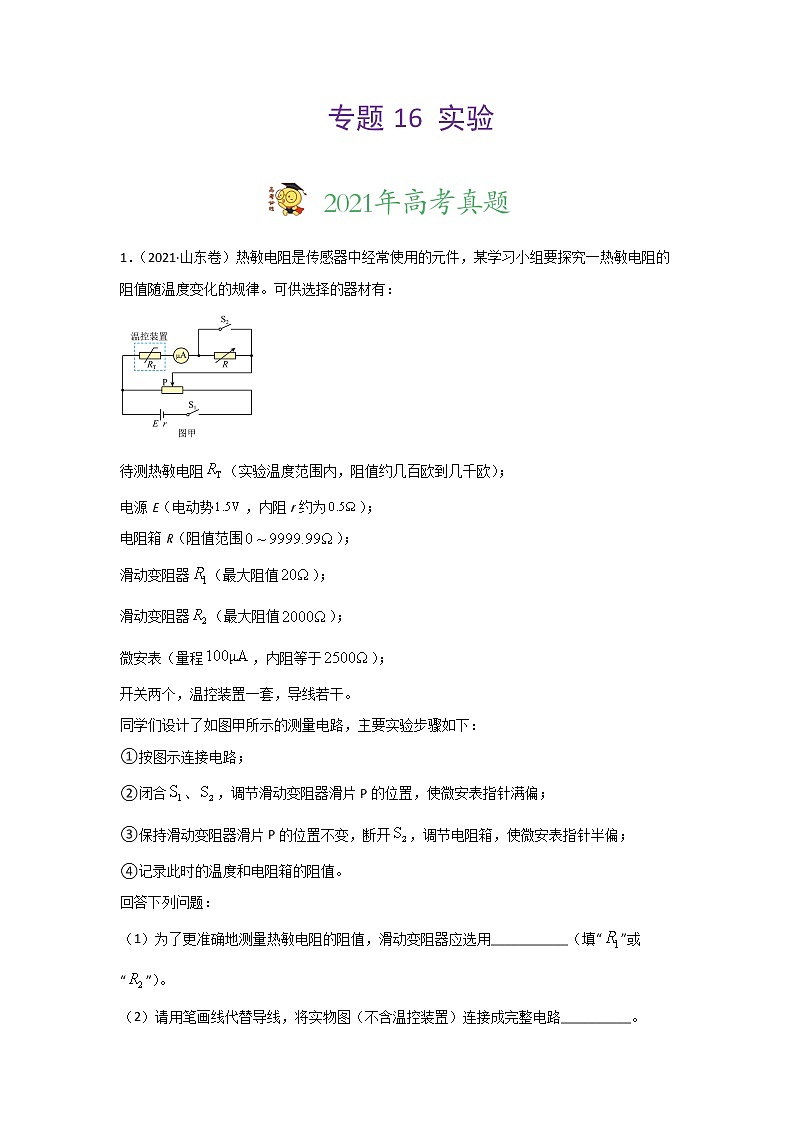

专题16 实验
1．（2021·山东卷）热敏电阻是传感器中经常使用的元件，某学习小组要探究一热敏电阻的阻值随温度变化的规律。可供选择的器材有：
待测热敏电阻（实验温度范围内，阻值约几百欧到几千欧）；
电源E（电动势，内阻r约为）；
电阻箱R（阻值范围）；
滑动变阻器（最大阻值）；
滑动变阻器（最大阻值）；
微安表（量程，内阻等于）；
开关两个，温控装置一套，导线若干。
同学们设计了如图甲所示的测量电路，主要实验步骤如下：
①按图示连接电路；
②闭合、，调节滑动变阻器滑片P的位置，使微安表指针满偏；
③保持滑动变阻器滑片P的位置不变，断开，调节电阻箱，使微安表指针半偏；
④记录此时的温度和电阻箱的阻值。
回答下列问题：
（1）为了更准确地测量热敏电阻的阻值，滑动变阻器应选用___________（填“”或“”）。
（2）请用笔画线代替导线，将实物图（不含温控装置）连接成完整电路__________。

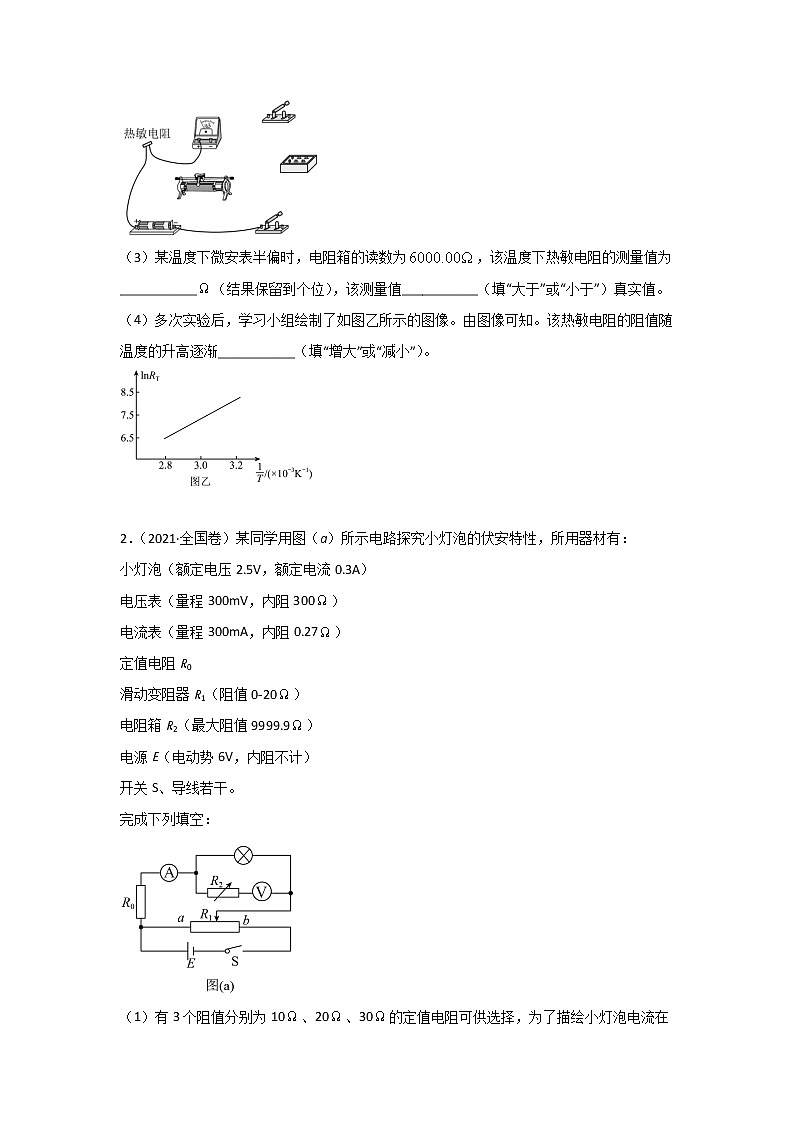

（3）某温度下微安表半偏时，电阻箱的读数为，该温度下热敏电阻的测量值为___________（结果保留到个位），该测量值___________（填“大于”或“小于”）真实值。
（4）多次实验后，学习小组绘制了如图乙所示的图像。由图像可知。该热敏电阻的阻值随温度的升高逐渐___________（填“增大”或“减小”）。
2．（2021·全国卷）某同学用图（a）所示电路探究小灯泡的伏安特性，所用器材有：
小灯泡（额定电压2.5V，额定电流0.3A）
电压表（量程300mV，内阻300）
电流表（量程300mA，内阻0.27）
定值电阻R0
滑动变阻器R1（阻值0-20）
电阻箱R2（最大阻值9999.9）
电源E（电动势6V，内阻不计）
开关S、导线若干。
完成下列填空：
（1）有3个阻值分别为10、20、30的定值电阻可供选择，为了描绘小灯泡电流在0~300mA的U-I曲线，R0应选取阻值为___________的定值电阻；
（2）闭合开关前，滑动变阻器的滑片应置于变阻器的___________（填“a”或“b”）端；

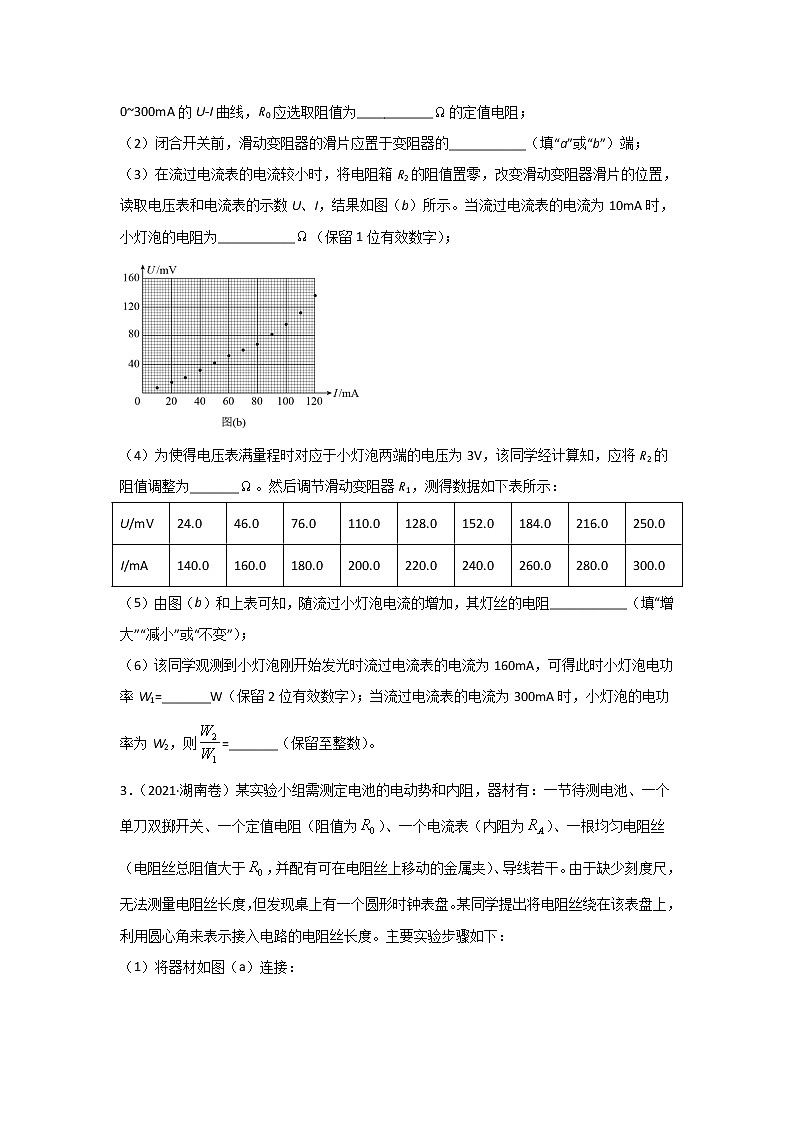

（3）在流过电流表的电流较小时，将电阻箱R2的阻值置零，改变滑动变阻器滑片的位置，读取电压表和电流表的示数U、I，结果如图（b）所示。当流过电流表的电流为10mA时，小灯泡的电阻为___________（保留1位有效数字）；
（4）为使得电压表满量程时对应于小灯泡两端的电压为3V，该同学经计算知，应将R2的阻值调整为_______。然后调节滑动变阻器R1，测得数据如下表所示：
U/mV
24.0
46.0
76.0
110.0
128.0
152.0
184.0
216.0
250.0
I/mA
140.0
160.0
180.0
200.0
220.0
240.0
260.0
280.0
300.0
（5）由图（b）和上表可知，随流过小灯泡电流的增加，其灯丝的电阻___________（填“增大”“减小”或“不变”）；
（6）该同学观测到小灯泡刚开始发光时流过电流表的电流为160mA，可得此时小灯泡电功率W1=_______W（保留2位有效数字）；当流过电流表的电流为300mA时，小灯泡的电功率为W2，则=_______（保留至整数）。
3．（2021·湖南卷）某实验小组需测定电池的电动势和内阻，器材有：一节待测电池、一个单刀双掷开关、一个定值电阻（阻值为）、一个电流表（内阻为）、一根均匀电阻丝（电阻丝总阻值大于，并配有可在电阻丝上移动的金属夹）、导线若干。由于缺少刻度尺，无法测量电阻丝长度，但发现桌上有一个圆形时钟表盘。某同学提出将电阻丝绕在该表盘上，利用圆心角来表示接入电路的电阻丝长度。主要实验步骤如下：
（1）将器材如图（a）连接：
（2）开关闭合前，金属夹应夹在电阻丝的___________端（填“a”或“b”）；
（3）改变金属夹的位置，闭合开关，记录每次接入电路的电阻丝对应的圆心角和电流表示数，得到多组数据；
（4）整理数据并在坐标纸上描点绘图，所得图像如图（b）所示，图线斜率为，与纵轴截距为，设单位角度对应电阻丝的阻值为，该电池电动势和内阻可表示为___________，___________（用、、、、表示）
（5）为进一步确定结果，还需要测量单位角度对应电阻丝的阻值。利用现有器材设计实验，在图（c）方框中画出实验电路图__________（电阻丝用滑动变阻器符号表示）；
（6）利用测出的，可得该电池的电动势和内阻。
4．（2021·浙江卷）在“验证机械能守恒定律”实验中，小王用如图1所示的装置，让重物从静止开始下落，打出一条清晰的纸带，其中的一部分如图2所示。O点是打下的第一个点，A、B、C和D为另外4个连续打下的点。
①为了减小实验误差，对体积和形状相同的重物，实验时选择密度大的理由是___________。
②已知交流电频率为，重物质量为，当地重力加速度，则从O点到C点，重物的重力势能变化量的绝对值___________J、C点的动能___________J（计算结果均保留3位有效数字）。比较与的大小，出现这一结果的原因可能是___________。
A．工作电压偏高 B．存在空气阻力和摩擦力 C．接通电源前释放了纸带
5．（2021·全国卷）为测量小铜块与瓷砖表面间的动摩擦因数，一同学将贴有标尺的瓷砖的一端放在水平桌面上，形成一倾角为的斜面（已知sin=0.34，cos=0.94），小铜块可在斜面上加速下滑，如图所示。该同学用手机拍摄小铜块的下滑过程，然后解析视频记录的图像，获得5个连续相等时间间隔（每个时间间隔∆T=0.20s）内小铜块沿斜面下滑的距离si（i=1，2，3，4，5），如下表所示。
s1
s2
s3
s4
s5
5.87cm
7.58cm
9.31cm
11.02cm
12.74cm
由表中数据可得，小铜块沿斜面下滑的加速度大小为___________m/s2，小铜块与瓷砖表面间的动摩擦因数为___________。（结果均保留2位有效数字，重力加速度大小取9.80m/s2）
6．（2021·全国卷）某同学利用图（a）所示装置研究平抛运动的规律。实验时该同学使用频闪仪和照相机对做平抛运动的小球进行拍摄，频闪仪每隔发出一次闪光，某次拍摄后得到的照片如图（b）所示（图中未包括小球刚离开轨道的影像）。图中的背景是放在竖直平面内的带有方格的纸板，纸板与小球轨迹所在平面平行，其上每个方格的边长为。该同学在实验中测得的小球影像的高度差已经在图（b）中标出。
完成下列填空：（结果均保留2位有效数字）
（1）小球运动到图（b）中位置A时，其速度的水平分量大小为___________，竖直分量大小为___________；
（2）根据图（b）中数据可得，当地重力加速度的大小为___________。
7．（2021·浙江卷）小李在实验室测量一电阻Rx的阻值。
（1）因电表内阻未知，用如图1所示的电路来判定电流表该内接还是外接。正确连线后，合上开关S，将滑动变阻器的滑片P移至合适位置。单刀双掷开关K掷到1，电压表的读数，电流表的示数如图2所示，其读数___________A；将K掷到2，电压表和电流表的读数分别为，。由此可知应采用电流表___________（填“内”或“外”）接法。
（2）完成上述实验后，小李进一步尝试用其它方法进行实验：
①器材间连线如图3所示，请在虚线框中画出对应的电路图___________；
②先将单刀双掷开关掷到左边，记录电流表读数，再将单刀双掷开关挪到右边，调节电阻箱的阻值，使电流表的读数与前一次尽量相同，电阻箱的示数如图3所示。则待测电阻___________。此方法___________（填“有”或“无”）明显的实验误差，其理由是___________。
8．（2021·浙江卷）图示是“用双缝干涉测量光的波长”实验的装置。实验中:
①观察到较模糊的干涉条纹，要使条纹变得清晰，值得尝试的是___________。(单选）
A．旋转测量头 B．增大单缝与双缝间的距离 C．调节拨杆使单缝与双缝平行
②要增大观察到的条纹间距，正确的做法是___________ (单选）
A．减小单缝与光源间的距离 B．减小单缝与双缝间的距离
C．增大透镜与单缝间的距离 D．增大双缝与测量头间的距离
9．（2021·全国卷）一实验小组利用图（a）所示的电路测量一电池的电动势E（约）和内阻r（小于）。图中电压表量程为，内阻：定值电阻；电阻箱R，最大阻值为；S为开关。按电路图连接电路。完成下列填空：
（1）为保护电压表，闭合开关前，电阻箱接入电路的电阻值可以选___________（填“5.0”或“15.0”）；
（2）闭合开关，多次调节电阻箱，记录下阻值R和电压表的相应读数U；
（3）根据图（a）所示电路，用R、、、E和r表示，得___________；
（4）利用测量数据，做图线，如图（b）所示：
（5）通过图（b）可得___________V（保留2位小数），___________（保留1位小数）；
（6）若将图（a）中的电压表当成理想电表，得到的电源电动势为，由此产生的误差为___________%。
10．（2021·广东卷）某小组研究热敏电阻阻值随温度的变化规律。根据实验需要已选用了规格和量程合适的器材。
（1）先用多用电表预判热敏电阻阻值随温度的变化趋势。选择适当倍率的欧姆挡，将两表笔______，调节欧姆调零旋钮，使指针指向右边“”处。测量时观察到热敏电阻温度越高，相同倍率下多用电表指针向右偏转角度越大，由此可判断热敏电阻阻值随温度的升高而__________。
（2）再按图连接好电路进行测量。
①闭合开关S前，将滑动变阻器的滑片滑到_______端（选填“a”或“b”）。
将温控室的温度设置为T，电阻箱调为某一阻值。闭合开关S，调节滑动变阻器，使电压表和电流表的指针偏转到某一位置。记录此时电压表和电流表的示数、T和。断开开关S。
再将电压表与热敏电阻C端间的导线改接到D端，闭合开关S。反复调节和，使电压表和电流表的示数与上述记录的示数相同。记录此时电阻箱的阻值。断开开关S。
②实验中记录的阻值_____（选填“大于”、“小于”或“等于”）。此时热敏电阻阻值_____。
11．（2021·广东卷）某兴趣小组测量一缓冲装置中弹簧的劲度系数，缓冲装置如图所示，固定在斜面上的透明有机玻璃管与水平面夹角为30°，弹簧固定在有机玻璃管底端。实验过程如下：先沿管轴线方向固定一毫米刻度尺，再将单个质量为200g的钢球（直径略小于玻璃管内径）逐个从管口滑进，每滑进一个钢球，待弹簧静止，记录管内钢球的个数n和弹簧上端对应的刻度尺示数，数据如表所示。实验过程中弹簧始终处于弹性限度内。采用逐差法计算弹簧压缩量，进而计算其劲度系数。
n
1
2
3
4
5
6
8.04
10.03
12.05
14.07
16.11
18.09
（1）利用计算弹簧的压缩量：，，______cm，压缩量的平均值______cm；
（2）上述是管中增加______个钢球时产生的弹簧平均压缩量；
（3）忽略摩擦，重力加速度g取，该弹簧的劲度系数为______N/m。（结果保留3位有效数字）
12．（2021·湖南卷）某实验小组利用图（a）所示装置探究加速度与物体所受合外力的关系。主要实验步骤如下：
（1）用游标卡尺测量垫块厚度，示数如图（b）所示，___________；
（2）接通气泵，将滑块轻放在气垫导轨上，调节导轨至水平；
（3）在右支点下放一垫块，改变气垫导轨的倾斜角度；
（4）在气垫导轨合适位置释放滑块，记录垫块个数和滑块对应的加速度；
（5）在右支点下增加垫块个数（垫块完全相同），重复步骤（4），记录数据如下表：
1
2
3
4
5
6
0.087
0.180
0.260
0.425
0.519
根据表中数据在图（c）上描点，绘制图线___________。
如果表中缺少的第4组数据是正确的，其应该是___________（保留三位有效数字）。
13．（2021·河北卷）某同学利用图1中的实验装置探究机械能变化量与力做功的关系，所用器材有：一端带滑轮的长木板、轻细绳、的钩码若干、光电门2个、数字计时器、带遮光条的滑块（质量为，其上可放钩码）、刻度尺，当地重力加速度为，实验操作步骤如下：
①安装器材，调整两个光电门距离为，轻细绳下端悬挂4个钩码，如图1所示；
②接通电源，释放滑块，分别记录遮光条通过两个光电门的时间，并计算出滑块通过两个光电门的速度；
③保持最下端悬挂4个钩码不变，在滑块上依次增加一个钩码，记录滑块上所载钩码的质量，重复上述步骤；
④完成5次测量后，计算出每次实验中滑块及所载钩码的总质量M、系统（包含滑块、滑块所载钩码和轻细绳悬挂钩码）总动能的增加量及系统总机械能的减少量，结果如下表所示：
0.200
0.250
0.300
0.350
0.400
0.582
0.490
0.392
0.294
0.195
0.393
0.490
0.686
0.785
回答下列问题：
（1）实验中轻细绳所悬挂钩码重力势能的减少量为______J（保留三位有效数字）；
（2）步骤④中的数据所缺数据为______；
（3）若M为横轴，为纵轴，选择合适的标度，在图2中绘出图像______；
若系统总机械能的减少量等于克服摩擦力做功，则物块与木板之间的摩擦因数为______（保留两位有效数字）
14．（2021·河北卷）某同学研究小灯泡的伏安特性，实验室提供的器材有；小灯泡（，），直流电源（），滑动变阻器，量程合适的电压表和电流表，开关和导线若干，设计的电路如图1所示。
（1）根据图1，完成图2中的实物连线______；
（2）按照图1连线后，闭合开关，小灯泡闪亮一下后熄灭，观察发现灯丝被烧断，原因可能是______（单项选择，填正确答案标号）；
A．电流表短路
B．滑动变阻器的滑片接触不良
C．滑动变阻器滑片的初始位置在b端
（3）更换小灯泡后，该同学正确完成了实验操作，将实验数据描点作图，得到图像，其中一部分如图3所示，根据图像计算出P点对应状态下小灯泡的电阻为______（保留三位有效数字）。
15．（2021·浙江卷）(1)用如图所示装置进行“探究功与速度变化的关系”实验。装有砝码的盘用绕过滑轮的细线牵引小车，盘和砝码的重力可当作牵引力。小车运动的位移和速度可以由打点纸带测出，以小车为研究对象，改变砝码质量，便可探究牵引力所做的功与小车速度变化的关系。
①关于这个实验，下列说法正确的是______；
A．需要补偿小车受到阻力的影响
B．该实验装置可以“验证机械能守恒定律”
C．需要通过调节定滑轮使细线与长木板平行
D．需要满足盘和砝码的总质量远小于小车的质量
②如图2所示是两条纸带，实验时打出的应是第______条（填写“I”或“II”）纸带；
③根据实验数据，在坐标纸上画出的W-v2图象是一条过原点的直线，据此图象______（填“能”或“不能”）求出小车的质量。
(2)小明同学在做“测定玻璃的折射率”实验时，发现只有3枚大头针，他把大头针A、B、C插在如图所示位置，并测出了玻璃的折射率。请在答题纸相应方框中画出光路图，标出入射角i和折射角r，并写出折射率n的计算式。____________
16．（2021·浙江卷）在“测定电池的电动势和内阻”实验中，
（1）用如图所示的电路图测量，得到的一条实验数据拟合线如图所示，则该电池的电动势E=______V（保留3位有效数字）；内阻r=______（保留2位有效数字）；
（2）现有如图所示的实验器材，照片中电阻箱阻值可调范围为0～9999Ω，滑动变阻器阻值变化范围为0～10Ω，电流表G的量程为0～3mA、内阻为200Ω，电压表的量程有0～3V和0～15V。请在图3中选择合适的器材，在答题纸相应方框中画出两种测定一节干电池的电动势和内阻的电路图。______
1．（2020·海南卷）在测量定值电阻阻值的实验中，提供的实验器材如下：电压表（量程，内阻），电压表（量程，内阻），滑动变阻器R（额定电流，最大阻值），待测定值电阻，电源E（电动势，内阻不计），单刀开关S，导线若干：
回答下列问题：
（I）实验中滑动变阻器应采用________接法（填“限流”或“分压”）；
（2）将虚线框中的电路原理图补充完整_____________；
（3）根据下表中的实验数据（、分别为电压表﹑的示数），在图（a）给出的坐标纸上补齐数据点，并绘制图像__________；
测量次数
1
2
3
4
5
1.00
1.50
2.00
2.50
3.00
1.61
2.41
3.21
4.02
4.82
（4）由图像得到待测定值电阻的阻值________（结果保留三位有效数字）；
（5）完成上述实验后，若要继续采用该实验原理测定另一个定值电阻（阻值约为）的阻值，在不额外增加器材的前提下，要求实验精度尽可能高，请在图（b）的虚线框内画出你改进的电路图______。
2．（2020·北京卷）在“探究加速度与物体受力、物体质量的关系”实验中，做如下探究：
（1）为猜想加速度与质量的关系，可利用图1所示装置进行对比实验。两小车放在水平板上，前端通过钩码牵引，后端各系一条细线，用板擦把两条细线按在桌上，使小车静止。抬起板擦，小车同时运动，一段时间后按下板擦，小车同时停下。对比两小车的位移，可知加速度与质量大致成反比。关于实验条件，下列正确的是：________(选填选项前的字母)。
A．小车质量相同，钩码质量不同
B．小车质量不同，钩码质量相同
C．小车质量不同，钩码质量不同
（2）某同学为了定量验证(1)中得到的初步关系，设计实验并得到小车加速度与质量的7组实验数据，如下表所示。在图2所示的坐标纸上已经描好了6组数据点，请将余下的一组数据描在坐标纸上，并作出图像______。
次数
1
2
3
4
5
6
7
0.62
0.56
0.48
0.40
0.32
0.24
0.15
0.25
0.29
0.33
0.40
0.50
0.71
1.00
（3）在探究加速度与力的关系实验之前，需要思考如何测“力”。请在图3中画出小车受力的示意图。为了简化“力”的测量，下列说法正确的是：__________（选填选项前的字母）。
A．使小车沿倾角合适的斜面运动，小车受力可等效为只受绳的拉力
B．若斜面倾角过大，小车所受合力将小于绳的拉力
C．无论小车运动的加速度多大，砂和桶的重力都等于绳的拉力
D．让小车的质量远大于砂和桶的质量，砂和桶的重力才近似等于绳的拉力
3．（2020·北京卷）用图1所示的甲、乙两种方法测量某电源的电动势和内电阻（约为1Ω）。其中R为电阻箱，电流表的内电阻约为0.1Ω，电压表的内电阻约为3kΩ。
（1）利用图1中甲图实验电路测电源的电动势E和内电阻r，所测量的实际是图2中虚线框所示“等效电源”的电动势和内电阻。若电流表内电阻用表示，请你用E、r和RA表示出、，并简要说明理由_______。
（2）某同学利用图像分析甲、乙两种方法中由电表内电阻引起的实验误差。在图3中，实线是根据实验数据（图甲：U=IR，图乙：）描点作图得到的U-I图像；虚线是该电源的路端电压U随电流I变化的U-I图像（没有电表内电阻影响的理想情况）。
在图3中，对应图甲电路分析的U-I图像是：__________；对应图乙电路分析的U-I图像是：________。
（3）综合上述分析，为了减小由电表内电阻引起的实验误差，本实验应选择图1中的______（填“甲”或“乙”）。
4．（2020·江苏卷）某同学描绘一种电子元件的关系图象，采用的实验电路图如题图1所示，V为电压表，
mA为电流表，E为电源（电动势约），R为滑动变阻器（最大阻值），为定值电阻，S为开关。
(1)请用笔画线代替导线，将题图2所示的实物电路连接完整____________。
(2)调节滑动变阻器，记录电压表和电流表的示数如下表：
电压
0.000
0.250
0.500
0.650
0.700
0.725
0.750
电流
0.00
0.10
0.25
0.60
1.70
4.30
7.50
请根据表中的数据，在方格纸上作出该元件的图线____________。
(3)根据作出的图线可知，该元件是_________（选填“线性”或“非线性”）元件。
(4)在上述测量中，如果用导线代替电路中的定值电阻，会导致的两个后果是_________。
A．电压和电流的测量误差增大
B．可能因电流过大烧坏待测元件
C．滑动变阻器允许的调节范围变小
D．待测元件两端电压的可调节范围变小
5．（2020·天津卷）某实验小组选用以下器材测定电池组的电动势和内阻，要求测量结果尽量准确。
电压表 （量程，内阻约为）
电流表 （量程，内阻约为）
滑动变阻器 （，额定电流）
待测电池组 （电动势约为，内阻约为）
开关、导线若干
①该小组连接的实物电路如图所示，经仔细检查，发现电路中有一条导线连接不当，这条导线对应的编号是________。
②改正这条导线的连接后开始实验，闭合开关前，滑动变阻器的滑片P应置于滑动变阻器的________端（填“a”或者“b”）
③实验中发现调节滑动变阻器时，电流表读数变化明显但电压表读数变化不明显。为了解决这个问题，在电池组负极和开关之间串联一个阻值为的电阻，之后该小组得到了几组电压表读数U和对应的电流表读数I，并作出图像，如图所示。根据图像可知，电池组的电动势为________V，内阻为________。（结果均保留两位有效数字）
6．（2020·山东卷）实验方案对实验测量的精度有直接的影响，某学习小组对“测量电源的电动势和内阻”的实验方案进行了探究。实验室提供的器材有：
干电池一节（电动势约1.5 V，内阻小于1 Ω）；
电压表V （量程3 V，内阻约3 kΩ）；
电流表A （量程0.6 A，内阻约1 Ω）；
滑动变阻器R （最大阻值为20 Ω）；
定值电阻R1（阻值2 Ω）；
定值电阻R2（阻值5 Ω）；
开关一个，导线若干。
(1)该小组按照图甲所示的电路进行实验，通过调节滑动变阻器阻值使电流表示数逐渐接近满偏，记录此过程中电压表和电流表的示数，利用实验数据在U-I坐标纸上描点，如图乙所示，结果发现电压表示数的变化范围比较小，出现该现象的主要原因是_____。（单选，填正确答案标号）
A．电压表分流
B．干电池内阻较小
C．滑动变阻器最大阻值较小
D．电流 表内阻较小
(2)针对电压表示数的变化范围比较小的问题，该小组利用实验室提供的器材改进了实验方案，重新测量得到的数据如下表所示。
序号
1
2
3
4
5
6
7
I/A
0.08
0.14
0.20
0.26
0.32
0.36
0.40
U/V
1.35
1.20
1.05
0.88
0.73
0.71
0.52
请根据实验数据，回答以下问题：
①答题卡的坐标纸上已标出后3组数据对应的坐标点，请在答题卡的坐标纸上标出前4组数据对应的坐标点并画出U-I图像________。
②根据实验数据可知，所选的定值电阻为_____ （填“R1”或“R2”）。
③用笔画线代替导线，请在答题卡上按照改进后的方案，将实物图连接成完整电路____________。
7．（2020·天津卷）某实验小组利用图1所示装置测定平抛运动的初速度。把白纸和复写纸叠放一起固定在竖直木板上，在桌面上固定一个斜面，斜面的底边ab与桌子边缘及木板均平行。每次改变木板和桌边之间的距离，让钢球从斜面顶端同一位置滚下，通过碰撞复写纸，在白纸上记录钢球的落点。
①为了正确完成实验，以下做法必要的是________。
A．实验时应保持桌面水平
B．每次应使钢球从静止开始释放
C．使斜面的底边ab与桌边重合
D．选择对钢球摩擦力尽可能小的斜面
②实验小组每次将木板向远离桌子的方向移动，在白纸上记录了钢球的4个落点，相邻两点之间的距离依次为、、，示意如图2。重力加速度，钢球平抛的初速度为________m/s。
③图1装置中，木板上悬挂一条铅垂线，其作用是________。
8．（2020·浙江卷）某同学分别用图甲和图乙的电路测量同一节干电池的电动势和内阻。
(1)在答题纸相应的方框中画出图乙的电路图____________；
(2)某次测量时电流表和电压表的示数如图所示，则电流_____，电压_____；
(3)实验得到如图所示的两条直线，图中直线Ⅰ对应电路是图1_____（选填“甲”或“乙”）；
(4)该电池的电动势_____V（保留三位有效数字），内阻_____（保留两位有效数字）。
9．（2020·浙江卷）做“探究加速度与力、质量的关系”实验时，图甲是教材中的实验方案；图乙是拓展方案，其实验操作步骤如下：
（ⅰ）挂上托盘和砝码，改变木板的倾角，使质量为M的小车拖着纸带沿木板匀速下滑；
（ⅱ）取下托盘和砝码，测出其总质量为m，让小车沿木板下滑，测出加速度a；
（ⅲ）改变砝码质量和木板倾角，多次测量，通过作图可得到的关系。
①实验获得如图所示的纸带，计数点a、b、c、d、e、f间均有四个点未画出，则在打d点时小车的速度大小_____（保留两位有效数字）；
②需要满足条件的方案是_____（选填“甲”、“乙”或“甲和乙”）；在作图象时，把作为F值的是_____（选填“甲”、“乙”或“甲和乙”）。
10．（2020·浙江卷）某同学用单摆测量重力加速度，
①为了减少测量误差，下列做法正确的是_____（多选）；
A．摆的振幅越大越好
B．摆球质量大些、体积小些
C．摆线尽量细些、长些、伸缩性小些
D．计时的起、止位置选在摆球达到的最高点处
②改变摆长，多次测量，得到周期平方与摆长的关系图象如图所示，所得结果与当地重力加速度值相符，但发现其延长线没有过原点，其原因可能是_____。
A．测周期时多数了一个周期
B．测周期时少数了一个周期
C．测摆长时直接将摆线的长度作为摆长
D．测摆长时将摆线的长度加上摆球的直径作为摆长
11．（2020·全国卷）某同学利用图（a）所示装置验证动能定理。调整木板的倾角平衡摩擦阻力后，挂上钩码，钩码下落，带动小车运动并打出纸带。某次实验得到的纸带及相关数据如图（b）所示。
已知打出图（b）中相邻两点的时间间隔为0.02 s，从图（b）给出的数据中可以得到，打出B点时小车的速度大小vB=_____m/s，打出P点时小车的速度大小vP=_____m/s（结果均保留2位小数）。
若要验证动能定理，除了需测量钩码的质量和小车的质量外，还需要从图（b）给出的数据中求得的物理量为_________。
12．（2020·全国卷）某同学要研究一小灯泡L（3.6 V，0.30 A）的伏安特性。所用器材有：电流表A1（量程200 mA，内阻Rg1=10.0 Ω），电流表A2（量程500 mA，内阻Rg2=1.0 Ω）、定值电阻R0（阻值R0=10.0 Ω）、滑动变阻器R1（最大阻值10 Ω）、电源E（电动势4.5 V，内阻很小）、开关S和若干导线。该同学设计的电路如图（a）所示。
（1）根据图（a），在图（b）的实物图中画出连线______。
（2）若I1、I2分别为流过电流表A1和A2的电流，利用I1、I2、Rg1和R0写出：小灯泡两端的电压U=_______，流过小灯泡的电流I=_______。为保证小灯泡的安全，I1不能超过_______mA。
（3）实验时，调节滑动变阻器，使开关闭合后两电流表的示数为零。逐次改变滑动变阻器滑片位置并读取相应的I1和I2。所得实验数据在下表中给出。
I1/mA
32
55
85
125
144
173
I2/mA
171
229
299
379
424
470
根据实验数据可算得，当I1=173 mA时，灯丝电阻R=_______Ω（保留1位小数）。
（4）如果用另一个电阻替代定值电阻R0，其他不变，为了能够测量完整的伏安特性曲线，所用电阻的阻值不能小于_______Ω（保留1位小数）。
13．（2020·全国卷）一细绳跨过悬挂的定滑轮，两端分别系有小球A和B，如图所示。一实验小组用此装置测量小球B运动的加速度。
令两小球静止，细绳拉紧，然后释放小球，测得小球B释放时的高度h0=0.590 m，下降一段距离后的高度h=0.100 m；由h0下降至h所用的时间T=0.730 s。由此求得小球B加速度的大小为a=_______m/s2（保留3位有效数字）。
从实验室提供的数据得知，小球A、B的质量分别为100.0 g和150.0 g，当地重力加速度大小为g=9.80 m/s2。根据牛顿第二定律计算可得小球B加速度的大小为a′=_______m/s2（保留3位有效数字）。
可以看出，a′与a有明显差异，除实验中的偶然误差外，写出一条可能产生这一结果的原因：__________。
14．（2020·全国卷）某同学用伏安法测量一阻值为几十欧姆的电阻Rx，所用电压表的内阻为1 kΩ，电流表内阻为0.5Ω。该同学采用两种测量方案，一种是将电压表跨接在图（a）所示电路的O、P两点之间，另一种是跨接在O、Q两点之间。测量得到如图（b）所示的两条U–I图线，其中U与I分别为电压表和电流表的示数。
回答下列问题：
（1）图（b）中标记为II的图线是采用电压表跨接在________（填“O、P”或“O、Q”）两点的方案测量得到的。
（2）根据所用实验器材和图（b）可判断，由图线________（填“I”或“II”）得到的结果更接近待测电阻的真实值，结果为________Ω（保留1位小数）。
（3）考虑到实验中电表内阻的影响，需对（2）中得到的结果进行修正，修正后待测电阻的阻值为________Ω（保留1位小数）。
15．（2020·浙江卷）在“探究加速度与力、质量的关系”和用橡皮筋“探究做功与物体速度变化的关系”实验中
（1）都是通过分析纸带上的点来测量物理量，下列说法正确的是______
A．都需要分析打点计时器打下的第一个点 B．都不需要分析打点计时器打下的第一个点
C．一条纸带都只能获得一组数据 D．一条纸带都能获得多组数据
（2）如图是两条纸带的一部分，A、B、C、…、G是纸带上标出的计数点，每两个相邻的计数点之间还有4个打出的点未画出。其中图_____（填“甲”或“乙”）所示的是用橡皮筋“探究做功与物体速度变化的关系”的实验纸带。“探究加速度与力、质量的关系”实验中，小车的加速度大小a=_____m/s2（保留2位有效数字）。
（3）在用橡皮筋“探究做功与物体速度变化的关系”实验中，平衡阻力后，小车与橡皮筋组成的系统在橡皮筋恢复形变前机械能_____（填“守恒”或“不守恒”）。
16．（2020·浙江卷）（1）小明同学用多用电表测量一未知电阻器的阻值。经过规范操作后，所选欧姆挡倍率及指针位置分别如图甲、乙所示，则此电阻器的阻值为_____Ω
（2）在“测绘小灯泡的伏安特性曲线”实验中：
①如图丙所示，已经连接了一部分电路，请在答题纸上对应位置将电路连接完整_____。
②合上开关后，测出9组Ⅰ、U值，在坐标系中描出各对应点，如图丁所示。请在答题纸对应位置的图中画出此小灯泡的伏安特性曲线_____。
③与图丁中P点对应的状态，小灯泡灯丝阻值最接近______。
A．16.7Ω B．12.4Ω C．6.2Ω
1．（2019·海南卷）某同学利用图（a）的装置测量轻弹簧的劲度系数。图中，光滑的细杆和直尺水平固定在铁架台上，一轻弹簧穿在细杆上，其左端固定，右端与细绳连接；细绳跨过光滑定滑轮，其下端可以悬挂砝码（实验中，每个砝码的质量均为），弹簧右端连有一竖直指针，其位置可在直尺上读出，实验步骤如下：
①在绳下端挂上一个硅码，调整滑轮，使弹簧与滑轮间的细线水平且弹簧与细杆没有接触；
②系统静止后，记录砝码的个数及指针的位置；
③逐次增加砝码个数，并重复步骤②（保持弹簧在弹性限度内）；
④用n表示砝码的个数，l表示相应的指针位置，将获得的数据记录在表格内。
回答下列问题：
(1)根据下表的实验数据在图（b）中补齐数据点并做出图像______；
l
1
2
3
4
5
10.48
10.96
11.45
11.95
12.40
(2)弹簧的劲度系数k可用砝码质量m、重力加速度大小g及图线的斜率表示，表达式为_____；若g取，则本实验中____（结果保留3位有效数字）。
2．（2019·海南卷）用实验室提供的器材设计一个测量电流表内阻的电路。实验室提供的器材为：待测电流表A（量程10mA，内阻约为），滑动变阻器，电阻箱R，电源E（电动势约为6V，内阻可忽略），开关和，导线若干。
(1)根据实验室提供的器材，在图（a）所示虚线框内将电路原理图补充完整，要求滑动变阻器起限流作用____；
(2)将图（b）中的实物按设计的原理图连线____；
(3)若实验提供的滑动变阻器有两种规格
①，额定电流2A ②，额定电流0.5A
实验中应该取___。（填“①”或“②”）
3．（2019·江苏卷）某兴趣小组用如题1图所示的装置验证动能定理．
（1）有两种工作频率均为50Hz的打点计时器供实验选用：
A．电磁打点计时器
B．电火花打点计时器
为使纸带在运动时受到的阻力较小，应选择_______（选填“A”或“B”）．
（2）保持长木板水平，将纸带固定在小车后端，纸带穿过打点计时器的限位孔．实验中，为消除摩擦力的影响，在砝码盘中慢慢加入沙子，直到小车开始运动．同学甲认为此时摩擦力的影响已得到消除．同学乙认为还应从盘中取出适量沙子，直至轻推小车观察到小车做匀速运动．看法正确的同学是_____（选填“甲”或“乙”）．
（3）消除摩擦力的影响后，在砝码盘中加入砝码．接通打点计时器电源，松开小车，小车运动．纸带被打出一系列点，其中的一段如题2图所示．图中纸带按实际尺寸画出，纸带上A点的速度vA=______m/s．
（4）测出小车的质量为M，再测出纸带上起点到A点的距离为L．小车动能的变化量可用ΔEk=算出．砝码盘中砝码的质量为m，重力加速度为g；实验中，小车的质量应______（选填“远大于”“远小于”或“接近”）砝码、砝码盘和沙子的总质量，小车所受合力做的功可用W=mgL算出．多次测量，若W与ΔEk均基本相等则验证了动能定理．
4．（2019·江苏卷）某同学测量一段长度已知的电阻丝的电阻率．实验操作如下：
（1）螺旋测微器如题1图所示．在测量电阻丝直径时，先将电阻丝轻轻地夹在测砧与测微螺杆之间，再旋动_____（选填“A”“B”或“C”），直到听见“喀喀”的声音，以保证压力适当，同时防止螺旋测微器的损坏．
（2）选择电阻丝的_____（选填“同一”或“不同”）位置进行多次测量，取其平均值作为电阻丝的直径．
（3）2图甲中Rx，为待测电阻丝．请用笔画线代替导线，将滑动变阻器接入2图乙实物电路中的正确位置____
（4）为测量R，利用2图甲所示的电路，调节滑动变阻器测得5组电压U1和电流I1的值，作出的U1–I1关系图象如图图所示．接着，将电压表改接在a、b两端，测得5组电压U2和电流I2的值，数据见下表：
U2/V
0.50
1.02
1.54
2.05
2.55
I2/mA
20.0
40.0
60.0
80.0
100.0
请根据表中的数据，在方格纸上作出U2–I2图象．___
（5）由此，可求得电阻丝的Rx=______Ω．根据电阻定律可得到电阻丝的电阻率．
5．（2019·北京卷）用如图1所示装置研究平抛运动．将白纸和复写纸对齐重叠并固定在竖直的硬板上．钢球沿斜槽轨道PQ滑下后从Q点飞出，落在水平挡板MN上．由于挡板靠近硬板一侧较低，钢球落在挡板上时，钢球侧面会在白纸上挤压出一个痕迹点．移动挡板，重新释放钢球，如此重复，白纸上将留下一系列痕迹点．
（1）下列实验条件必须满足的有____________．
A．斜槽轨道光滑
B．斜槽轨道末段水平
C．挡板高度等间距变化
D．每次从斜槽上相同的位置无初速度释放钢球
（2）为定量研究，建立以水平方向为x轴、竖直方向为y轴的坐标系．
a．取平抛运动的起始点为坐标原点，将钢球静置于Q点，钢球的________（选填“最上端”、“最下端”或者“球心”）对应白纸上的位置即为原点；在确定y轴时______（选填“需要”或者“不需要”）y轴与重锤线平行．
b．若遗漏记录平抛轨迹的起始点，也可按下述方法处理数据：如图2所示，在轨迹上取A、B、C三点，AB和BC的水平间距相等且均为x，测得AB和BC的竖直间距分别是y1和y2，则______（选填“大于”、“等于”或者“小于”）．可求得钢球平抛的初速度大小为____________（已知当地重力加速度为g，结果用上述字母表示）．
（3）为了得到平抛物体的运动轨迹，同学们还提出了以下三种方案，其中可行的是____________．
A．从细管水平喷出稳定的细水柱，拍摄照片，即可得到平抛运动轨迹
B．用频闪照相在同一底片上记录平抛小球在不同时刻的位置，平滑连接各位置，即可得到平抛运动轨迹
C．将铅笔垂直于竖直的白纸板放置，笔尖紧靠白纸板，铅笔以一定初速度水平抛出，将会在白纸上留下笔尖的平抛运动轨迹
（4）伽利略曾研究过平抛运动，他推断：从同一炮台水平发射的炮弹，如果不受空气阻力，不论它们能射多远，在空中飞行的时间都一样．这实际上揭示了平抛物体_________．
A．在水平方向上做匀速直线运动
B．在竖直方向上做自由落体运动
C．在下落过程中机械能守恒
（5）牛顿设想，把物体从高山上水平抛出，速度一次比一次大，落地点就一次比一次远，如果速度足够大，物体就不再落回地面，它将绕地球运动，成为人造地球卫星．
同样是受地球引力，随着抛出速度增大，物体会从做平抛运动逐渐变为做圆周运动，请分析原因．
___________________________
6．（2019·天津卷）现测定长金属丝的电阻率．
①某次用螺旋测微器测量金属丝直径的结果如图所示，其读数是______．
②利用下列器材设计一个电路，尽量准确地测量一段金属丝的电阻．这段金属丝的电阻，约为，画出实验电路图，并标明器材代号．
电源 （电动势，内阻约为）
电流表 （量程，内阻）
电流表 （量程，内阻约为）
滑动变阻器 （最大阻值，额定电流）
开关及导线若干
③某同学设计方案正确，测量得到电流表的读数为，电流表的读数为，则这段金属丝电阻的计算式______．从设计原理看，其测量值与真实值相比______（填“偏大”、“偏小”或“相等”）．
7．（2019·天津卷）某小组做测定玻璃的折射率实验，所用器材有：玻璃砖，大头针，刻度尺，圆规，笔，白纸．
①下列哪些措施能够提高实验准确程度______．
A．选用两光学表面间距大的玻璃砖
B．选用两光学表面平行的玻璃砖
C．选用粗的大头针完成实验
D．插在玻璃砖同侧的两枚大头针间的距离尽量大些
②该小组用同一套器材完成了四次实验，记录的玻璃砖界线和四个大头针扎下的孔洞如下图所示，其中实验操作正确的是______．
③该小组选取了操作正确的实验记录，在白纸上画出光线的径迹，以入射点为圆心作圆，与入射光线、折射光线分别交于、点，再过、点作法线的垂线，垂足分别为、点，如图所示，则玻璃的折射率______．（用图中线段的字母表示）
8．（2019·全国卷）用油膜法估算分子大小的实验中，首先需将纯油酸稀释成一定浓度的油酸酒精溶液，稀释的目的是_______________________________________________．实验中为了测量出一滴已知浓度的油酸酒精溶液中纯油酸的体积，可以_____________________________________________________________．为得到油酸分子的直径，还需测量的物理量是_________________________________．
9．（2019·全国卷）某同学利用图示装置测量某种单色光的波长。实验时，接通电源使光源正常发光：调整光路，使得从目镜中可以观察到干涉条纹。回答下列问题：
（1）若想增加从目镜中观察到的条纹个数，该同学可__________；
A．将单缝向双缝靠近
B．将屏向靠近双缝的方向移动
C．将屏向远离双缝的方向移动
D．使用间距更小的双缝
（2）若双缝的间距为d，屏与双缝间的距离为l，测得第1条暗条纹到第n条暗条纹之间的距离为Δx，则单色光的波长λ=_________；
（3）某次测量时，选用的双缝的间距为0．300 mm，测得屏与双缝间的距离为1.20 m，第1条暗条纹到第4条暗条纹之间的距离为7.56 mm。则所测单色光的波长为______________nm（结果保留3位有效数字）。
10．（2019·全国卷）如图（a），某同学设计了测量铁块与木板间动摩擦因数的实验．所用器材有：铁架台、长木板、铁块、米尺、电磁打点计时器、频率50Hz的交流电源，纸带等．回答下列问题：
（1）铁块与木板间动摩擦因数μ=______（用木板与水平面的夹角θ、重力加速度g和铁块下滑的加速度a表示）
（2）某次实验时，调整木板与水平面的夹角θ=30°．接通电源．开启打点计时器，释放铁块，铁块从静止开始沿木板滑下．多次重复后选择点迹清晰的一条纸带，如图（b）所示．图中的点为计数点（每两个相邻的计数点间还有4个点未画出）．重力加速度为9.8 m/s2．可以计算出铁块与木板间的动摩擦因数为_____________（结果保留2位小数）．
11．（2019·全国卷）某小组利用打点计时器对物块沿倾斜的长木板加速下滑时的运动进行研究．物块拖动纸带下滑，打出的纸带一部分如图所示．已知打点计时器所用交流电的频率为50 Hz，纸带上标出的每两个相邻点之间还有4个打出的点未画出．在ABCDE五个点中，打点计时器最先打出的是______点，在打出C点时物块的速度大小为______m/s（保留3位有效数字）；物块下滑的加速度大小为_____m/s2（保留2位有效数字）．
12．（2019·浙江卷）小明想测额定电压为2.5V的小灯泡在不同电压下的电功率的电路．
（1）在实验过程中，调节滑片P，电压表和电流表均有示数但总是调不到零，其原因是的____导线没有连接好（图中用数字标记的小圆点表示接线点，空格中请填写图中的数字，如“7点至8点”）；
（2）正确连好电路，闭合开关，调节滑片P，当电压表的示数达到额定电压时，电流表的指针如图所示，则电流为____A，此时小灯泡的功率为____W
（3）做完实验后小明发现在实验报告上漏写了电压为1.00V时通过小灯泡的电流，但在草稿纸上记录了下列数据，你认为最有可能的是____
A．0.08A B．0.12A C．0.20A
13．（2019·浙江卷）采用如图所示的实验装置做“研究平抛运动”的实验
（1）实验时需要下列哪个器材____
A．弹簧秤 B．重锤线 C．打点计时器
（2）做实验时，让小球多次沿同一轨道运动，通过描点法画出小球平抛运动的轨迹．下列的一些操作要求，正确的是____
A．每次必须由同一位置静止释放小球
B．每次必须严格地等距离下降记录小球位置
C．小球运动时不应与木板上的白纸相接触
D．记录的点应适当多一些
（3）若用频闪摄影方法来验证小球在平抛过程中水平方向是匀速运动，记录下如图所示的频闪照片．在测得x1，x2，x3，x4后，需要验证的关系是________________．已知频闪周期为T，用下列计算式求得的水平速度，误差较小的是____
A． B． C． D．
14．（2019·浙江卷）为了比较精确地测定阻值未知的定值电阻Rx，小明设计了如图所示的电路．
（1）实验时，闭合开关S，滑动变阻器的滑片滑至合适位置保持不变，将c点先后与a、b点连接，发现电压表示数变化较大，电流表示数基本不变，则测量时应将c点接________（选填“a点”或“b点”），按此连接测量，测量结果___________（选填“小于”、“等于”或“大于”）Rx的真实值．
（2）根据实验测得的6组数据，在图2中描点，作出了2条图线．你认为正确的是_____（选填“”或“”），并由图线求出电阻Rx=________Ω．（保留两位有效数字）
15．（2019·浙江卷）（1）在“探究求合力的方法”的实验中，下列操作正确的是（_______）
A．在使用弹簧秤时，使弹簧秤与木板平面平行
B．每次拉伸橡皮筋时，只要使橡皮筋伸长量相同即可
C．橡皮筋应与两绳夹角的平分线在同一直线上
D．描点确定拉力方向时，两点之间的距离应尽可能大一些
（2）在“探究加速度与力、质量的关系”的实验中，两个相同的小车放在光滑水平板上，前段各系一条细绳，绳的另一端跨过定滑轮各挂一个小盘，盘中可放重物．小车的停和动通过用黑板擦按住小车后的细线和抬起来控制，如图1所示．实验要求小盘和重物所受的重力近似等于使小车做匀加速直线运动的力．
请指出图2中错误之处：_______________________________．
调整好装置后，在某次实验中测得两小车的位移分别是x1和x2，则两车的加速度之比为_______________．
16．（2019·浙江卷）小明做“探究碰撞中的不变量”实验的装置如图1所示，悬挂在O点的单摆由长为l的细线和直径为d的小球A组成，小球A与放置在光滑支撑杆上的直径相同的小球B发生对心碰撞，碰后小球A继续摆动，小球B做平抛运动．
（1）小明用游标卡尺测小球A直径如图2所示，则d=_______mm．又测得了小球A质量m1，细线长度l，碰撞前小球A拉起的角度α和碰撞后小球B做平抛运动的水平位移x、竖直下落高度h．为完成实验，还需要测量的物理量有：______________________．
（2）若A、B两球碰后粘在一起形成新单摆，其周期_________（选填“小于”、“等于”或“大于”）粘合前单摆的周期（摆角小于5°）．
专题16 实验
1．（2021·山东卷）热敏电阻是传感器中经常使用的元件，某学习小组要探究一热敏电阻的阻值随温度变化的规律。可供选择的器材有：
待测热敏电阻（实验温度范围内，阻值约几百欧到几千欧）；
电源E（电动势，内阻r约为）；
电阻箱R（阻值范围）；
滑动变阻器（最大阻值）；
滑动变阻器（最大阻值）；
微安表（量程，内阻等于）；
开关两个，温控装置一套，导线若干。
同学们设计了如图甲所示的测量电路，主要实验步骤如下：
①按图示连接电路；
②闭合、，调节滑动变阻器滑片P的位置，使微安表指针满偏；
③保持滑动变阻器滑片P的位置不变，断开，调节电阻箱，使微安表指针半偏；
④记录此时的温度和电阻箱的阻值。
回答下列问题：
（1）为了更准确地测量热敏电阻的阻值，滑动变阻器应选用___________（填“”或“”）。
（2）请用笔画线代替导线，将实物图（不含温控装置）连接成完整电路__________。
（3）某温度下微安表半偏时，电阻箱的读数为，该温度下热敏电阻的测量值为___________（结果保留到个位），该测量值___________（填“大于”或“小于”）真实值。
（4）多次实验后，学习小组绘制了如图乙所示的图像。由图像可知。该热敏电阻的阻值随温度的升高逐渐___________（填“增大”或“减小”）。
2．（2021·全国卷）某同学用图（a）所示电路探究小灯泡的伏安特性，所用器材有：
小灯泡（额定电压2.5V，额定电流0.3A）
电压表（量程300mV，内阻300）
电流表（量程300mA，内阻0.27）
定值电阻R0
滑动变阻器R1（阻值0-20）
电阻箱R2（最大阻值9999.9）
电源E（电动势6V，内阻不计）
开关S、导线若干。
完成下列填空：
（1）有3个阻值分别为10、20、30的定值电阻可供选择，为了描绘小灯泡电流在0~300mA的U-I曲线，R0应选取阻值为___________的定值电阻；
（2）闭合开关前，滑动变阻器的滑片应置于变阻器的___________（填“a”或“b”）端；
（3）在流过电流表的电流较小时，将电阻箱R2的阻值置零，改变滑动变阻器滑片的位置，读取电压表和电流表的示数U、I，结果如图（b）所示。当流过电流表的电流为10mA时，小灯泡的电阻为___________（保留1位有效数字）；
（4）为使得电压表满量程时对应于小灯泡两端的电压为3V，该同学经计算知，应将R2的阻值调整为_______。然后调节滑动变阻器R1，测得数据如下表所示：
U/mV
24.0
46.0
76.0
110.0
128.0
152.0
184.0
216.0
250.0
I/mA
140.0
160.0
180.0
200.0
220.0
240.0
260.0
280.0
300.0
（5）由图（b）和上表可知，随流过小灯泡电流的增加，其灯丝的电阻___________（填“增大”“减小”或“不变”）；
（6）该同学观测到小灯泡刚开始发光时流过电流表的电流为160mA，可得此时小灯泡电功率W1=_______W（保留2位有效数字）；当流过电流表的电流为300mA时，小灯泡的电功率为W2，则=_______（保留至整数）。
3．（2021·湖南卷）某实验小组需测定电池的电动势和内阻，器材有：一节待测电池、一个单刀双掷开关、一个定值电阻（阻值为）、一个电流表（内阻为）、一根均匀电阻丝（电阻丝总阻值大于，并配有可在电阻丝上移动的金属夹）、导线若干。由于缺少刻度尺，无法测量电阻丝长度，但发现桌上有一个圆形时钟表盘。某同学提出将电阻丝绕在该表盘上，利用圆心角来表示接入电路的电阻丝长度。主要实验步骤如下：
（1）将器材如图（a）连接：
（2）开关闭合前，金属夹应夹在电阻丝的___________端（填“a”或“b”）；
（3）改变金属夹的位置，闭合开关，记录每次接入电路的电阻丝对应的圆心角和电流表示数，得到多组数据；
（4）整理数据并在坐标纸上描点绘图，所得图像如图（b）所示，图线斜率为，与纵轴截距为，设单位角度对应电阻丝的阻值为，该电池电动势和内阻可表示为___________，___________（用、、、、表示）
（5）为进一步确定结果，还需要测量单位角度对应电阻丝的阻值。利用现有器材设计实验，在图（c）方框中画出实验电路图__________（电阻丝用滑动变阻器符号表示）；
（6）利用测出的，可得该电池的电动势和内阻。
4．（2021·浙江卷）在“验证机械能守恒定律”实验中，小王用如图1所示的装置，让重物从静止开始下落，打出一条清晰的纸带，其中的一部分如图2所示。O点是打下的第一个点，A、B、C和D为另外4个连续打下的点。
①为了减小实验误差，对体积和形状相同的重物，实验时选择密度大的理由是___________。
②已知交流电频率为，重物质量为，当地重力加速度，则从O点到C点，重物的重力势能变化量的绝对值___________J、C点的动能___________J（计算结果均保留3位有效数字）。比较与的大小，出现这一结果的原因可能是___________。
A．工作电压偏高 B．存在空气阻力和摩擦力 C．接通电源前释放了纸带
5．（2021·全国卷）为测量小铜块与瓷砖表面间的动摩擦因数，一同学将贴有标尺的瓷砖的一端放在水平桌面上，形成一倾角为的斜面（已知sin=0.34，cos=0.94），小铜块可在斜面上加速下滑，如图所示。该同学用手机拍摄小铜块的下滑过程，然后解析视频记录的图像，获得5个连续相等时间间隔（每个时间间隔∆T=0.20s）内小铜块沿斜面下滑的距离si（i=1，2，3，4，5），如下表所示。
s1
s2
s3
s4
s5
5.87cm
7.58cm
9.31cm
11.02cm
12.74cm
由表中数据可得，小铜块沿斜面下滑的加速度大小为___________m/s2，小铜块与瓷砖表面间的动摩擦因数为___________。（结果均保留2位有效数字，重力加速度大小取9.80m/s2）
6．（2021·全国卷）某同学利用图（a）所示装置研究平抛运动的规律。实验时该同学使用频闪仪和照相机对做平抛运动的小球进行拍摄，频闪仪每隔发出一次闪光，某次拍摄后得到的照片如图（b）所示（图中未包括小球刚离开轨道的影像）。图中的背景是放在竖直平面内的带有方格的纸板，纸板与小球轨迹所在平面平行，其上每个方格的边长为。该同学在实验中测得的小球影像的高度差已经在图（b）中标出。
完成下列填空：（结果均保留2位有效数字）
（1）小球运动到图（b）中位置A时，其速度的水平分量大小为___________，竖直分量大小为___________；
（2）根据图（b）中数据可得，当地重力加速度的大小为___________。
7．（2021·浙江卷）小李在实验室测量一电阻Rx的阻值。
（1）因电表内阻未知，用如图1所示的电路来判定电流表该内接还是外接。正确连线后，合上开关S，将滑动变阻器的滑片P移至合适位置。单刀双掷开关K掷到1，电压表的读数，电流表的示数如图2所示，其读数___________A；将K掷到2，电压表和电流表的读数分别为，。由此可知应采用电流表___________（填“内”或“外”）接法。
（2）完成上述实验后，小李进一步尝试用其它方法进行实验：
①器材间连线如图3所示，请在虚线框中画出对应的电路图___________；
②先将单刀双掷开关掷到左边，记录电流表读数，再将单刀双掷开关挪到右边，调节电阻箱的阻值，使电流表的读数与前一次尽量相同，电阻箱的示数如图3所示。则待测电阻___________。此方法___________（填“有”或“无”）明显的实验误差，其理由是___________。
8．（2021·浙江卷）图示是“用双缝干涉测量光的波长”实验的装置。实验中:
①观察到较模糊的干涉条纹，要使条纹变得清晰，值得尝试的是___________。(单选）
A．旋转测量头 B．增大单缝与双缝间的距离 C．调节拨杆使单缝与双缝平行
②要增大观察到的条纹间距，正确的做法是___________ (单选）
A．减小单缝与光源间的距离 B．减小单缝与双缝间的距离
C．增大透镜与单缝间的距离 D．增大双缝与测量头间的距离
9．（2021·全国卷）一实验小组利用图（a）所示的电路测量一电池的电动势E（约）和内阻r（小于）。图中电压表量程为，内阻：定值电阻；电阻箱R，最大阻值为；S为开关。按电路图连接电路。完成下列填空：
（1）为保护电压表，闭合开关前，电阻箱接入电路的电阻值可以选___________（填“5.0”或“15.0”）；
（2）闭合开关，多次调节电阻箱，记录下阻值R和电压表的相应读数U；
（3）根据图（a）所示电路，用R、、、E和r表示，得___________；
（4）利用测量数据，做图线，如图（b）所示：
（5）通过图（b）可得___________V（保留2位小数），___________（保留1位小数）；
（6）若将图（a）中的电压表当成理想电表，得到的电源电动势为，由此产生的误差为___________%。
10．（2021·广东卷）某小组研究热敏电阻阻值随温度的变化规律。根据实验需要已选用了规格和量程合适的器材。
（1）先用多用电表预判热敏电阻阻值随温度的变化趋势。选择适当倍率的欧姆挡，将两表笔______，调节欧姆调零旋钮，使指针指向右边“”处。测量时观察到热敏电阻温度越高，相同倍率下多用电表指针向右偏转角度越大，由此可判断热敏电阻阻值随温度的升高而__________。
（2）再按图连接好电路进行测量。
①闭合开关S前，将滑动变阻器的滑片滑到_______端（选填“a”或“b”）。
将温控室的温度设置为T，电阻箱调为某一阻值。闭合开关S，调节滑动变阻器，使电压表和电流表的指针偏转到某一位置。记录此时电压表和电流表的示数、T和。断开开关S。
再将电压表与热敏电阻C端间的导线改接到D端，闭合开关S。反复调节和，使电压表和电流表的示数与上述记录的示数相同。记录此时电阻箱的阻值。断开开关S。
②实验中记录的阻值_____（选填“大于”、“小于”或“等于”）。此时热敏电阻阻值_____。
11．（2021·广东卷）某兴趣小组测量一缓冲装置中弹簧的劲度系数，缓冲装置如图所示，固定在斜面上的透明有机玻璃管与水平面夹角为30°，弹簧固定在有机玻璃管底端。实验过程如下：先沿管轴线方向固定一毫米刻度尺，再将单个质量为200g的钢球（直径略小于玻璃管内径）逐个从管口滑进，每滑进一个钢球，待弹簧静止，记录管内钢球的个数n和弹簧上端对应的刻度尺示数，数据如表所示。实验过程中弹簧始终处于弹性限度内。采用逐差法计算弹簧压缩量，进而计算其劲度系数。
n
1
2
3
4
5
6
8.04
10.03
12.05
14.07
16.11
18.09
（1）利用计算弹簧的压缩量：，，______cm，压缩量的平均值______cm；
（2）上述是管中增加______个钢球时产生的弹簧平均压缩量；
（3）忽略摩擦，重力加速度g取，该弹簧的劲度系数为______N/m。（结果保留3位有效数字）
12．（2021·湖南卷）某实验小组利用图（a）所示装置探究加速度与物体所受合外力的关系。主要实验步骤如下：
（1）用游标卡尺测量垫块厚度，示数如图（b）所示，___________；
（2）接通气泵，将滑块轻放在气垫导轨上，调节导轨至水平；
（3）在右支点下放一垫块，改变气垫导轨的倾斜角度；
（4）在气垫导轨合适位置释放滑块，记录垫块个数和滑块对应的加速度；
（5）在右支点下增加垫块个数（垫块完全相同），重复步骤（4），记录数据如下表：
1
2
3
4
5
6
0.087
0.180
0.260
0.425
0.519
根据表中数据在图（c）上描点，绘制图线___________。
如果表中缺少的第4组数据是正确的，其应该是___________（保留三位有效数字）。
13．（2021·河北卷）某同学利用图1中的实验装置探究机械能变化量与力做功的关系，所用器材有：一端带滑轮的长木板、轻细绳、的钩码若干、光电门2个、数字计时器、带遮光条的滑块（质量为，其上可放钩码）、刻度尺，当地重力加速度为，实验操作步骤如下：
①安装器材，调整两个光电门距离为，轻细绳下端悬挂4个钩码，如图1所示；
②接通电源，释放滑块，分别记录遮光条通过两个光电门的时间，并计算出滑块通过两个光电门的速度；
③保持最下端悬挂4个钩码不变，在滑块上依次增加一个钩码，记录滑块上所载钩码的质量，重复上述步骤；
④完成5次测量后，计算出每次实验中滑块及所载钩码的总质量M、系统（包含滑块、滑块所载钩码和轻细绳悬挂钩码）总动能的增加量及系统总机械能的减少量，结果如下表所示：
0.200
0.250
0.300
0.350
0.400
0.582
0.490
0.392
0.294
0.195
0.393
0.490
0.686
0.785
回答下列问题：
（1）实验中轻细绳所悬挂钩码重力势能的减少量为______J（保留三位有效数字）；
（2）步骤④中的数据所缺数据为______；
（3）若M为横轴，为纵轴，选择合适的标度，在图2中绘出图像______；
若系统总机械能的减少量等于克服摩擦力做功，则物块与木板之间的摩擦因数为______（保留两位有效数字）
14．（2021·河北卷）某同学研究小灯泡的伏安特性，实验室提供的器材有；小灯泡（，），直流电源（），滑动变阻器，量程合适的电压表和电流表，开关和导线若干，设计的电路如图1所示。
（1）根据图1，完成图2中的实物连线______；
（2）按照图1连线后，闭合开关，小灯泡闪亮一下后熄灭，观察发现灯丝被烧断，原因可能是______（单项选择，填正确答案标号）；
A．电流表短路
B．滑动变阻器的滑片接触不良
C．滑动变阻器滑片的初始位置在b端
（3）更换小灯泡后，该同学正确完成了实验操作，将实验数据描点作图，得到图像，其中一部分如图3所示，根据图像计算出P点对应状态下小灯泡的电阻为______（保留三位有效数字）。
15．（2021·浙江卷）(1)用如图所示装置进行“探究功与速度变化的关系”实验。装有砝码的盘用绕过滑轮的细线牵引小车，盘和砝码的重力可当作牵引力。小车运动的位移和速度可以由打点纸带测出，以小车为研究对象，改变砝码质量，便可探究牵引力所做的功与小车速度变化的关系。
①关于这个实验，下列说法正确的是______；
A．需要补偿小车受到阻力的影响
B．该实验装置可以“验证机械能守恒定律”
C．需要通过调节定滑轮使细线与长木板平行
D．需要满足盘和砝码的总质量远小于小车的质量
②如图2所示是两条纸带，实验时打出的应是第______条（填写“I”或“II”）纸带；
③根据实验数据，在坐标纸上画出的W-v2图象是一条过原点的直线，据此图象______（填“能”或“不能”）求出小车的质量。
(2)小明同学在做“测定玻璃的折射率”实验时，发现只有3枚大头针，他把大头针A、B、C插在如图所示位置，并测出了玻璃的折射率。请在答题纸相应方框中画出光路图，标出入射角i和折射角r，并写出折射率n的计算式。____________
16．（2021·浙江卷）在“测定电池的电动势和内阻”实验中，
（1）用如图所示的电路图测量，得到的一条实验数据拟合线如图所示，则该电池的电动势E=______V（保留3位有效数字）；内阻r=______（保留2位有效数字）；
（2）现有如图所示的实验器材，照片中电阻箱阻值可调范围为0～9999Ω，滑动变阻器阻值变化范围为0～10Ω，电流表G的量程为0～3mA、内阻为200Ω，电压表的量程有0～3V和0～15V。请在图3中选择合适的器材，在答题纸相应方框中画出两种测定一节干电池的电动势和内阻的电路图。______
1．（2020·海南卷）在测量定值电阻阻值的实验中，提供的实验器材如下：电压表（量程，内阻），电压表（量程，内阻），滑动变阻器R（额定电流，最大阻值），待测定值电阻，电源E（电动势，内阻不计），单刀开关S，导线若干：
回答下列问题：
（I）实验中滑动变阻器应采用________接法（填“限流”或“分压”）；
（2）将虚线框中的电路原理图补充完整_____________；
（3）根据下表中的实验数据（、分别为电压表﹑的示数），在图（a）给出的坐标纸上补齐数据点，并绘制图像__________；
测量次数
1
2
3
4
5
1.00
1.50
2.00
2.50
3.00
1.61
2.41
3.21
4.02
4.82
（4）由图像得到待测定值电阻的阻值________（结果保留三位有效数字）；
（5）完成上述实验后，若要继续采用该实验原理测定另一个定值电阻（阻值约为）的阻值，在不额外增加器材的前提下，要求实验精度尽可能高，请在图（b）的虚线框内画出你改进的电路图______。
2．（2020·北京卷）在“探究加速度与物体受力、物体质量的关系”实验中，做如下探究：
（1）为猜想加速度与质量的关系，可利用图1所示装置进行对比实验。两小车放在水平板上，前端通过钩码牵引，后端各系一条细线，用板擦把两条细线按在桌上，使小车静止。抬起板擦，小车同时运动，一段时间后按下板擦，小车同时停下。对比两小车的位移，可知加速度与质量大致成反比。关于实验条件，下列正确的是：________(选填选项前的字母)。
A．小车质量相同，钩码质量不同
B．小车质量不同，钩码质量相同
C．小车质量不同，钩码质量不同
（2）某同学为了定量验证(1)中得到的初步关系，设计实验并得到小车加速度与质量的7组实验数据，如下表所示。在图2所示的坐标纸上已经描好了6组数据点，请将余下的一组数据描在坐标纸上，并作出图像______。
次数
1
2
3
4
5
6
7
0.62
0.56
0.48
0.40
0.32
0.24
0.15
0.25
0.29
0.33
0.40
0.50
0.71
1.00
（3）在探究加速度与力的关系实验之前，需要思考如何测“力”。请在图3中画出小车受力的示意图。为了简化“力”的测量，下列说法正确的是：__________（选填选项前的字母）。
A．使小车沿倾角合适的斜面运动，小车受力可等效为只受绳的拉力
B．若斜面倾角过大，小车所受合力将小于绳的拉力
C．无论小车运动的加速度多大，砂和桶的重力都等于绳的拉力
D．让小车的质量远大于砂和桶的质量，砂和桶的重力才近似等于绳的拉力
3．（2020·北京卷）用图1所示的甲、乙两种方法测量某电源的电动势和内电阻（约为1Ω）。其中R为电阻箱，电流表的内电阻约为0.1Ω，电压表的内电阻约为3kΩ。
（1）利用图1中甲图实验电路测电源的电动势E和内电阻r，所测量的实际是图2中虚线框所示“等效电源”的电动势和内电阻。若电流表内电阻用表示，请你用E、r和RA表示出、，并简要说明理由_______。
（2）某同学利用图像分析甲、乙两种方法中由电表内电阻引起的实验误差。在图3中，实线是根据实验数据（图甲：U=IR，图乙：）描点作图得到的U-I图像；虚线是该电源的路端电压U随电流I变化的U-I图像（没有电表内电阻影响的理想情况）。
在图3中，对应图甲电路分析的U-I图像是：__________；对应图乙电路分析的U-I图像是：________。
（3）综合上述分析，为了减小由电表内电阻引起的实验误差，本实验应选择图1中的______（填“甲”或“乙”）。
4．（2020·江苏卷）某同学描绘一种电子元件的关系图象，采用的实验电路图如题图1所示，V为电压表，
mA为电流表，E为电源（电动势约），R为滑动变阻器（最大阻值），为定值电阻，S为开关。
(1)请用笔画线代替导线，将题图2所示的实物电路连接完整____________。
(2)调节滑动变阻器，记录电压表和电流表的示数如下表：
电压
0.000
0.250
0.500
0.650
0.700
0.725
0.750
电流
0.00
0.10
0.25
0.60
1.70
4.30
7.50
请根据表中的数据，在方格纸上作出该元件的图线____________。
(3)根据作出的图线可知，该元件是_________（选填“线性”或“非线性”）元件。
(4)在上述测量中，如果用导线代替电路中的定值电阻，会导致的两个后果是_________。
A．电压和电流的测量误差增大
B．可能因电流过大烧坏待测元件
C．滑动变阻器允许的调节范围变小
D．待测元件两端电压的可调节范围变小
5．（2020·天津卷）某实验小组选用以下器材测定电池组的电动势和内阻，要求测量结果尽量准确。
电压表 （量程，内阻约为）
电流表 （量程，内阻约为）
滑动变阻器 （，额定电流）
待测电池组 （电动势约为，内阻约为）
开关、导线若干
①该小组连接的实物电路如图所示，经仔细检查，发现电路中有一条导线连接不当，这条导线对应的编号是________。
②改正这条导线的连接后开始实验，闭合开关前，滑动变阻器的滑片P应置于滑动变阻器的________端（填“a”或者“b”）
③实验中发现调节滑动变阻器时，电流表读数变化明显但电压表读数变化不明显。为了解决这个问题，在电池组负极和开关之间串联一个阻值为的电阻，之后该小组得到了几组电压表读数U和对应的电流表读数I，并作出图像，如图所示。根据图像可知，电池组的电动势为________V，内阻为________。（结果均保留两位有效数字）
6．（2020·山东卷）实验方案对实验测量的精度有直接的影响，某学习小组对“测量电源的电动势和内阻”的实验方案进行了探究。实验室提供的器材有：
干电池一节（电动势约1.5 V，内阻小于1 Ω）；
电压表V （量程3 V，内阻约3 kΩ）；
电流表A （量程0.6 A，内阻约1 Ω）；
滑动变阻器R （最大阻值为20 Ω）；
定值电阻R1（阻值2 Ω）；
定值电阻R2（阻值5 Ω）；
开关一个，导线若干。
(1)该小组按照图甲所示的电路进行实验，通过调节滑动变阻器阻值使电流表示数逐渐接近满偏，记录此过程中电压表和电流表的示数，利用实验数据在U-I坐标纸上描点，如图乙所示，结果发现电压表示数的变化范围比较小，出现该现象的主要原因是_____。（单选，填正确答案标号）
A．电压表分流
B．干电池内阻较小
C．滑动变阻器最大阻值较小
D．电流 表内阻较小
(2)针对电压表示数的变化范围比较小的问题，该小组利用实验室提供的器材改进了实验方案，重新测量得到的数据如下表所示。
序号
1
2
3
4
5
6
7
I/A
0.08
0.14
0.20
0.26
0.32
0.36
0.40
U/V
1.35
1.20
1.05
0.88
0.73
0.71
0.52
请根据实验数据，回答以下问题：
①答题卡的坐标纸上已标出后3组数据对应的坐标点，请在答题卡的坐标纸上标出前4组数据对应的坐标点并画出U-I图像________。
②根据实验数据可知，所选的定值电阻为_____ （填“R1”或“R2”）。
③用笔画线代替导线，请在答题卡上按照改进后的方案，将实物图连接成完整电路____________。
7．（2020·天津卷）某实验小组利用图1所示装置测定平抛运动的初速度。把白纸和复写纸叠放一起固定在竖直木板上，在桌面上固定一个斜面，斜面的底边ab与桌子边缘及木板均平行。每次改变木板和桌边之间的距离，让钢球从斜面顶端同一位置滚下，通过碰撞复写纸，在白纸上记录钢球的落点。
①为了正确完成实验，以下做法必要的是________。
A．实验时应保持桌面水平
B．每次应使钢球从静止开始释放
C．使斜面的底边ab与桌边重合
D．选择对钢球摩擦力尽可能小的斜面
②实验小组每次将木板向远离桌子的方向移动，在白纸上记录了钢球的4个落点，相邻两点之间的距离依次为、、，示意如图2。重力加速度，钢球平抛的初速度为________m/s。
③图1装置中，木板上悬挂一条铅垂线，其作用是________。
8．（2020·浙江卷）某同学分别用图甲和图乙的电路测量同一节干电池的电动势和内阻。
(1)在答题纸相应的方框中画出图乙的电路图____________；
(2)某次测量时电流表和电压表的示数如图所示，则电流_____，电压_____；
(3)实验得到如图所示的两条直线，图中直线Ⅰ对应电路是图1_____（选填“甲”或“乙”）；
(4)该电池的电动势_____V（保留三位有效数字），内阻_____（保留两位有效数字）。
9．（2020·浙江卷）做“探究加速度与力、质量的关系”实验时，图甲是教材中的实验方案；图乙是拓展方案，其实验操作步骤如下：
（ⅰ）挂上托盘和砝码，改变木板的倾角，使质量为M的小车拖着纸带沿木板匀速下滑；
（ⅱ）取下托盘和砝码，测出其总质量为m，让小车沿木板下滑，测出加速度a；
（ⅲ）改变砝码质量和木板倾角，多次测量，通过作图可得到的关系。
①实验获得如图所示的纸带，计数点a、b、c、d、e、f间均有四个点未画出，则在打d点时小车的速度大小_____（保留两位有效数字）；
②需要满足条件的方案是_____（选填“甲”、“乙”或“甲和乙”）；在作图象时，把作为F值的是_____（选填“甲”、“乙”或“甲和乙”）。
10．（2020·浙江卷）某同学用单摆测量重力加速度，
①为了减少测量误差，下列做法正确的是_____（多选）；
A．摆的振幅越大越好
B．摆球质量大些、体积小些
C．摆线尽量细些、长些、伸缩性小些
D．计时的起、止位置选在摆球达到的最高点处
②改变摆长，多次测量，得到周期平方与摆长的关系图象如图所示，所得结果与当地重力加速度值相符，但发现其延长线没有过原点，其原因可能是_____。
A．测周期时多数了一个周期
B．测周期时少数了一个周期
C．测摆长时直接将摆线的长度作为摆长
D．测摆长时将摆线的长度加上摆球的直径作为摆长
11．（2020·全国卷）某同学利用图（a）所示装置验证动能定理。调整木板的倾角平衡摩擦阻力后，挂上钩码，钩码下落，带动小车运动并打出纸带。某次实验得到的纸带及相关数据如图（b）所示。
已知打出图（b）中相邻两点的时间间隔为0.02 s，从图（b）给出的数据中可以得到，打出B点时小车的速度大小vB=_____m/s，打出P点时小车的速度大小vP=_____m/s（结果均保留2位小数）。
若要验证动能定理，除了需测量钩码的质量和小车的质量外，还需要从图（b）给出的数据中求得的物理量为_________。
12．（2020·全国卷）某同学要研究一小灯泡L（3.6 V，0.30 A）的伏安特性。所用器材有：电流表A1（量程200 mA，内阻Rg1=10.0 Ω），电流表A2（量程500 mA，内阻Rg2=1.0 Ω）、定值电阻R0（阻值R0=10.0 Ω）、滑动变阻器R1（最大阻值10 Ω）、电源E（电动势4.5 V，内阻很小）、开关S和若干导线。该同学设计的电路如图（a）所示。
（1）根据图（a），在图（b）的实物图中画出连线______。
（2）若I1、I2分别为流过电流表A1和A2的电流，利用I1、I2、Rg1和R0写出：小灯泡两端的电压U=_______，流过小灯泡的电流I=_______。为保证小灯泡的安全，I1不能超过_______mA。
（3）实验时，调节滑动变阻器，使开关闭合后两电流表的示数为零。逐次改变滑动变阻器滑片位置并读取相应的I1和I2。所得实验数据在下表中给出。
I1/mA
32
55
85
125
144
173
I2/mA
171
229
299
379
424
470
根据实验数据可算得，当I1=173 mA时，灯丝电阻R=_______Ω（保留1位小数）。
（4）如果用另一个电阻替代定值电阻R0，其他不变，为了能够测量完整的伏安特性曲线，所用电阻的阻值不能小于_______Ω（保留1位小数）。
13．（2020·全国卷）一细绳跨过悬挂的定滑轮，两端分别系有小球A和B，如图所示。一实验小组用此装置测量小球B运动的加速度。
令两小球静止，细绳拉紧，然后释放小球，测得小球B释放时的高度h0=0.590 m，下降一段距离后的高度h=0.100 m；由h0下降至h所用的时间T=0.730 s。由此求得小球B加速度的大小为a=_______m/s2（保留3位有效数字）。
从实验室提供的数据得知，小球A、B的质量分别为100.0 g和150.0 g，当地重力加速度大小为g=9.80 m/s2。根据牛顿第二定律计算可得小球B加速度的大小为a′=_______m/s2（保留3位有效数字）。
可以看出，a′与a有明显差异，除实验中的偶然误差外，写出一条可能产生这一结果的原因：__________。
14．（2020·全国卷）某同学用伏安法测量一阻值为几十欧姆的电阻Rx，所用电压表的内阻为1 kΩ，电流表内阻为0.5Ω。该同学采用两种测量方案，一种是将电压表跨接在图（a）所示电路的O、P两点之间，另一种是跨接在O、Q两点之间。测量得到如图（b）所示的两条U–I图线，其中U与I分别为电压表和电流表的示数。
回答下列问题：
（1）图（b）中标记为II的图线是采用电压表跨接在________（填“O、P”或“O、Q”）两点的方案测量得到的。
（2）根据所用实验器材和图（b）可判断，由图线________（填“I”或“II”）得到的结果更接近待测电阻的真实值，结果为________Ω（保留1位小数）。
（3）考虑到实验中电表内阻的影响，需对（2）中得到的结果进行修正，修正后待测电阻的阻值为________Ω（保留1位小数）。
15．（2020·浙江卷）在“探究加速度与力、质量的关系”和用橡皮筋“探究做功与物体速度变化的关系”实验中
（1）都是通过分析纸带上的点来测量物理量，下列说法正确的是______
A．都需要分析打点计时器打下的第一个点 B．都不需要分析打点计时器打下的第一个点
C．一条纸带都只能获得一组数据 D．一条纸带都能获得多组数据
（2）如图是两条纸带的一部分，A、B、C、…、G是纸带上标出的计数点，每两个相邻的计数点之间还有4个打出的点未画出。其中图_____（填“甲”或“乙”）所示的是用橡皮筋“探究做功与物体速度变化的关系”的实验纸带。“探究加速度与力、质量的关系”实验中，小车的加速度大小a=_____m/s2（保留2位有效数字）。
（3）在用橡皮筋“探究做功与物体速度变化的关系”实验中，平衡阻力后，小车与橡皮筋组成的系统在橡皮筋恢复形变前机械能_____（填“守恒”或“不守恒”）。
16．（2020·浙江卷）（1）小明同学用多用电表测量一未知电阻器的阻值。经过规范操作后，所选欧姆挡倍率及指针位置分别如图甲、乙所示，则此电阻器的阻值为_____Ω
（2）在“测绘小灯泡的伏安特性曲线”实验中：
①如图丙所示，已经连接了一部分电路，请在答题纸上对应位置将电路连接完整_____。
②合上开关后，测出9组Ⅰ、U值，在坐标系中描出各对应点，如图丁所示。请在答题纸对应位置的图中画出此小灯泡的伏安特性曲线_____。
③与图丁中P点对应的状态，小灯泡灯丝阻值最接近______。
A．16.7Ω B．12.4Ω C．6.2Ω
1．（2019·海南卷）某同学利用图（a）的装置测量轻弹簧的劲度系数。图中，光滑的细杆和直尺水平固定在铁架台上，一轻弹簧穿在细杆上，其左端固定，右端与细绳连接；细绳跨过光滑定滑轮，其下端可以悬挂砝码（实验中，每个砝码的质量均为），弹簧右端连有一竖直指针，其位置可在直尺上读出，实验步骤如下：
①在绳下端挂上一个硅码，调整滑轮，使弹簧与滑轮间的细线水平且弹簧与细杆没有接触；
②系统静止后，记录砝码的个数及指针的位置；
③逐次增加砝码个数，并重复步骤②（保持弹簧在弹性限度内）；
④用n表示砝码的个数，l表示相应的指针位置，将获得的数据记录在表格内。
回答下列问题：
(1)根据下表的实验数据在图（b）中补齐数据点并做出图像______；
l
1
2
3
4
5
10.48
10.96
11.45
11.95
12.40
(2)弹簧的劲度系数k可用砝码质量m、重力加速度大小g及图线的斜率表示，表达式为_____；若g取，则本实验中____（结果保留3位有效数字）。
2．（2019·海南卷）用实验室提供的器材设计一个测量电流表内阻的电路。实验室提供的器材为：待测电流表A（量程10mA，内阻约为），滑动变阻器，电阻箱R，电源E（电动势约为6V，内阻可忽略），开关和，导线若干。
(1)根据实验室提供的器材，在图（a）所示虚线框内将电路原理图补充完整，要求滑动变阻器起限流作用____；
(2)将图（b）中的实物按设计的原理图连线____；
(3)若实验提供的滑动变阻器有两种规格
①，额定电流2A ②，额定电流0.5A
实验中应该取___。（填“①”或“②”）
3．（2019·江苏卷）某兴趣小组用如题1图所示的装置验证动能定理．
（1）有两种工作频率均为50Hz的打点计时器供实验选用：
A．电磁打点计时器
B．电火花打点计时器
为使纸带在运动时受到的阻力较小，应选择_______（选填“A”或“B”）．
（2）保持长木板水平，将纸带固定在小车后端，纸带穿过打点计时器的限位孔．实验中，为消除摩擦力的影响，在砝码盘中慢慢加入沙子，直到小车开始运动．同学甲认为此时摩擦力的影响已得到消除．同学乙认为还应从盘中取出适量沙子，直至轻推小车观察到小车做匀速运动．看法正确的同学是_____（选填“甲”或“乙”）．
（3）消除摩擦力的影响后，在砝码盘中加入砝码．接通打点计时器电源，松开小车，小车运动．纸带被打出一系列点，其中的一段如题2图所示．图中纸带按实际尺寸画出，纸带上A点的速度vA=______m/s．
（4）测出小车的质量为M，再测出纸带上起点到A点的距离为L．小车动能的变化量可用ΔEk=算出．砝码盘中砝码的质量为m，重力加速度为g；实验中，小车的质量应______（选填“远大于”“远小于”或“接近”）砝码、砝码盘和沙子的总质量，小车所受合力做的功可用W=mgL算出．多次测量，若W与ΔEk均基本相等则验证了动能定理．
4．（2019·江苏卷）某同学测量一段长度已知的电阻丝的电阻率．实验操作如下：
（1）螺旋测微器如题1图所示．在测量电阻丝直径时，先将电阻丝轻轻地夹在测砧与测微螺杆之间，再旋动_____（选填“A”“B”或“C”），直到听见“喀喀”的声音，以保证压力适当，同时防止螺旋测微器的损坏．
（2）选择电阻丝的_____（选填“同一”或“不同”）位置进行多次测量，取其平均值作为电阻丝的直径．
（3）2图甲中Rx，为待测电阻丝．请用笔画线代替导线，将滑动变阻器接入2图乙实物电路中的正确位置____
（4）为测量R，利用2图甲所示的电路，调节滑动变阻器测得5组电压U1和电流I1的值，作出的U1–I1关系图象如图图所示．接着，将电压表改接在a、b两端，测得5组电压U2和电流I2的值，数据见下表：
U2/V
0.50
1.02
1.54
2.05
2.55
I2/mA
20.0
40.0
60.0
80.0
100.0
请根据表中的数据，在方格纸上作出U2–I2图象．___
（5）由此，可求得电阻丝的Rx=______Ω．根据电阻定律可得到电阻丝的电阻率．
5．（2019·北京卷）用如图1所示装置研究平抛运动．将白纸和复写纸对齐重叠并固定在竖直的硬板上．钢球沿斜槽轨道PQ滑下后从Q点飞出，落在水平挡板MN上．由于挡板靠近硬板一侧较低，钢球落在挡板上时，钢球侧面会在白纸上挤压出一个痕迹点．移动挡板，重新释放钢球，如此重复，白纸上将留下一系列痕迹点．
（1）下列实验条件必须满足的有____________．
A．斜槽轨道光滑
B．斜槽轨道末段水平
C．挡板高度等间距变化
D．每次从斜槽上相同的位置无初速度释放钢球
（2）为定量研究，建立以水平方向为x轴、竖直方向为y轴的坐标系．
a．取平抛运动的起始点为坐标原点，将钢球静置于Q点，钢球的________（选填“最上端”、“最下端”或者“球心”）对应白纸上的位置即为原点；在确定y轴时______（选填“需要”或者“不需要”）y轴与重锤线平行．
b．若遗漏记录平抛轨迹的起始点，也可按下述方法处理数据：如图2所示，在轨迹上取A、B、C三点，AB和BC的水平间距相等且均为x，测得AB和BC的竖直间距分别是y1和y2，则______（选填“大于”、“等于”或者“小于”）．可求得钢球平抛的初速度大小为____________（已知当地重力加速度为g，结果用上述字母表示）．
（3）为了得到平抛物体的运动轨迹，同学们还提出了以下三种方案，其中可行的是____________．
A．从细管水平喷出稳定的细水柱，拍摄照片，即可得到平抛运动轨迹
B．用频闪照相在同一底片上记录平抛小球在不同时刻的位置，平滑连接各位置，即可得到平抛运动轨迹
C．将铅笔垂直于竖直的白纸板放置，笔尖紧靠白纸板，铅笔以一定初速度水平抛出，将会在白纸上留下笔尖的平抛运动轨迹
（4）伽利略曾研究过平抛运动，他推断：从同一炮台水平发射的炮弹，如果不受空气阻力，不论它们能射多远，在空中飞行的时间都一样．这实际上揭示了平抛物体_________．
A．在水平方向上做匀速直线运动
B．在竖直方向上做自由落体运动
C．在下落过程中机械能守恒
（5）牛顿设想，把物体从高山上水平抛出，速度一次比一次大，落地点就一次比一次远，如果速度足够大，物体就不再落回地面，它将绕地球运动，成为人造地球卫星．
同样是受地球引力，随着抛出速度增大，物体会从做平抛运动逐渐变为做圆周运动，请分析原因．
___________________________
6．（2019·天津卷）现测定长金属丝的电阻率．
①某次用螺旋测微器测量金属丝直径的结果如图所示，其读数是______．
②利用下列器材设计一个电路，尽量准确地测量一段金属丝的电阻．这段金属丝的电阻，约为，画出实验电路图，并标明器材代号．
电源 （电动势，内阻约为）
电流表 （量程，内阻）
电流表 （量程，内阻约为）
滑动变阻器 （最大阻值，额定电流）
开关及导线若干
③某同学设计方案正确，测量得到电流表的读数为，电流表的读数为，则这段金属丝电阻的计算式______．从设计原理看，其测量值与真实值相比______（填“偏大”、“偏小”或“相等”）．
7．（2019·天津卷）某小组做测定玻璃的折射率实验，所用器材有：玻璃砖，大头针，刻度尺，圆规，笔，白纸．
①下列哪些措施能够提高实验准确程度______．
A．选用两光学表面间距大的玻璃砖
B．选用两光学表面平行的玻璃砖
C．选用粗的大头针完成实验
D．插在玻璃砖同侧的两枚大头针间的距离尽量大些
②该小组用同一套器材完成了四次实验，记录的玻璃砖界线和四个大头针扎下的孔洞如下图所示，其中实验操作正确的是______．
③该小组选取了操作正确的实验记录，在白纸上画出光线的径迹，以入射点为圆心作圆，与入射光线、折射光线分别交于、点，再过、点作法线的垂线，垂足分别为、点，如图所示，则玻璃的折射率______．（用图中线段的字母表示）
8．（2019·全国卷）用油膜法估算分子大小的实验中，首先需将纯油酸稀释成一定浓度的油酸酒精溶液，稀释的目的是_______________________________________________．实验中为了测量出一滴已知浓度的油酸酒精溶液中纯油酸的体积，可以_____________________________________________________________．为得到油酸分子的直径，还需测量的物理量是_________________________________．
9．（2019·全国卷）某同学利用图示装置测量某种单色光的波长。实验时，接通电源使光源正常发光：调整光路，使得从目镜中可以观察到干涉条纹。回答下列问题：
（1）若想增加从目镜中观察到的条纹个数，该同学可__________；
A．将单缝向双缝靠近
B．将屏向靠近双缝的方向移动
C．将屏向远离双缝的方向移动
D．使用间距更小的双缝
（2）若双缝的间距为d，屏与双缝间的距离为l，测得第1条暗条纹到第n条暗条纹之间的距离为Δx，则单色光的波长λ=_________；
（3）某次测量时，选用的双缝的间距为0．300 mm，测得屏与双缝间的距离为1.20 m，第1条暗条纹到第4条暗条纹之间的距离为7.56 mm。则所测单色光的波长为______________nm（结果保留3位有效数字）。
10．（2019·全国卷）如图（a），某同学设计了测量铁块与木板间动摩擦因数的实验．所用器材有：铁架台、长木板、铁块、米尺、电磁打点计时器、频率50Hz的交流电源，纸带等．回答下列问题：
（1）铁块与木板间动摩擦因数μ=______（用木板与水平面的夹角θ、重力加速度g和铁块下滑的加速度a表示）
（2）某次实验时，调整木板与水平面的夹角θ=30°．接通电源．开启打点计时器，释放铁块，铁块从静止开始沿木板滑下．多次重复后选择点迹清晰的一条纸带，如图（b）所示．图中的点为计数点（每两个相邻的计数点间还有4个点未画出）．重力加速度为9.8 m/s2．可以计算出铁块与木板间的动摩擦因数为_____________（结果保留2位小数）．
11．（2019·全国卷）某小组利用打点计时器对物块沿倾斜的长木板加速下滑时的运动进行研究．物块拖动纸带下滑，打出的纸带一部分如图所示．已知打点计时器所用交流电的频率为50 Hz，纸带上标出的每两个相邻点之间还有4个打出的点未画出．在ABCDE五个点中，打点计时器最先打出的是______点，在打出C点时物块的速度大小为______m/s（保留3位有效数字）；物块下滑的加速度大小为_____m/s2（保留2位有效数字）．
12．（2019·浙江卷）小明想测额定电压为2.5V的小灯泡在不同电压下的电功率的电路．
（1）在实验过程中，调节滑片P，电压表和电流表均有示数但总是调不到零，其原因是的____导线没有连接好（图中用数字标记的小圆点表示接线点，空格中请填写图中的数字，如“7点至8点”）；
（2）正确连好电路，闭合开关，调节滑片P，当电压表的示数达到额定电压时，电流表的指针如图所示，则电流为____A，此时小灯泡的功率为____W
（3）做完实验后小明发现在实验报告上漏写了电压为1.00V时通过小灯泡的电流，但在草稿纸上记录了下列数据，你认为最有可能的是____
A．0.08A B．0.12A C．0.20A
13．（2019·浙江卷）采用如图所示的实验装置做“研究平抛运动”的实验
（1）实验时需要下列哪个器材____
A．弹簧秤 B．重锤线 C．打点计时器
（2）做实验时，让小球多次沿同一轨道运动，通过描点法画出小球平抛运动的轨迹．下列的一些操作要求，正确的是____
A．每次必须由同一位置静止释放小球
B．每次必须严格地等距离下降记录小球位置
C．小球运动时不应与木板上的白纸相接触
D．记录的点应适当多一些
（3）若用频闪摄影方法来验证小球在平抛过程中水平方向是匀速运动，记录下如图所示的频闪照片．在测得x1，x2，x3，x4后，需要验证的关系是________________．已知频闪周期为T，用下列计算式求得的水平速度，误差较小的是____
A． B． C． D．
14．（2019·浙江卷）为了比较精确地测定阻值未知的定值电阻Rx，小明设计了如图所示的电路．
（1）实验时，闭合开关S，滑动变阻器的滑片滑至合适位置保持不变，将c点先后与a、b点连接，发现电压表示数变化较大，电流表示数基本不变，则测量时应将c点接________（选填“a点”或“b点”），按此连接测量，测量结果___________（选填“小于”、“等于”或“大于”）Rx的真实值．
（2）根据实验测得的6组数据，在图2中描点，作出了2条图线．你认为正确的是_____（选填“”或“”），并由图线求出电阻Rx=________Ω．（保留两位有效数字）
15．（2019·浙江卷）（1）在“探究求合力的方法”的实验中，下列操作正确的是（_______）
A．在使用弹簧秤时，使弹簧秤与木板平面平行
B．每次拉伸橡皮筋时，只要使橡皮筋伸长量相同即可
C．橡皮筋应与两绳夹角的平分线在同一直线上
D．描点确定拉力方向时，两点之间的距离应尽可能大一些
（2）在“探究加速度与力、质量的关系”的实验中，两个相同的小车放在光滑水平板上，前段各系一条细绳，绳的另一端跨过定滑轮各挂一个小盘，盘中可放重物．小车的停和动通过用黑板擦按住小车后的细线和抬起来控制，如图1所示．实验要求小盘和重物所受的重力近似等于使小车做匀加速直线运动的力．
请指出图2中错误之处：_______________________________．
调整好装置后，在某次实验中测得两小车的位移分别是x1和x2，则两车的加速度之比为_______________．
16．（2019·浙江卷）小明做“探究碰撞中的不变量”实验的装置如图1所示，悬挂在O点的单摆由长为l的细线和直径为d的小球A组成，小球A与放置在光滑支撑杆上的直径相同的小球B发生对心碰撞，碰后小球A继续摆动，小球B做平抛运动．
（1）小明用游标卡尺测小球A直径如图2所示，则d=_______mm．又测得了小球A质量m1，细线长度l，碰撞前小球A拉起的角度α和碰撞后小球B做平抛运动的水平位移x、竖直下落高度h．为完成实验，还需要测量的物理量有：______________________．
（2）若A、B两球碰后粘在一起形成新单摆，其周期_________（选填“小于”、“等于”或“大于”）粘合前单摆的周期（摆角小于5°）．
相关试卷
三年高考（2019-2021）物理试题分项汇编专题15近代物理含答案： 这是一份三年高考（2019-2021）物理试题分项汇编专题15近代物理含答案，文件包含三年高考2019-2021物理试题分项汇编专题15近代物理含答案doc、三年高考2019-2021物理试题分项汇编专题15近代物理学生版doc等2份试卷配套教学资源，其中试卷共37页， 欢迎下载使用。
三年高考（2019-2021）物理试题分项汇编专题14光学含答案： 这是一份三年高考（2019-2021）物理试题分项汇编专题14光学含答案，文件包含三年高考2019-2021物理试题分项汇编专题14光学含答案doc、三年高考2019-2021物理试题分项汇编专题14光学学生版doc等2份试卷配套教学资源，其中试卷共45页， 欢迎下载使用。
三年高考（2019-2021）物理试题分项汇编专题13热学含答案： 这是一份三年高考（2019-2021）物理试题分项汇编专题13热学含答案，文件包含三年高考2019-2021物理试题分项汇编专题13热学含答案doc、三年高考2019-2021物理试题分项汇编专题13热学学生版doc等2份试卷配套教学资源，其中试卷共44页， 欢迎下载使用。
