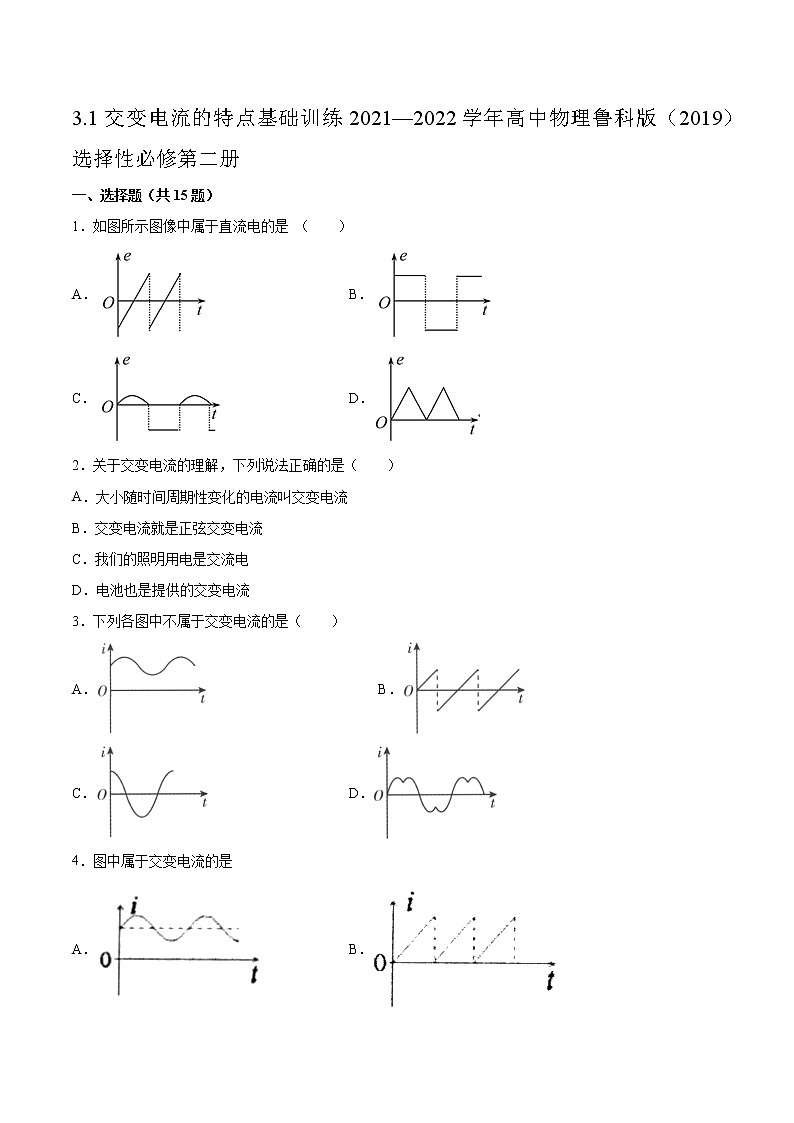

3.1交变电流的特点基础训练2021—2022学年高中物理鲁科版（2019）选择性必修第二册

一、选择题（共15题）

1．如图所示图像中属于直流电的是 （　　）

A． B．

C． D．

2．关于交变电流的理解，下列说法正确的是（    ）

A．大小随时间周期性变化的电流叫交变电流

B．交变电流就是正弦交变电流

C．我们的照明用电是交流电

D．电池也是提供的交变电流

3．下列各图中不属于交变电流的是（    ）

A．                         B．

C． D．

4．图中属于交变电流的是

A． B．

C． D．

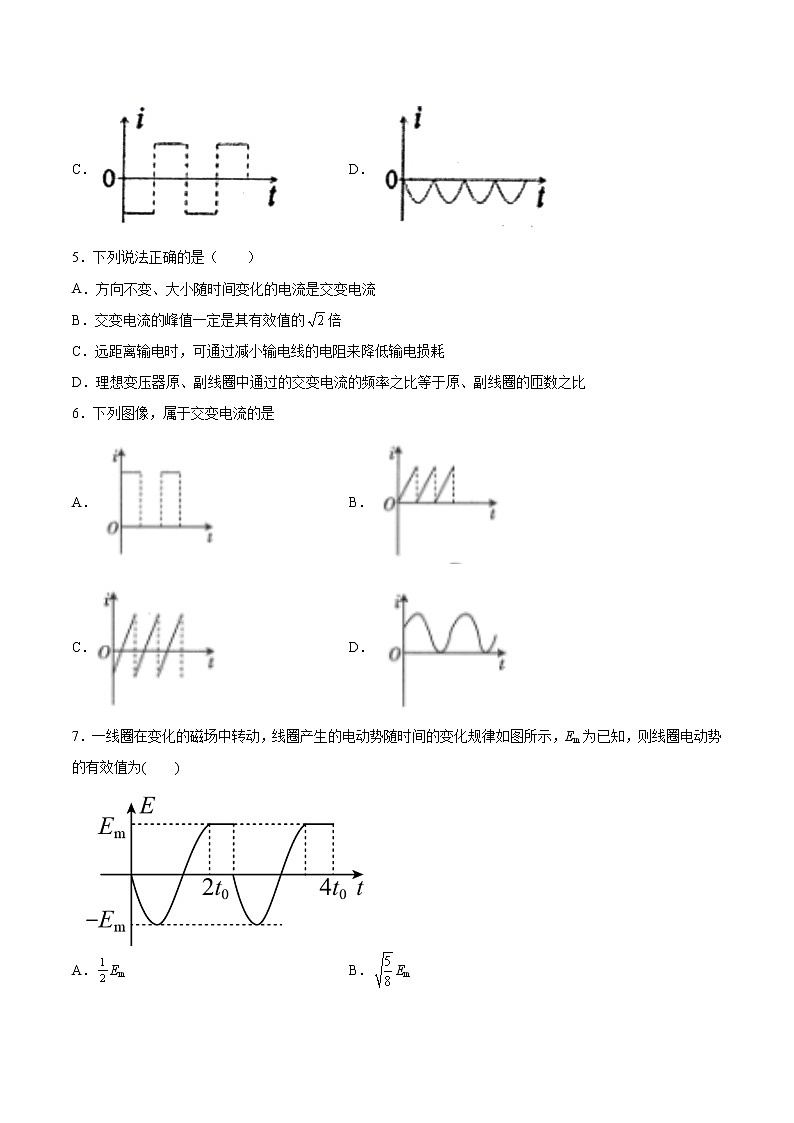

5．下列说法正确的是（　　）

A．方向不变、大小随时间变化的电流是交变电流

B．交变电流的峰值一定是其有效值的倍

C．远距离输电时，可通过减小输电线的电阻来降低输电损耗

D．理想变压器原、副线圈中通过的交变电流的频率之比等于原、副线圈的匝数之比

6．下列图像，属于交变电流的是

A． B．

C． D．

7．一线圈在变化的磁场中转动，线圈产生的电动势随时间的变化规律如图所示，Em为已知，则线圈电动势的有效值为(　　)

A．Em B．Em

C．Em D．Em

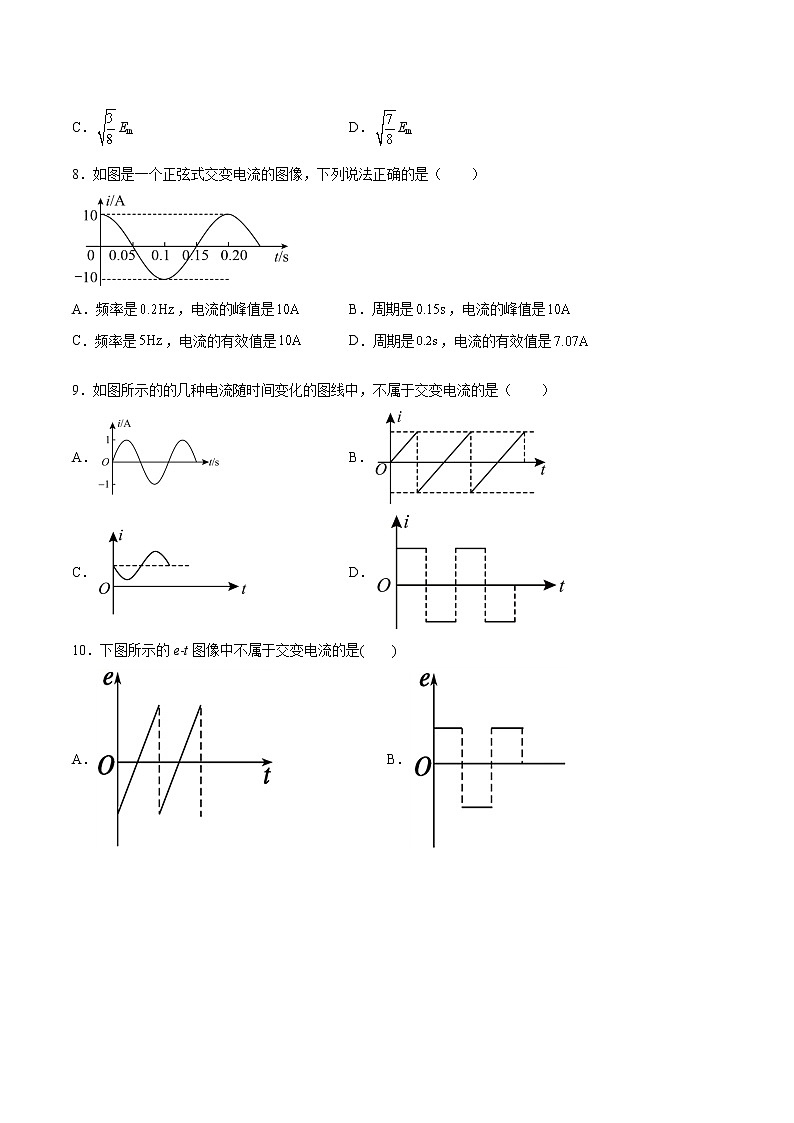

8．如图是一个正弦式交变电流的图像，下列说法正确的是（　　）

A．频率是，电流的峰值是 B．周期是，电流的峰值是

C．频率是，电流的有效值是 D．周期是，电流的有效值是

9．如图所示的的几种电流随时间变化的图线中，不属于交变电流的是（　　）

A． B．

C． D．

10．下图所示的e-t图像中不属于交变电流的是(　　)

A．                B．

C．                D．

11．下列电流随时间变化的图像中，属于交变电流的是（　　）

A． B．

C． D．

12．电动车的电源电压基本是稳定的48V、60V、72V，电动车是怎么实现变功率运行的呢？一位电子爱好者查询资料后发现了其中的奥秘：转动电动车转把时，电源并不是一直给电机供电的，而是由一种控制芯片采用不同的间断方式给电机供电，这样电动车就实现了以不同的功率运行。如图所示是控制芯片给电机的两种不同供电方式，曲线部分视为正弦波的太周期，假设供电电压不变，图甲、图乙中电压的有效值之比为（ ）

A． B． C． D．

13．下图中不属于交变电流的是（　　）

A．

B．

C．

D．

14．甲、乙图分别表示两种电压的波形，其中甲图所示的电压按正弦规律变化．下列说法正 确的是

A．甲图表示交流电，乙图表示直流电

B．甲图电压的有效值为220 V,乙图电压的有效值小于220 V

C．乙图电压的瞬时值表达式为

D．甲图电压经过匝数比为1 : 10的变压器变压后，频率变为原来的10倍

15．下列说法正确的是

A．方向不变、大小随时间变化的电流是交变电流

B．远距离输电时，可通过减小输电线的电阻来降低输电损耗

C．交变电流的峰值一定是其有效值的倍

D．理想变压器原、副线圈中通过的交变电流的频率之比等于原、副线圈的匝数之比

二、填空题（共5题）

16．直流：_________不随时间变化的电流称为直流。

17．交变电流：大小和方向随时间做_________变化的电流叫作交变电流，简称_________。

18．交变电流：电流，电压随时间做________，这样的电流叫做交变电流。我们把交变电流完成一次周期性变化所需的________，叫做它的周期。交流电在1s内完成的周期性变化的________叫做它的频率。

19．用测电笔辨别火线和零线时，应用手接触_____，笔尖接触电线，______表明接触的是零线。

20．我们的家庭用电是__________电（填“交流”或“直流”）。

三、综合题（共4题）

21．一个标有“220V 60W的灯泡能接220V的交流电源上吗?一个耐压值为220V的电容呢?为什么?

22．我国交变电流的周期和频率各是多少?家用交变电流电压的有效值、最大值又是多少?

23．家用电子调光灯的调光功能是用电子线路将输入的正弦式交流电压的波形截去一部分来实现的,由截去部分的多少来调节电压,从而实现灯光的可调,比过去用变压器调压方便且体积小.某电子调光灯经调整后电压波形如图所示,求灯泡两端的电压的有效值？

24．阻值相等的甲、乙两电阻分别接到图（a）和（b）所示的方波交变电压、正弦式交变电压电路中，两种电压的周期和峰值都相等。求两电阻的电功率之比。

参考答案

1．D

2．C

3．A

4．C

5．C

6．C

7．B

8．D

9．C

10．D

11．C

12．C

13．D

14．B

15．B

16．方向

17．周期性    交流

18．周期性变化    时间    次数

19．笔尾金属体    氖管不发光

20．交流

21．

一个标有“220V 60W的灯泡，额定电压有效值为220V，则能接220V的交流电源上；因交流电的最大值为311V，则耐压值为220V的电容不能接到该电源上。

22．0.02s；50Hz；220V；311V

23．

24．2：1
