2022年河南省周口市沈丘县中考物理一模试题(word版含答案)
展开
这是一份2022年河南省周口市沈丘县中考物理一模试题(word版含答案)，共29页。试卷主要包含了填空题，选择题，作图题，实验探究题，综合应用题等内容，欢迎下载使用。

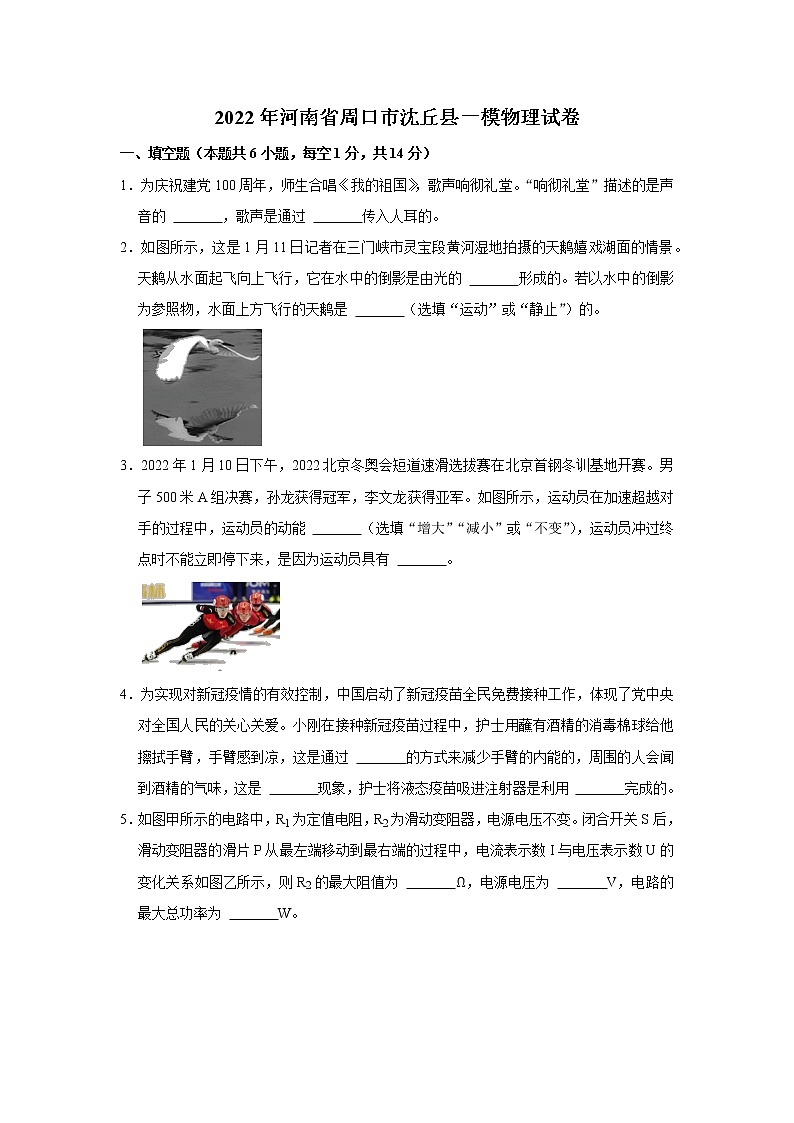

2022年河南省周口市沈丘县一模物理试卷
一、填空题（本题共6小题，每空1分，共14分）
1．为庆祝建党100周年，师生合唱《我的祖国》，歌声响彻礼堂。“响彻礼堂”描述的是声音的 ，歌声是通过 传入人耳的。
2．如图所示，这是1月11日记者在三门峡市灵宝段黄河湿地拍摄的天鹅嬉戏湖面的情景。天鹅从水面起飞向上飞行，它在水中的倒影是由光的 形成的。若以水中的倒影为参照物，水面上方飞行的天鹅是 （选填“运动”或“静止”）的。
3．2022年1月10日下午，2022北京冬奥会短道速滑选拔赛在北京首钢冬训基地开赛。男子500米A组决赛，孙龙获得冠军，李文龙获得亚军。如图所示，运动员在加速超越对手的过程中，运动员的动能 （选填“增大”“减小”或“不变”），运动员冲过终点时不能立即停下来，是因为运动员具有 。
4．为实现对新冠疫情的有效控制，中国启动了新冠疫苗全民免费接种工作，体现了党中央对全国人民的关心关爱。小刚在接种新冠疫苗过程中，护士用蘸有酒精的消毒棉球给他擦拭手臂，手臂感到凉，这是通过 的方式来减少手臂的内能的，周围的人会闻到酒精的气味，这是 现象，护士将液态疫苗吸进注射器是利用 完成的。
5．如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变。闭合开关S后，滑动变阻器的滑片P从最左端移动到最右端的过程中，电流表示数I与电压表示数U的变化关系如图乙所示，则R2的最大阻值为 Ω，电源电压为 V，电路的最大总功率为 W。
6．如图所示，工人用叉车将货物从地面提升到某一高度。请你结合叉车的部位和工作情景提出个物理问题，并做出简要的回答，不得与示例重复。
示例：问题：为什么叉车能把货物提起？
解释：力可以改变物体的运动状态。
问题： ？
解释： 。
二、选择题（本题共8小题，每小题2分，共16分。第7-12题每小题只有一个选项符合题目要求；第13-14题每小题有两个选项符合题目要求，全部选对得2分，选对但不全的得1分，有选错的得0分）
7．下列估计值中，最接近实际的是（ ）
A．人体的正常体温约42℃
B．一名中学生的质量约为50kg
C．人步行速度约10m/s
D．人体平均密度约1kg/cm3

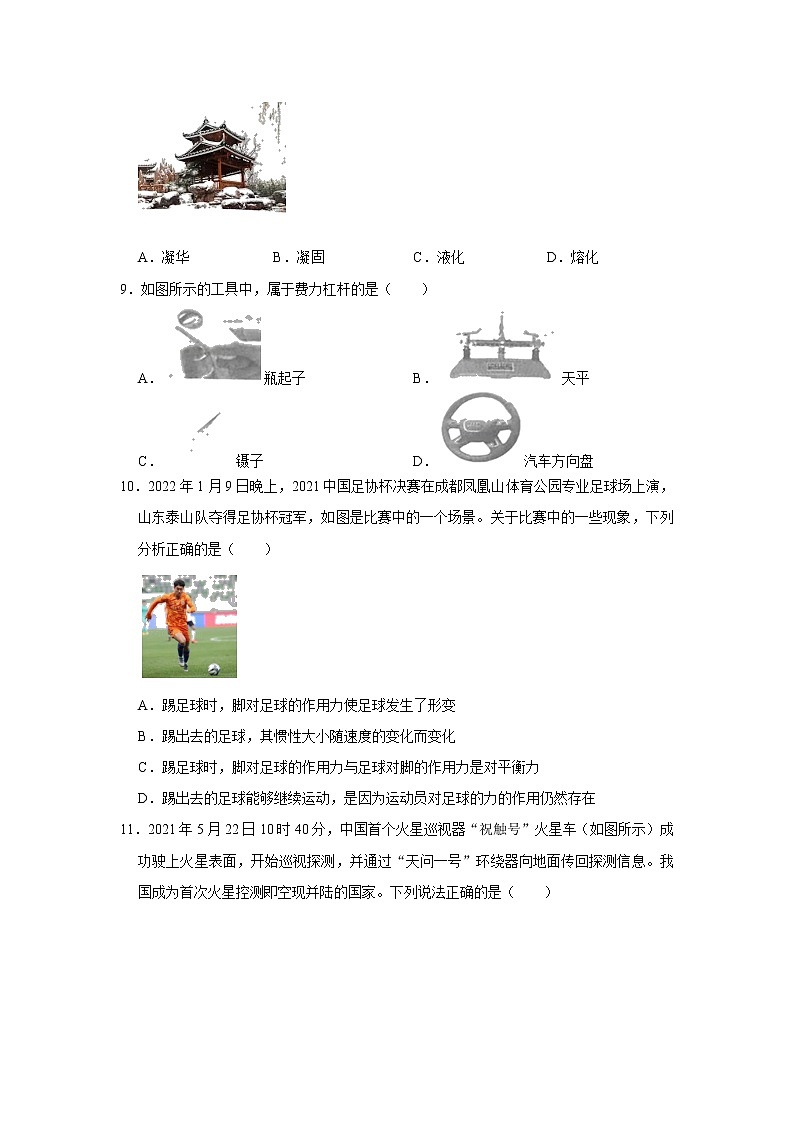

8．2022年1月初，新年第一场雪飘然而至，郑州绿博园里白茫茫一片，缥缈若仙境，如图所示，雪的形成属于（ ）
A．凝华 B．凝固 C．液化 D．熔化
9．如图所示的工具中，属于费力杠杆的是（ ）
A．瓶起子 B．天平
C．镊子 D．汽车方向盘
10．2022年1月9日晚上，2021中国足协杯决赛在成都凤凰山体育公园专业足球场上演，山东泰山队夺得足协杯冠军，如图是比赛中的一个场景。关于比赛中的一些现象，下列分析正确的是（ ）
A．踢足球时，脚对足球的作用力使足球发生了形变
B．踢出去的足球，其惯性大小随速度的变化而变化
C．踢足球时，脚对足球的作用力与足球对脚的作用力是对平衡力
D．踢出去的足球能够继续运动，是因为运动员对足球的力的作用仍然存在
11．2021年5月22日10时40分，中国首个火星巡视器“祝触号”火星车（如图所示）成功驶上火星表面，开始巡视探测，并通过“天问一号”环绕器向地面传回探测信息。我国成为首次火星控测即空现并陆的国家。下列说法正确的是（ ）
A．环绕器利用超声波向地面传送信息
B．太阳能电池板所利用的太阳能是不可再生能源
C．相机拍照时镜头与火星表面的距离应小于镜头的焦距
D．配置六个车轮是为了减小火星车对火星表面的压强
12．下列对有关现象的描述，正确的是（ ）
A．水蒸气冲开橡胶塞，是将机械能转化为内能
B．寒冷的冬天人们常搓手，这是利用热传递的方式改变内能的
C．发光二极管是利用金属的导电性制成的
D．形成“爆炸头”，是因为头发上带同种电荷而互相排斥
（多选）13．如图所示是燃油汽车启动装置的电路简图。汽车启动时，需将钥匙插入仪表板上的钥匙孔并旋转，则下列分析正确的是（ ）
A．旋转钥匙相当于断开开关
B．电磁铁是利用电流的磁效应来工作的
C．电磁铁通电后电磁铁的上端为N极
D．电动机工作时将电能全部转化为机械能
（多选）14．放在水平桌面上的甲、乙两个相同的容器盛有不同的液体，现将两个相同的物块分别放在两容器中，当物块静止时，两容器中的液面恰好相平，两物块所处的位置如图所示，则（ ）
A．甲容器中物块排开液体的重力较大
B．甲容器底受到的压强大
C．乙容器中物块受到的浮力大
D．乙容器中的液体密度小
三、作图题（本题共2小题，每小题2分，共4分）
15．如图所示，物块M正在加速下沉，请画出此时物块受到的重力与浮力。
16．如图所示，两灯泡的额定电压均为220V。当开关闭合后，两灯都正常发光，且插座不受开关控制，请将电路连接完整。
四、实验探究题（本题共3小题，第17题4分，第18题6分，第19题9分，共19分）
17．小明在探究“凸透镜成像的规律”的实验中：
（1）实验前要调整烛焰、凸透镜、光屏三者的中心在 。实验一段时间后，他发现光屏上的像位置偏上，那么他应该把凸透镜向 （填“上”或“下”）适当调节，才能实现在光屏的中央。
（2）当他将蜡烛、凸透镜、光屏调整到图甲所示位置时，烛焰恰好在光屏上成清晰的像（像未画出），此时的成像原理与 （填“放大镜”，“投影仪”或“照相机”）相同，若将蜡烛向右移动10cm，保持凸透镜的位置不变，则应将光屏向 （填“左”或“右”）移动适当距离，使光屏上再次成清晰的像，此时所成的像跟原来的相比要 （填“大”或“小”）一些。
（3）小明近日发现自己看不清黑板，到医院检查，医生告诉他患上了近视，近视眼的成像示意图为 （填“乙”或“丙”）图，可以使用 （填“凸透镜”或“凹透镜”）加以矫正。
18．教室的门栓坏了，门经常被风吹开，这是门与门框间摩擦太小的缘故。摩擦力的大小与什么因素有关呢？于是同学们利用长木板、毛巾、长方体物块A、B，以及弹簧测力计做了如图所示的实验。
（1）如图甲所示将物块A放在水平木板上，水平匀速拉动测力计，根据 知识可知：物块所受滑动摩擦力大小等于测力计的示数。
（2）比较甲、丙两图可以得出的结论是：接触面粗糙程度相同时， 。
（3）请你利用上述分析得出的结论，写出一种能将门关紧的具体方法： 。
（4）本实验存在的一个操作上的难点是：在拉动物块A的时候很难保持匀速运动，弹簧测力计的示数不稳定，导致该现象的原因是 （选填序号：①“滑动摩擦力”，②“手对弹簧测力计拉力”）大小变化导致的。
（5）同学们经过讨论并反复验证，改进了实验方案，如图丁所示：
①改进后，同学们在进行实验时，不需要匀速拉动长木板，这是因为滑动摩擦力大小与物体相对木板 无关：
②弹簧测力计示数稳定时，木块受到木板的 （选填“滑动”或“静”）摩擦力和弹簧测力计的拉力是一对平衡力。
19．在“测量小灯泡额定功率”的实验中，小灯泡的额定电压为2.5V。
（1）请你用笔画线代替导线将图甲中的实物电路连接完整。
（2）实验前应将滑动变阻器R的滑片P置于 （选填“A”或“B”）端。
（3）正确连接电路后，闭合开关，发现小灯泡不亮，电流表有示数，电压表无示数，出现该状况的原因是 。（填字母序号）
A.电流表内部断路了
B.灯座内部出现了短路
C.小灯泡的灯丝断了
（4）排除故障后，闭合开关，调节滑动变阻器的滑片P，使电压表的示数为2.5V，此时电流表的示数如图乙所示，其读数为 A，小灯泡的额定功率为 W。
（5）该实验装置不能完成的实验是 。（填字母序号）
A.探究串联电路中的电流规律
B.探究串联电路中的电压规律
C.探究电流与电压的关系
（6）另一组的小芳在进行实验时发现电流表已损坏无法使用，老师给她一个已知阻值为R0的定值电阻，同学们设计了如图丙所示的电路，并正确测出了小灯泡的额定功率，已知电源电压不变，实验步骤如下：
①闭合开关S、S1，断开S2，调节滑动变阻器的滑片P，使电压表读数为小灯泡的额定电压U额；
② ，保持滑动变阻器滑片P位置不动，读出此时电压表的示数为U；
③小灯泡额定功率的表达式P额＝ （用U额、U、R0表示）。
五、综合应用题（本题共2小题，第20题8分，第21题9分，共17分）
20．“绿色出行，低碳生活”。新能源汽车因环保、节能、高效等优势，成为人们日常使用的重要交通工具。如图是国内某型号的新能源汽车，满载时的总质量为1.6×103kg，静止时与地面的总接触面积为0.1m2，在平直公路上匀速行驶100m，用时50s，此过程中汽车牵引力做功1.5×106J。（g取10N/kg）
（1）给电动汽车充电时，电能转化为 能；汽车在行驶时对路面的压力比静止时 （选填“增大”、“减小”或“不变”）。
（2）求汽车静止时对水平地面的压强。
（3）求汽车匀速行驶时的速度及所受的牵引力。
（4）从环境的角度，纯电动汽车与常用燃油汽车相比，具有什么优点（说一条即可）？
21．如图甲是某品牌智能体重秤，图乙是它的电路结构图，R为定值电阻，秤盘下方的电阻R为压敏电阻，其阻值随所受压力大小的变化关系图像如图丙所示。已知电源电压为6V保持不变。
（1）压敏电阻R所受压力增大时，电压表的示数将 （选填“变大”“变小”或“不变”）；定值电阻R0在电路中的作用是 。
（2）体重为600N的小勇站在体重秤上时，电压表示数为2.4V，则R0的阻值是多少？
（3）若小华站在体重秤上，5s内完成了称量体重的过程，这段时间内体重秤消耗的电能是0.45J，则小华的体重为多少牛？
2022年河南省周口市沈丘县一模物理试卷
答案与解析
一、填空题（本题共6小题，每空1分，共14分）
1．为庆祝建党100周年，师生合唱《我的祖国》，歌声响彻礼堂。“响彻礼堂”描述的是声音的 响度 ，歌声是通过 空气 传入人耳的。
【分析】（1）声音的三个特征分别是：音调、响度、音色，是从不同角度描述声音的，音调指声音的高低，由振动频率决定；响度指声音的强弱或大小，与振幅和距离有关；音色是由发声体本身决定的一个特性。
（2）声音的传播靠介质，气体、液体、固体都可作为传播声音的介质。
【解答】解：“响彻礼堂”描述的是声音的响度，歌声是通过空气传入人耳的。
故答案为：响度；空气。
2．如图所示，这是1月11日记者在三门峡市灵宝段黄河湿地拍摄的天鹅嬉戏湖面的情景。天鹅从水面起飞向上飞行，它在水中的倒影是由光的 反射 形成的。若以水中的倒影为参照物，水面上方飞行的天鹅是 运动 （选填“运动”或“静止”）的。
【分析】水中的倒影是由光的反射形成的虚像，
平面镜成像的特点：成虚像，像和物体大小相等、像和物体关于平面镜对称、像到平面镜的距离和物体到平面镜的距离相等；
在研究物体运动时，要选择参照的标准，即参照物，物体的位置相对于参照物发生变化，则运动，不发生变化，则静止。
【解答】解：天鹅在水中的倒影是由光的反射形成的虚像；
若以水中的倒影为参照物，水面上方飞行的天鹅与倒影之间发生了位置的变化，是运动的。
故答案为：反射；运动。
3．2022年1月10日下午，2022北京冬奥会短道速滑选拔赛在北京首钢冬训基地开赛。男子500米A组决赛，孙龙获得冠军，李文龙获得亚军。如图所示，运动员在加速超越对手的过程中，运动员的动能 增大 （选填“增大”“减小”或“不变”），运动员冲过终点时不能立即停下来，是因为运动员具有 惯性 。
【分析】（1）动能大小的影响因素：质量和速度；质量越大，速度越大，动能越大；
（2）物体保持原来运动状态不变的性质叫惯性。
【解答】解：（1）运动员在加速超越对手的过程中，运动员的质量不变，速度变大，其动能增大；
（2）运动员冲过终点时不能立即停下来，是因为运动员具有惯性，仍会保持原来的运动状态。
故答案为：增大；惯性。
4．为实现对新冠疫情的有效控制，中国启动了新冠疫苗全民免费接种工作，体现了党中央对全国人民的关心关爱。小刚在接种新冠疫苗过程中，护士用蘸有酒精的消毒棉球给他擦拭手臂，手臂感到凉，这是通过 热传递 的方式来减少手臂的内能的，周围的人会闻到酒精的气味，这是 扩散 现象，护士将液态疫苗吸进注射器是利用 大气压 完成的。
【分析】（1）改变物体内能有两种方式：做功和热传递，做功实质是能量的转化，热传递实质是能量的转移；
（2）分子都在不停地做无规则运动；不同物质接触时，彼此进入对方的现象叫扩散，扩散现象说明分子总在不停地做无规则运动；
（3）大气压的在生活中有广泛的应用，呼吸、注射器吸药液、吸管吸饮料、抽水机等等。
【解答】解：（1）用蘸有酒精的消毒棉球擦拭手臂，手臂感到凉，是酒精由液态变成了气态，发生了汽化现象，汽化吸热，使皮肤的温度降低，是通过热传递的方式改变内能的；
（2）用酒精消毒时，周围的人会闻到酒精的气味，这是扩散现象，说明分子都在不停地做无规则运动；
（3）注射器能将药液吸入针筒是因为针筒内的气压较小，外界大气压把药液压入针筒。
故答案为：热传递；扩散；大气压。
5．如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变。闭合开关S后，滑动变阻器的滑片P从最左端移动到最右端的过程中，电流表示数I与电压表示数U的变化关系如图乙所示，则R2的最大阻值为 20 Ω，电源电压为 6 V，电路的最大总功率为 3.6 W。
【分析】（1）由甲图可知，闭合开关，两电阻串联，电压表测R2两端的电压，电流表测电路中的电流。
当滑动变阻器接入电路中的电阻为0时，电路中的电流最大，由乙图可知此时电路中的电流I1，根据欧姆定律可得，电源的电压的表达式；
当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，由乙图可知此时电路中的电流I2，根据欧姆定律可知滑动变阻器的最大阻值；
根据串联电路的电压特点和欧姆定律可知此时电源电压的表达式，联立两个电源电压的表达式可得出电源电压和R1的阻值；
（2）电源电压不变，根据P＝UI可知，电路中电流最大时，总功率最大，根据P＝UI可得出电路总功率的最大值。
【解答】解：（1）由甲图可知，闭合开关，两电阻串联，电压表测R2两端的电压，电流表测电路中的电流。
当滑动变阻器接入电路中的电阻为0时，电路中的电流最大，
由乙图可知I1＝0.6A，
根据欧姆定律可得，电源的电压：
U＝I1R1＝0.6A×R1，
当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，
由乙图可知，I2＝0.2A，U2＝4V，
滑动变阻器的最大阻值：
R2=U2I2=4V0.2A=20Ω；
串联电路中总电压等于各分电压之和，
电源的电压：U＝I2R1+U2＝0.2A×R1+4V，
电源电压不变，则有：
0.6A×R1＝0.2A×R1+4V，
解得：R1＝10Ω，
电源的电压U＝0.6A×R1＝0.6A×10Ω＝6V；
（2）电源电压不变，根据P＝UI可知，电路中电流最大时，总功率最大，为P大＝UI1＝6V×0.6A＝3.6W。
故答案为：20；6；3.6。
6．如图所示，工人用叉车将货物从地面提升到某一高度。请你结合叉车的部位和工作情景提出个物理问题，并做出简要的回答，不得与示例重复。
示例：问题：为什么叉车能把货物提起？
解释：力可以改变物体的运动状态。
问题： 叉车把货物从地面提升到某一高度，叉车对货物做功了吗 ？
解释： 做功了，有力作用在物体上，物体在力的方向上移动了距离 。
【分析】（1）做功的两个必要因素：作用在物体上的力、物体在力的方向上通过的距离；二者缺一不可；
（2）重力势能的大小与质量、高度有关。
【解答】解：（1）问题：叉车把货物从地面提升到某一高度，叉车对货物做功了吗？
回答：做功了，有力作用在物体上，物体在力的方向上移动了距离。
（2）问题：货物被提升时，货物的重力势能增加了吗？
回答：增加了，因为质量不变，高度增加，货物的重力势能增加。
故答案为：叉车把货物从地面提升到某一高度，叉车对货物做功了吗；做功了，有力作用在物体上，物体在力的方向上移动了距离。
二、选择题（本题共8小题，每小题2分，共16分。第7-12题每小题只有一个选项符合题目要求；第13-14题每小题有两个选项符合题目要求，全部选对得2分，选对但不全的得1分，有选错的得0分）
7．下列估计值中，最接近实际的是（ ）
A．人体的正常体温约42℃
B．一名中学生的质量约为50kg
C．人步行速度约10m/s
D．人体平均密度约1kg/cm3
【分析】首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案。
【解答】解：A、人体的正常体温约37℃，故A错误；
B、中学生的质量约为50kg，符合实际，故B正确；
C、人步行速度约1m/s，故C错误；
D、人体平均密度与水接近，约1g/cm3，故D错误。
故选：B。
8．2022年1月初，新年第一场雪飘然而至，郑州绿博园里白茫茫一片，缥缈若仙境，如图所示，雪的形成属于（ ）
A．凝华 B．凝固 C．液化 D．熔化
【分析】物质由气态直接变成固态的过程叫凝华。
【解答】解：雪是空气中水蒸气遇冷凝华形成的。
故选：A。
9．如图所示的工具中，属于费力杠杆的是（ ）
A．瓶起子 B．天平
C．镊子 D．汽车方向盘
【分析】结合图片和生活经验分析动力臂和阻力臂的大小关系，当动力臂大于阻力臂时，是省力杠杆；当动力臂小于阻力臂时，是费力杠杆；当动力臂等于阻力臂时，是等臂杠杆。
【解答】解：A、瓶盖起子在使用过程中，动力臂大于阻力臂，是省力杠杆，故A错误；
B、天平在使用过程中，动力臂等于阻力臂，既不是省力杠杆也不是费力杠杆，故B错误；
C、镊子在使用过程中，动力臂小于阻力臂，是费力杠杆，故C正确；
D、汽车方向盘属于轮轴，在使用过程中，动力臂大于阻力臂，是省力杠杆，故D错误。
故选：C。
10．2022年1月9日晚上，2021中国足协杯决赛在成都凤凰山体育公园专业足球场上演，山东泰山队夺得足协杯冠军，如图是比赛中的一个场景。关于比赛中的一些现象，下列分析正确的是（ ）
A．踢足球时，脚对足球的作用力使足球发生了形变
B．踢出去的足球，其惯性大小随速度的变化而变化
C．踢足球时，脚对足球的作用力与足球对脚的作用力是对平衡力
D．踢出去的足球能够继续运动，是因为运动员对足球的力的作用仍然存在
【分析】（1）力的作用效果：可以改变物体的运动状态，可以使物体发生形变；
（2）物体保持原来运动状态不变的性质叫做惯性，惯性只与质量有关；
（3）一对平衡力必须大小相等、方向相反、作用在一条直线上、作用在同一物体上。
【解答】解：A、力可以使物体发生形变，所以踢足球时，脚对足球的作用力使足球发生了形变，故A正确；
B、惯性大小只与物体的质量有关，与物体的运动速度无关，踢出去的足球质量不变，其惯性大小不变，故B错误；
C、踢足球时，足球对脚的作用力与脚对足球的作用力，作用在两个物体上，所以这两个力不是一对平衡力，故C错误；
D、踢出去的足球在空中能够继续飞行，是由于踢出去的足球具有惯性，足球不再受到运动员的作用力，故D错误。
故选：A。
11．2021年5月22日10时40分，中国首个火星巡视器“祝触号”火星车（如图所示）成功驶上火星表面，开始巡视探测，并通过“天问一号”环绕器向地面传回探测信息。我国成为首次火星控测即空现并陆的国家。下列说法正确的是（ ）
A．环绕器利用超声波向地面传送信息
B．太阳能电池板所利用的太阳能是不可再生能源
C．相机拍照时镜头与火星表面的距离应小于镜头的焦距
D．配置六个车轮是为了减小火星车对火星表面的压强
【分析】（1）真空不能传声，但电磁波可以在真空中传播；
（2）使用之后可以在短时间内从自然界中再次产生的能源是可再生能源，使用之后在短时间内无法在自然界中再次产生的能源是不可再生能源；
（3）当物距大于二倍焦距时，凸透镜成倒立、缩小的实像；
（4）减小压强的方法：压力一定时，受力面积越大，压强越小。受力面积一定时，压力越小，压强越小。
【解答】解：A、电磁波能在真空中传播，环绕器利用电磁波向地面传送信息的，故A错误；
B、太阳能可以在自然界源源不断地从自然界中获得，是可再生能源，故B错误；
C、利用照相机照相时，火星表面离镜头的距离应大于两倍焦距，此时成倒立、缩小的实像，故C错误；
D、配置六个车轮是在压力一定时，通过增大受力面积来减小火星车对火星表面的压强，故D正确。
故选：D。
12．下列对有关现象的描述，正确的是（ ）
A．水蒸气冲开橡胶塞，是将机械能转化为内能
B．寒冷的冬天人们常搓手，这是利用热传递的方式改变内能的
C．发光二极管是利用金属的导电性制成的
D．形成“爆炸头”，是因为头发上带同种电荷而互相排斥
【分析】（1）改变内能的方法是做功和热传递，其中做功改变内能的实质是能量的转化，物体对外做功是内能转化为机械能，物体内能减少，温度降低；
（2）根据导电性的不同，材料可分为导体，半导体，绝缘体三大类，容易导电的物体叫导体，不容易导电的物体叫绝缘体，导电性能介于导体与绝缘体之间的叫半导体；
（3）同种电荷相互排斥。
【解答】解：A、水蒸气冲开橡胶塞，水蒸气对橡胶塞做功，将内能转化为机械能，故A错误；
B、寒冷的冬天，人们双手摩擦时，双手克服摩擦做功，机械能转化为手的内能，此过程是通过做功的方式改变手的内能，故B错误；
C、发光二极管是利用半导体材料的单向导电性制成的，故C错误；
D、手接触起电球时，电荷转移到头发上，头发由于带同种电荷而相互排斥，所以形成“爆炸头”，故D正确。
故选：D。
（多选）13．如图所示是燃油汽车启动装置的电路简图。汽车启动时，需将钥匙插入仪表板上的钥匙孔并旋转，则下列分析正确的是（ ）
A．旋转钥匙相当于断开开关
B．电磁铁是利用电流的磁效应来工作的
C．电磁铁通电后电磁铁的上端为N极
D．电动机工作时将电能全部转化为机械能
【分析】（1）将钥匙插入仪表板上的钥匙孔并旋转，汽车启动，所以旋转钥匙相当于闭合开关；
（2）通电导线的周围存在磁场；
（3）利用安培定则判断电磁铁的极性；
（4）电动机将电能转化为机械能，同时也会产生少量内能。
【解答】解：A、将钥匙插入仪表板上的钥匙孔并旋转，汽车启动，由图可知旋转钥匙相当于闭合开关，故A错误；
B、电磁铁是利用电流的磁效应来工作的，故B正确；
C、读图可知，电流从电磁铁的上端流入，用右手握住电磁铁，使四指指向电流的方向，则大拇指所指的上端为电磁铁的N极，故C正确；
D、电动机能够将电能大部分转化为机械能，但也会产生一少部分内能，故D错误。
故选：BC。
（多选）14．放在水平桌面上的甲、乙两个相同的容器盛有不同的液体，现将两个相同的物块分别放在两容器中，当物块静止时，两容器中的液面恰好相平，两物块所处的位置如图所示，则（ ）
A．甲容器中物块排开液体的重力较大
B．甲容器底受到的压强大
C．乙容器中物块受到的浮力大
D．乙容器中的液体密度小
【分析】（1）根据物体的浮沉条件判断浮力与重力的关系；
（2）根据物体的浮沉情况判断出物体密度与液体密度的关系；根据p＝ρ液gh得出容器底受到压强的关系。
【解答】解：AC、甲容器中物块漂浮，F浮甲＝G排甲＝G；乙容器中物块悬浮，则F浮乙＝G排乙＝G，可知G排甲＝G排乙，故AC错误；
BD、物体在甲中漂浮，则ρ甲＞ρ物，在乙中悬浮，则ρ乙＝ρ物，所以，ρ甲＞ρ乙，由于深度相同，由p＝ρ液gh可知，甲液体对容器底的压强大，故BD正确。
故选：BD。
三、作图题（本题共2小题，每小题2分，共4分）
15．如图所示，物块M正在加速下沉，请画出此时物块受到的重力与浮力。
【分析】（1）水中的物块在竖直方向上受到两个力的作用：竖直向下的重力和竖直向上的浮力。
（2）根据物块的运动状态可以确定物块受到的重力与浮力的大小关系。从而可以做出其受到的力的示意图。
【解答】解：（1）以物块重心为力的作用点，分别沿着竖直向下的方向和竖直向上的方向做出物块受到的重力和浮力；
（2）由于物块是加速下沉，所以其受到的浮力小于重力。因此在做力的示意图时，要保证浮力小于重力。如图所示：
16．如图所示，两灯泡的额定电压均为220V。当开关闭合后，两灯都正常发光，且插座不受开关控制，请将电路连接完整。
【分析】家庭电路电压为220V，根据灯的额定电压和并联电路电压的规律，确定两灯并联；开关与待测电路串联，为了安全，开关应控制火线；三孔插座按“左零右火上接地”的原则连入电路中。
【解答】解：家庭电路电压为220V，两灯泡的额定电压均为220V，因两灯都能正常工作，则两灯应并联；开关S控制两灯，S接在干路上，根据安全用电原则，S要控制火线；
三孔插座不受开关S控制，按“左零右火上接地”的原则连入电路中，如下图所示：
四、实验探究题（本题共3小题，第17题4分，第18题6分，第19题9分，共19分）
17．小明在探究“凸透镜成像的规律”的实验中：
（1）实验前要调整烛焰、凸透镜、光屏三者的中心在 同一高度上 。实验一段时间后，他发现光屏上的像位置偏上，那么他应该把凸透镜向 下 （填“上”或“下”）适当调节，才能实现在光屏的中央。
（2）当他将蜡烛、凸透镜、光屏调整到图甲所示位置时，烛焰恰好在光屏上成清晰的像（像未画出），此时的成像原理与 照相机 （填“放大镜”，“投影仪”或“照相机”）相同，若将蜡烛向右移动10cm，保持凸透镜的位置不变，则应将光屏向 右 （填“左”或“右”）移动适当距离，使光屏上再次成清晰的像，此时所成的像跟原来的相比要 大 （填“大”或“小”）一些。
（3）小明近日发现自己看不清黑板，到医院检查，医生告诉他患上了近视，近视眼的成像示意图为 乙 （填“乙”或“丙”）图，可以使用 凹透镜 （填“凸透镜”或“凹透镜”）加以矫正。
【分析】（1）探究凸透镜成像的实验时，在桌面上依次放蜡烛、凸透镜、光屏，三者在同一条直线上，三者的中心大致在同一高度，像才能呈在光屏的中央位置。根据光线过光心不改变方向进行判断；
（2）凸透镜成实像时，根据物距和像距的关系，能判断凸透镜的成像情况：①物距大于像距，成倒立、缩小的实像，应用于照相机；②物距等于像距，成倒立、等大的实像；③物距小于像距，成倒立、放大的实像，应用于投影仪或幻灯机；凸透镜成实像时，物距越小，像距越大，像越大；
（3）近视眼能看清近处的物体，不能看清远处的物体，近视眼的晶状体太厚，使像成在视网膜的前方。要戴一个凹透镜来矫正，凹透镜对光线有发散作用。戴上凹透镜能使像成在视网膜上。
【解答】解：（1）蜡烛、凸透镜、光屏，三者在同一条直线上，三者的中心大致在同一高度，像才能呈在光屏的中央位置。实验中他发现光屏上的像偏上，根据光线过光心不改变方向，凸透镜向下移动，或蜡烛向上移动，或光屏上移动。
（2）根据图示可知，物距大于像距，成倒立、缩小的实像，因此与照相机原理相同。
凸透镜成实像时，物距越小，像距越大，像越大；因此当凸透镜的位置不变时，只向右移动蜡烛，要使光屏上再次出现一个明亮清晰的像需要向右移动光屏，此时像的大小比原来的像要大些；
（3）图乙的入射光线会聚在视网膜的前方，所以图乙表示了近视眼的成像情况，
图丙的入射光线会聚在视网膜的后方，所以图丙表示了远视眼的成像情况，也是老花眼成像情况；
近视眼是因为晶状体焦距太短，或眼球前后经过长，看远处物体时，使物像落到视网膜前方，为了使光线会聚在原来的会聚点后面的视网膜上，就需要在光线进入人的眼睛以前发散一下，因此佩戴对光线具有发散作用的凹透镜来矫正。
故答案为：（1）同一高度上；下；（2）照相机；右；大；（3）乙；凹透镜。
18．教室的门栓坏了，门经常被风吹开，这是门与门框间摩擦太小的缘故。摩擦力的大小与什么因素有关呢？于是同学们利用长木板、毛巾、长方体物块A、B，以及弹簧测力计做了如图所示的实验。
（1）如图甲所示将物块A放在水平木板上，水平匀速拉动测力计，根据 二力平衡 知识可知：物块所受滑动摩擦力大小等于测力计的示数。
（2）比较甲、丙两图可以得出的结论是：接触面粗糙程度相同时， 压力越大，滑动摩擦力越大 。
（3）请你利用上述分析得出的结论，写出一种能将门关紧的具体方法： 在门与门框间塞入硬纸片 。
（4）本实验存在的一个操作上的难点是：在拉动物块A的时候很难保持匀速运动，弹簧测力计的示数不稳定，导致该现象的原因是 ② （选填序号：①“滑动摩擦力”，②“手对弹簧测力计拉力”）大小变化导致的。
（5）同学们经过讨论并反复验证，改进了实验方案，如图丁所示：
①改进后，同学们在进行实验时，不需要匀速拉动长木板，这是因为滑动摩擦力大小与物体相对木板 速度的大小 无关：
②弹簧测力计示数稳定时，木块受到木板的 滑动 （选填“滑动”或“静”）摩擦力和弹簧测力计的拉力是一对平衡力。
【分析】（1）木块A在长木板上做匀速直线运动，根据二力平衡可知，物块所受滑动摩擦力大小等于测力计的示数；
（2）影响滑动摩擦力大小因素有两个：压力大小和接触面的粗糙程度，研究与其中一个因素的关系时，要控制另外一个因素不变，根据图中现象得出结论；
（3）可以通过增大压力、或增大接触面粗糙程度的方法来增大门和门框之间的摩擦力；
（4）控制木块做匀速直线运动比较困难，对运动者的弹簧测力计难于读数；
（5）根据二力平衡的知识可知，要让木块在水平板面上做匀速直线运动，只有这样才可以测出摩擦力。
【解答】解：（1）木块A在长木板上做匀速直线运动，根据二力平衡可知，物块所受滑动摩擦力大小等于测力计的示数；
（2）实验中应水平匀速拉动纸盒A，图甲、丙所示两次实验在接触面粗糙程度一定时，压力大小不同，摩擦力不同，丙的滑动摩擦力大，由此可知，在接触面的粗糙程度一定时，压力越大，滑动摩擦力越大；
（3）我们可以在门与门框间塞入硬纸片，以增大门和门框之间的摩擦力，将门关紧；
（4）实验中他们发现很难保持弹簧测力计示数的稳定性，很难读数，原因是：难于控制木块做匀速直线运动，手对弹簧测力计拉力大小变化导致的；
（5）为了解决上述问题，同学们对实验装置进行了改进，如图乙所示。利用该装置的优点是不需要控制木板做匀速直线运动，对静止的弹簧测力计读数比较容易，此时压力和接触面的粗糙程度不变，摩擦力不变，说明滑动摩擦力大小与物体相对木板运动速度的大小无关；
拉动木块做匀速直线运动时或静止不动时，木块都处于平衡状态，弹簧测力计对木块的拉力与木块受到的滑动摩擦力是一对平衡力，平衡力大小相等，摩擦力的方向是水平向右，所以弹簧测力计对A物体的拉力的大小等于A物体受到的滑动摩擦力。
故答案为：（1）二力平衡；（2）压力越大，滑动摩擦力越大；（3）在门与门框间塞入硬纸片；（4）②；（5）①速度的大小；②滑动。
19．在“测量小灯泡额定功率”的实验中，小灯泡的额定电压为2.5V。
（1）请你用笔画线代替导线将图甲中的实物电路连接完整。
（2）实验前应将滑动变阻器R的滑片P置于 A （选填“A”或“B”）端。
（3）正确连接电路后，闭合开关，发现小灯泡不亮，电流表有示数，电压表无示数，出现该状况的原因是 B 。（填字母序号）
A.电流表内部断路了
B.灯座内部出现了短路
C.小灯泡的灯丝断了
（4）排除故障后，闭合开关，调节滑动变阻器的滑片P，使电压表的示数为2.5V，此时电流表的示数如图乙所示，其读数为 0.3 A，小灯泡的额定功率为 0.75 W。
（5）该实验装置不能完成的实验是 C 。（填字母序号）
A.探究串联电路中的电流规律
B.探究串联电路中的电压规律
C.探究电流与电压的关系
（6）另一组的小芳在进行实验时发现电流表已损坏无法使用，老师给她一个已知阻值为R0的定值电阻，同学们设计了如图丙所示的电路，并正确测出了小灯泡的额定功率，已知电源电压不变，实验步骤如下：
①闭合开关S、S1，断开S2，调节滑动变阻器的滑片P，使电压表读数为小灯泡的额定电压U额；
② 闭合开关S、S2，断开S1 ，保持滑动变阻器滑片P位置不动，读出此时电压表的示数为U；
③小灯泡额定功率的表达式P额＝ U额×U−U额R0 （用U额、U、R0表示）。
【分析】（1）根据灯泡的额定电压确定电压表的量程，电压表与灯泡并联，电流表与灯泡串联；
（2）为了保护电路，实验前应将滑动变阻器R的滑片P置于阻值最大处；
（3）逐一分析每个选项，找出符合题意的答案；
（4）根据电流表选用的量程和分度值读出电流值，再利用P＝UI求出电功率；
（5）逐一分析每个选项，找出能探究的实验；
（6）由实验步骤，根据串联电路电压的规律，可求出此时定值电阻的电压，由欧姆定律可求出灯的额定电流，根据P＝UI可求出灯的额定功率。
【解答】解：（1）小灯泡的额定电压为2.5V，则电压表选用小量程与灯泡并联，电流表与灯泡串联，如图所示：
（2）为了保护电路，实验前应将滑动变阻器R的滑片P置于阻值最大处，即A端；
（3）A．若电流表内部断路了，则整个电路断路，两表都没有示数，故A不符合题意；
B．若灯座内部出现了短路，电压表没有示数，电路为通路，电流表有示数，故B符合题意；
C．若灯泡的灯丝断了，电流表没有示数，电压表串联在电路中测电源电压，有示数，故C不符合题意；
故选：B；
（4）由图乙可知，当电压表的示数为2.5V，电流表选用小量程，分度值为0.02A，示数为0.3A，
小灯泡的额定功率为：
P＝UI＝2.5V×0.3A＝0.75W；
（5）A.将电流表分别串联在电路中的不同位置，可以测出不同位置的电流，故可探究串联电路中的电流规律；
B.用电压表分别测量灯与变阻器的电压以及电路两端的总电压，故可探究串联电路中的电压规律；
C.探究电流与电压的关系，要控制电阻大小不变，而灯的电阻随温度的变化而变化，故不能探究电流与电压的关系；
故选：C；
（6）实验步骤：
①闭合开关S、S1，断开S2，调节滑片P使电压表读数为U额，此时小灯泡正常发光；
②不改变滑动变阻器滑片P的位置，闭合开关S、S2，断开S1，记录电压表此时读数为U；
③在①中，电压表测灯的电压，灯正常发光，在②中，电压表测灯与定值电阻的电压，因此时各电阻的大小和电压不变，灯仍正常工作，
根据串联电路电压的规律，此时定值电阻的电压：U0＝U﹣U额，
由欧姆定律可得，灯泡的额定电流：IL＝I0=U−U额R0，
所以小灯泡额定功率的表达式：P额＝U额IL＝U额×U−U额R0。
故答案为：（1）见上图；（2）A；（3）B；（4）0.3；0.75；（5）C；（6）闭合开关S、S2，断开S1；U额×U−U额R0。
五、综合应用题（本题共2小题，第20题8分，第21题9分，共17分）
20．“绿色出行，低碳生活”。新能源汽车因环保、节能、高效等优势，成为人们日常使用的重要交通工具。如图是国内某型号的新能源汽车，满载时的总质量为1.6×103kg，静止时与地面的总接触面积为0.1m2，在平直公路上匀速行驶100m，用时50s，此过程中汽车牵引力做功1.5×106J。（g取10N/kg）
（1）给电动汽车充电时，电能转化为 化学 能；汽车在行驶时对路面的压力比静止时 减小 （选填“增大”、“减小”或“不变”）。
（2）求汽车静止时对水平地面的压强。
（3）求汽车匀速行驶时的速度及所受的牵引力。
（4）从环境的角度，纯电动汽车与常用燃油汽车相比，具有什么优点（说一条即可）？
【分析】（1）给电动汽车充电时，电能转化为化学能；
车子静止在水平面上，车子对路面的压力等于重力；当流线型的车子快速行驶时，产生升力，车子对地面压力减小；
（2）根据F＝G＝mg得出汽车静止时对水平地面的压力，根据p=FS得出汽车静止时对水平地面的压强；
（3）根据v=st得出汽车匀速行驶时的速度；
根据W＝Fs可知汽车所受的牵引力；
（4）从环境的角度，纯电动汽车与常用燃油汽车相比，具有环保、无污染的优点。
【解答】解：（1）给电动汽车充电时，电能转化为化学能；
小汽车外型是流线型，当汽车高速行驶时，相同时间内，空气经过上方的路程比下方路程长，流速大，压强小，汽车在压强差下产生向上的升力，汽车对路面的压力减小；
（2）汽车静止时对水平地面的压力F＝G＝mg＝1.6×103kg×10N/kg＝1.6×104N，
汽车静止时对水平地面的压强p=FS=1.6×104N0.1m2=1.6×105Pa；
（3）汽车匀速行驶时的速度v=st=100m50s=2m/s；
根据W＝Fs可知汽车所受的牵引力F牵=Ws=1.5×106J100m=1.5×104N；
（4）从环境的角度，纯电动汽车与常用燃油汽车相比，具有环保、无污染的优点。
故答案为：（1）化学；减小；
（2）汽车静止时对水平地面的压强为1.6×105Pa；
（3）汽车匀速行驶时的速度及所受的牵引力为1.5×104N；
（4）从环境的角度，纯电动汽车与常用燃油汽车相比，具有环保、无污染的优点。
21．如图甲是某品牌智能体重秤，图乙是它的电路结构图，R为定值电阻，秤盘下方的电阻R为压敏电阻，其阻值随所受压力大小的变化关系图像如图丙所示。已知电源电压为6V保持不变。
（1）压敏电阻R所受压力增大时，电压表的示数将 变大 （选填“变大”“变小”或“不变”）；定值电阻R0在电路中的作用是 保护电路 。
（2）体重为600N的小勇站在体重秤上时，电压表示数为2.4V，则R0的阻值是多少？
（3）若小华站在体重秤上，5s内完成了称量体重的过程，这段时间内体重秤消耗的电能是0.45J，则小华的体重为多少牛？
【分析】（1）由图乙分析电路连接和电压表测量情况；由图丙分析压敏电阻R1所受的压力与其阻值之间的关系；再根据串联电路分压的规律以及串联电路电压特点分析R0两端的电压变化，即电压表的示数变化；
由电路图可知，电阻R0与压敏电阻R串联接入电路，电阻R0起保护电路的作用；
（2）由图丙R﹣F图像可知，当F＝600N时R的阻值大小，根据串联电路的电压特点及公式I=UR求得通过定值电阻R0的电流，然后根据I=UR求出R0的阻值；
（3）根据W=U2Rt求得电路中的总电阻大小，根据串联电路的电阻特点求出R的大小，由图丙R﹣F图像可知F的大小即小华的体重；
【解答】解：（1）由图乙可知，该电路为R0和R的串联电路，电压表测R0两端的电压；
由图丙可知，当压敏电阻R所受的压力增大时，其阻值会变小，由串联电路分压的规律可知，压敏电阻R两端的电压会变小，由串联电路的电压特点可知，R0两端的电压会变大，即电压表的示数变大；
由电路图可知，电阻R0与压敏电阻R串联接入电路，若不串联电阻R0，当压力过大时，压敏电阻的阻值过小，由欧姆定律可知，电路中电流很大，易损坏电源，所以电阻R0起保护电路的作用；
（2）由图丙R﹣F图像可知，当F＝G＝600N时，R＝300Ω，
由串联电路的电压特点可知压敏电阻R两端的电压为：U1＝U﹣U0＝6V﹣2.4V＝3.6V，
根据串联电路中电流处处相等可知，通过R0的电流为：
电路中的电流为：I0＝I=U1R=3.6V300Ω=0.012A，
则电阻R0的阻值为：R0=U0I0=2.4V0.012A=200Ω；
（3）若小华站在体重秤上，根据W=U2Rt可得电路中的总电阻为：
R总=U2Wt=(6V)20.45J×5s＝400Ω，
根据串联电路的电阻特点可得：此时压敏电阻的阻值为：
R′＝R总﹣R0＝400Ω﹣200Ω＝200Ω，
由图丙R﹣F图像可知，压敏电阻的阻值为200Ω时，压力为800N，
所以小华的体重为800N。
答：（1）变大；保护电路。
（2）体重为600N的小勇站在体重秤上时，电压表示数为2.4V，R0的阻值是200Ω；
（3）小华的体重为800N。
2022年河南省周口市沈丘县一模物理试卷
一、填空题（本题共6小题，每空1分，共14分）
1．为庆祝建党100周年，师生合唱《我的祖国》，歌声响彻礼堂。“响彻礼堂”描述的是声音的 ，歌声是通过 传入人耳的。
2．如图所示，这是1月11日记者在三门峡市灵宝段黄河湿地拍摄的天鹅嬉戏湖面的情景。天鹅从水面起飞向上飞行，它在水中的倒影是由光的 形成的。若以水中的倒影为参照物，水面上方飞行的天鹅是 （选填“运动”或“静止”）的。
3．2022年1月10日下午，2022北京冬奥会短道速滑选拔赛在北京首钢冬训基地开赛。男子500米A组决赛，孙龙获得冠军，李文龙获得亚军。如图所示，运动员在加速超越对手的过程中，运动员的动能 （选填“增大”“减小”或“不变”），运动员冲过终点时不能立即停下来，是因为运动员具有 。
4．为实现对新冠疫情的有效控制，中国启动了新冠疫苗全民免费接种工作，体现了党中央对全国人民的关心关爱。小刚在接种新冠疫苗过程中，护士用蘸有酒精的消毒棉球给他擦拭手臂，手臂感到凉，这是通过 的方式来减少手臂的内能的，周围的人会闻到酒精的气味，这是 现象，护士将液态疫苗吸进注射器是利用 完成的。
5．如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变。闭合开关S后，滑动变阻器的滑片P从最左端移动到最右端的过程中，电流表示数I与电压表示数U的变化关系如图乙所示，则R2的最大阻值为 Ω，电源电压为 V，电路的最大总功率为 W。
6．如图所示，工人用叉车将货物从地面提升到某一高度。请你结合叉车的部位和工作情景提出个物理问题，并做出简要的回答，不得与示例重复。
示例：问题：为什么叉车能把货物提起？
解释：力可以改变物体的运动状态。
问题： ？
解释： 。
二、选择题（本题共8小题，每小题2分，共16分。第7-12题每小题只有一个选项符合题目要求；第13-14题每小题有两个选项符合题目要求，全部选对得2分，选对但不全的得1分，有选错的得0分）
7．下列估计值中，最接近实际的是（ ）
A．人体的正常体温约42℃
B．一名中学生的质量约为50kg
C．人步行速度约10m/s
D．人体平均密度约1kg/cm3
8．2022年1月初，新年第一场雪飘然而至，郑州绿博园里白茫茫一片，缥缈若仙境，如图所示，雪的形成属于（ ）
A．凝华 B．凝固 C．液化 D．熔化
9．如图所示的工具中，属于费力杠杆的是（ ）
A．瓶起子 B．天平
C．镊子 D．汽车方向盘
10．2022年1月9日晚上，2021中国足协杯决赛在成都凤凰山体育公园专业足球场上演，山东泰山队夺得足协杯冠军，如图是比赛中的一个场景。关于比赛中的一些现象，下列分析正确的是（ ）
A．踢足球时，脚对足球的作用力使足球发生了形变
B．踢出去的足球，其惯性大小随速度的变化而变化
C．踢足球时，脚对足球的作用力与足球对脚的作用力是对平衡力
D．踢出去的足球能够继续运动，是因为运动员对足球的力的作用仍然存在
11．2021年5月22日10时40分，中国首个火星巡视器“祝触号”火星车（如图所示）成功驶上火星表面，开始巡视探测，并通过“天问一号”环绕器向地面传回探测信息。我国成为首次火星控测即空现并陆的国家。下列说法正确的是（ ）
A．环绕器利用超声波向地面传送信息
B．太阳能电池板所利用的太阳能是不可再生能源
C．相机拍照时镜头与火星表面的距离应小于镜头的焦距
D．配置六个车轮是为了减小火星车对火星表面的压强
12．下列对有关现象的描述，正确的是（ ）
A．水蒸气冲开橡胶塞，是将机械能转化为内能
B．寒冷的冬天人们常搓手，这是利用热传递的方式改变内能的
C．发光二极管是利用金属的导电性制成的
D．形成“爆炸头”，是因为头发上带同种电荷而互相排斥
（多选）13．如图所示是燃油汽车启动装置的电路简图。汽车启动时，需将钥匙插入仪表板上的钥匙孔并旋转，则下列分析正确的是（ ）
A．旋转钥匙相当于断开开关
B．电磁铁是利用电流的磁效应来工作的
C．电磁铁通电后电磁铁的上端为N极
D．电动机工作时将电能全部转化为机械能
（多选）14．放在水平桌面上的甲、乙两个相同的容器盛有不同的液体，现将两个相同的物块分别放在两容器中，当物块静止时，两容器中的液面恰好相平，两物块所处的位置如图所示，则（ ）
A．甲容器中物块排开液体的重力较大
B．甲容器底受到的压强大
C．乙容器中物块受到的浮力大
D．乙容器中的液体密度小
三、作图题（本题共2小题，每小题2分，共4分）
15．如图所示，物块M正在加速下沉，请画出此时物块受到的重力与浮力。
16．如图所示，两灯泡的额定电压均为220V。当开关闭合后，两灯都正常发光，且插座不受开关控制，请将电路连接完整。
四、实验探究题（本题共3小题，第17题4分，第18题6分，第19题9分，共19分）
17．小明在探究“凸透镜成像的规律”的实验中：
（1）实验前要调整烛焰、凸透镜、光屏三者的中心在 。实验一段时间后，他发现光屏上的像位置偏上，那么他应该把凸透镜向 （填“上”或“下”）适当调节，才能实现在光屏的中央。
（2）当他将蜡烛、凸透镜、光屏调整到图甲所示位置时，烛焰恰好在光屏上成清晰的像（像未画出），此时的成像原理与 （填“放大镜”，“投影仪”或“照相机”）相同，若将蜡烛向右移动10cm，保持凸透镜的位置不变，则应将光屏向 （填“左”或“右”）移动适当距离，使光屏上再次成清晰的像，此时所成的像跟原来的相比要 （填“大”或“小”）一些。
（3）小明近日发现自己看不清黑板，到医院检查，医生告诉他患上了近视，近视眼的成像示意图为 （填“乙”或“丙”）图，可以使用 （填“凸透镜”或“凹透镜”）加以矫正。
18．教室的门栓坏了，门经常被风吹开，这是门与门框间摩擦太小的缘故。摩擦力的大小与什么因素有关呢？于是同学们利用长木板、毛巾、长方体物块A、B，以及弹簧测力计做了如图所示的实验。
（1）如图甲所示将物块A放在水平木板上，水平匀速拉动测力计，根据 知识可知：物块所受滑动摩擦力大小等于测力计的示数。
（2）比较甲、丙两图可以得出的结论是：接触面粗糙程度相同时， 。
（3）请你利用上述分析得出的结论，写出一种能将门关紧的具体方法： 。
（4）本实验存在的一个操作上的难点是：在拉动物块A的时候很难保持匀速运动，弹簧测力计的示数不稳定，导致该现象的原因是 （选填序号：①“滑动摩擦力”，②“手对弹簧测力计拉力”）大小变化导致的。
（5）同学们经过讨论并反复验证，改进了实验方案，如图丁所示：
①改进后，同学们在进行实验时，不需要匀速拉动长木板，这是因为滑动摩擦力大小与物体相对木板 无关：
②弹簧测力计示数稳定时，木块受到木板的 （选填“滑动”或“静”）摩擦力和弹簧测力计的拉力是一对平衡力。
19．在“测量小灯泡额定功率”的实验中，小灯泡的额定电压为2.5V。
（1）请你用笔画线代替导线将图甲中的实物电路连接完整。
（2）实验前应将滑动变阻器R的滑片P置于 （选填“A”或“B”）端。
（3）正确连接电路后，闭合开关，发现小灯泡不亮，电流表有示数，电压表无示数，出现该状况的原因是 。（填字母序号）
A.电流表内部断路了
B.灯座内部出现了短路
C.小灯泡的灯丝断了
（4）排除故障后，闭合开关，调节滑动变阻器的滑片P，使电压表的示数为2.5V，此时电流表的示数如图乙所示，其读数为 A，小灯泡的额定功率为 W。
（5）该实验装置不能完成的实验是 。（填字母序号）
A.探究串联电路中的电流规律
B.探究串联电路中的电压规律
C.探究电流与电压的关系
（6）另一组的小芳在进行实验时发现电流表已损坏无法使用，老师给她一个已知阻值为R0的定值电阻，同学们设计了如图丙所示的电路，并正确测出了小灯泡的额定功率，已知电源电压不变，实验步骤如下：
①闭合开关S、S1，断开S2，调节滑动变阻器的滑片P，使电压表读数为小灯泡的额定电压U额；
② ，保持滑动变阻器滑片P位置不动，读出此时电压表的示数为U；
③小灯泡额定功率的表达式P额＝ （用U额、U、R0表示）。
五、综合应用题（本题共2小题，第20题8分，第21题9分，共17分）
20．“绿色出行，低碳生活”。新能源汽车因环保、节能、高效等优势，成为人们日常使用的重要交通工具。如图是国内某型号的新能源汽车，满载时的总质量为1.6×103kg，静止时与地面的总接触面积为0.1m2，在平直公路上匀速行驶100m，用时50s，此过程中汽车牵引力做功1.5×106J。（g取10N/kg）
（1）给电动汽车充电时，电能转化为 能；汽车在行驶时对路面的压力比静止时 （选填“增大”、“减小”或“不变”）。
（2）求汽车静止时对水平地面的压强。
（3）求汽车匀速行驶时的速度及所受的牵引力。
（4）从环境的角度，纯电动汽车与常用燃油汽车相比，具有什么优点（说一条即可）？
21．如图甲是某品牌智能体重秤，图乙是它的电路结构图，R为定值电阻，秤盘下方的电阻R为压敏电阻，其阻值随所受压力大小的变化关系图像如图丙所示。已知电源电压为6V保持不变。
（1）压敏电阻R所受压力增大时，电压表的示数将 （选填“变大”“变小”或“不变”）；定值电阻R0在电路中的作用是 。
（2）体重为600N的小勇站在体重秤上时，电压表示数为2.4V，则R0的阻值是多少？
（3）若小华站在体重秤上，5s内完成了称量体重的过程，这段时间内体重秤消耗的电能是0.45J，则小华的体重为多少牛？
2022年河南省周口市沈丘县一模物理试卷
答案与解析
一、填空题（本题共6小题，每空1分，共14分）
1．为庆祝建党100周年，师生合唱《我的祖国》，歌声响彻礼堂。“响彻礼堂”描述的是声音的 响度 ，歌声是通过 空气 传入人耳的。
【分析】（1）声音的三个特征分别是：音调、响度、音色，是从不同角度描述声音的，音调指声音的高低，由振动频率决定；响度指声音的强弱或大小，与振幅和距离有关；音色是由发声体本身决定的一个特性。
（2）声音的传播靠介质，气体、液体、固体都可作为传播声音的介质。
【解答】解：“响彻礼堂”描述的是声音的响度，歌声是通过空气传入人耳的。
故答案为：响度；空气。
2．如图所示，这是1月11日记者在三门峡市灵宝段黄河湿地拍摄的天鹅嬉戏湖面的情景。天鹅从水面起飞向上飞行，它在水中的倒影是由光的 反射 形成的。若以水中的倒影为参照物，水面上方飞行的天鹅是 运动 （选填“运动”或“静止”）的。
【分析】水中的倒影是由光的反射形成的虚像，
平面镜成像的特点：成虚像，像和物体大小相等、像和物体关于平面镜对称、像到平面镜的距离和物体到平面镜的距离相等；
在研究物体运动时，要选择参照的标准，即参照物，物体的位置相对于参照物发生变化，则运动，不发生变化，则静止。
【解答】解：天鹅在水中的倒影是由光的反射形成的虚像；
若以水中的倒影为参照物，水面上方飞行的天鹅与倒影之间发生了位置的变化，是运动的。
故答案为：反射；运动。
3．2022年1月10日下午，2022北京冬奥会短道速滑选拔赛在北京首钢冬训基地开赛。男子500米A组决赛，孙龙获得冠军，李文龙获得亚军。如图所示，运动员在加速超越对手的过程中，运动员的动能 增大 （选填“增大”“减小”或“不变”），运动员冲过终点时不能立即停下来，是因为运动员具有 惯性 。
【分析】（1）动能大小的影响因素：质量和速度；质量越大，速度越大，动能越大；
（2）物体保持原来运动状态不变的性质叫惯性。
【解答】解：（1）运动员在加速超越对手的过程中，运动员的质量不变，速度变大，其动能增大；
（2）运动员冲过终点时不能立即停下来，是因为运动员具有惯性，仍会保持原来的运动状态。
故答案为：增大；惯性。
4．为实现对新冠疫情的有效控制，中国启动了新冠疫苗全民免费接种工作，体现了党中央对全国人民的关心关爱。小刚在接种新冠疫苗过程中，护士用蘸有酒精的消毒棉球给他擦拭手臂，手臂感到凉，这是通过 热传递 的方式来减少手臂的内能的，周围的人会闻到酒精的气味，这是 扩散 现象，护士将液态疫苗吸进注射器是利用 大气压 完成的。
【分析】（1）改变物体内能有两种方式：做功和热传递，做功实质是能量的转化，热传递实质是能量的转移；
（2）分子都在不停地做无规则运动；不同物质接触时，彼此进入对方的现象叫扩散，扩散现象说明分子总在不停地做无规则运动；
（3）大气压的在生活中有广泛的应用，呼吸、注射器吸药液、吸管吸饮料、抽水机等等。
【解答】解：（1）用蘸有酒精的消毒棉球擦拭手臂，手臂感到凉，是酒精由液态变成了气态，发生了汽化现象，汽化吸热，使皮肤的温度降低，是通过热传递的方式改变内能的；
（2）用酒精消毒时，周围的人会闻到酒精的气味，这是扩散现象，说明分子都在不停地做无规则运动；
（3）注射器能将药液吸入针筒是因为针筒内的气压较小，外界大气压把药液压入针筒。
故答案为：热传递；扩散；大气压。
5．如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变。闭合开关S后，滑动变阻器的滑片P从最左端移动到最右端的过程中，电流表示数I与电压表示数U的变化关系如图乙所示，则R2的最大阻值为 20 Ω，电源电压为 6 V，电路的最大总功率为 3.6 W。
【分析】（1）由甲图可知，闭合开关，两电阻串联，电压表测R2两端的电压，电流表测电路中的电流。
当滑动变阻器接入电路中的电阻为0时，电路中的电流最大，由乙图可知此时电路中的电流I1，根据欧姆定律可得，电源的电压的表达式；
当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，由乙图可知此时电路中的电流I2，根据欧姆定律可知滑动变阻器的最大阻值；
根据串联电路的电压特点和欧姆定律可知此时电源电压的表达式，联立两个电源电压的表达式可得出电源电压和R1的阻值；
（2）电源电压不变，根据P＝UI可知，电路中电流最大时，总功率最大，根据P＝UI可得出电路总功率的最大值。
【解答】解：（1）由甲图可知，闭合开关，两电阻串联，电压表测R2两端的电压，电流表测电路中的电流。
当滑动变阻器接入电路中的电阻为0时，电路中的电流最大，
由乙图可知I1＝0.6A，
根据欧姆定律可得，电源的电压：
U＝I1R1＝0.6A×R1，
当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，
由乙图可知，I2＝0.2A，U2＝4V，
滑动变阻器的最大阻值：
R2=U2I2=4V0.2A=20Ω；
串联电路中总电压等于各分电压之和，
电源的电压：U＝I2R1+U2＝0.2A×R1+4V，
电源电压不变，则有：
0.6A×R1＝0.2A×R1+4V，
解得：R1＝10Ω，
电源的电压U＝0.6A×R1＝0.6A×10Ω＝6V；
（2）电源电压不变，根据P＝UI可知，电路中电流最大时，总功率最大，为P大＝UI1＝6V×0.6A＝3.6W。
故答案为：20；6；3.6。
6．如图所示，工人用叉车将货物从地面提升到某一高度。请你结合叉车的部位和工作情景提出个物理问题，并做出简要的回答，不得与示例重复。
示例：问题：为什么叉车能把货物提起？
解释：力可以改变物体的运动状态。
问题： 叉车把货物从地面提升到某一高度，叉车对货物做功了吗 ？
解释： 做功了，有力作用在物体上，物体在力的方向上移动了距离 。
【分析】（1）做功的两个必要因素：作用在物体上的力、物体在力的方向上通过的距离；二者缺一不可；
（2）重力势能的大小与质量、高度有关。
【解答】解：（1）问题：叉车把货物从地面提升到某一高度，叉车对货物做功了吗？
回答：做功了，有力作用在物体上，物体在力的方向上移动了距离。
（2）问题：货物被提升时，货物的重力势能增加了吗？
回答：增加了，因为质量不变，高度增加，货物的重力势能增加。
故答案为：叉车把货物从地面提升到某一高度，叉车对货物做功了吗；做功了，有力作用在物体上，物体在力的方向上移动了距离。
二、选择题（本题共8小题，每小题2分，共16分。第7-12题每小题只有一个选项符合题目要求；第13-14题每小题有两个选项符合题目要求，全部选对得2分，选对但不全的得1分，有选错的得0分）
7．下列估计值中，最接近实际的是（ ）
A．人体的正常体温约42℃
B．一名中学生的质量约为50kg
C．人步行速度约10m/s
D．人体平均密度约1kg/cm3
【分析】首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案。
【解答】解：A、人体的正常体温约37℃，故A错误；
B、中学生的质量约为50kg，符合实际，故B正确；
C、人步行速度约1m/s，故C错误；
D、人体平均密度与水接近，约1g/cm3，故D错误。
故选：B。
8．2022年1月初，新年第一场雪飘然而至，郑州绿博园里白茫茫一片，缥缈若仙境，如图所示，雪的形成属于（ ）
A．凝华 B．凝固 C．液化 D．熔化
【分析】物质由气态直接变成固态的过程叫凝华。
【解答】解：雪是空气中水蒸气遇冷凝华形成的。
故选：A。
9．如图所示的工具中，属于费力杠杆的是（ ）
A．瓶起子 B．天平
C．镊子 D．汽车方向盘
【分析】结合图片和生活经验分析动力臂和阻力臂的大小关系，当动力臂大于阻力臂时，是省力杠杆；当动力臂小于阻力臂时，是费力杠杆；当动力臂等于阻力臂时，是等臂杠杆。
【解答】解：A、瓶盖起子在使用过程中，动力臂大于阻力臂，是省力杠杆，故A错误；
B、天平在使用过程中，动力臂等于阻力臂，既不是省力杠杆也不是费力杠杆，故B错误；
C、镊子在使用过程中，动力臂小于阻力臂，是费力杠杆，故C正确；
D、汽车方向盘属于轮轴，在使用过程中，动力臂大于阻力臂，是省力杠杆，故D错误。
故选：C。
10．2022年1月9日晚上，2021中国足协杯决赛在成都凤凰山体育公园专业足球场上演，山东泰山队夺得足协杯冠军，如图是比赛中的一个场景。关于比赛中的一些现象，下列分析正确的是（ ）
A．踢足球时，脚对足球的作用力使足球发生了形变
B．踢出去的足球，其惯性大小随速度的变化而变化
C．踢足球时，脚对足球的作用力与足球对脚的作用力是对平衡力
D．踢出去的足球能够继续运动，是因为运动员对足球的力的作用仍然存在
【分析】（1）力的作用效果：可以改变物体的运动状态，可以使物体发生形变；
（2）物体保持原来运动状态不变的性质叫做惯性，惯性只与质量有关；
（3）一对平衡力必须大小相等、方向相反、作用在一条直线上、作用在同一物体上。
【解答】解：A、力可以使物体发生形变，所以踢足球时，脚对足球的作用力使足球发生了形变，故A正确；
B、惯性大小只与物体的质量有关，与物体的运动速度无关，踢出去的足球质量不变，其惯性大小不变，故B错误；
C、踢足球时，足球对脚的作用力与脚对足球的作用力，作用在两个物体上，所以这两个力不是一对平衡力，故C错误；
D、踢出去的足球在空中能够继续飞行，是由于踢出去的足球具有惯性，足球不再受到运动员的作用力，故D错误。
故选：A。
11．2021年5月22日10时40分，中国首个火星巡视器“祝触号”火星车（如图所示）成功驶上火星表面，开始巡视探测，并通过“天问一号”环绕器向地面传回探测信息。我国成为首次火星控测即空现并陆的国家。下列说法正确的是（ ）
A．环绕器利用超声波向地面传送信息
B．太阳能电池板所利用的太阳能是不可再生能源
C．相机拍照时镜头与火星表面的距离应小于镜头的焦距
D．配置六个车轮是为了减小火星车对火星表面的压强
【分析】（1）真空不能传声，但电磁波可以在真空中传播；
（2）使用之后可以在短时间内从自然界中再次产生的能源是可再生能源，使用之后在短时间内无法在自然界中再次产生的能源是不可再生能源；
（3）当物距大于二倍焦距时，凸透镜成倒立、缩小的实像；
（4）减小压强的方法：压力一定时，受力面积越大，压强越小。受力面积一定时，压力越小，压强越小。
【解答】解：A、电磁波能在真空中传播，环绕器利用电磁波向地面传送信息的，故A错误；
B、太阳能可以在自然界源源不断地从自然界中获得，是可再生能源，故B错误；
C、利用照相机照相时，火星表面离镜头的距离应大于两倍焦距，此时成倒立、缩小的实像，故C错误；
D、配置六个车轮是在压力一定时，通过增大受力面积来减小火星车对火星表面的压强，故D正确。
故选：D。
12．下列对有关现象的描述，正确的是（ ）
A．水蒸气冲开橡胶塞，是将机械能转化为内能
B．寒冷的冬天人们常搓手，这是利用热传递的方式改变内能的
C．发光二极管是利用金属的导电性制成的
D．形成“爆炸头”，是因为头发上带同种电荷而互相排斥
【分析】（1）改变内能的方法是做功和热传递，其中做功改变内能的实质是能量的转化，物体对外做功是内能转化为机械能，物体内能减少，温度降低；
（2）根据导电性的不同，材料可分为导体，半导体，绝缘体三大类，容易导电的物体叫导体，不容易导电的物体叫绝缘体，导电性能介于导体与绝缘体之间的叫半导体；
（3）同种电荷相互排斥。
【解答】解：A、水蒸气冲开橡胶塞，水蒸气对橡胶塞做功，将内能转化为机械能，故A错误；
B、寒冷的冬天，人们双手摩擦时，双手克服摩擦做功，机械能转化为手的内能，此过程是通过做功的方式改变手的内能，故B错误；
C、发光二极管是利用半导体材料的单向导电性制成的，故C错误；
D、手接触起电球时，电荷转移到头发上，头发由于带同种电荷而相互排斥，所以形成“爆炸头”，故D正确。
故选：D。
（多选）13．如图所示是燃油汽车启动装置的电路简图。汽车启动时，需将钥匙插入仪表板上的钥匙孔并旋转，则下列分析正确的是（ ）
A．旋转钥匙相当于断开开关
B．电磁铁是利用电流的磁效应来工作的
C．电磁铁通电后电磁铁的上端为N极
D．电动机工作时将电能全部转化为机械能
【分析】（1）将钥匙插入仪表板上的钥匙孔并旋转，汽车启动，所以旋转钥匙相当于闭合开关；
（2）通电导线的周围存在磁场；
（3）利用安培定则判断电磁铁的极性；
（4）电动机将电能转化为机械能，同时也会产生少量内能。
【解答】解：A、将钥匙插入仪表板上的钥匙孔并旋转，汽车启动，由图可知旋转钥匙相当于闭合开关，故A错误；
B、电磁铁是利用电流的磁效应来工作的，故B正确；
C、读图可知，电流从电磁铁的上端流入，用右手握住电磁铁，使四指指向电流的方向，则大拇指所指的上端为电磁铁的N极，故C正确；
D、电动机能够将电能大部分转化为机械能，但也会产生一少部分内能，故D错误。
故选：BC。
（多选）14．放在水平桌面上的甲、乙两个相同的容器盛有不同的液体，现将两个相同的物块分别放在两容器中，当物块静止时，两容器中的液面恰好相平，两物块所处的位置如图所示，则（ ）
A．甲容器中物块排开液体的重力较大
B．甲容器底受到的压强大
C．乙容器中物块受到的浮力大
D．乙容器中的液体密度小
【分析】（1）根据物体的浮沉条件判断浮力与重力的关系；
（2）根据物体的浮沉情况判断出物体密度与液体密度的关系；根据p＝ρ液gh得出容器底受到压强的关系。
【解答】解：AC、甲容器中物块漂浮，F浮甲＝G排甲＝G；乙容器中物块悬浮，则F浮乙＝G排乙＝G，可知G排甲＝G排乙，故AC错误；
BD、物体在甲中漂浮，则ρ甲＞ρ物，在乙中悬浮，则ρ乙＝ρ物，所以，ρ甲＞ρ乙，由于深度相同，由p＝ρ液gh可知，甲液体对容器底的压强大，故BD正确。
故选：BD。
三、作图题（本题共2小题，每小题2分，共4分）
15．如图所示，物块M正在加速下沉，请画出此时物块受到的重力与浮力。
【分析】（1）水中的物块在竖直方向上受到两个力的作用：竖直向下的重力和竖直向上的浮力。
（2）根据物块的运动状态可以确定物块受到的重力与浮力的大小关系。从而可以做出其受到的力的示意图。
【解答】解：（1）以物块重心为力的作用点，分别沿着竖直向下的方向和竖直向上的方向做出物块受到的重力和浮力；
（2）由于物块是加速下沉，所以其受到的浮力小于重力。因此在做力的示意图时，要保证浮力小于重力。如图所示：
16．如图所示，两灯泡的额定电压均为220V。当开关闭合后，两灯都正常发光，且插座不受开关控制，请将电路连接完整。
【分析】家庭电路电压为220V，根据灯的额定电压和并联电路电压的规律，确定两灯并联；开关与待测电路串联，为了安全，开关应控制火线；三孔插座按“左零右火上接地”的原则连入电路中。
【解答】解：家庭电路电压为220V，两灯泡的额定电压均为220V，因两灯都能正常工作，则两灯应并联；开关S控制两灯，S接在干路上，根据安全用电原则，S要控制火线；
三孔插座不受开关S控制，按“左零右火上接地”的原则连入电路中，如下图所示：
四、实验探究题（本题共3小题，第17题4分，第18题6分，第19题9分，共19分）
17．小明在探究“凸透镜成像的规律”的实验中：
（1）实验前要调整烛焰、凸透镜、光屏三者的中心在 同一高度上 。实验一段时间后，他发现光屏上的像位置偏上，那么他应该把凸透镜向 下 （填“上”或“下”）适当调节，才能实现在光屏的中央。
（2）当他将蜡烛、凸透镜、光屏调整到图甲所示位置时，烛焰恰好在光屏上成清晰的像（像未画出），此时的成像原理与 照相机 （填“放大镜”，“投影仪”或“照相机”）相同，若将蜡烛向右移动10cm，保持凸透镜的位置不变，则应将光屏向 右 （填“左”或“右”）移动适当距离，使光屏上再次成清晰的像，此时所成的像跟原来的相比要 大 （填“大”或“小”）一些。
（3）小明近日发现自己看不清黑板，到医院检查，医生告诉他患上了近视，近视眼的成像示意图为 乙 （填“乙”或“丙”）图，可以使用 凹透镜 （填“凸透镜”或“凹透镜”）加以矫正。
【分析】（1）探究凸透镜成像的实验时，在桌面上依次放蜡烛、凸透镜、光屏，三者在同一条直线上，三者的中心大致在同一高度，像才能呈在光屏的中央位置。根据光线过光心不改变方向进行判断；
（2）凸透镜成实像时，根据物距和像距的关系，能判断凸透镜的成像情况：①物距大于像距，成倒立、缩小的实像，应用于照相机；②物距等于像距，成倒立、等大的实像；③物距小于像距，成倒立、放大的实像，应用于投影仪或幻灯机；凸透镜成实像时，物距越小，像距越大，像越大；
（3）近视眼能看清近处的物体，不能看清远处的物体，近视眼的晶状体太厚，使像成在视网膜的前方。要戴一个凹透镜来矫正，凹透镜对光线有发散作用。戴上凹透镜能使像成在视网膜上。
【解答】解：（1）蜡烛、凸透镜、光屏，三者在同一条直线上，三者的中心大致在同一高度，像才能呈在光屏的中央位置。实验中他发现光屏上的像偏上，根据光线过光心不改变方向，凸透镜向下移动，或蜡烛向上移动，或光屏上移动。
（2）根据图示可知，物距大于像距，成倒立、缩小的实像，因此与照相机原理相同。
凸透镜成实像时，物距越小，像距越大，像越大；因此当凸透镜的位置不变时，只向右移动蜡烛，要使光屏上再次出现一个明亮清晰的像需要向右移动光屏，此时像的大小比原来的像要大些；
（3）图乙的入射光线会聚在视网膜的前方，所以图乙表示了近视眼的成像情况，
图丙的入射光线会聚在视网膜的后方，所以图丙表示了远视眼的成像情况，也是老花眼成像情况；
近视眼是因为晶状体焦距太短，或眼球前后经过长，看远处物体时，使物像落到视网膜前方，为了使光线会聚在原来的会聚点后面的视网膜上，就需要在光线进入人的眼睛以前发散一下，因此佩戴对光线具有发散作用的凹透镜来矫正。
故答案为：（1）同一高度上；下；（2）照相机；右；大；（3）乙；凹透镜。
18．教室的门栓坏了，门经常被风吹开，这是门与门框间摩擦太小的缘故。摩擦力的大小与什么因素有关呢？于是同学们利用长木板、毛巾、长方体物块A、B，以及弹簧测力计做了如图所示的实验。
（1）如图甲所示将物块A放在水平木板上，水平匀速拉动测力计，根据 二力平衡 知识可知：物块所受滑动摩擦力大小等于测力计的示数。
（2）比较甲、丙两图可以得出的结论是：接触面粗糙程度相同时， 压力越大，滑动摩擦力越大 。
（3）请你利用上述分析得出的结论，写出一种能将门关紧的具体方法： 在门与门框间塞入硬纸片 。
（4）本实验存在的一个操作上的难点是：在拉动物块A的时候很难保持匀速运动，弹簧测力计的示数不稳定，导致该现象的原因是 ② （选填序号：①“滑动摩擦力”，②“手对弹簧测力计拉力”）大小变化导致的。
（5）同学们经过讨论并反复验证，改进了实验方案，如图丁所示：
①改进后，同学们在进行实验时，不需要匀速拉动长木板，这是因为滑动摩擦力大小与物体相对木板 速度的大小 无关：
②弹簧测力计示数稳定时，木块受到木板的 滑动 （选填“滑动”或“静”）摩擦力和弹簧测力计的拉力是一对平衡力。
【分析】（1）木块A在长木板上做匀速直线运动，根据二力平衡可知，物块所受滑动摩擦力大小等于测力计的示数；
（2）影响滑动摩擦力大小因素有两个：压力大小和接触面的粗糙程度，研究与其中一个因素的关系时，要控制另外一个因素不变，根据图中现象得出结论；
（3）可以通过增大压力、或增大接触面粗糙程度的方法来增大门和门框之间的摩擦力；
（4）控制木块做匀速直线运动比较困难，对运动者的弹簧测力计难于读数；
（5）根据二力平衡的知识可知，要让木块在水平板面上做匀速直线运动，只有这样才可以测出摩擦力。
【解答】解：（1）木块A在长木板上做匀速直线运动，根据二力平衡可知，物块所受滑动摩擦力大小等于测力计的示数；
（2）实验中应水平匀速拉动纸盒A，图甲、丙所示两次实验在接触面粗糙程度一定时，压力大小不同，摩擦力不同，丙的滑动摩擦力大，由此可知，在接触面的粗糙程度一定时，压力越大，滑动摩擦力越大；
（3）我们可以在门与门框间塞入硬纸片，以增大门和门框之间的摩擦力，将门关紧；
（4）实验中他们发现很难保持弹簧测力计示数的稳定性，很难读数，原因是：难于控制木块做匀速直线运动，手对弹簧测力计拉力大小变化导致的；
（5）为了解决上述问题，同学们对实验装置进行了改进，如图乙所示。利用该装置的优点是不需要控制木板做匀速直线运动，对静止的弹簧测力计读数比较容易，此时压力和接触面的粗糙程度不变，摩擦力不变，说明滑动摩擦力大小与物体相对木板运动速度的大小无关；
拉动木块做匀速直线运动时或静止不动时，木块都处于平衡状态，弹簧测力计对木块的拉力与木块受到的滑动摩擦力是一对平衡力，平衡力大小相等，摩擦力的方向是水平向右，所以弹簧测力计对A物体的拉力的大小等于A物体受到的滑动摩擦力。
故答案为：（1）二力平衡；（2）压力越大，滑动摩擦力越大；（3）在门与门框间塞入硬纸片；（4）②；（5）①速度的大小；②滑动。
19．在“测量小灯泡额定功率”的实验中，小灯泡的额定电压为2.5V。
（1）请你用笔画线代替导线将图甲中的实物电路连接完整。
（2）实验前应将滑动变阻器R的滑片P置于 A （选填“A”或“B”）端。
（3）正确连接电路后，闭合开关，发现小灯泡不亮，电流表有示数，电压表无示数，出现该状况的原因是 B 。（填字母序号）
A.电流表内部断路了
B.灯座内部出现了短路
C.小灯泡的灯丝断了
（4）排除故障后，闭合开关，调节滑动变阻器的滑片P，使电压表的示数为2.5V，此时电流表的示数如图乙所示，其读数为 0.3 A，小灯泡的额定功率为 0.75 W。
（5）该实验装置不能完成的实验是 C 。（填字母序号）
A.探究串联电路中的电流规律
B.探究串联电路中的电压规律
C.探究电流与电压的关系
（6）另一组的小芳在进行实验时发现电流表已损坏无法使用，老师给她一个已知阻值为R0的定值电阻，同学们设计了如图丙所示的电路，并正确测出了小灯泡的额定功率，已知电源电压不变，实验步骤如下：
①闭合开关S、S1，断开S2，调节滑动变阻器的滑片P，使电压表读数为小灯泡的额定电压U额；
② 闭合开关S、S2，断开S1 ，保持滑动变阻器滑片P位置不动，读出此时电压表的示数为U；
③小灯泡额定功率的表达式P额＝ U额×U−U额R0 （用U额、U、R0表示）。
【分析】（1）根据灯泡的额定电压确定电压表的量程，电压表与灯泡并联，电流表与灯泡串联；
（2）为了保护电路，实验前应将滑动变阻器R的滑片P置于阻值最大处；
（3）逐一分析每个选项，找出符合题意的答案；
（4）根据电流表选用的量程和分度值读出电流值，再利用P＝UI求出电功率；
（5）逐一分析每个选项，找出能探究的实验；
（6）由实验步骤，根据串联电路电压的规律，可求出此时定值电阻的电压，由欧姆定律可求出灯的额定电流，根据P＝UI可求出灯的额定功率。
【解答】解：（1）小灯泡的额定电压为2.5V，则电压表选用小量程与灯泡并联，电流表与灯泡串联，如图所示：
（2）为了保护电路，实验前应将滑动变阻器R的滑片P置于阻值最大处，即A端；
（3）A．若电流表内部断路了，则整个电路断路，两表都没有示数，故A不符合题意；
B．若灯座内部出现了短路，电压表没有示数，电路为通路，电流表有示数，故B符合题意；
C．若灯泡的灯丝断了，电流表没有示数，电压表串联在电路中测电源电压，有示数，故C不符合题意；
故选：B；
（4）由图乙可知，当电压表的示数为2.5V，电流表选用小量程，分度值为0.02A，示数为0.3A，
小灯泡的额定功率为：
P＝UI＝2.5V×0.3A＝0.75W；
（5）A.将电流表分别串联在电路中的不同位置，可以测出不同位置的电流，故可探究串联电路中的电流规律；
B.用电压表分别测量灯与变阻器的电压以及电路两端的总电压，故可探究串联电路中的电压规律；
C.探究电流与电压的关系，要控制电阻大小不变，而灯的电阻随温度的变化而变化，故不能探究电流与电压的关系；
故选：C；
（6）实验步骤：
①闭合开关S、S1，断开S2，调节滑片P使电压表读数为U额，此时小灯泡正常发光；
②不改变滑动变阻器滑片P的位置，闭合开关S、S2，断开S1，记录电压表此时读数为U；
③在①中，电压表测灯的电压，灯正常发光，在②中，电压表测灯与定值电阻的电压，因此时各电阻的大小和电压不变，灯仍正常工作，
根据串联电路电压的规律，此时定值电阻的电压：U0＝U﹣U额，
由欧姆定律可得，灯泡的额定电流：IL＝I0=U−U额R0，
所以小灯泡额定功率的表达式：P额＝U额IL＝U额×U−U额R0。
故答案为：（1）见上图；（2）A；（3）B；（4）0.3；0.75；（5）C；（6）闭合开关S、S2，断开S1；U额×U−U额R0。
五、综合应用题（本题共2小题，第20题8分，第21题9分，共17分）
20．“绿色出行，低碳生活”。新能源汽车因环保、节能、高效等优势，成为人们日常使用的重要交通工具。如图是国内某型号的新能源汽车，满载时的总质量为1.6×103kg，静止时与地面的总接触面积为0.1m2，在平直公路上匀速行驶100m，用时50s，此过程中汽车牵引力做功1.5×106J。（g取10N/kg）
（1）给电动汽车充电时，电能转化为 化学 能；汽车在行驶时对路面的压力比静止时 减小 （选填“增大”、“减小”或“不变”）。
（2）求汽车静止时对水平地面的压强。
（3）求汽车匀速行驶时的速度及所受的牵引力。
（4）从环境的角度，纯电动汽车与常用燃油汽车相比，具有什么优点（说一条即可）？
【分析】（1）给电动汽车充电时，电能转化为化学能；
车子静止在水平面上，车子对路面的压力等于重力；当流线型的车子快速行驶时，产生升力，车子对地面压力减小；
（2）根据F＝G＝mg得出汽车静止时对水平地面的压力，根据p=FS得出汽车静止时对水平地面的压强；
（3）根据v=st得出汽车匀速行驶时的速度；
根据W＝Fs可知汽车所受的牵引力；
（4）从环境的角度，纯电动汽车与常用燃油汽车相比，具有环保、无污染的优点。
【解答】解：（1）给电动汽车充电时，电能转化为化学能；
小汽车外型是流线型，当汽车高速行驶时，相同时间内，空气经过上方的路程比下方路程长，流速大，压强小，汽车在压强差下产生向上的升力，汽车对路面的压力减小；
（2）汽车静止时对水平地面的压力F＝G＝mg＝1.6×103kg×10N/kg＝1.6×104N，
汽车静止时对水平地面的压强p=FS=1.6×104N0.1m2=1.6×105Pa；
（3）汽车匀速行驶时的速度v=st=100m50s=2m/s；
根据W＝Fs可知汽车所受的牵引力F牵=Ws=1.5×106J100m=1.5×104N；
（4）从环境的角度，纯电动汽车与常用燃油汽车相比，具有环保、无污染的优点。
故答案为：（1）化学；减小；
（2）汽车静止时对水平地面的压强为1.6×105Pa；
（3）汽车匀速行驶时的速度及所受的牵引力为1.5×104N；
（4）从环境的角度，纯电动汽车与常用燃油汽车相比，具有环保、无污染的优点。
21．如图甲是某品牌智能体重秤，图乙是它的电路结构图，R为定值电阻，秤盘下方的电阻R为压敏电阻，其阻值随所受压力大小的变化关系图像如图丙所示。已知电源电压为6V保持不变。
（1）压敏电阻R所受压力增大时，电压表的示数将 变大 （选填“变大”“变小”或“不变”）；定值电阻R0在电路中的作用是 保护电路 。
（2）体重为600N的小勇站在体重秤上时，电压表示数为2.4V，则R0的阻值是多少？
（3）若小华站在体重秤上，5s内完成了称量体重的过程，这段时间内体重秤消耗的电能是0.45J，则小华的体重为多少牛？
【分析】（1）由图乙分析电路连接和电压表测量情况；由图丙分析压敏电阻R1所受的压力与其阻值之间的关系；再根据串联电路分压的规律以及串联电路电压特点分析R0两端的电压变化，即电压表的示数变化；
由电路图可知，电阻R0与压敏电阻R串联接入电路，电阻R0起保护电路的作用；
（2）由图丙R﹣F图像可知，当F＝600N时R的阻值大小，根据串联电路的电压特点及公式I=UR求得通过定值电阻R0的电流，然后根据I=UR求出R0的阻值；
（3）根据W=U2Rt求得电路中的总电阻大小，根据串联电路的电阻特点求出R的大小，由图丙R﹣F图像可知F的大小即小华的体重；
【解答】解：（1）由图乙可知，该电路为R0和R的串联电路，电压表测R0两端的电压；
由图丙可知，当压敏电阻R所受的压力增大时，其阻值会变小，由串联电路分压的规律可知，压敏电阻R两端的电压会变小，由串联电路的电压特点可知，R0两端的电压会变大，即电压表的示数变大；
由电路图可知，电阻R0与压敏电阻R串联接入电路，若不串联电阻R0，当压力过大时，压敏电阻的阻值过小，由欧姆定律可知，电路中电流很大，易损坏电源，所以电阻R0起保护电路的作用；
（2）由图丙R﹣F图像可知，当F＝G＝600N时，R＝300Ω，
由串联电路的电压特点可知压敏电阻R两端的电压为：U1＝U﹣U0＝6V﹣2.4V＝3.6V，
根据串联电路中电流处处相等可知，通过R0的电流为：
电路中的电流为：I0＝I=U1R=3.6V300Ω=0.012A，
则电阻R0的阻值为：R0=U0I0=2.4V0.012A=200Ω；
（3）若小华站在体重秤上，根据W=U2Rt可得电路中的总电阻为：
R总=U2Wt=(6V)20.45J×5s＝400Ω，
根据串联电路的电阻特点可得：此时压敏电阻的阻值为：
R′＝R总﹣R0＝400Ω﹣200Ω＝200Ω，
由图丙R﹣F图像可知，压敏电阻的阻值为200Ω时，压力为800N，
所以小华的体重为800N。
答：（1）变大；保护电路。
（2）体重为600N的小勇站在体重秤上时，电压表示数为2.4V，R0的阻值是200Ω；
（3）小华的体重为800N。
相关试卷
2024年河南省周口市沈丘县压轴联考中考三模物理试题（原卷版+解析版）： 这是一份2024年河南省周口市沈丘县压轴联考中考三模物理试题（原卷版+解析版），共22页。
2024年河南省周口市沈丘县中考物理二模试卷（含解析）： 这是一份2024年河南省周口市沈丘县中考物理二模试卷（含解析），共18页。
2024年河南省周口市沈丘县多校联考中考二模物理试题： 这是一份2024年河南省周口市沈丘县多校联考中考二模物理试题，共16页。试卷主要包含了填空题，选择题，作图题，实验探究题，综合应用题等内容，欢迎下载使用。
