粤教版 (2019)必修 第三册第二节 磁感应强度复习练习题

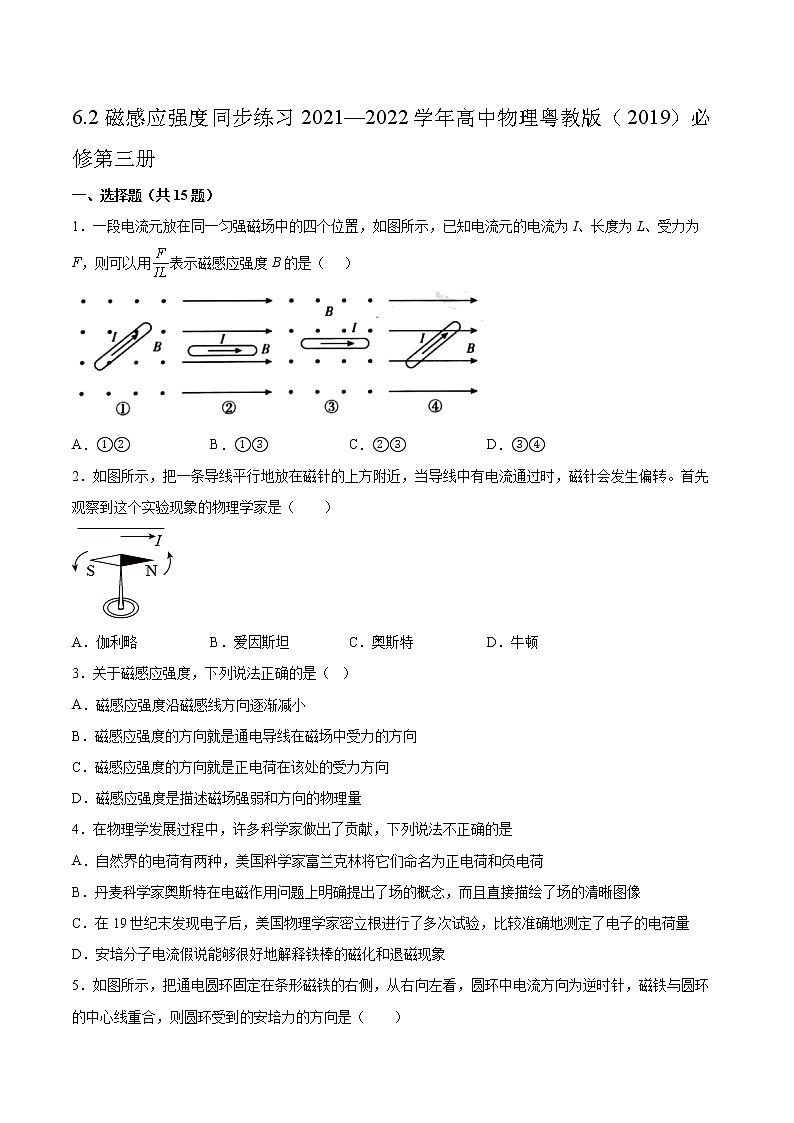

6.2磁感应强度同步练习2021—2022学年高中物理粤教版（2019）必修第三册

一、选择题（共15题）

1．一段电流元放在同一匀强磁场中的四个位置，如图所示，已知电流元的电流为I、长度为L、受力为F，则可以用表示磁感应强度B的是（     ）

A．①② B．①③ C．②③ D．③④

2．如图所示，把一条导线平行地放在磁针的上方附近，当导线中有电流通过时，磁针会发生偏转。首先观察到这个实验现象的物理学家是（　　）

A．伽利略 B．爱因斯坦 C．奥斯特 D．牛顿

3．关于磁感应强度，下列说法正确的是（   ）

A．磁感应强度沿磁感线方向逐渐减小

B．磁感应强度的方向就是通电导线在磁场中受力的方向

C．磁感应强度的方向就是正电荷在该处的受力方向

D．磁感应强度是描述磁场强弱和方向的物理量

4．在物理学发展过程中，许多科学家做出了贡献，下列说法不正确的是

A．自然界的电荷有两种，美国科学家富兰克林将它们命名为正电荷和负电荷

B．丹麦科学家奥斯特在电磁作用问题上明确提出了场的概念，而且直接描绘了场的清晰图像

C．在19世纪末发现电子后，美国物理学家密立根进行了多次试验，比较准确地测定了电子的电荷量

D．安培分子电流假说能够很好地解释铁棒的磁化和退磁现象

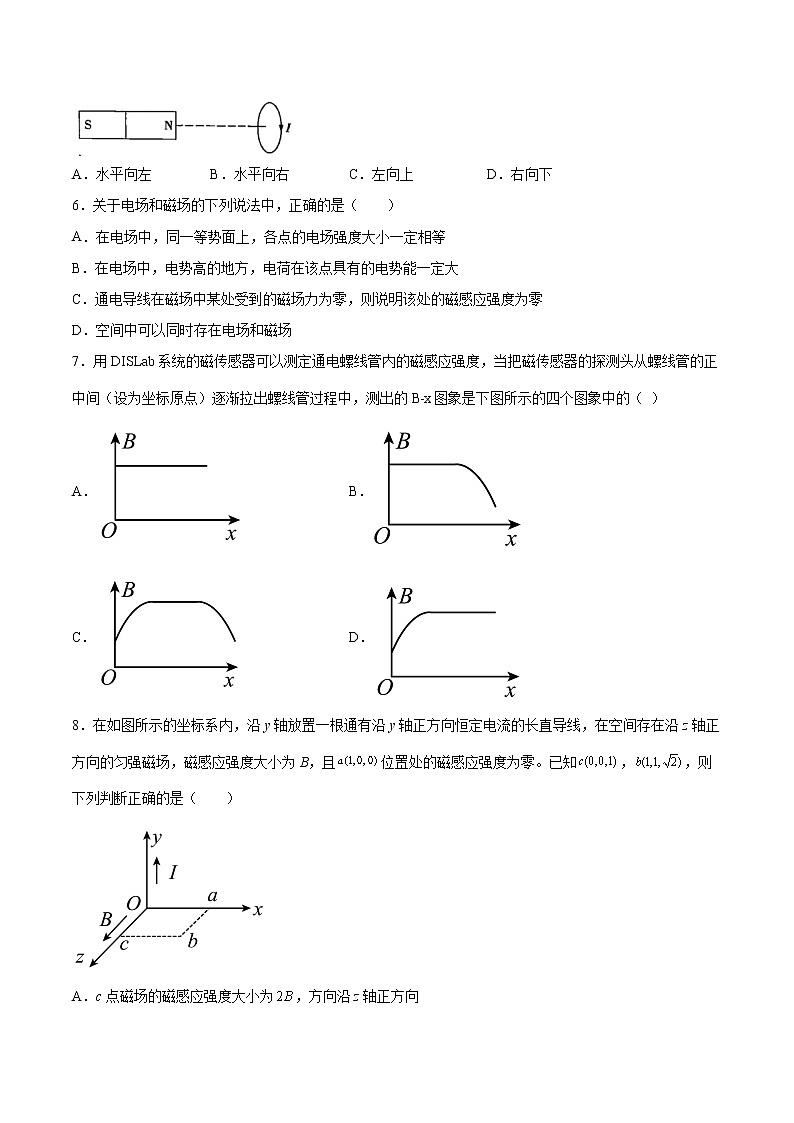

5．如图所示，把通电圆环固定在条形磁铁的右侧，从右向左看，圆环中电流方向为逆时针，磁铁与圆环的中心线重合，则圆环受到的安培力的方向是（　　）

A．水平向左 B．水平向右 C．左向上 D．右向下

6．关于电场和磁场的下列说法中，正确的是（　　）

A．在电场中，同一等势面上，各点的电场强度大小一定相等

B．在电场中，电势高的地方，电荷在该点具有的电势能一定大

C．通电导线在磁场中某处受到的磁场力为零，则说明该处的磁感应强度为零

D．空间中可以同时存在电场和磁场

7．用DISLab系统的磁传感器可以测定通电螺线管内的磁感应强度，当把磁传感器的探测头从螺线管的正中间（设为坐标原点）逐渐拉出螺线管过程中，测出的B﹣x图象是下图所示的四个图象中的（ ）

A． B．

C． D．

8．在如图所示的坐标系内，沿y轴放置一根通有沿y轴正方向恒定电流的长直导线，在空间存在沿z轴正方向的匀强磁场，磁感应强度大小为B，且位置处的磁感应强度为零。已知，，则下列判断正确的是（　　）

A．c点磁场的磁感应强度大小为，方向沿z轴正方向

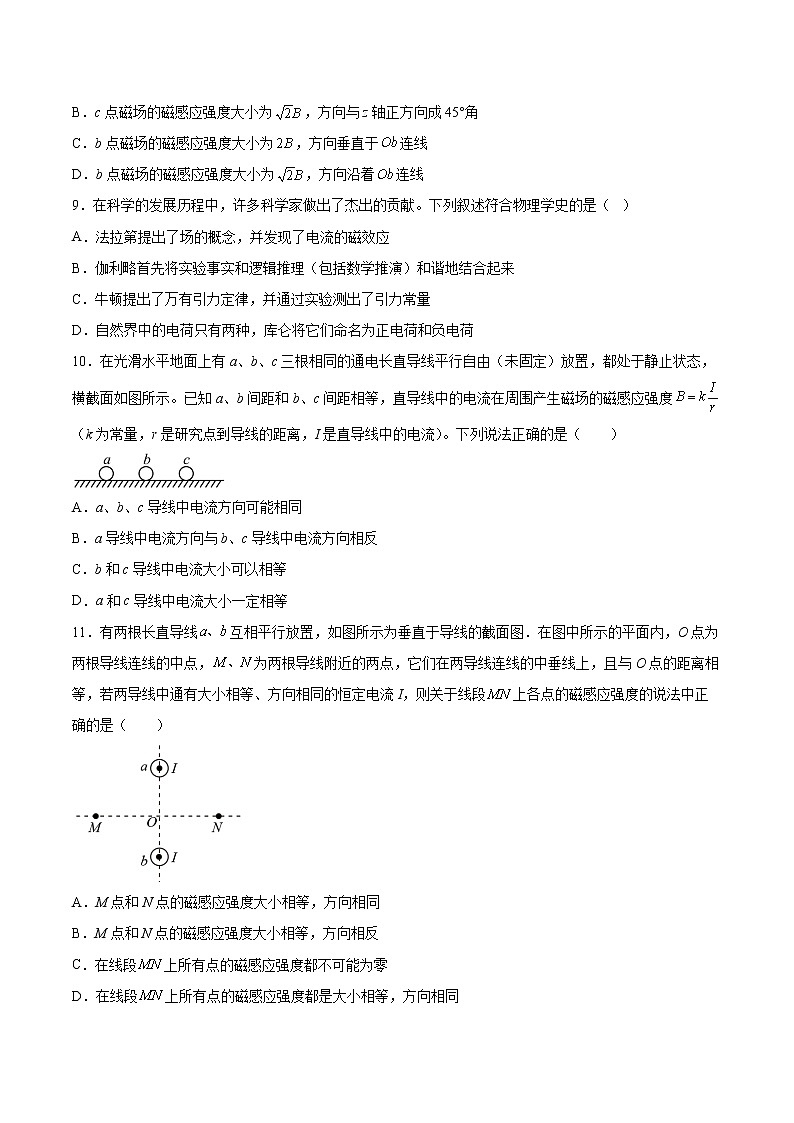

B．c点磁场的磁感应强度大小为，方向与z轴正方向成45°角

C．b点磁场的磁感应强度大小为，方向垂直于连线

D．b点磁场的磁感应强度大小为，方向沿着连线

9．在科学的发展历程中，许多科学家做出了杰出的贡献。下列叙述符合物理学史的是（   ）

A．法拉第提出了场的概念，并发现了电流的磁效应

B．伽利略首先将实验事实和逻辑推理（包括数学推演）和谐地结合起来

C．牛顿提出了万有引力定律，并通过实验测出了引力常量

D．自然界中的电荷只有两种，库仑将它们命名为正电荷和负电荷

10．在光滑水平地面上有a、b、c三根相同的通电长直导线平行自由（未固定）放置，都处于静止状态，横截面如图所示。已知a、b间距和b、c间距相等，直导线中的电流在周围产生磁场的磁感应强度（k为常量，r是研究点到导线的距离，I是直导线中的电流）。下列说法正确的是（　　）

A．a、b、c导线中电流方向可能相同

B．a导线中电流方向与b、c导线中电流方向相反

C．b和c导线中电流大小可以相等

D．a和c导线中电流大小一定相等

11．有两根长直导线互相平行放置，如图所示为垂直于导线的截面图．在图中所示的平面内，O点为两根导线连线的中点，为两根导线附近的两点，它们在两导线连线的中垂线上，且与O点的距离相等，若两导线中通有大小相等、方向相同的恒定电流I，则关于线段上各点的磁感应强度的说法中正确的是（　　）

A．M点和N点的磁感应强度大小相等，方向相同

B．M点和N点的磁感应强度大小相等，方向相反

C．在线段上所有点的磁感应强度都不可能为零

D．在线段上所有点的磁感应强度都是大小相等，方向相同

12．已知无限长的直线电流磁场的磁感应强度的大小跟电流强度I成正比，跟离开导线的距离r成反比，即（k>0）。如图所示，三根无限长的通电直导线M、N、P都垂直纸面放置，构成一个直角三角形，∠N=90°，∠P=30°，O为MP边中点。三根导线中电流大小相同，方向如图。则O点磁场方向应为（     ）

A．A方向 B．E方向 C．C方向 D．D方向

13．通电螺线管内有一在磁场力作用下面处于静止的小磁针，小磁针N极指向如图所示，则（　　）

A．P端为N极，a正极

B．P端为N极，a负极

C．P端为S极，a正极

D．P端为S极，a负极

14．欧姆在探索通过导体的电流和电压、电阻关系时，因无电源和电流表，他利用金属在冷水和热水中产生电动势代替电源，用小磁针的偏转检测电源，具体做法是在地磁场作用下在水平静止的小磁针上方，平行于小磁针水平放置一直导线，当该导线中通有电流时，小磁针会发生偏转；当通过该导线电流为I时，小磁针偏转了30°，问当他发现小磁针偏转了60°，通过该直导线的电流为(直导线在某点产生的磁场与通过直导线的电流成正比（   ）

A．2I    B．3I    C．I    D．无法确定

15．下面关于物理学家所做出的贡献的表述，符合物理史实的是（　　）

A．麦克斯韦发现导线通电时，导线附近的小磁针会发生偏转

B．安培发现了电流的磁效应，并总结了安培定则来判断电流周围的磁场方向

C．洛伦兹提出磁场对运动电荷有力的作用

D．法拉第通过分析许多实验事实后总结了判断感应电流方向的法拉第电磁感应定律

二、填空题（共4题）

16．磁感应强度

（1）定义：一段通电直导线垂直放在磁场中所受的力与导线中的电流和导线的长度的___________的比值，叫磁感应强度。

（2）定义式：。

（3）单位：___________，简称___________，符号为___________。

（4）B反映了磁场的___________

（5）磁感应强度是矢量，小磁针的___________在磁场中某点___________的方向，就是这点磁感应强度的方向。

17．由电流产生的磁场（用字母B表示）方向，确定图中导线或线圈里的电流方向。

A_________、B___________、C_____________、D_____________

18．磁感应强度B是_____ ( 填标量或矢量)，它的单位是________，符号是_________．

19．带铁芯的线圈看不清导线的绕向，为了了解导线的绕向，给你提供以下器材：小磁针（已知北极）、一节干电池、限流电阻、电键、导线若干。

(1)完成如图所示的方框中的实验示意图______；

(2)将下面的步骤，按操作顺序排好（用字母表示）_________。

A．根据螺线管的南北极，判断电流流向

B．闭合电键，小磁针发生偏转

C．根据电流流向，判断导线绕向

D．根据小磁针的偏转判断通电螺线管的南北极

三、综合题（共4题）

20．如图所示，根据小做针的N、S极指向，标出通电螺线管的N、S极和电源正、负极。

21．请判断下列情形中电流的方向。

(1)图（a）中，当电流通过导线时，导线下磁针的N极转向纸外；

(2)图（b）中，当电流通过环形导线时，导线下磁针的N极转向纸外；

(3)当电流通过螺线管时，磁针N的指向如图（c）所示。

22．地球表面附近存在一个竖直向下的电场，其大小约为100V/m，在该电场的作用下，大气中正离子向下运动，负离子向上运动，从而形成较为稳定的电流，这叫做晴天地空电流。地表附近某处地空电流虽然微弱，但全球地空电流的总电流强度很大，约为1800A。以下分析问题时假设地空电流在全球各处均匀分布。

（1）请问地表附近从高处到低处电势升高还是降低？

（2）如果认为此电场是由地球表面均匀分布的负电荷产生的，且已知电荷均匀分布的带电球面在球面外某处产生的场强相当于电荷全部集中在球心所产生的场强；地表附近电场的大小用E表示，地球半径用R表示，静电力常量用k表示，请写出地表所带电荷量的大小Q的表达式；

（3）取地球表面积S=5.1×1014m2，试计算地表附近空气的电阻率ρ0的大小；

（4）我们知道电流的周围会有磁场，那么全球均匀分布的地空电流是否会在地球表面形成磁场？如果会，说明方向；如果不会，说明理由。

23．根据如图中标出的磁场方向，在图中标出通电导线中电流的方向。

参考答案：

1．B

2．C

3．D

4．B

5．A

6．D

7．B

8．B

9．B

10．D

11．B

12．C

13．B

14．B

15．C

16．     乘积     特斯拉     特     T     强弱及方向     N极     静止时所指

17．

18．     矢量；     特斯拉；     T；

19．          BDAC

20．

21．(1) 从右向左；(2)逆时针方向； (3)从左向右看，螺线管中的电流为逆时针方向

22．（1）降低；（2）；（3）2.8×1013Ω·m；

(4)为了研究地球表面附近A点的磁场情况，可以考虑关于过A点的地球半径对称的两处电流和，如图所示

根据右手螺旋定则可以判断，这两处电流在A点产生的磁场的磁感应强度刚好方向相反，大小相等，所以和产生的磁场在A点的合磁感应强度为零。同理，地球上各处的地空电流在A点的合磁感应强度都为零，即地空电流不会在A点产生磁场。同理，地空电流不会在地球附近任何地方产生磁场。

23．
