2022年广东省中考物理仿真试卷

这是一份2022年广东省中考物理仿真试卷，共27页。试卷主要包含了4km/h，86米，【答案】A，【答案】B等内容，欢迎下载使用。

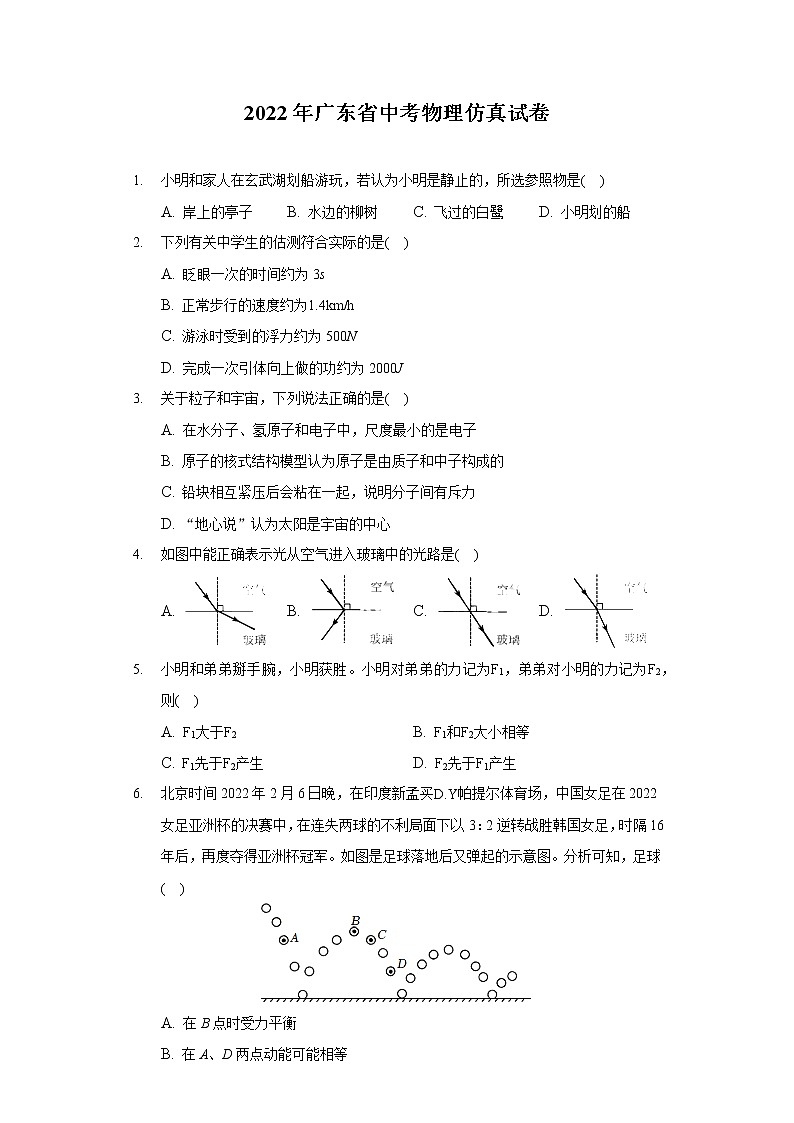

2022年广东省中考物理仿真试卷

1. 小明和家人在玄武湖划船游玩，若认为小明是静止的，所选参照物是( )
A. 岸上的亭子 B. 水边的柳树 C. 飞过的白鹭 D. 小明划的船
2. 下列有关中学生的估测符合实际的是( )
A. 眨眼一次的时间约为3s
B. 正常步行的速度约为1.4km/h
C. 游泳时受到的浮力约为500N
D. 完成一次引体向上做的功约为2000J
3. 关于粒子和宇宙，下列说法正确的是( )
A. 在水分子、氢原子和电子中，尺度最小的是电子
B. 原子的核式结构模型认为原子是由质子和中子构成的
C. 铅块相互紧压后会粘在一起，说明分子间有斥力
D. “地心说”认为太阳是宇宙的中心
4. 如图中能正确表示光从空气进入玻璃中的光路是( )
A. B. C. D.
5. 小明和弟弟掰手腕，小明获胜。小明对弟弟的力记为F1，弟弟对小明的力记为F2，则( )
A. F1大于F2 B. F1和F2大小相等
C. F1先于F2产生 D. F2先于F1产生
6. 北京时间2022年2月6日晚，在印度新孟买D.Y帕提尔体育场，中国女足在2022女足亚洲杯的决赛中，在连失两球的不利局面下以3：2逆转战胜韩国女足，时隔16年后，再度夺得亚洲杯冠军。如图是足球落地后又弹起的示意图。分析可知，足球( )
A. 在B点时受力平衡
B. 在A、D两点动能可能相等
C. 在C点时，若所受力全部消失，其运动状态将不断改变
D. 在运动过程中，只存在动能和势能的相互转化
7. 如图，闭合开关，灯泡不亮。在闭合开关且不拆开导线的情况下，将M接电源“+”极，N依次试触E、F、G接线柱，发现电压表示数前两次为零，第三次接近3V。若故障只有一个，则可能是( )
A. 电源没电 B. 开关断路 C. 灯泡断路 D. 灯泡短路
8. 中国最年轻的兵种中特种兵被称为“陆地猛虎、海底蛟龙、空中雄鹰”，他们装备着无声手枪，还有特种作战消音靴。作战消音靴是在______ 处减弱噪声，这样做主要是是防止______ (选填“音调”或“响度”)过大而露目标；他们在越野拉练时能听到指战员下达的各种口令，声音是通过______ 传到战士们的耳中。
9. 书法是中华民族文化的瑰宝。如图，手执毛笔竖直悬空静止，若手握笔杆的力增大，笔受到的摩擦力将______ (选填“增大”、“减小”或“不变”)；在纸上写字，笔运行中笔毫向左弯曲，此时笔毫所受摩擦力的方向______ (选填“向左”或“向右”)；书写时能闻到淡淡的“墨香”，是由于墨汁分子在做______ 。
10. 2020年5月27日，我国的登山队员成功登顶珠穆朗玛峰，并开展峰顶测量，12月8日宣布珠穆朗玛峰的最新高程为8848.86米。随着登山队员攀登高度的不断增加，大气压强______ (选填“增大”、“减小”或“不变”)，水的沸点会______ (选填“升高”、“降低”或“不变”)。某登山队员沿着一段平直的斜坡匀速向上运动，在这个过程中登山队员的运动状态______ (选填“变化”或“不变”)，登山队员在大本营休息时，捧着一杯热水取暖，是通过______ 的方式改变物体的内能。
11. 2021年5月29日，我国发射的“天舟二号”货运飞船与“天和”核心舱进行了自主交会对接。飞船是通过______向地面传回信息的。飞船在上升过程中，是将燃料的化学能转化为______能，再转化为______能。

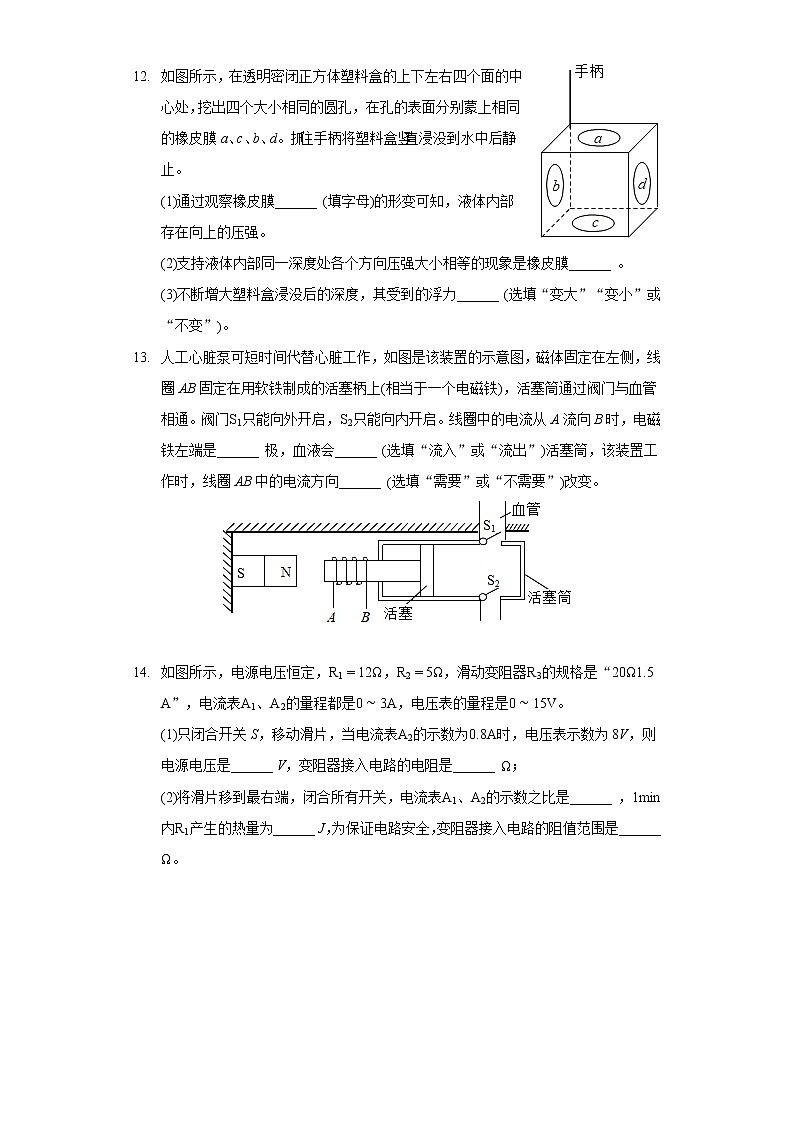

12. 如图所示，在透明密闭正方体塑料盒的上下左右四个面的中心处，挖出四个大小相同的圆孔，在孔的表面分别蒙上相同的橡皮膜a、c、b、d。抓住手柄将塑料盒竖直浸没到水中后静止。
(1)通过观察橡皮膜______ (填字母)的形变可知，液体内部存在向上的压强。
(2)支持液体内部同一深度处各个方向压强大小相等的现象是橡皮膜______ 。
(3)不断增大塑料盒浸没后的深度，其受到的浮力______ (选填“变大”“变小”或“不变”)。
13. 人工心脏泵可短时间代替心脏工作，如图是该装置的示意图，磁体固定在左侧，线圈AB固定在用软铁制成的活塞柄上(相当于一个电磁铁)，活塞筒通过阀门与血管相通。阀门S1只能向外开启，S2只能向内开启。线圈中的电流从A流向B时，电磁铁左端是______ 极，血液会______ (选填“流入”或“流出”)活塞筒，该装置工作时，线圈AB中的电流方向______ (选填“需要”或“不需要”)改变。

14. 如图所示，电源电压恒定，R1=12Ω，R2=5Ω，滑动变阻器R3的规格是“20Ω1.5A”，电流表A1、A2的量程都是0∼3A，电压表的量程是0∼15V。
(1)只闭合开关S，移动滑片，当电流表A2的示数为0.8A时，电压表示数为8V，则电源电压是______ V，变阻器接入电路的电阻是______ Ω；
(2)将滑片移到最右端，闭合所有开关，电流表A1、A2的示数之比是______ ，1min内R1产生的热量为______ J，为保证电路安全，变阻器接入电路的阻值范围是______ Ω。

15. 如图中，牙医借助平面镜观察牙齿的背面，请在图乙中画出能反映此过程的光路图。








16. 如图中，轻拉弹簧，水平面上的物体A和B处于静止状态，画出物体A的受力示意图。








17. 图中，将插座和控制插座的开关正确接入家庭电路中。









18. (1)图甲中机械停表的示数为______ s，图乙的弹簧测力计示数为______ N。

(2)图丙电能表的示数为______kW⋅h。
(3)用焦距为10cm的凸透镜探究成像规律，如图丁所示，烛焰在光屏上成清晰的像，则光屏到凸透镜的距离可能是______cm(选填“8”、“18”或“28”)；把近视镜片放在蜡烛和凸透镜之间，应将光屏向______(选填“左”或“右”)调节，才能在光屏上重新成清晰的像。
(4)在探究“物质的放热能力与哪些因素有关”时，分别用质量均为1kg的水和某种液体进行对比实验，并对数据进行处理得到如图戊所示图像。实验过程中，水和某种液体在相同时间内放出的热量相等，分析图像可以得出：______(选填“甲”或“乙”)物质是某种液体，此种液体的比热容为______J/(kg⋅℃)。
19. 实验小组利用天平、量筒和烧杯等器材测量牛奶的密度。

(1)天平调平衡后，将适量的牛奶倒入烧杯中，并用天平测量烧杯和牛奶的总质量，通过加减砝码的一番操作，当小明将砝码盒中最小的砝码放入右盘后，横梁指针如图甲所示，接下来他应该______ (选填序号)；
A.向左调节平衡螺母
B.移动游码
C.取下最小的砝码后移动游码
(2)测出烧杯和牛奶的总质量为116g后，将烧杯中的一部分牛奶倒入量筒，液面位置如图乙所示，则量筒中牛奶的体积为______ cm3；
(3)测量烧杯和剩余牛奶的总质量，天平横梁平衡时如图丙所示，则烧杯和剩余牛奶的总质量为______ kg；
(4)小明测量的牛奶密度为______ kg/m3；
(5)在向量筒倒入牛奶时，如果不慎有牛奶溅出，则测出的牛奶密度会______ (选填“偏大”、“偏小”或“不变”)。
20. 用图甲所示电路探究“电流与电阻的关系”，电源电压为3V，滑动变阻器的规格为“20Ω，1.5A”。

(1)实验时，依次更换不同的电阻，调节______ ，保证电阻两端电压不变，分别记录每次电阻R和电流表示数I，数据如表：
实验次数
1
2
3
4
5
电阻R/Ω
30
20
15
10
5
电流I/A
0.08
0.12
0.16

0.48
电阻的倒数1R/Ω−1
0.033
0.050
0.067
0.100
0.200
(2)第4次实验的电流表示数如图乙所示，读数为______ A；
(3)为了更精确地描述I与R的关系，在表中增加了1R的数据，并根据I、1R的值在图丙的坐标纸中描出了相应的点，请你在图丙中补充第4次的实验数据点，并作出I−1R图像。
(4)根据图像可以得到的实验结论是：______ 。
21. 如图所示的电路中，电源电压恒为3V，电阻R2的阻值为30Ω。当开关S1闭合、S2断开时，电流表示数为0.3A，求：
(1)电阻R1的阻值；
(2)当开关S1、S2均闭合时，通电10s电阻R2产生的热量。







22. 如图所示的绿化喷洒车空载时的质量为6t，罐体有效容积为8m3，该喷洒车从水源地装满水后，沿平直公路以15m/s的速度匀速驶向距离2.7km的目的地，行驶过程中喷洒车受到的阻力为1.5×104N，车轮与地面的总接触面积为0.4m2，水的密度为1×103kg/m3，g取10N/kg，求喷洒车从水源地到目的地：
(1)所用的时间；
(2)牵引力所做的功；
(3)对水平地面的压强。








23. 用量角器、直尺、45∘三角尺、60∘三角尺，可以做以下实验。

(1)透过尺子能看到清晰的刻度线，说明尺子的材料有很好的______ 性。
(2)将两把三角尺叠放在水平桌面上，用直尺紧贴桌面快速击打下方的尺子，观察到______ 的现象，说明上方的尺子具有惯性；与头发摩擦后的直尺能吸引碎纸屑，这是因为______ 。
(3)图甲中，量角器底边长度为______ cm。
(4)用量角器的底边将直尺支撑起来，当直尺在水平位置平衡时，量角器的底边正好在直尺的中间位置(刻度线“7”和“8”的中间)。
①图乙中，用吸管在直尺a端上方用力水平吹气，能观察到直尺a端______ (选填“靠近”或“远离”)吸管。
②图丙中，将三角尺A、B分别竖直挂在直尺刻度线“1”和“13”位置后，直尺还能在水平位置平衡，则A、B的质量之比为______ 。
24. 纯电动汽车是一种采用蓄电池作为唯一动力源的汽车。电池的安全性主要体现在对其温度的控制上，当某组电池温度过高时，立即启动制冷系统进行降温。图甲是小明设计的模拟控温装置示意图。电磁继电器与热敏电阻Rt、滑动变阻器R1串联接在电压为6V的电源两端。当电磁铁线圈(电阻不计)中的电流I大于或等于25mA时，衔铁被吸合。热敏电阻置于温度监测区域，其阻值Rt与温度t的关系如图乙所示，滑动变阻器的最大阻值为200Ω。
(1)图甲中应将b端与______ 端相连；
(2)当开关S闭合时，电磁铁上端为______ 极；
(3)若设置电池温度为60℃时启动制冷系统，则滑动变阻器阻值应为______ Ω；
(4)该电路可设置启动制冷系统的最高温度是______ ℃；
(5)现利用一只电阻箱在室温条件下对上述电路进行调试，使电路能在60℃时启动制冷系统。为此，先将电阻箱调为70Ω，然后还需要经过三个关键的调试步骤才能完成调试。
第一步：断开开关，______ ；
第二步：闭合开关，调节滑动变阻器的滑片，直到继电器的衔铁被吸合；
第三步：断开开关，______ 完成电路调试。


25. 阅读下列短文，回答问题。
航速优化化石燃料的广泛应用加快了人类文明的进程，但同时也污染了环境。因为大量燃烧化石燃料使大气中CO2浓度增加，引起温室效应而导致全球变暖。人们意识到环境保护的重要性，开始从各个方面着手减少碳排放。
船舶航行大多使用柴油发动机，航行时受到的阻力通常和航行速度的平方成正比。降低航速可以大大减小航行阻力，发动机对推进设备做功的功率即推进功率就会大大减小，从而减少燃油消耗，但航速不是越小越好，因为船舶航行过程中除了推进设备，还有其他辅助设备工作，需要发动机做功。航速减小后，一段航程所需的航行时间就会延长，虽然推进功减少，但辅助功增加了。(发动机要做的功包括推进功和辅助功两部分)航速优化就是要找到合适的航速，使发动机做的总功减少，达到节能减排的目的。
(1)在柴油发动机的工作循环中，排出CO2等气体的冲程是______。
A.吸气冲程B.压缩冲程C.做功冲程D.排气冲程
(2)若船舶以速度v匀速直线航行，航行时受到的阻力为f=kv2(k为常量)，则理想情况下，推进功率和速度的关系为______。
(3)某船舶航行时，每公里航程的推进功、辅助功和航速的关系如图所示，则最省油的航速约为______m/s。
(4)若题(3)中船舶的最大航速为10m/s，柴油发动机做的功为______ J。若柴油发动机的效率为40%，柴油的热值为4.3×107J/kg，则航速从最大航速降低到最省油航速，每公里航程船舶少消耗柴油约______ kg。

答案和解析

1.【答案】D

【解析】解：小明和家人在玄武湖划船游玩，小明相对于岸上的亭子、水边的柳树、飞过的白鹭的位置不断发生变化，以岸上的亭子、水边的柳树、飞过的白鹭为参照物，小明是运动的，小明相对于自己划的船行的位置没有发生变化，以小明划的船为参照物，小明是静止的，故D符合题意。
故选：D。
判断一个物体是运动的还是静止的，关键是看被研究的物体与所选的标准即参照物之间的相对位置知否发生了改变，如果发生改变，则此物体是运动的，如果没发生改变，则此物体是静止的。
本题考查学生对参照物及其选择这一知识点的理解和掌握程度，此题与实际生活密切相关，在解答时，要注意通过观察到的现象进行分析、思考，具体问题具体分析。

2.【答案】C

【解析】解：A、眨眼一次的时间约为0.5s，故A错误；
B、正常步行的速度约为1.1m/s，即4km/h，故B错误；
C、游泳时受到的浮力约等于人的重力，约500N，故C正确；
D、完成一次引体向上做的功约为：W=Gh=mgh=50kg×10N/kg×0.4m=200J，故D错误。
故选：C。
首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案。
此题考查对生活中常见物理量的估测，结合对生活的了解和对物理单位的认识，找出符合实际的选项即可。

3.【答案】A

【解析】解：A、原子核和电子构成原子，原子构成分子，尺度最小的是电子，故A错误；
B、卢瑟福建立了原子核式结构模型，该模型认为：原子是由原子核和核外电子组成，故B错误；
C、两个表面光滑的铅块相互紧压后会粘在一起，说明分子间有引力，故C错误；
D、“地心说”认为地球是宇宙的中心，哥白尼提出了“日心说”推翻了束缚人类思想很长时间的“地心说”，认为太阳是宇宙的中心，故D错误。
故选：A。
(1)分子是由原子组成的，原子是由原子核和核外电子构成的；
(2)1911年，卢瑟福建立了原子核式结构模型，该模型认为：原子是由原子核和核外电子组成；后来人们又发现原子核是由质子和中子组成；
(3)分子间既有引力也有斥力；
(4)“地心说”认为地球是宇宙的中心，“日心说”认为太阳是宇宙的中心，而不是地球。
本题考查了原子结构、分子动理论的观点、对地心说的了解、以及微粒的大小是一道综合题，难度不大。

4.【答案】D

【解析】解：当光线从空气斜射入其它透明介质时，折射角小于入射角，折射光线靠近法线，入射光线、折射光线分居在法线的两侧，故D正确。
故选：D。
此题主要考查了光的折射光线的画法，首先要熟练掌握光的折射定律的内容，关键是搞清折射角与入射角的关系。

5.【答案】B

【解析】小明对弟弟的力记为F1，弟弟对小明的力记为F2,F1与F2是一对相互作用力，同时产生，且大小相等。
故ACD错误，B正确。
故选：B。
物体间力的作用是相互的，一对相互作用力的特点：大小相等、方向相反、作用在两个不同的物体上、同时产生同时消失。
理解相互作用力的特点，可解答此题。

6.【答案】B

【解析】解：A、足球在B点时受重力和空气阻力的作用，这两个力不在一条直线上，故足球受力不平衡，选项A错误；
B、由题图可知，足球落地弹起后的高度越来越低，说明足球的机械能逐渐减小，故足球在A点的机械能大于其在D点的机械能，而足球在A点的重力势能大于其在D点的重力势能，故足球在A、D两点的动能可能相等，选项B正确；
C、足球在C点时，若所受力全部消失，根据牛顿第一定律可知，足球将做匀速直线运动，运动状态保持不变，故C错误；
D、在运动过程中，足球的机械能不断减小，所以不仅存在动能和势能的相互转化，还存在机械能转化与内能的转化，故D错误。
故选：B。
(1)机械能包括动能和势能；物体由于运动而具有的能量叫动能；物体由于受到重力并处在一定高度时所具有的能叫重力势能；物体由于发生弹性形变而具有的能叫弹性势能。动能的大小与质量和速度有关，重力势能大小与质量和高度有关，弹性势能与弹性形变大小有关。
(2)在动能和势能的转化过程中，若不计摩擦、空气阻力等因素，机械能保持不变，若考虑摩擦、空气阻力等，机械能将变小。
深入理解影响动能和重力势能的因素，理解动能和势能转化过程中，机械能的变化情况，是解答此题的关键。

7.【答案】B

【解析】解：在闭合开关且不拆开导线的情况下，将M接电源“+”极，N依次试触E、F、G接线柱，发现电压表示数前两次为零，第三次接近3V，且故障只有一个。
N接G时电压表有示数，即断路在电压表并联的两点之间；N接E、F时，电压表无示数，说明断路在电压表并联的F点之外，所以可以判定断路在F点和G之间的电路上，则开关断路。
故选：B。
用电压表检查电路故障时，当电路出现一处断路时，如果断路在电压表并联的两点之间，电压表串联在电路中，测电源电压，电压表示数等于电源电压；如果断路在电压表并联的两点之外，电压表并联的部分无电流，无电压，电压表示数为0。
本题主要考查了学生用电压表判断电路故障的方法，用电压表检验电路故障时，电压表有示数(一般等于电源电压)，说明与之并联的导体发生断路或串联的导体发生短路；电压表无示数，说明与之并联的导体发生短路或串联的导体发生断路。

8.【答案】声源  响度  空气

【解析】解：消音靴能够在声源处减弱噪声；从声音的三个特征来分析时，这主要是较小声音的强弱，即是防止响度过大而暴露目标；特种兵听到指战员下达的各种口令，声音是通过空气传到战士们的耳中。
故答案为：声源；响度；空气。
(1)减弱噪声可以从声源处减弱、传播过程中减弱及人耳处减弱这三个环节进行；
(2)物理学中把人耳能感觉到的声音的强弱称为响度，把声音的高低称为音调，音色反映了声音的品质与特色；
(3)声音可以在空气中传播。
知道减弱噪声的三个途径，并熟悉声音的三个特征是解决该题的关键。

9.【答案】不变  向左  无规则运动

【解析】解：手执毛笔竖直悬空静止，若手握笔杆的力增大，笔仍然处于静止状态，受到的摩擦力与重力是一对平衡力，所以受到的摩擦力不变；
在纸上写字，笔运行中笔毫向左弯曲，说明笔毫是向右运动的，此时笔毫所受摩擦力会阻碍笔毫向右运动，故摩擦力的方向向左；
写毛笔字时闻到淡淡的“墨香”是由于分子在不停地做无规则运动，发生了扩散现象。
故答案为：不变；向左；无规则运动。
毛笔保持竖直静止在手中，处于平衡状态，符合二力平衡条件：大小相等，方向相反，作用在同一直线上；毛笔受到手竖直向上的摩擦力始终等于毛笔的重力；
摩擦力的方向与物体相对运动的方向相反；
一切物质的分子都在永不停息地做无规则运动，这种现象是扩散现象。
本题考查了分子动理论、摩擦力的方向、二力平衡条件的应用，难度不大。

10.【答案】减小  降低  不变  热传递

【解析】解：(1)大气压随高度的增加而减小，在一个标准大气压下水的沸点是100℃，气压减小时，水的沸点降低；
(2)沿着一段平直的斜坡匀速向上运动，运动方向和快慢都不发生变化，故登山队员的运动状态不变；捧着一杯热水取暖，是通过热传的方式改变物体的内能。
故答案为：减小；降低；不变；热传递。
(1)大气压随高度的增加而减小，大气压强越小，水的沸点越低；
(2)物体运动方向和速度大小的变化都属于运动状态的改变；改变内能的方式做功和热传递。
本题考查大气压强与沸点的关系、物体运动状态以及改变内能的方式，难度不大。

11.【答案】电磁波  内  机械

【解析】解：
飞船是通过电磁波向地面传回信息的；
飞船在上升过程中，是将燃料燃烧的化学能转化为内能，再转化为机械能。
故答案为：电磁波；内；机械。
(1)在航天通讯中，是利用电磁波来传递信息的；
(2)燃料燃烧过程是化学变化过程，将燃料的化学能转化为内能，再转化为机械能。
本题以航天事件为背景，考查了能量的转化、电磁波的运用等，体现了物体知识在高科技领域的应用。

12.【答案】c b、d的形变程度相同  变小

【解析】解：(1)实验中，我们通过观察橡皮膜的形变来反映液体内部向各个方向都有压强，当橡皮膜c向上凸起时，说明液体内部存在向上的压强；
(2)橡皮膜b、d处于水中相同深度处，若橡皮膜b、d的形变程度相同，说明体内部同一深度处各个方向压强大小相等；
(3)不断增大塑料盒浸没后的深度，各橡皮膜受到的压强不断增大，形变程度不断增大，塑料盒的体积不断减小，在水的密度一定时，
由公式可知，塑料盒受到的浮力变小。
故答案为：(1)c；(2)b、d的形变程度相同；(3)变小。
(1)本实验中，通过观察橡皮膜的形变来反映液体内部向各个方向都有压强，同时在液体密度一定时，通过观察橡皮膜的形变程度来说明压强与深度的关系。
(2)根据公式来分析浮力的大小变化。
本题考查液体内部压强特点的应用，难度一般。

13.【答案】S 流入  需要

【解析】解：
线圈中的电流从A流向B时，由安培定则可知，电磁铁的右端为N极，其左端为S极，电磁铁和左侧磁体的异名磁极相对，因异名磁极相互吸引，故活塞左移，活塞筒的气压减小，而血管内气压较大、外界大气压较大，使得阀门S1关闭，S2打开，则血液经过S2流入活塞筒；
由题知，阀门S1只能向外开启，S2只能向内开启，说明活塞筒的气压应增大，则活塞应右移，所以电磁铁应受到左侧磁体的排斥力(即需要改变电磁铁的磁极)，故该装置工作时，线圈AB中的电流方向需要改变。
故答案为：S；流入；需要。
根据安培定则可知通电磁铁的极性，由磁极间的相互作用规律可知活塞的移动方向；改变线圈中的电流方向可以改变电磁铁的极性，结合“阀门S1只能向外开启，S2只能向内开启”利用气压知识进行解答。
本题考查了主要安培定则的应用、磁极间的相互作用规律，难点是分析两个开关的闭合和打开情况。

14.【答案】12 10 5：87208∼20Ω

【解析】解：(1)当只闭合开关S时，R2和R3串联，电流表A2测电路中的电流，电压表测R3两端的电压，
此时R2两端的电压为U2=IR2=0.8A×5Ω=4V，
电源电压为U=U2+U3=4V+8V=12V，
滑动变阻器接入电路的电阻为R3=U3I=8V0.8A=10Ω；
(2)将滑片移到最右端，闭合所有开关，此时R2被短路，R1和R3并联，电压表测电源电
压，电流表A1测通过R1的电流，电流表A2测干路电流，
电流表A1的示数为I1=UR1=12V12Ω=1A，
流过滑动变阻器的电流为I3=UR3=12V20Ω=0.6A，
电流表A2的示数为，，
电流表A1、A2的示数之比是：8；
1min内R1产生的热量为Q=I12R1t=(1A)2×12Ω×1×60s=720J，
干路电流最大为3A，滑动变阻器R3的规格是“20Ω1.5A“，则电路中的电流最大值为1.5A，
滑动变阻器接入电路的电阻最小为，
滑动变阻器接入电路的阻值范围为8Ω∼20Ω。
故答案为：12；10；5：8；720；8∼20Ω。
(1)当只闭合开关S时，R2和R3串联，电流表A2测电路中的电流，电压表测R3两端的电压，根据欧姆定律得出此时R2两端的电压，根据串联电路的特点得出电源电压；根据欧姆定律得出滑动变阻器接入电路的电阻；
(2)将滑片移到最右端，闭合所有开关，此时R2被短路，R1和R3并联，电压表测电源电压，电流表A1测通过R1的电流，电流表A2测干路电流，
根据欧姆定律得出电流表A1的示数和流过滑动变阻器的电流，根据并联电路的电流特点得出电流表A2的示数，进而得出电流表A1、A2的示数之比；
根据焦耳定律得出1min内R1产生的热量，
干路电流最大为3A，滑动变阻器R3的规格是“20Ω1.5A“，则电路中的电流最大值为1.5A，
根据欧姆定律得出滑动变阻器接入电路的电阻最小值，进而得出滑动变阻器接入电路的阻值范围。
本题考查等效电路分析、串并联电路的特点、欧姆定律的应用、焦耳定律的计算公式应用，综合性强，难度适中。

15.【答案】解：先作出牙齿A关于平面镜的对称点A′，即像的位置，连接像A′和眼睛B与平面镜交于O点，即为入射点，连接AO为入射光线，OB为反射光线，如图所示：


【解析】由于光在平面镜发生镜面反射，所以牙齿和在平面镜形成的像关于平面镜对称，先确定像的位置，连接像与人的眼睛确定入射点，可得反射光线，进一步得出入射光线即可完成光路。
本题用到了光的反射定律、反射光线反向延长过像点，考查的是我们对生活中光的反射现象的应用，这是光现象中的重点。

16.【答案】解：以A为研究对象，此时A在水平方向上不受拉力作用，A与B没有发生相对运动，也没有相对运动的趋势，所以也不受摩擦力作用；
在竖直方向上A受到竖直向下的重力和竖直向上的支持力，这两个力是一对平衡力，从A的重心，分别沿重力和支持力的方向画一条有向线段，并分别用G和F表示，如图所示：


【解析】画力的示意图，首先要对物体进行受力分析，看物体受几个力，要先分析力的大小、方向和作用点，再按照画图的要求画出各个力。
此题考查力的示意图的画法，重点考查学生对物体的受力分析能力，对物体进行正确的受力分析是正确的作出力的示意图的前提，应该强化训练。

17.【答案】解：为了安全，开关接在插座与火线之间，三孔插座的上面的孔接地线，左孔接入零线，右孔通过开关接火线，如图所示：


【解析】家庭电路中接入用户的电线一般有两条：火线和零线，三孔插座的接法是上孔接地线，左孔接零线，右孔接火线，简称“上地左零右火”；为了用电的安全，开关要接在用电器和火线之间。
本题考查了家庭电路中开关以及三孔插座的接法，要注意安全用电的原则。

18.【答案】337.51.1520.318右  乙  2.1×103

【解析】解：(1)图乙停表的分针指示的示数为5min，秒针指示的示数为37.5.0s，故停表的示数是337.5；弹簧测力计为1.1N；
(2)图丙电能表的示数为520.3kW⋅h；
(3)由图可知，此时物距大于像距，在光屏上成像，说明成的是倒立缩小的实像，为照相机的应用，物距应该大于二倍焦距，像距在一倍焦距和二倍焦距之间，即应大于10cm小于20cm，所以此时的像距可能是18cm；近视镜是凹透镜，对光线具有发散作用，会延迟光的会聚，所以把近视镜片放在蜡烛和凸透镜之间，应将光屏向右移动；
(4)由题图戊可知，甲、乙两种物质在相同时间内放出的热量相同时，甲的温度变化量小，根据Q=cmΔt可知，甲的比热容大，而水在常见液体中比热容最大，所以甲是水，乙是某种液体；由题图戊可知，第15min时，甲的温度为40℃，乙的温度为20℃，而它们放出的热量相等，即，，故。
故答案为：(1)337.5；1.1；(2)520.3；(3)18；右；(4)乙；2.1×103。
(1)根据秒表的结构和刻度盘的单位进行分析，即小刻度盘的单位是min，大刻度盘的单位是s，然后读出时间；
(2)当物距大于像距时成倒立缩小的实像，此时物距大于二倍焦距，像距在一倍焦距和二倍焦距之间；
(3)近视镜是凹透镜，对光线具有发散作用。
(4)选同样的加热时间，甲和乙吸热相同，根据温度变化的多少判断，温度变化多的比热容小，温度变化少的比热容大，据此分析判断。
此题考查了停表，弹簧测力计和电能表的读数，凸透镜成像规律的探究及应用以及物质的放热能力，关键是熟记读数方法和物理规律的内容，并做到灵活运用。

19.【答案】C40721.1×103  偏大

【解析】解：(1)由图甲可知，当小明将砝码盒中最小的砝码放入右盘后，横梁指针偏向分度盘的右侧，说明右盘所放的砝码的质量偏大，此时应该取下最小的砝码后向右移动游码，使天平水平平衡；
(2)由图可乙知，量筒的分度值为2mL，示数为V=40mL=40cm3；
(3)如图丙所示，游码标尺的分度值是0.2g，烧杯和剩余牛奶的总质量为：m=50g+20g+2g=72g；
(4)倒入量筒中牛奶的质量为：m′=116g−72g=44g，
牛奶的密度为：ρ=m′V=44g40cm3=1.1g/cm3=1.1×103kg/m3；
(5)如果不慎有牛奶溅出，会导致量筒中牛奶的体积偏小，利用密度公式ρ=mV计算的密度偏大。
故答案为：(1)C；(2)40；(3)72；(4)1.1×103；(5)偏大。
(1)在称量过程中，应通过加减砝码或移动游码的方法来使天平平衡；
(2)弄清量筒的分度值，根据液面对应的刻度读出量筒中牛奶的体积；
(3)天平在读数时，烧杯和剩余牛奶的总质量等于砝码的质量加游码对应的刻度值；
(4)量筒中牛奶的质量等于烧杯和牛奶的总质量减去烧杯和剩余牛奶的总质量，知道量筒中牛奶的质量和体积，根据密度公式求出牛奶的密度；
(5)如果不慎有牛奶溅出，会导致量筒中牛奶的体积偏小，利用密度公式ρ=mV计算的密度偏大。
本题主要考查天平、量筒的读数及密度的基本计算，天平和量筒是初中物理中基本的测量工具，放、调、称、读等都是基本的知识要求，必须掌握扎实牢固。

20.【答案】调节滑动变阻器的滑片  0.24导体两端电压一定时，通过导体的电流与导体的电阻成反比

【解析】解：(1)实验时，依次更换不同的电阻，通过调节滑动变阻器的滑片使定值电阻两端电压不变；
(2)由表中数据知，换用不同电阻进行实验时，电流在0.08A到0.48A之间，所以电流表应选择小量程，分度值0.02A，由图乙知，第4次实验的电流表示数为0.24A；
(3)第4次实验在图象中的坐标为(0.24,0.100)，描出这个点，将各点连接作出图像如图所示：

(4)由图像知，电压一定时，I与1R正比，所以导体两端电压一定时，通过导体的电流与导体的电阻成反比。
故答案为：(1)调节滑动变阻器的滑片；(2)0.24；(3)见上图；(4)导体两端电压一定时，通过导体的电流与导体的电阻成反比。
(1)在探究电流与电阻关系的实验中，滑动变阻器起到作用有：调节定值电阻两端电压和保护电路；
(2)由表中所测电流情况，判断电流表使用的量程，由图乙读数；
(3)先根据第4次实验数据描点，再作出图像；
(4)根据图像总结结论。
本题是探究电流与电阻关系的实验，考查变阻器的作用、电表的读数、图像的作图以及根据图象总结结论。

21.【答案】解：(1)当开关S1闭合、S2断开时，电路为R1的简单电路，电流表测电路中的电流，根据欧姆定律可得：
R1=UI1=3V0.3A=10Ω；
(2)当开关S1、S2均闭合时，R1和R2并联，
因为并联电路中各支路两端的电压相等，则有：
U2=U=3V，
由欧姆定律可知，通过R2的电流为：
I2=U2R2=3V30Ω=0.1A，
所以通电10s电阻R2产生的热量为：
Q=I22R2t=(0.1A)2×30Ω×10s=3J。
答：(1)电阻R1的阻值为10Ω；
(2)当开关S1、S2均闭合时，通电10s电阻R2产生的热量为3J。

【解析】(1)当开关S1闭合、S2断开时，电路为R1的简单电路，电流表测电路中的电流，根据欧姆定律求出R1的阻值；
(2)当开关S1、S2均闭合时，R1和R2并联，根据串联电路的电阻特点和欧姆定律求出电路中的电流，再根据Q=I2Rt求出产生的热量。
本题考查了并联电路的特点和欧姆定律的应用，关键是开关闭合、断开时电路连接方式的辨别，难度不大，只要按部就班的解答即可解决问题。

22.【答案】解：(1)洒水车从水源地到目的地行驶的路程s=2.7km=2.7×103m，
由速度公式得，洒水车从水源地到目的地所用的时间：
t=sv=2.7×103m15m/s=180s；
(2)洒水车沿平直公路匀速运动，牵引力与阻力是一对平衡力，大小相等，即，
则汽车牵引力所做的功：
；
(3)洒水车的质量：，
由密度公式得，水的质量：，
洒水车对水平地面的压力：

洒水车对水平地面的压强：
。
答：(1)所用的时间为180s；
(2)牵引力所做的功为4.05×107J；
(3)对水平地面的压强为3.5×105Pa。

【解析】(1)知道洒水车行驶的路程和速度，根据t=sv求出喷洒车从水源地到目的地所用的时间；
(2)洒水车沿平直公路匀速运动，牵引力与阻力是一对平衡力，大小相等，据此求出牵引力，然后根据W=Fs求出牵引力所做的功；
(3)根据密度公式求出水的质量，根据G=mg求出洒水车的总重力，在水平地面洒水车对地面的压力等于洒水车的总重力，根据p=FS求出喷洒车对水平地面的压强。
本题考查了速度公式及应用，压强的大小及计算，功的计算，综合性较强，属于高频考题。

23.【答案】(1)透光；(2)上方的尺子落到原处；带电体能够吸引轻小物体；(3)10.10；(4)①靠近；②11：13。

【解析】解：(1)透过尺子能看到清晰的刻度线，说明尺子的材料有很好的透光性。
(2)将两把三角尺叠放在水平桌面上，用直尺紧贴桌面快速击打下方的尺子，下方的尺子被打出，上方的尺子由于惯性保持原来的静止状态，所以上方的尺子落到原处。
头发与塑料尺子摩擦使塑料尺子带电，由于带电体具有吸引轻小物体的性质，所以丝绸摩擦过的玻璃棒能吸引碎纸屑等轻小物体。
(3)刻度尺的分度值是1mm，量角器的边长是121.0mm−20.0mm=101.0mm=10.10cm。
(4)①用吸管在直尺a端上方用力水平吹气，直尺和吸管之间空气流速大，压强小，吸管会靠近直尺。
②用量角器的底边将直尺支撑起来，当直尺在水平位置平衡时，量角器的底边正好在直尺的中间位置(刻度线“7”和“8”的中间)，说明直尺在重心中几何中心处，
将三角尺A、B分别竖直挂在直尺刻度线“1”和“13”位置后，直尺还能在水平位置平衡，提钮在在直尺的中间位置，直尺的重力不影响直尺在水平位置平衡，
设三角尺A、B重力分别是GA、GB，的力臂分别是6.5cm和5.5cm，
根据杠杆平衡条件得，GA×LA=GB×LB，
GA×6.5cm=GB×5.5cm，
则GA：GB=55：65=11：13，
物体质量之比等于重力之比，则A、B的质量之比为11：13。
故答案为：(1)透光；(2)上方的尺子落到原处；带电体吸引轻小物体；(3)10.10；(4)①靠近；②11：13。
(1)尺子是透明的，具有很好的透光性。
(2)由于惯性物体保持原来的运动状态；带电体具有吸引轻小物体的性质。
(3)读出准确值和估计值。
(4)①流体的流速越大，流体的压强越小。
②用量角器的底边将直尺支撑起来，当直尺在水平位置平衡时，量角器的底边正好在直尺的中间位置(刻度线“7”和“8”的中间)，说明直尺在重心中几何中心处，根据杠杆平衡条件求出A、B的质量之比。
本题考查了惯性、带电体性质、流体压强跟流速的关系、刻度尺读数、杠杆平衡条件等，是一些比较基础的习题。

24.【答案】(1)c；
(2)N；
(3)170；
(4)90；
(5)用电阻箱替换热敏电阻；用热敏电阻替换电阻箱

【解析】解：(1)由题意可知，当控制电路电流达到25mA时衔铁被吸合，制冷系统工作，所以图甲中，应将b端与c端相连。
(2)由图甲可知，电流从通电螺线管的上端接线柱流入，下端流出，根据右手螺旋定则，可知螺线管的上端为N极。
(3)若设置电池温度为60℃启动制冷系统，由图乙可知，当温度为60℃时，Rt的阻值为70Ω，
由欧姆定律得，此时控制电路的总电阻R=UI=6V25×10−3A=240Ω，
由串联电路的电阻规律，滑动变阻器接入的电阻为
RP=R−Rt=240Ω−70Ω=170Ω，
(4)当滑动变阻器的最大阻值为200Ω时，热敏电阻的阻值
Rt′=R−RP′=240Ω−200Ω=40Ω，
由图乙可知此时对应的温度为90℃，所以此时该电路可设置启动制冷系统的最高温度是90℃。
(5)为使电路能在60℃时启动制冷系统。为此，先将电阻箱调为70Ω，然后过三个关键的调试步骤，
第一步：断开开关，用电阻箱替换热敏电阻；
第二步：闭合开关，调节滑动变阻器的滑片，直到继电器的衔铁被吸合；
第三步：断开开关，用热敏电阻替换电阻箱，完成电路调试。
故答案为：(1)c；(2)N；(3)170；(4)90；(5)用电阻箱替换热敏电阻；用热敏电阻替换电阻箱。
(1)由题意可知，当控制电路电流达到25mA时衔铁被吸合，制冷系统工作，据此分析；
(2)由图甲可知，电流从通电螺线管的上端接线柱流入，下端流出，根据右手螺旋定则，可知螺线管的上端为N极，据此分析；
(3)若设置电池温度为60℃启动制冷系统，由图乙可知，当温度为60℃时，Rt的阻值为70Ω，
由欧姆定律得此时控制电路的总电阻，由串联电路的电阻规律可得出滑动变阻器接入的电阻；
(4)当滑动变阻器的最大阻值为200Ω时，由串联电路的电阻规律可得出热敏电阻的阻值，由图乙可知此时对应的温度，进而得出此时该电路可设置启动制冷系统的最高温度；
(5)运用等效替代的思路分析此问题。
为使电路能在60℃时启动制冷系统。为此，先将电阻箱调为70Ω，然后过三个关键的调试步骤，
第一步：断开开关，用电阻箱替换热敏电阻；
第二步：闭合开关，调节滑动变阻器的滑片，直到继电器的衔铁被吸合；
第三步：断开开关，用热敏电阻替换电阻箱，完成电路调试。
本题考查欧姆定律的应用和电磁继电器的有关知识，综合性强，难度较大。

25.【答案】Dkv3  61.15×109  26.2

【解析】解：(1)在柴油发动机的工作循环中，排出CO2等气体的冲程是排气冲程，故选D；
(2)若船舶以速度v匀速直线航行，航行时受到的阻力与牵引力是一对平衡力，大小相等；
根据P=Wt=Fst=Fv可知，推进的功率为：；
(3)根据图像可知，当推进功为2×108J，辅助功为5×108J时，推进功和辅助功的和是7×108J，是最小的，此时对应的速度为6m/s；
(4)由图可知，当v′=10m/s时的推进功约为8.0×108J，辅助功约为3.5×108J，
柴油发动机做的功为：W=8.0×108J+3.5×108J=1.15×109J；
与最省油时相比，节省的功为：W′=1.15×109J−2×108J−5×108J=4.5×108J；
柴油发动机的效率为40%，则完全燃烧节省的柴油放出的热量为：Q=W′η=4.5×108J40%=1.125×109J；
每公里航程少消耗柴油的质量为：m=Qq=1.125×109J4.3×107J/kg≈26.2kg。
故答案为：(1)D；(2)kv3；(3)6；(4)1.15×109；26.2。
(1)四冲程柴油机工作时，有吸气、压缩、做功、排气四个冲程；
(2)根据公式P=Wt=Fst=Fv分析；
(3)分析图像，找出推进功和辅助功的和最小的点；
(4)根据图像找出速度为10m/s时的推进功和辅助功，然后求出总功；求出此时与最省油时节省的推进功，根据效率求出节省的柴油完全燃烧放出的热量，根据热量公式求出节省的柴油的质量。
本题考查了内燃机的工作过程、热量公式的应用、图像的识别、功率公式的应用，明确图像中表示的信息是解题的关键。
