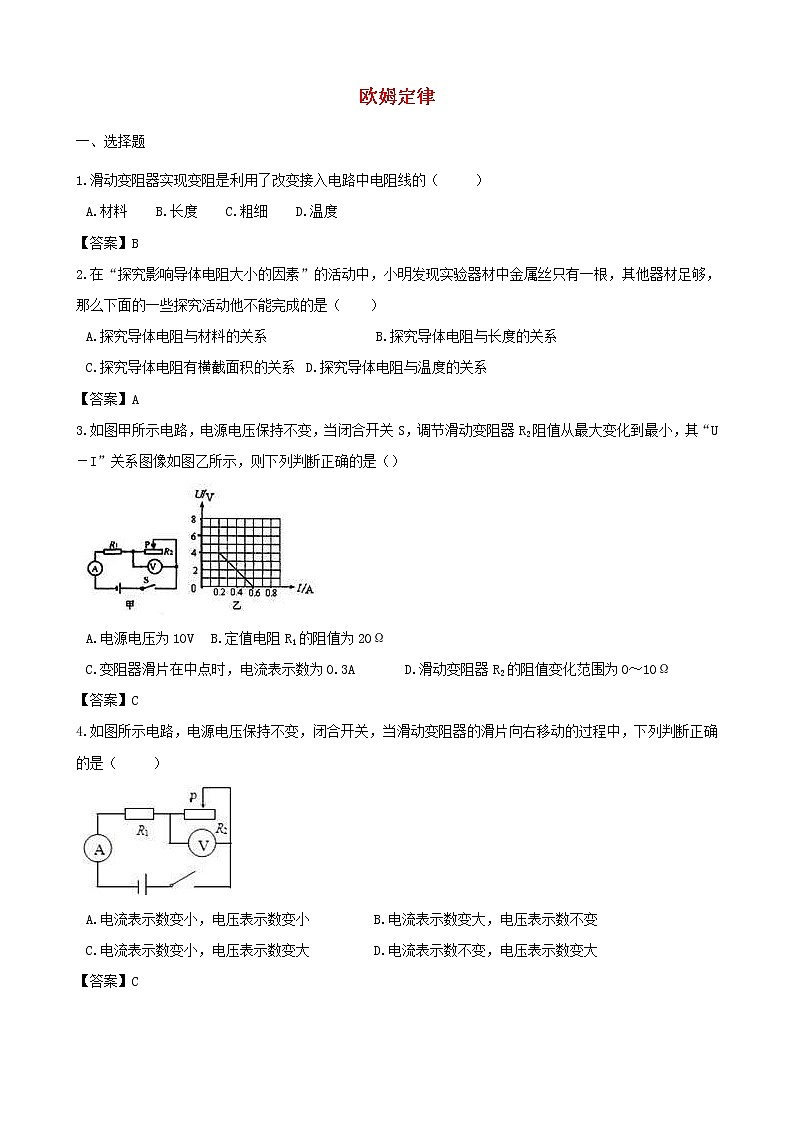

中考物理三轮冲刺《欧姆定律》专题复习冲刺训练 (含答案)

这是一份中考物理三轮冲刺《欧姆定律》专题复习冲刺训练 (含答案)，共11页。试卷主要包含了选择题，填空题，作图题，实验探究题，解答题等内容，欢迎下载使用。
1.滑动变阻器实现变阻是利用了改变接入电路中电阻线的（ ）
A.材料 B.长度 C.粗细 D.温度
【答案】B
2.在“探究影响导体电阻大小的因素”的活动中，小明发现实验器材中金属丝只有一根，其他器材足够，那么下面的一些探究活动他不能完成的是（ ）
A.探究导体电阻与材料的关系 B.探究导体电阻与长度的关系
C.探究导体电阻有横截面积的关系 D.探究导体电阻与温度的关系
【答案】A
3.如图甲所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器R2阻值从最大变化到最小，其“U－I”关系图像如图乙所示，则下列判断正确的是（）
A.电源电压为10V B.定值电阻R1的阻值为20Ω
C.变阻器滑片在中点时，电流表示数为0.3A D.滑动变阻器R2的阻值变化范围为0～10Ω
【答案】C
4.如图所示电路，电源电压保持不变，闭合开关，当滑动变阻器的滑片向右移动的过程中，下列判断正确的是（ ）

A.电流表示数变小，电压表示数变小 B.电流表示数变大，电压表示数不变
C.电流表示数变小，电压表示数变大 D.电流表示数不变，电压表示数变大
【答案】C

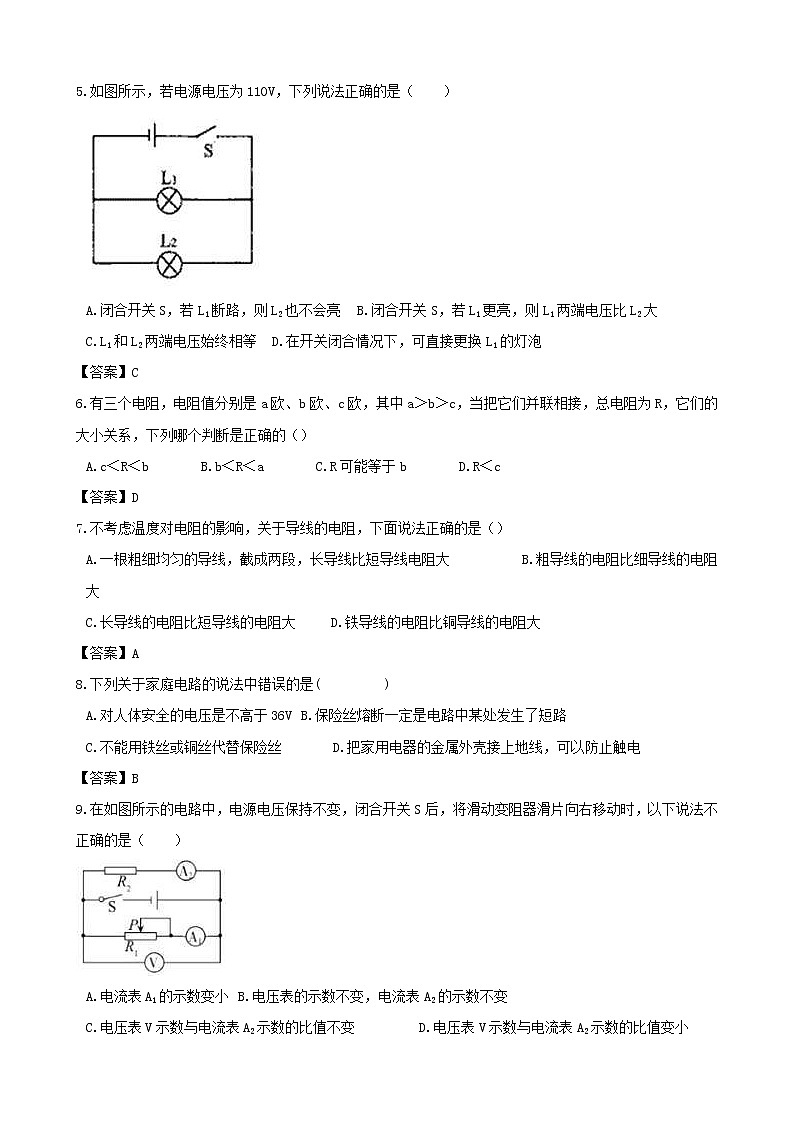

5.如图所示，若电源电压为110V，下列说法正确的是（ ）
A.闭合开关S，若L1断路，则L2也不会亮 B.闭合开关S，若L1更亮，则L1两端电压比L2大
C.L1和L2两端电压始终相等 D.在开关闭合情况下，可直接更换L1的灯泡
【答案】C
6.有三个电阻，电阻值分别是a欧、b欧、c欧，其中a＞b＞c，当把它们并联相接，总电阻为R，它们的大小关系，下列哪个判断是正确的（）
A.c＜R＜b B.b＜R＜a C.R可能等于b D.R＜c
【答案】D
7.不考虑温度对电阻的影响，关于导线的电阻，下面说法正确的是（）
A.一根粗细均匀的导线，截成两段，长导线比短导线电阻大 B.粗导线的电阻比细导线的电阻大
C.长导线的电阻比短导线的电阻大 D.铁导线的电阻比铜导线的电阻大
【答案】A
8.下列关于家庭电路的说法中错误的是( )
A.对人体安全的电压是不高于36V B.保险丝熔断一定是电路中某处发生了短路
C.不能用铁丝或铜丝代替保险丝 D.把家用电器的金属外壳接上地线，可以防止触电
【答案】B
9.在如图所示的电路中，电源电压保持不变，闭合开关S后，将滑动变阻器滑片向右移动时，以下说法不正确的是（ ）
A.电流表A1的示数变小 B.电压表的示数不变，电流表A2的示数不变
C.电压表V示数与电流表A2示数的比值不变 D.电压表V示数与电流表A2示数的比值变小
【答案】D

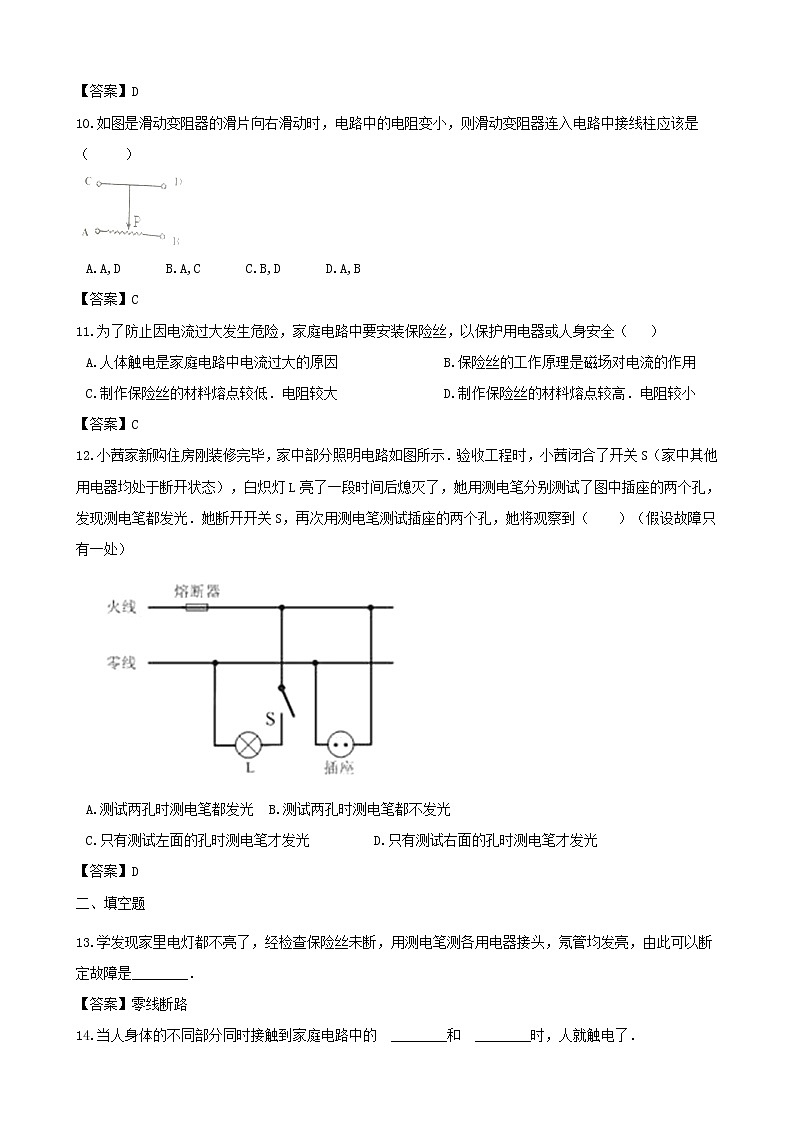

10.如图是滑动变阻器的滑片向右滑动时，电路中的电阻变小，则滑动变阻器连入电路中接线柱应该是（ ）
A.A,D B.A,C C.B,D D.A,B
【答案】C
11.为了防止因电流过大发生危险，家庭电路中要安装保险丝，以保护用电器或人身安全（ ）
A.人体触电是家庭电路中电流过大的原因 B.保险丝的工作原理是磁场对电流的作用
C.制作保险丝的材料熔点较低．电阻较大 D.制作保险丝的材料熔点较高．电阻较小
【答案】C
12.小茜家新购住房刚装修完毕，家中部分照明电路如图所示．验收工程时，小茜闭合了开关S（家中其他用电器均处于断开状态），白炽灯L亮了一段时间后熄灭了，她用测电笔分别测试了图中插座的两个孔，发现测电笔都发光．她断开开关S，再次用测电笔测试插座的两个孔，她将观察到（ ）（假设故障只有一处）

A.测试两孔时测电笔都发光 B.测试两孔时测电笔都不发光
C.只有测试左面的孔时测电笔才发光 D.只有测试右面的孔时测电笔才发光
【答案】D
二、填空题
13.学发现家里电灯都不亮了，经检查保险丝未断，用测电笔测各用电器接头，氖管均发亮，由此可以断定故障是________．
【答案】零线断路
14.当人身体的不同部分同时接触到家庭电路中的 ________和 ________时，人就触电了．
【答案】火线；零线
15.小明用如图所示的电路来探究串联电路的电压关系．已知电源电压为6V，当开关S闭合后，发现两灯均不亮．他用电压表分别测a、c和a、b两点间的电压，发现两次电压表示数均为6V，由此判定灯________（选填“L1”或“L2”）开路，用电压表测b、c两点间的电压，示数为________ V．
【答案】L1；0
16.某导体两端加2V电压时，通过的电流为0.5A，则这段导体的电阻为________ 欧，要使通过该导体的电流变为1A，应在该导体两端加________ V电压．
【答案】4；4
17.某同学利用电压表和电流表测量电阻R1的阻值（约9Ω左右），电源选用两节干电池。
（1）按图甲电路，将图乙中电流表正确连入电路；
（2）该同学检查电路连接正确，合上开关，可是无论怎样移动滑片，电压表示数总为3V不变，你认为发生故障的原因可能是________ ；（回答出一种原因即可）
（3）清除故障后，小明将滑片P向左滑动时，电压表示数将________（填“增大”、“减小”、“不变”），当P滑到某一位置时，两表读数如图丙所示，由此可知R1=________ Ω。你认为这个结果可靠吗？理由是________。
【答案】R1处断路或R2处短路；增大；10；没有多次测量求平均值
18.滑动变阻器是通过________来改变电阻的，如图中，若要使滑片P向C端滑动时小灯泡变亮，应将滑动变阻器的接线柱________接在电路的M、N端．
【答案】接入电路中电阻丝的长度；B、C或A、C
19.如图所示，A、B、C为三个通电导体的I﹣U图象，由图可知，电阻最小的导体是________（选填“A”、“B”、“C”）；若在导体B两端加上8V电压时，通过导体B的电流是________
【答案】A；2.0A
20.小明利用如图所示的电路测量未知电阻Rx的阻值，已知电源电压恒定，定值电阻R0的阻值为10Ω，开关S断开时的电压表的示数为1V，开关S闭合时电压表的示数为3V，则该电源的电压为________V，未知电阻Rx的阻值为________Ω，开关S断开时，流过电阻Rx的电流为________A．
【答案】3；20；0.1
三、作图题
21.如图所示，请将螺丝扣灯和控制它的拉线开关以及三孔插座接入家庭电路中．
【答案】解：根据连接要求，火线先经过开关，再进入灯泡顶端的金属块，零线直接进入螺旋套；三孔插座的接法：上孔接地线；左孔接零线；右孔接火线，电路如下：
22.如图，在电路中的圆圈内填上电压表或电流表，使R1、R2并联连接．
【答案】解：如图所示：
四、实验探究题
23.小王在“用电流表、电压表测电阻”的实验中，元件均完好，电源电压为2伏的整数倍，滑动变阻器上标有“20Ω 2A”字样 .他正确连接电路，实验步骤正确，闭合电键后，电流表的示数如图(a)所示；当把滑动变阻器的滑片P恰好移到中点时，电压表示数如图(b)所示；小王继续移动滑片P，在确保安全的情况下，又测得电路中的最大电流为0.42A .
根据以上信息，小张经思考后认为，小王所用的电源电压为6伏 .请你通过计算说明，小张的判断是正确的 .
请将下表填写完整 .(计算电阻时，精确到0.1欧)
【答案】解：刚开始接入时，滑动变阻器最大阻值接入，由a可知，电流表示数为I1=0.22 A，
则电源电压： ，
当把滑动变阻器的滑片P恰好移到中点时，电阻R两端的电压如b图所示为2.5 V，此时电路中的电流可表示为： ，则电源电压： .
因为电源电压不变，所以： ，
即： .
解得： ，带入公式： .
所以小张的判断是正确的.
电源电压为6V，根据欧姆定律可得：
第一次试验中：
滑动变阻器两端的电压：U滑＝I1R滑最大＝0.22A×20Ω ＝4.4V，
.
第二次试验中： .
电流： .
.
第三次试验中：为了确保安全，电阻R两端的电压最大为3 V（由选择的电压表量程判断）.
所以 .
电阻的平均值： .
填表如下：
24.我们已进行过“科学探究：欧姆定律”，--电流与电压电阻的关系实验
（1）由于电路中电流的大小受多种因素的影响，所以在进行本实验时采用________法。
（2）注意在连接实物电路时，开关要________
（3）某同学测的实验数据如下表，由表2中数据可知，在探究电流与电压的关系时，该同学所选的定值电阻的阻值为________。
根据相关数据可得实验的结论：
①观察表一可得：________。
②观察表二可得：________。
【答案】（1）控制变量
（2）断开
（3）20Ω；电压一定时，导体中的电流和导体的电阻成反比；电阻一定时，导体中的电流和导体两端的电压成正比
25.如图甲是利用热敏电阻来测量温度的原理图．该图中既可以通过电流表的示数来反映待测温度，又可以通过电压表的示数来反映待测温度．已知电源电压为20V且保持不变，R0为定值电阻，阻值为30Ω，热敏电阻R的阻值随温度变化的关系如图乙所示．则：
（1）待测温度升高时，电压表示数与电流表示数的比值将________（选填“变大”、“变小”或“不变”）；
（2）待测温度为24℃时，电流表的示数为________ A；
（3）如电流表的量程是0～0.6A，电压表的量程是0～15V，则此电路能够测量的最高温度是________℃．
【答案】（1）不变
（2）0.25
（3）92
五、解答题
26.如图所示，开关闭合后小灯泡L1两端的电压是3 V, L2的电阻是12Ω,电源电压是9V, 则L1的电阻是多少?
【答案】L2两端的电压为：U2=9V-3V=6V，
电路中的电流为：，
L1的电阻为：.
27.把演示电流计串联电阻后就可以改装成电压表．如图所示，已知电流计满偏时电流为5×10﹣4A，若把A、B两点接入电路时相当于量程为3V的电压表，R1的阻值为5.5kΩ．
（1）电流表的内电阻是多少？
（2）若R2是阻值为24kΩ的电阻，则把A、C两点接入时相当于多大量程的电压表？
【答案】解：（1）把A、B两点接入电路时，电流表的内阻和R1串联，
由I=可得，电路中的总电阻：
RAB=​=6000Ω，
因串联电路中总电阻等于各分电阻之和，
所以，电流表的内电阻：
Rg=RAB﹣R1=6000Ω﹣5500Ω=500Ω；
（2）把A、C两点接入时，电压表满偏时AC间的电压：
UAC=I（RAB+R2）=5×10﹣4A×（6000Ω+24000Ω）=15V，
即相当于15V量程的电压表．
答：（1）电流表的内电阻是500Ω；
（2）把A、C两点接入时相当于15V量程的电压表．
28.（2017•遵义）如图甲所示，灯泡L标有“6V 3W”字样，电源电压及灯丝电阻保持不变，电流表量程为 0～0.6A，电压表量程为0～15V，变阻器R的最大阻值为100Ω．只闭合开关S、S1 ， 移动 滑片P的过程中，电流表示数与变阻器连入电路的阻值变化关系如图乙所示，当滑片P在a点时，电压表示数为10V，电流表示数为Ia；只闭合开关S、S2 ， 滑片P置于b点时，变 阻器连入电路的电阻为Rb ， 电流表的示数为Ib ， 已知Rb：R0=7：3，Ia：Ib=5：4．求：

（1）小灯泡正常工作时的电阻RL
（2）只闭合S、S2 ， 滑片P在b点时，电流表的示数Ib；
（3）电源电压．
【答案】（1）解：由P= 可得，小灯泡正常工作时的电阻： RL= = =12Ω
（2）解：只闭合开关S、S1 ， R与R0串联，电压表测滑动变阻器两端的电压，滑片P在a点时，电压表示数为10V，此时电流表示数为Ia； 由图象乙可知，当电流表示数为Ia时，滑动变阻器连入电路的阻值为20Ω，
根据欧姆定律可得：
Ia= = =0.5A，
已知Ia：Ib=5：4，
所以只闭合S、S2 ， 滑片P在b点时，电流表的示数Ib= Ia= ×0.5A=0.4A
（3）解：只闭合开关S、S1 ， 滑片P在a点时，R与R0串联，U滑=10V， 根据串联电路中总电压等于各分电压之和以及欧姆定律可得电源电压：
U=U滑+IaR0=10V+0.5A×R0﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①
只闭合开关S、S2 ， 滑片P置于b点时，Rb与L串联，
根据串联电路中总电阻等于各分电阻之和以及欧姆定律可得电源电压：
U=Ib（Rb+RL）=0.4A×（Rb+12Ω）﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②
已知Rb：R0=7：3﹣﹣﹣﹣﹣﹣﹣﹣③
联立由①②③解得：R0=12Ω，
则电源电压：U=10V+0.5A×R0=10V+0.5A×12Ω=16V
