中考物理一轮复习第14讲《电功率第1课时电能电功电功率》复习练习卷（含答案）

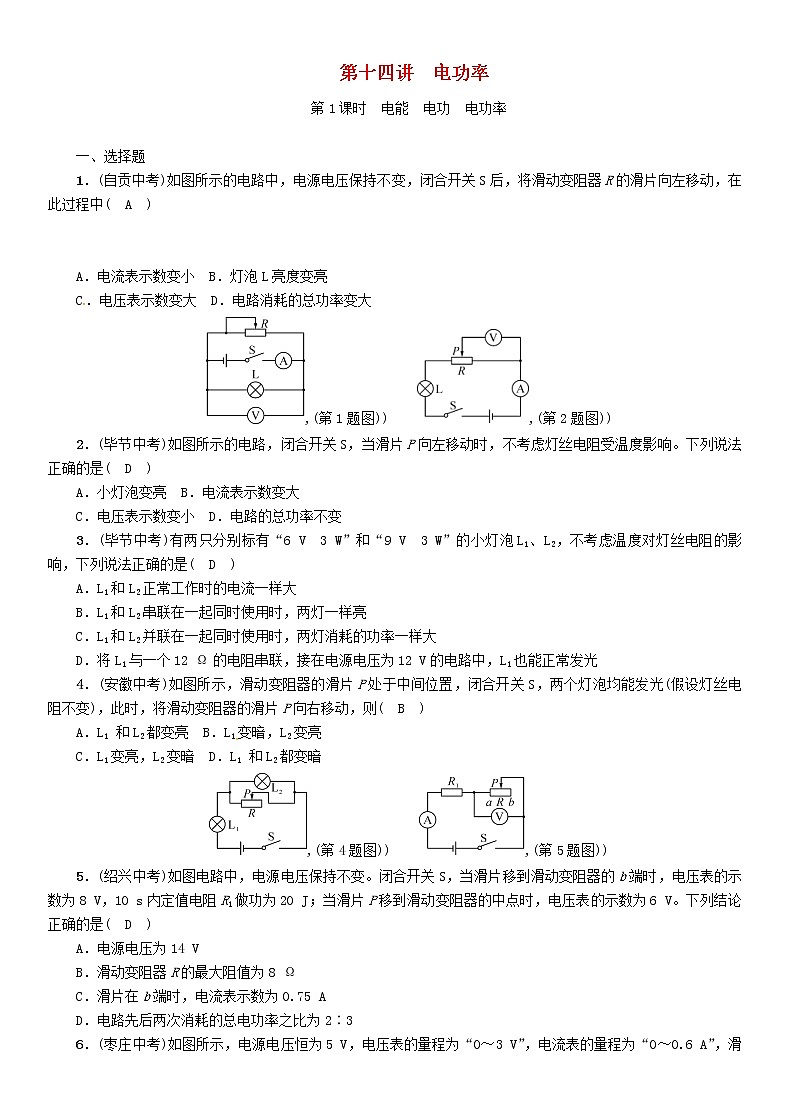

第十四讲　电功率

第1课时　电能　电功　电功率

一、选择题

1．(自贡中考)如图所示的电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R的滑片向左移动，在此过程中(　A　)

A．电流表示数变小  B．灯泡L亮度变亮

C．电压表示数变大  D．电路消耗的总功率变大

,(第1题图))　　,(第2题图))

2．(毕节中考)如图所示的电路，闭合开关S，当滑片P向左移动时，不考虑灯丝电阻受温度影响。下列说法正确的是(　D　)

A．小灯泡变亮  B．电流表示数变大

C．电压表示数变小  D．电路的总功率不变

3．(毕节中考)有两只分别标有“6 V　3 W”和“9 V　3 W”的小灯泡L1、L2，不考虑温度对灯丝电阻的影响，下列说法正确的是(　D　)

A．L1和L2正常工作时的电流一样大

B．L1和L2串联在一起同时使用时，两灯一样亮

C．L1和L2并联在一起同时使用时，两灯消耗的功率一样大

D．将L1与一个12 Ω的电阻串联，接在电源电压为12 V的电路中，L1也能正常发光

4．(安徽中考)如图所示，滑动变阻器的滑片P处于中间位置，闭合开关S，两个灯泡均能发光(假设灯丝电阻不变)，此时，将滑动变阻器的滑片P向右移动，则(　B　)

A．L1 和L2都变亮  B．L1变暗，L2变亮

C．L1变亮，L2变暗  D．L1 和L2都变暗

,(第4题图))　　,(第5题图))

5．(绍兴中考)如图电路中，电源电压保持不变。闭合开关S，当滑片移到滑动变阻器的b端时，电压表的示数为8 V，10 s内定值电阻R1做功为20 J；当滑片P移到滑动变阻器的中点时，电压表的示数为6 V。下列结论正确的是(　D　)

A．电源电压为14 V

B．滑动变阻器R的最大阻值为8 Ω

C．滑片在b端时，电流表示数为0.75 A

D．电路先后两次消耗的总电功率之比为2∶3

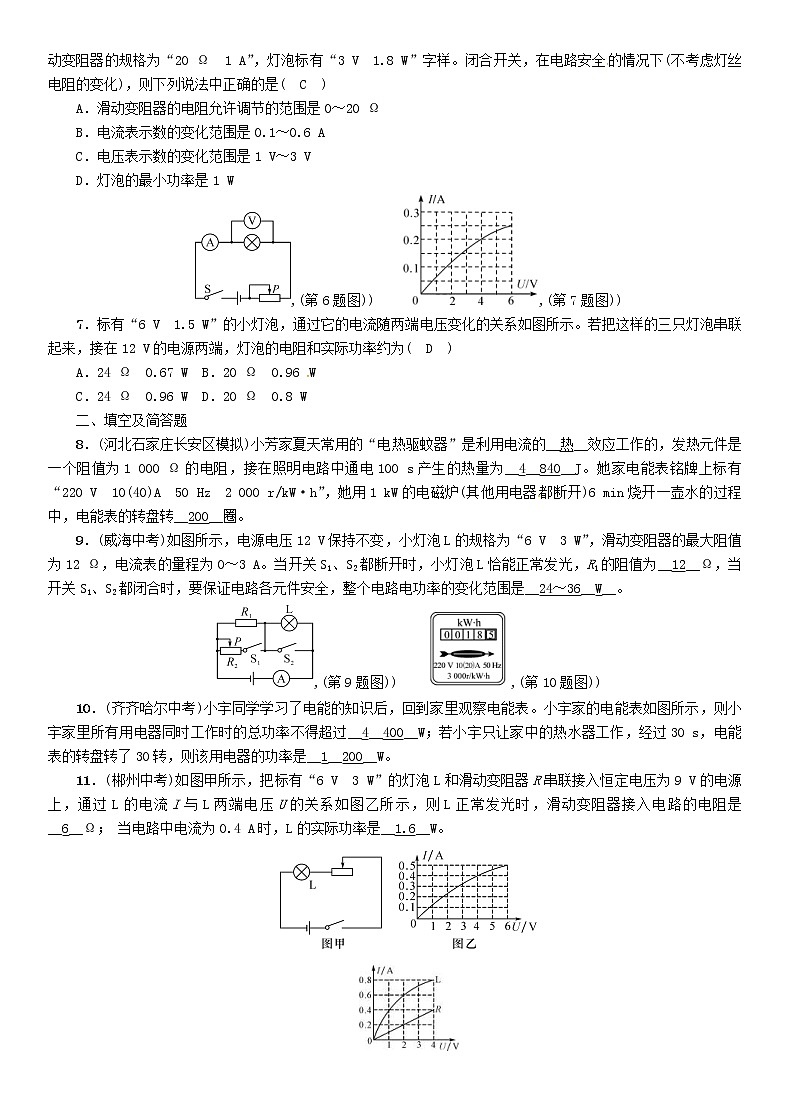

6．(枣庄中考)如图所示，电源电压恒为5 V，电压表的量程为“0～3 V”，电流表的量程为“0～0.6 A”，滑动变阻器的规格为“20 Ω　1 A”，灯泡标有“3 V　1.8 W”字样。闭合开关，在电路安全的情况下(不考虑灯丝电阻的变化)，则下列说法中正确的是(　C　)

A．滑动变阻器的电阻允许调节的范围是0～20 Ω

B．电流表示数的变化范围是0.1～0.6 A

C．电压表示数的变化范围是1 V～3 V

D．灯泡的最小功率是1 W

,(第6题图))　　,(第7题图))

7．标有“6 V　1.5 W”的小灯泡，通过它的电流随两端电压变化的关系如图所示。若把这样的三只灯泡串联起来，接在12 V的电源两端，灯泡的电阻和实际功率约为(　D　)

A．24 Ω　0.67 W  B．20 Ω　0.96 W

C．24 Ω　0.96 W  D．20 Ω　0.8 W

二、填空及简答题

8．(河北石家庄长安区模拟)小芳家夏天常用的“电热驱蚊器”是利用电流的__热__效应工作的，发热元件是一个阻值为1 000 Ω的电阻，接在照明电路中通电100 s产生的热量为__4__840__J。她家电能表铭牌上标有“220 V　10(40)A　50 Hz　2 000 r/kW·h”，她用1 kW的电磁炉(其他用电器都断开)6 min烧开一壶水的过程中，电能表的转盘转__200__圈。

9．(威海中考)如图所示，电源电压12 V保持不变，小灯泡L的规格为“6 V　3 W”，滑动变阻器的最大阻值为12 Ω，电流表的量程为0～3 A。当开关S1、S2都断开时，小灯泡L恰能正常发光，R1的阻值为__12__Ω，当开关S1、S2都闭合时，要保证电路各元件安全，整个电路电功率的变化范围是__24～36__W__。

,(第9题图))　　,(第10题图))

10．(齐齐哈尔中考)小宇同学学习了电能的知识后，回到家里观察电能表。小宇家的电能表如图所示，则小宇家里所有用电器同时工作时的总功率不得超过__4__400__W；若小宇只让家中的热水器工作，经过30 s，电能表的转盘转了30转，则该用电器的功率是__1__200__W。

11．(郴州中考)如图甲所示，把标有“6 V　3 W”的灯泡L和滑动变阻器R串联接入恒定电压为9 V的电源上，通过L的电流I与L两端电压U的关系如图乙所示，则L正常发光时，滑动变阻器接入电路的电阻是__6__Ω； 当电路中电流为0.4 A时，L的实际功率是__1.6__W。

12．(吉林中考)如图是小灯泡L和定值电阻R的电流与电压关系的图象。现将它们并联后接在电压为2 V的电源两端，则干路中的电流是__0.8__A，小灯泡L的实际电功率是__1.2__W。

三、计算应用题

13．(怀化中考)如图所示，电源电压U保持不变，定值电阻R1的阻值是30 Ω，滑动变阻器R2的最大阻值为50 Ω，当S、S1闭合，S2断开时，电流表示数为0.2 A，当S、S2闭合，S1断开，且滑片P在b端时，电流表示数为0.1 A(不考虑温度对灯泡电阻的影响)，求：

(1)电源电压U。

(2)灯泡的阻值。

(3)电路中消耗的最大总功率与最小总功率之比。

解：(1)当S、S1闭合，S2断开时，此电路为R1的简单电路，电流表测电路中的电流，根据欧姆定律可得，电源电压：U＝IR1＝0.2 A×30 Ω＝6 V；

(2)当S、S2闭合，S1断开，且滑片P在b端时，灯泡与滑动变阻器的最大阻值串联，根据欧姆定律可得，电路总电阻：R＝＝＝60 Ω，灯泡的阻值：R灯＝R－R2＝60 Ω－50 Ω＝10 Ω；

(3)当S、S2闭合，S1断开，且滑片P在b端时，灯泡与滑动变阻器的最大阻值串联，此时电路总电阻最大，电路消耗总功率最小，P小＝UI′＝6 V×0.1 A＝0.6 W；当3个开关都闭合，且滑片在a端时，灯泡与R1并联，电路中的总电阻最小，电路消耗的总功率最大，此时电路的总电流：I总＝I1＋I灯＝＋＝＋＝0.8 A，则电路消耗的最大总功率：P大＝UI大＝6 V×0.8 A＝4.8 W；所以电路中消耗的最大总功率与最小总功率之比：

＝＝。

14．(咸宁中考)如图甲所示的电路中，电源电压不变，小灯泡L的额定电压为6 V，R1为某特殊电阻元件，通过它的电流与其两端的电压关系如图乙所示。当闭合开关S1、S3，断开S2，滑片P置于b端时，灯泡L正常发光，电流表的示数为0.9 A。求：

(1)灯泡L的额定功率。

(2)当闭合开关S2、S3，断开S1，滑片P置于a端时，电流表的示数为0.4 A，R2的最大阻值。

(3)当只闭合开关S2，滑片P置于a端时，电路消耗的总功率为1.2 W，此时灯泡1 min内消耗的电能。

解：(1)闭合开关S1、S3，断开S2，滑片P置于b端时，R1与L并联，电流表测干路电流，因并联电路中各支路两端的电压相等，且灯泡正常发光，所以，电源电压U＝UL＝6 V，由图乙可知，通过R1的电流I1＝0.6 A，因并联电路中干路电流等于各支路电流之和，所以，通过L的电流：IL＝I－I1＝0.9 A－0.6 A＝0.3 A，则灯泡的额定功率：PL＝ULIL＝6 V×0.3 A＝1.8 W；

(2)当闭合开关S2、S3，断开S1，滑片P置于a端时，R1与R2串联，电流表测电路中的电流，由图乙可知，R1两端的电压U1＝2 V，因串联电路中总电压等于各分电压之和，所以R2两端的电压：U2＝U－U1＝6 V－2 V＝4 V，由I＝可知，R2的最大阻值：R2＝＝＝10 Ω；

(3)当只闭合开关S2，滑片P置于a端时，L、R1、R2串联，由P＝UI可得，电路消耗的总功率为1.2 W时电路中的电流：I″＝＝＝0.2 A，此时R2两端的电压：U2′＝I″R2＝0.2 A×10 Ω＝2 V，由图象可知，R1两端的电压U1′＝1 V，则灯泡两端的电压：UL′＝U－U1′－U2′＝6 V－1 V－2 V＝3 V，此时灯泡1 min内消耗的电能：WL＝UL′I″t＝3 V×0.2 A×60 s＝36 J。
