中考物理一轮复习夯实基础过教材第17章《电与磁》复习真题面对面 (含答案)

第十七章   电与磁

贵州4年真题面对面（2014~）

命题点 1 　磁现象　磁场

1. (2015铜仁12题3分)地理的两极和地磁的两极并不重合，最早记述这一现象的人是(　　)

A. 沈括   B. 牛顿   C. 奥斯特   D. 法拉第

2．(2015贵阳10题3分)我们知道磁体间的相互作用是通过磁场这一看不见、摸不着的物质发生的．下列物体间相互作用的发生与此类似的是(　　)

A. 运动场对正在跑步的运动员有摩擦力的作用

B. 形变的跳板对跳水运动员有弹力的作用

C. 向两张竖直放置的白纸中间吹气，两张纸会相互靠拢

D. 带电的橡胶棒对靠近它的不带电泡沫小球有吸引力

3．(2014安顺3题3分)如图所示，在水平放置的条形磁体上方，有挂在弹簧测力计上的小磁体(下部N极)．小辉提着弹簧测力计向右缓慢移动挂在弹簧测力计下端的小磁体，沿图示路线从A端缓慢移到B端．则下图中能反映弹簧测力计示数F随位置变化的是(　　)

4．(毕节29题3分)如图所示的实验装置中，当酒精灯把玻璃球加热到红炽状态时，可自由转动的小磁针转到图中位置静止，说明玻璃变成了________体，由此判断小磁针的左端是________极；小磁针和螺线管间的相互作用是通过________发生的．

第4题图

命题点 2 　电流的磁效应及应用

类型一　安培定则的应用

5．(2015铜仁18题2分)如图所示，一螺线管的右端放着一颗可自由转动的小磁针，闭合开关S前小磁针处于静止，闭合开关S后，小磁针的N极将(　　)

A. 向左偏转　　　　B. 向右偏转

C. 仍然静止  D. 无法判断

第5题图　　

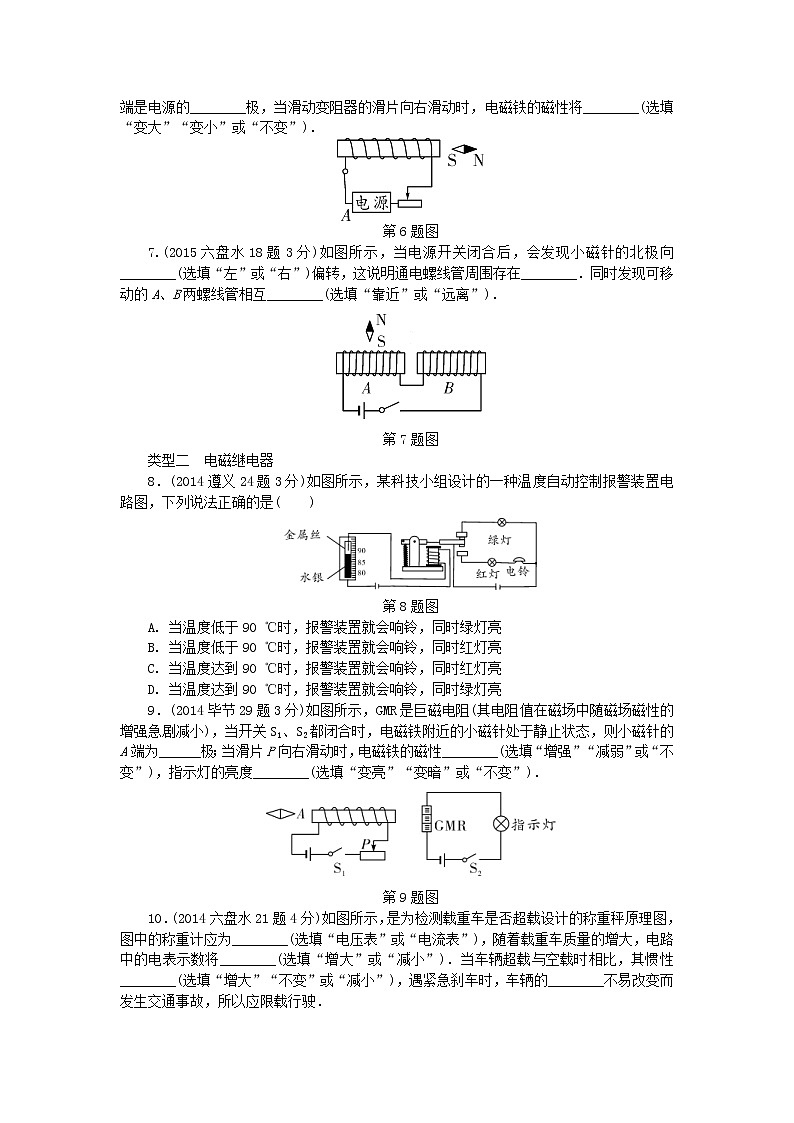

6．(铜仁30题2分)如图所示，闭合开关后，电磁铁附近的小磁针处于静止状态，则A端是电源的________极，当滑动变阻器的滑片向右滑动时，电磁铁的磁性将________(选填“变大”“变小”或“不变”)．

第6题图

7.(2015六盘水18题3分)如图所示，当电源开关闭合后，会发现小磁针的北极向________(选填“左”或“右”)偏转，这说明通电螺线管周围存在________．同时发现可移动的A、B两螺线管相互________(选填“靠近”或“远离”)．

第7题图

类型二　电磁继电器

8．(2014遵义24题3分)如图所示，某科技小组设计的一种温度自动控制报警装置电路图，下列说法正确的是(　　)

第8题图

A. 当温度低于90 ℃时，报警装置就会响铃，同时绿灯亮

B. 当温度低于90 ℃时，报警装置就会响铃，同时红灯亮

C. 当温度达到90 ℃时，报警装置就会响铃，同时红灯亮

D. 当温度达到90 ℃时，报警装置就会响铃，同时绿灯亮

9．(2014毕节29题3分)如图所示，GMR是巨磁电阻(其电阻值在磁场中随磁场磁性的增强急剧减小)，当开关S1、S2都闭合时，电磁铁附近的小磁针处于静止状态，则小磁针的A端为______极；当滑片P向右滑动时，电磁铁的磁性________(选填“增强”“减弱”或“不变”)，指示灯的亮度________(选填“变亮”“变暗”或“不变”)．

第9题图

10．(2014六盘水21题4分)如图所示，是为检测载重车是否超载设计的称重秤原理图，图中的称重计应为________(选填“电压表”或“电流表”)，随着载重车质量的增大，电路中的电表示数将________(选填“增大”或“减小”)．当车辆超载与空载时相比，其惯性________(选填“增大”“不变”或“减小”)，遇紧急刹车时，车辆的________不易改变而发生交通事故，所以应限载行驶．

第10题图

命题点 3  电动机与发电机

11．(2015黔南州2题3分)某机器的能量流向如图所示，据此推理该机器可能是(　　)

第11题图

A. 热机      B. 电动机    C. 发电机   D. 电热水器

12. (铜仁16题2分)以下四幅图中，反映发电机工作原理的是(　　)

13．(遵义21题3分)物理知识在生活中应用非常广泛，下列事例都是利用电磁感应原理工作的是(　　)

①来回摇晃手摇式手电筒，使磁体在线圈中运动，小灯泡就能发光；②对着动圈式话筒说话，声音带动线圈在磁场中运动，产生变化的电流；③将带有磁条的银行卡在POS机的线圈中刷一下，POS机便通过产生的电流读出银行卡的信息；④动圈式扬声器的线圈中通过变化的电流时，线圈在磁场力的作用下，带动纸盆振动发出声音．

A. ①②③　   B. ②③④　  C. ①③④　  D. ①②④

14. (安顺10题4分)某同学为了同时验证老师课堂上讲过的“电磁感应现象”“通电导线周围存在磁场”以及“通电导线在磁场中受力运动”几个实验，于是动手制作了如图所示的闭合线路，当他将图中导体AB金属杆的一部分在磁场中水平向左运动时，电路中会相应的发生哪些物理现象：(写出2个现象)________；________；

第14题图

15．(2014铜仁35题3分)含有电动机的用电器已走进千家万户，同学们学习电动机一节后，相信你们对电动机有了新的了解．请问：电动机主要是利用什么原理制成的？请至少说出一个家用电器中使用电动机的实例．

答：________________________________________________

_______________________________________________________

命题点 4 电磁作图

16．(2015黔东南17题2分)如图所示是小磁针静止时的指向，请标出通电螺线管的磁极和电源的“＋”、“－”极．

第16题图

17. (2014黔西南17题3分)如图所示，请标出通电螺线管的N、S极，并用箭头画出磁感线的方向．

第17题图

18. (2015黔西南17题3分)如图所示，根据信息，标出电源“＋”“－”极和小磁针的N极．

第18题图

19. (2015贵阳22题3分)如图所示是小磁针的一端靠近条形磁体S极静止时的情景，请在图中的括号内标出小磁针的N、S极，并用箭头标出条形磁体外部磁感线的方向．

第19题图

20. (黔南州16题2分)如图所示，请根据磁感线方向标出小磁针的N极和电源的正、负极．

第20题图

21. [黔东南17(3)题2分]电磁铁通电时，小磁针静止时的指向如图所示，请标出电磁铁的北极和线圈的绕向．

第21题图

22．(2015黔南州16题2分)将图中的电磁铁连入你设计的电路中(在虚线框内完成)，要求：电源电压恒定不变；电路能改变电磁铁磁性的强弱；闭合开关S，小磁针静止时，其N、S极如图所示．

第22题图

命题点 5  电磁相关实验

23．(2014黔东南20题4分)为探究“影响电磁铁磁性强弱的因素”，小明用电池(电压一定)、滑动变阻器、数量较多的大头针、铁钉以及较长导线为主要器材，进行如图所示的简易实验．

第23题图

 (1)他将导线绕在铁钉上制成简易电磁铁，并巧妙地通过____________________来显示电磁铁磁性的强弱，下面的实验也用这种方法的是________．

A. 认识电压时，我们可以用水压来类比

B. 用光线来描述光通过的路径

C. 把敲响的音叉接触水面，通过看有没有溅起水花，来判断音叉有没有振动

D. 用斜面小车探究阻力对物体运动的影响

(2)连接好电路，使滑动变阻器连入电路的阻值较大，闭合开关，观察到如图甲所示的情景．接着，移动变阻器滑片，使其连入电路的阻值变小，观察到图乙所示的情景，比较图甲和图乙，可知________图中的电流较小，从而发现，通过电磁铁的电流越________(选填“大”或“小”)，磁性越强．

答案

1. A　

2. D　【解析】

3. C　【解析】条形磁铁两极的磁性最强，中间的磁性最弱，几乎没有磁性．在挂有小磁体的弹簧测力计从A端到磁体中间移动的过程中，因为异名磁极互相吸引，弹簧测力计的示数是小磁体重力和磁极间引力之和，由于吸引力越来越小，所以弹簧测力计的示数也越来越小；在挂有小磁体的弹簧测力计从磁体中间到移动B端的过程中，因为同名磁极互相排斥，弹簧测力计的示数是小磁体重力和磁极间斥力的差，由于斥力越来越大，所以弹簧测力计的示数继续越来越小；因此，在挂有小磁体的弹簧测力计从A端到B端移动的过程中，弹簧测力计的示数有一直变小的趋势，故选C.

4. 导　N　磁场　【解析】小磁针的指向发生偏转，说明电磁铁由原来的没有磁性变成了具有磁性，由此可知电路中有了电流．电路的变化只是玻璃球由常温变成了红炽状态，玻璃在常温下是绝缘体，现在电路中有了电流，说明此时的玻璃变成了导体；利用安培定则，可以确定螺线管的右端为S极，根据磁极间的作用规律可以确定，小磁针的左端为N极；由磁场知识可知，磁体间的相互作用是通过磁场发生的．

5. A　【解析】闭合开关S，螺线管中电流由左侧跟电源正极相连的导线流入，由最右侧的导线流出，根据右手螺旋定则可判断通电螺线管的左端为N极，右端为S极；由于异名磁极相互吸引，所以小磁针的N极将向左偏转．故选A.

6. 正　变小　【解析】由磁极间的相互作用规律知，通电螺线管的右端是N极，左端是S极，再由右手安培定则可知，电源的A端是正极；当滑动变阻器的滑片向右滑动时，滑动变阻器接入电路中的电阻变大，电源电压不变，故电流减小，所以通电螺线管的磁性变小．

7. 左　磁场　靠近　【解析】根据安培定则可判断螺线管A的左端是S极、右端是N极，磁体外磁感线由磁体的N极指向S极，小磁针在磁场中N极指向即为磁场方向，由此可知小磁针的N极会向左偏转；由安培定则可判断出螺线管B的左端是S极，根据异名磁极相互吸引可知，两螺线管会相互吸引而靠近．

8. C

9. S　减弱　变暗　【解析】由安培定则可知，电磁铁的左端为N极、右端为S极，根据“同名磁极相互排斥，异名磁极相互吸引”可知，小磁针的A端为S极；当滑片P向右滑动时，滑动变阻器连入电路中的电阻变大，由欧姆定律可知，电路中的电流变小，故电磁铁的磁性减弱；由于巨磁电阻的阻值随磁场的减弱而增大，根据欧姆定律可知右边电路的电流变小，故指示灯的亮度变暗．

10. 电压表　增大　增大　运动状态或运动速度或运动方向(三者任意一个答案均可)

11. B

12. C　

13. A　【解析】电磁感应原理是闭合电路的一部分导体切割磁感线，产生感应电流，机械能转化为电能. ①来回摇晃手摇式手电筒，切割磁感线，产生感应电流，机械能转化为电能，与电磁感应原理相同；②对着动圈式话筒说话，声音带动线圈在磁场中运动，切割磁感线产生电流，机械能转化为电能，与电磁感应原理相同；③将带有磁条的银行卡在POS机的线圈中刷一下，切割磁感线产生电流，机械能转化为电能，与电磁感应原理相同；④动圈式扬声器通过变化的电流，线圈受力振动，电能转化为机械能，与电动机的原理相同. 故选A.

14. 铁块受吸引向下移动　abcd线圈在磁场中转动　小磁针发生偏转(答对其中两个答案即可)

【解析】本图包含了四个重要的电磁实验，有电磁感应、电磁铁、奥斯特实验、电动机原理实验．导体AB金属杆的一部分在磁场中水平向左运动时，产生感应电流，电流的磁效应使电磁铁吸引铁块，导线EF下面的小磁针因导线产生磁场而发生偏转，通电线圈abcd在磁场中受力转动．

15. 利用原理：通电导体在磁场中要受到力的作用(2分)；举例：电吹风、洗衣机、空调等(1分)

16. 如答图所示(2分)

第16题答图

17. 如答图所示(3分)

第17题答图

【解析】根据电源的正负极可以确定电流从螺线管的左端流入，右端流出；再根据螺线管的绕向，结合安培定则即可确定螺线管的左端为N极，右端为S极；在磁体的周围，磁感线从磁体的N极出发回到S极．

18. 如答图所示(3分)

第18题答图

【解析】从图中可以看出，通电螺线管的右端与磁体的左端为异名磁极，即通电螺线管的右端为S极，左端为N极，根据安培定则可知电流从右边流入、从左边流出，所以电源的左边为负极、右边为正极，磁体周围的磁感线是从N极流出，磁感线的方向为小磁针静止时N极的指向，如图所示．

19. 如答图所示(3分)

第19题答图

20. 如答图所示(2分)

第20题答图

【解析】因为磁感线总是从磁体的N极出发，所以螺旋管的右端为N极，则小磁针的右端为N极，根据安培定则可以判断出电源的正、负极．

21. 如答图所示(2分)

第21题答图

22. 如答图所示(2分)

第22题答图

【解析】由磁极间的相互作用规律可知，通电螺线管的左端应为N极，再由右手螺旋定则得出电流从右边的导线流入；通电螺线管的磁性强弱要发生变化，应在电路中串联滑动变阻器．

23. (1)吸引大头针的多少　C　(2)甲　大

【解析】(1)电磁铁磁性强弱通过比较电磁铁吸引大头针的多少来反映，电磁铁吸引的大头针越多，电磁铁磁性越强；此实验运用的是转换法；把敲响的音叉接触水面，看有没有溅起水花，来判断音叉有没有振动，把音叉的振动通过水花来体现，运用了转换法，所以选C；另外，A选项用的是类比法，B选项用的是模型法，D选项用的是控制变量法．(2)乙的滑动变阻器接入电路的电阻小于甲的电阻，所以乙中通过线圈的电流大于甲中的电流，从题图可以看出，乙吸引的大头针较多，说明乙的磁性较强．
