初中物理第1节 家庭电路导学案

19.1  家庭电路

学习目标

一、知识与技能
1.了解家庭电路的组成部分及其作用。
2.知道试电笔的构造，了解试电笔判定火线和零线的方法。

3.知道插座、家用电器接地的作用，了解三线插头和漏电保护器与安全用电的关系。

二、过程与方法
1.在讨论和观察家庭电路组成的过程中，归纳概括家庭电路的主要组成部分。
2.通过讨论和交流，掌握试电笔的使用方法。

三、情感、态度与价值观

通过对家庭电路各组成部分的学习活动，初步培养学生的安全用电常识。

学习过程

知识点梳理

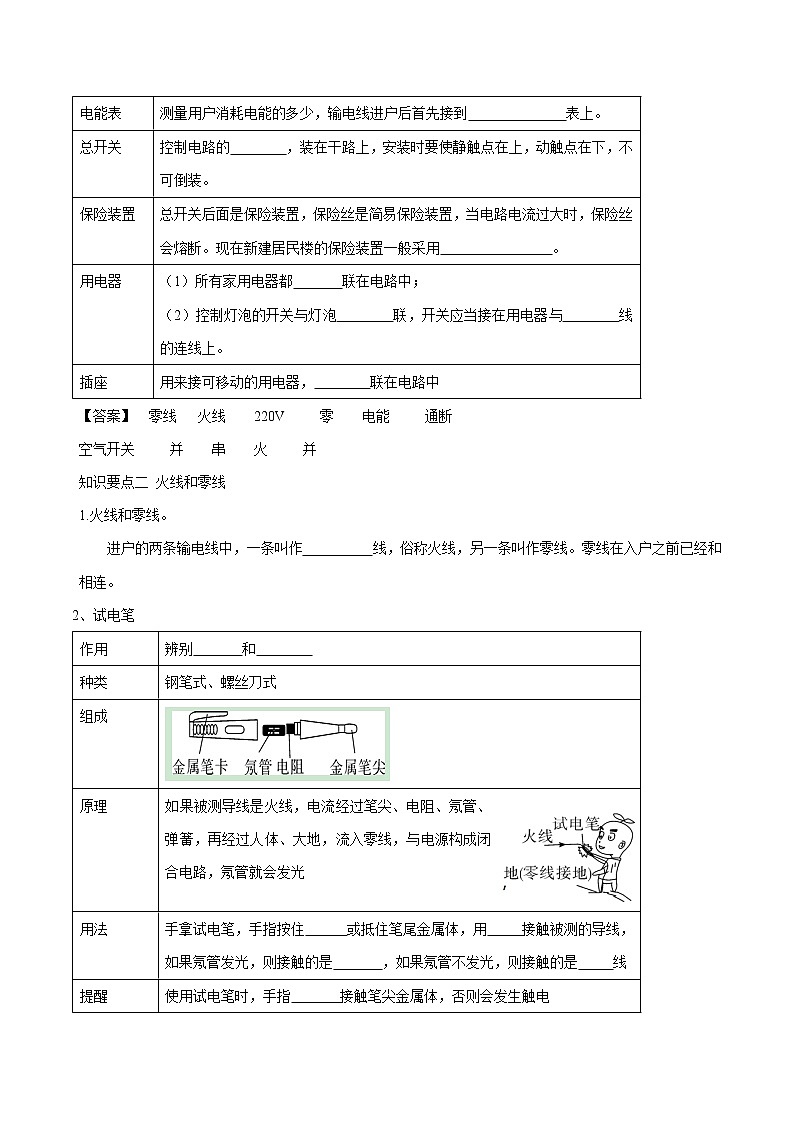

知识点一  家庭电路的组成

2.组成。

【答案】  零线   火线    220V     零    电能     通断

空气开关     并    串    火     并

知识要点二 火线和零线

1.火线和零线。

进户的两条输电线中，一条叫作          线，俗称火线，另一条叫作零线。零线在入户之前已经和       相连。

2、试电笔

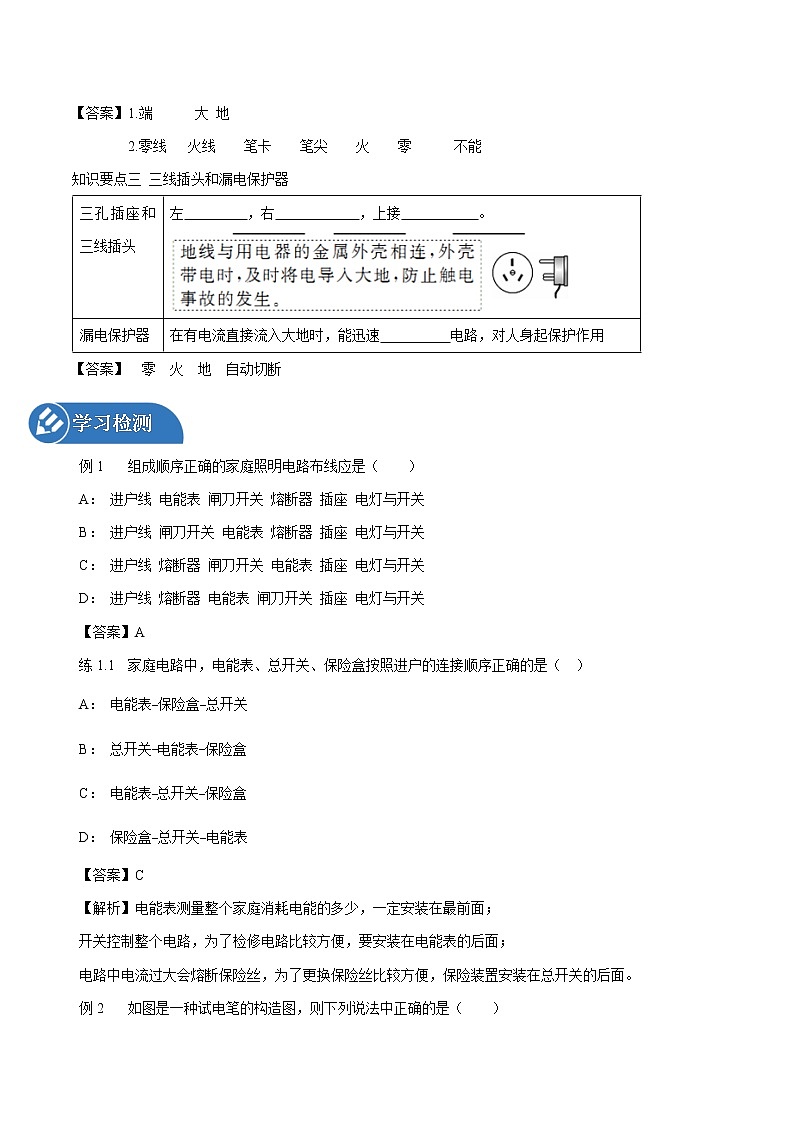

【答案】1.端      大 地

2.零线   火线    笔卡    笔尖    火    零      不能

知识要点三 三线插头和漏电保护器

【答案】  零　火　地　自动切断

学习检测

例1 组成顺序正确的家庭照明电路布线应是（ ）

A： 进户线 电能表 闸刀开关 熔断器 插座 电灯与开关

B： 进户线 闸刀开关 电能表 熔断器 插座 电灯与开关

C： 进户线 熔断器 闸刀开关 电能表 插座 电灯与开关

D： 进户线 熔断器 电能表 闸刀开关 插座 电灯与开关

【答案】A

练1.1 家庭电路中，电能表、总开关、保险盒按照进户的连接顺序正确的是（ ）

A： 电能表﹣﹣保险盒﹣﹣总开关

B： 总开关﹣﹣电能表﹣﹣保险盒

C： 电能表﹣﹣总开关﹣﹣保险盒

D： 保险盒﹣﹣总开关﹣﹣电能表

【答案】C

【解析】电能表测量整个家庭消耗电能的多少，一定安装在最前面；

开关控制整个电路，为了检修电路比较方便，要安装在电能表的后面；

电路中电流过大会熔断保险丝，为了更换保险丝比较方便，保险装置安装在总开关的后面。

例2 如图是一种试电笔的构造图，则下列说法中正确的是（ ）

A： 使用试电笔时手应接触笔尖金属体

B： 使用试电笔时手不能接触笔尾金属笔卡

C： 试电笔中的电阻可以用铁丝代替

D： 当氖管发光时有微弱电流通过人体

【答案】D

【解析】AB、手不要接触试电笔前端的金属体，必须接触试电笔末端的金属体，使电源和大地之间形成通路，故AB错误；

CD、在使用试电笔时，试电笔的高值电阻和人串联在火线和大地之间，加在两者之间的电压是220V，此时试电笔的高值电阻分担的电压很大，人体分担的电压很小，通过人体的电流很小，氖管发光，不会发生触电事故，因此不能用铁丝代替试电笔中的电阻，故C错误，D正确。

练2.1   家庭电路中可以用试电笔判别零线和火线。在一次实验中，老师手指按住笔尾金属体，当试电笔的笔尖接触火线时，由于火线和大地之间有     V的电压，所以有电流通过笔尖金属探头、      、氖管、弹簧、笔尾金属体和人体流入大地，此时氖管       （选填“发光”或“不发光”）。

【答案】220 电阻丝 发光

【解析】家庭电路的电压是220V，所以火线和大地之间的电压是220V。

当用试电笔测电压时，手与笔尾的金属体接触，笔尖金属体接触火线，电流通过笔尖金属探头、电阻丝、氖管、弹簧、笔尾金属体和人体流入大地，氖管发光，说明测电笔中的氖管与人体构成了通路。

练2.2 如图所示，甲、乙、丙、丁是使用试电笔辨别火线与零线的情景，其中正确使用试电笔的是（ ）

A： 甲和乙

B： 乙和丙

C： 乙和丁

D： 甲和丁

【答案】C

【解析】使用试电笔辨别火线与零线时，手一定要接触笔尾金属体或金属笔卡，不能接触笔尖的金属体，故甲、丙错误，乙、丁正确。

练2.3 测电笔是电工师傅的重要工具。如图中测电笔使用正确且在使用中氖管会发光的是（ ）

A： A

B： B

C： C

D： D

【答案】A

【解析】A、笔尖接触要检测的导线，手接触笔尾金属体，笔尖接触是火线，故氖管发光。故A正确；   B、手接触笔尖金属体，当测电笔接触火线时，人间接接触火线，会发生触电事故。故B错误；

C、手心接触笔尾金属体，当测电笔笔尖接触火线时，氖管发光，因为测电笔笔尖接触的是零线， 所以氖管不发光。故使用正确但不发光，故C错误；

D、手心接触笔尾金属体，当测电笔笔尖接触火线时，氖管发光，因为测电笔笔尖接触的是地线， 所以氖管不发光。故使用正确但不发光，故D错误。

例3 如图所示是家庭电路中的三孔插座和三脚插头示意图。下列说法正确的是（ ）

A： 三脚插头的三个脚一样长

B： 插孔E是用来接零线的

C： 插孔L是用来接零线的

D： 标有“E”的插脚能保证插入插座时，确保用电器外壳先接地

【答案】D

【解析】A、三脚插头最上面的那个插脚是由于接地的，所以比其他的两个要长，即便于及早接地，使用时 更为安全，故A错误；

BC、据其使用可知，E是接地线的，L是接火线的，N是接零线的，故BC错误；

D、据A可知，标有“E”的插脚能保证插入插座时，确保用电器外壳先接地，故D正确。

练3.1 电冰箱、洗衣机、空调等家用电器都使用三孔插座，插座中有一个孔是用来接地的。若在你家中这个孔没有接地，将会发生的现象是（              ）

A： 插座因耗电增加而烧毁

B： 人接触家用电器外壳时有可能发生触电事故

C： 家用电器不能正常工作

D： 该孔接地是为了更好地让家用电器散热

【答案】B

【解析】洗衣机、空调、电冰箱等家用电器都使用三孔插座，是由于这些用电器的外壳是金属，金属是导体，当用电器漏电时，会使外壳带电，若接上地线，即便漏电，电流也能通过地线流入大地，而防止了触电事故的发生。

练3.2 小明家的电路简化后如图所示，观察该电路，下列说法中正确的是（ ）

A： 开关和电灯是并联的

B： 电灯、电视和台灯是并联的

C： 各个小彩灯之间是并联的

D： 插座中的火线和零线是连通的

【答案】B

【解析】A、开关控制灯泡时，开关与灯泡串联连接，故A错误；

B、家庭电路中各用电器并联连接，因此电灯、电视和台灯是并联的，故B正确；

C、根据图示可知，各个小彩灯顺次连接，因此各个小彩灯之间是串联连接，故C错误；

D、如果插座中的火线和零线连通，那么将形成电源短路，故插座中的火线和零线不连通，故D错误。

练3.3 某家庭电路的部分情况如图所示，下列说法正确的是（ ）

A： 图中的两根进户线分别为火线和地线

B： 零线在入户之前已经和大地相连

C： 该电能表的标定电流为20A

D： 当电路中发生漏电时空气开关会起到保护作用

【答案】B

【解析】A、进户线分为火线和零线，故A错误；

B、零线在入户之前已经和大地相连，故B正确；

C、电能表的标定电流为10A，额定最大电流为20A，故C错误；

D、如果站在地上的人不小心接触了火线，电流经过人体流入大地，漏电保护器会迅速切断电流， 对人身起到保护作用，但此时空气开关不起作用，故D错误。

练3.4 如图是家庭电路的一部分，则（ ）

A： 元件“1”是电能表、“2”是保险丝、“3”是闸刀开关

B： 元件“1”、“2”、“3”正确连接顺序为“2”、“1”、“3”

C： 图中接错的元件是“4”、“5”、“6”

D： 图中电路元件连接完全正确

【答案】C

【解析】家庭电路电灯开关应直接与火线相连，两孔插座应该“左零右火”。

例4 请用笔画线代替导线在图中连接家庭电路。要求开关控制螺口灯泡，三孔插座直接接入电路。

【答案】

【解析】（1）灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样再断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全。

（2）按照安全用电原则，上孔接地线、左孔接零线、右孔接火线。

练4.1 图中虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度。请将电路图连接完整，使其符合安全用电的原则。

【答案】

【解析】用电器的开关应该接到火线和用电器之间，即：火线首先过开关，再连接用电器，回到零线上。

练4.2 请把如图所示的电路元件接入照明电路中，且符合安全用电原则。

【答案】

【解析】①灯泡的接法：火线先连接开关，再连接灯泡顶端的金属点，零线直接接在灯泡的螺旋套上；

②三孔插座的接法：地线直接接三孔插座的上孔，零线直接接三孔插座的左孔，右孔接火线。

练4.3   小丽家中有一盏用声控开关和光控开关控制的电灯，电灯在光线昏暗并且有人经过时才发光，可以达到方便节电的目的，同时由于有不固定的家用电器，需接入一只三孔插座，请将如图所示的原理图连接完整。

【答案】
