2021年四川省眉山市中考理综物理试题含解析（教师用）

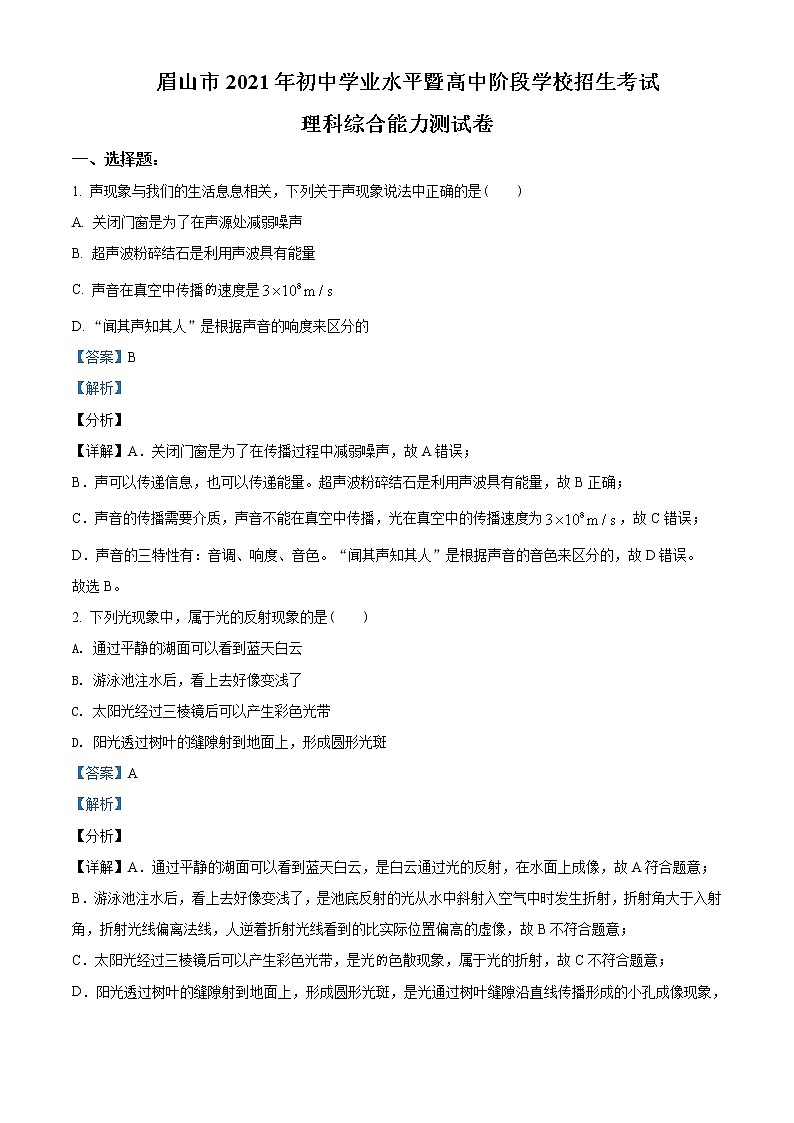

  眉山市2021年初中学业水平暨高中阶段学校招生考试

理科综合能力测试卷

一、选择题：

1. 声现象与我们的生活息息相关，下列关于声现象说法中正确的是(　　)

A. 关闭门窗是为了在声源处减弱噪声

B. 超声波粉碎结石是利用声波具有能量

C. 声音在真空中传播速度是

D. “闻其声知其人”是根据声音的响度来区分的

【答案】B

【解析】

【分析】

【详解】A．关闭门窗是为了在传播过程中减弱噪声，故A错误；

B．声可以传递信息，也可以传递能量。超声波粉碎结石是利用声波具有能量，故B正确；

C．声音的传播需要介质，声音不能在真空中传播，光在真空中的传播速度为，故C错误；

D．声音的三特性有：音调、响度、音色。“闻其声知其人”是根据声音的音色来区分的，故D错误。

故选B。

2. 下列光现象中，属于光的反射现象的是(　　)

A. 通过平静的湖面可以看到蓝天白云

B. 游泳池注水后，看上去好像变浅了

C. 太阳光经过三棱镜后可以产生彩色光带

D. 阳光透过树叶的缝隙射到地面上，形成圆形光斑

【答案】A

【解析】

【分析】

【详解】A．通过平静的湖面可以看到蓝天白云，是白云通过光的反射，在水面上成像，故A符合题意；

B．游泳池注水后，看上去好像变浅了，是池底反射的光从水中斜射入空气中时发生折射，折射角大于入射角，折射光线偏离法线，人逆着折射光线看到的比实际位置偏高的虚像，故B不符合题意；

C．太阳光经过三棱镜后可以产生彩色光带，是光色散现象，属于光的折射，故C不符合题意；

D．阳光透过树叶的缝隙射到地面上，形成圆形光斑，是光通过树叶缝隙沿直线传播形成的小孔成像现象，故D不符合题意。

故选A。

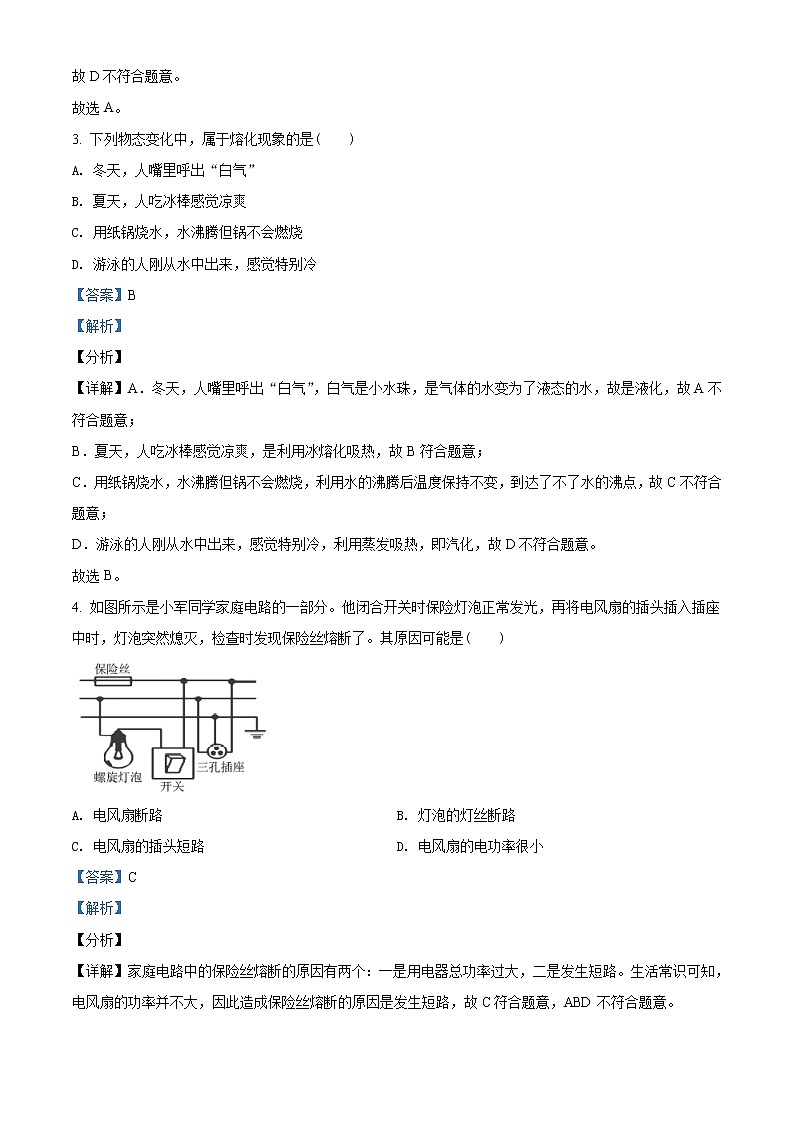

3. 下列物态变化中，属于熔化现象的是(　　)

A. 冬天，人嘴里呼出“白气”

B. 夏天，人吃冰棒感觉凉爽

C. 用纸锅烧水，水沸腾但锅不会燃烧

D. 游泳的人刚从水中出来，感觉特别冷

【答案】B

【解析】

【分析】

【详解】A．冬天，人嘴里呼出“白气”，白气是小水珠，是气体的水变为了液态的水，故是液化，故A不符合题意；

B．夏天，人吃冰棒感觉凉爽，是利用冰熔化吸热，故B符合题意；

C．用纸锅烧水，水沸腾但锅不会燃烧，利用水的沸腾后温度保持不变，到达了不了水的沸点，故C不符合题意；

D．游泳的人刚从水中出来，感觉特别冷，利用蒸发吸热，即汽化，故D不符合题意。

故选B。

4. 如图所示是小军同学家庭电路的一部分。他闭合开关时保险灯泡正常发光，再将电风扇的插头插入插座中时，灯泡突然熄灭，检查时发现保险丝熔断了。其原因可能是(　　)

A. 电风扇断路 B. 灯泡的灯丝断路

C. 电风扇的插头短路 D. 电风扇的电功率很小

【答案】C

【解析】

【分析】

【详解】家庭电路中的保险丝熔断的原因有两个：一是用电器总功率过大，二是发生短路。生活常识可知，电风扇的功率并不大，因此造成保险丝熔断的原因是发生短路，故C符合题意，ABD不符合题意。

故选C。

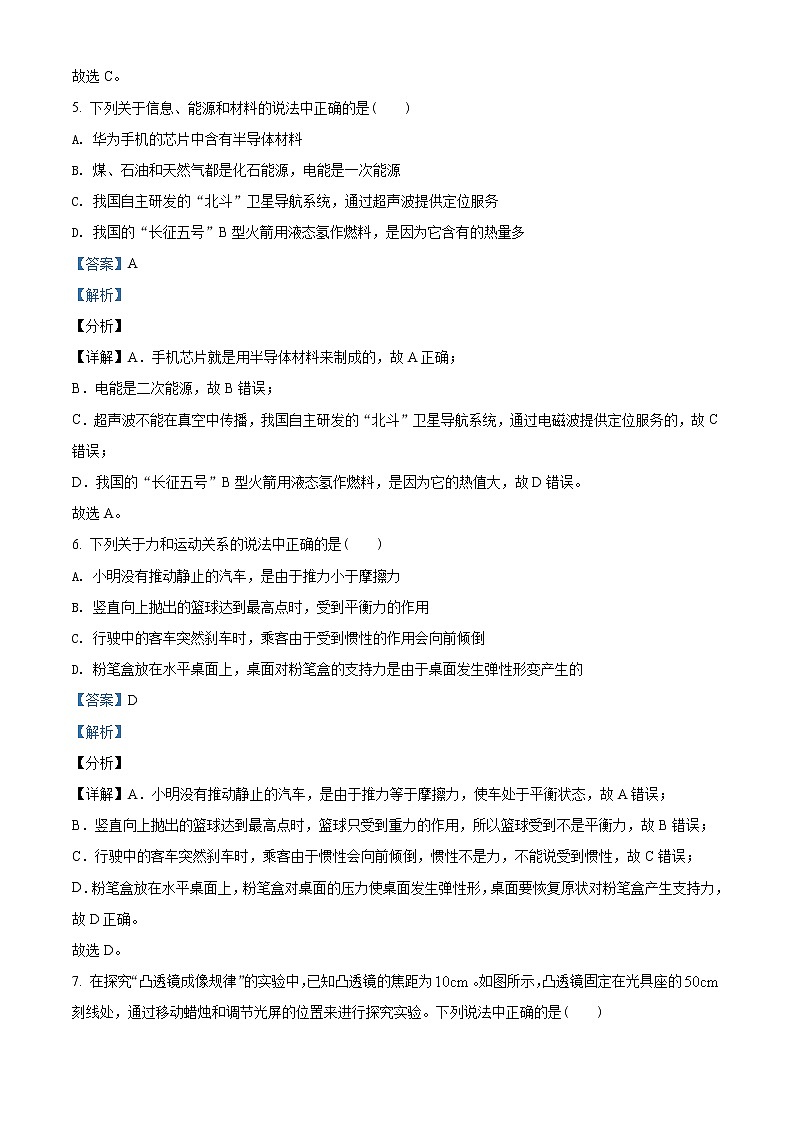

5. 下列关于信息、能源和材料的说法中正确的是(　　)

A. 华为手机的芯片中含有半导体材料

B. 煤、石油和天然气都是化石能源，电能是一次能源

C. 我国自主研发的“北斗”卫星导航系统，通过超声波提供定位服务

D. 我国的“长征五号”B型火箭用液态氢作燃料，是因为它含有的热量多

【答案】A

【解析】

【分析】

【详解】A．手机芯片就是用半导体材料来制成的，故A正确；

B．电能是二次能源，故B错误；

C．超声波不能在真空中传播，我国自主研发的“北斗”卫星导航系统，通过电磁波提供定位服务的，故C错误；

D．我国的“长征五号”B型火箭用液态氢作燃料，是因为它的热值大，故D错误。

故选A。

6. 下列关于力和运动关系的说法中正确的是(　　)

A. 小明没有推动静止的汽车，是由于推力小于摩擦力

B. 竖直向上抛出的篮球达到最高点时，受到平衡力的作用

C. 行驶中的客车突然刹车时，乘客由于受到惯性的作用会向前倾倒

D. 粉笔盒放在水平桌面上，桌面对粉笔盒的支持力是由于桌面发生弹性形变产生的

【答案】D

【解析】

【分析】

【详解】A．小明没有推动静止的汽车，是由于推力等于摩擦力，使车处于平衡状态，故A错误；

B．竖直向上抛出的篮球达到最高点时，篮球只受到重力的作用，所以篮球受到不是平衡力，故B错误；

C．行驶中的客车突然刹车时，乘客由于惯性会向前倾倒，惯性不是力，不能说受到惯性，故C错误；

D．粉笔盒放在水平桌面上，粉笔盒对桌面的压力使桌面发生弹性形，桌面要恢复原状对粉笔盒产生支持力，故D正确。

故选D。

7. 在探究“凸透镜成像规律”的实验中，已知凸透镜的焦距为。如图所示，凸透镜固定在光具座的刻线处，通过移动蜡烛和调节光屏的位置来进行探究实验。下列说法中正确的是(　　)

A. 将蜡烛移到刻线处，光屏上呈现倒立放大的实像

B. 将蜡烛移到刻线处，光屏上呈现正立放大的虚像

C. 将蜡烛移到刻线处，成像特点与照相机成像特点相同

D. 将蜡烛从刻线处移向刻线处的过程中，光屏上呈现的像会变大

【答案】D

【解析】

【分析】

【详解】A．将蜡烛移到刻线处，物距为40cm，大于两倍焦距，故成的是倒立的缩小的实像，故A错误；

B．将蜡烛移到刻线处，物距为5cm，成的是虚像，光屏上无法承接，故B错误；

C．将蜡烛移到刻线处，物距为15cm，在一倍焦距和两倍焦距之间，故成像特点倒立的放大的实像，与投影仪成像特点相同，故C错误；

D．将蜡烛从刻线处移向刻线处的过程中，成实像，物近像远，像变大，故光屏上呈现的像会变大，故D正确。

故选D。

8. 如图所示，将某发光二极管的两极接入电路的a、b两点，闭合开关时，通电螺线管旁边小磁针S极向右偏转。下列判断正确的是(　　)

A. 通电螺线管右端为N极

B. 电源左端为正极，右端为负极

C. 发光二极管极接点，极接点

D. 图中P处磁感线的方向从螺线管右端到左端

【答案】C

【解析】

【分析】

【详解】A．根据同名磁极相互排斥，异名磁极相互吸引可知，通电螺线管的左端为N极，右端为S极，故A错误；

B．根据安培定则可知，当通电螺线管的左端为N极时，螺线管上的电流方向向上，因为电流是从电源正极流出的，所以电源右端为正极，左端为负极，故B错误；

C．发光二极管具有单向导电性，只有电流从长针进短针出时，二极管才发光，所以发光二极管极接点，极接点，故C正确；

D．磁感线的方向是从N极到S极，所以图中P处磁感线的方向从螺线管左端到右端，故D错误。

故选C。

9. 在“测量金属块密度”的实验中，已知金属块质量均匀分布且不渗水，量筒内已装有60mL的水。把天平放在水平桌面上，游码移至标尺零刻度线时，指针在分度盘上的位置如图甲所示；调节好天平后，测量金属块质量，天平恢复平衡时砝码质量和游码在标尺上的位置如图乙所示；测量金属块体积时量筒示数如图丙所示。下列操作或说法中正确的是(　　)

A. 如图甲所示，要使横梁平衡，应将天平平衡螺母向左调节

B. 如图乙所示，当横梁恢复平衡时，金属块的质量为

C. 利用密度公式计算可知，金属块的密度是

D. 将金属块截去一半，剩余金属块与原金属块相比，质量、体积和密度都减半

【答案】C

【解析】

【分析】

【详解】A．如图所示，指针偏向分度盘左侧，故左边较重，则平衡螺母需要向右调节，故A错误；

B．如图所示，金属块的质量

m金=50g+4g=54g

故B错误；

C．金属块的体积

V金=80mL-60mL=20mL=20cm3

金属块的密度

ρ===2.7g/cm3=2.7×103kg/m3

故C正确；

D．将金属块截去一半，剩余金属块与原金属块相比，质量、体积减半，密度是物质的一种属性，即密度不变，故D错误。

故选C。

10. 如图所示，电源电压为保持不变，，，灯泡L标有“”字样，假定灯丝电阻不变。下列说法中正确的是(　　)

A. 灯泡L正常工作时的电阻为

B. 当只闭合开关时，电阻消耗的功率为

C. 如果开关、和同时闭合，灯泡L短路不工作

D. 此电路消耗的最大电功率与最小电功率之比为

【答案】D

【解析】

【分析】

【详解】A．由

得，灯泡L正常工作时的电阻为

故A错误；

B．当只闭合开关时，电阻与灯泡L串联，此时电路的总电阻为

电路电流

电阻消耗的功率

故B错误；

C．如果开关、和同时闭合，电阻被短路，电阻与灯泡L并联，故C错误；

D．当只闭合开关时，电阻与灯泡L串联，此时电路的总电阻最大为

电路的电流

电路消耗的功率最小

如果开关、和同时闭合，电阻被短路，电阻与灯泡L并联，此时电路电阻最小为

电路的功率最大为

此电路消耗的最大电功率与最小电功率之比为

故D正确。

故选D。

11. 放在水平桌面上的薄壁圆柱形容器(容器质量不计)底面积为，将一体积为的木块放入水中静止时，有体积露出水面，如图甲所示；用一根质量和体积不计的细线把容器底和木块底部中心连接起来，如图乙所示。下列说法中错误的是(已知：水的密度为，)(　　)

A. 木块的密度为

B. 木块漂浮时排开水的质量为

C. 浸没水中时细线对木块的拉力为

D. 甲、乙两图所示情况，容器对水平桌面的压强相等

【答案】C

【解析】

【分析】

【详解】A．木块的浮力

木块的密度

故A正确，不符合题意；

B．木块漂浮时排开水的重力

木块漂浮时排开水的质量为

故B正确，不符合题意；

C．浸没水中时，木块受到重力、浮力、拉力三个力平衡，细线对木块的拉力为

故C错误，符合题意；

D．甲、乙两图所示情况，容器对水平桌面的压力都等于木块的重力加水的重力，容器底面积不变，故容器对水平桌面的压强相等，故D正确，不符合题意。

故选C。

12. 小叶同学用如图所示的滑轮组提升重物A，不计绳重和机械之间的摩擦，每个滑轮的重力均为，与地面固定的细绳的拉力，他通过细绳用的拉力将重物A匀速提升，所用时间。下列说法中正确的是(　　)

A. 物体A的重力为

B. 拉力做功的功率为

C. 该装置由两个定滑轮和一个动滑轮组成

D. 该滑轮组在使用过程中的机械效率为

【答案】B

【解析】

【分析】

【详解】A．如图所示，与地面固定的细绳的拉力，每个滑轮的重力均为，则物体A的重力为

GA=2F2-G轮=2×105N-10N=200N

故A错误；

B．拉力F1的大小为

F1=3F2+G轮=3×105N+10N=325N

重物A匀速提升，所用时间，则拉力F1的速度为

拉力F1做功的功率为

故B正确；

C．该装置中两个滑轮的轴在移动，一个滑轮的轴是固定的，由两个动滑轮和一个定滑轮组成，故C错误；

D．该滑轮组在使用过程中的机械效率为

故D错误。

故选B。

二、填空题(共5小题，10空，每空2分，共20分；将正确答案直接填写在答题卡相应的位置上)

13. 眉山市于2021年4月24日，在东坡区举办了“千禾杯”半程马拉松赛，某选手在湖滨路一段平直赛道上用时间跑了，该选手在这段时间内的平均速度为______；以该选手为参照物，跑道旁边的建筑物是_______的(选填“运动”或“静止”)。

【答案】    ①. 8    ②. 运动

【解析】

【分析】

【详解】[1]选手跑步的时间为2min，即

路程为960m，根据可知，该选手在这段时间内的平均速度为

[2]以该选手为参照物，跑道旁边的建筑物与选手的位置不断发生变化，所以建筑物是运动的。

14. 2021年4月23日，我国海军长征18号战略核潜艇在海南三亚某军港入列，其排水量为1.2万吨。该潜艇的核反应堆是通过______释放核能(选填“核裂变”或“核聚变”)；核潜艇是通过改变______来实现上浮或下潜的(选填“自身重力”或“所受浮力”)。

【答案】    ①. 核裂变    ②. 自身重力

【解析】

【分析】

【详解】[1]核反应堆是通过可以控制的裂变的链式反应来释放核能的。

[2]核潜艇的体积无法改变，上浮或下潜是通过改变自身重力来实现的。

15. 如图所示是某单缸四冲程汽油机的______冲程；若该汽油机每1秒钟对外做功25次，那么该汽油机飞轮的转速为______。

【答案】    ①. 压缩    ②. 3000

【解析】

【分析】

【详解】[1]如图，进气门、排气门都关闭，活塞向上运动，压缩气体，是压缩冲程。

[2] 飞轮每转2圈活塞做一次功，若该汽油机每1秒钟对外做功25次，每1秒钟飞轮每转50圈，那么该汽油机飞轮的转速为

50=3000

16. 如图所示，电源电压保持不变，灯泡L标有“”的字样，滑动变阻器标有“”字样，，电流表量程为，假定灯丝电阻不变。当只闭合开关时，电流表示数为，则电源电压是______；当开关、和都闭合时，在保证电路安全前提下，滑动变阻器接入电路的阻值范围是______。

【答案】    ①. 4.5    ②.

【解析】

【分析】

【详解】[1]灯泡的电阻

当只闭合开关时，RI与灯泡串联，电流表示数为，则电源电压是

[2] 当开关、和都闭合时，R1、R0并联，当滑动变阻器通过的电流最大为时，接入电路的最小值

最大值为滑动变阻器的最大值20，滑动变阻器接入电路的阻值范围是。

17. 如图所示，以O为转轴的轻质杠杆，，物体C重，底面积为，在杠杆A端与物体的上端中点用一根轻质硬棒连接，当在B端用的动力F竖直向上拉时，杠杆在水平位置平衡，该杠杆为______杠杆(选填“省力”、“等臂”或“费力”)，此时物体C对水平地面的压强是______。

【答案】    ①. 省力    ②.

【解析】

【分析】

【详解】[1]由图示知，杠杆在水平位置平衡时，动力臂大于阻力臂，所以是省力杠杆。

[2]据杠杆的平衡条件知

F1⋅OA=F⋅OB

据题意有

AB=4OA

那么

OB=3OA

所以

F1⋅OA=120N⋅3OA

解得，杠杆A端受到的力

F1=360N

此时，物体C受到竖直向下的重力、硬棒对它竖直向下的力和支持力的作用处于平衡状态，所以C对水平地面的压力

F压=G+F1=240N+360N=600N

C对水平地面的压强

三、解答与探究题(共34分，将正确答案直接填写在答题卡相应的位置上)

(一)作图题(共2小题，每小题2分，共4分；请用签字笔在答题卡上作答)

18. 如图所示，利用杠杆撬动重物M，O为杠杆支点，为杠杆的动力臂，现杠杆处于水平位置平衡。

(1)作出杠杆动力的示意图；

(2)作出重物M对杠杆压力的示意图。

【答案】

【解析】

【分析】

【详解】由图可知，杠杆的O为杠杆支点，已知杠杆的动力臂L1，要让杠杆在水平位置平衡，则F1的方向应向下，且动力臂和动力要垂直且作用在杠杆上，故可以作出动力F1；重物M对杠杆压力作用在杠杆上且垂直于杠杆向下，如图所示：

19. 如图所示，从点光源S射出的一条光线经P处的平面镜反射后，反射光线射向凹透镜的焦点方向。

(1)画出平面镜；(2)作出反射光线经凹透镜折射后的光线。

【答案】

【解析】

【分析】

【详解】根据光的反射定律，两角相等，即反射角和入射角相等，故入射光线和反射光线的夹角的角平分线即为法线，再过P点做法线的垂线，即为平面镜的位置，指向凹透镜虚焦点的入射光线，将平行主光轴射出，故过折射点做主光轴的平行线，并标上向右的箭头，故如下图所示：

。

(二)计算题(共2小题，每小题6分，共12分；解答时应写出必要的文字说明和重要的演算步骤，只写出最后答案不能得分，有数值计算的物理量必须写出数值和单位)

20. 改革开放以来，我国人民的生活水平不断提高，汽车已成为多数人的代步工具。某品牌国产汽车以的速度在平直公路上匀速行驶，消耗了汽油，汽车发动机功率为，已知：汽油的热值为，汽油的密度为。求该汽车匀速行驶过程中：

(1)消耗汽油的质量；

(2)发动机所做的功；

(3)发动机的效率(百分号前保留整数)。

【答案】(1)4.2kg；(2)6×107J；(3)31%

【解析】

【分析】

【详解】解：(1)汽油的体积

由密度公式得

(2)汽车速度

路程

由速度公式得

汽车发动机功率

由功率公式 得

(3)燃料完全燃烧放出热量

发动机效率

答：(1)消耗汽油的质量4.2kg；

(2)发动机所做的功为6×107J；

(3)发动机的效率为31%。

21. 如图所示是某种电热器工作的部分电路图，电源电压不变，两根电热丝的电阻关系为，通过旋转扇形开关S，接触不同触点，实现高、低两个档位的转换，低温档时的发热功率为。求：

(1)和的电阻值；

(2)电热器处于高温档时的总功率；

(3)如果在高温档下工作产生的热量全部被水吸收，在一个标准大气压下这些热量能够让、的水，温度升高多少？【水的比热容为 】

【答案】(1)110Ω；55Ω；(2)1320W；(3)60℃

【解析】

【分析】

【详解】解：(1)旋转开关当接时，仅连入电路，电热器处于低温档。

由电功率公式

得

所以

(2)旋转开关，当接，接时，和并联，电热器处于高温档。

发热功率

发热总功率

(3)高温档产生热量

水吸热

由得

在1个标准大气压下水沸点为，水沸腾过程中水温不再升高，不会达到，所以水末温应为，水升高的温度

答：(1)和的电阻值分别为110Ω、55Ω；

(2)电热器处于高温档时的总功率为1320W；

(3)如果在高温档下工作产生的热量全部被水吸收，在一个标准大气压下这些热量能够让、的水，温度升高为60℃。

(三)实验与探究题(共3小题，每小题6分，共18分)

22. 在探究“影响滑动摩擦力大小因素”的实验中，器材有：木板、铁块、木块和弹簧测力计。

(1)物理兴趣小组的同学进行了如下操作：

a. 如图甲所示，将铁块平放在木板表面上，用弹簧测力计沿水平方向匀速拉动铁块，弹簧测力计的示数为；

b. 如图乙所示，将木块叠放在铁块正上方，用弹簧测力计沿水平方向匀速拉动铁块，弹簧测力计的示数为；

c. 如图丙所示，将铁块叠放在木块正上方，用弹簧测力计沿水平方向匀速拉动木块，弹簧测力计的示数为。

分析以上操作：

①操作a和b是为了探究滑动摩擦力大小跟_______的关系；

②比较操作b和c可得铁块表面比木块表面_______些。

(2)在老师的指导下物理兴趣小组的同学改进了该实验，如图丁所示。当用力拉动长木板在水平桌面上运动，铁块保持静止状态时，弹簧测力计的示数为；

①此时铁块受到摩擦力的大小为_______，方向为水平_______；

②按图丁所示的实验装置进行实验有较多的优点，请列举两条： _______； _______。

【答案】    ①. 压力大小    ②. 光滑    ③. 1    ④. 向左    ⑤. 不必使长木板做匀速直线运动    ⑥. 弹簧测力计静止，示数稳定，便于读数(其它答案合理即可)

【解析】

【分析】

【详解】(1)[1]滑动摩擦力的大小只与压力大小和接触面的粗糙程度有关，操作和中接触面都是铁块，但是压力不同，因此探究的是滑动摩擦力与压力大小的关系。

[2]操作和中压力相同，但是接触面不同。接触面为铁块时拉力较小，所以操作b中的摩擦力较小，因此铁块表面比木块表面光滑。

(2)[3] [4]对铁块受力分析，水平方向受到向右的弹簧测力计的拉力1N，要想保持静止，必须受到一个向左的同样大小的力，而这个力只能是木板对铁块的摩擦力，因此铁块受到摩擦力的大小为1N，方向水平向左。

[5] [6]图丁所示实验装置有两个最常见的优点：一是不必使长木板做匀速直线运动，木板与木块之间的滑动摩擦力始终会保持恒定；二是弹簧测力计保持静止，示数稳定，便于读数。

23. 在探究冰熔化的实验过程中，假设试管内的物体在相同时间内吸收相同的热量。

(1)要对试管中的冰均匀加热，应采用甲、乙两图所示装置中的______图所示装置。

(2)实验中某时刻温度计的示数如图丙所示，此时冰的温度是______。

(3)实验中同学们根据实验数据，绘出了其温度随时间变化的图像，如图丁所示，分析图像可知：

①冰熔化过程中吸收热量，其内能_______，温度_______；

②图丁中线段和线段倾斜程度不同，原因是该物质在两种物态下______不同。

(4)试管内所有冰熔化完后，继续实验，当烧杯内的水沸腾时试管内的水______沸腾(选填“会”或“不会”)。

【答案】    ①. 乙    ②.     ③. 增大    ④. 不变    ⑤. 比热容    ⑥. 不会

【解析】

【分析】

【详解】(1)[1]甲图中对试管底部直接加热，会造成受热不均，应该采取乙图中的方式，先对烧杯中的水加热，这样试管才受热均匀。

(2)[2]由图可知，温度计的液面在0℃以下，每小格代表2℃，因此读数为。

(3)[3] [4]冰熔化过程中不断吸收热量，因此内能要增加，但是因为冰是晶体，熔化过程中温度保持不变。

[5]图丁中线段和线段倾斜程度不同，代表经过相同的时间，吸收了相同的热量后，AB段温度上升的更多，原因是因为水的比热容比冰大，因此温度变化小。

(4)[6]水沸腾的条件有两个，一个是达到沸点，另一个是还能持续吸热。当烧杯内的水沸腾时，代表温度达到沸点且保持不变，这个时候，试管内的水的温度虽然也会达到沸点，但是因为无法继续从外界吸热，所以无法沸腾。

24. 在测量额定电压为小灯泡额定功率的实验中，电源电压恒定不变。

(1)请用笔画线代替导线，将图甲中电路连接完整，要求实验时向右移动滑片P小灯泡亮度变暗；_______

(2)实验过程中，某小组的同学将所测得相关数据和现象记录如下表：

①小灯泡的额定功率为_______；

②表格中有一处设计不合理，请指出不合理的设计是_______；

③分析表中数据还发现灯丝电阻跟_______有关。

(3)测量额定电压为的小灯泡额定功率，物理科代表设计了图乙所示的电路(为已知的定值电阻，R为滑动变阻器)。

①断开开关，闭合开关，移动滑动变阻器滑片P，当电流表示数为_______时，小灯泡恰好正常发光；

②保持滑动变阻器滑片P位置不变，闭合开关，断开开关，记下电流表示数为；

③推导出小灯泡L的额定功率表达式_______(用物理量、和表示)。

【答案】    ①.     ②. 0.8    ③. 灯泡电功率的平均值的一栏    ④. 温度    ⑤.     ⑥.

【解析】

【分析】

【详解】(1)[1]将图甲中电路连接完整，要求实验时向右移动滑片P，小灯泡亮度变暗，说明接入的电阻阻值需要变大，总电阻需要变大，电流需要变小，故滑动变阻器需要接到下面的接线柱，向右滑时，电阻变大，电流变小，灯泡变暗，故用一根导线将滑动变阻器的左端的下面的接线柱和和电流表的负接线柱，故如下图所示：

。

(2)[2][3][4] 小灯泡的额定功率为

故小灯泡的额定功率为0.8W；不合理的是求灯泡电功率的平均值的一栏，因为不同电压下，不同的电功率，求平均功率没有任何意义；分析表中数据还发现灯丝电阻跟温度的关系，因为电压变大，实际功率变大，灯泡变亮，温度变高，电阻变小。

(3)[5][6] 断开开关，闭合开关，移动滑动变阻器滑片P，定值电阻和灯泡并联，此时电流表测量定值电阻的电流，为了测量小灯泡的额定电压，故可以用电流表的示数和定值电阻组合成电压表，为了测量额定功率，故需要灯泡为额定电压，故此时的电流为

故此时的电流为；保持滑动变阻器滑片P位置不变，闭合开关，断开开关，记下电流表示数为，此时灯泡和定值电阻仍然并联，电流表测干路电流，那么通过灯泡的额定电流为

那么小灯泡额定功率为

故小灯泡的额定功率为。
