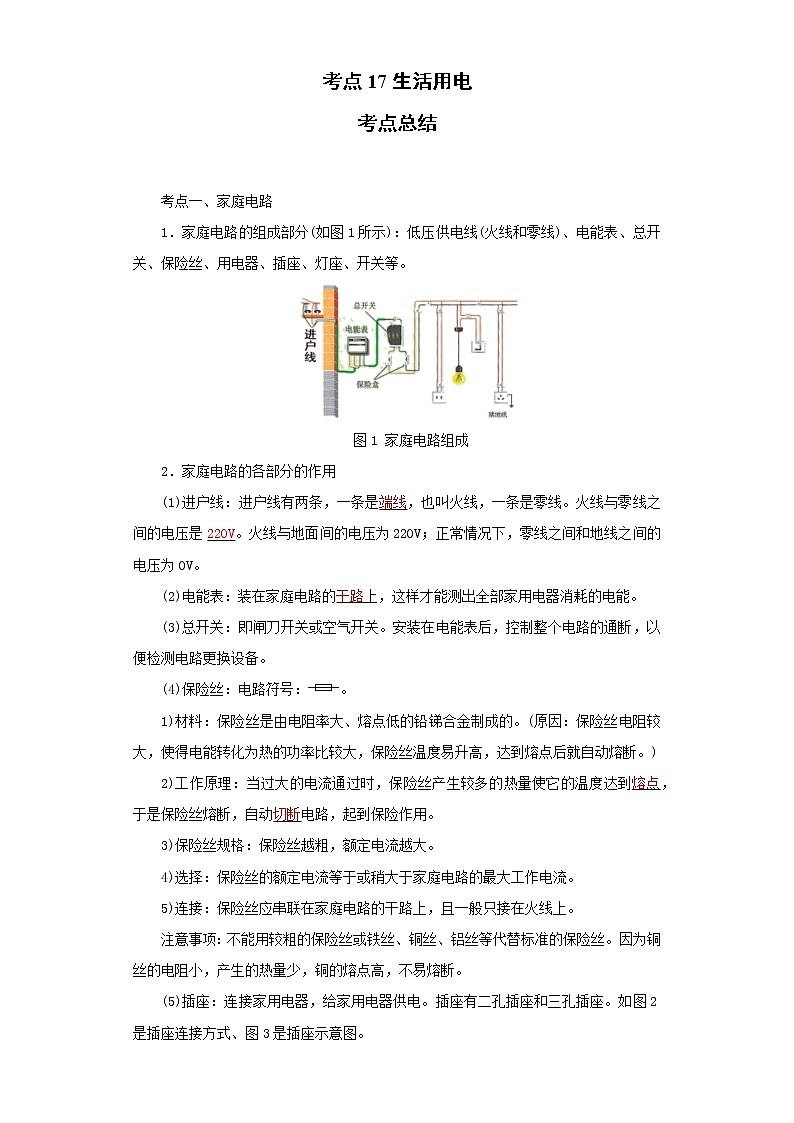

考点一、家庭电路
1．家庭电路的组成部分(如图1所示)：低压供电线(火线和零线)、电能表、总开关、保险丝、用电器、插座、灯座、开关等。

图1 家庭电路组成
2．家庭电路的各部分的作用
(1)进户线：进户线有两条，一条是端线，也叫火线，一条是零线。火线与零线之间的电压是220V。火线与地面间的电压为220V；正常情况下，零线之间和地线之间的电压为0V。
(2)电能表：装在家庭电路的干路上，这样才能测出全部家用电器消耗的电能。
(3)总开关：即闸刀开关或空气开关。安装在电能表后，控制整个电路的通断，以便检测电路更换设备。
(4)保险丝：电路符号：。
1)材料：保险丝是由电阻率大、熔点低的铅锑合金制成的。(原因：保险丝电阻较大，使得电能转化为热的功率比较大，保险丝温度易升高，达到熔点后就自动熔断。)
2)工作原理：当过大的电流通过时，保险丝产生较多的热量使它的温度达到熔点，于是保险丝熔断，自动切断电路，起到保险作用。
3)保险丝规格：保险丝越粗，额定电流越大。
4)选择：保险丝的额定电流等于或稍大于家庭电路的最大工作电流。
5)连接：保险丝应串联在家庭电路的干路上，且一般只接在火线上。
注意事项：不能用较粗的保险丝或铁丝、铜丝、铝丝等代替标准的保险丝。因为铜丝的电阻小，产生的热量少，铜的熔点高，不易熔断。

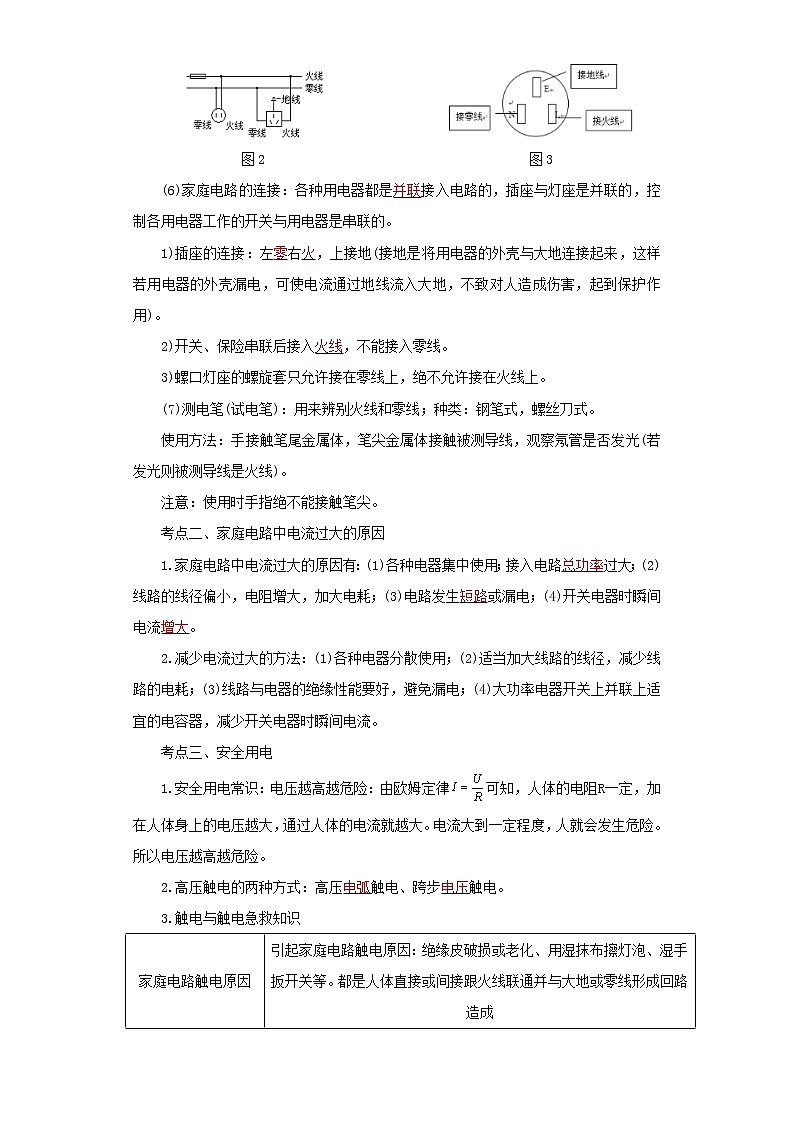

(5)插座：连接家用电器，给家用电器供电。插座有二孔插座和三孔插座。如图2是插座连接方式、图3是插座示意图。
(6)家庭电路的连接：各种用电器都是并联接入电路的，插座与灯座是并联的，控制各用电器工作的开关与用电器是串联的。
1)插座的连接：左零右火，上接地(接地是将用电器的外壳与大地连接起来，这样若用电器的外壳漏电，可使电流通过地线流入大地，不致对人造成伤害，起到保护作用)。
2)开关、保险串联后接入火线，不能接入零线。
3)螺口灯座的螺旋套只允许接在零线上，绝不允许接在火线上。
(7)测电笔(试电笔)：用来辨别火线和零线；种类：钢笔式，螺丝刀式。
使用方法：手接触笔尾金属体，笔尖金属体接触被测导线，观察氖管是否发光(若发光则被测导线是火线)。
注意：使用时手指绝不能接触笔尖。
考点二、家庭电路中电流过大的原因
1.家庭电路中电流过大的原因有：(1)各种电器集中使用；接入电路总功率过大；(2)线路的线径偏小，电阻增大，加大电耗；(3)电路发生短路或漏电；(4)开关电器时瞬间电流增大。
2.减少电流过大的方法：(1)各种电器分散使用；(2)适当加大线路的线径，减少线路的电耗；(3)线路与电器的绝缘性能要好，避免漏电；(4)大功率电器开关上并联上适宜的电容器，减少开关电器时瞬间电流。
考点三、安全用电
1.安全用电常识：电压越高越危险：由欧姆定律可知，人体的电阻R一定，加在人体身上的电压越大，通过人体的电流就越大。电流大到一定程度，人就会发生危险。所以电压越高越危险。
2.高压触电的两种方式：高压电弧触电、跨步电压触电。
3.触电与触电急救知识
4.安全用电原则
①不接触低压带电体，不靠近高压带电体；②更换灯泡、搬动电器前应断开电源开关；③不弄湿用电器，不损坏绝缘层；④保险装置、插座、导线、家用电器等达到使用寿命应及时更换。
真题演练
一、单选题
1．（2021·湖北黄冈·中考真题）关于生活用电，下列做法正确的是（ ）
A．在电线上晾晒衣服B．使用绝缘皮破损的插头
C．将开关接在零线与灯泡之间D．将家庭电路的电灯与插座并联
【答案】D
【详解】
A．在电线上晾衣服，衣服是湿的，如果电线漏电会间接接触火线，会发生触电事故，故A错误；
B．使用绝缘皮破损的导线，如果导线漏电会间接接触火线，会发生触电事故，故B错误；
C．将开关接在零线和电灯之间，断开开关时，不能切断火线，在更换灯泡时，容易接触火线，容易发生触电事故，故C错误；
D．家庭电路中，各个用电器之间互不影响，是并联的，所以将家庭电路的电灯与插座并联，故D正确。
故选D。
2．（2021·辽宁辽宁·中考真题）下列做法符合安全用电常识的是（ ）
A．多个大功率用电器同时共用一个插排B．发生触电时立即用手将触电人拉开
C．电饭锅的三脚插头改用两脚插头使用D．使用试电笔时手不接触笔尖金属体
【答案】D
【详解】
A．多个大功率用电器同时共用一个插排，会导致电路中电流过大，烧坏电路，故A不符合题意；
B．发生触电时应立即断开电源，不能用手将触电人拉开，否则施救者也会被触电，故B不符合题意；
C．电饭锅三脚插头的第三根线与外壳连接，只能插在三孔插座上使用，这样才能使电饭锅外壳接地，以防因漏电导致触电，不能改用两脚插头使用，故C不符合题意；
D．使用试电笔时，手要接触笔尾金属体，不能接触笔尖金属体，故D符合题意。
故选D。
3．（2021·贵州黔东南·中考真题）如图所示的四种情况中，符合安全用电原则的是（ ）
A．电动机外壳没有接地B．使用绝缘层破损的电线
C．人靠近高压带电体D．使用试电笔时，手要接触笔尾金属体
【答案】D
【详解】
A．所有有金属外壳的用电器在使用时都必须要接地，电动机外壳没有接地不符合安全用电的原则，故A不符合题意；
B．使用绝缘层破损的电线容易发生触电事故，不符合安全用电的原则，故B不符合题意；
C．人靠近高压带电体也可能发生触电事故，不符合安全用电的原则，故C不符合题意；
D．使用试电笔时，手接触笔尾金属体使试电笔形成闭合回路，符合安全用电的原则，故D符合题意。
故选D。
4．（2021·吉林·中考真题）关于家庭电路和安全用电，下列说法正确的是（ ）
A．使用试电笔时，手要接触笔尾金属体
B．搬动电器前不需要断开电源开关
C．空气开关跳闸，一定是电路发生了短路
D．控制电灯的开关，要连接在零线和电灯之间
【答案】A
【详解】
A．使用测电笔时，应让手与笔尾的金属体接触，当氖管发光时，说明接触的是火线，故A正确；
B．搬动电器前需要断开电源开关，防止触电，故B错误；
C．空气开关“跳闸”，可能是电路出现了短路，也可能是用电器的总功率过大，故C错误；
D．控制电灯的开关，要连接在火线和电灯之间，故D错误。
故选A。
5．（2021·湖北湖北·中考真题）下列做法符合家庭安全用电与保护原则的是（ ）
A．洗衣机金属外壳接地B．用沾有水的手按开关
C．用铁丝代替保险丝D．开关接在零线和灯泡之间
【答案】A
【详解】
A．金属外壳的用电器，外壳一定要接地，防止外壳漏电，发生触电事故，故A符合题意；
B．由于生活用水是导体，用湿手按开关时容易发生触电事故，故B不符合题意；
C．铁丝的熔点很高，温度即使升高到一定程度，它也不会自动熔断，起不到保护电路的作用，故C不符合题意；
D．为了用电的安全，开关应接在火线和用电器之间，断开开关时，用电器是不带电的，故D不符合题意。
故选A。
6．（2021·广西贺州·中考真题）如图所示，以下为安全用电知识常见的例子，其中说法不正确的是（ ）
A．使用测电笔时， 要用指尖抵住上端的金属帽
B．不靠近高压带电体
C．绝缘皮破损的插头也可以使用
D．洗衣机的电源插头上标有“E”字样的导线是与室外的大地相连的
【答案】C
【详解】
A．使用测电笔时，手指要抵住上端的金属帽，才能形成回路，氖管才会发光，故A正确，不符合题意；
B．靠近高压带电体时，有可能出现电弧触电，故B正确，不符合题意；
C．绝缘皮破损的插头不可以再使用，因为绝缘皮破损后，存在触电及造成短路的隐患，故C错误，符合题意；
D．洗衣机电源插头上标有E字样的导线应与地线相连，可以及时导走外壳上的电，避免人体触电，故D正确，不符合题意。
故选C。
7．（2021·内蒙古赤峰·中考真题）“注意安全，珍爱生命”是日常生活必须有的意识，下列做法中正确的是（ ）
A．电冰箱外壳应接地
B．雷雨天在室外使用手机打电话
C．家庭电路中，开关连接火线或零线都可以
D．发生触电事故时，立即用手把触电的人拉开
【答案】A
【详解】
A．带金属外壳的家用电器使用时都应接地，故A符合题意；
B．雷雨天在外接打手机容易造成触电事故的发生，故B不符合题意；
C．家庭电路中，开关应连接在靠近火线的一侧，故C不符合题意；
D．发生触电事故时，应先断电，再施救，故D不符合题意。
故选A。
8．（2021·湖北荆州·中考真题）关于家庭电路和安全用电，下列说法中正确的是（ ）
A．空气开关跳闸，一定是有用电器发生短路故障
B．使用试电笔时手要接触笔尾金属体
C．有人发生触电时，应马上用手把人拖开，再施救
D．户外游玩时，如遇雷雨天气，可在大树下避雨
【答案】B
【详解】
A．空气开关跳闸是由电路中电流过大造成的，可能是短路，也可能是用电器的总功率过
大，故A错误；
B．使用测电笔时，手要与笔尾金属体接触试电笔才能与人体、大地构成通路，区分火线或零线，故B正确；
C．发生触电事故时，必须先切断电源，然后再救人，否则会因电源不断开而发生触电，故
C错误；
D.．户外游玩时，如遇雷雨天气，不能在大树下避雨，避免雷击，故D错误。
故选B。
9．（2021·湖南郴州·中考真题）下列做法符合安全用电原则的是（ ）
A．不能用湿手按开关
B．保险丝可用铁丝替代
C．三孔插座可以不接地线
D．开关可以接在用电器与零线之间
【答案】A
【详解】
A．湿手按开关非常容易引起触电事故，所以不能用湿手按开关，故A符合题意；
B．铁丝的电阻率小，熔点高，在电流过大时，产生的热量不会将其熔断，起不到保险作用，所以不能用铁丝替代保险丝，故B不符合题意；
C．三孔插座的接法“左孔零线、右孔火线、上孔接地线”，若三孔插座不接地线，金属外壳的用电器在发生漏电时，会引起触点事故，故C不符合题意；
D．若开关接在用电器与零线之间，在更换灯泡时易发生触电事故，故D不符合题意。
故选A。
10．（2021·黑龙江黑龙江·中考真题）如图所示，下列有关生活用电的说法中正确的是（ ）
A．电水壶接三孔插座
B．湿手拔电源插头
C．使用绝缘皮破损的导线
D．试电笔在使用时手不能触碰金属笔尾
【答案】A
【详解】
A．为保证用电安全，电水壶的金属外壳必须接地，应采用三脚插头及三孔插座，可以防止外壳漏电时发生触电事故，故A正确；
B．接在电路中的电源插头属于带电体，用湿手触摸时，生活用水属于导体，有可能使电流通过水传到人体上，使人体触电，十分危险，故B错误；
C．使用绝缘皮破损的导线，容易使人体和带电体接触，就会造成触电事故，十分危险，故C错误；
D．用试电笔时，手要接触笔属金属体才能辨别火线和零线，但使用时手不能触碰金属笔尖，否则易造成触电事故， 故D错误。
故选A。
11．（2021·河南·中考真题）“安全用电，警钟长鸣”，下列做法符合安全用电要求的是（ ）
A．手机充电器长期插在插座上B．用湿布擦拭工作的台灯
C．用电器着火时立即用水浇灭D．人触电时立即切断电源
【答案】D
【详解】
A．手机充电器长期插在插座上，一直在插座插着会有微电流通过，长时间会引起发热，容易造成元器件老化，有的还会发生短路，如此就会大大缩短充电器的寿命，故A错误；
B．用湿布擦拭工作的台灯，容易发生触电事故，故B错误；
C．用电器着火时不能用水灭火，易发生触电事故，故C错误；
D．人触电时立即切断电源是正确的，故D正确。
故选D。
12．（2021·河北·中考真题）如图所示的做法中符合安全用电原则的是（ ）
A．用湿抹布擦发光的灯泡
B．发现有人触电迅速切断电源
C．用手指触碰插座的插孔
D．多个大功率用电器同时用一个插座
【答案】B
【详解】
A．用湿抹布擦发光的灯泡，水可以导电，有可能会造成触电事故，故A不符合题意；
B．发现有人触电时，应该立即切断电源，可防止救人时引发新的触电事故，故B符合题意；
C．安全用电要求不接触低压带电体，不靠近高压带电体，故C不符合题意；
D．一个插线板供多个大功率用电器同时工作，易造成干路电流过大而发生过载，故D不符合题意。
故选B。
13．（2021·广西钦州·中考真题）下列做法符合安全用电原则的是（ ）
A．用湿手触碰开关
B．家用电器失火时，应先断电后灭火
C．用正在充电的手机通电话
D．用电器电线绝缘层破损了仍继续使用
【答案】B
【详解】
A．用湿手触碰开关很容易发生触电事故，不符合安全用电原则，故A不符合题意；
B．家用电器失火时，应先断电，保护电路和其它用电器，后灭火，防止火势蔓延，符合安全用电原则，故B符合题意；
C．你通电话的手机，因为运行程序，手机会特别热，而这个时候如果一边充电一边通电话，很有可能会因为不稳定而爆炸的，所以这是很危险的，不符合安全用电原则，故C不符合题意；
D．用电器电线绝缘层破损了仍继续使用，很容易发生触电事故，不符合安全用电原则，故D不符合题意。
故选B。
14．（2021·山东临沂·中考真题）下列认知或做法，符合安全用电原则的是（ ）
A．低于220V的电压都是安全的B．电路起火时先灭火后断电
C．将家用电器的金属外壳接地D．将开关接在零线与电灯之间
【答案】C
【详解】
A．不高于36V的电压对人体是安全的，故A不符合题意；
B．家用电器起火时，应先切断电源再灭火，故B不符合题意；
C．外壳为金属的用电器，使用三线插头将金属外壳接地，是为了防止漏电而采取的安全措施，符合安全用电原则，故C符合题意；
D．为了保证用电的安全，控制用电器的开关应该接在该用电器与火线之间，故D不符合题意。
故选C。
15．（2021·湖北宜昌·中考真题）下列做法符合安全用电原则的是（ ）
A．大功率用电器的金属外壳要接地B．空气开关跳闸后要立即合上开关
C．用湿抹布擦去发光灯泡上的灰尘D．若家庭电路起火迅速用冷水浇灭
【答案】A
【详解】
A．为了防止漏电使用电器外壳带电使人触电，大功率用电器的金属外壳要接地，故A符合安全用电原则，符合题意；
B．空气开关跳闸后要先检查电路故障，待故障解决后再合上开关，故B不符合安全用电的原则，不符合题意；
C．因为水是导体，用湿抹布擦去发光灯泡上的灰尘可能使人触电，故C不符合安全用电的原则，不符合题意；
D．若家庭电路起火应该先切断电源然后再灭火，故D不符合安全用电的原则，不符合题意。
故选A。
图2
图3

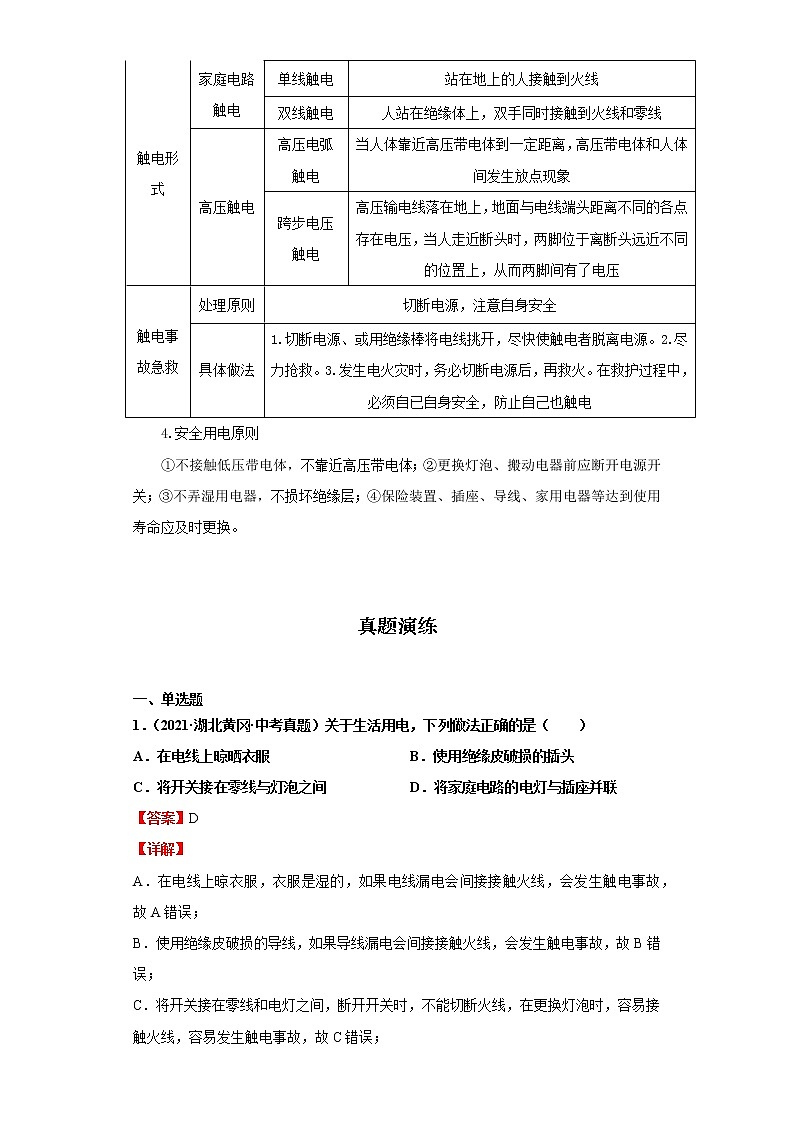

家庭电路触电原因
引起家庭电路触电原因：绝缘皮破损或老化、用湿抹布擦灯泡、湿手扳开关等。都是人体直接或间接跟火线联通并与大地或零线形成回路造成
触电形式
家庭电路触电
单线触电
站在地上的人接触到火线
双线触电
人站在绝缘体上，双手同时接触到火线和零线
高压触电
高压电弧
触电
当人体靠近高压带电体到一定距离，高压带电体和人体间发生放点现象
跨步电压
触电
高压输电线落在地上，地面与电线端头距离不同的各点存在电压，当人走近断头时，两脚位于离断头远近不同的位置上，从而两脚间有了电压
触电事故急救
处理原则
切断电源，注意自身安全
具体做法
1.切断电源、或用绝缘棒将电线挑开，尽快使触电者脱离电源。2.尽力抢救。3.发生电火灾时，务必切断电源后，再救火。在救护过程中，必须自已自身安全，防止自己也触电
