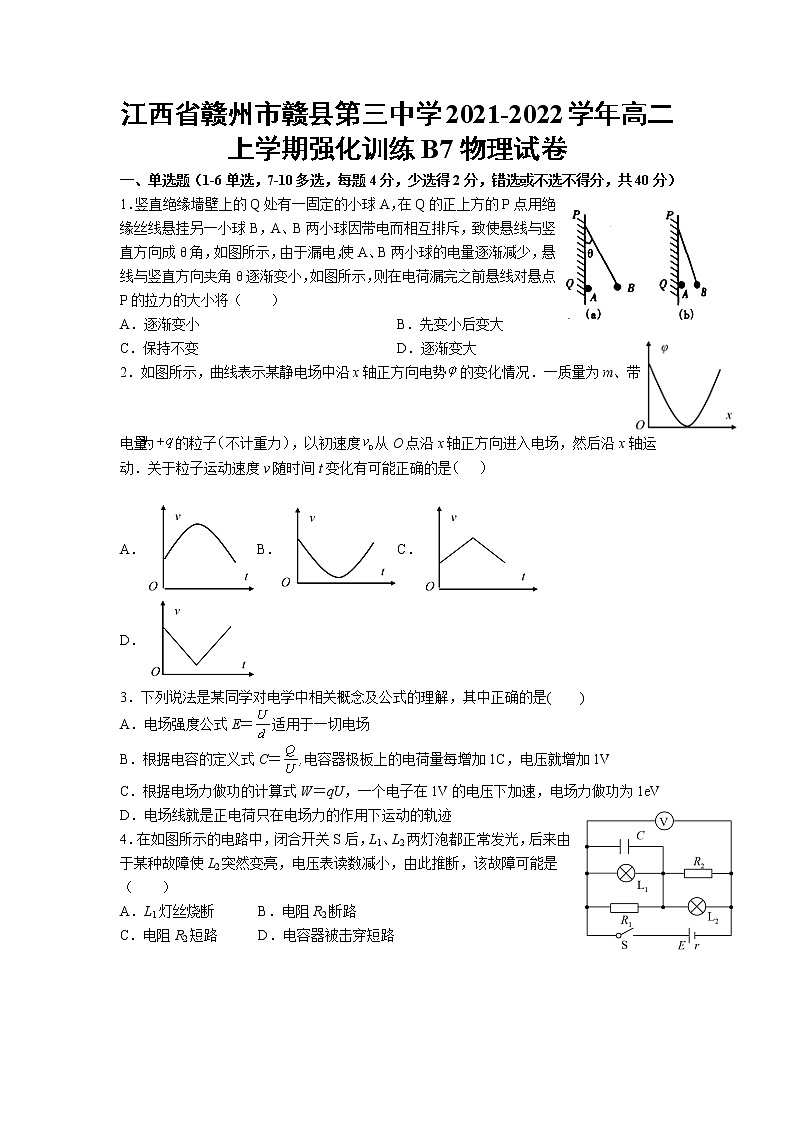

江西省赣州市赣县第三中学2021-2022学年高二上学期强化训练B7物理试卷

一、单选题（1-6单选，7-10多选，每题4分，少选得2分，错选或不选不得分，共40分）

1．竖直绝缘墙壁上的Q处有一固定的小球A，在Q的正上方的P点用绝缘丝线悬挂另一小球B，A、B两小球因带电而相互排斥，致使悬线与竖直方向成θ角，如图所示，由于漏电，使A、B两小球的电量逐渐减少，悬线与竖直方向夹角θ逐渐变小，如图所示，则在电荷漏完之前悬线对悬点P的拉力的大小将（　　）

A．逐渐变小 B．先变小后变大

C．保持不变 D．逐渐变大

2．如图所示，曲线表示某静电场中沿x轴正方向电势的变化情况．一质量为m、带电量为的粒子不计重力，以初速度从O点沿x轴正方向进入电场，然后沿x轴运动．关于粒子运动速度v随时间t变化有可能正确的是

A．B．C．D．

3．下列说法是某同学对电学中相关概念及公式的理解，其中正确的是(　　)

A．电场强度公式E＝适用于一切电场

B．根据电容的定义式C＝,电容器极板上的电荷量每增加1C，电压就增加1V

C．根据电场力做功的计算式W＝qU，一个电子在1V的电压下加速，电场力做功为1eV

D．电场线就是正电荷只在电场力的作用下运动的轨迹

4．在如图所示的电路中，闭合开关S后，L1、L2两灯泡都正常发光，后来由于某种故障使L2突然变亮，电压表读数减小，由此推断，该故障可能是（　　）

A．L1灯丝烧断 B．电阻R2断路

C．电阻R2短路 D．电容器被击穿短路

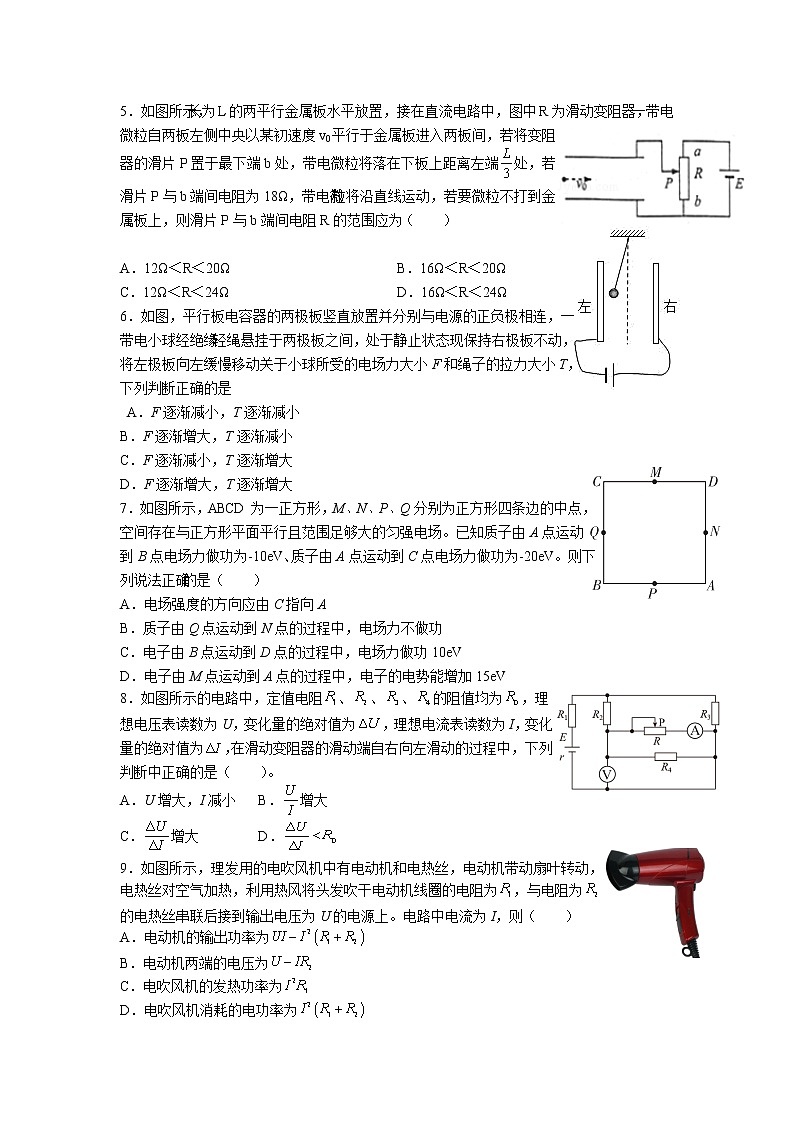

5．如图所示，长为L的两平行金属板水平放置，接在直流电路中，图中R为滑动变阻器，一带电微粒自两板左侧中央以某初速度v0平行于金属板进入两板间，若将变阻器的滑片P置于最下端b处，带电微粒将落在下板上距离左端处，若滑片P与b端间电阻为18Ω，带电微粒将沿直线运动，若要微粒不打到金属板上，则滑片P与b端间电阻R的范围应为（　　）

A．12Ω＜R＜20Ω B．16Ω＜R＜20Ω

C．12Ω＜R＜24Ω D．16Ω＜R＜24Ω

6．如图，平行板电容器的两极板竖直放置并分别与电源的正负极相连，一带电小球经绝缘轻绳悬挂于两极板之间，处于静止状态现保持右极板不动，将左极板向左缓慢移动关于小球所受的电场力大小F和绳子的拉力大小T，下列判断正确的是

 A．F逐渐减小，T逐渐减小

B．F逐渐增大，T逐渐减小

C．F逐渐减小，T逐渐增大

D．F逐渐增大，T逐渐增大

7．如图所示，ABCD为一正方形，M、N、P、Q分别为正方形四条边的中点，空间存在与正方形平面平行且范围足够大的匀强电场。已知质子由A点运动到B点电场力做功为-10eV、质子由A点运动到C点电场力做功为-20eV。则下列说法正确的是（　　）

A．电场强度的方向应由C指向A

B．质子由Q点运动到N点的过程中，电场力不做功

C．电子由B点运动到D点的过程中，电场力做功10eV

D．电子由M点运动到A点的过程中，电子的电势能增加15eV

8．如图所示的电路中，定值电阻、、、的阻值均为，理想电压表读数为U，变化量的绝对值为，理想电流表读数为I，变化量的绝对值为，在滑动变阻器的滑动端自右向左滑动的过程中，下列判断中正确的是（　　）。

A．U增大，I减小 B．增大

C．增大 D．

9．如图所示，理发用的电吹风机中有电动机和电热丝，电动机带动扇叶转动，电热丝对空气加热，利用热风将头发吹干电动机线圈的电阻为，与电阻为的电热丝串联后接到输出电压为U的电源上。电路中电流为I，则（　　）

A．电动机的输出功率为

B．电动机两端的电压为

C．电吹风机的发热功率为

D．电吹风机消耗的电功率为

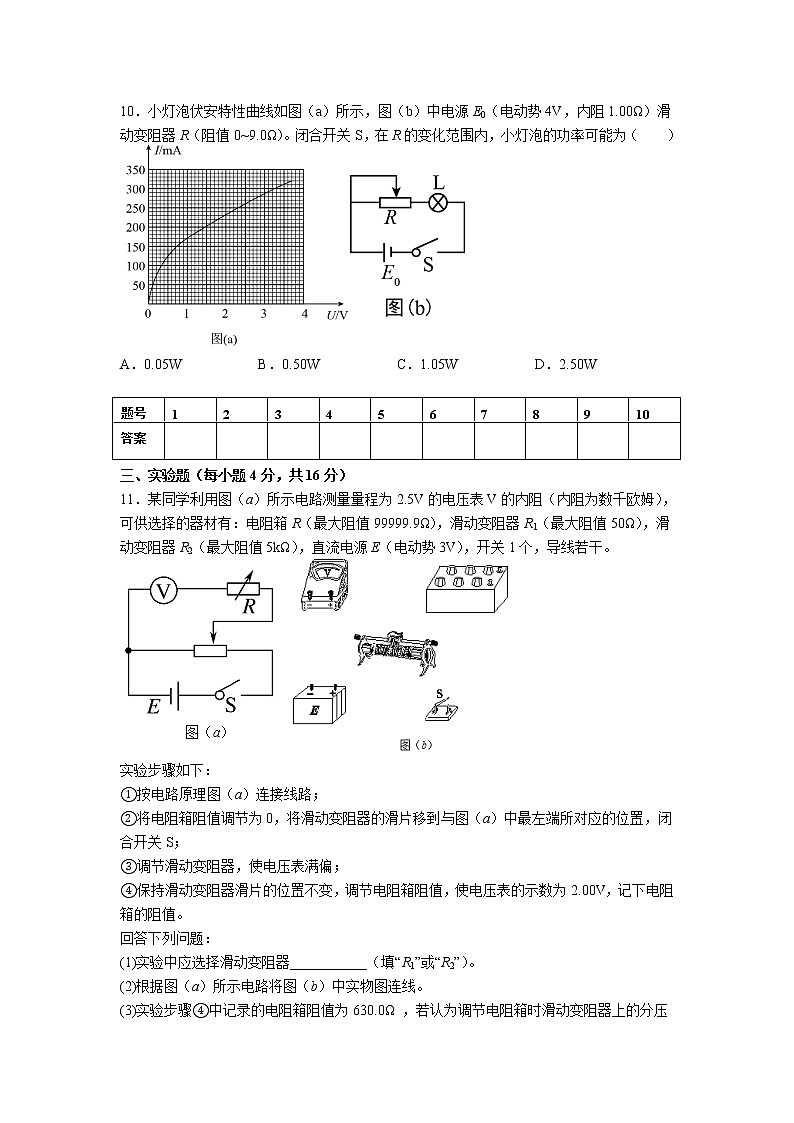

10．小灯泡伏安特性曲线如图（a）所示，图（b）中电源E0（电动势4V，内阻1.00Ω）滑动变阻器R（阻值0~9.0Ω）。闭合开关S，在R的变化范围内，小灯泡的功率可能为（　　）

A．0.05W B．0.50W C．1.05W D．2.50W

三、实验题（每小题4分，共16分）

11．某同学利用图（a）所示电路测量量程为2.5V的电压表V的内阻（内阻为数千欧姆），可供选择的器材有：电阻箱R（最大阻值99999.9Ω），滑动变阻器R1（最大阻值50Ω），滑动变阻器R2（最大阻值5kΩ），直流电源E（电动势3V），开关1个，导线若干。

实验步骤如下：

①按电路原理图（a）连接线路；

②将电阻箱阻值调节为0，将滑动变阻器的滑片移到与图（a）中最左端所对应的位置，闭合开关S；

③调节滑动变阻器，使电压表满偏；

④保持滑动变阻器滑片的位置不变，调节电阻箱阻值，使电压表的示数为2.00V，记下电阻箱的阻值。

回答下列问题：

(1)实验中应选择滑动变阻器___________（填“R1”或“R2”）。

(2)根据图（a）所示电路将图（b）中实物图连线。

(3)实验步骤④中记录的电阻箱阻值为630.0Ω ，若认为调节电阻箱时滑动变阻器上的分压不变，计算可得电压表的内阻为_____Ω（结果保留到个位）。

(4)如果此电压表是由一个表头和电阻串联构成的，可推断该表头的满刻度电流为_______（填正确答案标号）。

A．100μA    B．250μA    C．500μA    D．1mA

四、解答题（12、13题每小题22分，共44分）

12．如图所示，ABCD是半径为R的四分之三光滑绝缘圆形轨道，固定在竖直面内。以轨道的圆心O为坐标原点，沿水平直径AC方向建立x轴，竖直直径BD方向建立y轴。y轴右侧（含y轴）存在竖直向上的匀强电场。一质量为m、带电量为+q的小球，从A点由静止开始沿轨道下滑，通过轨道最高点D后，又落回到轨道上的A点处。不考虑小球之后的运动，不计空气阻力，重力加速度为g，求：

(1)小球落回到A点时的速率；

(2)电场强度的大小；

(3)小球从A下滑到电场内的B点时对轨道压力的大小。

13．如图所示为一真空示波管，电子从灯丝K发出（初速度不计），经灯丝与A板间的加速电压U1加速，从A板中心孔沿中心线KO射出，然后进入两块平行金属板M、N形成的偏转电场中（偏转电场可视为匀强电场），电子进入M、N间电场时的速度与电场方向垂直，电子经过电场后打在荧光屏上的P点。已知加速电压为U1，M、N两板间的电压为U2，两板间的距离为d，板长为L1，板右端到荧光屏的距离为L2，电子的质量为m，电荷量为e。（不计电子的重力）求：

（1）电子穿过A板时的速度大小；

（2）P点到O点的距离；

（3）用什么方法可使电子打在P点上方。

参考答案

1．C  2．A  3．C  4．D  5．B

6．A  7．A  8．ABD  9．AB   10．BC

11．R1    图见解析    2520    D

【详解】

(1)[1]．本实验利用了类似半偏法测电压表的内阻，实验原理为接入电阻箱时电路的总电阻减小的很小，需要滑动变阻器为小电阻，故选R1可减小实验误差．

(2)[2]．滑动变阻器为分压式，连接实物电路如图所示：

(3)[3]．电压表的内阻和串联，分压为2.0V和0.5V，则

．

(4)[4]．电压表的满偏电流

故选D．

12．(1)；(2)；(3)。

【详解】

(1)设小球离开D点时的速率为vD，由D落回到A的时间为t，则由平抛运动规律有

解得

小球落回到A时的速率为vA，根据动能定理有

解得

(2)小球从A到D的过程中，根据动能定理有

结合(1)解得

(3)小球通过轨道最低点B处时的速率为vB，轨道对小球的支持力为F，则有

根据合力提供向心力有

解得

由牛顿第三定律可知小球对轨道的压力

答：(1)小球落回到A点时的速率；

(2)电场强度的大小；

(3)小球从A下滑到电场内的B点时对轨道压力的大小。

13．（1）；（2）；（3）适当增大U2，减小U1

【详解】

（1）设电子经电压U1加速后的速度为v0，根据动能定理得

eU1=

解得

（2）电子以速度v0进入偏转电场后，垂直于电场方向作匀速直线运动，沿电场方向作初速度为零的匀加速直线运动。设偏转电场的电场强度为E，电子在偏转电场运动的时间为t1，电子的加速度为a，离开偏转电场时相对于原运动方向的侧移量为y1，根据牛顿第二定律和运动学公式得

F=eE，E=，F=ma，a =

t1=，y1=

解得

y1=

设电子离开偏转电场时沿电场方向的速度为vy，根据运动学公式得

vy=at1=

电子离开偏转电场后作匀速直线运动，设电子离开偏转电场后打在荧光屏上所用的时间为t2，电子打到荧光屏上的侧移量为y2，则有

t2=，y2= vyt2

解得

y2=

P到O点的距离为

y=y1+y2=

（3）要让电子打在P点上方，由上面的公式可知，可适当增大U2，减小U1
