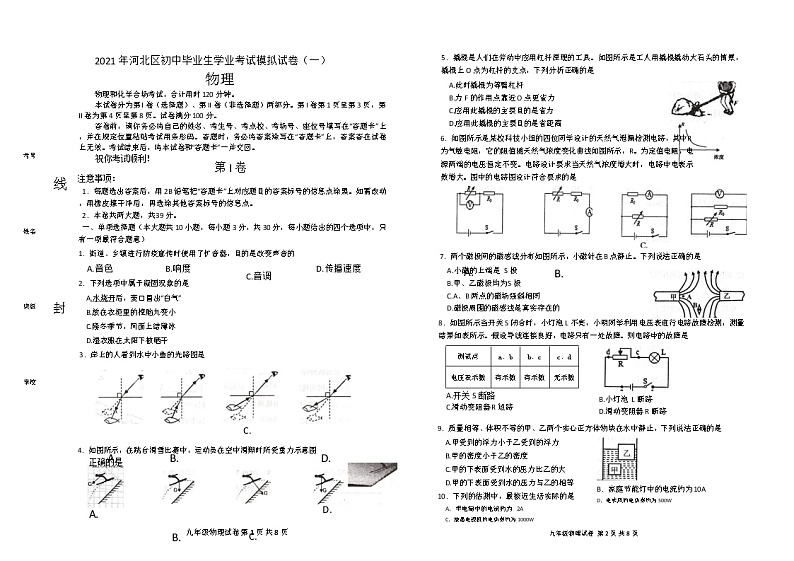

2021年河北区一模物理试卷

这是一份2021年河北区一模物理试卷，共8页。试卷主要包含了多项选择题，填空题，综合题，单项选择题等内容，欢迎下载使用。
二、多项选择题（本大题共3小题，每小题3分，共9分。每小题给出的四个选项中，均有多个符合题意，全部选对的得3分，选对但不全的得1分，不选或选错的得0分）
11．当蜡烛、透镜甲和光屏放置在图示位置时，烛焰在光屏上成清晰的像。现保持蜡烛和透镜的位置不变，将透镜甲更换成透镜乙后，需将光屏向左移动距离S，方可在光屏上再次成清晰的像，则下列说法中错误的是
A．透镜甲的焦距为20cm
B.透镜甲的焦距比乙的大
C.第二次所成的像是放大的
D．光屏移动的距离S一定小于10cm
12．如图所示，电源电压保持不变，R1为定值电阻。闭合开关S，电压表V1示数为U1，电压表V2示数为U2，电流表A示数为I，在滑动变阻器的滑片P向左移动的过程中，电压表V2的示数变化了ΔU2，电流表A的示数变化了ΔI。下列说法中错误的是
A．U1不变，U2变大，1变小
B．U1变小，U2不变，1变小
C．ΔU2与ΔI的比值不变
D．ΔU2与ΔI的比值变大
13．底面积为S1的圆柱形容器内盛有密度为p1的某种液体，其深度为h1。另有一底面积为S2（S1＞S2）、高为h2、密度为P2的圆柱体。将其竖直缓慢放入容器中，待其静止时，容器内液体没有溢出，圆柱体仍处于竖直状态，圆柱体所受浮力可能是
A. P2S2h2g
C.P1
B.p1S2h2g
D.P1
注意事项：
第II卷
1．用黑色墨水的钢笔或签字笔将答案写在“答题卡”上。
2．本卷共两大题，共61分。
三、填空题（本大题共6小题，每小题4分，共24分）
14．为了保障每位师生的安全，学校每天都要对公共场所喷洒84消毒液来进行消杀。消杀过后，同学们都闻得到消毒液的味道，这是现象；在治疗高烧病人时，可以采用敷冰袋的方式来退烧，这实际上就是采用的方法来改变物体内能。5
15．如图甲所示是探究光的折射的实验装置，小华将一束激光射至空水槽底部的P点，形成一个光斑，然后向水槽内慢慢注水，水槽底部光斑的位置将（选填“向左移动”“向右移动”或“不动”）。为了显示光的传播路径，小华自制了如图乙所示的可折转光屏，利用它可以验证折射光线、入射光线和法线是否
0
乙
16．某隐身重型歼击机，其最大飞行速度为2马赫，即15℃空气中声速的2倍（15℃空气中声速340m／s）。歼击机以最大飞行速度飞行100s运动的路程为m。通常，进入战斗状态前歼击机丢掉副油箱以减小惯性，使运动状态（选填“容易”或“不容易”）改变。
17．当电源插头出现如图所示的甲、乙两种情况时，一旦插入插座内，会造成短路的是（选填“甲”或“乙”）；做成这个插头所用的橡胶、塑料和铜，在通常情况下
18．如图所示，用75N的力从斜面底端沿斜面向上匀速拉一个重为100N的物体到斜面顶端，斜面长5m，高3m，则这个斜面的机械效率是％，物体受到的摩擦力是
19．定值电阻R1和小灯泡R2的伏安特性曲线分别如图所示，若将R1和R2并联接在5V的电源两端，2min整个电路消耗的电能是J，若将R1和R2串联后接在8V的电源两端，则R1与R2的电功率之比为
九年级物理试卷 第4页 共8页
九年级物理试卷 第3页 共8页
九年级物理试卷 第3页 共8页
九年级物理试卷 第4页 共8页
四、综合题（本大题共6小题，共37分。解题中要求有必要的分析和说明，计算题还要有公式及数据代入过程，结果要有数值和单位）
20．（6分）某同学学习了有关热学的知识后，知道了水的比热容是4.2x103J／（kg·℃）
（1）如果用某一品牌的电热水器将质量为1kg的水，在一标准大气压下从20℃加热至沸腾，则水需要吸收多少热量？
（2）如果该同学所用的电热水器工作时的实际电功率为1000W，并且热效率（热效率等于水吸收的热量与用电器消耗电能之比）为80％，则电热水器加热时间是多少？
21．（7分）小刚同学在做“测量小灯泡额定功率”的实验中，选用如图甲所示的器材和电路。其中电源电压为6V，小灯泡的额定电压为2.5V，滑动变阻器的铭牌上标有“20Ω 1A”字样。
（1）请用笔画线代替导线将图甲的实验电路补充完整（要求：滑动变阻器的滑片向右移动时小灯泡变亮）。
（2）闭合开关，移动滑片直到电压表的示数为2.5V，此时电流表的示数如图乙所示，电流表的示数为A,小灯泡的额定功率为W。
甲
（3）同组的小红同学还想探究“在电压一定时，电流与电阻的关系”，于是将图甲中的小灯泡换成三个阻值分别为5Ω、10Ω、15Ω的定值电阻，其余连接均不改变。图丙是小红根据测得的实验数据绘制的电流I随电阻R变化的图象。
乙
①由图象可知小红将定值电阻R两端的电压控制为V不变。当定值电阻由5Ω换为10Ω时，为达到实验要求，滑动变阻器连入电路的阻值应（选填“变大”、“变小”或“不变”）。
②实验结论是电压一定时，
③实验结束后，小红问老师保持该电压不变的情况下，能否更换50Ω的定值电阻继续进行此实验，老师指导小红分析了不能更换的原因。你认为不能更换的原因是
22．（6分）小越想知道大蒜的密度，他将一些蒜瓣带到学校测量：
（1）他将天平放在水平桌面上，把游码放到标尺左端零刻度线处，指针静止时指在分度盘右侧，他应向（选填“左”或“右”）调节平衡螺母，使天平平衡；
（2）小越测得一个蒜瓣的质量如图甲所示为＿g；
（3）他将蒜瓣放入装有25mL水的量筒中，水面上升到图乙所示的位置，蒜瓣的密度为＿g／cm；
（4）小越对实验进行评估，觉得蒜瓣太小，测得体积的误差较大，导致测得的密度不准。他设计了下列解决方案，其中合理的是（填字母）；
A.换量程更大的量筒测量
B.测多个蒜瓣的总质量和总体积
C.换分度值更大的量筒测量
（5）同组的小爱同学测得一个装饰球A的密度为P，他们想利用它测量一杯橙汁的密度，发现装饰球A在橙汁中漂浮，于是选取了测力计、细线和一个金属块B，设计了如图丙所示的实验过程：
①用测力计测出装饰球A的重力为G
②将装饰球A和金属块B用细线拴好挂在测力计下，并将金属块B浸没在橙汁中静止，读出测力计的示数为F1；-1
③将装饰球A和金属块B都浸没在橙汁中静止（不碰到杯底），读出测力计的示数为F2。根据②、③两次测力计示数差可知（选填“装饰球A”或“金属块B”）受到的浮力。橙汁密度的表达式P汁＝。（用p和所测物理量字母表示）
23．（6分）如图所示，将标有“6V3W”的小灯泡L1和标有“6V6W”的小灯泡L2串联接入电路中（不考虑温度对灯丝电阻的响），为使两灯的电压均不高于其额定电压，求：（1）小灯泡L1、L2的电阻；
（2）电源电压的最大值；
（3）当电源电压为最大值时，电路消耗的总功率。
九年级物理试卷 第5页 共8页
九年级物理试卷 第6页 共8页
九年级物理试卷 第5页 共8页
九年级物理试卷 第6页 共8页
24．（6分）某学校开展户外考查活动，他们在入海口进行生态调研，小明想测出入海口海水的密度，他的背包里有以下器材“秒表、广口水杯、弹簧测力计、刻度尺、细绳、鹅卵石若干、一瓶纯净水（未满）”，请你选择合适的实验器材，设计实验，测量海水的密度：
（1）写出所选实验器材；
25．（6分）如图甲所示的是一个黑盒子，绝缘外壳上有A、B、C三个接线柱。盒内电路有两个定值电阻连接而成。小海同学设计了如图乙所示的电路来研究盒内电阻的连接情况及电功率。已知电源电压恒定不变，R是阻值为3Ω的定值电阻，R1是滑动变阻器。小海进行了如下的实验操作：
（2）简要说明测量步骤；
（3）推导出海水密度的字母表达式（水的密度P＊为已知量）。
乙
（I）把BC两个接线柱接到MN之间，只闭合开关S，将R1的滑片移到最左端时，电压表示数为1.8V，电流表示数为0.6A；
（II）用导线把AC连接起来，再将AB接线柱接入MN之间，闭合开关S和S1，此时电流表的示数为1.8A；
（III）把AC两个接线柱接到MN之间，只闭合开关S，小海发现将R1的滑片从某位置移至最左端或最右端时，电压表示数均变化了0.45V，电路的总功率均变化了0.18W。
（1）请根据操作（I）求出黑盒子BC间的电阻；
（2）在操作（II）中，求黑盒子工作100s消耗的电能；
（3）①请画出黑盒内的电路图，并标明各电阻的阻值；
②小海接下来继续进行研究，他将AB两个接线柱接到MN之间，只闭合开关S，移动R1的滑片，黑盒子的电功率会随之变化，求此过程中黑盒子的最大电功率与最小电功率之比。
九年级物理试卷 第8页 共8页
九年级物理试卷 第7页 共8页
2021 年河北区初中毕业生学业考试模拟试卷（一） 物理参考答案
一、单项选择题(本大题共l0小题，每小题3分，共30分)
11
12
13
ACD
ABD
ABC
二、多项选择题(本大题共3小题，每小题3分，共9分。全部选对的得3分，选对但不全的得1分，不选或选错的得O分)
三、填空题(本大题共6小题，每小题4分，共24分)
14．扩散；热传递15．向左移动；同一平面内16．6.8×104；容易
17．乙；铜18．80；15N19．480；3:5
四、综合题（本大题共 6 小题，共 37 分。解题中要求有必要的分析和说明，计算题还要有公式及数据代入过程，结果要有数值和单位）
20．（6 分）（1）Q 吸=cm（t-t0）=4.2×103 ×1×（100-20）=3.36×105 J（3 分）
1
2
3
4
5
6
7
8
9
10
B
C
B
D
C
B
A
B
C
D
（2）   Q  Q
WPt
80% 
3.36 105
1000  t
100%
t  420s （3 分）
21．（7 分）（1）图略（1 分） （2）0.3（1 分），0.75（1 分）
（3）①3 （1 分）， 变大 （1 分）
②通过导体的电流与导体的电阻成反比 （1 分）
③滑动变阻器的最大阻值过小（1 分）
22．（6 分）（1）左（1 分）；（2）5.4（1 分）；（3）1.08（1 分）；
（4）B（1 分）；（5）装饰球 A（1 分）。 F1  F2 
G0
（1 分）。
U 262U 262
23．（6 分 ）（1） R1  1 
P1
 12 （1 分） R 2  2 
3P26
 6
（1 分）
（2）
I1  1
P
U1
 3  0.5A 6
（1 分）
I2 2
P
U2
 6  1A
6
（1 分）
U  IR  0.5  (12  6)  9V （1 分）
（3）P  UI  9  0.5  4.5W
24．（6 分）
选用器材：广口水杯、弹簧测力计、细绳、鹅卵石和一瓶纯净水。（1 分）
实验步骤：（3 分）
挑选合适大小鹅卵石，用细线系好，用测力计测量出在空气中的重力 G；
在广口杯中倒入适量纯净水，将鹅卵石慢慢浸没在纯净水中，测出此时拉力为 F1；
倒出广口杯中的纯净水，倒入适量待测海水，再次将鹅卵石慢慢浸没在待测海 水中，测出此时的拉力 F2。
F浮1  G  F1  水gV石F浮2  G  F2  海水gV石 （1 分）
海水
 G  F2 
水
G  F1
（1 分）（其它方法正确均给分）
25．（6 分）（1） R
 UBC  1.8  3 （1 分）
I
BC
BC
0.6
（2）U  UBC  IR 0  1.8  0.6  3  3.6V（1 分）W  UIt  3.6 1.8 100  648J（1 分）
（3）①用导线把 AC 连接起来，再将 AB 接线柱接入 MN，黑盒子电阻 R  U  3.6  2
I1.8
把 AC 两个接线柱接到 MN 之间，只闭合 S 时 I  P  0.18  0.05A
U3.6
R U  0.45  9

黑盒内的电路图为（1 分）
ACI
0.05
②把 AC 两个接线柱接到 MN 之间，只闭合 S 时
I1 
U
R 0  RAC
 3.6
3  9
 0.3A
I2  I1
 2  0.05  0.3  0.1  0.2 A
总
R U  3.6  18

R  R R  R
 18  3  9  6
I20.2
1总0AC
把 AB 接线柱接入 MN 之间，只闭合 S 时
I大 
U
R 0  RAB
 3.6
3  6
 0.4A
I小 
U
R 0  R1  RAB
3.6
3  6  6
 0.24A
（1 分）
PI 2 RI 20.4225
小
AB 大  大AB  大 

（1 分）
IR
I
PAB小
2
小
AB
20.2429
