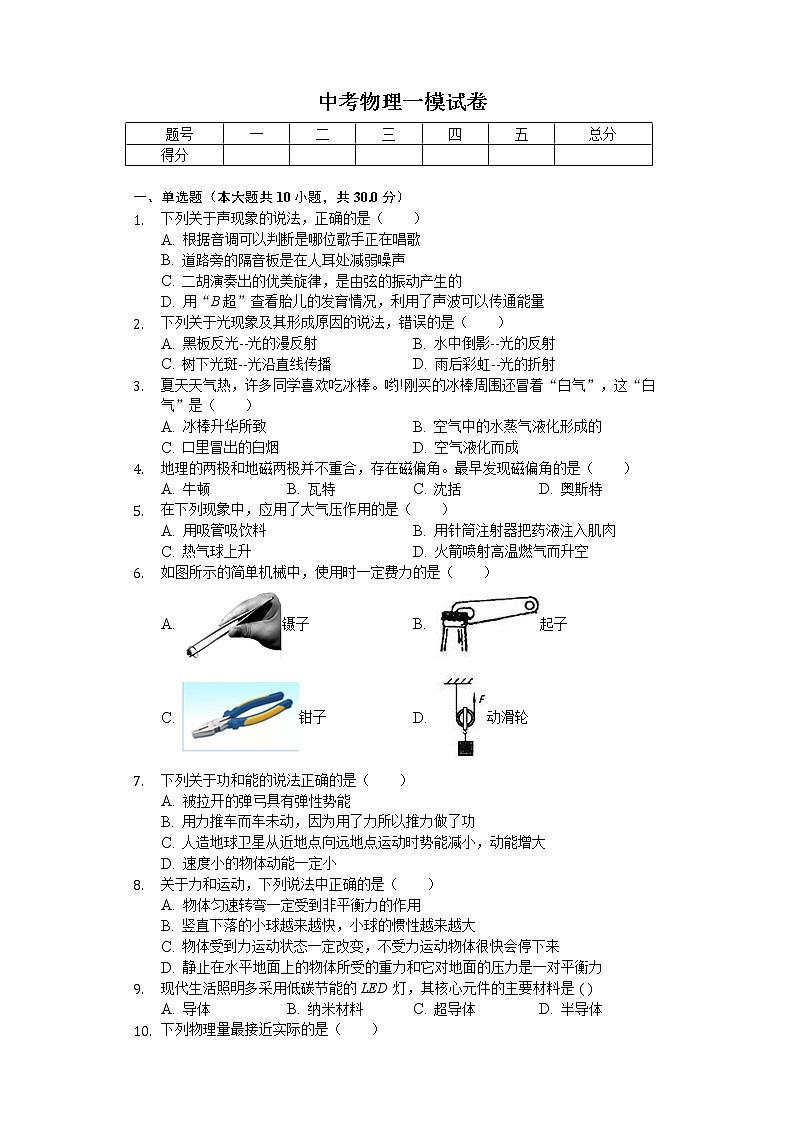

中考物理一模试卷
题号
一
二
三
四
五
总分
得分







一、单选题（本大题共10小题，共30.0分）
1. 下列关于声现象的说法，正确的是（　　）
A. 根据音调可以判断是哪位歌手正在唱歌
B. 道路旁的隔音板是在人耳处减弱噪声
C. 二胡演奏出的优美旋律，是由弦的振动产生的
D. 用“B超”查看胎儿的发育情况，利用了声波可以传通能量
2. 下列关于光现象及其形成原因的说法，错误的是（　　）
A. 黑板反光--光的漫反射 B. 水中倒影--光的反射
C. 树下光斑--光沿直线传播 D. 雨后彩虹--光的折射
3. 夏天天气热，许多同学喜欢吃冰棒。哟!刚买的冰棒周围还冒着“白气”，这“白气”是（　　）
A. 冰棒升华所致 B. 空气中的水蒸气液化形成的
C. 口里冒出的白烟 D. 空气液化而成
4. 地理的两极和地磁两极并不重合，存在磁偏角。最早发现磁偏角的是（　　）
A. 牛顿 B. 瓦特 C. 沈括 D. 奥斯特
5. 在下列现象中，应用了大气压作用的是（　　）
A. 用吸管吸饮料 B. 用针筒注射器把药液注入肌肉
C. 热气球上升 D. 火箭喷射高温燃气而升空
6. 如图所示的简单机械中，使用时一定费力的是（　　）
A. 镊子 B. 起子
C. 钳子 D. 动滑轮
7. 下列关于功和能的说法正确的是（　　）
A. 被拉开的弹弓具有弹性势能
B. 用力推车而车未动，因为用了力所以推力做了功
C. 人造地球卫星从近地点向远地点运动时势能减小，动能增大
D. 速度小的物体动能一定小
8. 关于力和运动，下列说法中正确的是（　　）
A. 物体匀速转弯一定受到非平衡力的作用
B. 竖直下落的小球越来越快，小球的惯性越来越大
C. 物体受到力运动状态一定改变，不受力运动物体很快会停下来
D. 静止在水平地面上的物体所受的重力和它对地面的压力是一对平衡力
9. 现代生活照明多采用低碳节能的LED 灯，其核心元件的主要材料是 ( )
A. 导体 B. 纳米材料 C. 超导体 D. 半导体
10. 下列物理量最接近实际的是（　　）
A. 普通中学生步行速度约为7m/s B. 人感觉舒适的环境温度约为37℃
C. 对人体的安全电压不高于36 V D. 一名普通中学生的质量约为65 kg

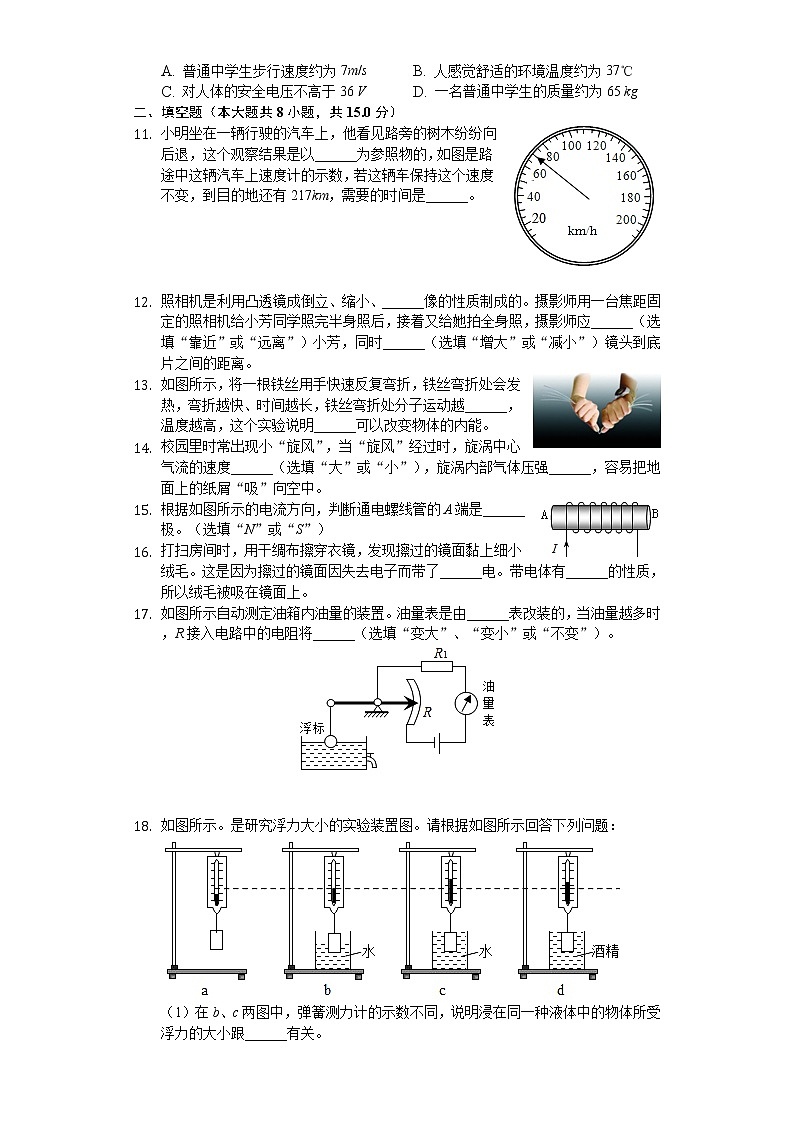

二、填空题（本大题共8小题，共15.0分）
11. 小明坐在一辆行驶的汽车上，他看见路旁的树木纷纷向后退，这个观察结果是以______为参照物的，如图是路途中这辆汽车上速度计的示数，若这辆车保持这个速度不变，到目的地还有217km，需要的时间是______。





12. 照相机是利用凸透镜成倒立、缩小、______像的性质制成的。摄影师用一台焦距固定的照相机给小芳同学照完半身照后，接着又给她拍全身照，摄影师应______（选填“靠近”或“远离”）小芳，同时______（选填“增大”或“减小”）镜头到底片之间的距离。
13. 如图所示，将一根铁丝用手快速反复弯折，铁丝弯折处会发热，弯折越快、时间越长，铁丝弯折处分子运动越______，温度越高，这个实验说明______可以改变物体的内能。
14. 校园里时常出现小“旋风”，当“旋风”经过时，旋涡中心气流的速度______（选填“大”或“小”），旋涡内部气体压强______，容易把地面上的纸屑“吸”向空中。
15. 根据如图所示的电流方向，判断通电螺线管的A端是______极。（选填“N”或“S”）
16. 打扫房间时，用干绸布擦穿衣镜，发现擦过的镜面黏上细小绒毛。这是因为擦过的镜面因失去电子而带了______电。带电体有______的性质，所以绒毛被吸在镜面上。
17. 如图所示自动测定油箱内油量的装置。油量表是由______表改装的，当油量越多时，R接入电路中的电阻将______（选填“变大”、“变小”或“不变”）。


18. 如图所示。是研究浮力大小的实验装置图。请根据如图所示回答下列问题：

（1）在b、c两图中，弹簧测力计的示数不同，说明浸在同一种液体中的物体所受浮力的大小跟______有关。
（2）在c、d两图中，弹簧测力计的示数不同，说明物体排开相同体积的液体时，所受浮力的大小跟______有关。

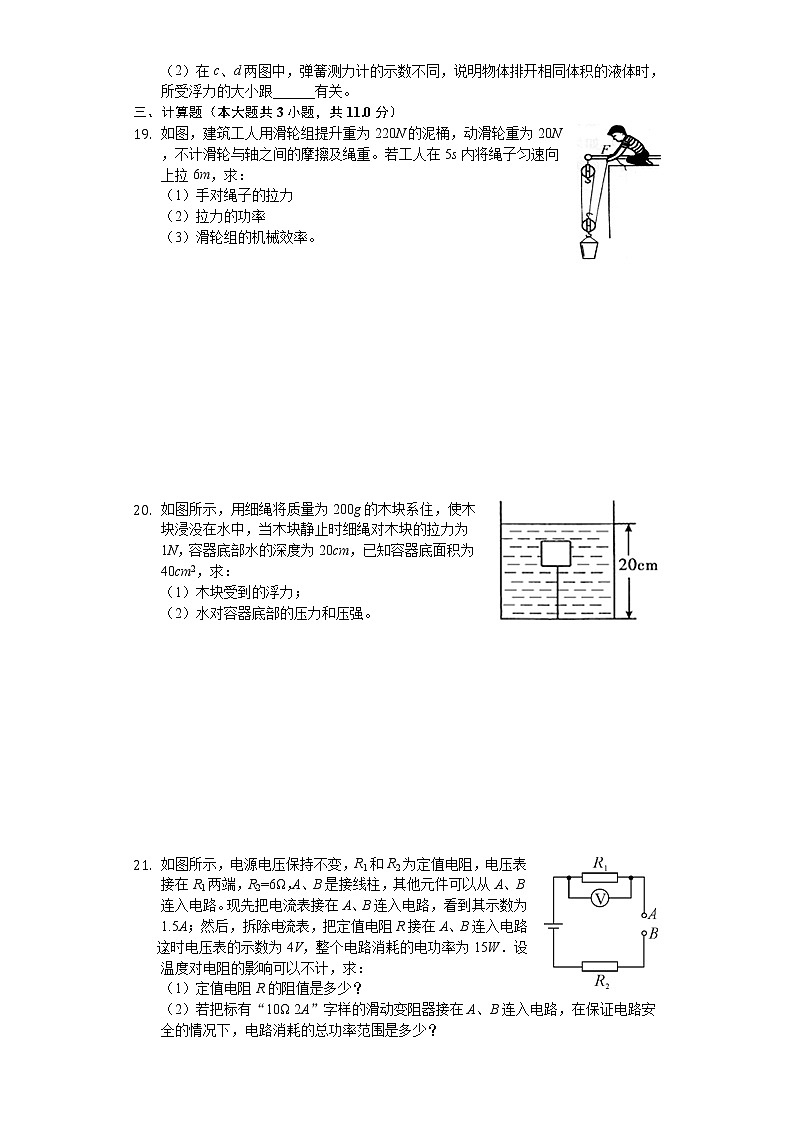

三、计算题（本大题共3小题，共11.0分）
19. 如图，建筑工人用滑轮组提升重为220N的泥桶，动滑轮重为20N，不计滑轮与轴之间的摩擦及绳重。若工人在5s内将绳子匀速向上拉6m，求：
（1）手对绳子的拉力
（2）拉力的功率
（3）滑轮组的机械效率。













20. 如图所示，用细绳将质量为200g的木块系住，使木块浸没在水中，当木块静止时细绳对木块的拉力为1N，容器底部水的深度为20cm，已知容器底面积为40cm2，求：
（1）木块受到的浮力；
（2）水对容器底部的压力和压强。












21. 如图所示，电源电压保持不变，R1和R2为定值电阻，电压表接在R1两端，R2=6Ω，A、B是接线柱，其他元件可以从A、B连入电路。现先把电流表接在A、B连入电路，看到其示数为1.5A；然后，拆除电流表，把定值电阻R接在A、B连入电路，这时电压表的示数为4V，整个电路消耗的电功率为15W．设温度对电阻的影响可以不计，求：
（1）定值电阻R的阻值是多少？
（2）若把标有“10Ω 2A”字样的滑动变阻器接在A、B连入电路，在保证电路安全的情况下，电路消耗的总功率范围是多少？







四、作图题（本大题共2小题，共2.0分）
22. 在如图中，做出入射光线、标出反射角。














23. 一个木块静止在斜面上，请在下图中作出木块所受静摩擦力的示意图。








五、实验探究题（本大题共4小题，共14.0分）
24. 在“测量牛奶密度”的实验中：
（1）大山先将牛奶倒入量筒，如右图甲所示，接着将天平放在水平工作台上，将游码移至称量标尺左端的“0”刻度线上，调节______，使天平平衡；用调节好的天平测出空烧杯的质量为33g，然后将量筒中的牛奶全部倒入烧杯，用天平测量烧杯和牛奶的总质量，天平平衡时如图乙所示。
（2）根据以上实验数据计算出牛奶的密度为______kg/m3，用该方法测得的牛奶的密度比真实值偏______。（选填“大”或“小”）


25. 在探究电流与电压关系的实验中，同学们设计了如下三种电路：

（1）甲同学认为图2电路比图1电路好，理由是：______。乙同学认为图3电路比图2电路更好，理由是图3电路便于多次实验。
（2）乙同学利用图3电路（其中电阻R=5Ω）完成了本实验，测得数据如下：
实验次数
电压U（伏）
电流I（安）
电压/电流
1
1
0.2

2
2
0.4

3
4
0.8

分析表格数据，可得出的结论是______。
（3）实验操作过程中，丙同学发现滑动变阻器损坏，但经过思考后利用图2电路最终也完成了多次实验，该同学的做法是______。
26. 某实验小组的同学在进行“测量小灯泡的额定功率”的实验中，准备了如下器材：电源（电压恒为6V）、开关、电压表、电流表各一个，导线若干，额定电压为3.8V的待测小灯泡（电阻约为12Ω），滑动变阻器两个（A：“5Ω2A”；B：“20Ω0.5A”）。

（1）该实验中，应选用的滑动变阻器是______（选填“A”或“B”）。
（2）如图甲所示是小田同学连接的实物电路图，图中只有一根导线连接错误，请你在图中用“×”标出这根错接的导线，只改接一根导线使电路成为正确的电路（不能与其他导线交叉）。
（3）小田确认电路连接无误后闭合开关，无论怎样移动滑动变阻器的滑片，小灯泡始终不发光且电压表的示数都接近电源电压，则电路的故障是______。
（4）排除故障后，移动滑动变阻器的滑片，并绘制出了小灯泡的电流随电压变化的图象如图乙所示，则该小灯泡的额定功率为______W。
27. 网上传说，坦桑尼亚一个名叫姆佩巴的学生急于上课，将热牛奶放进了冰箱，令他惊奇的是，这杯热牛奶比同时放入冰箱中的冷牛奶先结冰。有人把这种现象叫做“姆佩巴效应”。你认为传说中的“姆佩巴效应”是真的吗？请你设计一个方案，验证这个说法是否正确。（温馨提示：注意实验方案的可操作性）
（1）实验步骤：______；
（2）实验结论：______；（开放性试题，答案合理即可）
答案和解析
1.【答案】C

【解析】解：
A、不同人声带的结构不同，发声的音色不同，所以根据声音的音色可以判断是哪位歌手正在唱歌，故A错误；
B、道路旁的隔音板是在传播过程中减弱噪声，故B错误；
C、物体发声时一定在振动，二胡演奏出的优美旋律，是由弦的振动产生的，故C正确；
D、用“B超”查看胎儿的发育情况，利用了声波可以传递信息，故D错误。
故选：C。
（1）声音的特性包括音调、响度和音色，音调指声音的高低，响度指声音的大小，音色指声音的品质与特色。据此判断；
（2）减弱噪声有三种：①在声源处减弱；②在传播过程中减弱；③在人耳处减弱；
（3）一切发声的物体都在振动；
（4）声音既能传递信息，又能传递能量。
物理基础知识的识记要经常强化，避免似懂却叫不准的现象，本题就是考查声现象中基础知识判断的题目。
2.【答案】A

【解析】解：
A、黑板反光是由于黑板表面比较光滑，光在这里发生了镜面反射，故A错误；
B、水中倒影属平面镜成像，是由光的反射形成的，故B正确；
C、树下光斑是光沿直线传播时，通过树叶间的缝隙形成的像，故C正确；
D、雨过天晴时，常在天空出现彩虹，这是太阳光通过悬浮在空气中细小水珠时发生折射形成的，故D正确。
故选：A。
光现象有以下三种情况：
（1）光在同种均匀物质中沿直线传播，如：激光准直、小孔成像和影子的形成等；
（2）当光照射到物体界面上时，有一部分光被反射回来发生反射现象，例如：平面镜成像、水中倒影等；光反射又分为镜面反射和漫反射；
（3）当光从一种介质斜射入另一种介质时，传播方向会偏折，发生折射现象，如：看水里的鱼比实际位置浅、彩虹的形成等。
此题主要考查了光的直线传播、光的折射、光的反射现象和光的色散现象；光的直线传播是光在同一均匀介质中的传播，光的反射是光照射到物体表面又返回的现象，光的折射是由于光从一种介质斜射入另一种介质或在不均匀介质中传播时，传播方向发生变化的现象。它们之间有本质的区别，要注意区分。
3.【答案】B

【解析】解：空气中温度较高的水蒸气，遇到温度很低的冰棒，放热液化形成小水珠，就是“白气”现象。
故选：B。
（1）物质从气态变为液态的过程叫液化，液化放热。
（2）“白气”是液态的小水珠。冰棒的温度很低，水蒸气的温度相对较高，很容易导致液化现象的产生。
判断物态变化关键是看由什么状态变成什么状态，知道“白气”不是水蒸气，而是无数的小液滴，再判断是什么物态变化。
4.【答案】C

【解析】解：世界上第一个论述磁偏角的，即第一个发现地磁的两极与地理的两极并不完全重合的科学家是我国宋代学者沈括，他的这一发现比西方国家早了400多年。
故选：C。
根据课本中有关地磁场的基础知识，即可确定此题的答案。
物理学史也是物理考试中经常出现的一类题型，要求学生熟记著名科学家的贡献。
5.【答案】A

【解析】解：A、用吸管吸饮料时，吸管内气压减小小于外界大气压，在大气压的作用下饮料被压入吸管，故A符合题意；
B、注射器是在人的推力的作用下把药液注入肌肉的，故B不符合题意；
C、热气球升空是因为它受到竖直向上的浮力大于竖直向下的重力，故C不符合题意；
D、火箭向下喷射高温燃气产生向上的推力，与大气压无关，故D不符合题意。
故选：A。
本题要逐一分析四个选项中的实例是不是利用了大气压来工作。大气压的利用一般都是在某处使气压降低，然后在外界大气压的作用下，产生了某种效果。
大气压在现实生活中的存在和应用特别广泛，生活中要注意观察。注意医生给注射器内吸药液时用到了大气压，但是向病人体内注射药液是利用了人的推力，与大气压无关。
6.【答案】A

【解析】解：
A、镊子在使用过程中，动力臂小于阻力臂，是费力杠杆；
B．起子在使用过程中，动力臂大于阻力臂，是省力杠杆；
C、钳子在使用过程中，动力臂大于阻力臂，是省力杠杆；
D、动滑轮，实质是动力臂等于二倍阻力臂的杠杆，属于省力杠杆。
故选：A。
结合图片和生活经验，找出支点，判断杠杆在使用过程中，动力臂和阻力臂的大小关系，再判断它是属于哪种类型的杠杆。
本题考查的是杠杆的分类，主要包括以下几种：①省力杠杆，动力臂大于阻力臂；②费力杠杆，动力臂小于阻力臂；③等臂杠杆，动力臂等于阻力臂。
7.【答案】A

【解析】解：A、被拉开的弹弓发生了弹性形变，所以具有弹性势能，故A正确；
B、用力推车而车未动，虽然有力，但沿力的方向没有距离，所以没有做功，故B错误；
C、人造地球卫星由近地点向远地点运动时，质量不变，高度增大，重力势能增大；速度变小，动能变小，所以是将动能转化为重力势能的过程，故C错误；
D、影响动能大小的因素：质量、速度。质量越大，速度越大，动能越大，故只知道速度，不能确定动能的大小，故D错误；
故选：A。
（1）物体由于发生弹性形变而具有的能称为弹性势能；
（2）做功的条件是：有力，且沿力的方向有一段距离；
（3）影响动能大小的因素：质量、速度。质量越大，速度越大，动能越大；影响重力势能大小的因素：质量、被举的高度。质量越大，高度越大，重力势能就越大；
此题考查了具有弹性势能的条件、做功的条件、动能、势能的转化等知识点，是一道综合题，但难度不大。
8.【答案】A

【解析】解：A、物体匀速转弯，其方向改变，所以一定受到非平衡力的作用，故A正确；
B、惯性只与物体的质量有关，与速度无关，竖直下落的小球，越来越快，但质量不变，惯性不变，故B错误；
C、物体受到力运动状态不一定改变，如受平衡力时，运动状态不变；不受力时，运动物体将会保持原来的运动状态不变，故C错误。
D、静止在水平地面上的物体所受的重力和它对地面的压力作用在不同的物体上，不是一对平衡力，故D错误。
故选：A。
（1）物体受到平衡力作用时，其运动状态不变，即处于静止状态或匀速直线运动状态；物体受非平衡力作用时，其运动状态会发生变化，体现在速度大小及方向的变化；
（2）物体的惯性与其质量有关，与物体的速度无关。
（3）力是改变物体运动状态的原因；物体受平衡力时运动状态不变。
（4）一对平衡力必须大小相等、方向相反、作用在同一直线上、作用在同一物体上。
解答本题的关键是理解力与运动状态之间的关系、了解力的作用效果、平衡力及平衡状态的概念等，属力学基础题。
9.【答案】D

【解析】【分析】
新型材料在现代社会生活中占据着主要地位，现代社会正在构建节约型社会，新型材料能够为人类节约很多能源，二极管是由半导体做成的器件，它具有单向导电性。
半导体的导电性介于导体和绝缘体之间。
【解答】
低碳节能的LED灯，是一种高效的节能光源，其核心元件是发光二极管，发光二极管具有单向导电性，主要材料是半导体，故D正确，ABC错误。
故选D。
10.【答案】C

【解析】解：A、中学生步行速度约为1m/s，故A不符合实际；
B、人体正常体温在36°-37°，感觉舒适的温度在23°左右。故B不符合实际；
C、对人体的安全电压不高于36V，故C符合实际；
D、普通中学生的质量约为50kg，故D不符合实际。
故选：C。
结合实际情况，根据日常生活中的实际情况分析解答即可。
不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个。
11.【答案】汽车   3.1h

【解析】解：（1）以汽车为参照物，它和路旁的树木之间的相对位置发生了改变，
此时乘客是静止的，树木是运动的，所以他看见路旁的树木纷纷向后退；
（2）从这辆汽车上的速度计上看，指针位于60-80中间，
所以可以判定此时该车的行驶速度是70km/h；
因为v=，
所以，需要的时问t===3.1h。
故答案为：汽车；3.1h。
（1）判断物体是运动的还是静止的关键是看被研究的物体与所选的标准，即参照物之间的相对位置是否发生了改变，如果发生改变，则物体是运动的；如果未发生变化，则物体是静止的。
（2）从这辆汽车上的速度计上看，指针位于60-80之间，所以可以判定此时该车的行驶速度是70km/h。根据速度公式变形，将已知数值代入即可得出答案。
此题主要考查学生对运动和静止的相对性、速度公式及其应用和速度的计算的理解和掌握，此题难度不大，属于基础题。
12.【答案】实   远离   减小

【解析】解：照相机是利用凸透镜成倒立、缩小、实像的性质制成的。
摄影师用一台焦距固定的照相机给小芳同学照完半身照后，接着又给她拍全身照，此时摄影师使照相机远离同学，增大了物距，所以应减小像距才可以在底片上得到清晰的像。所以应该缩短照相机暗箱长度。
故答案为：实；远离；减小。
凸透镜成像的规律中当u＞2f，成倒立缩小的实像，其应用是照相机；
凸透镜成实像时，“物近像远像变大，物远像近像变小”。
此题主要考查了凸透镜成像的规律，一定熟练掌握成像规律的内容，还考查了成像规律的应用，要搞清像距和物距的关系。
13.【答案】剧烈   做功

【解析】解：反复折铁丝时，人对铁丝做功，机械能转化为铁丝的内能，内能增大，温度升高，是通过做功的方式改变物体的内能；由于温度升高，所以此时的分子运动变的更为剧烈；
故答案为：剧烈；做功。
（1）温度越高，分子运动越剧烈；
（2）解决此题要知道做功可以改变物体的内能，当对物体做功时，机械能转化为内能，当物体对外做功时，内能转化为机械能。
解决此类问题要结合做功可以改变物体的内能及分子热运动的知识进行分析解答。
14.【答案】大   小

【解析】解：校园里时常出现小“旋风”，当“旋风”经过时。旋涡中心内部气流高速旋转，内部气体流速大，压强小，外部气体流速小，压强大，所以地面上的纸屑“吸”向空中。
故答案为：大；小。
在流体中流速越大的位置压强越小，流速越小的位置压强越大。
此题考查的是流体压强在生活中的应用，这就要求我们平时要多观察生活中的现象。
15.【答案】N

【解析】解：用右手握住螺线管，四指的方向和电流方向相同，那么大拇指所指的A端即为螺线管的N极，则通电螺线管的右端是S极。如图所示：

知道螺线管中的电流方向，根据安培定则，用右手握住螺线管，四指的方向和电流方向相同，那么大拇指所指的一端即为螺线管的N极。
利用安培定则既可由电流的方向判定磁极磁性，也能由磁极极性判断电流的方向和线圈的绕法。
16.【答案】正   吸引轻小物体

【解析】解：摩擦起电是电子由一个物体转移到另一个物体的结果，因此原来不带电的两个物体摩擦会带电。
擦过的镜面因失去电子而带了正电。带电体有吸引轻小物体的性质，所以绒毛被吸在镜面上。
故答案为：正；吸引轻小物体。
两个物体互相摩擦时，因为不同物体的原子核束缚核外电子的本领不同，所以其中必定有一个物体失去一些电子，另一个物体得到多余的电子，摩擦过的物体具有吸引轻小物体的现象。
解决此类问题要结合摩擦起电的实质和带电物体的性质进行分析解答。
17.【答案】电流   变小

【解析】解：（1）由图可知油量表串联在电路中，因此是由电流表改装成的；
（2）当油量越多时，浮标上移会导致滑动变阻器的滑片下移，接入电路中的电阻变小。
故答案为：电流表；变小。
（1）根据电压表使用时并联、电流表使用时串联判断油量表的类型；
（2）由图可知，当油量越多时，浮标移动的方向，进一步可知滑片移动的方向，即可得出接入电路中电阻的变化。
本题考查了电流表和滑动变阻器的正确使用，分析好油量变化时浮标和滑片的移动方向是关键。
18.【答案】物体排开液体的体积   液体的密度

【解析】解：（1）在b、c两图中，弹簧测力计的示数不同，说明物体受到的浮力不同，观察其中的原因：在b图中物体部分浸入水中，在c图中物体全部浸没在水中，与b图相比排开水的体积大，导致浮力变大弹簧测力计的示数变小。所以，说明浸在同一种液体中的物体所受浮力的大小跟物体排开液体的体积有关。
（2）在c、d两图中，弹簧测力计的示数不同，同样说明物体受到的浮力不同，观察其中的原因：对于c、d两图，物体都浸没在液体中，物体排开液体的体积相同，但是两种液体的密度不同，导致了产生的浮力不同。所以，物体排开相同体积的液体时，所受浮力的大小跟液体的密度有关。
（1）在b、c两图中，液体的密度相同，物体排开液体的体积不同，所以物体受到的浮力不同。
（2）在c、d两图中，物体排开液体的体积相同，但液体的密度不同，所以物体受到的浮力不同。
本题是较典型的用控制变量法分析实验得出结论的题型。在分析问题时，要明确哪些量是相同的，哪些量是变化的或不同的，正是这些变化的或不同的量导致了实验结果的不同。
19.【答案】已知：泥桶重G=220N，动滑轮重G动=20N，时间t=5s，高度s=6m，n=3
求：（1）拉力F=？；（2）拉力功率P=？；（3）滑轮组的机械效率η=？
解：（1）不计滑轮与轴之间的摩擦及绳重，拉力大小：
F=（G轮+G）=（20N+220N）=80N；
（2）拉力做功：
W总=Fs=80N×6m=480J，
拉力做功功率：
P===96W；
（3）泥桶上升的高度h=s=×6m=2m，
提升泥桶做的有用功：
W有=Gh=220N×2m=440J，
滑轮组的机械效率：
η=×100%=×100%≈91.7%。
答：（1）手拉绳子的力为80N；
（2）拉力的功率为96W；
（3）滑轮组的机械效率为91.7%。

【解析】（1）不计滑轮与轴之间的摩擦及绳重，利用F=（G轮+G）求拉力大小；
（2）求出了拉力大小，知道拉力移动的距离和做功时间，利用功的公式W=Fs和功率公式P=求拉力做功功率；
（3）把泥桶提升做的功为有用功，拉力做的功为总功，利用η=求滑轮组的机械效率。
本题考查了学生对功率的公式、机械效率公式、滑轮组s=nh、有用功、总功的理解和运用，因条件已给出，难度不大。
20.【答案】解：
（1）由图可知，木块静止在水中，木块受向上的浮力、向下的重力和向下的拉力，
由力的平衡条件可得：F浮=G+F拉=mg+F拉=200×10-3kg×10N/kg+1N=3N；
（2）水对容器底部的压强：p=ρgh=1.0×103kg/m3×10N/kg×20×10-2m=2000Pa，
水对容器底部的压力：F=pS=2000Pa×40×10-4m2=8N。
答：（1）木块受到的浮力为3N；
（2）水对容器底部的压力为8N；水对容器底部的压强为2000Pa。

【解析】（1）分析木块受力情况，根据力的平衡知识求木块所受的浮力；
（2）由液体的深度和密度，依据p=ρgh和F=pS解题。
本题考查了压强、压力及浮力的公式运用，基础性强，难度不大。
21.【答案】解：
（1）由图知，当电流表接在AB间时，R1和R2串联，电压表测R1两端电压，电流表测电路中电流，
由串联电路特点和欧姆定律可得电源电压：U=I（R1+R2）=1.5A×（R1+6Ω）=1.5A×R1+9V，
当R接在A、B连入电路，三个电阻串联，电压表仍测R1两端电压，此时电压表的示数为U1′=4V，
此时电路中电流：I'=I1'==，
所以电路消耗的总功率：P=UI'=（1.5A×R1+9V）×=15W，
解得：R1=4Ω，
所以电源电压：U=I（R1+R2）=1.5A×（4Ω+6Ω）=15V，
由P=可得，当R接在AB间时，电路中总电阻：R总===15Ω，
所以R的阻值：R=R总-R1-R2=15Ω-4Ω-6Ω=5Ω；
（2）若将滑动变阻器接在AB间时，R1和R2、变阻器串联，
当变阻器连入阻值为0时，电路中电阻最小，电流最大，
所以电路中的最大电流：Imax=I=1.5A＜2A，电路是安全的，
电路的最大功率：Pmax=UImax=15V×1.5A=22.5W，
当变阻器连入阻值最大时，电路中电流最小，
由串联电路特点和欧姆定律可得，电路的最小电流：
Imin===0.75A，
则电路的最小功率：Pmin=UImin=15V×0.75A=11.25W，
所以电路消耗的总功率范围为11.25W～22.5W。
答：（1）定值电阻R的阻值是5Ω；
（2）把标有“10Ω 2A”字样的滑动变阻器接在A、B连入电路，在保证电路安全的情况下，电路消耗的总功率范围是11.25W～22.5W。

【解析】（1）电流表接在A、B时，R1和R2串联，电压表测R1两端电压，电流表测电路中电流，由串联电路特点和欧姆定律表示出电源电压；
当R接在A、B连入电路，三个电阻串联，电压表仍测R1两端电压，由欧姆定律表示出电路中电流，由P=UI表示出电路的总功率，由此可得R1阻值，从而计算出电源电压，由由P=计算三个电阻串联的总电阻，从而得到R的阻值；
（2）滑动变阻器接在AB间时，R1和R2、变阻器串联，确定电路最大电流，由P=UI计算电路的最大功率；
变阻器连入阻值最大时，电路中电流最小，由欧姆定律计算出电路的最小电流，从而计算电路的最小功率。
本题考查了串联电路特点、欧姆定律以及电功率公式的应用，关键是要根据已知条件先计算出电源电压和R1的阻值。
22.【答案】解：
过反射点作出法线，根据反射角等于入射角在法线左侧画出入射光线，反射光线与法线之间的夹角为反射角，所以反射角度数为90°-60°=30°，如图所示：


【解析】根据反射定律：反射光线、入射光线和法线在同一平面内，反射光线、入射光线分居法线两侧，反射角等于入射角，作出反射光线或入射光线，并标出入射角和反射角的大小。
作反射光线时，先确定反射点，根据反射角等于入射角在同一平面内法线的另一侧画出反射光线或入射光线，注意完成题目的要求。
23.【答案】解：
木块静止在斜面上时，有向下运动的趋势，故木块受到沿斜面向上的静摩擦力，过木块的重心沿斜面向上画一条有向线段，并标上摩擦力的符号f，如图所示：


【解析】摩擦力的方向与物体运动方向或运动趋势的方向相反，物体在斜面上有沿斜面下滑的趋势，因此摩擦力的方向沿斜面向上，由此画出摩擦力示意图。
本题考查了力的示意图的画法，力的示意图要表示出力的作用点和力的方向，关键是正确判断摩擦力的方向。
24.【答案】平衡螺母   1.02×103   小

【解析】解：
（1）将天平放在水平台面上，将游码移至称量标尺左端的零刻度线上，调节平衡螺母，使天平平衡；
由图甲知，烧杯和牛奶的总质量为50g+20g+3.8g=73.8g；
（2）由图乙知，量筒的分度值为1ml，所以牛奶的体积为40ml，即40cm3；牛奶的质量：m=73.8g-33g=40.8g，
ρ===1.02g/cm3=1.02×103kg/m3
当将量筒中的牛奶倒入烧杯中，会有牛奶沾在量筒壁上，而倒不干净，因此所测的质量会偏小，根据公式ρ=得测得的密度比真实值偏小。
故答案为：（1）平衡螺母；（2）1.02×103；小。
（1）将天平放在水平台面上，将游码移至称量标尺左端的零刻度线上，调节平衡螺母，使天平平衡；天平平衡时物体的质量等于右盘中砝码的质量加游码在标尺上所对的刻度值；
（2）在进行量筒的读数时，注意分度值，视线应与液面的凹底相平；将牛奶的质量和体积代入公式ρ=便可求出其密度；根据公式，分别分析质量和体积的偏差，即可得出结论。
此题通过测量牛奶的密度，考查了有关天平的使用和读数。特别是调节天平平衡时，游码要归零，这也是学生在实验操作时容易出现的问题。在读数时要注意标尺的分度值。同时考查了有关密度的计算及评估。在判断测量值与真实值的差别时，要从质量和体积入手。
25.【答案】定值电阻能更好地保持电阻不变   在电阻不变时，通过导体的电流与电压成正比   改变电源电压，多次实验

【解析】解：（1）研究电流与电压的关系时，要控制电阻的大小不变，因灯丝的电阻随温度的变化而变化，定值电阻能更好地保持电阻不变，故图2电路比图1电路好；
（2）纵向比较表中数据知，电压为原来的几倍，通过的电流为原来的几倍，在电阻不变时，通过导体的电流与电压成正比；
（3）发现滑动变阻器损坏，可直接将电阻接在电路中，通过改变电源电压，达到多次实验得出普遍规律的目的；
故答案为：（1）定值电阻能更好地保持电阻不变；（2）在电阻不变时，通过导体的电流与电压成正比；（3）改变电源电压，多次实验。
（1）研究电流与电压的关系时，要控制电阻的大小不变，根据灯丝的电阻随温度的变化而变化分析；
（2）纵向比较表中数据知得出结论；
（3）可通过改变电源电压，达到多次实验得出普遍规律的目的；
本题探究电流与电压关系，考查器材的选择、数据分析、控制变量法、归纳法的运用。
26.【答案】B   灯泡断路   1.14

【解析】解：（1）该实验的实验原理是P=UI；
小灯泡额定电压为3.8V，灯丝电阻约为12Ω，由欧姆定律，灯的额定电流约为：I==≈0.32A＜0.5A，
电源电压为6V，小灯泡额定电压为3.8V，根据串联电路的规律及欧姆定律，灯正常发光时，变阻器连入电路中的电阻：
R滑==≈6.9Ω，所以选用“20Ω 0.5A”的滑动变阻器B；
（2）原电路中，灯与电流表并联，电压表串联在电路中是错误的，电压表应与灯并联，电流表与灯串联，如下图1所示：

（3）经分析，小田确认电路连接无误后闭合开关，无论怎样移动滑动变阻器的滑片，小灯泡始终不发光且电压表的示数都接近电源电压，则电路的故障是灯泡断路。
（4）由绘制出了小灯泡的电流随电压变化的图象知，灯的额定电压下的电流为0.3A，则该小灯泡的额定功率为：
P=UI=3.8V×0.3A=1.14W；
故答案为：（1）B；（2）如上图1；（3）灯泡断路；（4）1.14。
（1）小灯泡额定电压为3.8V，灯丝电阻约为12Ω，由欧姆定律求灯的额定电流；根据串联电路的规律及欧姆定律求灯正常发光时，变阻器连入电路中的电阻，确定选用的滑动变阻器；
（2）灯的额定电压为3.8V，故电压表应选用大量程与灯并联；
（3）灯不亮，说明电路可能断路；电压表示数接近电源电压，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，则与电压表并联的支路断路了；
（4）由绘制出了小灯泡的电流随电压变化的图象找出灯的额定电压下的电流，根据P=UI求该小灯泡的额定功率。
本题测量小灯泡的额定功率，考查实验原理、注意事项、电路的连接、故障分析、额定功率的计算，难度适中。
27.【答案】在两个相同的杯子中，分别装入适量的等质量的热牛奶和冷牛奶；
将两杯牛奶同时放入同一冰柜中进行冷冻，每隔适当的时间，观察牛奶的状态变化情况   若热牛奶先结冰，则传说中的说法是真的；若冷牛奶先结冰或同时结冰，则传说中的说法是假的

【解析】解：（1）实验步骤：
在两个相同的杯子中，分别装入适量的等质量的热牛奶和冷牛奶；
将两杯牛奶同时放入同一冰柜中进行冷冻，每隔适当的时间，观察牛奶的状态变化情况；
（3）实验结论：
若热牛奶先结冰，则传说中的说法是真的；若冷牛奶先结冰或同时结冰，则传说中的说法是假的。
故答案为：（1）在两个相同的杯子中，分别装入适量的等质量的热牛奶和冷牛奶；
将两杯牛奶同时放入同一冰柜中进行冷冻，每隔适当的时间，观察牛奶的状态变化情况；
（2）若热牛奶先结冰，则传说中的说法是真的；若冷牛奶先结冰或同时结冰，则传说中的说法是假的。
要比较冷牛奶和热牛奶水谁结冰快，根据控制变量法，需要选用相同的烧杯、相同质量的冷牛奶和热牛奶，放在同一冰柜中，用钟表测量结冰的时间，并比较大小得出结论。
本题考查控制变量法和实验方案的设计，是中考的热点问题，要掌握。
