2021-2022学年四川省射洪中学校高二上期半期考试物理试题（Word版）

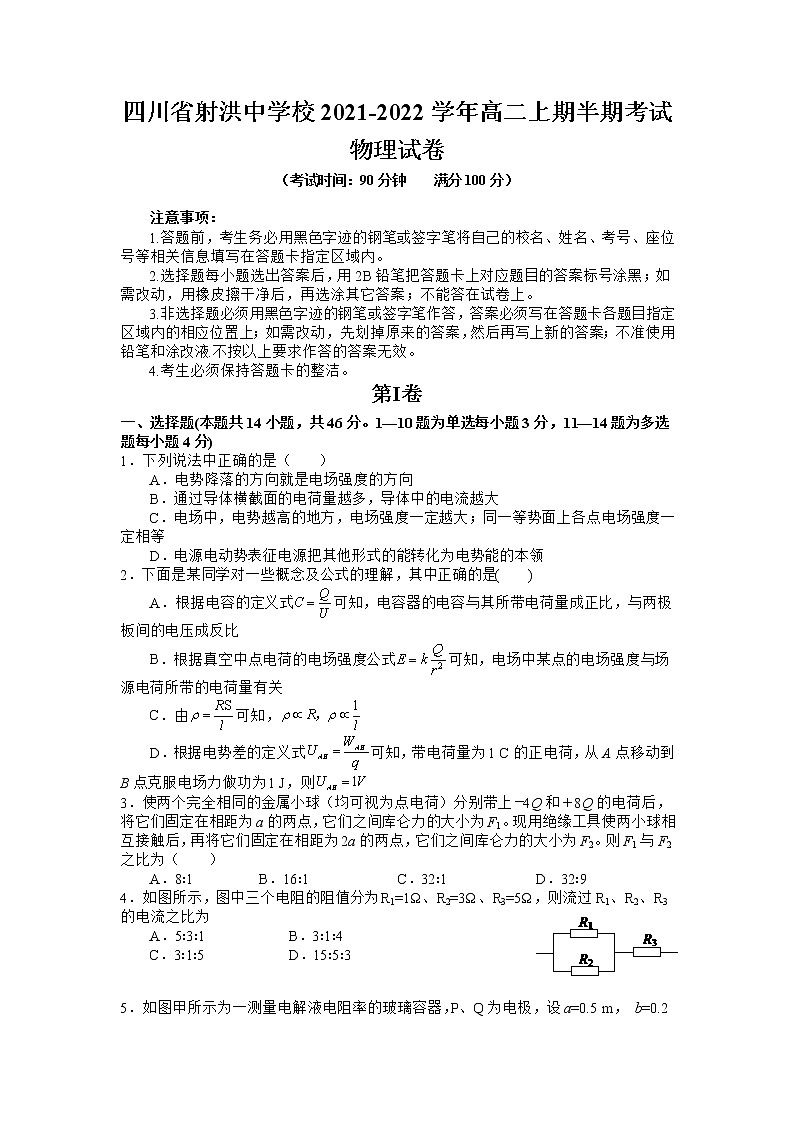

四川省射洪中学校2021-2022学年高二上期半期考试物理试卷

（考试时间：90分钟    满分100分）

注意事项：

1.答题前，考生务必用黑色字迹的钢笔或签字笔将自己的校名、姓名、考号、座位号等相关信息填写在答题卡指定区域内。

2.选择题每小题选出答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑；如需改动，用橡皮擦干净后，再选涂其它答案；不能答在试卷上。

3.非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内的相应位置上；如需改动，先划掉原来的答案，然后再写上新的答案；不准使用铅笔和涂改液.不按以上要求作答的答案无效。

4.考生必须保持答题卡的整洁。

第I卷

一、选择题(本题共14小题，共46分。1—10题为单选每小题3分，11—14题为多选题每小题4分)

1．下列说法中正确的是（　　）

A．电势降落的方向就是电场强度的方向

B．通过导体横截面的电荷量越多，导体中的电流越大

C．电场中，电势越高的地方，电场强度一定越大；同一等势面上各点电场强度一定相等

D．电源电动势表征电源把其他形式的能转化为电势能的本领

2．下面是某同学对一些概念及公式的理解，其中正确的是(　　)

A．根据电容的定义式可知，电容器的电容与其所带电荷量成正比，与两极板间的电压成反比

B．根据真空中点电荷的电场强度公式可知，电场中某点的电场强度与场源电荷所带的电荷量有关

C．由可知，

D．根据电势差的定义式可知，带电荷量为1 C的正电荷，从A点移动到B点克服电场力做功为1 J，则

3．使两个完全相同的金属小球（均可视为点电荷）分别带上－4Q和＋8Q的电荷后，将它们固定在相距为a的两点，它们之间库仑力的大小为F1。现用绝缘工具使两小球相互接触后，再将它们固定在相距为2a的两点，它们之间库仑力的大小为F2。则F1与F2之比为（　　）

A．8∶1 B．16∶1 C．32∶1 D．32∶9

4．如图所示，图中三个电阻的阻值分为R1=1Ω、R2=3Ω、R3=5Ω，则流过R1、R2、R3的电流之比为

A．5∶3∶1      B．3∶1∶4

C．3∶1∶5      D．15∶5∶3

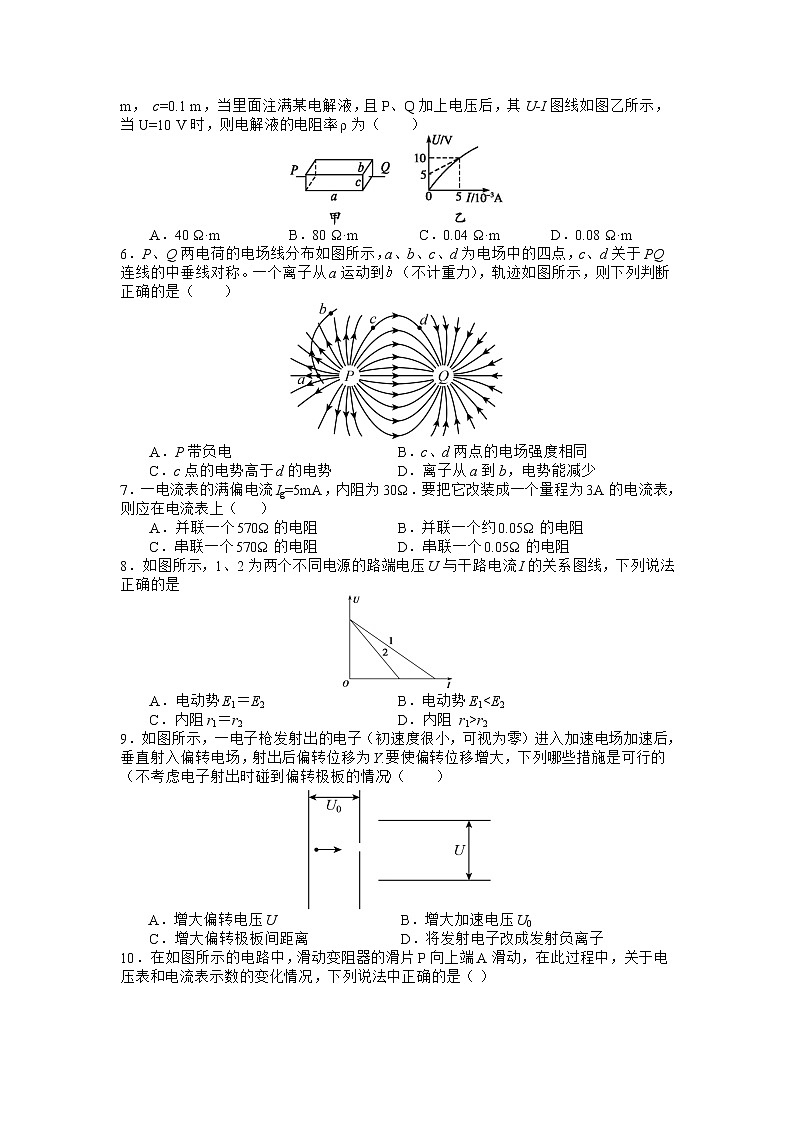

5．如图甲所示为一测量电解液电阻率的玻璃容器，P、Q为电极，设a=0.5 m， b=0.2 m， c=0.1 m，当里面注满某电解液，且P、Q加上电压后，其U-I图线如图乙所示，当U=10 V时，则电解液的电阻率ρ为（　　）

A．40 Ω·m     B．80 Ω·m    C．0.04 Ω·m   D．0.08 Ω·m

6．P、Q两电荷的电场线分布如图所示，a、b、c、d为电场中的四点，c、d关于PQ连线的中垂线对称。一个离子从a运动到（不计重力），轨迹如图所示，则下列判断正确的是（　　）

A．P带负电 B．c、d两点的电场强度相同

C．c点的电势高于d的电势 D．离子从a到b，电势能减少

7．一电流表的满偏电流Ig=5mA，内阻为30Ω．要把它改装成一个量程为3A的电流表，则应在电流表上（   ）

A．并联一个570Ω的电阻 B．并联一个约0.05Ω的电阻

C．串联一个570Ω的电阻 D．串联一个0.05Ω的电阻

8．如图所示，1、2为两个不同电源的路端电压U与干路电流I的关系图线，下列说法正确的是

A．电动势E1＝E2 B．电动势E1<E2

C．内阻r1＝r2 D．内阻 r1>r2

9．如图所示，一电子枪发射出的电子（初速度很小，可视为零）进入加速电场加速后，垂直射入偏转电场，射出后偏转位移为Y.要使偏转位移增大，下列哪些措施是可行的（不考虑电子射出时碰到偏转极板的情况）（　　）

A．增大偏转电压U     B．增大加速电压U0

C．增大偏转极板间距离  D．将发射电子改成发射负离子

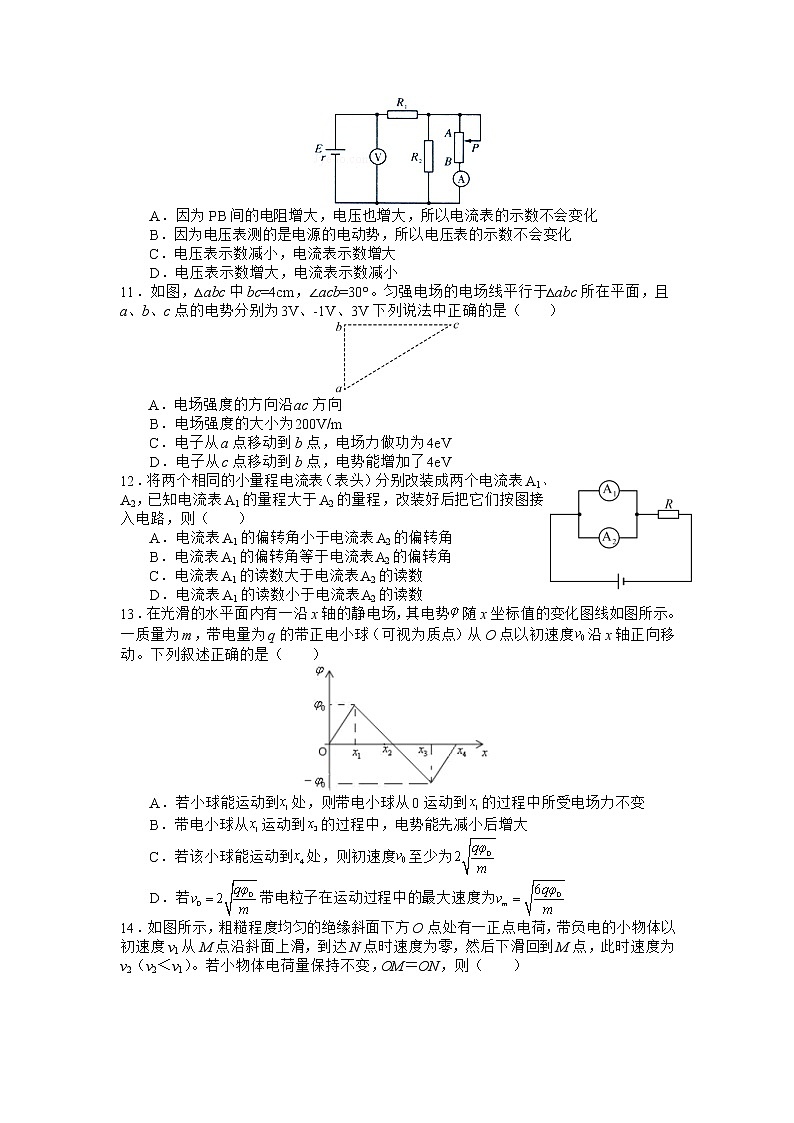

10．在如图所示的电路中，滑动变阻器的滑片P向上端A滑动，在此过程中，关于电压表和电流表示数的变化情况，下列说法中正确的是（ ）

A．因为PB间的电阻增大，电压也增大，所以电流表的示数不会变化

B．因为电压表测的是电源的电动势，所以电压表的示数不会变化

C．电压表示数减小，电流表示数增大

D．电压表示数增大，电流表示数减小

11．如图，△abc中bc=4cm，∠acb=30°。匀强电场的电场线平行于△abc所在平面，且a、b、c点的电势分别为3V、-1V、3V下列说法中正确的是（　　）

A．电场强度的方向沿ac方向

B．电场强度的大小为200V/m

C．电子从a点移动到b点，电场力做功为4eV

D．电子从c点移动到b点，电势能增加了4eV

12．将两个相同的小量程电流表（表头）分别改装成两个电流表A1、A2，已知电流表A1的量程大于A2的量程，改装好后把它们按图接入电路，则（　　）

A．电流表A1的偏转角小于电流表A2的偏转角

B．电流表A1的偏转角等于电流表A2的偏转角

C．电流表A1的读数大于电流表A2的读数

D．电流表A1的读数小于电流表A2的读数

13．在光滑的水平面内有一沿x轴的静电场，其电势随x坐标值的变化图线如图所示。一质量为m，带电量为q的带正电小球（可视为质点）从O点以初速度沿x轴正向移动。下列叙述正确的是（　　）

A．若小球能运动到处，则带电小球从0运动到的过程中所受电场力不变

B．带电小球从运动到的过程中，电势能先减小后增大

C．若该小球能运动到处，则初速度至少为

D．若带电粒子在运动过程中的最大速度为

14．如图所示，粗糙程度均匀的绝缘斜面下方O点处有一正点电荷，带负电的小物体以初速度v1从M点沿斜面上滑，到达N点时速度为零，然后下滑回到M点，此时速度为v2（v2＜v1）。若小物体电荷量保持不变，OM＝ON，则（　　）

A．小物体上升的最大高度为

B．从N到M的过程中，小物体的电势能逐渐减小

C．从M到N的过程中，电场力对小物体先做负功后做正功

D．从M到N的过程中，小物体受到的摩擦力和电场力均是先增大后减小

第II卷

二、实验题(本题共2个小题，每空2分，共16分)

15．（1）游标卡尺读数为___________mm、螺旋测微器读数_________mm

（2）如图所示电压表（量程0~3V），其读数为_______V

16. 在“描绘小灯泡的伏安特性曲线”的实验中，使用的小灯泡标有“4V， 2W”，其他可供选择的器材有：

A．电压表V1（0～5V，内阻约10kΩ） B．电压表V2（0～10V，内阻约20kΩ）

C．电流表A1（0～0.3A，内阻约1Ω）    D．电流表A2（0～0.6A，内阻约0.4Ω）

E．滑动变阻器R1（0～10Ω，2A）      F．滑动变阻器R2（0～100Ω，0.2A）

G．学生电源（直流6V）、开关及导线

⑴实验中电压表应选用    ▲  ，电流表应选用    ▲  ；（用序号字母表示）

⑵为使实验误差尽量减小，要求电压表从零开始变化且多取几组数据，滑动变阻器应选用    ▲  （用序号字母表示）。

⑶请在方框内画出满足实验要求的电路图，并把图中所示的实验器材用实线连接成相应的实物电路图。

三、解答题（本题共4小题，共38分）

17．（8分）如图所示，真空中有两个静止点电荷，，，它们相距，求：

(1)q受的电场力；

(2)Q在的B点的场强EB；

(3)只将q换为的正点电荷．再求q′受的电场力及B点的场强。

18．（8分）如图所示电路中，电阻R1=R2=R3=10Ω，电源内阻r=5Ω，电压表可视为理想电表。开关S1和S2均闭合时，电压表的示数为U1=10V。

(1)电阻R2中的电流为多大；

(2)路端电压为多大；

(3)电源的电动势为多大。

19．（10分）如图，一带正电小球质量m＝0.1kg，置于光滑绝缘水平面上的A点，空间存在着斜向上与水平成370的匀强电场．该小球从静止开始沿水平面做匀加速直线运动，当运动到B点时，测得其速度vB＝4m/s，此时小球的位移S＝4m．求

（1）小球沿水平面运动的加速度大小；

（2）小球对地面的压力大小；

（3）小球从A点运动到B点，电势能的变化量．

20．（12分）如图所示，长为R的轻质细线一端固定在点，细线的下端系一质量为m，电荷量为q的带电小球。现将小球从细线处于水平状态由静止释放，小球运动到B点时，绳子断裂，刚好在B处水平抛出．带电小球抛出后经过一匀强电场区域（只存在于之间），恰好从C点沿切线方向进入水平地面上固定的半径为r的圆弧形槽，槽的圆心在，D点为最低点，且，已知小球在弧面上克服摩擦力做的功为小球在水平面上克服摩擦力做功的一半。已知两点的高度差为，，重力加速度为g，不计空气阻力（已知，）

（1）小球在C点的速度大小；

（2）求该带电小球带什么电？匀强电场场强的大小E；

（3）小球最终停在距离D处的Q点，求水平面与小球间的动摩擦因数。

答案

15  61.70    1.600   2.15

16  A    D    E

17．(1)9N，方向在AB连线上且指向A；(2)4.5×105N/C，方向A指向B；(3)18N，4.5×105N，方向A指向B

【详解】(1)由库仑定律得    方向在A与B的连线上，且指向。

(2)由点电荷的电场强度公式可知    方向。

(3)由库仑定律    方向由，B点的场强    方向。

18． (1)如图所示，电阻R2中的电流

(2)外电阻   R=R2+=10+=15Ω   所以路端电压为  U=IR=15×1V=15V

(3)根据闭合电路欧姆定律   E=I（R+r）  代入数据解得   E=20V

19(1)小球沿水平面运动的加速度大小：

(2)对小球进行受力分析：  ，  ，

得： ， ；

(3)小球从A点运动到B点，电势能的变化量：；

20．（1）；（2）正电，；（3）

【详解】（1）小球从A到B的过程中机械能守恒有

解得     小球恰好从C点进入圆弧轨道，在水平方向有

根据速度关系有

解得

（2）小球恰好从C点进入圆弧轨道有

在竖直方向有    则     联立解得

小球从B到C的过程中，根据牛顿第二定律，有

所以       带电小球带正电。

（3）根据题意有      且小球在水平面上克服摩擦力做功

   从C到Q，根据动能定理有

又     联立以上各式可得
