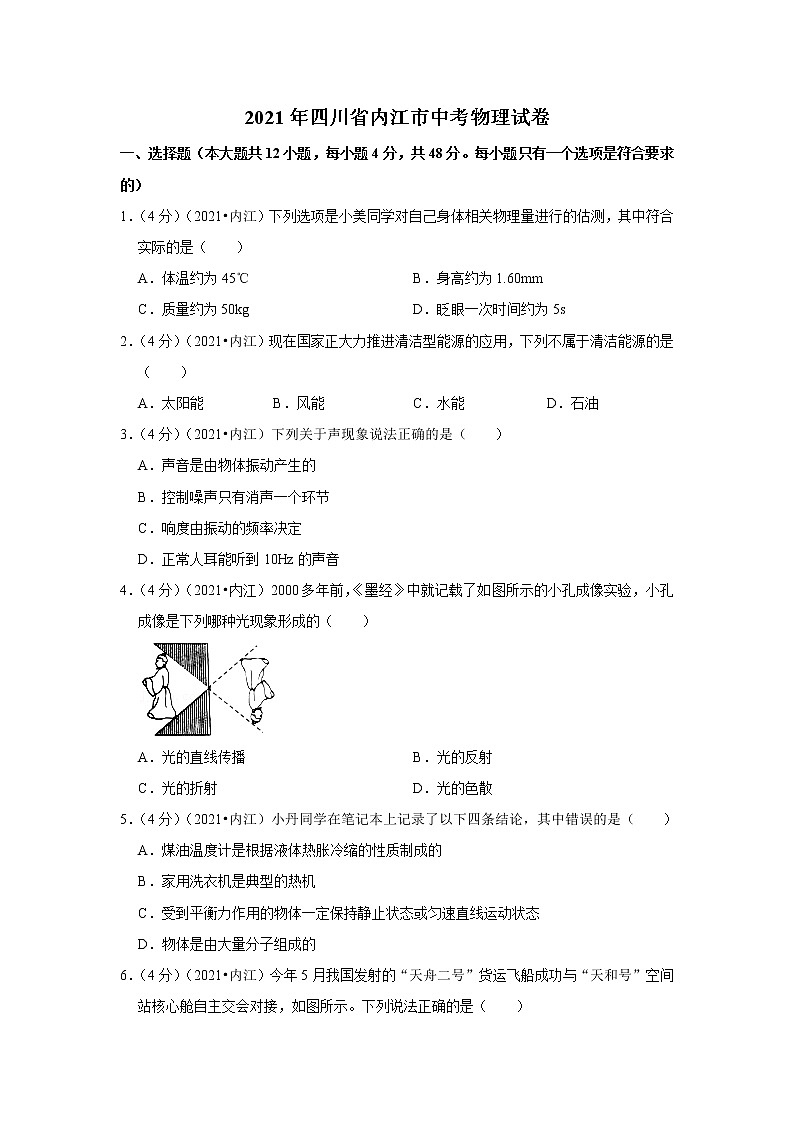

2021年四川省内江市中考物理试卷
一、选择题（本大题共12小题，每小题4分，共48分。每小题只有一个选项是符合要求的）
1．（4分）（2021•内江）下列选项是小美同学对自己身体相关物理量进行的估测，其中符合实际的是（　　）
A．体温约为45℃ B．身高约为1.60mm
C．质量约为50kg D．眨眼一次时间约为5s
2．（4分）（2021•内江）现在国家正大力推进清洁型能源的应用，下列不属于清洁能源的是（　　）
A．太阳能 B．风能 C．水能 D．石油
3．（4分）（2021•内江）下列关于声现象说法正确的是（　　）
A．声音是由物体振动产生的
B．控制噪声只有消声一个环节
C．响度由振动的频率决定
D．正常人耳能听到10Hz的声音
4．（4分）（2021•内江）2000多年前，《墨经》中就记载了如图所示的小孔成像实验，小孔成像是下列哪种光现象形成的（　　）

A．光的直线传播 B．光的反射
C．光的折射 D．光的色散
5．（4分）（2021•内江）小丹同学在笔记本上记录了以下四条结论，其中错误的是（　　）
A．煤油温度计是根据液体热胀冷缩的性质制成的
B．家用洗衣机是典型的热机
C．受到平衡力作用的物体一定保持静止状态或匀速直线运动状态
D．物体是由大量分子组成的

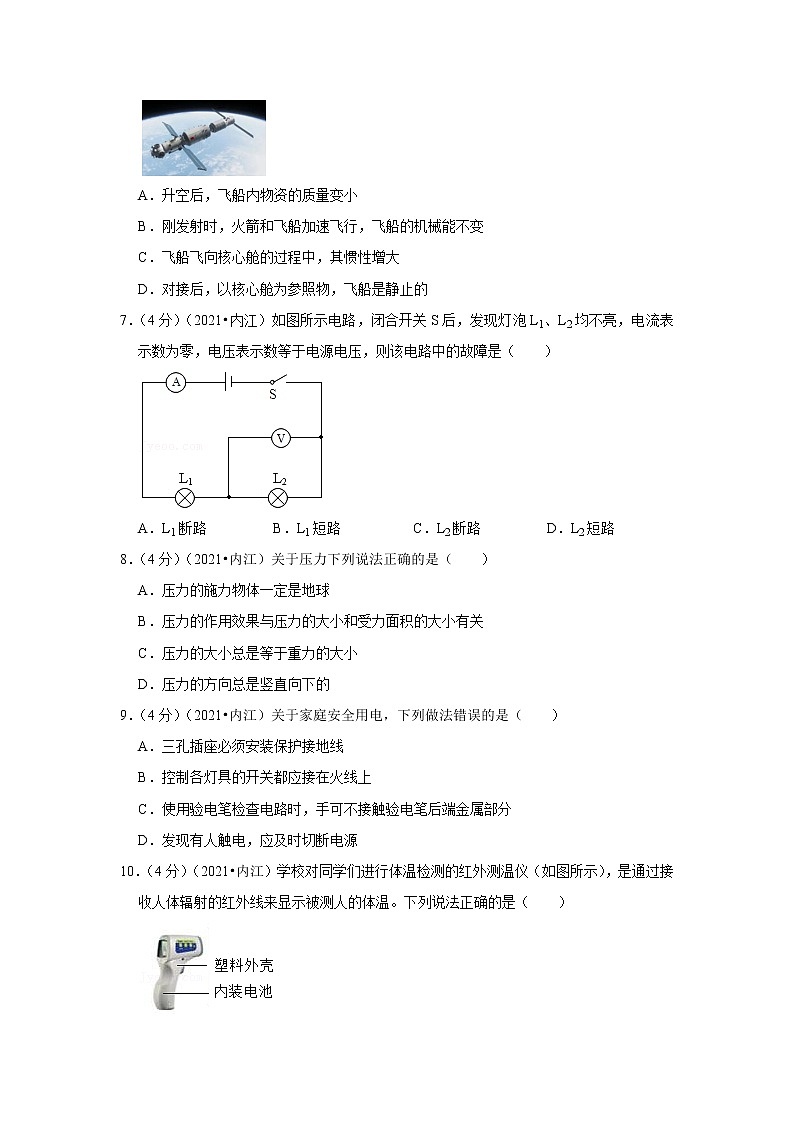

6．（4分）（2021•内江）今年5月我国发射的“天舟二号”货运飞船成功与“天和号”空间站核心舱自主交会对接，如图所示。下列说法正确的是（　　）

A．升空后，飞船内物资的质量变小
B．刚发射时，火箭和飞船加速飞行，飞船的机械能不变
C．飞船飞向核心舱的过程中，其惯性增大
D．对接后，以核心舱为参照物，飞船是静止的
7．（4分）（2021•内江）如图所示电路，闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数等于电源电压，则该电路中的故障是（　　）

A．L1断路 B．L1短路 C．L2断路 D．L2短路
8．（4分）（2021•内江）关于压力下列说法正确的是（　　）
A．压力的施力物体一定是地球
B．压力的作用效果与压力的大小和受力面积的大小有关
C．压力的大小总是等于重力的大小
D．压力的方向总是竖直向下的
9．（4分）（2021•内江）关于家庭安全用电，下列做法错误的是（　　）
A．三孔插座必须安装保护接地线
B．控制各灯具的开关都应接在火线上
C．使用验电笔检查电路时，手可不接触验电笔后端金属部分
D．发现有人触电，应及时切断电源
10．（4分）（2021•内江）学校对同学们进行体温检测的红外测温仪（如图所示），是通过接收人体辐射的红外线来显示被测人的体温。下列说法正确的是（　　）

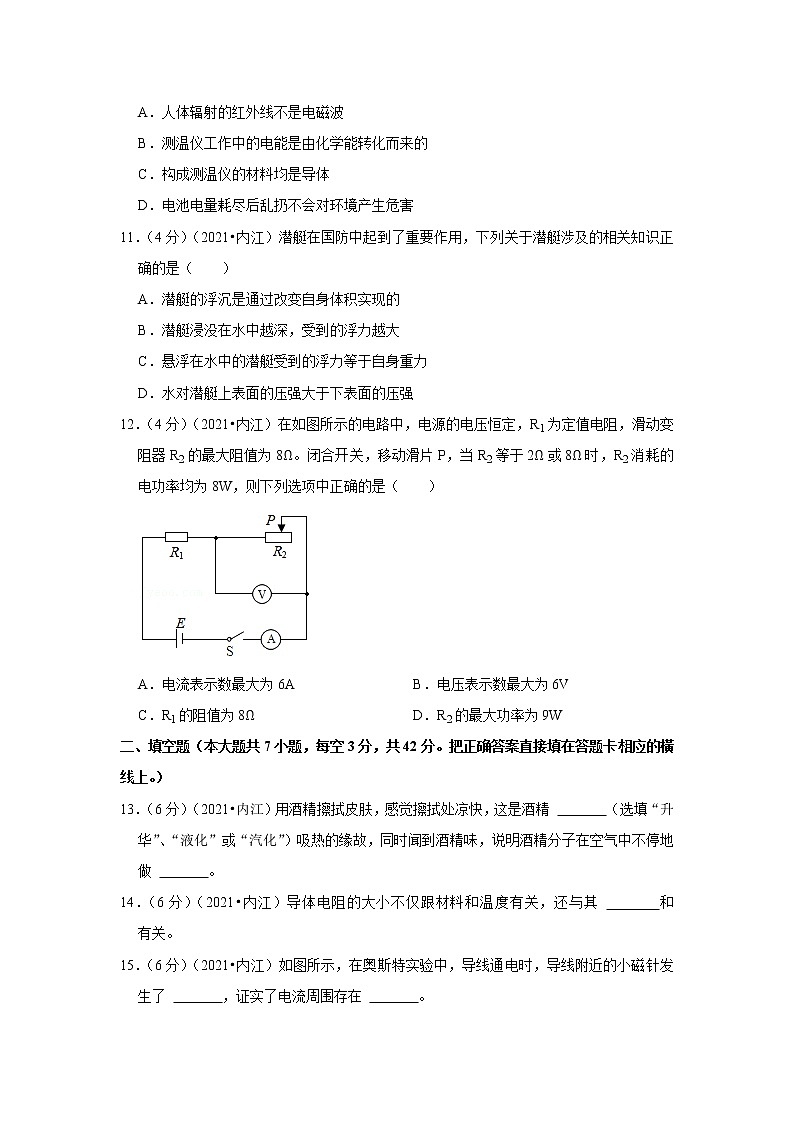

A．人体辐射的红外线不是电磁波
B．测温仪工作中的电能是由化学能转化而来的
C．构成测温仪的材料均是导体
D．电池电量耗尽后乱扔不会对环境产生危害
11．（4分）（2021•内江）潜艇在国防中起到了重要作用，下列关于潜艇涉及的相关知识正确的是（　　）
A．潜艇的浮沉是通过改变自身体积实现的
B．潜艇浸没在水中越深，受到的浮力越大
C．悬浮在水中的潜艇受到的浮力等于自身重力
D．水对潜艇上表面的压强大于下表面的压强
12．（4分）（2021•内江）在如图所示的电路中，电源的电压恒定，R1为定值电阻，滑动变阻器R2的最大阻值为8Ω。闭合开关，移动滑片P，当R2等于2Ω或8Ω时，R2消耗的电功率均为8W，则下列选项中正确的是（　　）

A．电流表示数最大为6A B．电压表示数最大为6V
C．R1的阻值为8Ω D．R2的最大功率为9W
二、填空题（本大题共7小题，每空3分，共42分。把正确答案直接填在答题卡相应的橫线上。）
13．（6分）（2021•内江）用酒精擦拭皮肤，感觉擦拭处凉快，这是酒精 　 　（选填“升华”、“液化”或“汽化”）吸热的缘故，同时闻到酒精味，说明酒精分子在空气中不停地做 　 　。
14．（6分）（2021•内江）导体电阻的大小不仅跟材料和温度有关，还与其 　 　和 　 　有关。
15．（6分）（2021•内江）如图所示，在奥斯特实验中，导线通电时，导线附近的小磁针发生了 　 　，证实了电流周围存在 　 　。

16．（2021•内江）如图所示，用球拍击打球时，是球拍与球之间发生了相互作用。若以乒乓球为研究对象，施力物体是 　 　，受力物体是 　 　。

17．（6分）（2021•内江）同学们想知道一张质量是14.8kg的课桌的体积。于是找来和课桌相同材质的木料作样本，测得其质量是7.4g，体积是10cm3，则样本的密度为 　 　g/cm3，课桌材料的体积为 　 　m3。
18．（6分）（2021•内江）如图所示，用20N的水平推力，经过2s时间，使重力为100N的物体在水平桌面上移动0.5m。在这个过程中，重力做功为 　 　J，推力F的功率为 　 　W。

19．（6分）（2021•内江）如图所示，电源电压为12V，电阻R1的阻值为10Ω，开关S闭合后，当滑动变阻器R3的滑片P位于最左端时，电压表的示数为6V，电阻R2的阻值为 　 　Ω。调节滑片P，使电压表的示数从3V变为1.5V，则R3接入电路中的阻值变化了 　 　Ω。


三、作图题（本大题共3小题，共10分。按要求完成下列各题。）
20．（4分）（2021•内江）如图所示，瓶子在手中保持静止，请画出瓶子在竖直方向的受力示意图。

21．（3分）（2021•内江）如图所示，一束光从空气斜射向水面，请画出它的反射光线和进入水中光线的大致方向。

22．（3分）（2021•内江）闭合开关后，小磁针静止在如图所示的位置。请用箭头标出螺线管中a处的电流方向和b处的磁感线方向。

四、实验探究题（本大题共2小题，共20分。按要求完成下列各题。）
23．（8分）（2021•内江）如图甲所示，是课外兴趣小组的同学们在探究“滑动摩擦力的大小与压力大小有什么关系”的实验装置图。
跨过光滑定滑轮的细线两端分别与木块和弹簧测力计相连，滑轮和木块间的细线保持水平，在木块上方放置砝码。缓慢向左拉动水平放置的木板，当木块和砝码相对桌面静止且木板仍在继续滑动时，弹簧测力计的示数即等于木块受到的滑动摩擦力的大小。则：

（1）定滑轮的作用是改变力的方向，但不能改变力的 　 　；
（2）弹簧测力计的示数等于木块受到的滑动摩擦力大小的依据是：木块在水平方向上受到的力是一对 　 　（选填“平衡力”或“非平衡力”）；
（3）如图乙，是在某次实验中弹簧测力计的读数示意图，由此可知，木块与木板间的滑动摩擦力的大小是 　 　N；
（4）多次改变砝码的质量，探究得出：接触面粗糙程度相同时，压力越大，木块与木板间的滑动摩擦力 　 　（选填“越大”、“越小”或“不变”）。
24．（12分）（2021•内江）某同学要测量小灯泡L的电功率，所用的实验器材有：
A.电源E（电压恒为4.5V）；
B.电流表A1（量程0～200mA）；
C.电流表A2（量程0～500mA）；
D.定值电阻R0（阻值为20Ω）；
E.滑动变阻器R（阻值为0～20Ω）；
F.待测小灯泡L（额定电压3.6V）；
G.开关S一个，导线若干，则：

（1）如图甲所示，是该同学设计的电路图。请根据电路图，用笔画线代替导线将实物图连接完整；
（2）若电流表A1和A2流过的电流分别为I1、I2，利用I1、I2、R0表示出：小灯泡两端的电压为 　 　，通过小灯泡的电流为 　 　；
（3）实验时，先将滑动变阻器的滑片移至最 　 　（选填“左”或“右”）端，闭合开关并调节滑动变阻器滑片的位置，读取相应的I1和I2，所得的实验数据如表所示：
I1/mA
63
88
124
144
166
I2/mA
229
299
379
424
470
根据实验数据可得，当电流I1＝144mA时，小灯泡的实际功率为 　 　W（保留一位小数）；
（4）如果用另一个定值电阻Rx来代替定值电阻R0，其他条件均不变，为了能够测量小灯泡的额定功率，所用电阻Rx的阻值不能小于 　 　Ω。
五、计算题（本大题共2小题，共15分，解答时写出必要的文字说明、公式和重要的演算步骤，只写出最后结果的不能得分，有数值运算的题，答案中必须写出数值和单位，）
25．（7分）（2021•内江）现有一辆汽车以30m/s的速度在平直公路上匀速行驶，突然发现正前面有一辆因故障而停止的小货车，于是紧急刹车，汽车司机从发现这一情况到紧急刹车所需反应时间为0.5s，刹车后经过10s汽车停止，在刹车后汽车的平均速度为15m/s，g＝10N/kg。求：
（1）从司机发现情况到汽车停止这段时间，汽车运动的路程是多少？
（2）如果汽车的质量为3t，正常行驶时受到的阻力为重力的0.3倍，那么，汽车在反应时间内牵引力做的功是多少？
26．（8分）（2021•内江）电子秤的应用在我们日常生活中已经十分普遍，如图所示，是某位同学利用电压表设计的一个简易电子秤示意图。其中，电源的电压为3V，是电压表（也是电子秤的示数表盘），R0是阻值为6Ω的定值电阻，R是一根长为4cm阻值为12Ω的均匀电阻丝（单位长度的电阻丝的阻值相等），P是与弹簧C连接在一起的金属滑片，弹簧所受压力F与压缩量△L的关系如表所示。在不称量重物时，滑片P刚好位于电阻丝R的最上端a处，弹簧处于自然状态。滑片、弹簧的电阻均不计，塑料盘和金属板的重力不计，g＝10N/kg。当开关S闭合后，则
弹簧压缩量△L/cm
1
2
3
4
弹簧受到的压力F/N
10
20
30
40
（1）该电子秤工作时的电功率是多少？
（2）当电压表的示数为1V时，所称重物的质量是多少？


2021年四川省内江市中考物理试卷
参考答案与试题解析
一、选择题（本大题共12小题，每小题4分，共48分。每小题只有一个选项是符合要求的）
1．（4分）（2021•内江）下列选项是小美同学对自己身体相关物理量进行的估测，其中符合实际的是（　　）
A．体温约为45℃ B．身高约为1.60mm
C．质量约为50kg D．眨眼一次时间约为5s
【分析】正常人的体温在37℃左右，体重在60kg左右，身高在1.70m左右。
【解答】解：A.人的正常体温在37℃左右，最高也不会超过42℃。故A错误。
B.小美同学的身高应约为1.60m。故B错误。
C.普通中学生的质量在40～80kg。故C正确。
D.人眨一次眼的时间小于1s。故D错误。
故选：C。
【点评】这是一道基础类试题，较为简单，只要我们对与自己相关的数据有一定了解，就可顺利解答。
2．（4分）（2021•内江）现在国家正大力推进清洁型能源的应用，下列不属于清洁能源的是（　　）
A．太阳能 B．风能 C．水能 D．石油
【分析】根据清洁能源是指不排放污染物、能够直接用于生产生活的能源，进行分析判断。
【解答】解：ABC、太阳能、风能和水能在使用时，不排放污染物、能够直接用于生产生活，属于清洁能源，故ABC不合题意；
D、石油在燃烧时能产生二氧化硫、一氧化碳、氮氧化物等空气污染物，不属于清洁能源，故D符合题意。
故选：D。
【点评】本题难度不大，能源与环境问题，是社会的热点，也是化学考查的热点，了解能源的分类、能源使用对环境的影响、新能源开发利用等是正确解答此类题的关键。
3．（4分）（2021•内江）下列关于声现象说法正确的是（　　）
A．声音是由物体振动产生的
B．控制噪声只有消声一个环节
C．响度由振动的频率决定
D．正常人耳能听到10Hz的声音
【分析】（1）声音是由物体振动产生的。
（2）减弱噪声的途径：在声源处减弱噪声；在传播过程中减弱噪声；在人耳处减弱噪声。
（3）响度与振幅、传播距离和分散程度有关。
（4）人耳的听觉范围在20～20000Hz。
【解答】解：A、声音是由物体振动产生的，故A正确；
B、控制噪声有吸声、隔声、消声三个环节，故B错误；
C、响度与振幅、传播距离和分散程度有关，故C错误；
D、正常人耳的听觉范围在20～20000Hz，故D错误。
故选：A。
【点评】通过准确掌握声现象基础知识来判断，比较简单，是一道基础题。
4．（4分）（2021•内江）2000多年前，《墨经》中就记载了如图所示的小孔成像实验，小孔成像是下列哪种光现象形成的（　　）

A．光的直线传播 B．光的反射
C．光的折射 D．光的色散
【分析】（1）光在同种均匀介质中沿直线传播，如：激光准直、小孔成像和影子的形成等；
（2）当光照射到物体界面上时，有一部分光被反射回来发生反射，如：平面镜成像，水中倒影等；
（3）当光从一种介质斜射入另一种介质时，传播方向会偏折，发生折射，如：水中“弯折”的筷子，彩虹的形成等。
【解答】解：小孔成像的原理是光在同一种均匀介质中沿直线传播；所以A正确，BCD错误。
故选：A。
【点评】此题考查了三种光现象的辨析，属于基础题目。
5．（4分）（2021•内江）小丹同学在笔记本上记录了以下四条结论，其中错误的是（　　）
A．煤油温度计是根据液体热胀冷缩的性质制成的
B．家用洗衣机是典型的热机
C．受到平衡力作用的物体一定保持静止状态或匀速直线运动状态
D．物体是由大量分子组成的
【分析】（1）液体温度计是根据液体的热胀冷缩制成；
（2）热机是将内能转化为机械能的装置；
（3）物体不受力或受平衡力，则处于静止状态或匀速直线运动状态；
（4）物体由大量的分子组成。
【解答】解：A、煤油温度计是根据煤油的热胀冷缩制成，故A正确；
B、洗衣机使用时主要将电能转化为机械能，不是热机，故B错误；
C、受平衡力作用时，物体处于平衡状态，故C正确；
D、物体由大量的分子组成，故D正确。
故选：B。
【点评】本题综合考查了液体温度计原理、热机原理、平衡状态和物质构成，综合性较强，但整体难度不大。
6．（4分）（2021•内江）今年5月我国发射的“天舟二号”货运飞船成功与“天和号”空间站核心舱自主交会对接，如图所示。下列说法正确的是（　　）

A．升空后，飞船内物资的质量变小
B．刚发射时，火箭和飞船加速飞行，飞船的机械能不变
C．飞船飞向核心舱的过程中，其惯性增大
D．对接后，以核心舱为参照物，飞船是静止的
【分析】（1）质量是物体的一种基本属性，与物体的状态、形状、温度、所处的空间位置的变化无关；
（2）火箭和飞船加速上升时，质量几乎不变，速度增大，动能增大，高度升高，重力势能增大；
（3）惯性只与质量有关；
（4）看被研究的物体与参照物之间的相对位置是否发生了改变，如果发生改变，则物体是运动的；反之就是静止的。
【解答】解：A、升空后，飞船内物资在运输过程位置变了，质量不变，故A错误；
B、刚发射时，火箭和飞船加速飞行，上升过程中，速度增大、动能增大，高度变大，重力势能变大，使得机械能增大，故B错误；
C、船飞向核心舱的过程中，质量不变，故惯性不变，故C错误；
D、对接后，以核心舱为参照物，飞船与核心舱之间没有发生位置的改变，故飞船是静止的，故D正确。
故选：D。
【点评】本题考查质量、机械能、惯性以及运动和静止的相对性，难度不大。
7．（4分）（2021•内江）如图所示电路，闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数等于电源电压，则该电路中的故障是（　　）

A．L1断路 B．L1短路 C．L2断路 D．L2短路
【分析】两只灯泡串联，电流表测量电路电流，电压表测量灯泡L2两端电压；在串联电路中电流表示数为零，说明电路是开路；电压表示数等于电源电压，说明电压表与电源之间是接通的。
【解答】解：由图可知：两只灯泡串联，电流表测量电路电流，电压表测量灯泡L2两端电压；
闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，说明电路出现了断路现象；电压表示数等于电源电压，则电压表的正负接线柱与电源之间是接通的，所以故障是：灯L2断路。
故选：C。
【点评】判断电路故障问题，是中考题中常见的题型，在不能直接确定故障原因时，可以采用数学上的“反证法”，将选项逐一带入题干，检查是否符合题意。
8．（4分）（2021•内江）关于压力下列说法正确的是（　　）
A．压力的施力物体一定是地球
B．压力的作用效果与压力的大小和受力面积的大小有关
C．压力的大小总是等于重力的大小
D．压力的方向总是竖直向下的
【分析】（1）压力是垂直作用在物体表面上的力；
（2）压力的作用效果与受力面积和压力大小有关；
（3）只有物体放在水平面上，物体对水平面的压力等于重力；
（4）压力的方向总是垂直于物体的表面。
【解答】解：A、压力可以由重力引起，也可以与重力无关，如将物体压在竖直的墙面上，其压力与重力无关，所以压力的施力物体不是地球，故A错误；
B、压力的作用效果与压力大小和受力面积都有关，故B正确；
C、只有物体放在水平面上，物体对水平面的压力等于重力，故C错误；
D、压力的方向总是垂直于物体的接触面，并不一定竖直向下，故D错误。
故选：B。
【点评】本题考查了压力与重力的区别、压力的作用效果的影响因素以及压力的方向，要知道压力是垂直作用在物体表面上的力，是基础题。
9．（4分）（2021•内江）关于家庭安全用电，下列做法错误的是（　　）
A．三孔插座必须安装保护接地线
B．控制各灯具的开关都应接在火线上
C．使用验电笔检查电路时，手可不接触验电笔后端金属部分
D．发现有人触电，应及时切断电源
【分析】（1）三孔插座的接地线要保证良好接地，以防外壳带电，危及人身安全；
（2）为保证用电安全，控制家用电器的开关应该控制火线，开关断开时，切断电源，用电器不带电；
（3）使用验电笔时，必须用手接触到笔尾的金属体；
（4）发现有人触电，首先要使触电者尽快脱离电源，然后根据具体情况，进行相应的救治。
【解答】解：A、三孔插座的上孔是接地线使用的。接地线要保证良好接地，以防用电器金属外壳带电，危及人身安全，故A不符合题意；
B、家庭电路中，控制各个灯具的开关都应安装火线上，断开开关，保证用电安全，故B不符合题意；
C、使用验电笔时，手必须接触笔尾金属体，用笔尖接触被检验导线，才能辨别火线和零线。质量合格的验电笔能够保证人身安全，正确使用时不会引起触电，故C符合题意；
D、发现有人触电应及时切断电源，故D不符合题意。
故选：C。
【点评】本题考查的是日常生活中的一些安全用电常识。只要同学们牢记安全用电常识，并正确规范操作，就不会有危险发生。
10．（4分）（2021•内江）学校对同学们进行体温检测的红外测温仪（如图所示），是通过接收人体辐射的红外线来显示被测人的体温。下列说法正确的是（　　）

A．人体辐射的红外线不是电磁波
B．测温仪工作中的电能是由化学能转化而来的
C．构成测温仪的材料均是导体
D．电池电量耗尽后乱扔不会对环境产生危害
【分析】（1）红外线属于电磁波；
（2）电池具有化学能，在对外供电时，化学能转化为电能；
（3）根据半导体材料的应用分析；
（4）电池中含有重金属，能污染环境。
【解答】解：A、人体辐射的红外线属于电磁波，故A错误；
B、测温仪工作时电池对外供电时，将化学能部分转化为电能，故B正确；
C、测温仪的电子元件都是由半导体材料制成，故C错误；
D、乱扔废弃电池，电池中的重金属能污染环境，故D错误。
故选：B。
【点评】本题考查了半导体的应用、能量的转化、电磁波、环境的保护，属于基础知识，要熟记。
11．（4分）（2021•内江）潜艇在国防中起到了重要作用，下列关于潜艇涉及的相关知识正确的是（　　）
A．潜艇的浮沉是通过改变自身体积实现的
B．潜艇浸没在水中越深，受到的浮力越大
C．悬浮在水中的潜艇受到的浮力等于自身重力
D．水对潜艇上表面的压强大于下表面的压强
【分析】A、潜艇的浮沉是通过改变自身重力来实现的；
B、物体在液体中受到的浮力与物体浸入液体的体积有关，和物体浸入液体的深度无关；
C、悬浮时物体所受浮力等于物体自身的重力；
D、液体的压强随液体深度的增加而增大。
【解答】解：A、潜艇的浮沉是通过改变自身重力来实现的，故A错误；
B、物体在液体中受到的浮力与物体浸入液体的体积有关，和物体浸入液体的深度无关，故B错误；
C、悬浮时物体所受浮力等于物体自身的重力，所以悬浮在水中的潜艇受到的浮力等于自身重力，故C正确；
D、液体的压强随液体深度的增加而增大，所以水对潜艇上表面的压强小于下表面的压强，故D错误。
故选：C。
【点评】本题考查物体浮沉的条件、浮力的大小与哪些因素有关、液体压强的大小与哪些因素有关，综合性强。
12．（4分）（2021•内江）在如图所示的电路中，电源的电压恒定，R1为定值电阻，滑动变阻器R2的最大阻值为8Ω。闭合开关，移动滑片P，当R2等于2Ω或8Ω时，R2消耗的电功率均为8W，则下列选项中正确的是（　　）

A．电流表示数最大为6A B．电压表示数最大为6V
C．R1的阻值为8Ω D．R2的最大功率为9W
【分析】闭合开关，两电阻串联接入电路，电压表测滑动变阻器两端的电压，当R2等于2Ω或8Ω时，R2消耗的电功率均为8W，由P＝I2R可得通过两次电路的电流，根据串联电路特点结合欧姆定律可表示电源电压，列出方程可得R1的阻值和电源电压；
当滑动变阻器接入电路的电阻为0时，通过电路的电流最大，根据欧姆定律计算通过电路的最大电流；
当滑动变阻器接入电路的电阻最大时，电压表的示数最大，根据欧姆定律计算电压表的示数最大值；
滑动变阻器的电功率等于电路总功率减去定值电阻的功率，即P＝UI﹣I2R1，这是一条开口向下的抛物线，由抛物线的性质可计算滑动变阻器的最大电功率。
【解答】解：闭合开关，两电阻串联接入电路，电压表测滑动变阻器两端的电压，
当R2等于2Ω或8Ω时，R2消耗的电功率均为8W，
由P＝I2R可得通过电路的电流分别为：I1＝＝＝1A，I2＝＝＝2A，
串联电路总电阻等于各分电阻之和，当R2等于8Ω时，由欧姆定律可得电源电压：U＝I1（R1+）＝1A×（R1+8Ω）﹣﹣﹣﹣﹣﹣①，
当R2等于2Ω时，由欧姆定律可得电源电压：U＝I2（R1+R2′）＝2A×（R1+2Ω）﹣﹣﹣﹣﹣﹣②，
①②两式联立可得：R1＝4Ω，U＝12V，故C错误；
当滑动变阻器接入电路的电阻为0时，通过电路的电流最大，最大电流：I＝＝＝3A，故A错误；
当滑动变阻器接入电路的电阻最大时，电压表的示数最大，
滑动变阻器R2的最大阻值为8Ω，此时通过电路的电流为1A，电压表的示数最大为：U2＝I1R2＝1A×8Ω＝8V，故B错误；
滑动变阻器的电功率等于电路总功率减去定值电阻的功率，即P＝UI﹣I2R1＝12V×I﹣I2×4Ω，
这是一条开口向下的抛物线，由抛物线的性质可知当通过电路的电流I＝＝1.5A时，滑动变阻器的电功率最大，最大值为：P＝＝9W，故D正确。
故选：D。
【点评】本题考查串联电路特点、电功率公式、欧姆定律的灵活运用，根据电源电压不变列出方程是解题的关键。
二、填空题（本大题共7小题，每空3分，共42分。把正确答案直接填在答题卡相应的橫线上。）
13．（6分）（2021•内江）用酒精擦拭皮肤，感觉擦拭处凉快，这是酒精 　汽化　（选填“升华”、“液化”或“汽化”）吸热的缘故，同时闻到酒精味，说明酒精分子在空气中不停地做 　无规则运动　。
【分析】物质由液态变为气态叫汽化；
扩散现象说明分子在永不停息的做无规则运动。
【解答】解：（1）液态酒精变为气态的过程叫汽化，汽化吸热；
（2）扩散现象说明分子在永不停息的做无规则运动。
故答案为：汽化；无规则运动。
【点评】汽化概念和分子动理论考查，很基础。
14．（6分）（2021•内江）导体电阻的大小不仅跟材料和温度有关，还与其 　长度　和 　横截面积　有关。
【分析】导体电阻的大小跟导体的材料、温度、长度、横截面积有关。
【解答】解：导体电阻的大小跟导体的材料、温度、长度、横截面积有关。
故答案为：长度、横截面积。
【点评】本题考查了影响电阻大小的因素，属于基础题。
15．（6分）（2021•内江）如图所示，在奥斯特实验中，导线通电时，导线附近的小磁针发生了 　偏转　，证实了电流周围存在 　磁场　。

【分析】导线通电时，导线附近的小磁针发生了偏转，
奥斯特实验证明了电流的周围存在磁场，这是第一个发现了电和磁存在联系的实验。奥斯特由于这个贡献而载入物理史册。
【解答】解：导线通电时，导线附近的小磁针发生了偏转，
丹麦的物理学家奥斯特做的著名的奥斯特实验证实了：电流周围存在磁场。
故答案为：偏转；磁场。
【点评】本题考查了奥斯特实验，属于基础题
16．（2021•内江）如图所示，用球拍击打球时，是球拍与球之间发生了相互作用。若以乒乓球为研究对象，施力物体是 　球拍　，受力物体是 　乒乓球　。

【分析】力是物体对物体的作用，物体间力的作用是相互的，一个物体是施力物体的同时，也是受力物体。
【解答】解：球拍打球时，相互作用的力发生在球和球拍之间，球拍对球施加力的作用时，球对球拍施加反作用力，以乒乓球为研究对象，施力物体是球拍，受力物体是乒乓球。
故答案是：球拍；乒乓球。
【点评】该题考查了力的概念以及物体间力的作用是相互的，属于基础题。
17．（6分）（2021•内江）同学们想知道一张质量是14.8kg的课桌的体积。于是找来和课桌相同材质的木料作样本，测得其质量是7.4g，体积是10cm3，则样本的密度为 　0.74　g/cm3，课桌材料的体积为 　0.02　m3。
【分析】已知样本质量和体积，根据密度公式可以得到其密度，也就是课桌材料的密度；已知课桌材料的质量和密度，利用V＝求出课桌材料的体积。
【解答】解：样本木料的质量是m0＝7.4g，体积为V0＝10cm3，
则样本的密度：
ρ＝＝＝0.74g/cm3＝0.74×103kg/m3；
课桌与样本材质相同，所以密度相同，
则课桌的体积：
V＝＝＝0.02m3。
故答案为：0.74；0.02。
【点评】此题主要考查学生对密度的计算和密度及其特性的理解和掌握，计算时要注意单位统一。
18．（6分）（2021•内江）如图所示，用20N的水平推力，经过2s时间，使重力为100N的物体在水平桌面上移动0.5m。在这个过程中，重力做功为 　0　J，推力F的功率为 　5　W。

【分析】（1）做功的两个必要因素：一是作用在物体上的力，二是物体在力的方向上移动的距离，据此判断重力是否做功，若重力做功，则根据W＝Gh计算其做功的多少；
（2）先根据公式W＝Fs求得推力做的功，再由公式求得推力F的功率。
【解答】解：
（1）重力的方向是竖直向下，当物体在水平方向上运动时，在竖直方向上没有移动距离，所以重力不做功，即重力做功为0J；
（2）已知推力：F＝20N，水平移动距离：s＝0.5m，时间：t＝2s，
推力F做的功为：W＝Fs＝20N×0.5m＝10J；
推力F的功率为：.
故答案为：0；5.
【点评】本题考查了做功的两个必要因素、功和功率的计算，难度不大。
19．（6分）（2021•内江）如图所示，电源电压为12V，电阻R1的阻值为10Ω，开关S闭合后，当滑动变阻器R3的滑片P位于最左端时，电压表的示数为6V，电阻R2的阻值为 　10　Ω。调节滑片P，使电压表的示数从3V变为1.5V，则R3接入电路中的阻值变化了 　40　Ω。


【分析】开关S闭合后，当滑动变阻器R3的滑片P位于最左端时，滑动变阻器接入电路的电阻为0，R1和R2串联接入电路，电压表测R1两端的电压，由欧姆定律可得此时通过电路的电流，根据串联电路电压规律计算R2两端的电压，根据欧姆定律结合串联电路电流特点计算电阻R2的阻值；
根据欧姆定律可得电压表的示数为3V时通过电路的电流，进一步计算电路总电阻，同理可得电压表的示数为1.5V时电路总电阻，两次电路的电阻之差即滑动变阻器接入电路的阻值变化大小。
【解答】解：开关S闭合后，当滑动变阻器R3的滑片P位于最左端时，滑动变阻器接入电路的电阻为0，R1和R2串联接入电路，电压表测R1两端的电压，
由欧姆定律可得此时通过电路的电流：I＝＝＝0.6A，
串联电路总电压等于各部分电压之和，所以R2两端的电压：U2＝U﹣U1＝12V﹣6V＝6V，
串联电路各处电流相等，则电阻R2的阻值：R2＝＝＝10Ω；
电压表的示数为3V时，通过电路的电流：I′＝＝＝0.3A，
该电路总电阻：R′＝＝＝40Ω，
电压表的示数为1.5V时，通过电路的电流：I″＝＝＝0.15A，
该电路总电阻：R″＝＝＝80Ω，
串联电路总电阻等于各部分电阻之和，所以滑动变阻器接入电路的电阻变化值：R3＝R″﹣R′＝80Ω﹣40Ω＝40Ω。
故答案为：10；40。
【点评】本题考查串联电路特点、欧姆定律的灵活运用，分别计算电压表不同示数时的电路总电阻可知滑动变阻器接入电路的电阻变化值。
三、作图题（本大题共3小题，共10分。按要求完成下列各题。）
20．（4分）（2021•内江）如图所示，瓶子在手中保持静止，请画出瓶子在竖直方向的受力示意图。

【分析】（1）首先根据瓶子的状态对瓶子进行受力分析，并得出力的大小关系，然后按照力的示意图的画法画出各个力；
（2）画力的示意图的一般步骤为：一画简图二定点，三画线，四画尖，五把力的符号标尖边．按照这个作图步骤，很容易能够画出指定力的示意图。
【解答】解：瓶子在手中保持静止，处于平衡状态，分析可知，瓶子在竖直方向受到的重力和摩擦力是一对平衡力，故f＝G；从瓶子的重心，分别沿竖直向下和竖直向上的方向画一条有向线段，并标明力的符号，注意两条线段长度要相等，如图所示：

【点评】此题考查力的示意图的画法，关键是对瓶子进行正确的受力分析，此外要注意：作力的示意图，是平衡力的线段的长度要相等。
21．（3分）（2021•内江）如图所示，一束光从空气斜射向水面，请画出它的反射光线和进入水中光线的大致方向。

【分析】先过入射点作出法线，然后根据入射光线、反射光线以及法线在同一平面内，并且反射角等于入射角，画出反射光线；
根据入射光线、折射光线以及法线在同一平面内，折射角小于入射角，确定折射光线的方向。
【解答】解：在图中，画出法线，根据反射角等于入射角在法线右侧的空气中画出反射光线；根据折射角小于入射角在法线右侧的水中画出折射光线。如图所示：

【点评】本题考查根据光的反射和折射规律的作图，牢固掌握光的反射和折射的规律是解题的关键，作图要规范。
22．（3分）（2021•内江）闭合开关后，小磁针静止在如图所示的位置。请用箭头标出螺线管中a处的电流方向和b处的磁感线方向。

【分析】知道小磁针的磁极的指向，根据磁极间的相互作用，可判断出通电螺线管的磁极，再根据安培定则判断出电流的方向。磁体周围的磁感线是从N极出来，回到S极。
【解答】解：由图可知，小磁针的左端是N极，右端为S极；由同名磁极相互排斥，异名磁极相互吸引可知，通电螺线管的右端是S极，左端是N极。
根据安培定则：右手握住螺线管，使大拇指指向通电螺线管的N极，则四指弯曲所指的方向为电流的方向，所以电流由螺线管的右端流出，则图中a处电流方向应向上；
磁体周围的磁感线是从N极出来，回到S极，故b处的磁感线方向向右，如图所示：

【点评】此题主要考查对磁极间的相互作用以及安培定则的掌握情况。
四、实验探究题（本大题共2小题，共20分。按要求完成下列各题。）
23．（8分）（2021•内江）如图甲所示，是课外兴趣小组的同学们在探究“滑动摩擦力的大小与压力大小有什么关系”的实验装置图。
跨过光滑定滑轮的细线两端分别与木块和弹簧测力计相连，滑轮和木块间的细线保持水平，在木块上方放置砝码。缓慢向左拉动水平放置的木板，当木块和砝码相对桌面静止且木板仍在继续滑动时，弹簧测力计的示数即等于木块受到的滑动摩擦力的大小。则：

（1）定滑轮的作用是改变力的方向，但不能改变力的 　大小　；
（2）弹簧测力计的示数等于木块受到的滑动摩擦力大小的依据是：木块在水平方向上受到的力是一对 　平衡力　（选填“平衡力”或“非平衡力”）；
（3）如图乙，是在某次实验中弹簧测力计的读数示意图，由此可知，木块与木板间的滑动摩擦力的大小是 　2.7　N；
（4）多次改变砝码的质量，探究得出：接触面粗糙程度相同时，压力越大，木块与木板间的滑动摩擦力 　越大　（选填“越大”、“越小”或“不变”）。
【分析】（1）使用定滑轮不省力但能改变力的方向；
（2）由二力平衡条件可知，要使拉力与摩擦力大小相等（即便于测出摩擦力的大小），需沿水平方向拉动木块做匀速直线运动；
（3）利用二力平衡的条件，通过弹簧测力计的示数来得到摩擦力的大小；
（4）接触面粗糙程度相同时，压力越大，滑动摩擦力越大。
【解答】解：
（1）使用定滑轮的作用是可以改变力的方向，但不能改变力的大小；
（2）实验中用弹簧测力计拉着木块在水平木板上做匀速直线运动，此时拉力与摩擦力平衡，根据二力平衡条件可知，木块所受摩擦力的大小等于木块所受的拉力；
（3）拉着木块匀速运动，木块与木板间的滑动摩擦力的大小等于弹簧测力计的示数，弹簧测力计的分度值为0.1N，测力计示数为2.7N，故木块与木板间的滑动摩擦力的大小是2.7N；
（4）多次改变砝码的质量，就是改变压力的大小，在接触面粗糙程度相同时，压力越大，滑动摩擦力越大。
故答案为：（1）大小；（2）平衡力；（3）2.7；（4）越大。
【点评】掌握滑动摩擦力大小的影响因素是压力大小和接触面的粗糙程度，能利用控制变量法和二力平衡条件探究滑动摩擦力大小的影响因素。
24．（12分）（2021•内江）某同学要测量小灯泡L的电功率，所用的实验器材有：
A.电源E（电压恒为4.5V）；
B.电流表A1（量程0～200mA）；
C.电流表A2（量程0～500mA）；
D.定值电阻R0（阻值为20Ω）；
E.滑动变阻器R（阻值为0～20Ω）；
F.待测小灯泡L（额定电压3.6V）；
G.开关S一个，导线若干，则：

（1）如图甲所示，是该同学设计的电路图。请根据电路图，用笔画线代替导线将实物图连接完整；
（2）若电流表A1和A2流过的电流分别为I1、I2，利用I1、I2、R0表示出：小灯泡两端的电压为 　I1R0　，通过小灯泡的电流为 　I2﹣I1　；
（3）实验时，先将滑动变阻器的滑片移至最 　右　（选填“左”或“右”）端，闭合开关并调节滑动变阻器滑片的位置，读取相应的I1和I2，所得的实验数据如表所示：
I1/mA
63
88
124
144
166
I2/mA
229
299
379
424
470
根据实验数据可得，当电流I1＝144mA时，小灯泡的实际功率为 　0.8　W（保留一位小数）；
（4）如果用另一个定值电阻Rx来代替定值电阻R0，其他条件均不变，为了能够测量小灯泡的额定功率，所用电阻Rx的阻值不能小于 　18　Ω。
【分析】（1）首先根据实验电路图分析出实物图不完整的部分，然后利用电流流向法完成实物图的连接；
（2）根据电路图可知：灯泡L与R0并联后与滑动变阻器串联，电流表A1测量R0的电流，电流表A2测量干路电流，然后应用串并联电路特点与欧姆定律得出灯泡两端电压与通过灯泡的电流的表达式。
（3）为保护电路，开关闭合前，要将滑动变阻器滑片移至阻值最大处；
由表格得出I1＝144mA时的电流表A2的示数；然后根据并联电路的特点和欧姆定律求出通过灯泡的电流和灯泡两端电压，利用P＝UI即可求出灯泡的实际功率；
（4）根据灯泡的额定电压与电流表A1的量程应用串联电路特点与欧姆定律求出所用电阻Rx的最小阻值。
【解答】解：（1）由实物图可知：灯泡、定值电阻R0、电流表A2、滑动变阻器之间的导线没有连接，实物图连接如下图所示：

（2）根据电路图可知：灯泡L与R0并联后与滑动变阻器串联，电流表A1测量R0的电流，电流表A2测量干路电流，
所以，通过R0的电流：I0＝I1，干路电流：I＝I2，
由于并联电路各支路两端的电压相等，则根据I＝可知，灯泡两端电压：
UL＝U0＝I0R0＝I1R0；
由并联电路干路电流等于各支路电流之和可知，流过小灯泡的电流为：IL＝I﹣I0＝I2﹣I1；
（3）实验时，闭合开关前，将滑动变阻器滑片移至阻值最大处，即滑动变阻器的最右端；
由表中数据可知，I1＝144mA＝0.144A时，I2＝424mA＝0.424A；
由并联电路干路电流等于各支路电流之和可知，流过小灯泡的电流为：IL＝I2﹣I1＝0.424A﹣0.144A＝0.28A，
根据I＝可知，灯泡两端电压：UL＝I1R0＝0.144A×20Ω＝2.88V，
则小灯泡的实际功率为：PL＝ULIL＝2.88V×0.28A≈0.8W；
（4）为了能够测量小灯泡的额定功率，则灯泡两端的电压至少要达到额定电压U额＝3.6V，而电流表A1不能超过其量程：IA1＝200mA＝0.2A，
根据并联电路电压特点可知：Ux＝U额＝3.6V，
由I＝可得：Rx＝＝＝18Ω，
为了能够测量小灯泡的额定功率所用电阻Rx的阻值不能小于18Ω。
故答案为：（1）如上图；（2）I1R0；I2﹣I1；（3）右；0.8；（4）18。
【点评】本题考查测量小灯泡的额定功率的实验，理解实验原理、分析清楚图示电路结构是解题的前提，应用串并联电路特点与欧姆定律即可解题。
五、计算题（本大题共2小题，共15分，解答时写出必要的文字说明、公式和重要的演算步骤，只写出最后结果的不能得分，有数值运算的题，答案中必须写出数值和单位，）
25．（7分）（2021•内江）现有一辆汽车以30m/s的速度在平直公路上匀速行驶，突然发现正前面有一辆因故障而停止的小货车，于是紧急刹车，汽车司机从发现这一情况到紧急刹车所需反应时间为0.5s，刹车后经过10s汽车停止，在刹车后汽车的平均速度为15m/s，g＝10N/kg。求：
（1）从司机发现情况到汽车停止这段时间，汽车运动的路程是多少？
（2）如果汽车的质量为3t，正常行驶时受到的阻力为重力的0.3倍，那么，汽车在反应时间内牵引力做的功是多少？
【分析】（1）根据v＝的变形式可分别得出汽车在司机的反应时间内汽车运动的路程和刹车后汽车运动的路程，二者相加即为汽车运动的路程；
（2）汽车在平直公路上匀速行驶，处于平衡状态，所受阻力和牵引力大小相等，正常行驶时受到的阻力为重力的0.3倍，根据F＝f＝0.3G＝0.3mg得出牵引力大小，根据W＝Fs得出汽车在反应时间内牵引力做的功。
【解答】解：（1）根据v＝可知：汽车在司机的反应时间内汽车运动的路程s1＝v1t1＝30m/s×0.5s＝15m，
刹车后汽车运动的路程s2＝v2t2＝15m/s×10s＝150m，
从司机发现情况到汽车停止这段时间，汽车运动的路程s＝s1+s2＝15m+150m＝165m；
（2）汽车在平直公路上匀速行驶，处于平衡状态，所受阻力和牵引力大小相等，
正常行驶时受到的阻力为重力的0.3倍，则F牵＝f＝0.3G＝0.3mg＝0.3×3×103kg×10N/kg＝9000N，
汽车在反应时间内牵引力做的功W＝F牵s1＝9000N×15m＝1.35×105J。
答：（1）从司机发现情况到汽车停止这段时间，汽车运动的路程是165m；
（2）如果汽车的质量为3t，正常行驶时受到的阻力为重力的0.3倍，那么，汽车在反应时间内牵引力做的功是1.35×105J。
【点评】本题考查速度和功的有关计算问题，并考查了二力平衡的知识，综合性较强。
26．（8分）（2021•内江）电子秤的应用在我们日常生活中已经十分普遍，如图所示，是某位同学利用电压表设计的一个简易电子秤示意图。其中，电源的电压为3V，是电压表（也是电子秤的示数表盘），R0是阻值为6Ω的定值电阻，R是一根长为4cm阻值为12Ω的均匀电阻丝（单位长度的电阻丝的阻值相等），P是与弹簧C连接在一起的金属滑片，弹簧所受压力F与压缩量△L的关系如表所示。在不称量重物时，滑片P刚好位于电阻丝R的最上端a处，弹簧处于自然状态。滑片、弹簧的电阻均不计，塑料盘和金属板的重力不计，g＝10N/kg。当开关S闭合后，则
弹簧压缩量△L/cm
1
2
3
4
弹簧受到的压力F/N
10
20
30
40
（1）该电子秤工作时的电功率是多少？
（2）当电压表的示数为1V时，所称重物的质量是多少？

【分析】（1）闭合开关，两电阻串联接入电路，根据串联电路电阻规律计算电路总电阻，根据电功率公式P＝计算该电子秤工作时的电功率；
（2）由欧姆定律可得通过电路的电流，进一步计算当电压表示数为1V时，与电压表并联部分的电阻，R是一根长为4cm阻值为12Ω的均匀电阻丝，明确与电压表并联部分的电阻丝的长度可知弹簧被压缩的长度，由表格可知弹簧受到的压力，弹簧受到的压力即物体的重力，根据G＝mg的变形计算物体的质量。
【解答】解：（1）闭合开关，两电阻串联接入电路，串联电路总电阻等于各部分电阻之和，所以电路总电阻：R′＝R0+R＝6Ω+12Ω＝18Ω，
该电子秤工作时的电功率：P＝＝＝0.5W；
（2）由欧姆定律可得通过电路的电流：I＝＝＝A，
当电压表示数为1V时，与电压表并联部分的电阻：R1＝＝＝6Ω，
R是一根长为4cm阻值为12Ω的均匀电阻丝，所以与电压表并联部分的电阻丝的长度为2cm，则弹簧被压缩的长度为2cm，由表格可知弹簧受到的压力为20N，
弹簧受到的压力即物体的重力，则物体的质量为：m＝＝＝2kg。
答：（1）该电子秤工作时的电功率是0.5W；
（2）当电压表的示数为1V时，所称重物的质量是2kg。
【点评】本题考查串联电路特点、电功率公式、欧姆定律、重力公式的灵活运用，题目综合性强。
声明：试题解析著作权属菁优网所有，未经书面同意，不得复制发布
日期：2021/9/30 15:27:56；用户：余浩；邮箱：sjhzxyh14@xyh.com；学号：37802004
