江西省赣州市赣县第三中学2021-2022学年高二上学期强化训练（B10）物理试卷

一、选择题（每小题6分，1-7为单选题，8-10为多选题，多选题不选或者错选得0分，漏选得3分）

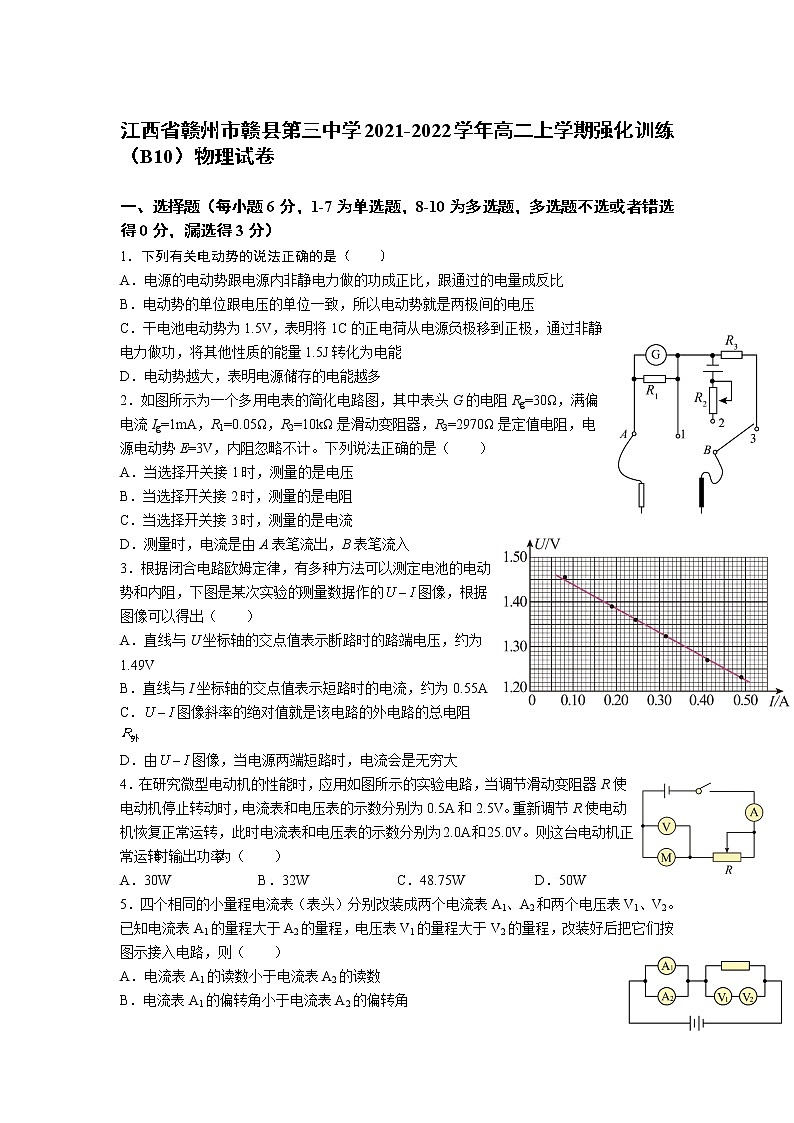

1．下列有关电动势的说法正确的是（　　）

A．电源的电动势跟电源内非静电力做的功成正比，跟通过的电量成反比

B．电动势的单位跟电压的单位一致，所以电动势就是两极间的电压

C．干电池电动势为1.5V，表明将1C的正电荷从电源负极移到正极，通过非静电力做功，将其他性质的能量1.5J转化为电能

D．电动势越大，表明电源储存的电能越多

2．如图所示为一个多用电表的简化电路图，其中表头G的电阻Rg=30Ω，满偏电流Ig=1mA，R1=0.05Ω，R2=10kΩ是滑动变阻器，R3=2970Ω是定值电阻，电源电动势E=3V，内阻忽略不计。下列说法正确的是（　　）

A．当选择开关接1时，测量的是电压

B．当选择开关接2时，测量的是电阻

C．当选择开关接3时，测量的是电流

D．测量时，电流是由A表笔流出，B表笔流入

3．根据闭合电路欧姆定律，有多种方法可以测定电池的电动势和内阻，下图是某次实验的测量数据作的图像，根据图像可以得出（　　）

A．直线与U坐标轴的交点值表示断路时的路端电压，约为1.49V

B．直线与I坐标轴的交点值表示短路时的电流，约为0.55A

C．图像斜率的绝对值就是该电路的外电路的总电阻

D．由图像，当电源两端短路时，电流会是无穷大

4．在研究微型电动机的性能时，应用如图所示的实验电路，当调节滑动变阻器R使电动机停止转动时，电流表和电压表的示数分别为0.5A和2.5V。重新调节R使电动机恢复正常运转，此时电流表和电压表的示数分别为2.0A和25.0V。则这台电动机正常运转时输出功率为（　　）

A．30W B．32W C．48.75W D．50W

5．四个相同的小量程电流表（表头）分别改装成两个电流表A1、A2和两个电压表V1、V2。已知电流表A1的量程大于A2的量程，电压表V1的量程大于V2的量程，改装好后把它们按图示接入电路，则（　　）

A．电流表A1的读数小于电流表A2的读数

B．电流表A1的偏转角小于电流表A2的偏转角

C．电压表V1的读数大于电压表V2的读数

D．电压表V1的偏转角大于电压表V2的偏转角

6．用小量程电流表G改装成大量程的某种电表，电路如图所示。改装后的电表是（　　）

A．电压表，接，两个端点时，量程较大

B．电压表，接、两个端点时，量程较大

C．电流表，接、两个端点时，量程较大

D．电流表，接、两个端点时，量程较大

7．两个导体R1、R2的伏安特性曲线如图所示，由图可知两导体为线性元件，两导体的电阻之比等于（　　）

A．     B．    C．3    D．6

8．如图所示，平行金属板中带电质点P原处于静止状态，不考虑电流表和电压表对电路的影响，当滑动变阻器R4的滑片向b端移动时，则（　　）

A．电压表读数减小

B．电流表读数减小

C．质点P将向下运动

D．R3上消耗的功率逐渐增大

9．如图所示，线段A为某电源的图线，线段B为某电阻的图线，当上述电源和电阻组成闭合电路时，下列说法正确的是（　　）

A．电源电动势

B．电源内阻

C．电源的输出功率

D．电源的效率

10．如图所示的电路中，R1、R2、R3为滑动变阻器，R4为定值电阻。开关S闭合后，电容器C两极板间一质量为m，带电量为q的油滴刚好静止。保持开关闭合，以下说法正确的是（　　）

A．R1的滑片向左滑动时，油滴将向上运动

B．R2的滑片向左滑动时，油滴将向下运动

C．R3的滑片向上滑动时，为了让油滴保持静止，可以让电容器的上极板a向右移动适当距离

D．R3的滑片向上滑动时，为了让油滴保持静止，可以让电容器的上极板a向下移适当距离

二、实验题（11题每空2分，12、13题每空3分）

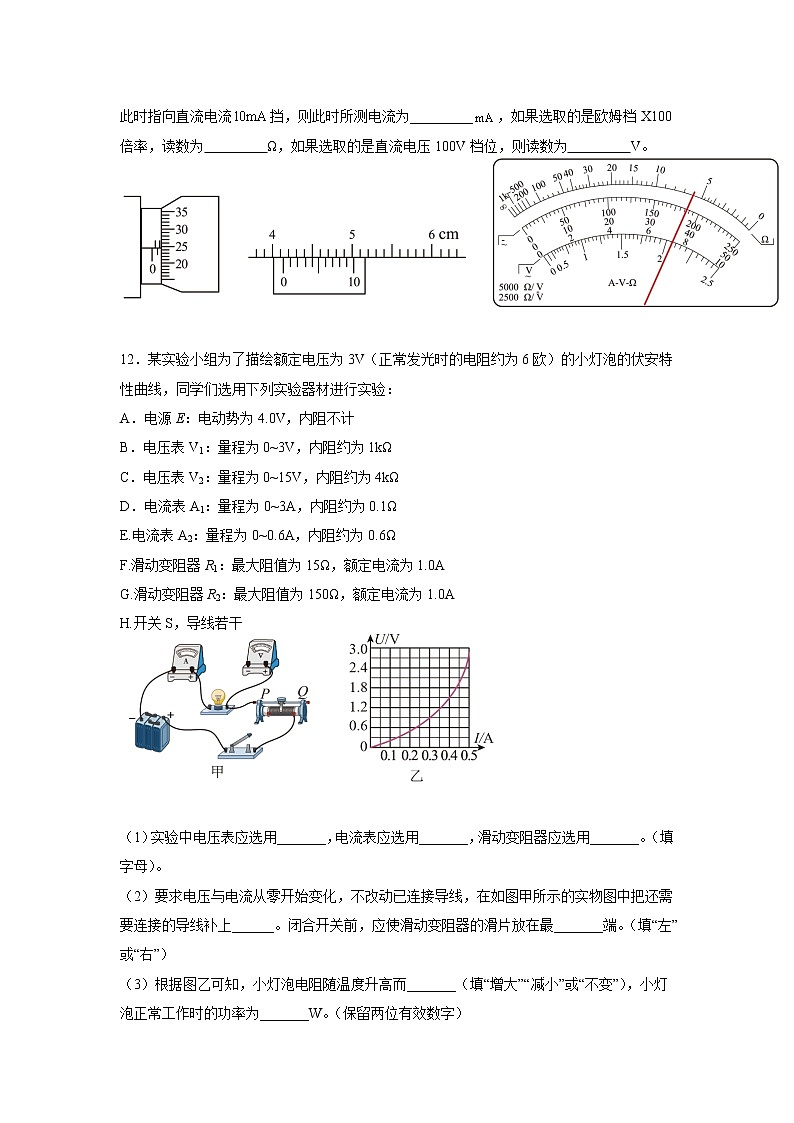

11．螺旋测微器读数为_________、游标卡尺读数为_________；多用电表选择开关此时指向直流电流挡，则此时所测电流为_________，如果选取的是欧姆档X100倍率，读数为         Ω，如果选取的是直流电压100V档位，则读数为         V。

12．某实验小组为了描绘额定电压为3V（正常发光时的电阻约为6欧）的小灯泡的伏安特性曲线，同学们选用下列实验器材进行实验：

A．电源E：电动势为4.0V，内阻不计

B．电压表V1：量程为0~3V，内阻约为1kΩ

C．电压表V2：量程为0~15V，内阻约为4kΩ

D．电流表A1：量程为0~3A，内阻约为0.1Ω

E.电流表A2：量程为0~0.6A，内阻约为0.6Ω

F.滑动变阻器R1：最大阻值为15Ω，额定电流为1.0A

G.滑动变阻器R2：最大阻值为150Ω，额定电流为1.0A

H.开关S，导线若干

（1）实验中电压表应选用_______，电流表应选用_______，滑动变阻器应选用_______。（填字母）。

（2）要求电压与电流从零开始变化，不改动已连接导线，在如图甲所示的实物图中把还需要连接的导线补上______。闭合开关前，应使滑动变阻器的滑片放在最_______端。（填“左”或“右”）

（3）根据图乙可知，小灯泡电阻随温度升高而_______（填“增大”“减小”或“不变”），小灯泡正常工作时的功率为_______W。（保留两位有效数字）

13．在测定一节干电池的电动势和内电阻的实验中，备有下列器材：

A．待测干电池（电动势约1.5 V，内电阻约1.0 Ω）

B．电压表V（量程0-3 V，内阻RV约为1 000 Ω）

C．电流表A（量程0-0.6 A，内阻RA约为1 Ω）

D．滑动变阻器R1（0-20 Ω，10 A）

E.开关和导线若干

（1）某同学设计了如图甲所示的（a）、（b）两个参考实验电路，其中合理的是_______图所示的电路；

（2）图乙为该同学根据（1）中选出的合理的实验电路，利用测出的数据绘出的U-I图线，则由图线可得被测电池的电动势E=________V，内阻r=________ Ω。（结果保留3位有效数字）

参考答案

1．C

【详解】

A．电源的电动势等于电源内非静电力做的功与通过电源的电荷量的比值．跟电源内非静电力做的功无关，跟通过电源的电荷量无关，A错误；

B．电动势等于电源没有接入电路时两极间的电压，B错误；

C．根据电动势的物理意义可知，电动势为1.5V，表明将1C的正电荷从电源负极移到正极，通过非静电力做功，将其它形式的能量1.5J转化为电能，C正确；

D．电源的电动势是表示电源把其他形式的能转化为电能本领强弱，电动势越大，表明电源转化电能的本领越强，D错误。故选C。

2．B

【详解】

A．由图示电路图可知，选择开关置于1时表头G与电阻并联，此时多用电表测电流，A错误；

B．由图示电路图可知，选择开关置于2时多用电表有内阻电源，此时多用电表可以测电阻，B正确；

C．由图示电路图可知，选择开关置于3时表头G与电阻串联，此时多用电表测电压，C错误；

D．由图示电路图可知，测量时电流由A表笔流入，由B表笔流出，D错误。故选B。

3．A

【详解】

A．由闭合电路欧姆定律可知

所以直线与U坐标轴的交点值表示断路，即I=0时的路端电压，约为1.49V，故A正确；

B．当U=0时，外电路短路，由图可知，当电流约为0.55A时，U=1.20V，故B错误；

C．由闭合电路欧姆定律可知可知图像斜率的绝对值是电源的内阻r，故C错误；

D．由图像，当电源两端短路时，电流为故D错误。故选A。

4．A

【详解】当调节滑动变阻器R使电动机停止转动时，可将电动机看作纯电阻，此时可求电动机内阻为重新调节R使电动机恢复正常运转，此时电动机输出功率为

故选A。

5．C

【详解】由串联分压和并联分流可知，改装电流表并联小电阻，改装电压表串联大电阻，表头相同，由于电流表A1的量程大于A2的量程，则可知电流表A1并联的电阻更小，总电阻也更小，电压表V1的量程大于V2的量程，则可知电压表V1串联的电阻更大，总电阻也更大，分析电路可知，两电流表并联，电压相等，则由欧姆定律可知电流表A1读数大于A2读数，由于电压相等，流过两表头的电流相等，则两电流表的偏角相同，两电压表串联然后和定值电阻并联，则由串联分压可知，电压表V1读数更大，串联电流相等，则电压表V1的偏转角等于电压表V2的偏转角，故C符合题意，ABD不符合题意。

故选C。

6．B

【详解】若把小量程的电流表G改装成大量程的电流表，根据并联电路的分流原理，需要并联电阻；若把小量程的电流表G改装成大量程的电压表，根据串联电路分压原理，需要串联一个大电阻，由

可知串联的电阻越大，量程就越大；所以由题图可知，该改装表为电压表，接、两个端点时，量程较大，故选B。

7．C

【详解】I-U图像的倒数表示电阻，则由题图可得故选C。

8．AC

【详解】AB．由图可知，R2与滑动变阻器R4串联后与R3并联后，再与R1串连接在电源两端，电容器与R3并联，当滑片向b移动时，滑动变阻器接入电阻减小，则电路中总电阻减小，由闭合电路欧姆定律可知电流增大，路端电压减小，R1两端的电压增大，故并联部分的电压减小，由欧姆定律可知流过R3的电流减小，则流过并联部分的电流增大，故电流表示数增大；因并联部分电压减小，而R2中电压增大，故电压表示数减小，故A正确，B错误；

C．因电容器两端电压减小，故电荷受到的向上电场力减小，则重力大于电场力，电荷向下运动，故C正确；

D．因R3两端的电压减小，由P=可知，R3上消耗的功率减小，故D错误。故选AC。

9．AC

【详解】AB．电源U-I图像的纵截距表示电源电动势E，斜率的绝对值表示电源的内阻r，则

故A正确，B错误；

C．电源的输出功率为故C正确；

D．电源的效率为故D错误。故选AC。

10．AD

【详解】带电油滴受到向下重力和向上的电场力，且电场力大小等于重力大小，由此判断出油滴带负电。
A．将R1的滑片向左移动，电阻R1阻值变小，根据串联电路电压规律，R3两端分得的电压变大，电容间的电场强度变大，带电油滴所受电场力变大，此时合力方向向上，带电油滴将向上运动，故A正确；

B．电阻R2的大小不影响电容两端电压和电路电流，则油滴仍保持静止，故B错误；

C ．R3的滑片向上滑动时，R3的阻值减小，根据串联电路电压规律，R3两端分得的电压变小，电容间的电场强度变小，带电油滴所受电场力变小，此时合力方向向下，带电油滴将向下运动，若将电容器的上极板a向右移动，根据

可知电容减小，但不会改变板间电压，场强也不会改变，所以油滴仍将向下运动，故C错误；

D．R3的滑片向上滑动时，R3的阻值减小，根据串联电路电压规律，R3两端分得的电压变小，电容间的电场强度变小，带电油滴所受电场力变小，此时合力方向向下，带电油滴将向下运动，若将电容器的上极板a向下移动，板间距离减小，根据

可使电场强度变大，回到原来的值，油滴可以保持静止，故D正确。

故选AD。

11．1.745    41.4    7.5

【详解】

[1]螺旋测微器读数为

1.5mm+24.5×0.01mm=1.745mm

[2]游标卡尺读数为

41mm+4×0.1mm=41.4mm

[3]多用电表选择开关此时指向直流电流挡，电表分度值为0.2mA，则此时所测电流为7.5mA。

12．B    E    F    见解析    左    增大    1.5

【详解】

（1）[1][2]小灯泡额定电压为3V，额定电流约为0.5A，为使电表的指针能有适当的摆动幅度从而减小读数误差，电压表应选B，电流表应选E。

[3]本实验需要小灯泡两端电压从零开始变化，所以滑动变阻器应采用分压式接法，为了便于控制分压，应选择最大阻值较小的F。

（2）[4]由于小灯泡正常发光时的电阻满足

所以为减少系统误差，电流表应采用外接法。实物图如图所示。

[5]为了保护电路元件，开关闭合后应先使分压部分的电压为零，则闭合开关前，滑片应置于最左端。

（3）[6]由题图乙可知小灯泡电阻随温度升高而增大。

[7]小灯泡正常工作时的功率为

13．（b）    D    1.45（1.44-1.46）    1.00（0.957-1.05）

【详解】

（1）[1][2]因电流表内阻与电源内阻很接近，故应选择相对电源来说的外接法；故选（b）电路；因电流表量程较大，故为了减少误差，滑动变阻器需选小电阻，故选D；

（2）[3][4]图象与纵坐标的交点为电源的电动势，故电动势

E=1.45 V

图象的斜率为电源的内阻r=Ω=1.00 Ω
