浙江省诸暨市2021-2022学年高二上学期期末考试通用技术含答案

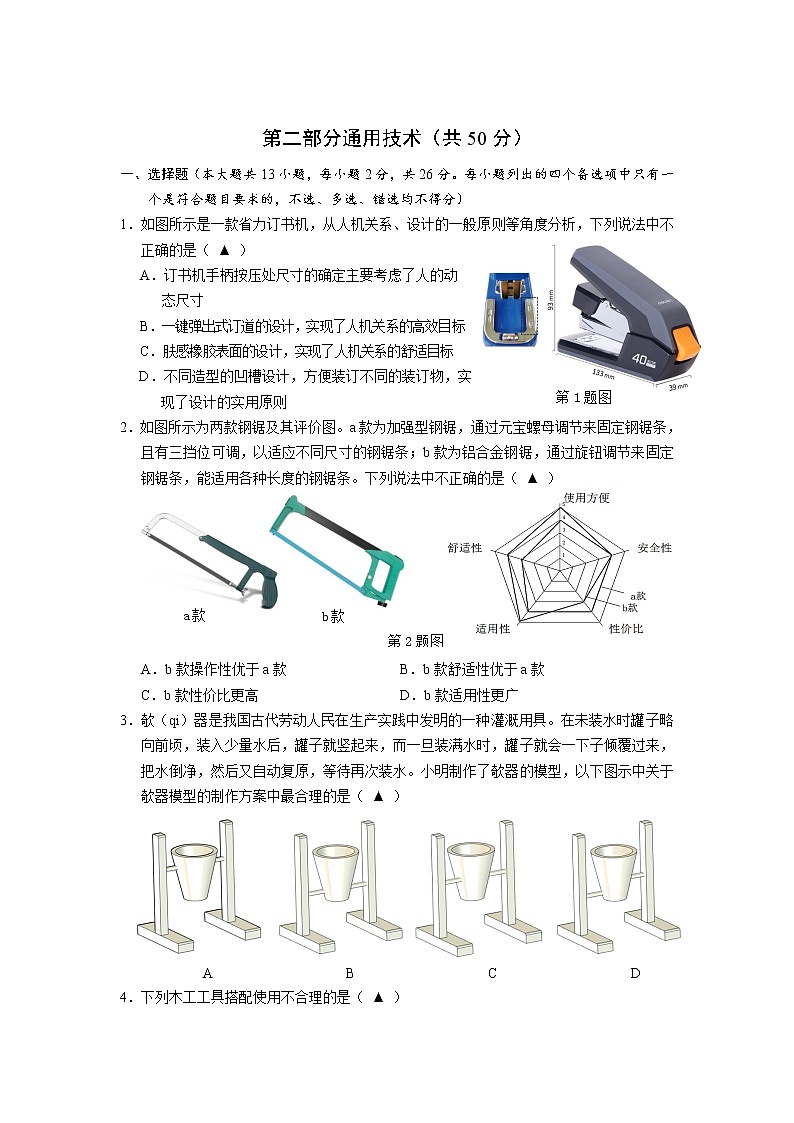

第二部分通用技术（共50分）

一、选择题（本大题共13小题，每小题2分，共26分。每小题列出的四个备选项中只有一个是符合题目要求的，不选、多选、错选均不得分）

1．如图所示是一款省力订书机，从人机关系、设计的一般原则等角度分析，下列说法中不正确的是（ ▲ ）

A．订书机手柄按压处尺寸的确定主要考虑了人的动

态尺寸

B．一键弹出式订道的设计，实现了人机关系的高效目标

C．肤感橡胶表面的设计，实现了人机关系的舒适目标

D．不同造型的凹槽设计，方便装订不同的装订物，实现了设计的实用原则

2．如图所示为两款钢锯及其评价图。a款为加强型钢锯，通过元宝螺母调节来固定钢锯条，且有三挡位可调，以适应不同尺寸的钢锯条；b款为铝合金钢锯，通过旋钮调节来固定钢锯条，能适用各种长度的钢锯条。下列说法中不正确的是（ ▲ ）

A．b款操作性优于a款     B．b款舒适性优于a款

C．b款性价比更高      D．b款适用性更广

3．欹（qi）器是我国古代劳动人民在生产实践中发明的一种灌溉用具。在未装水时罐子略向前顷，装入少量水后，罐子就竖起来，而一旦装满水时，罐子就会一下子倾覆过来，把水倒净，然后又自动复原，等待再次装水。小明制作了欹器的模型，以下图示中关于欹器模型的制作方案中最合理的是（ ▲ ）

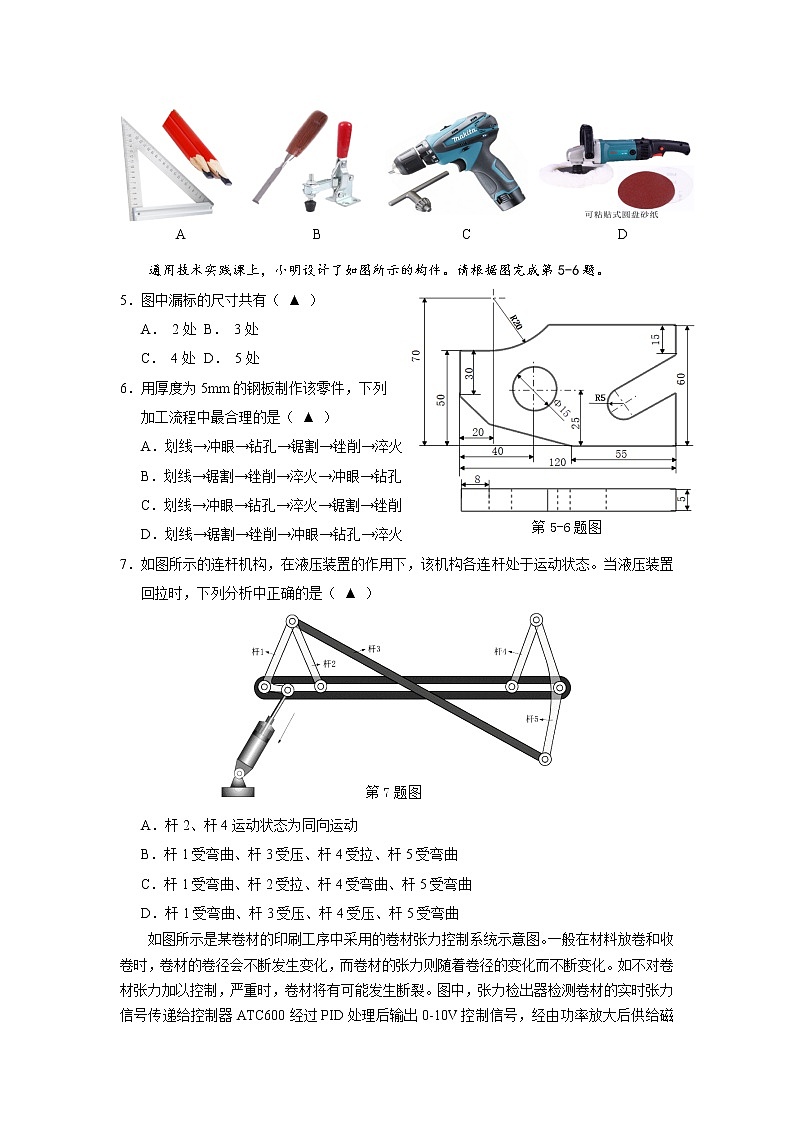

4．下列木工工具搭配使用不合理的是（ ▲ ）

通用技术实践课上，小明设计了如图所示的构件。请根据图完成第5-6题。

5．图中漏标的尺寸共有（ ▲ ）

A． 2处 B． 3处

C． 4处 D． 5处

6．用厚度为5mm的钢板制作该零件，下列

加工流程中最合理的是（ ▲ ）

A．划线→冲眼→钻孔→锯割→锉削→淬火

B．划线→锯割→锉削→淬火→冲眼→钻孔

C．划线→冲眼→钻孔→淬火→锯割→锉削

D．划线→锯割→锉削→冲眼→钻孔→淬火

7．如图所示的连杆机构，在液压装置的作用下，该机构各连杆处于运动状态。当液压装置回拉时，下列分析中正确的是（ ▲ ）

A．杆2、杆4运动状态为同向运动

B．杆1受弯曲、杆3受压、杆4受拉、杆5受弯曲

C．杆1受弯曲、杆2受拉、杆4受弯曲、杆5受弯曲

D．杆1受弯曲、杆3受压、杆4受压、杆5受弯曲

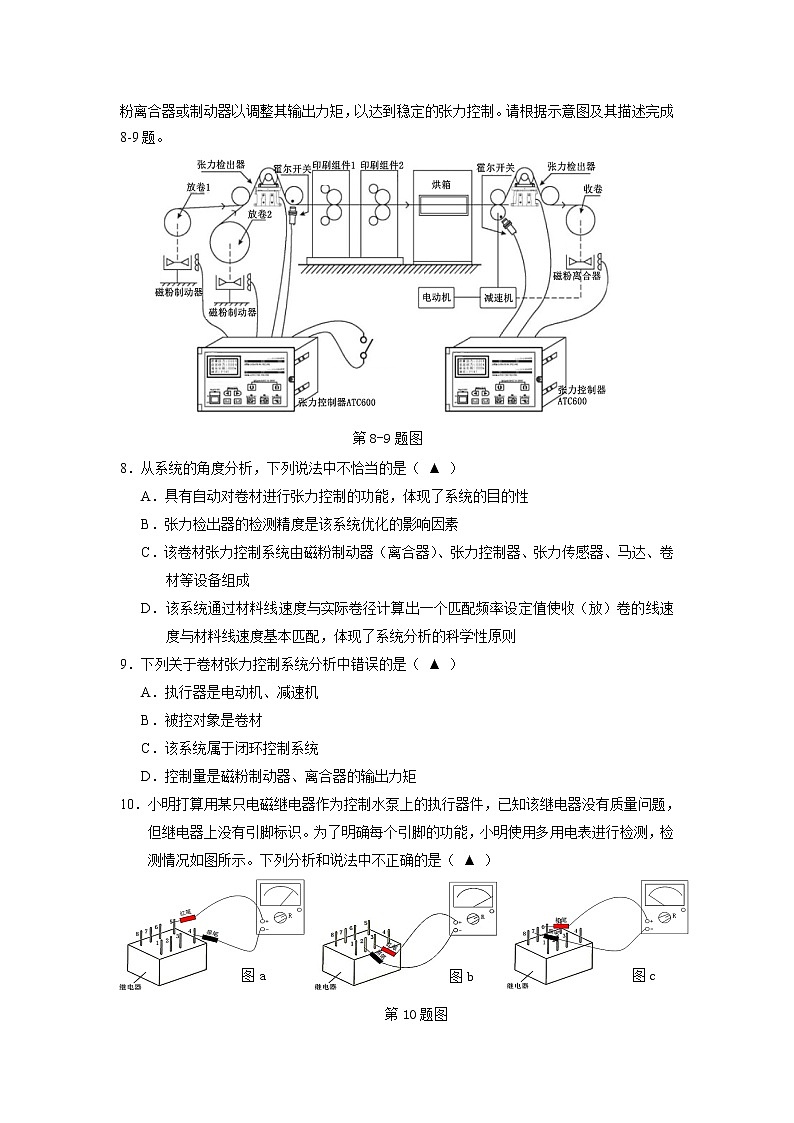

如图所示是某卷材的印刷工序中采用的卷材张力控制系统示意图。一般在材料放卷和收卷时，卷材的卷径会不断发生变化，而卷材的张力则随着卷径的变化而不断变化。如不对卷材张力加以控制，严重时，卷材将有可能发生断裂。图中，张力检出器检测卷材的实时张力信号传递给控制器ATC600经过PID处理后输出0-10V控制信号，经由功率放大后供给磁粉离合器或制动器以调整其输出力矩，以达到稳定的张力控制。请根据示意图及其描述完成8-9题。

8．从系统的角度分析，下列说法中不恰当的是（ ▲ ）

A．具有自动对卷材进行张力控制的功能，体现了系统的目的性

B．张力检出器的检测精度是该系统优化的影响因素

C．该卷材张力控制系统由磁粉制动器（离合器）、张力控制器、张力传感器、马达、卷材等设备组成

D．该系统通过材料线速度与实际卷径计算出一个匹配频率设定值使收（放）卷的线速度与材料线速度基本匹配，体现了系统分析的科学性原则

9．下列关于卷材张力控制系统分析中错误的是（ ▲ ）

A．执行器是电动机、减速机

B．被控对象是卷材

C．该系统属于闭环控制系统

D．控制量是磁粉制动器、离合器的输出力矩

10．小明打算用某只电磁继电器作为控制水泵上的执行器件，已知该继电器没有质量问题，但继电器上没有引脚标识。为了明确每个引脚的功能，小明使用多用电表进行检测，检测情况如图所示。下列分析和说法中不正确的是（ ▲ ）

A．用多用电表R“X10Ω”挡测量继电器的引脚4、5，如图a所示，则引脚4、5为线圈引脚

B．该继电器有两个静触点

C．用多用电表R“X1Ω”挡测量继电器的引脚2、3，如图b所示，则引脚2、3为常闭触点

D．用多用电表R“X1Ω”挡测量继电器的引脚6、7，如图c所示，则引脚6、7可能为常开触点

11．以下为发光二极管的显示电路，可以用直流、交流和三极管等驱动。其中电路不可用的是（ ▲ ）

12．如图所示电路，下列分析中不正确的是（ ▲ ）

A．S1接地，S2接电源，V2不发光 B．S1接地，S2接地，V2发光

C．S1接电源，S2接地，V2不发光 D．S1电源，S2接电源，V2不发光

13．如图所示为小明设计的种植花卉大棚湿度控制电路，其中电机M为加湿水泵电机，湿敏电阻Rs阻值随湿度变化如表所示，Rp1、Rp2均调至2kΩ。已知比较器的IC1输入输出关系为V+＞V-时，输出高电平；V+＜V-时，输出低电平。下列分析中错误的是（ ▲ ）

A．水泵电机工作时，J-1闭合、J-2断开  B．该湿度控制电路控制的上限湿度为90%

C．该湿度控制电路控制的下限湿度为70%  D．三极管V1应工作在开关状态

二、非选择题(本大题共4小题，第14小题6分，第15小题 9 分，第16小题3分，第17小题6分，共24 分)

14．如图a所示为智能浇花器的控制示意图，适用于户外花园、阳台、绿化植物、蔬菜浇淋等浇水灌溉的场合，有多种喷头随意搭配使用，可雾化和线条同时出水，也可完全关闭不出水，操作简单，调节灵活。可自动定时控制花园浇水，有6组可编程定时设置，每次浇水时长1s—99m59s。当下雨天有水落入感应槽到达一定的水量，超过设定值后，电磁阀关闭，浇花器就会暂停浇水程序，等感应槽里的水自然蒸发后或自行擦干后浇花器就会恢复按照之前设置的程序运行。请根据示意图和描述，完成以下任务：

（1）如图b中所示，符号表示雨水感应图标，当感应图标闪烁时，以下情况中最有可能的是▲（在“A．雨水感应器开始工作；B．雨水感应槽内有水；C．定时装置存在故障”中选择合适的选项，将序号填入“▲”处）；

（2）该雨水感应智能控制子系统的控制方式、手段属于▲（在“A．开环、电子控制；B．闭环、电子控制；C．开环、电动控制；D．闭环、电动控制”中选择合适的选项，将序号填入“▲”处）；

（3）下列不属于雨水感应智能控制子系统的干扰因素的是▲（在“A．自来水水压；B．电压的波动；C．土壤的干湿程度”中选择合适的选项，将序号填入“▲”处）；

（4）浇花器暂停浇水程序后，等感应槽里的水自然蒸发后或自行擦干后浇花器就会恢复按照之前设置的程序运行，体现了系统的▲（在“A．整体性；B．动态性；C．环境适应性”中选择合适的选项，将序号填入“▲”处）；

（5）小明家的花园在采购了该智能浇花器控制系统后，因还有部分盆栽植物浇不到水，小明用饮料瓶、吸管等材料制作了盆栽植物的自动浇水装置，以下方案中不合理的是▲。

15．小明发现学校讲台上的高拍仪（如图a所示）已经损坏，无法完成拍摄、扫描等功能，给教学带来了许多不便。小明准备用木材重新设计制作一个高拍仪支架，用手机代替摄像头完成拍摄和扫描，再投屏到教室的电子白板上的方案来代替高拍仪。目前小明已经完成了主体支架部分的设计制作（如图b所示），请你帮助小明设计该支架的手机夹持部分，实现与主体支架的前端（图c）的连接固定，要求如下：

①能夹持住不同尺寸的主流手机（手机参考尺寸：长125mm-165mm，宽65mm-85mm，厚7mm-9mm）；

②夹持手机后，结构稳固；

③能实现从俯拍到向前拍摄的不同角度调节；

④操作简便、省力；

⑤材料为长度足够，截面为20mm×30mm的杉木条，以及不同尺寸的元宝螺帽、螺栓若干。

请完成以下任务：

（1）该装置可以提高教师的教学效果，切实有效保障学生的学习效率，体现了技术可以▲（在“A．保护人；B．解放人；C．发展人”中选择合适的选项，将序号填入“▲”处）；

（2）设计该装置时，可以不考虑的因素是  ▲  （在“A．安装方式；B．支架的高度；C．杉木条截面尺寸”中选择合适的选项，将序号填入“▲”处）；

（3）画出该支架手机夹持部分的设计草图，必要时可用文字说明；

（4）在设计草图上标注主要尺寸；

（5）小明准备在装置完成后进行如下技术试验，其中不合理的是  ▲  （在“A．夹持不同型号手机，看是否能稳固夹持住；B．调节手机夹持部分，看能否实现不同角度拍摄；C．夹持住手机后，调节支架高度，观察拍摄内容是否清晰”中选择合适的选项，将序号填入“▲”处）。

16．请补齐三视图中所缺的3条图线（超过3条图线倒扣分）。

17．如图1所示为小明设计的保温箱温度控制电路，想将保温箱内的温度控制在37℃—40℃之间，电路中所用的芯片为555芯片，根据描述和电路图，完成以下任务：

（1）图1中的热敏电阻选用的是  ▲  （在“A．正温度系数热敏电阻；B．负温度系数热敏电阻”中选择合适的选项，将序号填入“▲”处）；

（2）小明在调试电路时发现电路有问题，在下限温度37℃时调试好RP1的阻值使电热丝开始加热，当温度上升至40℃时，加热丝并没有停止加热。小明重新设计并搭建了如图2所示的电路，Rt1、Rt2特性一样，并调试好保温箱37℃-40℃的温度区间控制。现小明想将保温箱的温度设置成36℃—41℃之间，调节上限、下限的措施分别是  ▲  、  ▲  （在“A．调大Rp1； B．调小Rp1；C．调大Rp2；D．调小Rp2”中选择合适的选项，将序号填入“▲”处）；

（3）小明使用保温箱一段时间后，发现加热器出现了无法加热的情况。下列原因中可能造成该现象的是  ▲  （在“A．555集成电路3脚接地； B．二极管V2虚焊；C．电阻Rp1、Rp2同时被短路”中选择合适的选项，将序号填入“▲”处）；

（4）小明认为还能用手头的四2输入与非门电路的集成芯片对555芯片进行替换，请你帮助小明在图3虚线框1中用数量最少的与非门完成电路的设计，要求Rt1、Rt2检测上下限温度的功能不变，实现电路原功能。

通用技术部分参考答案

一、选择题

二、非选择题

14.（1）B（1分）（2）A（1分）（3）C （1分）（4）A （1分）（5）C（2分）

15.（1）B（1分）（2）B （1分）（5）C （1分）

（3）（4）

参考草图如图所示，共4分，具体评分如下：

①     能实现与主体支架的前端的连接固定1分

②     能夹持不同宽度的手机 1分

③     能实现夹持不同厚度的手机 1分

④     能实现从俯拍到向前拍摄的不同角度调节 1分

（注：要求必须用杉木条完成设计）

尺寸标注主要标注宽65mm-85mm、厚7mm-9mm、等尺寸，标注其中两项正确得2分。

16.

17.（1）A   （1分）

（2）C 、B（顺序不可调换）（各1分）

（3）C  （1分）

（4）全部答对得2分
