2021-2022学年山东省莱芜市第四中学高二上学期第二次质量检测物理试题（解析版）

绝密★启用前

山东省莱芜市第四中学2021-2022学年高二上学期第二次质量检测物理试卷

                                          2021.10.7

第I卷（选择题）

一、单选题（共8小题，每小题3分，共24分）

1．对电流的理解，下列说法正确的是（　　）

A．电流的方向总是从电源的正极流向负极

B．通过导体横截面的电荷量的多少就是电流的大小

C．恒定电流是由恒定电场产生的

D．在电解液中有自由的正离子和负离子，电流的方向不能确定

2．两根不同材料制成的均匀电阻丝，长度之比l1∶l2＝5∶2，直径之比d1∶d2＝2∶1，给它们加相同的电压，通过它们的电流之比为I1∶I2＝3∶2，则它们的电阻率的比值为（　　）

A． B． C．   D．

3．一个电流表的满偏电流Ig=2mA，内阻为800Ω，要把它改装成一个量程为10V的电压表，则应在电流表上（　　）

A．串联一个5kΩ的电阻           B．并联一个5kΩ的电阻

C．串联一个4.2kΩ的电阻         D．并联一个4.2kΩ的电阻

4．某同学测量一个圆柱体工件的电阻率，分别使用游标卡尺和螺旋测微器测量圆柱体工件的直径和长度，某次测量的示数如图甲和乙所示，下列读数都正确的是

A．4.83cm  5.387mm         B．5.03cm  5.313mm

C．5.93cm  5.813mm         D．6.03cm  6.313mm

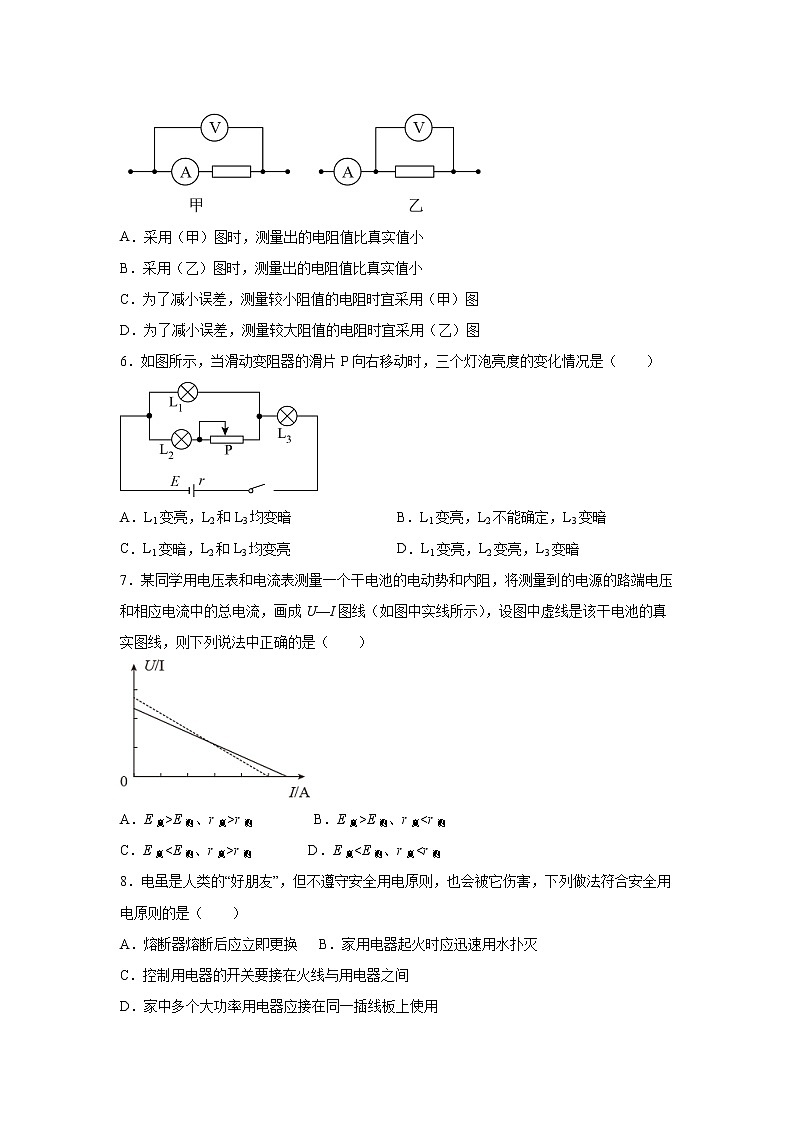

5．用电流表和电压表测电阻时，可以有如图所示的两种方法把电压表和电流表连入电路．对于这两个电路下列说法中正确的是（　　）

A．采用（甲）图时，测量出的电阻值比真实值小

B．采用（乙）图时，测量出的电阻值比真实值小

C．为了减小误差，测量较小阻值的电阻时宜采用（甲）图

D．为了减小误差，测量较大阻值的电阻时宜采用（乙）图

6．如图所示，当滑动变阻器的滑片P向右移动时，三个灯泡亮度的变化情况是（　　）

A．L1变亮，L2和L3均变暗 B．L1变亮，L2不能确定，L3变暗

C．L1变暗，L2和L3均变亮 D．L1变亮，L2变亮，L3变暗

7．某同学用电压表和电流表测量一个干电池的电动势和内阻，将测量到的电源的路端电压和相应电流中的总电流，画成U—I图线（如图中实线所示），设图中虚线是该干电池的真实图线，则下列说法中正确的是（　　）

A．E真>E测、r真>r测             B．E真>E测、r真<r测

C．E真<E测、r真>r测            D．E真<E测、r真<r测

8．电虽是人类的“好朋友”，但不遵守安全用电原则，也会被它伤害，下列做法符合安全用电原则的是（　　）

A．熔断器熔断后应立即更换   B．家用电器起火时应迅速用水扑灭

C．控制用电器的开关要接在火线与用电器之间

D．家中多个大功率用电器应接在同一插线板上使用

二、多选题（每小题4分，共16分，选不全的得2分）

9．某导体中的电流随其两端电压的变化情况如图所示，则下列说法中正确的是（　　）

A．加5 V电压时，导体的电阻约是5 Ω

B．加12 V电压时，导体的电阻约是9Ω

C．由图可知，随着电压的减小，导体的电阻不断增大

D．由图可知，随着电压的增大，导体的电阻不断增大

10．下列家用电器工作时，把电能主要转化为内能的是（　　）

A．电饭煲 B．电风扇

C．电水壶 D．吸尘器

11．如图所示的电路图中，电源电动势E=3V，电源内阻r=3，定值电阻R1=2，滑动变阻器R2的阻值在0~6范围内可调，以下说法正确的是（　　）

A．当R2=0时，电阻R1消耗的功率最大，最大值为0.72W

B．当R2=1时，电源的输出功率最大，最大值为0.75W

C．当R2=5时，电阻R2消耗的功率最大，最大值为0.45W

D．当R2=5时，电阻R2消耗的功率最大，最大值为0.75W

12．下列做法，符合安全用电规范的有

A．插拔电器插头前，先把湿手擦干    B．把多个大功率电器插在同一个插线板上

C．发现电线裸露后，立即请专业人员更换电线

D．移动用电设备时可以不断开电源

第II卷（非选择题）

三、实验题（每空2分，共14分）

13．（1）用多用电表的欧姆挡测量阻值约为几十千欧的电阻Rx，以下给出的是可能的操作步骤，其中S为选择开关，P为欧姆调零旋钮，把你认为正确的步骤前的字母按合理的顺序填写在横线上______；

a．旋转S使其尖端对准欧姆挡×1k

b．将两表笔分别连接到被测电阻的两端，读出Rx的阻值后，断开两表笔

c．旋转S使其尖端对准欧姆挡×100

d．将两表笔短接，调节P使指针对准刻度盘上欧姆挡的零刻度，断开两表笔

e．旋转S使其尖端对准交流500V挡，并拔出两表笔

根据图所示指针位置，此被测电阻的阻值约为______Ω；

（2）下列关于用多用电表欧姆挡测电阻的说法中正确的是______。

A．测电阻时如果指针偏转角过大，应将选择开关S拨至倍率较小的挡位，重新调零后测量

B．测量电阻时，如果红、黑表笔分别插在负、正插孔，则会影响测量结果

C．测量电路中的某个电阻，应该把该电阻与电路断开

D．测量阻值不同的电阻时都必须重新调零

14．某同学在老师讲完电化学知识以后，用两个土豆串联做了一个电池，土豆电池的内阻大约为几百欧到几千欧姆，甚至更大。为了测定该电池的电动势和内阻，该同学利用闭合电路欧姆定律，设计的实验电路应为图中的图___________（填甲或乙），通过调节滑动变阻器得到多组、数据，依据、数据绘得的图象如图丙，则电池电动势为___________（保留三位有效数字），内阻为___________，实验中内阻的测量结果比真实值___________。（填偏大、偏小或相等）

四、解答题（15题10分，16题10分，17题12分，18题14分，要有必要的文字叙述）

15．在某次闪电中，持续时间为0.5 s，所形成的平均电流为6.0×104A，若闪电过程中电荷以0.5A的电流通过电灯，试求该次闪电产生的电流可供电灯照明时间为多少？

16．如图所示的两个串联电阻R1＝12 kΩ，R2＝36 kΩ，A、B两端的电压保持15 V不变，那么，

（1）若开关S断开，R1、R2两端的电压分别是多少？

（2）如果电压表的内阻是12 kΩ，当S分别与C、D接触时电压表的读数分别是多少？

17．在用电压表和电流表测量某种金属丝的电阻率时，用刻度尺测得金属丝长度为，用螺旋测微器测得金属丝的直径为，两电表的示数分别如图所示（电压表量程，电流表量程）。请计算，该金属丝的电阻率是多少。

18．如图所示，变阻器R2的最大电阻是10Ω，R3＝5Ω，电源的内电阻r＝1Ω，当电键S闭合，变阻器的滑片在中点位置时，电源的总功率为16W，电源的输出功率为12 W.此时电灯R1正常发光，求：

（1）电灯阻值R1是多少？(设R1阻值恒定不变)

（2）当电键S断开时，要使电灯正常工作，应使变阻器的电阻改变为多少？

参考答案

1．C   A．在电源外部电流的方向总是从电源的正极流向负极，在电源内部，电流的方向总是从电源的负极流向正极，故A错误；

B．根据电流的概念：单位时间内通过导体横截面的电荷量的多少就是电流的大小，知B错误；

C．恒定电流是由导体两端稳定的电压形成的，电源的作用就是在导体两端加上稳定的电压，从而在导体内部形成恒定电场而产生恒定电流，故C正确；

D．电流是有方向的，电流的方向是人为规定的，物理上规定正电荷定向移动的方向为电流的方向，则负电荷定向一定的方向一定与电流方向相反，故A错误。

2．D【详解】根据可知，两电阻丝的电阻之比为，两电阻丝的横截面积之比为，根据电阻定律得，所以

3．C【详解】把电流表改装成电压表，需要串联一个电阻分压，根据欧姆定律可得串联电阻阻值

4．B【详解】甲的读数：5cm+0.01mm×3=5.03cm；乙的读数：5mm+0.01mm×31.3=5.313mm。

5．B【详解】AD．采用（甲）图时，由于电流表的分压作用，则电压的测量值偏大，根据

可知，测量出的电阻值比真实值大，为了减小误差，测量较大阻值的电阻时宜采用（甲）图，选项AD错误；BC．采用（乙）图时，由于电压表的分流作用，使得电流的测量值偏大，根据可知，测量出的电阻值比真实值小，了减小误差，测量较小阻值的电阻时宜采用（乙）图，选项B正确；C错误；

6．C【详解】当滑动变阻器的滑动触头P向右移动时，变阻器接入电路的电阻减小，并联部分的电阻减小，外电路的总电阻减小，根据闭合电路欧姆定律得，电路中总电流I增大，L3变亮 E、R3、r都不变，I增大，则U减小，I1减小，L1变暗

流过L2的电流I增大，I1减小，I2增大，则L2变亮。

7．A【详解】根据U=E-Ir

可知U-I图像在U轴上的截距等于电动势E，直线的斜率等于内阻r，由图像可知

E真>E测r真>r测

8．C【详解】A．熔断器熔断后，应先找出原因再更换，A错误；

B．家用电器起火时，应先切断电源再救火，不能用水去灭火，而要用盖土、盖沙的方法灭火，B错误；

C．开关必须接在火线与用电器之间，这样在断开开关时，能“切断”火线，用电器不会带电，C正确；

D．家中多个大功率用电器不能同时接在同一插线板上使用，否则会因电路中电流的过大而引起火灾，D错误。

9．AD【详解】A．加5 V电压时，电流为1.0A，由欧姆定律可知

B．由图可知，当加12 V电压时，电流约为1.5A，则导体的电阻约为

CD．由图可知，随电压增大，图线的斜率k减小，在图象中，斜率表示电阻的倒数，即可知随着电压的减小，导体的电阻不断减小，随电压增大，导体的电阻不断增大，

10．AC【详解】电风扇和吸尘器把电能主要转化为机械能，电饭煲及电水壶把电能主要转化为内能，故选AC。

11．ABC【详解】A．当R2=0时，电路中电流最大，电阻R1消耗的功率最大，最大值为

B．当，即R2=1时，电源的输出功率最大，最大值为

CD．当 时，电阻R2消耗的功率最大，最大值为

12．AC【详解】

A、水是电的导体，用湿手插拔电器插头，很容易发生触电事故，所以插拔电器插头前，先把湿手擦干，故选项A正确；

B、家庭电路中把多个大功率电器插在同一个插线板上，则会使电路中电流过大，而引起火灾，故选项B错误；

C、电线裸露在外，若有电时，容易发生触电事故，所以发现电线裸露后，立即请专业人员更换电线，故选项C正确；

D、移动用电设备时为防止漏电，发生触电事故，故要先断开电源，故选项D错误．

13．adbe    1.5×104    AC

【详解】

(1)[1]测量几十千欧的电阻，使用前应先选择×1k挡位，进行欧姆调零，再进行测量。使用完毕应将选择开关置于“OFF”位置或者交流电压最高档，拔出电笔。则正确的操作步骤是adbe；

[2]欧姆表的示数乘以相应挡位的倍率即待测电阻的阻值；

(2)[3]A．欧姆挡更换规律“大小，小大”，即当指针偏角较大时，表明待测电阻较小，应换较小的挡位；反之应换较大的挡位，故A正确；

B．在多用电表选用欧姆挡时，红、黑表笔插在哪个接口其实并不影响定值电阻的测量结果，B错误；

C．用多用电表欧姆挡，只能测孤立电阻（不能测含电源电路），故C正确；

D．用多用电表欧姆挡测电阻时只需在换挡时调零，所以D错误。

故选AC。

14．甲            偏大

【详解】[1]土豆电池内阻较大，电流表内阻很小，电流表采用内接法电压表分流造成的实验误差较大，电流表采用外接法时电流表分压造成的实验误差较小，为减小实验误差，应采用电流表外接法，应选择图甲所示电路。

[2]从图中可以看出电源电动势为1.60V。[3]内阻为

[4]电流表采用外接法，电源内阻测量值等于真实值与电流表内阻之和，电源内阻测量值偏大。

15．6×104s【详解】该次闪电过程中产生的电荷量为q=I1t1=6.0×104×0.5C=3×104C

若流过电灯，可供照明的时间t2==6×104s

16．（1）3.75 V，11.25 V；（2）V，V

【详解】（1）S断开，R1与R2串联，根据串联电路的电压特点知

（2）当S与C接触时，电压表与R1并联，并联电阻

R并＝

则并联支路电压U并＝

同理，当S与D接触时

17．

【详解】

电压表读数为电流表读数为电阻丝电阻为

根据电阻定律得

18．（1）2.5Ω；（2）6.5Ω

【详解】（1）当电键S闭合时，由P总－P出＝I2r，得

由P总＝EI，得

路端电压U＝E－Ir＝8V－2×1V＝6V

通过R3的电流为

通过电灯的电流为I2＝I－I3＝(2－1.2) A＝0.8 A

电灯R1的阻值

（2）由部分电路欧姆定律得U＝I3R3     I＝I3＋I1     I1＝I－I3＝(2－1.2) A＝0.8 A

又可知电灯额定电流I额＝0.8 A

由闭合电路欧姆定律得E＝I额(r＋R1＋R2)

由上式并代入数据得R2＝6.5 Ω
