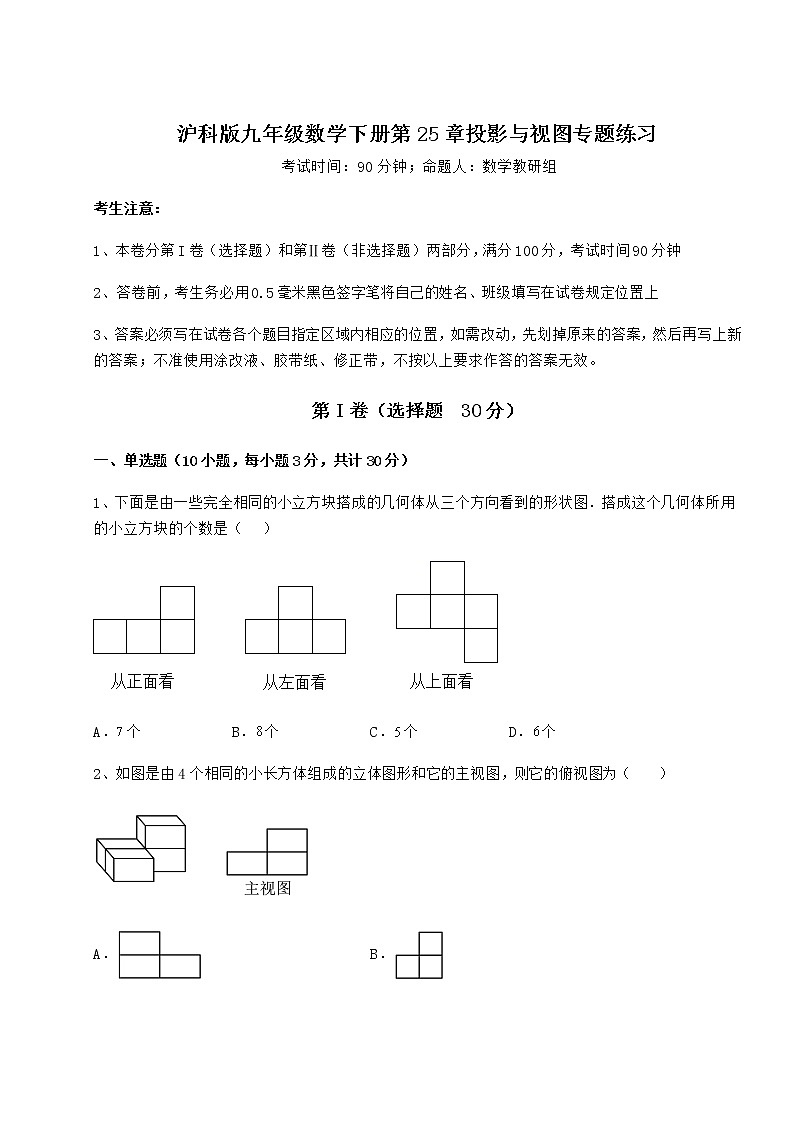

沪科版九年级数学下册第25章投影与视图专题练习 考试时间：90分钟；命题人：数学教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题  30分）一、单选题（10小题，每小题3分，共计30分）1、下面是由一些完全相同的小立方块搭成的几何体从三个方向看到的形状图．搭成这个几何体所用的小立方块的个数是（   ）A．个 B．个 C．个 D．个2、如图是由4个相同的小长方体组成的立体图形和它的主视图，则它的俯视图为（　　）A． B．C． D．3、如图所示的几何体的主视图是（　　）A． B． C． D．4、如图，由一个圆柱体和一个长方体组成的几何体，其左视图是（    ）A． B． C． D．5、用小立方块搭一个几何体，使得它的主视图和俯视图如图所示，则最少需要小立方块的个数为（    ）A．6 B．7 C．10 D．16、如图是一个几何体的实物图，则其主视图是（    ）A． B． C． D．7、如图，是由若干个完全相同的小正方体组成的一个几何体的主视图和俯视图，若这个几何体最多由m个小正方体组成，最少由n个小正方体组成，则2m﹣n＝（　　）A．10 B．11 C．12 D．138、图中几何体的左视图是（      ）A． B．C． D．9、某几何体从三个方向看到的平面图形都相同，这个几何体可以是（    ）A． B．C． D．10、如图是由6个完全相同的小正方体组成的立体图形，这个立体图形的三视图中（　　）A．主视图和俯视图相同 B．主视图和左视图相同C．俯视图和俯视图相同 D．三个视图都相同第Ⅱ卷（非选择题  70分）二、填空题（5小题，每小题4分，共计20分）1、一个立体图形，从正面看到的形状是，从左面看到的形状图是．搭这样的立体图形，最少需要________个小正方体，最多可以有________个正方体．2、下面是由一些相同的小正方体构成的几何体从三个方向看到的图形，至少要_______个小正方体构成这个几何体．3、如图是某几何体的三视图（其中主视图也称正视图，左视图也称侧视图）．已知主视图和左视图是两个全等的矩形．若主视图的相邻两边长分别为2和3，俯视图是直径等于2的圆，则这个几何体的体积为_______．4、如图是某几何体的三视图，该几何体是_____．5、一个立体图形的三视图如图所示，根据图中数据求得这个立体图形的侧面积为____________．三、解答题（5小题，每小题10分，共计50分）1、从正面、左面、上面观察如图所示的几何体，分别画出你所看到的几何体的形状．2、如图，是由一些大小相同的小正方体组合成的简单几同体，请在下面方格纸中分别画出从它的左面和上面看到的形状图．3、如图，是由一些大小相同的小正方体组合成的简单几何体．（1）图中有_______块小正方体；（2）该几何体从正面看所得到的平面图形如图所示，请你在下面方格纸中分别画出从左边看和从上边看它所得到的平面图形．4、一个几何体由大小相同的小立方块搭成，箭头所指的为正面，请画出从正面、左面、上面看到的几何体的形状图．5、从正面、左面、上面观察如图所示的几何体，分别画出你所看到的几何体的形状图． -参考答案-一、单选题1、D【分析】从俯视图中可以看出最底层小正方体的个数及形状，从主视图和左视图可以看出每一层小正方体的层数和个数，从而算出总的个数．【详解】解：综合主视图，俯视图，左视图，底层有5个正方体，第二层有1个正方体，所以搭成这个几何体所用的小立方块的个数是6，故选D．【点睛】考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”就更容易得到答案．2、C【分析】先根据主视图可得出观察这个立体图形的正面，再根据俯视图的定义（从上面观察物体所得到的图形叫做俯视图）即可得．【详解】解：由题意得：观察这个立体图形的正面如下：则它的俯视图为故选：C．【点睛】本题考查了三视图，掌握理解俯视图的定义是解题关键．3、A【分析】根据从正面看得到的图形是主视图，可得答案．【详解】解：从正面看，如图：故选：A．【点睛】此题考查小正方体组成的几何体的三视图，正确掌握几何体三视图的画法是解题的关键．4、A【分析】从左边看过去：可以看到上下两个宽度相同的长方形，从而可以得到左视图.【详解】解：从左边看过去：可以看到上下两个宽度相同的长方形，所以一个圆柱体和一个长方体组成的几何体，其左视图是A选项中的图形，故选A【点睛】本题考查的是三视图，掌握“三视图中的左视图”是解本题的关键，注意的是能看到的棱要以实线来体现，看不见的棱要以虚线来体现.5、C【分析】从主视图和左视图考虑几何体的形状，从俯视图看出几何体的小立方块最少与最多的数目，利用口诀“俯视图打地基，主视图疯狂盖，左视图拆违章”求解即可．【详解】解：由主视图可知，它自下而上共有3列，第一列3块，第二列2块，第三列1块．由俯视图可知，它自左而右共有3列，第一列与第二列各3块，第三列1块，从空中俯视的块数只要最底层有一块即可．因此，综合两图可知这个几何体的形状不能确定；并且最少时为第一列中有一个三层，其余为一层，第二列中有一个二层，其余为一层，第三列一层，共10块．故选：C．【点睛】题目主要考查对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查，掌握口诀“俯视图打地基，主视图疯狂盖，左视图拆违章”是解题关键．6、C【分析】找到从正面看所得到的图形即可．【详解】解：从正面看可得到一个矩形和一个下底和矩形相邻的梯形的组合图．故选：C．【点睛】本题考查了三视图的知识，主视图是从物体的正面看得到的视图．7、B【分析】根据几何体的主视图和俯视图，可得最下面一层有4个正方体，中间一层最多有3个正方体，最少有2个正方体，最上面一层最多有2个正方体，最少有1个正方体．【详解】解：由三视图可知：最下面一层有4个正方体，中间一层最多有3个正方体，最少有2个正方体，最上面一层最多有2个正方体，最少有1个正方体，∴m＝4+3+2＝9，n＝4+2+1＝7，∴2m﹣n＝2×9﹣7＝11．故选B．【点睛】本题主要考查了三视图确定小立方体个数以及代数式求值，解题的关键在于能够熟练掌握根据三视图判断小立方体的个数．8、B【分析】根据左视图是从物体左面看，所得到的图形进行解答即可．【详解】解：图中几何体的左视图是：故选：B．【点睛】本题主要考查了简单组合体的三视图，解题的关键是掌握主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．9、C【分析】根据三视图判断即可；【详解】的左视图、主视图是三角形，俯视图是圆，故A不符合题意；的左视图、主视图是长方形，俯视图是三角形，故B不符合题意；的主视图、左视图、俯视图都是正方形，故C符合题意；的左视图、主视图是长方形，俯视图是圆，故D不符合题意；故选C．【点睛】本题主要考查了几何体三视图的判断，准确分析是解题的关键．10、B【分析】主视图是从物体的正面看得到的视图，左视图是从物体的左面看得到的视图，俯视图是从物体的上面看得到的视图．【详解】解：主视图和左视图相同，均有三列，小正方形的个数分别为1、2、1；俯视图也有三列，但小正方形的个数为1、3、1．故选：B．【点睛】本题考查简单组合体的三视图，掌握三视图的画法是正确判断的前提，画三视图时应注意“长对正，宽相等、高平齐”．二、填空题1、6    10    【分析】根据题中所给的正面的形状和左面的形状即可得．【详解】解：根据题中所给的正面的形状和左面的形状可知，最少需要6个，将小正方体横着摆5个，再在任意一个小正方体的后面放一个小正方体；最多需要10个，将小正方体横着摆5个，再在每一个小正方体的后面放一个小正方体；故答案为：6，10．【点睛】本题考查了三视图，解题的关键是根据三视图得出立体图形．2、7【分析】从正面入手，再结合左面和上面在大脑中构建它的立体图，并借助画图得出答案．【详解】得出如下立体图即可轻松数出小正方体的个数为7个故答案为7【点睛】本题考查由三视图推测立体图，考查学生的空间想象能力，结合三个方向的图去构建空间立体图形是解题关键．3、【分析】由三视图判断出几何体的形状以及相关长度，根据圆柱的体积公式计算即可．【详解】解：由三视图可知：该几何体是圆柱，该圆柱的底面直径为2，高为3，∴这个几何体的体积为=，故答案为：．【点睛】本题考查了几何体的三视图，圆柱的体积，解题的关键是判断出该几何体为圆柱．4、圆柱【分析】由主视图和左视图确定是柱体，锥体还是球体，再由俯视图确定具体形状．【详解】根据主视图和左视图为矩形判断出是柱体，根据俯视图是圆形可判断出这个几何体应该是圆柱．故答案为：圆柱．【点睛】本题考查了学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．5、15π【分析】由三视图可知这个立体图形是底面半径为3，高为4的圆锥，利用勾股定理求出其母线长，据此可以求得侧面积．【详解】由三视图可知圆锥的底面半径为3，高为4，所以母线长为=5，所以侧面积为== 3× 5π= 15π，故答案为：15π．【点睛】本题主要考查了由三视图确定几何体和求圆锥的侧面积，涉及勾股定理，牢记公式是解题的关键，难度不大．三、解答题1、见解析【分析】读图可得，主视图有3列，每列小正方形数目分别为2，1，1；左视图有1列，小正方形数目分别为2；俯视图有3行，每行小正方形数目分别为1，1，1．【详解】如图所示：【点睛】此题考查作图-三视图，解题关键在于掌握作图法则.2、图见解析．【分析】根据左视图和俯视图的画法即可得．【详解】解：画图如下：【点睛】本题考查了左视图和俯视图，熟练掌握左视图（是指从左面观察物体所得到的图形）和俯视图（是指从上面观察物体所得到的图形）的画法是解题关键．3、（1）11；（2）见解析．【分析】（1）根据几何体的图形进行判断即可得到答案；（2）根据几何体的左视图有2列，每一列的小正方形数目为2，2；俯视图有4列，每一列的小正方形的数目为2，2，1，1．【详解】（1）左边第一例，两层，前后两行，共4个正方体，左边第二列，两层，前后两行，共4个正方体，左边第三列两层，只有后行2个正方体，左边第四列，后行1个正方体，一共有4+4+2+1=11个，故答案为：11；（2）从左边看：分两行，每行各看到2个正方形，     从上面看：分为四列，前后两行，前行左边有2个正方形，后行4个正方形．【点睛】本题考查简单组合体的三视图，和立方体的个数，解此题的关键在于平时加强空间想象的能力．4、见解析【分析】从正面看：共有3列，从左往右分别有3，1，1个小正方形；从左面看：共有3列，从左往右分别有1，3，1个小正方形；从上面看：共分3列，从左往右分别有3，1，2个小正方形．据此可画出图形．【详解】解：如图所示：【点睛】本题考查的是画简单组合体的三视图，用到的知识点为：主视图，左视图，俯视图分别是从物体的正面，左面，上面看得到的图形，理解三视图的含义是作图的关键.5、见解析【分析】根据三视图的画法，直接画出主视图、左视图和俯视图即可．【详解】解：如图所示：【点睛】本题考查三视图．在画图时一定要将物体的边缘、棱、顶点都体现出来，看得见的轮廓线都画成实线，看不见的画成虚线，不能漏掉．本题画几何体的三视图时应注意小正方形的数目及位置．
