初中数学沪科版九年级下册第25章 投影与视图综合与测试课时练习

这是一份初中数学沪科版九年级下册第25章 投影与视图综合与测试课时练习，共19页。试卷主要包含了如图所示的几何体的左视图为，如图是下列哪个立体图形的主视图，如图所示的几何体的主视图为，下列物体中，三视图都是圆的是等内容，欢迎下载使用。

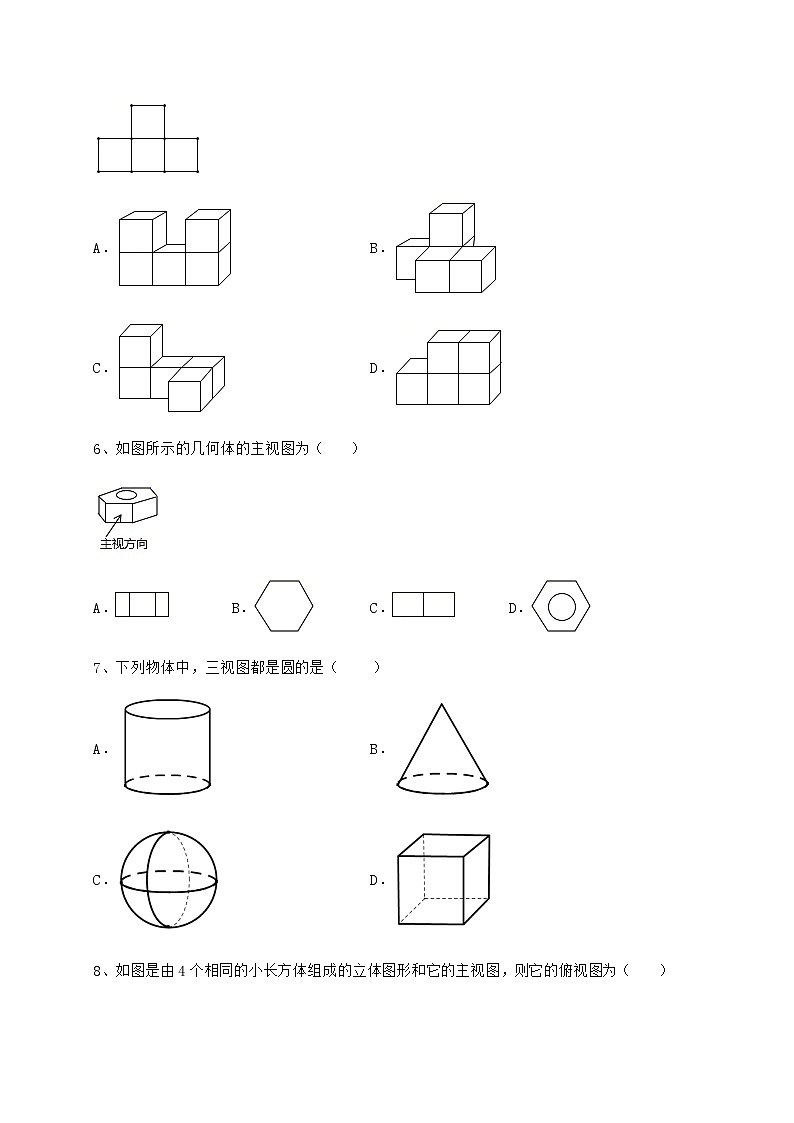

沪科版九年级数学下册第25章投影与视图专题练习 考试时间：90分钟；命题人：数学教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题  30分）一、单选题（10小题，每小题3分，共计30分）1、某几何体从三个方向看到的平面图形都相同，这个几何体可以是（    ）A． B．C． D．2、下列几何体中，有一个几何体的主视图与俯视图的形状不一样，这个几何体是（　　）A． B．C． D．3、在下列四幅图形中，能表示两棵小树在同一时刻阳光下影子的图形的可能是(　  　)A．A B．B C．C D．D4、如图所示的几何体的左视图为（　　）A． B． C． D．5、如图是下列哪个立体图形的主视图（　　）A． B．C． D．6、如图所示的几何体的主视图为（    ）A． B． C． D．7、下列物体中，三视图都是圆的是（     ）A．  B． C．  D．8、如图是由4个相同的小长方体组成的立体图形和它的主视图，则它的俯视图为（　　）A． B．C． D．9、一个由5个相同的正方体组成的立体图形，如图所示，则这个立体图形的左视图是（　　）A． B． C． D．10、如图，小明在A时测得某树的影长为8m，B时又测得该树的影长为2m，若两次日照的光线互相垂直，则树的高度为（　　）m．A．2 B．4 C．6 D．8第Ⅱ卷（非选择题  70分）二、填空题（5小题，每小题4分，共计20分）1、一个几何体的三视图如图，根据图示的数据计算该几何体的全面积为______．（结果保留）2、如图所示是某种型号的正六角螺母毛坯的三视图，则左视图的面积为_________． 3、如图是某圆柱体果罐，它的主视图是边长为10cm的正方形，该果罐侧面积为_____．4、如图，用小木块搭一个几何体，它的主视图和俯视图如图所示．问：最少需要_________个小正方体木块，最多需要_________个小正方体木块．5、下面是一天中四个不同时刻两个建筑物的影子，将它们按时间先后顺序排列为 _____．三、解答题（5小题，每小题10分，共计50分）1、如图所示的几何体是由几个相同的小正方体排成2行组成的．（1）填空：这个几何体由_______个小正方体组成；（2）画出该几何体的三个视图．（3）若每个小正方体的边长为1cm，则这个几何体的表面积为　     　cm22、如图，路灯下一墙墩(用线段AB表示)的影子是BC，小明(用线段DE表示)的影子是EF，在M处有一棵小树，它的影子是MN．（1）画出路灯的位置(用点P表示)；（2）在图中画出表示小树的线段．3、如图是用10块完全相同的小正方体搭成的几何体．（1）请在方格中画出它的三个视图；（2）如果只看三视图，这个几何体还有可能是用_________块小正方体搭成的．4、补全如图立体图形的三视图．5、如图，是由5个正方体组成的图案，请在方格纸中分别画出它的从正面看、从左面看、从上面看的形状图．  -参考答案-一、单选题1、C【分析】根据三视图判断即可；【详解】的左视图、主视图是三角形，俯视图是圆，故A不符合题意；的左视图、主视图是长方形，俯视图是三角形，故B不符合题意；的主视图、左视图、俯视图都是正方形，故C符合题意；的左视图、主视图是长方形，俯视图是圆，故D不符合题意；故选C．【点睛】本题主要考查了几何体三视图的判断，准确分析是解题的关键．2、C【分析】根据从正面看得到的图形是主视图，从上面看得到的图形是俯视图，可得答案．【详解】解：、主视图、俯视图都是正方形，故不符合题意；、主视图、俯视图都是矩形，故不符合题意；、主视图是三角形、俯视图是圆形，故符合题意；、主视图、俯视图都是圆，故不符合题意；故选：C．【点睛】本题考查了简单组合体的三视图，解题的关键是掌握从正面看得到的图形是主视图，从上面看得到的图形是俯视图．3、D【分析】由太阳光是平行光线，可知同一时刻下，影子的朝向一致，由此进行求解即可．【详解】解：太阳光是平行光线，因此同一时刻下，影子的朝向是一致的．故选：D．【点睛】考查主要考查了的影子问题，解题的关键在于能够知道太阳光是平行光线．4、C【分析】找到从左边看所得到的图形即可，注意所有看得到的棱用实线表示，看不到的部分用虚线表示【详解】解：从左边看到的图形是：故选C【点睛】本题考查了简单组合体的三视图，理解看不到的且存在的是虚线解题的关键．5、B【分析】根据主视图即从物体正面观察所得的视图求解即可．【详解】解：的主视图为，故选：B．【点睛】本题主要考查由三视图判断几何体，解题的关键是掌握由三视图想象几何体的形状，首先，应分别根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，然后综合起来考虑整体形状．6、A【分析】根据主视图是从物体的正面看得到的视图即可求解．【详解】解：主视图如下故选：A．【点睛】本题考查简单组合体的三视图，掌握三视图的画法是正确判断的前提．7、C【分析】根据主视图、左视图、俯视图的判断方法，逐项进行判断即可．【详解】A、圆柱的主视图是矩形，左视图是矩形，俯视图是圆，不符合题意；B． 圆锥的主视图是三角形，左视图是三角形，俯视图是圆，不符合题意；C．球的三视图都是圆，符合题意；D．正方体的三视图都是正方形，不符合题意．故选：C．【点睛】题目主要考查了简单几何体的三视图，理解三视图的作法是解题的关键．8、C【分析】先根据主视图可得出观察这个立体图形的正面，再根据俯视图的定义（从上面观察物体所得到的图形叫做俯视图）即可得．【详解】解：由题意得：观察这个立体图形的正面如下：则它的俯视图为故选：C．【点睛】本题考查了三视图，掌握理解俯视图的定义是解题关键．9、A【分析】找到从左面看所得到的图形即可，注意所有的看到的棱都应表现在左视图中．【详解】解：从左面看易得有两列，从左到右小正方形的个数分别为3，1．故选：A．【点睛】本题考查了三视图的知识，左视图是从物体的左面看得到的视图．10、B【分析】根据题意，画出示意图，易得：△EDC∽△FDC，进而可得，即DC2＝ED•FD，代入数据可得答案．【详解】解：根据题意，作△EFC，树高为CD，且∠ECF＝90°，ED＝2m，FD＝8m；∵∠E+∠F＝90°，∠E+∠ECD＝90°，∴∠ECD＝∠F，∴△EDC∽△FDC，∴，即DC2＝ED•FD＝2×8＝16，解得CD＝4m．故选：B．【点睛】本题主要考查了平行投影与相似三角形的应用，准确计算是解题的关键．二、填空题1、【分析】根据圆锥侧面积公式首先求出圆锥的侧面积，再求出底面圆的面积，相加即可得出该几何体的全面积．【详解】解：由图示可知，圆锥的高为4，底面圆的直径为6，∴圆锥的母线为：，∴圆锥的侧面积为：，底面圆的面积为：，∴该几何体的全面积为：，故答案为：．【点睛】此题主要考查了由三视图判断几何体，圆锥侧面积公式，根据已知得母线长，再利用圆锥侧面积公式求出是解决问题的关键．2、【分析】如图，连接过作于再求解 再确定左视图是长方形，两边分别为3cm，cm，从而可得答案.【详解】解：如图，连接过作于 由俯视图可得： 由主视图可得：正六角螺母毛坯的高为：3cm， 左视图的面积为 故答案为：【点睛】本题考查的是三视图，左视图的面积的计算，掌握“左视图是长方形”是解本题的关键.3、故答案为： 【点睛】本题意在考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．4．【分析】根据主视图是边长为10cm 的正方形,可知圆柱的高为10cm，底面的直径为10cm，据此即可求出侧面积．【详解】解：∵果罐的主视图是边长为10cm的正方形，为圆柱体，∴圆柱体的底面直径和高为10cm，∴侧面积为，故答案为：．【点睛】本题主要考查的是立体图形中的展开图，并进行面积计算，掌握立体图形的展开形式是解题的关键．4、10    16    【分析】综合三视图，这个几何体中底层最多有3+3+1=7个小正方体，最少也有7个小正方体，第二层最多有2×3=6个小正方体，最少有2个小正方体，第三层最多有3个小正方体，最少有1个小正方体，因此这个几何体最少需要7+2+1=10个小正方体，最多需要7+6+3=16个小正方体木块．【详解】解：综合三视图的知识，该几何体底面最多有7个小正方形，最少也是7个小正方形，第二层最多有6个小正方形，最少有2个，而第三层最多有3个小正方形，最少有1个，故这个几何体最少有10个小正方形，最多有16个，故答案为：10，16．【点睛】本题要根据最多和最少两种情况分别进行讨论，然后根据“俯视图打地基，正视图疯狂盖，左视图拆违章”得出结果．5、③④①②【分析】根据从早晨到傍晚物体影子的指向是：西西北北东北东，影长由长变短，再变长．【详解】解：西为③，西北为④，东北为①，东为②，将它们按时间先后顺序排列为③④①②，故答案是：③④①②．【点睛】本题考查平行投影的特点和规律，解题的关键是掌握在不同时刻，物体在太阳光下的影子的大小在变，方向也在改变，就北半球而言，从早晨到傍晚物体影子的指向是：西西北北东北东，影长由长变短，再变长．三、解答题1、（1）7；（2）见解析；（3）【分析】（1）根据题意得：这个几何体有3列，从左往右第一列4个小正方体，第二列2个小正方体，第三列1个，即可求解；（2）根据几何体的三视图的画法，画出图形，即可求解；（3）根据几何体的表面积公式，即可求解．【详解】解：（1）根据题意得：这个几何体有3列，从左往右第一列4个小正方体，第二列2个小正方体，第三列1个，∴这个几何体由4+2+1=7个小正方体组成；（2）该几何体的三个视图如图所示：（3）根据题意得：这个几何体的表面积为 ．【点睛】本题主要考查了画几何体的三视图，求几何体的表面积，熟练掌握几何体三视图的特征是解题的关键．2、（1）见解析；（2）见解析．【分析】（1）连接CA并延长与FD的延长线交于点P，点P即路灯的位置；（2）连接PN，作MG垂直于MN与PN交于点G，线段GM即为表示小树的线段．【详解】解：（1）如图，连接CA并延长与FD的延长线交于点P，点是路灯的位置．（2）如图，连接PN，作MG垂直于MN与PN交于点G，线段表示小树．【点睛】此题考查了中心投影，解题的关键是熟练掌握中心投影的性质．3、（1）见解析；（2）9或11【分析】（1）根据三视图的定义画图即可；（2）从俯视图看，最下面一层有6个小正方体，从正视图和左视图看，最上面一层只有1个小立方体，中间一层最少有2个小正方体，最多有4个小立方体，由此即可得到答案．【详解】（1）画出的三视图如图所示：（2）从俯视图看，最下面一层有6个小正方体，从正视图和左视图看，最上面一层只有1个小立方体，中间一层最少有2个小正方体，最多有4个小立方体，∴这个几何体还可以由9个或11个小正方体组成．【点睛】本题主要考查了画小立方体组成的几何体的三视图，由三视图求小立方体个数，解题的关键在于能够正确观察图形求解．4、见解析【分析】根据简单几何体的三视图的画法，画出相应的图形即可，注意看得见的轮廓线用实线表示，看不见的轮廓线用虚线表示．【详解】解：补全这个几何体的三视图如下：．【点睛】本题考查了简单几何体的三视图，理解视图的意义，掌握简单几何体的三视图的画法是正确解答的前提．5、见解析．【分析】从正面看有2排，左边3层，右边2层；从左面看1排，3层；从上面看2排，每排1层，再画图即可．【详解】解：如图所示：【点睛】本题考查的是小正方体堆砌图形的三视图，掌握“三视图的含义”是画图的关键.
