沪科版九年级下册第25章 投影与视图综合与测试课后作业题

这是一份沪科版九年级下册第25章 投影与视图综合与测试课后作业题，共18页。试卷主要包含了下面图形是某几何体的三视图，如图，该几何体的左视图是等内容，欢迎下载使用。

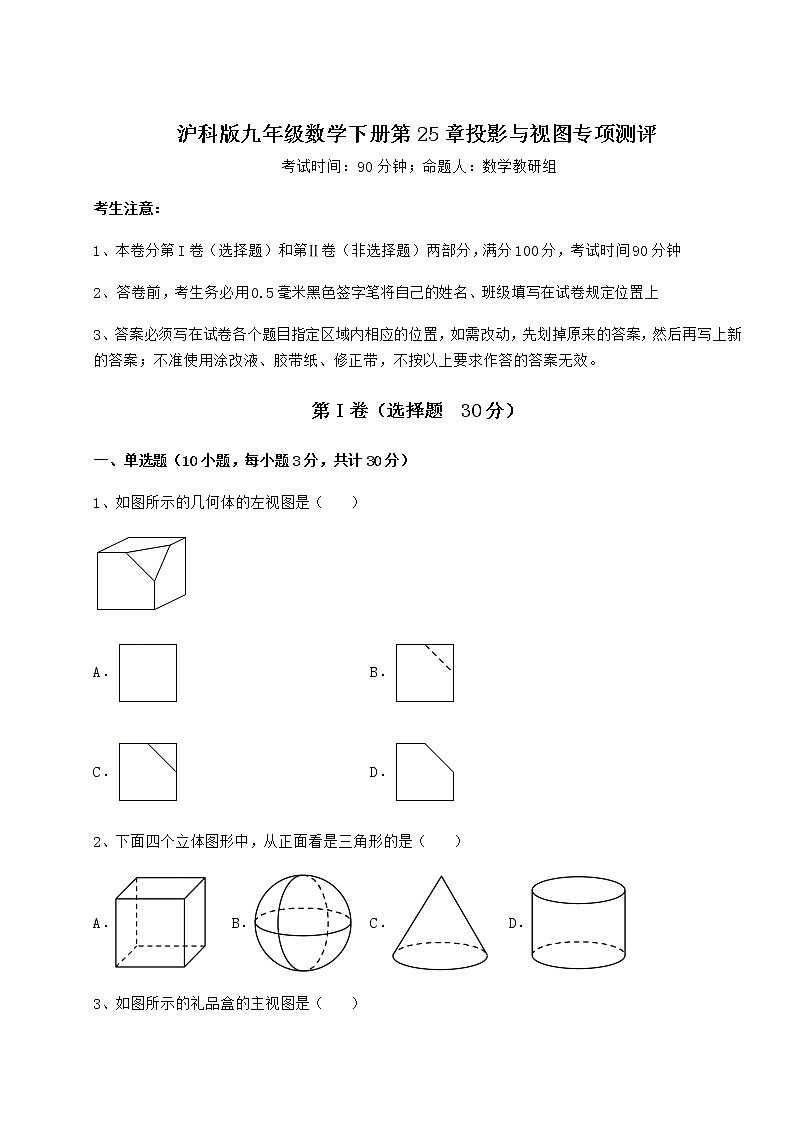

沪科版九年级数学下册第25章投影与视图专项测评 考试时间：90分钟；命题人：数学教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题  30分）一、单选题（10小题，每小题3分，共计30分）1、如图所示的几何体的左视图是（    ）A． B．C． D．2、下面四个立体图形中，从正面看是三角形的是（　　）A． B． C． D．3、如图所示的礼品盒的主视图是（    ）A． B． C． D．4、如图，从正面看这个几何体得到的图形是（　　）A． B．C． D．5、下面图形是某几何体的三视图（其中主视图也称正视图，左视图也称侧视图），则这个几何体是（       ）A．四棱柱 B．四棱锥 C．圆柱 D．圆锥6、如图是由5个完全相同的小正方体组成的立体图形，这个立体图形的主视图是（    ）A． B．C．  D．7、如图的几何体是由一些小正方体组合而成的，则这个几何体的左视图是（    ）A．  B． C．  D．8、如图，该几何体的左视图是（    ）A． B． C． D．9、如图是由5个大小相同的小正方体组成的几何体，则它的俯视图是（　　）A． B．C． D．10、如图所示的领奖台是由三个长方体组合而成的几何体，则这个几何体的左视图是（　　）A． B．C． D．第Ⅱ卷（非选择题  70分）二、填空题（5小题，每小题4分，共计20分）1、在一张桌子上摆放着一些碟子，从3个方向看到的3种视图如图所示，则这个桌子上的碟子共有____个．2、路灯下行人的影子属于______投影．（填“平行”或“中心”）3、如图，是一个直棱柱的三视图，这个直棱柱的表面积是_____．4、如图，小亮从一盏9米高的路灯下处向前走了米到达点处时，发现自己在地面上的影子CE是米，则小亮的身高DC为____________米．5、一个直九棱柱底面的每条边长都等于3cm，侧边长都等于6cm，则它的侧面面积等于 ___cm2．三、解答题（5小题，每小题10分，共计50分）1、如图是由10个大小相同的小立方体搭建的几何体，其中每个小立方体的棱长为1厘米．（1）请按要求在方格内分别画出从这个几何体的三个不同方向看到的形状图；（2）若现在你手头还有一些相同的小正方体，如果保持俯视图和左视图不变，最多可以再添加         个小正方体（直接填空）．2、下列几何体是用相同的正方体搭成的，画出从三个不同方向看到的图形 3、如图所示的几何体是由几个相同的小正方体排成3行组成的．（1）填空：这个几何体由　   　个小正方体组成；（2）画出该几何体的三个视图．（用阴影图形表示）4、我们从不同的方向观察同一物体时，可以看到不同的平面图形，如图是一个由7个相同的小正方体搭成的几何体，请从图的正面、左面和上面看这个几何体，并在所给的图中画出各自的图形．5、如图，是由7个棱长都为1的小正方体组合成的简单几何体，请分别画出从正面、左面、上面看到的几何体的形状图； -参考答案-一、单选题1、B【分析】根据左视图是从左面看到的图形判定则可．【详解】解：从左边看，是一个正方形，正方形的右上角有一条虚线．故选：B．【点睛】本题主要考查了几何体的三种视图和学生的空间想象能力，正确掌握观察角度是解题关键．2、C【分析】找到从正面看所得到的图形为三角形即可．【详解】解：A、主视图为正方形，不符合题意；B、主视图为圆，不符合题意；C、主视图为三角形，符合题意；D、主视图为长方形，不符合题意．故选：C．【点睛】本题考查了三视图的知识，主视图是从物体的正面看得到的视图．3、B【分析】找出从几何体的正面看所得到的图形即可．【详解】解：从礼品盒的正面看，可得图形：故选：B．【点睛】此题主要考查了简单几何体的三视图，关键是掌握主视图所看的位置．4、A【分析】首先从正面看几何体得到的平面图形是几个正方形的组合图形；然后再分别得到的图形的列数和每列小正方形的个数，由此可得出答案.【详解】解：观察图形从左到右小正方块的个数分别为1，2，1，故选A.【点睛】本题主要考查的是简单组合体的三视图，熟练掌握几何体三视图的画法是解题的关键.5、C【分析】根据三视图即可完成．【详解】此几何体为一个圆柱故选：C．【点睛】本题考查由三视图还原几何体，既要考虑各视图的形状，还要把各视图的情况综合考虑才能得到几何体的形状．6、B【分析】从正面看到的平面图形是主视图，根据主视图的含义逐一判断即可.【详解】解：从正面可以看到2行3列的小正方形图形，第1行1个正方形，第2行3个正方形，按1，2，1的方式排列，所以主视图是B，故选B【点睛】本题考查的是三视图，掌握识别主视图是解本题的关键，注意的是能看到的棱都要画成实线，看不到的棱画成虚线.7、B【分析】根据左视图是从左面看得到的图形，可得答案．【详解】解：从左边看，上面一层是一个正方形，下面一层是两个正方形，故选B【点睛】本题考查了简单组合体的三视图，从左面看得到的图形是左视图，掌握三视图的有关定义是解题的关键．8、C【分析】根据从左边看得到的图形是左视图解答即可．【详解】解：从左边看是一个正方形被水平的分成3部分，中间的两条分线是虚线，故C正确．故选C．【点睛】本题主要考查了简单组合体的三视图，掌握三视图的定义成为解答本题的关键．9、C【分析】根据几何体的结构特征及俯视图可直接进行排除选项．【详解】解：如图是由5个大小相同的小正方体组成的几何体，则它的俯视图是；故选C．【点睛】本题主要考查从不同方向看几何体，熟练掌握几何体的特征是解题的关键．10、C【分析】左视图是从左边看得到的视图，结合选项即可得出答案．【详解】解：A是俯视图，B、D不是该几何体的三视图，C是左视图．故选：C．【点睛】本题考查了简单组合体的三视图，属于基础题，从正面看到的图是主视图，从上面看到的图形是俯视图，从左面看到的图形是左视图，能看到的线画实线，被遮挡的线画虚线．二、填空题1、12【分析】从俯视图中可以看出最底层碟子的个数及形状，从主视图可以看出碟子的层数和个数，从而算出总的个数．【详解】解：由三视图可得三摞碟子数从左往右分别为5，4，3，则这个桌子上共有5+4+3=12个碟子．故答案为：12．【点睛】本题考查对三视图的理解应用及空间想象能力．可从主视图上分清物体的上下和左右的层数，从俯视图上分清物体的左右和前后位置，综合上述分析数出碟子的个数．2、中心【分析】根据中心投影的概念填写即可．中心投影是指把光由一点向外散射形成的投影．【详解】解：路灯发出的光线可以看成是从一点发出的光线，像这样的光线所形成的投影叫做中心投影，故路灯下人的影子是中心投影．故答案为：中心．【点睛】本题主要考查了中心投影的概念，做题的关键是熟练掌握中心投影的概念，区别中心投影和平行投影概念．3、36【分析】由三视图可得这是一个直三棱柱，再把各个面的面积相加即可．【详解】解：由三视图可得这是一个直三棱柱，它的高为2，∵32+42＝52，∴这个直三棱柱的底面的直角三角形，∴这个直三棱柱的表面积为：＝36．故答案为：36．【点睛】此题考查由三视图判断几何体，掌握几何体的特征以及面积的计算方法是解决问题的关键．4、1.8【分析】同一时刻下物体高度的比等于影长的比，构造相似三角形计算即可．【详解】如图，由题意知米，米，米，且，∴米，∵，∴又∵∴，∴，即，解得（米），即小亮的身高为1.8米；故答案为：1.8.【点睛】本题考查平行投影的相关知识点，能够根据题意构造相似是解题关键点．5、162【分析】展开后底面一边长为7cm，求出底面的周长，用底面周长×侧边长计算即可．【详解】解：∵一个直九棱柱底面的每条边长都等于3cm，∴直九棱柱底面的周长为9×3=27cm;侧面积是27×6=162（cm2）．故答案为162．【点睛】本题考查了几何体的侧面积的应用，关键是掌握直棱柱侧面积公式底面周长×侧棱长．三、解答题1、（1）见解析；（2）4【分析】（1）主视图有3列，每列小正方形数目分别为3，1，2；左视图3列，每列小正方形数目分别为3，2，1；俯视图有3列，每行小正方形数目分别为3，2，1；（2）保持俯视图和左视图不变，得到最多可得到小正方形的个数，与原图形比较即可得出添加的小正方形个数．【详解】（1）如图所示：（2）若保持俯视图和左视图不变，则做多可有多少个小正方形如图：与原图比较，则每列小正方形添加数目分别：0+3+1＝4（个）故答案为：4【点睛】本题考查作图−三视图．在画图时一定要将物体的边缘、棱、顶点都体现出来，看得见的轮廓线都画成实线，看不见的画成虚线，不能漏掉．本题画几何体的三视图时应注意小正方形的数目及位置．2、见解析【分析】从正面看：共有3列，从左往右分别有3，2，1个小正方形；从左面看：共有2列，从左往右分别有3，1个小正方形；从上面看：共分3列，从左往右分别有2，1，1个小正方形．据此可画出图形．【详解】解：如图所示：【点睛】本题考查画三视图的知识；用到的知识点为：主视图，左视图，俯视图分别是从物体的正面，左面，上面看得到的图形．3、（1）10；（2）见解析【分析】（1）数出小立方体的个数即可；（2）根据三视图的画法画出主视图、左视图、俯视图．【详解】解：（1）根据几何体，在俯视图中标出：个，故答案为：10；（2）三视图如图所示：【点睛】考查简单几何体的三视图的画法，解题的关键是掌握主视图、左视图、俯视图实际上就是从正面、左面、上面对该几何体正投影所得到的图形．画三视图时还要注意“长对正、宽相等、高平齐”．4、见解析【分析】主视图有3列，每列小正方形数目分别为，，；左视图有2列，每列小正方形数目分别为，；俯视图有3列，每行小正方形数目分别为，，．【详解】解：如图所示：【点睛】此题主要考查了作三视图，根据主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形是解题关键．5、见解析【分析】根据三视图的含义，分别画出从正面，从左面，从上面看到的平面图形即可.【详解】解：如图，主视图，左视图，俯视图如下：【点睛】本题考查的是画简单组合体的三视图，在画图时一定要将物体的边缘、棱、顶点都体现出来，看得见的轮廓线都画成实线，看不见的画成虚线，不能漏掉．本题画几何体的三视图时应注意小正方形的数目及位置．
