沪科版九年级下册第25章 投影与视图综合与测试复习练习题

这是一份沪科版九年级下册第25章 投影与视图综合与测试复习练习题，共19页。试卷主要包含了如图所示的几何体左视图是等内容，欢迎下载使用。

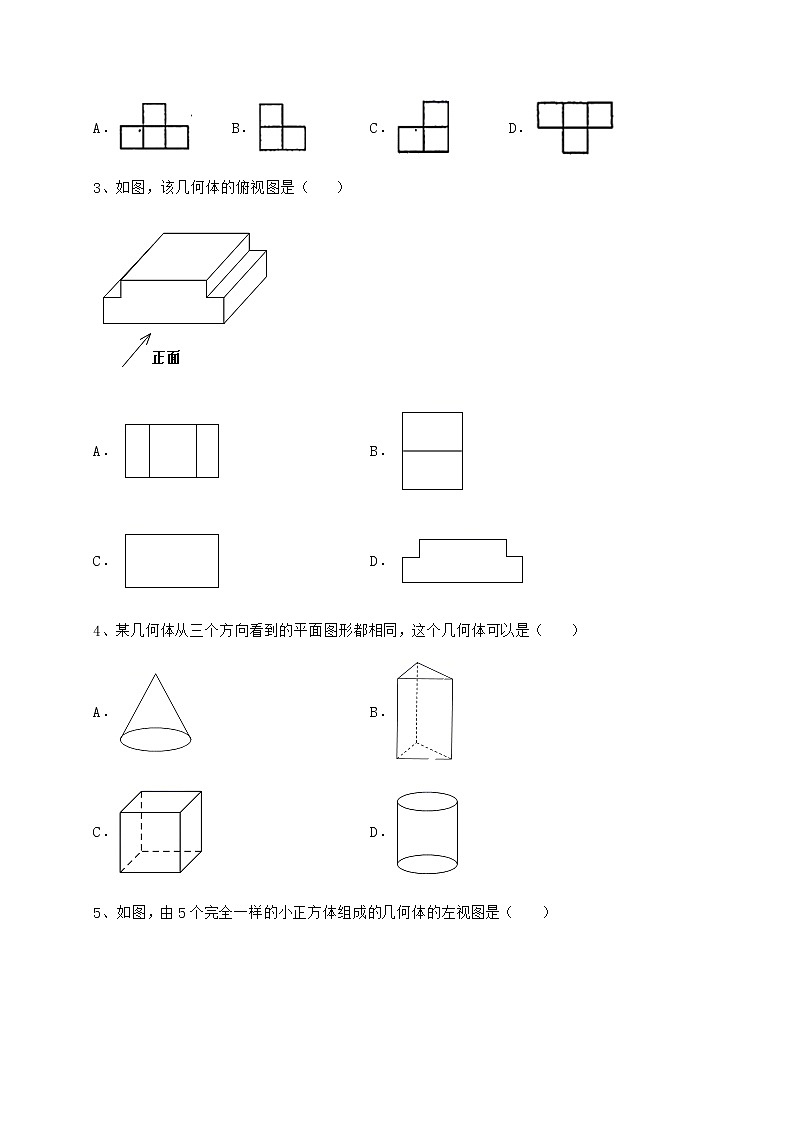

沪科版九年级数学下册第25章投影与视图同步训练 考试时间：90分钟；命题人：数学教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题  30分）一、单选题（10小题，每小题3分，共计30分）1、下列四个几何体中，主视图与俯视图不同的几何体是（    ）A． B．C． D．2、如图是由5个相同的小正方体搭成的几何体，它的左视图是（    ）．A． B． C． D．3、如图，该几何体的俯视图是（    ）A．  B．C．  D．4、某几何体从三个方向看到的平面图形都相同，这个几何体可以是（    ）A． B．C． D．5、如图，由5个完全一样的小正方体组成的几何体的左视图是（    ）A． B． C．  D．6、一个几何体是由若干个相同的立方体组成，其主视图和左视图如图所示，则组成这个几何体的立方体个数不可能的是（    ）A．15个 B．13个 C．11个 D．5个7、全运会颁奖台如图所示，它的主视图是（    ）A． B． C． D．8、如图所示的几何体左视图是（    ）A． B．C． D．9、一个由若干个相同的小正方体组成的几何体的主视图和俯视图如图所示，则小正方体的最少个数为（    ）A．6 B．7 C．8 D．910、下面的三视图所对应的几何体是（　　）A．  B． C．  D．第Ⅱ卷（非选择题  70分）二、填空题（5小题，每小题4分，共计20分）1、一个圆柱体的三视图如图所示，根据图中数据计算圆柱的体积为___________．（答案含）2、三视图中的三个视图完全相同的几何体可能是________（列举出两种即可）．3、如图是某几何体的三视图，该几何体是_____．4、由一些完全相同的小正方体搭成的几何体的主视图和俯视图如图所示，则组成这个几何体的小正方体的个数可能是_____．5、用棱长为1cm的小正方体，搭成如图所示的几何体，则它的表面积为_____cm2．三、解答题（5小题，每小题10分，共计50分）1、（1）请在网格中画出如图所示的几何体的主视图、左视图、俯视图；（2）已知每个小正方体的棱长为1，求该几何体的表面积．2、将6个棱长为3cm的小正方体在地面上堆叠成如图所示的几何体，然后将需露出的表面部分染成红色．（1）画出分别从正面、左面、上面观察所看到这个几何体的形状图．（2）求该几何体被染成红色部分的面积．3、（1）如图1所示，快下降到地面的某伞兵在灯光下的影子为AB．试确定灯源P的位置，并画出竖立在地面上木桩的影子EF．（保留作图痕迹，不要求写作法）（2）画出图2实物的三视图．4、如图是由块积木搭成的几何体，这几块积木都是相同的正方体请画出从正面、左面、上面看到的这个几何体的形状图．5、如图，是由若干个完全相同的小正方体组成的一个几何体．（1）请画出这个几何体的从左面看和从上面看的形状图；（用阴影表示）（2）已知每个小正方体的边长是2cm，求出这个几何体的表面积是多少？ -参考答案-一、单选题1、C【分析】正方体的主视图与俯视图都是正方形，圆柱横着放置时，主视图与俯视图都是长方形，球体的主视图与俯视图都是圆形，只有圆锥的主视图与俯视图不同．【详解】解：A、正方体的主视图与俯视图都是正方形，选项不符合题意；B、圆柱横着放置时，主视图与俯视图都是长方形，选项不符合题意；C、圆锥的主视图与俯视图分别为圆形、三角形，故符合题意；D、球体的主视图与俯视图都是圆形，故不符合题意．故选：C．【点睛】本题考查了简单的几何体的三视图，从不同方向看物体的形状所得到的图形可能不同．2、B【分析】找到从左面看所得到的图形即可，注意所有的看到的棱都应表现在左视图中．【详解】从左面看，第一层有2个正方形，第二层左侧有1个正方形．故选：B．【点睛】本题考查了三视图的知识，熟知左视图是从物体的左面看得到的视图是解答本题的关键．3、A【分析】俯视图，从上面看到的平面图形，根据定义可得答案.【详解】解：从上面看这个几何体看到的是三个长方形，所以俯视图是：故选A【点睛】本题考查的是三视图，注意能看到的棱都要画成实线，掌握“三视图中的俯视图”是解本题的关键.4、C【分析】根据三视图判断即可；【详解】的左视图、主视图是三角形，俯视图是圆，故A不符合题意；的左视图、主视图是长方形，俯视图是三角形，故B不符合题意；的主视图、左视图、俯视图都是正方形，故C符合题意；的左视图、主视图是长方形，俯视图是圆，故D不符合题意；故选C．【点睛】本题主要考查了几何体三视图的判断，准确分析是解题的关键．5、B【分析】根据从左边看得到的图形是左视图，可得答案．【详解】解：从从左边看有2列两层，2列从左到右分别有2、1个小正方形，故选：B．【点睛】本题考查了简单组合体的三视图，解题的关键是从左边看得到的图形是左视图．6、A【分析】根据主视图和左视图，分别找出每行每列立方体最多的个数，相加即可判断出答案．【详解】综合主视图与左视图，第一行第1列最多有2个，第一行第2列最多有1个，第一行第3列最多有2个；第二行第1列最多有1个，第二行第2列最多有1个，第二行第3列最多有1个；第三行第1列最多有2个，第三行第2列最多有1个，第三行第3列最多有2个，所以最多有（个），不可能有15个．故选：A．【点睛】本题考查三视图，根据题目给出的视图，出每行每列的立方体个数是解题的关键．7、C【分析】主视图是从前面先后看得到的图形，根据主视图对各选项一一分析即可．【详解】解：主视图是从前面先后看得到的图形，是C．故选C．【点睛】本题考查主视图，掌握三视图的特征是解题关键．8、C【分析】找到从几何体的左面看所得到的图形即可，注意所有的看到的棱都应表现在左视图中．【详解】解：从几何体的左面看，是一列两个矩形，矩形的中间用虚线隔开．故选C．【点睛】此题主要考查了简单几何体的三视图，关键是掌握左视图所看的位置．9、B【分析】根据几何体的三视图特点解答即可．【详解】解：根据俯视图，最底层有4个小正方体，由主视图知，第二层最少有2个小正方体，第三层最少有1个小正方体，∴该几何体最少有4+2+1=7个小正方体组成，故选：B．【点睛】本题考查几何体的三视图，掌握三视图的特点是解答的关键．10、C【分析】根据“俯视打地基、主视疯狂盖、左视拆违章”得出组成该几何体的小正方体分布情况，继而得出答案．【详解】解：根据三视图知，组成该几何体的小正方体分布情况如下：与之相对应的C选项，故选：C．【点睛】本题考查由三视图判断几何体，关键是由主视图和左视图、俯视图可判断确定几何体的具体形状．二、填空题1、24【分析】根据主视图确定出圆柱体的底面直径与高，根据圆柱体的体积公式列式计算即可．【详解】解：由图知，圆柱体的底面直径为4，高为6，∴V圆柱=πr2h=π×22×6=24π．故答案为24π．【点睛】本题考查了立体图形的三视图和学生的空间想象能力，圆柱体的体积公式．根据主视图确定出圆柱体的底面直径与高是解题的关键．2、正方体，球体【分析】几何体的三视图包括主视图、左视图、俯视图，根据定义选取三视图完全相同的几何体即可．【详解】解：正方体的主视图、左视图、俯视图都是正方形，且每个正方形大小相同；球体的主视图、左视图、俯视图，都是圆，且每个圆的大小相同．故答案为：正方体，球体【点睛】本题考查几何体的三视图，牢记主视图、左视图、俯视图的定义是做题的重点．3、圆柱【分析】由主视图和左视图确定是柱体，锥体还是球体，再由俯视图确定具体形状．【详解】根据主视图和左视图为矩形判断出是柱体，根据俯视图是圆形可判断出这个几何体应该是圆柱．故答案为：圆柱．【点睛】本题考查了学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．4、4或5【分析】易得这个几何体共有2层，由俯视图可得第一层立方体的个数，由主视图可得第二层立方体的可能的个数，相加即可．【详解】解：结合主视图和俯视图可知，上层最多有2个，最少1个，下层一定有3个，∴组成这个几何体的小正方体的个数可能是4个或5个，故答案为：4或5．【点睛】考查学生对三视图掌握程度和灵活运用能力，解题关键是有空间想象能力．5、【分析】有顺序的计算上下面，左右面，前后面的表面积之和即可．【详解】解：4×2+3×2+4×2＝22（cm2）．所以该几何体的表面积为22cm2．故答案为：22．【点睛】此题考查了几何体的表面积计算，解题的关键是分别判断出各个视图中小正方形的个数．三、解答题1、（1）见解析；（2）26cm2．【分析】（1）根据三视图的画法画出相应的图形即可；（2）根据三视图的面积求出几何体的表面积即可．【详解】解：（1）三视图如下（2）该几何体的表面积为【点睛】本题考查简单几何体的三视图，熟练掌握三简单几何体的三视图的特点是解答的关键．2、（1）见解析；（2）189cm2．【分析】（1）由已知条件可知，主视图有3列，每列小正方数形数目分别为2，1，1；左视图有3列，每列小正方形数目分别为1，2，1；俯视图有3列，每列小正方数形数目分别为3，1，1．据此可画出图形；（2）分别从前面，后面，左面，右面和上面数出被染成红色部分的正方形的个数，再乘以1个面的面积即可求解．【详解】解：（1）作图如下：（2）（4+4+4+4+5）×（3×3）＝21×9＝189（cm2）答：该几何体被染成红色部分的面积为189cm2．【点睛】本题考查简单组合体的三视图的画法．主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形；注意看到的用实线表示，看不到的用虚线表示．注意涂色面积指组成几何体的外表面积．3、（1）见解析；（2）见解析【分析】（1）如图，分别以为端点作射线，两射线交于点即可求得的位置，过和木桩的顶端，以为端点做射线，与底面交于点，木桩底部为点，连接，则即为竖立在地面上木桩的影子；（2）根据三视图的作法要求画三视图即可，主视图为等边三角形，左视图为矩形，俯视图为矩形，中间有一条实线【详解】（1）如图所示，为灯源，EF为竖立在地面上木桩的影子，（2）如图所示，【点睛】本题考查了中心投影，三视图，掌握中心投影与三视图的作图方法是解题的关键．4、见解析【分析】从正面看从左往右2列正方形的个数依次为3，1；左视图从左往右2列正方形的个数依次为3，1；俯视图从左往右2列正方形的个数依次为2，1；依此画出图形即可．【详解】解：如图所示．【点睛】本题考查画几何体的三视图；用到的知识点为：主视图，左视图与俯视图分别是从物体的正面，左面，上面看得到的图形．5、（1）见解析（2）152cm2．【分析】（1）左视图3列，每列小正方形数目分别为3，2，1；俯视图有3列，每行小正方形数目分别为3，2，1，；（2）先数出各个面小正方形的个数，再乘每个小正方形的面积可计算出表面积．（1）如图所示：（2）（2×2）×（6×6+2）=4×38=152（cm2）．故这个几何体的表面积是152cm2．【点睛】本题考查作图-三视图．在画图时一定要将物体的边缘、棱、顶点都体现出来，看得见的轮廓线都画成实线，看不见的画成虚线，不能漏掉．本题画几何体的三视图时应注意小正方形的数目及位置．
