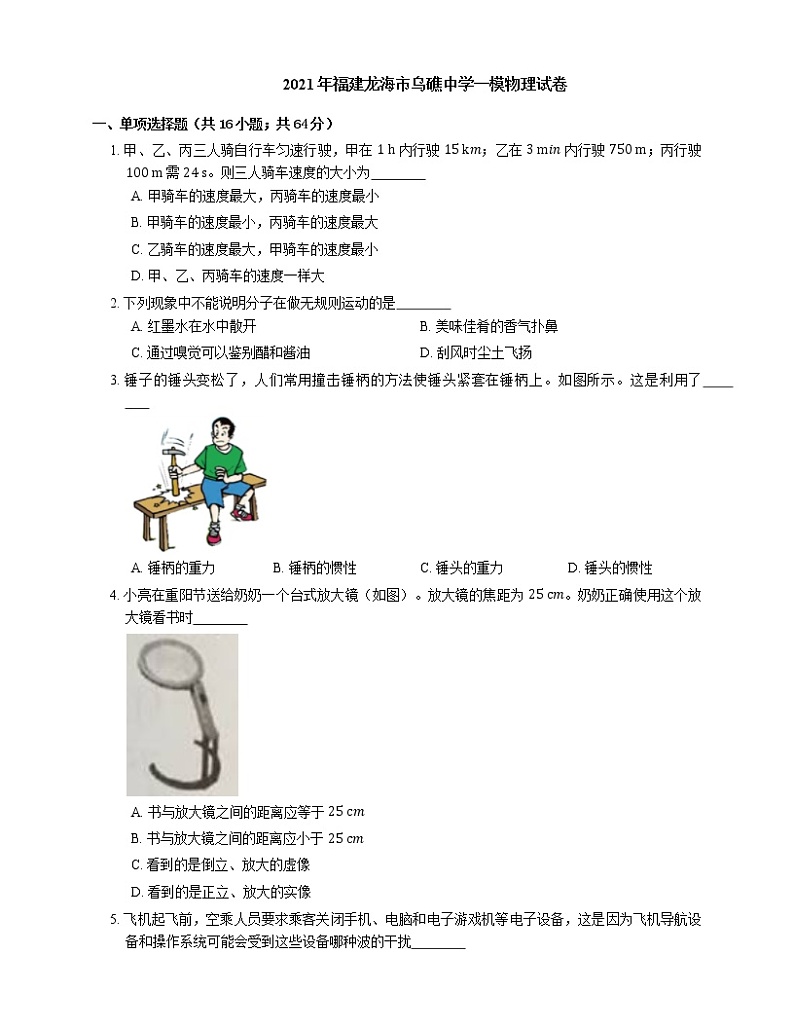

2021年福建龙海市乌礁中学一模物理试卷

这是一份2021年福建龙海市乌礁中学一模物理试卷，共18页。试卷主要包含了单项选择题，填空题，实验题，作图题，简答题，计算题等内容，欢迎下载使用。

一、单项选择题（共16小题；共64分）
1. 甲、乙、丙三人骑自行车匀速行驶，甲在 1 h 内行驶 15 km；乙在 3 min 内行驶 750 m；丙行驶 100 m 需 24 s。则三人骑车速度的大小为
A. 甲骑车的速度最大，丙骑车的速度最小
B. 甲骑车的速度最小，丙骑车的速度最大
C. 乙骑车的速度最大，甲骑车的速度最小
D. 甲、乙、丙骑车的速度一样大

2. 下列现象中不能说明分子在做无规则运动的是
A. 红墨水在水中散开B. 美味佳肴的香气扑鼻
C. 通过嗅觉可以鉴别醋和酱油D. 刮风时尘土飞扬

3. 锤子的锤头变松了，人们常用撞击锤柄的方法使锤头紧套在锤柄上。如图所示。这是利用了
A. 锤柄的重力B. 锤柄的惯性C. 锤头的重力D. 锤头的惯性

4. 小亮在重阳节送给奶奶一个台式放大镜（如图）。放大镜的焦距为 25 cm。奶奶正确使用这个放大镜看书时
A. 书与放大镜之间的距离应等于 25 cm
B. 书与放大镜之间的距离应小于 25 cm
C. 看到的是倒立、放大的虚像
D. 看到的是正立、放大的实像

5. 飞机起飞前，空乘人员要求乘客关闭手机、电脑和电子游戏机等电子设备，这是因为飞机导航设备和操作系统可能会受到这些设备哪种波的干扰
A. 无线电波B. 次声波C. 超声波D. 光波

6. 悬浮在水中的潜水艇排出水舱中的一部分水后，潜水艇将
A. 下沉B. 上浮C. 仍悬浮在水中D. 先下沉后上浮

7. 下面关于四冲程汽油机的说法正确的是
A. 四冲程汽油机是利用机械能转化成内能的机器
B. 四冲程汽油机在压缩冲程中，内能转化为机械能
C. 四冲程汽油机在做功冲程中，内能转化为机械能
D. 四冲程汽油机的四个冲程依次为吸气、做功、压缩、排气

8. 发生汽车碰撞事故时，事故的严重程度与下列哪个因素无关
A. 载重大小B. 车速大小
C. 是否系安全带D. 是否安装行车记录仪

9. 图示电路中，电源电压不变，R 为滑动变阻器，L 为小灯泡（假设灯丝电用不变）。闭合开关 S，滑动变阻器的滑片 P 从 b 端向 a 端滑动过程中
A. 电流表示数变小，小灯泡变暗
B. 电压表示数变大，小灯泡变亮
C. 电压表示数与电流表示数的比值变小，小灯泡变亮
D. 电压表示数与电流表示数的比值不变，小灯泡变亮

10. 如图所示是环卫工人用的一种垃圾夹的结构示意图。拉绳的一端固定在手把上，另一端穿过空心管杆与两夹爪的一端相连。当用力捏手把时，夹爪在拉绳的作用下可夹持物体，同时弹簧被压缩；当松开手把时，夹爪在弹簧的作用下恢复原状。在使用过程中，手把和夹爪分别是
A. 省力杠杆，费力杠杆B. 费力杠杆，省力杠杆
C. 省力杠杆，省力杠杆D. 费力杠杆，费力杠杆

11. 利用干冰（固态二氧化碳）使运输中的食品降温，防止食品腐烂变质，这是应用了
A. 干冰熔化吸热B. 干冰升华吸热C. 干冰液化放热D. 干冰凝华放热

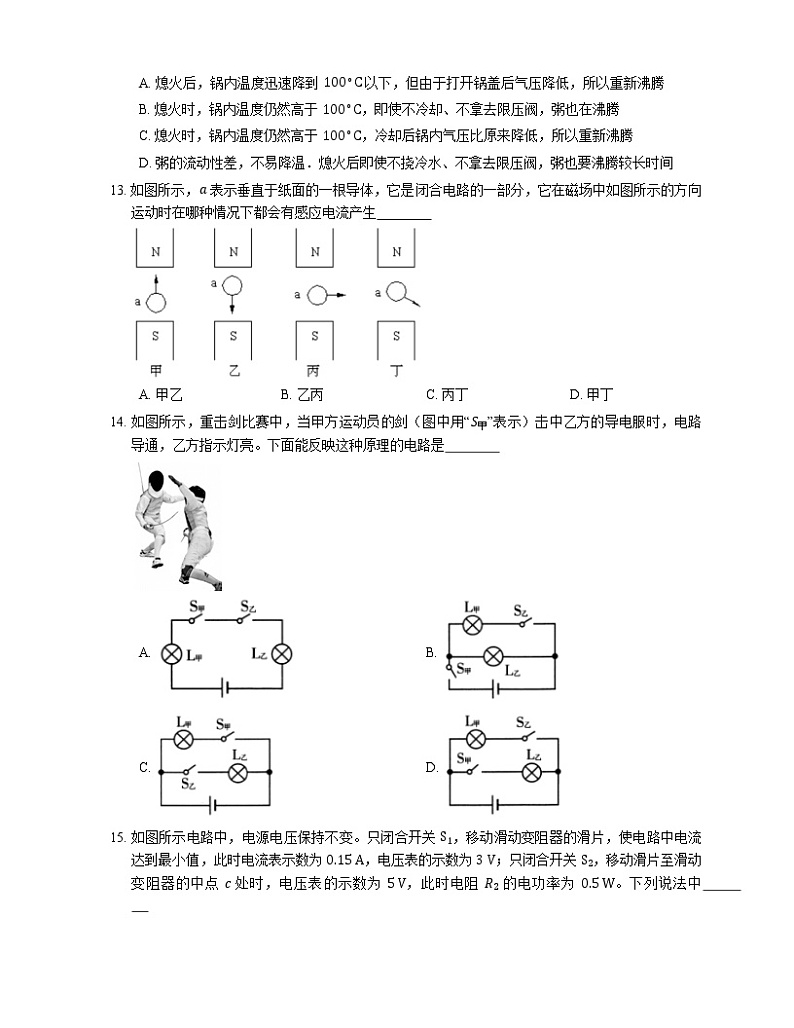

12. 用高压锅煮粥，熄火后用冷水将锅冷却，拿去限压阀后打开锅盖，可以看到锅内的粥仍在沸腾．普通铝锅却看不到这样的现象．对此，下列说法中正确的是
A. 熄火后，锅内温度迅速降到 100∘C 以下，但由于打开锅盖后气压降低，所以重新沸腾
B. 熄火时，锅内温度仍然高于 100∘C，即使不冷却、不拿去限压阀，粥也在沸腾
C. 熄火时，锅内温度仍然高于 100∘C，冷却后锅内气压比原来降低，所以重新沸腾
D. 粥的流动性差，不易降温．熄火后即使不挠冷水、不拿去限压阀，粥也要沸腾较长时间

13. 如图所示，a 表示垂直于纸面的一根导体，它是闭合电路的一部分，它在磁场中如图所示的方向运动时在哪种情况下都会有感应电流产生
A. 甲乙B. 乙丙C. 丙丁D. 甲丁

14. 如图所示，重击剑比赛中，当甲方运动员的剑（图中用“S甲”表示）击中乙方的导电服时，电路导通，乙方指示灯亮。下面能反映这种原理的电路是
A. B.
C. D.

15. 如图所示电路中，电源电压保持不变。只闭合开关 S1，移动滑动变阻器的滑片，使电路中电流达到最小值，此时电流表示数为 0.15 A，电压表的示数为 3 V；只闭合开关 S2，移动滑片至滑动变阻器的中点 c 处时，电压表的示数为 5 V，此时电阻 R2 的电功率为 0.5 W。下列说法中
①电阻 R1 的阻值是 20 Ω
②电源电压是 9 V
③滑动变阻器 R3 的最大阻值是 10 Ω
④当开关 S1 、 S2 、 S3 都闭合时，电路消耗的总功率是 2.52 W
A. 只有①③正确B. 只有③④正确C. 只有①②正确D. 只有①④正确

16. 济南地区春季多风，小明自制了一种测定风速的装置，如图所示。其中风速表由电压表改装而成，R 为定值电阻，探头 A 和金属杆与滑动变阻器的滑片 P 相连，当风吹过探头时，由于探头上、下表面空气流速不同，探头将带动滑片 P 上、下移动。当风速变大时
A. 探头 A 向下运动，电压表示数变小
B. 探头 A 向上运动，电压表不数变小
C. 探头 A 向下运动，电压表示数变大
D. 探头 A 向上运动，电压表示数变大

二、填空题（共6小题；共28分）
17. 能源分为可再生能源和不可再生能源。在生产、生活中应用的能源里，可再生能源有 ，不可再生能源有 。为缓解能源危机，并减小由于使用能源对环境产生的污染，你提倡使用 能。（各举一例）

18. 2014 年诺贝尔物理学家奖颁发给蓝色发光二极管发明者。二极管是用 （选填“导体”“半导体”或“绝缘体”）材料制成的，正是因为集齐 、绿、蓝三原色的 LED 光，才能产生照亮世界的 LED 白色光源。

19. “虚拟试衣镜”解决了购物者很难观察到试穿衣服时背面的情况，摄像头能够监视顾客的移动，并将衣服的背面展现给他们，如图所示。监视顾客移动的摄像头相当于一个 镜，顾客离摄像头的距离应在它的 的范围，在摄像头后方能形成一个 （选填“缩小”“等大”或“放大”）的实像。

20. 如图所示，物体重 5 N，当 F=10 N 时，物体能沿竖直墙壁匀速下滑，这时物体受到的摩擦力是 N；当 F=20 N 时，物体在墙上静止不动，此时物体受到的摩擦力是 N。

21. 自然界中有正、负两种电荷，同种电荷之间的作用力是相互 ．（选填“排斥”或“吸引”），淘气的小明将两只系着细线的气球在头发上蹭来蹭去，当他提起细线试图让两只气球靠近时，出现了如图所示的现象，发生这一现象的原因是两气球与头发摩擦后 ．

22. 一个载重气球在空中受到竖直向上的 1000 N 浮力时匀速竖直上升；若所截重物再增加 100 N，载重气球就能匀速竖直下降，设气球上升和下降时受到的浮力和阻力大小均不变，则气球上升时所受重力为 N，气球所受阻力为 N。

三、实验题（共7小题；共76分）
23. 看图填空：
（1）如图甲木块的长度是 cm；
（2）如图乙电能表的示数是 kW⋅h。

24. 如图所示，是研究电流产生的热量跟哪些因素有关的实验，在两个相同的烧瓶中装满煤油，相同的玻璃管通过橡胶塞放在煤油中，瓶中各放一根阻值不同的电阻丝，通电后，电流通过电阻丝产生的热量使煤油的温度升高。
（1）做该实验时，除了图中所示的器材外，还应该有 。
（2）实验中，是通过观察 来粗略地说明电流产生热量的多少的。
（3）就这一实验而言，下列两种认识中正确的是 （填字母 ）。
A．通过该实验能够得出焦耳定律。
B．通过该实验只能初步知道电流越大、电阻越大、通电时间越长产生的热量越多。

25. 如图“探究凸透镜成像实验”，将蜡烛、焦距为 10 cm 的凸透镜、光屏放在光具座上，调节烛焰、凸透镜和光屏的中心在同一高度上，把凸透镜固定在 50 cm 处。
（1）将蜡烛放在 A 点，光屏放在 B 点，为了找到清晰的像，应将光屏向 移动（选填“左”或“右”）。
（2）依次改变蜡烛的位置，移动光屏直到找到清晰的像，记录的数据如表所示，在 1 至 3 次实验中，所成的像为倒立的、 的实像；第 5 次像距应是 cm，此次像比第 4 次的像 （选填“大”或“小”）。
次数物距/cm像距
（3）将蜡烛放在 C 点，无论怎样移动光屏都得不到烛焰的像，此实验现象可说明 成像特点（选填“照相机”、“投影仪”或“放大镜”）。
（4）实验中，蜡烛燃烧不断缩短，导致光屏上的像向 移动（选填“上”或“下”），用不透明的纸片遮住透镜的左半部分，则光屏上的像 （选填“完整”或“不完整”）。

26. 如图是“探究水沸腾时温度变化特点”的实验装置。
（1）实验中使用的温度计是利用液体 的性质制成的。
（2）从水温达到 90∘C 开始，每隔 0.5 min 记录一次水的温度，数据记录如表。请在图中绘制出水温随时间变化的图象。
时间温度/∘C9092949698989898
（3）实验测得水的沸点是 ，原因是当地大气压 （选填“高于”、“低于”或“等于”）一个标准大气压。实验得到的结论是： 。
（4）用酒精灯给水加热是利用 的方式改变水的内能。100 g 的水温度由 90∘C 上升到 98∘C 吸收的热量是 J [水的比热容 c水=4.2×103 J/(kg⋅∘C) ]。

27. 小东同学做“探究电流与电压关系”的实验时，电路连接如图所示。
（1）闭合开关前，应将滑动变阻器的划片 P 移动到 （选填“A”或“B”）端。
（2）闭合开关后，调节滑动变阻器的滑片 P 到不同的位置，发现电流表有示数，电压表无示数，产生这种现象的原因可能是： （选填“R 断路”或“R 短路”）。
（3）滑动变阻器在本实验中除保护电路外，另一个主要作用是：
A.改变电阻 R 两端的电压
B.控制电阻 R 两端的电压保持不变
C.控制通过电阻 R 的电流保持不变
（4）小东排除故障后完成实验，记录的实验所数据如下表所示。依据表格数据可得出：当导体电阻一定时，通过导体的电流与导体两端电压成 比。
U/

28. 实践活动小组的同学种植了一种植物，为了使该植物在寒冷的季节快速生长，他们制作了一台恒温箱，如图所示。按设计要求，箱内需要安装一个电发热体，该电发热体用 36 V 的电源供电，发热功率为 320 W。
（1）据现有实际条件，他们制作电发热体时有 3 种金属丝材料可供选择，有关数据和情况如表：试分析选择哪一种材料绕制发热体比较合适，写出理由和有关的计算过程。
材料直径/ mm熔断电流/ A发热时氧化情况价格比较钨丝0.520容易氧化较高镍铬合金0.520不易氧化一般铅锑合金0.55一般一般
（2）用所选择的材料绕制成发热体后，接在 36 V 的电源上进行通电试验，测得发热体的功率为 405 W。为使其功率达到设计要求的功率，在不改变发热体及电源电压的情况下，小组成员小明在箱外接一个电阻，这个电阻应该怎样连接? ，列式求出该电阻的阻值 。
（3）小华认为在箱内串联一个电阻也可以达到要求，则这个电阻的阻值为 。

29. 在用电压表和电流表测电阻的实验中：
（1）如图甲所示是某同学已经连接好的实验电路，但电路中有一根导线连接错误，请你把错误的连线改正过来；（新改接的导线用笔画线表示，并在错接的导线上画“×”），并画出改正后的电路图。
（2）在图中 a 是 表，b 是 表；
（3）在连接电路中，开关应处于 状态（填闭合 / 断开）。测量时，该同学多次改变滑动变阻器滑片的位置是为了 。
（4）开关闭合前，应将金属滑片放在滑动变阻器阻值最大的位置，但小明未按此要求操作，除了从实物图中能直观地看到滑片所在的位置外，你还能用在移动滑片时发生的哪个实验现象来证实这一点? 。
（5）电路改正后，闭合开关，在第一次实验时，两只电表的示数分别如图乙所示，测得的电流是 A，电压是 V，待测电阻的阻值是 Ω。
（6）在第二次实验时，决定在待测电阻两端施加 3 V 的电压，应调节滑动变阻器滑片，使其处于第一次实验时滑片位置 侧的适当位置（填左 / 右）；
（7）在第三次实验时，决定在待测电阻两端施加 2 V 的电压，除应调节滑动变阻器的滑片位置外，还应换 表的量程。

四、作图题（共1小题；共13分）
30. 根据图中通电螺线管旁边小磁针 N 极的指向，判断电源的正、负极，并写在括号内。

五、简答题（共1小题；共13分）
31. 如图所示，一辆汽车在行驶途中遇突发情况，紧急刹车时，司机身体前倾，车身向前滑行一段距离，在路面上留下轮胎滑过的痕迹，轮胎温度急剧升高。请根据以上情境简要回答下列问题：
（1）刹车时司机身体前倾的原因。
（2）从能量转化的角度解释轮胎温度升高的原因。

六、计算题（共2小题；共26分）
32. 如图所示，小强沿着斜坡进行晨跑。已 知小强体重 500 N，单只脚与地面的接触面积为 125 cm2，他用 50 s 的时间跑完长为 200 m 、高为 10 m 的斜坡。
（1）小强的平均速度是多少?
（2）小强克服重力做功的功率是多少?
（3）小强晨跑结束后双脚站在水平地面上，对地面的压强是多少?

33. 如图 a 所示的电路中，电源电压 U 保持不变，R0 为定值电阻，移动滑动变阻器 R 的滑片 P，电压表和电流表示数的部分 U−I 关系图象如图 b 所示，求：
（1）电压表示数为 2.0 V 时，滑动变阻器 aP 部分的电阻值。
（2）滑动变阻器 R 的总阻值。
（3）电压表示数为 2.5 V 时，R 消耗的总功率。
答案
第一部分
1. D
【解析】甲骑车的速度 v甲=s甲t甲=15 km1 h=15000 m3600 s=256 m/s，乙骑车的速度 v乙=s乙t乙=750 m3×60 s=256 m/s，丙骑车的速度 v丙=s丙t丙=100 m24 s=256 m/s。所以，v甲=v乙=v丙。
2. D
【解析】红墨水在水中散开是分子在运动，属于扩散现象。故A不符合题意。
美味佳肴的香气扑鼻是扩散现象，是分子运动的结果。故B不符合题意。
醋和酱油的分子运动到嗅觉，所以能鉴别醋和酱油。故C不符合题意。
刮风时尘土飞扬是沙土在运动，是机械运动。故D符合题意。
3. D
【解析】因为锤头与柄原来都向下运动，柄撞在硬物上受到阻力作用，改变了它的运动状态，就停止了运动；锤头由于惯性仍保持原来运动状态，继续向下运动，这样锤头就紧套在锤柄上了，故D正确。
4. B
5. A
【解析】手机、电脑和电子游戏机等电子设备在使用时不断的发射和接收无线电波，即电磁波，这些电磁波被飞机的导航系统接收到，就会影响飞机正常的导航通信，对飞机的飞行安全造成很大的威胁。
6. B
【解析】潜水艇通过排水或进水来改变自身的重力，当排出水时，自身重力减小，浮力不变，则潜水艇将上浮。
7. C
8. D
9. C
10. A
【解析】手把和夹爪的杠杆示意图如下：
在使用手把时（右图），作用在手把处的力 F 是动力，拉绳对手把处的拉力是阻力 F1；
由图可以看出：动力臂要大于阻力臂，因此手把处是省力杠杆。
在使用夹爪时（左图），拉绳的拉力 F′ 是动力，夹爪处受到的阻力 F2 是阻力；
由图可以看出：动力臂要小于阻力臂，因此夹爪处是费力杠杆。
11. B
【解析】干冰是极易升华的物质，在干冰升华过程中，要从周围吸收热量，从而使周围的温度降低，以获得低温，从而防止食品腐烂变质；
故选B。
12. C
【解析】高压锅锅内气压大，沸点也高，用高压锅煮粥，粥的温度会在 100∘C 以上．当给锅加热时，粥会沸腾；当停止加热时，粥会停止沸腾（故D错）．但当给它立即用冷水冷却时，锅内的气压会立即减小，粥的沸点也会随之减小，由于粥的温度在停火一瞬间仍然是高于 100∘C（故A、B错），所以粥重新沸腾．
13. C
【解析】根据电磁感应的概念，我们可以判定甲、乙两种情况无感应电流产生，丙、丁两种情况下有电流产生。故选C。
14. D
15. D
16. D
【解析】如图当有风吹过探头时，由于探头上表面凸，相同时间空气经过上表面的路程比下表面长，经过上表面的速度比下表面快，所以上表面的气压小于下表面的气压，探头 A 将受到一向上的合力，滑片向下移动；
当风速增大时，探头上下表面空气流速差增大，上下表面气压差增大，受向上的合力增大，所以滑片向下运动的较多，滑动变阻器接入电路的电阻减小，根据欧姆定律可知，电路中电流变大，定值电阻两端电压变大，所以电压表（风速表）示数变大。
第二部分
17. 太阳能；石油；太阳
【解析】太阳能、风能、水能可以长期提供或再生，属于可再生能源；煤、石油、天然气、核能，一旦消耗就很难再生，是不可再生能源。太阳能和水能属于洁净能源。
18. 半导体；红
【解析】二极管是利用半导体材料制成的；红、绿、蓝是色光的三原色，利用这三种颜色的光可以混合成其他各种色光。
19. 凸透；两倍焦距以外；缩小
20. 5；5
【解析】物体沿竖直墙面匀速下滑时，竖直方向受重力和向上的摩擦力，二力应大小相等方向相反，故摩擦力大小为 5 N，方向竖直向上；物体静止时，竖直方向受向下的重力和向上的摩擦力，二力应为平衡力，即摩擦力大小等于重力 5 N。
21. 排斥；带上了同种电荷，同种电荷相互排斥
【解析】由电荷间的作用规律可知，同种电荷互相排斥；两只系着细线的气球在头发上蹭来蹭去，发生了摩擦起电现象，两气球与头发摩擦后带上了同种电荷，同种电荷相互排斥，故两气球彼此分离．
22. 950；50
【解析】匀速竖直上升时，如图所示：
G球=F浮−F阻，即 G球=1000 N−F阻 ⋯⋯①
匀速竖直下降时，如图所示：
F浮+F阻=G球+G物，即 1000 N=G球−F阻+100 N ⋯⋯②。
①② 组成方程组解之得 G球=950 N 、 F阻=50 N。
第三部分
23. （1） 2.45
【解析】图示刻度尺 1 cm 又分为 10 个小刻度，故最小刻度值为 1 mm；木块左侧与 1.00 cm 对齐，右侧与 3.45 cm 对齐，所以木块的长度为 L=3.45 cm−1.00 cm=2.45 cm；
（2） 123.4
【解析】电能表的示数为：123.4 kW⋅h。
24. （1） 秒表
【解析】根据焦耳定律知道，热量与电流、电阻、通电时间有关，测量电流用的电流表已经有了，两个电阻阻值是已知的，热量多少可通过自制温度计来粗略测量，缺少测量时间的仪器 —— 秒表；
（2） 玻璃管中液柱的高度
【解析】两个烧瓶中煤油的质量和初始温度相同，根据热胀冷缩的原理，吸收热量多的温度高，液柱膨胀的多，上升的高；
（3） B
【解析】由于本实验中无法精确测量热量的多少，因此只能定性判断热量与电流、电阻、时间的关系，故选B。
25. （1） 左
【解析】将蜡烛放在 A 点，凸透镜焦距为 10 cm，则物距大于二倍焦距成倒立、缩小的实像，像距大于一倍焦距小于二倍焦距，光屏在 B 位置上，因此为了找到清晰的像，应将光屏向左移动。
（2） 缩小；30；大
【解析】在 1∼3 次实验中，物距分别为：40 cm 、 30 cm 、 25 cm ，都大于二倍焦距，根据凸透镜成像的规律可知，此时的像是倒立、缩小的实像；
根据光的折射时的可逆性可知，第 5 次实验时的像距正好是第 2 次实验时的物距，则第 5 次像距应是 30 cm；
第 5 次实验时，物距在一倍焦距和二倍焦距之间，所成的像是倒立放大的实像，遵循物近像远像变大的规律，所以第 5 次的像比第 4 的像大。
（3） 放大镜
【解析】将蜡烛放在 C 点，此时 u （4） 上；完整
【解析】由于凸透镜成倒立的实像，所以蜡烛变短，像将向上移动；
用不透明的纸板挡住透镜左半部分，凸透镜其他部分仍能折射光线，所以仍能成物体完整的像，只是折射的光线数量减少，所以像比原来变暗。
26. （1） 热胀冷缩
【解析】实验中使用的温度计是利用液体热胀冷缩的性质制成的。
（2）
【解析】根据表中数据，在坐标中找出对应的点连线，如下所示：
。
（3） 98∘C；低于；水沸腾过程中不断吸热，但温度不变
【解析】水沸腾过程中保持不变的温度叫沸点，根据表中数据，测得水的沸点是 98∘C，水在一个标准大气压的沸点为 100∘C，因气压减小，沸点降低，故这因为当地大气压低于一个标准大气压；根据表中数据，实验得到的结论是：水沸腾过程中不断吸热，但温度不变。
（4） 热传递；3.36×103
【解析】用酒精灯给水加热是利用热传递的方式改变水的内能；100 g 的水温度由 90∘C 上升到 98∘C 吸收的热量是：Q=cmΔt=4.2×103 J/(kg⋅∘C)×0.1 kg×(98∘C−90∘C)=3.36×103 J。
27. （1） A
（2） R 短路
（3） B
（4） 正
28. （1） 应选取镍铬合金丝做发热体。理由：镍铬合金丝的熔断电流大、不容易氧化且价格相对低；
【解析】由 P=UI 可得，电发热体正常工作时的电流：
I=PU=320 W36 V≈8.9 A，
铅锑合金熔断电流为 5 A，显然不符合要求，
钨丝最贵，且容易氧化，镍铬合金价格一般，熔断电流大，且不易氧化，所以镍铬合金符合设计要求；
（2） 串联；0.4 Ω
【解析】要使发热体的功率减小，应串联一个电阻，
由 P=U2R 可得，发热体的电阻：
R热=U2P热=(36 V)2405 W=3.2 Ω，
由 P=I2R 可得，发热体的功率 P=320 W 时，电路中的电流：
I1=PR热=320 W3.2 Ω=10 A，
由 I=UR 可得，电路中的总电阻：
R总=UI1=36 V10 A=3.6 Ω，
因串联电路中总电阻等于各分电阻之和，
所以，串联电阻的阻值：
R串=R总−R热=3.6 Ω−3.2 Ω=0.4 Ω；
（3） 0.85 Ω
【解析】在箱内串联一个电阻时，其总功率为 320 W，则箱内的总电阻：
R总′=U2P=(36 V)2320 W=4.05 Ω，
串联电阻的阻值：
R串′=R总′−R热=4.05 Ω−3.2 Ω=0.85 Ω。
29. （1）
【解析】由图知，电压表测量的是电阻和滑动变阻器的总电压，应与电阻并联，改正后的实物图和电路图如下图所示：
（2） 电压；电流
【解析】因为 a 所测物理量的单位为 V，所以 a 是电压表；b 所测物理量的单位为 A，因此 b 是电流表。
（3） 断开；改变被测电阻两端的电压，达到多次测量，求平均值，减小误差的目的
【解析】为保护电路，连接电路时，开关应断开；
测量时，多次改变滑动变阻器滑片的位置是为了改变被测电阻两端的电压，达到多次测量，求平均值，减小误差的目的；
（4） 电流表示数减小（或电压表示数减小）
【解析】如果滑动变阻器的阻值没有放在最大处，移动滑片，阻值增大时，电压表和电流表的示数都可能变小，据此也可判断其一开始的接入情况。
（5） 0.5；4；8
【解析】由图乙可知，电流表的量程为 0∼15 V，分度值为 0.5 V，示数 U=4 V，
电流表的量程为 0∼0.6 A，分度值为 0.02 A，示数 I=0.5 A，
由 I=UR 可得，待测电阻的阻值 R=UI=4 V0.5 A=8 Ω。
（6） 右
【解析】第二次实验中电压表的示数小于第一次电压表的示数，由欧姆定律可知应减小电路中的电流，即滑片右移增大滑动变阻器接入电路中的电阻。
（7） 电压
【解析】在第三次实验时，决定在待测电阻两端施加 2 V 的电压时，为了提高测量的准确度，应更换电压表的量程。
第四部分
30.
【解析】小磁针的右端为 N 极，并且靠近螺线管的左端，异名磁极相互吸引，所以螺线管的左端为 S 极，右端为 N 极。
根据螺线管的右端为 N 极，结合线圈的绕向，利用安培定则可以确定电流从联系过的右端流入，左端流出，由此可以确定电源的右端为正极，左端为负极。
答案如下图所示：
第五部分
31. （1） 车行驶时司机随车一起向前运动，急刹车时司机下半身随车停下，司机的上半身由于惯性仍保持向前运动的状态，所以司机会向前倾倒
【解析】车行驶时司机随车一起向前运动，急刹车时司机下半身随车停下，司机的上半身由于惯性仍保持向前运动的状态，所以司机会向前倾倒。
（2） 紧急刹车时，车轮与地面间摩擦由滚动变成滑动，摩擦力大大增加，克服摩擦力做的功大大增加，机械能转化为内能也大大增加，因此轮胎表面温度急剧升高产生冒烟现象是通过做功的方法使内能增加的
【解析】紧急刹车时，车轮与地面间摩擦由滚动变成滑动，摩擦力大大增加，克服摩擦力做的功大大增加，机械能转化为内能也大大增加，因此轮胎表面温度急剧升高产生冒烟现象是通过做功的方法使内能增加的。
第六部分
32. （1） 4 m/s
【解析】 v=st=200 m50 s=4 m/s
（2） 100 W
【解析】 ∵F=G=500 N
∴W=Fs=Gh=500 N×10 m=5000 J
P=Wt=5000 J50 s=100 W
（3） 2×104 Pa
【解析】 ∵ 双脚站立在水平的路面上
S=2×125 cm2=250 cm2=2.5×10−2m2
∴p=FS=500 N2.5×10−2m2=2×104 Pa
33. （1） 8 Ω
【解析】根据图 b 可知，当电压表示数为 2 V 时，通过 aP 的电流为 0.25 A，通过 bP 的电流为 1 A；或通过 aP 的电流为 1 A，通过 bP 的电流为 0.25 A。
由 I=UR 可得，RaP=UIaP=2 V0.25 A=8 Ω；RbP=UIbP=2 V1 A=2 Ω；
RʹaP=UIʹaP=2 V1 A=2 Ω；RʹbP=UIbPʹ=2 V0.25 A=8 Ω。
（2） 10 Ω
【解析】滑动变阻器 R 的总阻值：R=RaP+RbP=8 Ω+2 Ω=10 Ω。
（3） 2.5 W
【解析】根据图 b 可知，当电压表示数为 2.5 V 时，滑片 P 在 ab 的中央，
此时通过 aP 、 bP 的电流为 0.5 A；
R 消耗的总功率：P=UʹI=2.5 V×0.5 A+2.5 V×0.5 A=2.5 W。
