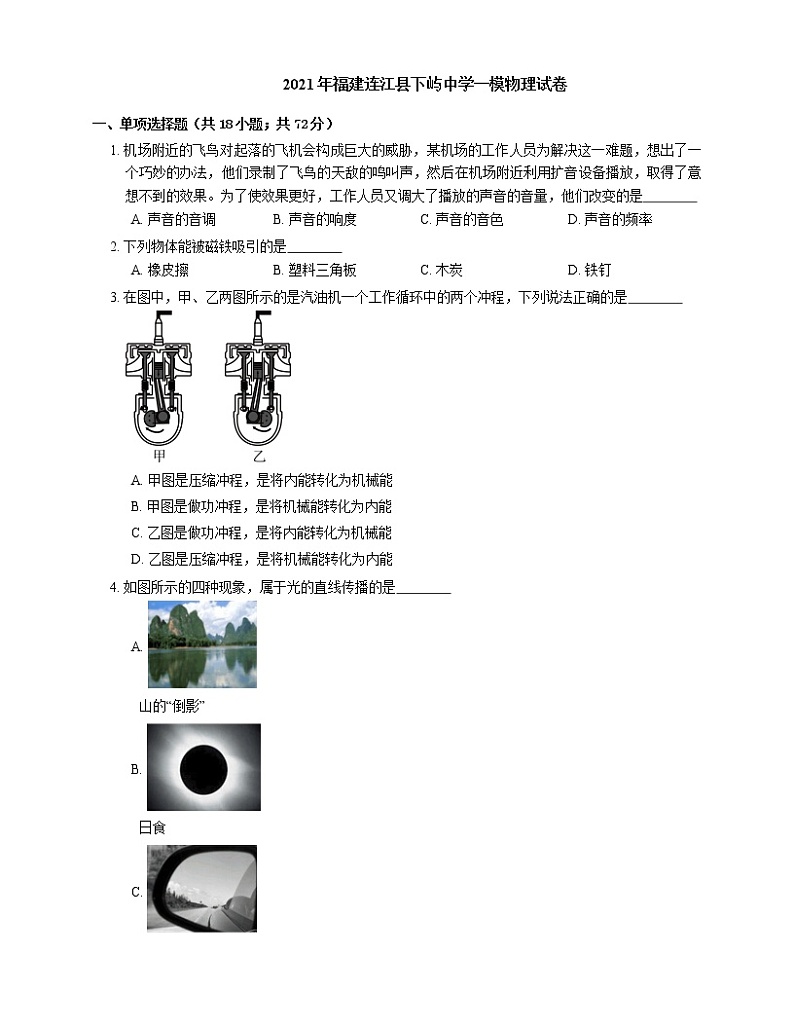

2021年福建连江县下屿中学一模物理试卷

这是一份2021年福建连江县下屿中学一模物理试卷，共15页。试卷主要包含了单项选择题，填空题，解答题，实验题，作图题，计算题等内容，欢迎下载使用。

一、单项选择题（共18小题；共72分）
1. 机场附近的飞鸟对起落的飞机会构成巨大的威胁，某机场的工作人员为解决这一难题，想出了一个巧妙的办法，他们录制了飞鸟的天敌的鸣叫声，然后在机场附近利用扩音设备播放，取得了意想不到的效果。为了使效果更好，工作人员又调大了播放的声音的音量，他们改变的是
A. 声音的音调B. 声音的响度C. 声音的音色D. 声音的频率

2. 下列物体能被磁铁吸引的是
A. 橡皮擦B. 塑料三角板C. 木炭D. 铁钉

3. 在图中，甲、乙两图所示的是汽油机一个工作循环中的两个冲程，下列说法正确的是
A. 甲图是压缩冲程，是将内能转化为机械能
B. 甲图是做功冲程，是将机械能转化为内能
C. 乙图是做功冲程，是将内能转化为机械能
D. 乙图是压缩冲程，是将机械能转化为内能

4. 如图所示的四种现象，属于光的直线传播的是
A.
山的“倒影”
B.
日食
C.
汽车观后镜

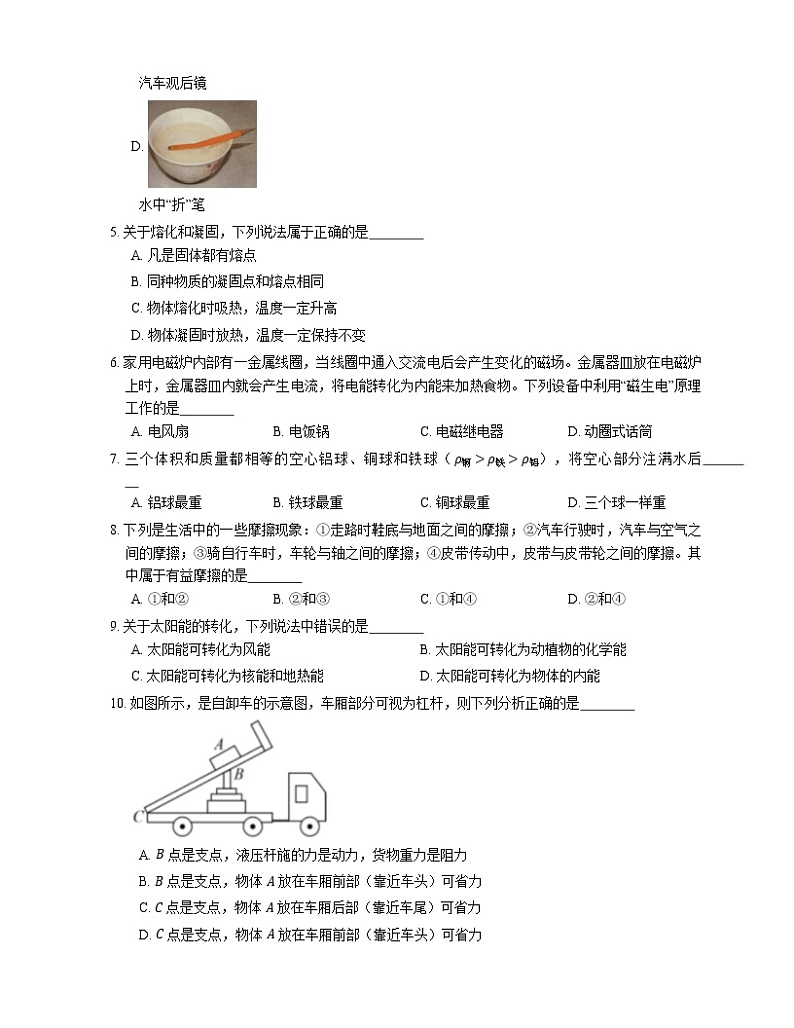

D.
水中“折”笔

5. 关于熔化和凝固，下列说法属于正确的是
A. 凡是固体都有熔点
B. 同种物质的凝固点和熔点相同
C. 物体熔化时吸热，温度一定升高
D. 物体凝固时放热，温度一定保持不变

6. 家用电磁炉内部有一金属线圈，当线圈中通入交流电后会产生变化的磁场。金属器皿放在电磁炉上时，金属器皿内就会产生电流，将电能转化为内能来加热食物。下列设备中利用“磁生电”原理工作的是
A. 电风扇B. 电饭锅C. 电磁继电器D. 动圈式话筒

7. 三个体积和质量都相等的空心铝球、铜球和铁球（ρ铜>ρ铁>ρ铝），将空心部分注满水后
A. 铝球最重B. 铁球最重C. 铜球最重D. 三个球一样重

8. 下列是生活中的一些摩擦现象：①走路时鞋底与地面之间的摩擦；②汽车行驶时，汽车与空气之间的摩擦；③骑自行车时，车轮与轴之间的摩擦；④皮带传动中，皮带与皮带轮之间的摩擦。其中属于有益摩擦的是
A. ①和②B. ②和③C. ①和④D. ②和④

9. 关于太阳能的转化，下列说法中错误的是
A. 太阳能可转化为风能B. 太阳能可转化为动植物的化学能
C. 太阳能可转化为核能和地热能D. 太阳能可转化为物体的内能

10. 如图所示，是自卸车的示意图，车厢部分可视为杠杆，则下列分析正确的是
A. B 点是支点，液压杆施的力是动力，货物重力是阻力
B. B 点是支点，物体 A 放在车厢前部（靠近车头）可省力
C. C 点是支点，物体 A 放在车厢后部（靠近车尾）可省力
D. C 点是支点，物体 A 放在车厢前部（靠近车头）可省力

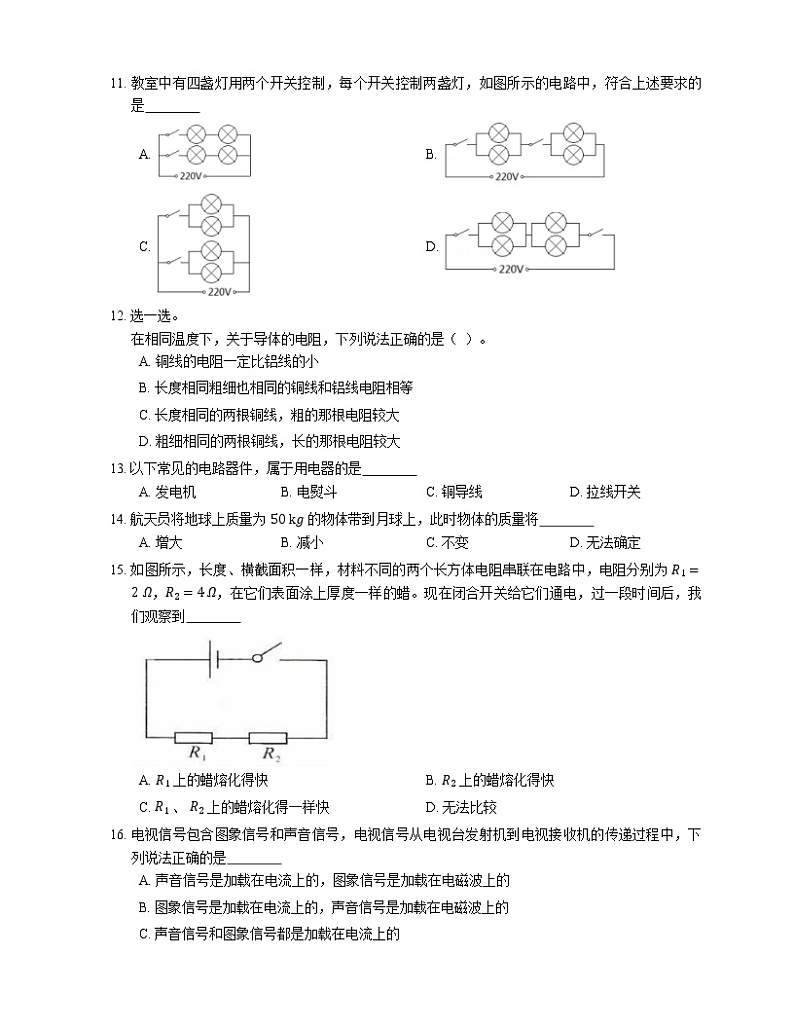

11. 教室中有四盏灯用两个开关控制，每个开关控制两盏灯，如图所示的电路中，符合上述要求的是
A. B.
C. D.

12. 选一选。
在相同温度下，关于导体的电阻，下列说法正确的是（ ）。
A. 铜线的电阻一定比铝线的小
B. 长度相同粗细也相同的铜线和铝线电阻相等
C. 长度相同的两根铜线，粗的那根电阻较大
D. 粗细相同的两根铜线，长的那根电阻较大

13. 以下常见的电路器件，属于用电器的是
A. 发电机B. 电熨斗C. 铜导线D. 拉线开关

14. 航天员将地球上质量为 50 kg 的物体带到月球上，此时物体的质量将
A. 增大B. 减小C. 不变D. 无法确定

15. 如图所示，长度、横截面积一样，材料不同的两个长方体电阻串联在电路中，电阻分别为 R1=2 Ω，R2=4 Ω，在它们表面涂上厚度一样的蜡。现在闭合开关给它们通电，过一段时间后，我们观察到
A. R1 上的蜡熔化得快B. R2 上的蜡熔化得快
C. R1 、 R2 上的蜡熔化得一样快D. 无法比较

16. 电视信号包含图象信号和声音信号，电视信号从电视台发射机到电视接收机的传递过程中，下列说法正确的是
A. 声音信号是加载在电流上的，图象信号是加载在电磁波上的
B. 图象信号是加载在电流上的，声音信号是加载在电磁波上的
C. 声音信号和图象信号都是加载在电流上的
D. 声音信号和图象信号都是加载在电磁波上的

17. 甲、乙两个完全相同的杯子盛有不同密度的盐水，将同一个鸡蛋先后放入其中，当鸡蛋静止时，两个杯子中液面恰好相平，鸡蛋在两杯中所处的位置如图所示，则
A. 甲杯盐水的密度较大
B. 鸡蛋在两杯中排开液体的质量相等
C. 甲杯底部所受的液体压力较大
D. 鸡蛋在乙杯中受到的浮力较大

18. 如图所示电路，电源电压不变，R1 为定值电阻，R2 为滑动变阻器。闭合开关 S，R2 的滑片 P 在某一端点时，两表的示数分别为 0.2 A 和 3 V；移动滑片 P 到某位置的过程中，两表的示数分别变化了 0.3 A 和 1.5 V。下列说法正确的是
A. 电源电压为 4.5 V
B. R2 的最大阻值为 20 Ω
C. 电路消耗的总功率最小时，R1 与 R2 接入电路的阻值之比为 3:1
D. 电流表示数为 0.4 A 时，R1 与 R2 消耗的功率之比为 1:1

二、填空题（共5小题；共24分）
19. 苏州市城乡电网改造后，家用的电能表全部改用了精度高、能耗少的脉冲式数字电能表。小明家脉冲式数字电能表的表盘上有“3000 imp/kW⋅h”、“220 V 、 20 A”等信息，若小明关闭其它所有的用电器，只接通一只“220 V 、 100 W”的电灯，使其工作 1 h，则电灯消耗的电能是 J，指示灯闪烁了 次。

20. 5 月 31 日，中国运动员苏炳添在国际田径百米大赛中跑出了 9 秒 99 的成绩，成为首位跑进 10 秒的中国人。起跑时他用力蹬助跑器后飞速冲出，说明力可以改变物体的 。在冲过终点减速的过程中，他的惯性 ，动能 。（后两空均选填“增大”、“不变”或“减小”）

21. 为全力打赢新冠肺炎疫情防控阻击战，2020 年 2 月 2 日凌晨，空军出动 8 架大型运输机，分别从沈阳、兰州、广州、南京起飞，向武汉紧急空运医疗队员和物资。运输机从机场起飞时，以地面为参照物，运输机是 （选填“静止”或“运动”）的；使运输机起飞获取的升力是利用了流体流速大的位置压强 的原理。

22. 在生活中，物理学知识应用非常广泛。在图（a）中，“乳牛自动喂水器”利用的是 原理；在图（b）中，月球登陆舱的“脚”底盘做得较大。是通过增大 来减小 ；在图（c）中，用吸管吸取饮料，运用了 的知识。

23. 在图所示电路中，电源电压保持不变。当开关 S 闭合后，电路正常工作，一段时间后，灯 L 熄灭。若电路中仅有一处故障，且只发生在电阻 R 或灯 L 上。现提供完好的电流表、电压表各一只，与 L 规格相同且完好的灯 L0，请选择其中的一个器材接入电路，能同时检测电路中所有可能的故障。请写出操作方法、观察到的现象及相对应的故障。 。

三、解答题（共1小题；共13分）
24. 生活中处处有物理知识。比如刚倒在杯子里的开水很烫，人们习惯先吹几下再喝。请你用所学物理知识解释其中的道理。

四、实验题（共5小题；共50分）
25. 在某次电学实验中，已知所使用的双量程电流表能够满足实验的测量要求。在不能事先估计电流的情况下，为了避免损坏电流表，且又能较准确地测出电路中的电流，常常通过“试触”来确定电流表的量程。
（1）假如先选用电流表的小量程：闭合开关然后迅速断开，同时观察开关闭合瞬间电流表的指针偏转情况，若指针 ，则换用电流表的大量程；
（2）假如先选用电流表的大量程：闭合开关然后迅速断开，同时观察开关闭合瞬间电流表的指针偏转情况，若指针 ，则换用电流表的小量程。

26. 小华利用如图 1 装置探究平面镜成像特点。
（1）他实验时用玻璃板代替平面镜竖立在水平桌面上。在玻璃板前放置棋子 A，将完全相同的棋子 B 放在玻璃板后并移动，人眼一直在玻璃板的前侧观察，但他发现观察到 A 的像“重影”很明显，而影响到确定 A 的像的位置，你解决这一问题的办法是： （答出一种方法即可）。
（2）排除了上述情况的干扰后，他继续进行实验，观察到 B 与 A 的像完全重合，由此可得结论：像与物的大小 。
（3）为了探究平面镜成像的虚实情况，小华将一张白卡片竖直放在 B 所在的位置，在玻璃板后侧观察到白卡片上没有 A 的像，说明平面镜成的像是 像。
（4）改变 A 的位置，重复（2）中步骤并分别测出 A 和 B 到玻璃板的距离，记录在如表中。
序号123A到玻璃板的距离到玻璃板的距离
分析表中数据，可以得到结论： 。
（5）如图 2 所示将棋子放在竖立的玻璃板前 40 cm 处，以 5 cm/s 的水平速度向平面镜匀速靠近，则经过 2 s 后棋子与像的距离为 cm。若将玻璃板放置成与水平面成 45∘ 角，将会观察到棋子运动的方向与像运动的方向互相 。

27. 小阳利用实验探究“二力平衡条件”。
（1）实验中选择小纸片的目的是可以 （选填：“考虑”、“不考虑”）小纸片的重力。
（2）如图甲所示，他在一块长方形硬纸板的对角位置打两个孔 A 和 B，并在 AB 间画一条直线，将两根细线分别系在硬纸板的 A 、 B 两个孔上。将硬纸板转过一个角度，如图乙所示，然后再松手。这样做是为了探究两个力是否作用在 （选填：“同一直线上”或“同一物体上”）对硬纸板平衡的影响。
（3）在图丙所示装置中左边的钩码下边再挂上一个钩码，硬纸板 （选填：“能”或“不能”）平衡。

28. 用如图所示装置模拟人眼成像情况，此时烛焰在光屏上成清晰的像。
（1）实验时，应使烛焰和 的中心位于凸透镜的主光轴上。
（2）图中物距 u 应满足
A. u>2f
B. u=2f
C. fD. u（3）当蜡烛远离凸透镜时，烛焰的像将落在光屏的 （填“前”或“后”）方。
（4）在第（3）小题的情况下，若用此实验模拟人眼的调节功能，重新在光屏上得到清晰的像，应该进行的操作是
A.将光屏靠近凸透镜
B.将光屏远离凸透镜
C.换焦距更大的凸透镜
D.换焦距更小的凸透镜
（5）小明采用移动光屏的方法，又得到了烛焰清晰的像，再次在光屏上成清晰的像，若蜡烛移动的距离为 s，则光屏移动距离 sʹ s（选填“<”或“>”）；这次成 的实像（填像的特点）。

29. 在测 2.5 V 小灯泡（电阻大约为 10 Ω 左右）额定功率的实验时，刘星连接了如图甲所示的电路．其中电源电压为 6 V．
（1）请用笔画线将甲图中的电路连接完整；
（2）在连接电路时，有甲“10 Ω 1 A”和乙“20 Ω 1 A”两个滑动变阻器可供选择，则应该选择变阻器 连入电路，才能保证实验的顺利进行；
（3）在连接电路时，开关应 （选填“断开”或“闭合”），滑片应移到 （选填“A”或“B”）处，闭合上开关之后，小明发现电压表、电流表均有示数，但小灯泡不亮，经检查，电路连接无误，各元件完好，那么可能的原因是 ，为了能使小灯泡发光，下一步应进行的操作是 ；
（4）刘星调节滑片 P 的位置，使电压表的示数为 2.5 V，这时电流表的示数如图乙所示，为 A，则该灯泡的额定功率是 W．

五、作图题（共2小题；共26分）
30. 请你完成图中的光路图。

31. 请根据图中通电螺线管的 N 极，标出小磁针的 N 极、磁感线的方向，并在括号内标出电源的正、负极。

六、计算题（共3小题；共39分）
32. 请解答下列与水银有关的两个问题：
（1） 0.2 m 高的水银柱产生的压强为多少帕?（水银的密度是 13.6×103 kg/m3，g 取 10 N/kg。）
（2）某蔬菜大棚中有支温度计，温度计内装有 3 g 的水银，水银从 25∘C 上升到 35∘C，需要吸收多少热量?[水银的比热容为 ]。

33. 工人用如图所示的滑轮装置，把重为 100 N 的物体在 10 秒内匀速向上提起了 6 米。不计绳子和滑轮之间的摩擦，求：
（1）绳子自由端的拉力 F 所做的功 W。
（2）拉力 F 的功率。

34. 如图所示，电源电压保持不变，电阻 R1=30 Ω，电流表 A2 的示数为 0.4 A，A1 的示数为 0.8 A，求：
（1） R2 的电阻值；
（2）电路的总电流 I；
（3）电路总电阻。
答案
第一部分
1. B
2. D
【解析】磁铁是具有磁性的物体，只能吸引铁、钴、镍等金属材料，不能吸引其它金属及橡皮、塑料和木材。
3. D
4. B
【解析】水中倒影，是利用了光的反射，A不符合题意；
日食的形成，是利用光沿直线播形成的现象，B符合题意；
汽车观后镜，是利用了光的反射，C不符合题意；
水中“折”笔，是利用了光的折射，D不符合题意。
5. B
【解析】晶体有熔点，非晶体没有熔点，所以该选项说法错误，A不符合题意。
同种物质的熔点和凝固点相同．说法正确，B符合题意。
晶体在熔化过程中吸收热量，但温度保持不变．该选项说法错误，C不符合题意。
非晶体凝固时放热，温度降低．该选项说法错误，D不符合题意。
6. D
7. C
8. C
【解析】①人走路时，使人前进的动力是地面对鞋底的摩擦力，为了防止人走路时摔倒，也要用到鞋底与地面的摩擦，因此鞋底与地面的摩擦是有益摩擦；②汽车行驶时，汽车与空气之间的摩擦阻碍汽车的前进，因此这个摩擦属于有害摩擦；③骑自行车时，车轮与轴之间的摩擦，阻碍车轮转动属于有害摩擦；④皮带传动中，皮带与皮带轮之间的摩擦可防止打滑，因此是有益摩擦。故①和④符合题意。
9. C
10. C
【解析】
由图可知，车厢绕着 C 点转动，所以 C 点为支点，液压杆施加的力是动力，货物的重力是阻力；当物体 A 放在车厢的后部时，动力臂大于阻力臂，此时可省力，故ABD错误，C正确。
故选C。
11. C
【解析】由题意可知，教室的照明电路额定电压均为 220 V，则四盏灯全部正常发光，则它们之间的连接方式只能是并联；
每个开关都能独立控制两盏灯，则开关在控制的两盏灯的干路上。结合选项可知，C符合题意，ABD不符合题意。
12. D
【解析】A、导体电阻与导体的材料、长度与横截面积有关，只知道导体的材料，不知道导体的长度和横截面积关系，无法确定铜线与铝线电阻的大小，故A错误。
B、长度相同、粗细也相同的铜线和铝线，由于材料不同，则电阻不相等，故B错误；
C、在材料、长度相同的情况下，导体越粗，横截面积越大，电阻越小，所以，长度相同的两根铜线，粗的那根电阻较小，故C错误；
D、在材料、横截面积相同的情况下，导体越长，导体电阻越大，所以，粗细相同的两根铜线，长的那根电阻较大，故D正确。
故选：D。
13. B
【解析】发电机是提供电能的装置，不是用电器，故A不符合题意；
电熨斗在电路中消耗电能，是用电器，故B符合题意；
铜导线是电流通过的路径，不是用电器，故C不符合题意；
开关控制电路的通断，不消耗电能，不是用电器，故D不符合题意．
14. C
【解析】质量是物体所含物质的多少，把一个质量为 50 kg 的物体从地球上带到月球上，是位置的改变，物质的多少没有变，所以质量不变，仍是 50 kg。
15. B
16. D
17. B
【解析】由图可知，同一只鸡蛋在甲、乙两杯中分别处于悬浮和漂浮状态，根据浮沉条件可得：ρ甲=ρ蛋，ρ乙＞ρ蛋；所以，乙杯中盐水的密度大于甲杯中盐水的密度；故A错误；
物体漂浮或悬浮时，受到的浮力和自身的重力相等，所以，同一只鸡蛋在两杯中受到的浮力相等，都等于鸡蛋的重力；因为浮力相同，F浮=G排=m排g，所以，鸡蛋在两杯中排开液体的质量相等，故B正确，D错误；
两杯中液面相平，乙杯中盐水的密度大于甲杯中盐水的密度，根据 p=ρgh 可知，乙杯底所受的液体压强较大；两个杯子完全相同，则底面积相等，根据 F=pS 可知，乙杯底部所受的液体压力较大，故C错误。
18. D
第二部分
19. 3.6×105；300
【解析】∵100 W=0.1 kW，
电灯消耗的电能 W=Pt=0.1 kW×1 h=0.1 kW⋅h=3.6×105 J；
根据电能表参数知：指示灯闪烁一次消耗的电能为 13000 kW⋅h，又
电灯 1 h 消耗的电能是：0.1 kW⋅h，
∴ 指示灯闪烁的次数为 0.1 kW⋅h13000 kW⋅h=300 imp。
20. 运动状态；不变；减小
【解析】运动员飞速冲出靠的是力，说明力可以改变物体的运动状态；惯性大小只与质量有关，质量不变，惯性也就不变；动能与质量和速度有关，质量不变时，速度减小，动能减小。
21. 运动；小
22. 连通器；受力面积；压强；大气压强
23. 由于电路正常工作，一段时间后，灯 L 熄灭，且电路中仅有一处故障，发生在电阻 R 或灯 L 上，说明电路有短路或断路；根据题意，选择与 L 规格相同且完好的灯 L0，然后断开开关，用 L0 替换 R（或将 L0 并联在 R 两端），再闭合开关，① 若 L0 和 L 都发光，则 R 断路；② 若 L0 发光，L 不发光，则 L 短路；③ 若 L0 和 L 都不发光，则 L 断路。
第三部分
24. 喝热水时，先吹几下，这样可以加快水表面空气流动，加快蒸发，蒸发吸热，使水降温。
第四部分
25. （1） 偏转超过最大测量值
【解析】假如先选用电流表的小量程，闭合开关然后迅速断开，若电流表的指针偏转超过最大测量值，说明被测电流超出了小量程，应换用大量程进行测量。
（2） 偏转幅度过小
【解析】假如先选用电流表的大量程，闭合开关然后迅速断开，若电流表的指针偏转幅度过小，说明量程选择过大，应换用小量程进行测量。
26. （1） 换用厚度较小的玻璃板
【解析】由于像是由光的反射形成的，而普通玻璃的两面都能反射光，即同时成像，所以 A 的像“重影”是由于玻璃板太厚造成的，解决这一问题的办法是换用厚度较小的玻璃板。
（2） 相等
【解析】在玻璃板前放置棋子 A，将完全相同的棋子 B 放在玻璃板后并移动，人眼一直在玻璃板的前侧观察，直至 B 与 A 的像完全重合，这样做的目的既确定了像的位置又验证了物像大小相等。
（3） 虚
【解析】将一张白卡片竖直放在 B 所在的位置，在玻璃板后侧观察到白卡片上没有 A 的像，说明平面镜成的像是虚像。
（4） 像与物到镜面距离相等
【解析】由表中物距和像距的数值可知，像到平面镜的距离与物体到平面镜的距离相等。
（5） 60；垂直
【解析】根据 v=st 可得 2 s 棋子移动的距离 s=vt=5 cm/s×2 s=10 cm，棋子此时距离平面镜的距离为 40 cm−10 cm=30 cm，则像到平面镜的距离也为 30 cm，所以，经过 2 s 后棋子与像的距离为 30 cm+30 cm=60 cm；
由平面镜成像特点知像物连线与镜面垂直，且它们到镜面的距离相等，当棋子沿桌面由 A 位置运动到 B 位置时，分别作出棋子在两个位置所成的像，将会观察到棋子运动的方向与像运动的方向互相垂直，如图所示：
27. （1） 不考虑
（2） 同一直线上
（3） 不能
28. （1） 光屏
【解析】实验时，烛焰和光屏的中心位于凸透镜的主光轴上，可使像成在光屏的中央。
（2） A
【解析】在图中成的是倒立缩小的实像，蜡烛应放在大于 2 倍焦距的位置。
（3） 前
【解析】凸透镜的成像规律：物距增大，像距减小，所以当蜡烛远离凸透镜时，烛焰的像将落在光屏的前方。
（4） C
【解析】像成在光屏的前方说明焦距较小，为了能得到清晰的像应换用焦距更大的凸透镜。
（5） <；倒立放大
【解析】由图可知，物距大于像距，由凸透镜成像规律可知，可在光屏上成一清晰的像，所成像为倒立、缩小的实像；凸透镜位置不变，蜡烛向左移动，物距增大，像距减小，光屏向左移动才能接到清晰的像。当物距等于 2f，此时像距也为 2f，物像之距最小。当蜡烛向右移动时，由于物体向 f 处靠近，所以物像之距在增大，因为物体向右移动，像也向右移动，所以物体移动的距离 s 大于像移动的距离 sʹ，此时成的像是倒立放大的实像。
29. （1） 如图所示
【解析】小灯泡的额定电压为 2.5 V，电压表测量小灯泡两端的电压，因此量程选择 0∼3 V 即可，注意正负接线柱，把电压表并联在小灯泡两端，如下图.
（2） 乙
【解析】小灯泡的额定电压为 2.5 V，电阻大约为 10 Ω 左右，
因此小灯泡正常发光时，电路中的电流大约为 I=U1R1=2.5 V10 Ω=0.25 A，
滑动变阻器接入电路的阻值为 R2=U−U1I=6 V−2.5 V0.25 A=14 Ω，
∴ 选择“20 Ω 1 A”的乙滑动变阻器．
（3） 断开；B；电流太小；滑片向左（或 A）端移动
【解析】 ① 连接电路时，为了更好的保护电路，开关要断开，滑动变阻器的滑片应滑到阻值最大处，因为滑动变阻器的下面接入的是 A 接线柱，所以滑片要移到 B 端；
② 滑动变阻器与灯泡串联，滑片在阻值最大处，电路中电流很小，灯泡两端的电压很小，所以灯泡不能发光，必须减小滑动变阻器接入电路的阻值，滑片向左（A）端移动；
（4） 0.3；0.75
【解析】电流表选择的是 0∼0.6 A 量程，对应的分度值是 0.02 A，指针指在 0.2 A 后第 5 个小格上，因此电流表示数为 0.2 A+0.02 A×5=0.3 A，该灯泡的额定功率 P=UI=2.5 V×0.3 A=0.75 W．
第五部分
30.
【解析】平行于主光轴射向凹透镜的光线，经过凹透镜后会向外发散，其反向延长线会经过凹透镜的焦点；经过凹透镜光心的光线，其传播方向不会发生改变。如图。
31.
【解析】据图可知，该通电螺线管的右端是 N 极，所以左端是 S 极，在磁体外部，磁感线总是从磁体的 N 极出发回到 S 极，所以磁感线的方向是从右向左。根据同名磁极相互排斥、异名磁极相互吸引，可以判断出小磁针的左端为 N 极，右端为 S 极.根据安培定则：伸出右手，使右手大拇指指示通电螺线管的 N 极，则四指弯曲所指的方向为电流的方向，即电流是从螺线管的右端流入的。所以电源的左端为正极，右端为负极。如答图所示。
第六部分
32. （1） 2.72×104 Pa
【解析】 0.2 m 高的水银柱产生的压强：
p=ρ水银gh=13.6×103 kg/m3×10 N/kg×0.2 m=2.72×104 Pa。
（2） 4.2 J
【解析】水银吸收的热量：
。
33. （1） 600 J
【解析】使用定滑轮不能改变力的大小，不计摩擦，拉力等于物体重力，则物体拉力：F=G=100 N；
拉力做功：W=Fs=100 N×6 m=600 J；
（2） 60 W
【解析】拉力的功率：P=Wt=600 J10 s=60 W。
34. （1） R2 的电阻值为 30 Ω
【解析】由电路图可知，R1 与 R2 并联，电流表 A1 测干路电流，电流表 A2 测 R2 支路的电流。
因并联电路中干路电流等于各支路电流之和，
所以，通过 R1 的电流：I1=I−I2=0.8 A−0.4 A=0.4 A，
因并联电路中各支路两端的电压相等，
所以，由 I=UR 可得，电源的电压：
U=I1R1=0.4 A×30 Ω=12 V，
则 R2 的阻值：R2=UI2=12 V0.4 A=30 Ω；
（2） 电路的总电流为 0.8 A
【解析】由电流表 A1 的示数为 0.8 A 可知，电路中的总电流 I=0.8 A；
（3） 电路总电阻为 15 Ω
【解析】电路总电阻：R=UI=12 V0.8 A=15 Ω。
