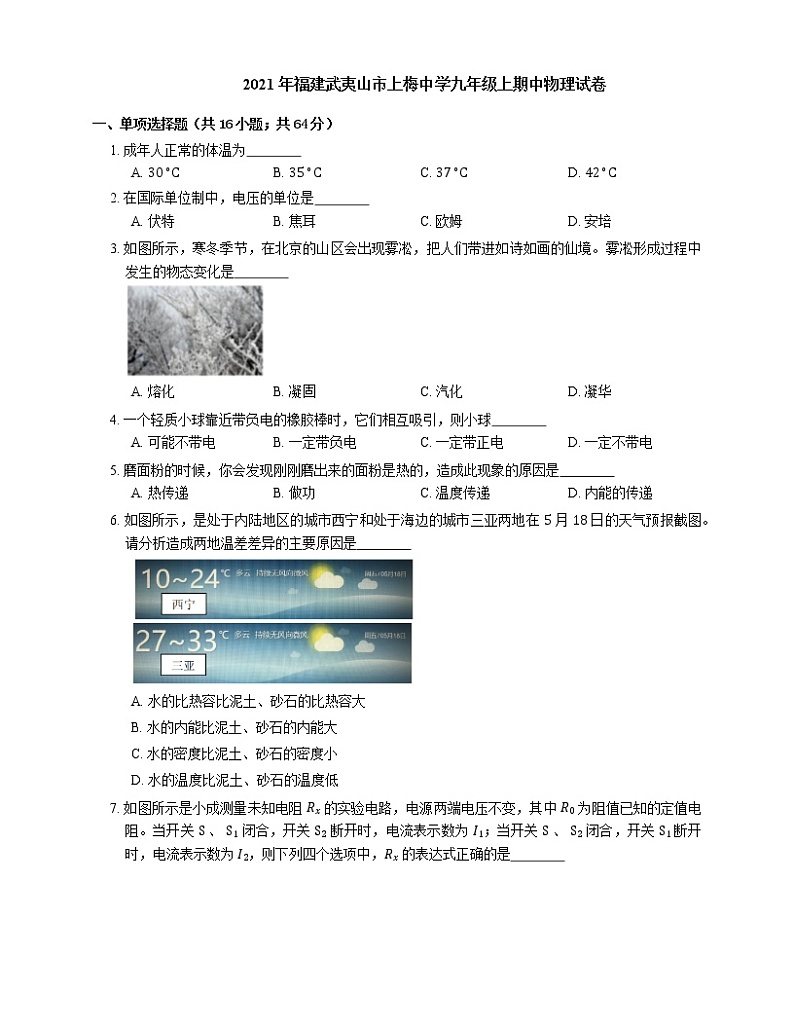

2021年福建武夷山市上梅中学九年级上期中物理试卷

这是一份2021年福建武夷山市上梅中学九年级上期中物理试卷，共15页。试卷主要包含了单项选择题，填空题，解答题，实验题，作图题，计算题等内容，欢迎下载使用。
一、单项选择题（共16小题；共64分）
1. 成年人正常的体温为
A. 30∘CB. 35∘CC. 37∘CD. 42∘C

2. 在国际单位制中，电压的单位是
A. 伏特B. 焦耳C. 欧姆D. 安培

3. 如图所示，寒冬季节，在北京的山区会出现雾凇，把人们带进如诗如画的仙境。雾凇形成过程中发生的物态变化是
A. 熔化B. 凝固C. 汽化D. 凝华

4. 一个轻质小球靠近带负电的橡胶棒时，它们相互吸引，则小球
A. 可能不带电B. 一定带负电C. 一定带正电D. 一定不带电

5. 磨面粉的时候，你会发现刚刚磨出来的面粉是热的，造成此现象的原因是
A. 热传递B. 做功C. 温度传递D. 内能的传递

6. 如图所示，是处于内陆地区的城市西宁和处于海边的城市三亚两地在 5 月 18 日的天气预报截图。请分析造成两地温差差异的主要原因是
A. 水的比热容比泥土、砂石的比热容大
B. 水的内能比泥土、砂石的内能大
C. 水的密度比泥土、砂石的密度小
D. 水的温度比泥土、砂石的温度低

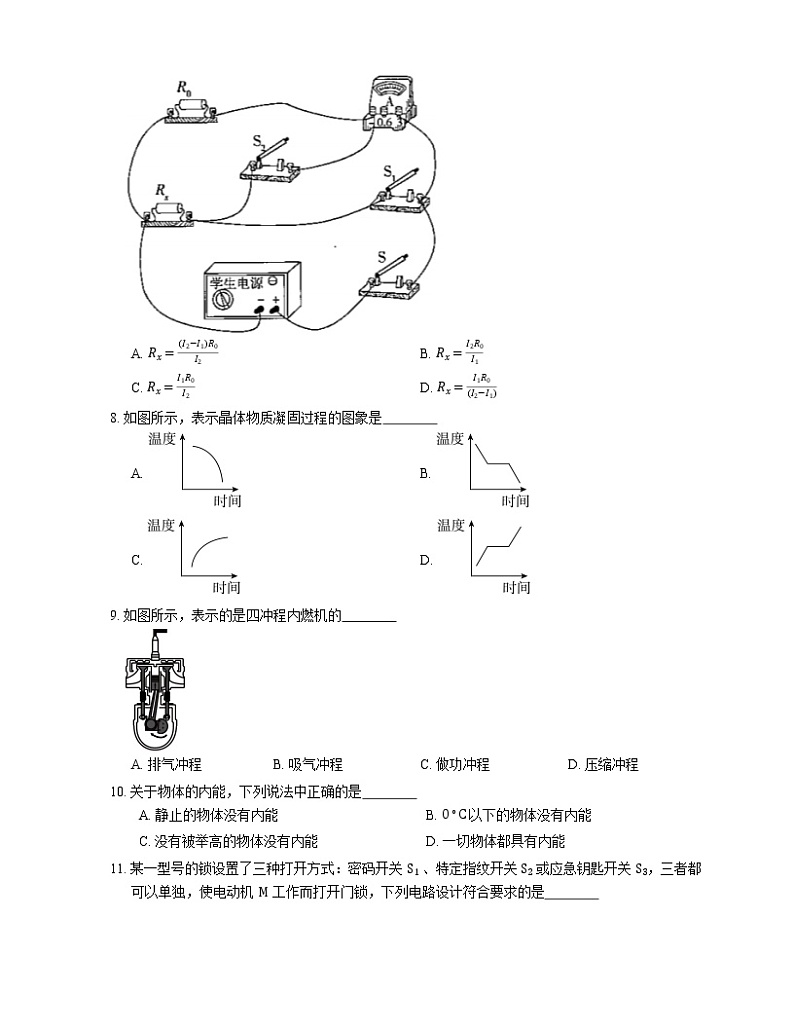

7. 如图所示是小成测量未知电阻 Rx 的实验电路，电源两端电压不变，其中 R0 为阻值已知的定值电阻。当开关 S 、 S1 闭合，开关 S2 断开时，电流表示数为 I1；当开关 S 、 S2 闭合，开关 S1 断开时，电流表示数为 I2，则下列四个选项中，Rx 的表达式正确的是
A. Rx=(I2−I1)R0I2B. Rx=I2R0I1
C. Rx=I1R0I2D. Rx=I1R0(I2−I1)

8. 如图所示，表示晶体物质凝固过程的图象是
A. B.
C. D.

9. 如图所示，表示的是四冲程内燃机的
A. 排气冲程B. 吸气冲程C. 做功冲程D. 压缩冲程

10. 关于物体的内能，下列说法中正确的是
A. 静止的物体没有内能B. 0∘C 以下的物体没有内能
C. 没有被举高的物体没有内能D. 一切物体都具有内能

11. 某一型号的锁设置了三种打开方式：密码开关 S1 、特定指纹开关 S2 或应急钥匙开关 S3，三者都可以单独，使电动机 M 工作而打开门锁，下列电路设计符合要求的是
A. B.
C. D.

12. 如图所示的电路中，电源电压保持不变，闭合开关 S1 、 S2 ，两灯都发光，当把开关 S2 断开时，灯泡 L1 的亮度及电流表示数的变化情况是
A. L1 亮度不变，电流表示数变小B. L1 亮度不变，电流表示数不变
C. L1 亮度增大，电流表示数不变D. L1 亮度增大，电流表示数变小

13. 如图 1 所示，电源是两节新干电池串联组成的电池组，当闭合开关 S 后，电压表的示数如图 2 所示，则 L1 两端的电压为
A. 1 VB. 2 VC. 3 VD. 4 V

14. 两个相同的容器分别装有质量相同的甲、乙两种液体。用同一热源分别加热，液体温度与加热时间关系如图所示。下列说法正确的是

A. 甲液体的比热容大于乙液体的比热容
B. 如果升高相同的温度，两液体吸收的热量相同
C. 加热相同的时间，甲液体吸收的热量大于乙液体吸收的热量
D. 加热相同的时间，甲液体温度升高的比乙液体温度升高的多

15. 如图所示，电源电压保持不变。当开关 S1 闭合、 S2 断开时，电流表的示数为 0.2 A；当开关 S1 、 S2 都闭合时，电流表的示数为 O.8 A。则电阻 R1 与 R2 的比值为
A. 1:3B. 3:1C. 2:3D. 3:2

16. 小强同学在探究串联电路电流规律的实验中，按如图连接好了电路，闭合开关 S 后，观察实验，两灯均不发光．为检测出电路故障，他做了以下操作：将电压表接到 b 、 c 两点，观察电压表、电流表均无示数；将电压表接到 a 、 b 两点，观察电压表有明显示数，而电流表示数几乎为零．则电路故障可能是
A. 灯 L2 断路B. 灯 L2 短路C. 电流表烧坏了D. 灯 L1 断路

二、填空题（共7小题；共30分）
17. 如图所示，用一段细铁丝做一个支架，作为转动轴，把一根中间戳有小孔（没有戳穿）的饮料吸管放在转动轴上，吸管能在水平面上自由转动。用餐巾纸摩擦吸管左端使其带电。把丝绸摩擦过的玻璃棒放在带电吸管左端的附近，可以看到吸管的左端向玻璃棒靠近。这是因为异种电荷相互 。

18. 在微观尺度下，科学家拍下了超亮的 X 射线将液体瞬间打得“灰飞烟灭”的情景。如图所示，此过程液体吸收 X 射线的能量，内能 ，发生的物态变化是 。

19. 小东利用图甲所示装置探究冰的熔化特点，他每隔相同时间记录一次温度计的示数，图乙是他根据记录的数据绘制的“温度 − 时间”图象。由图象可知，冰属于 （晶体/非晶体），图乙中第 3min 时，物质处于 态，物质处于固液共存的时间为 min。

20. 为避免点燃烟花造成人员伤害。小明设计了烟花定时自动点火装置，原理如图所示。装置中的点火器有电流通过时，就会自动点燃烟花，定时器控制点火时间。为完善设计方案，还需要在 （选填“a”或 b”）处安装一个开关 S，断开此开关，指示灯熄灭，整个装置停止工作，点放烟花前，定时器在电路中应处于 状态。

21. 有一种叫“满天星”的彩灯，一组有 100 只相同的小灯泡串联，将它们接在 220 V 的家庭电路中，电源插头处的电流为 0.2 A，通过第 55 只灯泡的电流为 A，它两端的电压为 V。

22. 小刚同学做实验时，把一盏灯两端的电压以 4 V 增加到 6 V，通过它的电流从 0.5 A 增加到 A，这只灯的电阻值为 Ω。

23. 如图所示的电路，电源电压保持不变，闭合开关 S，调节滑动变阻器，两电压表的示数随电路中电流的变化的图象如图所示，根据图象的信息可知： （选填“甲”或“乙”）是电压表 V1 示数变化的图象，电源电压为 V，电阻 R1 的阻值为 Ω。

三、解答题（共1小题；共13分）
24. 小美同学发现海沧大桥常常被晨雾缭绕，如图所示。请你解释：
（1）晨雾的形成原因；
（2）太阳出来后，浓雾就“烟消云散”了。

四、实验题（共6小题；共46分）
25. 在“用电压表测电压”的实验中，请用笔线代替导线，将下图中的实物连成简单电路，在方框中画出电路图，并在图中标出电流表的“+”、“−”接线柱。若电压表的表盘如图所示，此时通过灯泡的电压为 伏。

26. 小希做“探究水的沸腾”实验。
（1）为了完成实验，除了甲图中的器材外，还需要的测量器材是 ；
（2）某时刻温度计示数如图甲所示，此时烧杯内水的温度为 ∘C；
（3）小希完成实验后绘制的温度随时间变化的图象如图乙所示，由图象可知，水的沸点是 ∘C，说明水上方气压可能 （选填“大于”、“小于”或“等于”）标准大气压；
（4）小希想提高水的沸点，换用了火力更大的酒精灯加热，这种做法 （选填“可行”或“不可行”）。

27. 小希用如图所示电路来探究串联电路的电压特点。
实验次数
（1）在拆接电路时，开关必须 。
（2）实验中最好选择规格 （填“相同”或“不同”）的小灯泡。
（3）用电压表分别测出 A 与 B 、 B 与 C 、 A 与 C 两点间的电压为 UAB 、 UBC 、 UAC。经过多次实验，得到的数据记录在下表中。分析实验数据，你可得到串联电路的电压特点是 （用公式表示）。
（4）小希进行多次实验的主要目的是 （填序号）。
①寻找普遍规律
②减小实验误差
（5）测出 L1 两端的电压后，小希断开开关，准备拆下电压表，改接在 B 、 C 之间。小明认为这样做太麻烦，只需将与 A 点相连的导线改接到 C 点即可。小明的办法是 （选填“正确”或“错误”）的，原因是 。

28. 为了比较水和食用油的吸热能力，小明用两个相同的装置做了如图所示的实验。
实验数据记录如表。
物质质量/g初始温度/∘C加热时间/min最后温度/∘C水6020645食用油6020668
（1）从表中数据可知，水和食用油的质量 （选填“相同”或“不相同”），加热结束时，食用油的温度比水温度 （选填“高”或“低”）。
（2）在此实验中，如果要使水和食用油的最后温度相同，就要给水加热更长的时间，此时，水吸收的热量 （选填“大于”或“小于”或“等于”）食用油吸收的热量。
（3）实验表明， （选填“水”或“食用油”）吸热的能力更强。

29. 在“探究电流与电压和电阻的关系”的实验中：
（1）按图甲的电路图用笔画线代替导线将乙图实物连接。
（2）在探究“电流与电压的关系”时，选择的研究对象是定值电阻 R 而不是小灯泡，理由是： 。
（3）本次实验中滑动变阻器的作用是： 。
（4）在探究“电流与电阻的关系”时，所选定值电阻 R 的阻值分别为 5 Ω 、 10 Ω 和 20 Ω，并按下列步骤进行实验：
① 将 5 Ω 的电阻接入电路，调节滑动变阻器，使电压表的示数为 3 V，记下电流表示数 I1，断开开关 S；
② 用 10 Ω 的电阻替换 5 Ω 的电阻接入电路，闭合开关 S，记下电流表示数 I2，断开开关 S；
③ 用 20 Ω 的电阻替换 10 Ω 的电阻接入电路，闭合开关 S，当滑动变阻器接入电路的阻值最大时，电压表的示数大于 3 V，实验无法进行下去。请写出一种解决问题的方法： 。

30. 在探究导体电阻大小与哪些因素有关的实验中，采用了“控制变量”的方法。下表是某实验小组在实验中所用导体的相关物理量的记录：
导体编号ABCD长度(m)横截面积(mm2)材料镍铬丝锰铜丝镍铬丝镍铬丝
（1）要探究导体电阻大小与长度是否有关，应选用 两根导体。
（2）要探究导体电阻大小与横截面积是否有关，应选用 两根导体。
（3）要探究导体电阻大小与材料是否有关，应选用 两根导体。

五、作图题（共1小题；共13分）
31. 如图所示，请根据实物连接图在右侧的虚线框内画出电路图。

六、计算题（共2小题；共26分）
32. 2020 年 5 月 13 日，备受大家关注的“悬崖村”的村民们逐渐搬进位于凉山州昭觉县城的易地扶贫搬迁安置点，实现了“拎包入住”。易地扶贫搬迁安置户小强同学家里有一个容积为 5 L 的水壶，水壶里装有 3.5 kg 初温为 50∘C 的水，他用家里的液化气炉具把水加热到 70∘C 使用。（已知液化气的热值 q=4.9×107 J/m3）求：
（1）烧水过程水吸收了多少热量?
（2）若实际使用了 0.02 m3 的液化气，则该液化气炉具的效率是多少?

33. 在如图所示电路中，R1 、 R2 是两个定值电阻，其中 R1=60 Ω。开关 S 闭合后，电流表的示数为 0.4 A，电压表的示数为 6 V。求：
（1）通过电阻 R2 的电流是多少?
（2）电阻 R2 的阻值为多少?
答案
第一部分
1. C
2. A
【解析】电压的国际单位是伏特（V），故A正确；
电功的单位是焦耳（J），故B错误；
电阻的国际单位是欧姆（Ω），故C错误；
电流的国际单位是安培（A），故D错误。
3. D
4. A
【解析】毛皮摩擦过的橡胶棒带负电，小球被吸引，由于异种电荷互相吸引、带电体有吸引轻小物体的性质，所以小球可能带正电也有可能不带电，由此分析可知只有A正确。
5. B
【解析】磨面粉时，机器带动面粉运动，它们之间相互摩擦生热，使得面粉内能增加，温度升高。故选B。
6. A
7. D
【解析】由电路图可知，当开关 S 、 S1 闭合，开关 S2 断开时，R0 与 Rx 并联，电流表测 R0 支路的电流，并联电路中各支路两端的电压相等，所以由 I=UR 可得，电源电压 U=I1R0，当开关 S 、 S2 闭合，开关 S1 断开时，R0 与 Rx 并联，电流表测干路电流，因并联电路中干路电流等于各支路电流之和，所以，通过 Rx 的电流 Ix=I2−I1，则 Rx 的阻值为 Rx=UIx=I1R0(I2−I1)，故D正确。
8. B
【解析】晶体的凝固包括三个阶段：
一是液体降温的过程，随着时间的增长，温度降低；
二是凝固的过程，温度是不变的；
三是液体凝固后，固体降温的过程．
所以温度是先降低，再不变，最后降低。
9. D
10. D
11. D
12. A
【解析】两开关均闭合时，两灯并联电源两端，电压均为电源电压，断开 S2 后，只有 L1 接入电路，L1 两端电压仍为电源电压故亮度不变。电流表由测两灯泡的电流之和变成只测 L1 中的电流，故电流减小。
13. A
【解析】由图 1 可知，灯泡 L1 、 L2 串联，电压表测灯泡 L2 两端的电压。因为电源是两节新干电池串联组成的电池组，电源电压为 3 V，所以此时电压表选用小量程，示数为 2 V，即灯泡 L2 两端的电压 U2=2 V，根据串联电路的电压规律可知，灯泡 L1 两端的电压 U1=U−U2=3 V−2 V=1 V，故A正确，选项BCD错误。
14. D
【解析】A 、已知两种液体质量相等，相同热源加热说明相同时间提供的热量相等。由图象可以看出：在吸收热量相同时，甲液体升高的温度更大，由公式 c=QmΔt 知，甲液体比热较小。此选项错误；
B 、由图象可以看出：升高相同温度时，甲需要的时间较短，也就是甲需要的热量少。此选项错误；
C、加热时间相同，两种液体吸收的热量相同。此选项错误；
D 、由图象知：加热相同的时间，甲液体温度升高的程度大于乙液体。此选项正确。
15. A
【解析】当 R1 和 R2 串联时，I串=0.2 A，R串=R1+R2=UI串=U0.2 A，
当电路中只有 R1 时，I1=0.8 A，R1=UI1=U0.8 A，
∵ 电源电压保持不变，
∴R2=R串−R1=U0.2 A−U0.8 A=3U0.8 A，
因此 R1R2=U0.8 A3U0.8 A=U0.8 A×0.8 A3U=13。
16. A
【解析】电流表始终无示数，说明电路故障为断路；将电压表并联在 b 、 c 两点，电压表无示数，说明电压表的正负接线柱不能与电源两极相连，即 L1 完好；
将电压表接到 a 、 b 两点，观察电压表有明显示数，说明电压表的正负接线柱与电源两极相连，说明灯 L2 断路．
第二部分
17. 吸引
18. 增大；汽化
【解析】该过程中，液体吸收 X 射线的能量，内能增大，物体由液态变为气态，因此发生了汽化现象。
19. 晶体；固；10
【解析】由图乙图象可以看出，冰在熔化的过程中，有一定的熔化温度，即熔点，故冰为晶体；
图乙中第 3min 时，冰还没有开始熔化，物质处于固态；晶体处于固液共存的时间即为熔化时间，冰从第 5min 开始熔化到 15min 结束，该物质熔化过程经历了 10min。
20. a；通路。
【解析】（1）由题知，断开此开关，指示灯熄灭，整个装置停止工作，所以，该开关应与指示灯串联，同时能控制整个电路；由电路图可知，开关 S 应安装在 a 处；
（2）由电路图可知，定时器与点火器并联；
点放烟花前，只有定时器是通路时（相当于一根导线），才能将点火器短路，使点火器不能工作；否则，在进行倒计时时，点火器工作会点燃烟花造成人员伤害。
21. 0.2；2.2
【解析】（1）生活中的小彩灯是“串联”的。由于串联电路中，电路中处处电流相等，若电源插头处的电流是 0.2 A，那么，通过每只灯泡的电流是 0.2 A，通过第 55 只灯泡的电流也是 0.2 A。
（2）照明电路中的电压是 220 V，因为串联电路中电路两端的总电压等于各部分用电器两端的电压之和，所以将 100 只小灯泡（串联）接到照明电路中，每只灯泡的电压为 220 V100=2.2 V。
22. 0.75 A；8 Ω
23. 甲；6；10。
第三部分
24. （1） 见解析
【解析】雾是由空气中的水蒸气遇冷液化成的小水滴。
（2） 见解析
【解析】晨雾在太阳出来后不见了，由液态变成了气态，属于汽化现象。
第四部分
25. ；5.5
【解析】电流表与灯泡串联，注意电流从正接线柱流入负接线柱流出，然后与电源、开关串联组成电路，电路图和实物图如答图所示；由图可知，电流表所用量程为 0∼0.6 A，通过灯泡的电流为 5.5 A。
26. （1） 秒表
【解析】做“探究水的沸腾”实验需要秒表计时，为了完成实验，除了甲图中的器材外，还需要的测量器材是秒表；
（2） 97
【解析】温度计的分度值是 1∘C，此时是零上，液柱上表面对准了 90∘C 上面第 7 个小格处，读作 97∘C；
（3） 99；小于
【解析】由图象可知水的沸点是 98∘C，此时的气压低于 1 个标准大气压；
（4） 不可行
【解析】水的沸点与气压有关，与酒精灯的火焰的大小无关，故这种做法是不可行的。
27. （1） 断开
【解析】为保护电路安全，在拆接电路时，开关必须断开。
（2） 不同
【解析】探究串联电路的电压特点，为了寻找规律，必须换用不同规格的小灯泡进行多次实验，这样得出的规律才有说服力。
（3） UAC=UAB+UBC
【解析】AB 两点间的电压为 L1 两端的电压，BC 两点间的电压为 L2 两端的电压，AC 两点间的电压为电路两端的总电压。由表中的数据可以看出：
第一次实验：UAC=3 V，UAB+UBC=0.8 V+2.2 V=3 V；
第二次实验：UAC=3 V，UAB+UBC=1.0 V+2.0 V=3 V；
第三次实验：UAC=3 V，UAB+UBC=1.2 V+1.8 V=3 V；
因此可以得出：串联电路两端的总电压等于各串联电阻两端的电压之和，即 UAC=UAB+UBC。
（4） ①
【解析】实验过程中，小希测量得到多组电压值的目的是：总结规律，避免结论的片面性。
（5） 错误；电压表正负极会接反
【解析】在测 L1 两端的电压后，电压表所接的 B 接点不动，只断开 A 接点，并改接到 C 接点上，这样电压表正负接线柱接反，所以不能测出 L2 两端的电压。
28. （1） 相同；高
【解析】从表中数据可知，水和食用油的质量都是 60 g，它们的质量相同。
加热结束时，食用油的温度和水的温度分别是 68∘C 、 45∘C，食用油的温度高。
（2） 大于
【解析】用相同的加热装置对水和食用油加热，在相等时间内水与食用油吸热的热量相等；加热时间越长，液体吸收的热量越多；要使水和食用油的最后温度相同，水的加热时间更长，水吸收的热量大于食用油吸收的热量。
（3） 水
【解析】由 Q=cmΔt 知，质量相同的物质，升高相同的温度，吸收热量多的物质比热容大。
因为水和食用油的质量相同，它们的初温相同，要使水和食用油的最后温度相同，水吸收的热量大于食用油吸收的热量，所以水的比热容大，即水吸热的能力更强。
29. （1）
【解析】根据电路图连接实物图，如下所示：
（2） 探究电流与电压关系时，电阻 R 的阻值不变，而灯泡灯丝电阻随温度的变化而变化，所以应该选择定值电阻
【解析】探究电流与电压的关系时，要控制电阻大小不变，而小灯泡的电阻随温度的变化而变化，不是一个定值，故选择的研究对象是定值电阻 R 而不是小灯泡。
（3） 多次测量，保护电路
【解析】在探究“电流与电压的关系”时，要控制电阻大小不变，为得出普遍性的结论，需要多次测量，故滑动变阻器的作用是：改变定值电阻的电压和通过的电流，实现多次测量目的。
（4） 换一个最大阻值更大的滑动变阻器（将电源电压降低或多串联一个定值电阻）
【解析】设电源电压为 U，根据串联电路电压的规律，变阻器分得的电压 U滑=U−3 V，
根据分压原理可得：U−3 V3 V=RʹR，即 U3 V−1=RʹR，
由此式可知，因电源电压 U 不变，故等式左边为一定值，当定值电阻 R 变大时，变阻器连入电路的电阻也应变大；当滑动变阻器接入电路的阻值最大时，电压表的示数大于 3 V，是因为变阻器的最大阻值太小的原因，故应换用阻值较大的滑动变阻器（或减小电源电压）。
30. （1） A和D
【解析】要探究电阻的大小与长度的关系，根据控制变量法的思路，要选取这样两根导线具有以下特征：材料、横截面积都相同，只有长度不同。由此结合表中给出的，四根导线只有A、D符合要求，故应选用：A和D。
（2） A和C
【解析】要探究电阻的大小与横截面积的关系，根据控制变量法的思路，要选取这样两根导线具有以下特征：材料、长度都相同，只有横截面积不同。由此结合表中给出的四根导线器材，只有A、 C合要求，故应选用：A 和 C。
（3） A和B
【解析】要探究电阻的大小与材料的关系，根据控制变量法的思路，要选取具有以下特点的两根导线，长度、横截面积都相同，只有材料不同。由此结合表中给出的四根导线，只有A、B合要求，故应选用：A 和 B。
第五部分
31. 如图所示。
第六部分
32. （1） 2.94×105 J
【解析】水吸收的热量 ，
水吸收 2.94×105 J 的热量。
（2） 30%
【解析】液化气完全燃烧放出的热量 Q放=Vq=0.02 m3×4.9×107 J/m3=9.8×105J，
液化气炉具的热效率 η=Q吸Q放×100%=2.94×105 J9.8×105 J×100%=30%，热水器的热效率 30%。
33. （1） 0.3 A
【解析】由图可知 R1 、 R2 为并联电路，电压表测电路电压，电流表测干路电流。
则 I1=UR1=6 V60 Ω=0.1 A，
根据并联电路干路电流等于各支路电流之和可知：
I2=I−I1=0.4 A−0.1 A=0.3 A。
（2） 20 Ω
【解析】由 I=UR 可得：
R2=UI2=6 V0.3 A=20 Ω。
