贵州省黔东南州2020-2021学年度九年级上学期物理期末水平测试试卷（含答案）

这是一份贵州省黔东南州2020-2021学年度九年级上学期物理期末水平测试试卷（含答案），共10页。试卷主要包含了答非选择题时，必须使用0等内容，欢迎下载使用。

注意事项：
1.答题时，务必将自己的姓名、准考证号填写在答题卡规定的位置上。
2.答选择题，必须使用2B铅笔将答题卡上对应题目的答案标号涂黑。如需改动，用橡皮擦擦干净后，再选涂其它答案标号。
3.答非选择题时，必须使用0.5毫米黑色签字笔，将答案书写在答题卡规定的位置上。
4.所有题目必须在答题卡上作答，在试题卷上答题无效。
5.考试结束后，只需将答题卡交回，试题卷由考生自己留存。
一、单项选择题：（每小题3分，共30分。每小题只有一个符合题意的答案，请用2B铅笔将答题卡上对应题目的答案标号涂黑）
1.下列表述中，不符合实际的是
A.中学生正常步行的速度约为1m/s B.人体的正常体温为37℃
C.我们教室的高度约为3m D.我国家庭电路的电压是110V
2.小军喜欢喝咖啡，冲调咖啡时总能闻到浓浓的香味，以下关于咖啡的说法不正确的是
A.咖啡在变冷的过程中，以热传递的方式改变了内能
B.咖啡在变冷的过程中，内能不断增加
C.咖啡香飘四溢是扩散现象，说明分子在运动
D.咖啡温度越高，分子的热运动越剧烈
3.“注意安全，珍惜生命”是大家的共同心愿，如图1中一些做法符合用电安全的是

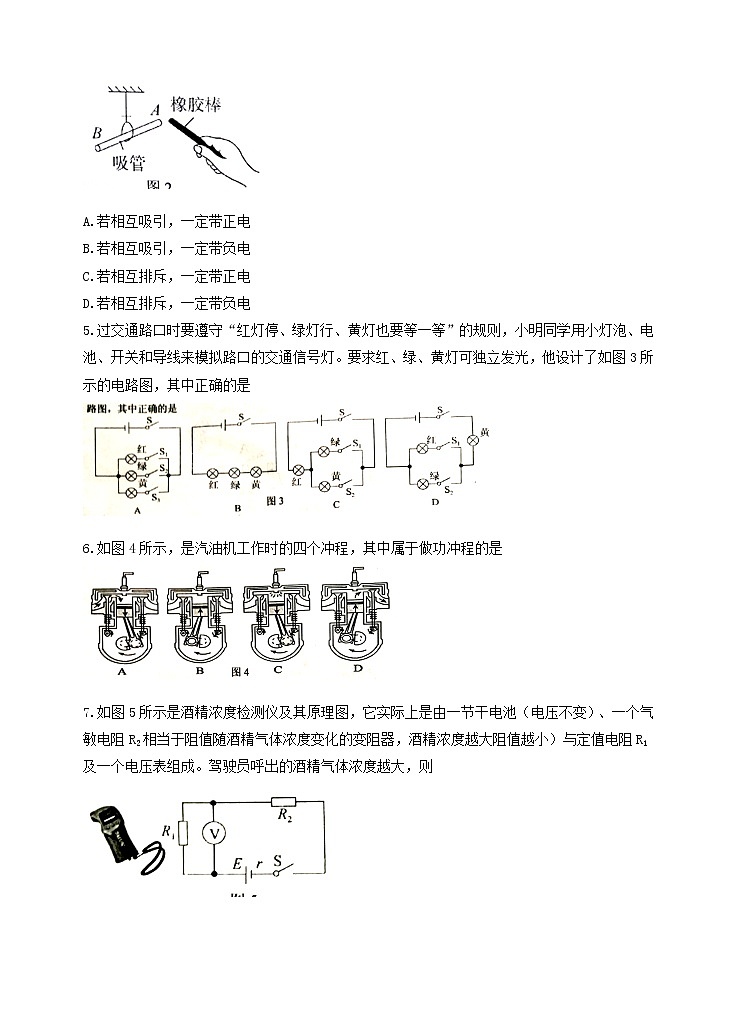

4.如图2所示，一带负电橡胶棒靠近用细线挂住的轻细吸管A端时，吸管发生了转动。对吸管A端带电性质判断正确的是
A.若相互吸引，一定带正电
B.若相互吸引，一定带负电
C.若相互排斥，一定带正电
D.若相互排斥，一定带负电
5.过交通路口时要遵守“红灯停、绿灯行、黄灯也要等一等”的规则，小明同学用小灯泡、电池、开关和导线来模拟路口的交通信号灯。要求红、绿、黄灯可独立发光，他设计了如图3所示的电路图，其中正确的是
6.如图4所示，是汽油机工作时的四个冲程，其中属于做功冲程的是
7.如图5所示是酒精浓度检测仪及其原理图，它实际上是由一节干电池（电压不变）、一个气敏电阻R2相当于阻值随酒精气体浓度变化的变阻器，酒精浓度越大阻值越小）与定值电阻R1及一个电压表组成。驾驶员呼出的酒精气体浓度越大，则
A.气敏电阻R2的阻值越大，电压表的示数越大
B.通过电阻R2的电流越小，电压表的示数越大
C.气敏电阻R2的阻值越大，通过电阻R1的电流越大
D.通过电阻R1的电流越大，电阻R2两端电压越小
8.某实验小组用两个相同的小灯泡连接了如图6所示的串联电路，当开关闭合后发现甲、乙两灯都不亮。为了找到故障原因，小张用一根导线来检查，当导线与AB两点连接时，甲灯不亮、乙灯亮；当导线与BC两点连接时，两灯都不亮。由此推测故障是
A.AB两点间存在短路 B.AB两点间存在断路
C.BC两点间存在短路 D.BC两点间存在断路
9.用相同的电加热器分别对质量相等的A和B两种液体（不计热量损失）加热，如图7是A和B的温度随加热时间变化的图像，下列说法正确的是
A.A的比热容与B的比热容之比为2:1 B.A的比热容与B的比热容之比为2:3
C.加热相同时间，B比A吸收热量多 D.A和B升高相同的温度，B吸收热量较多
10.如图8所示，电源电压保持18V不变，小灯泡L上标有“6V 3W”字样，滑动变阻器最大电阻值R＝50Ω。为保证各器件安全，不考虑灯丝电阻随温度的变化，下列说法正确的是
A.S断开时电压表示数为0V
B.S闭合后，电压表最大示数为15V
C.S闭合后，小灯泡L的最小实际电功率为0.5W
D.小灯泡L正常发光时，变阻器R消耗的电功率为6W
二、填空题（每空1分，共16分。请将下列各题中的正确答案填写在答题卡对应的空格内）
11.对人体的安全电压是不高于V。在家庭电路中，电视机与其他用电器之间是联的，开关与用电器之间是联的。保险丝要串联在（选填：“火线”或“零线”）上，通常用来判断家庭电路的火线和零线。
12.如图9所示，小华从滑梯上滑下时，臀部温度升高，内能（选填：“增大”或“减小”），这是通过（选填：“做功”或“热传递”）的方式改变物体的内能。
13.恐怖分子在公共场所安装了定时炸弹，其引爆装置如图10所示，定时开关S闭合后，起爆器会发生（选填：“通路”、“断路”或“短路”），没有电流通过；当设定起爆时间一到，S会自动断开，起爆器引爆炸弹。为使引爆装置停止工作，拆弹专家应在图中（选填“a”或“b”）处剪断导线。
14.如图11是小明家的电能表，月初的示数如图甲，月末的示数如图乙，则他家本月消耗的电能是kW·h；该电能表的参数表明，他家用电器每消耗1kW·h的电能，该电能表表盘要转转，额定最大电流是A，能同时使用的用电器总功率不得超过W。
15.现有完好“6V 3W”的灯泡L1和“6V 6W”的灯泡L2，将它们串联接入电路中，不考虑灯丝电阻的变化。闭合开关后，有一只灯泡正常发光，这只灯泡应该是（选填“L1”或“L2”），该电路的电源电压是V，此时电路中消耗的总功率是W。
三、作图题（每小题2分，共6分。请将下列各题中的正确答案填写在答题卡对应的区域内）
16.如图12所示电路，要使L1、L2都能发光，请正确将电流表和电压表元件的符号分别填入图中“○”中。
17.请你根据安全用电原则，将图13中的开关与两只“220V 11W”的节能灯连接在家庭电路中，要求开关同时控制两灯且两灯正常发光。用笔画线表示导线，将图中开关和它所控制的节能灯正确接入家庭电路。
18.请根据如图14所示的实物图，在右边的虚线框内画出相应的电路图。
四、实验探究题（每空1分，共20分。请将下列各题中的正确答案填写在答题卡对应的区域内）
19.为了比较水和食用油的吸热能力，同学们做了如图15所示的实验。在两个相同的烧杯中分别装有质量相同的水和食用油，用两个电加热器对其加热，并用相同的两支温度计分别测量水和食用油的温度，实验数据如下表。
（1）本实验中，对加热器的要求是规格（选填：“相同”或“不同”），用（选填：“加热时间的长短”或“升高的温度”）来反映物质吸热的多少。
（2）由实验数据分析可知：在本实验中，为比较水和食用油吸热能力的大小，同学们采用的方法是通过控制相同，来比较升高的温度，质量相同的水和食用油，升高的温度更高，的吸热能力更强。
（3）如果质量相同的水和食用油，升高相同的温度时，吸收的热量多。
（4）若不考虑热量损失，则通过实验数据求出食用油的比热容为J/（kg·℃），已知水的比热容为4.2×103J/（kg·℃）。
20.在探究并联电路电流规律的实验中，图16甲是实验的电路图。
（1）在连接电路时开关应该。在被测电路中，电流表应（选填：“串联”或“并联”），选择两个灯泡的规格应该（选填：“相同”或“不相同”）。若要测量干路电流，则电流表应接在甲图中的点。
（2）小明同学在测量A处的电流时，发现电流表的指针偏转如图16乙所示，原因是。
21.某实验小组做“测量小灯泡电功率”的实验电路如图17甲所示。已知电源电压为3V，小灯泡的额定电压为2.5V。
（1）在闭合开关前，滑动变阻器的滑片P应置于端（选填：“A”或“B”），目的是。
（2）实验中，闭合开关，若小灯泡与灯座接触不良，则会看到电压表示数，电流表示数。（均选填：“有”或“无”）
（3）排除电路故障后，闭合开关，移动滑片P到某位置时，电压表的示数为2.2V，若想测量小灯泡的额定功率，应将滑片P向（选填：“A”或“B”）端移动，使电压表的示数为V，这时电流表的示数如图17乙所示，读数为A，则小灯泡的额定功率为W。
五、简答题（共6分。请将正确答案填写在答题卡对应的区域内）
22.如图18所示的电饼铛，其主要部件是发热体。请回答：
（1）电饼铛工作时，发热体发热的原理是什么？
（2）加热过程中，食品的内能是通过什么方式增加的？
（3）电饼铛的指示灯是个发光二极管，二极管主要是由什么材料制成的？
六、计算题（第23题6分，第24、25小题各8分，共22分。请将各题的计算过程及结果写在答题卡对应的区域内）
23.张新家使用的是天然气热水器，他尝试估测该热水器的效率，以核对铭牌上的数值是否准确。当只有该热水器使用天然气时。把60kg的水从25℃加热到55℃，天然气表的示数由1375.05m3变为1375.21m3，已知水的比热容c=4.2×103J/（kg·℃），天然气的热值q=7.0×107J/m3。求：
（1）水吸收的热量；
（2）消耗的天然气完全燃烧放出的热量；
（3）该热水器的效率。
24.如图19所示电路，电源电压保持不变，R1=10Ω，R2=15Ω。当开关S闭合时，电流表A2的示数为0.4A，求：
（1）电源电压；
（2）电流表A1的示数；
（3）R2通电1min产生的热量；
（4）电路中的总电阻。
25.如图20是某校师生自制一台电烘箱而设计的简化电路图及技术参数，R1和R2均为电热丝且电阻值恒定。根据师生们的设计，求：
（1）电烘箱在高温挡正常工作时每分钟消耗的电能。
（2）电热丝R1的阻值。
（3）电烘箱在低温挡时正常工作时R2的功率。
黔东南州2020—2021学年度第一学期期末文化水平测试
九年级物理参考答案
一、单项选择题：（每小题3分，共30分）
题号 1 2 3 4 5 6 7 8 9 10
答案 D B A D A C D B A D
二、填空题：（每空1分，共16分）
11．36；并；串；火线；试电笔
12．增大；做功 13．短路；a
14．220.4；720；20；4400
15．L1；9；4.5
三、作图题：（每小题2分，共6分）
16. 17. 18.
四、实验探究题：（每空1分，共20分）
19．（1）相同；加热时间长短
（2）加热时间；食用油；水
（3）水
（4）1.8×103
20．（1）断开；串联；不相同；C
（2）电流表的正负接线柱接反
21．（1）A；保护电路（2）有；无（3）B；2.5；0.32；0.8
五、简答题：（每问2分，共6分）
22．（1）发热体发热的原理是电流的热效应。
（2）加热过程中，电流做功，将电能转化为食品的内能，即食品的内能是通过做功的方式增加的。
（3）二极管是由半导体材料制成的。
六、计算题：（第23小题6分，第24、25小题各8分，共22分）
23．解：（1）
…………………………………………………（2分）
（2）
…………………………………………………（2分）
（3） …………………………………………（2分）
24.解：（1）当S闭合时，R1与R2并联，则：
………………………………………………（2分）
（2） ……………………………………………………（1分）
…………………………………………………（1分）
（3） …………………………………（2分）
（4） …………………………………………………（2分）
25.解：（1） …………………… （2分）
（2） …………………………………………………（2分）
（3） ……………………………………………（1分）
……………………………………（1分）
………………………………（2分）液体
质量/g
初温/℃
末温/℃
加热时间/min
水
250
20
35
6
食用油
250
20
55
6
额定电压
220V
正常工作电流
高温挡
5.5A
低温挡
2.2A
