广西南宁市新民中学2020-2021学年度九年级上学期第二次月考物理试卷（无答案）

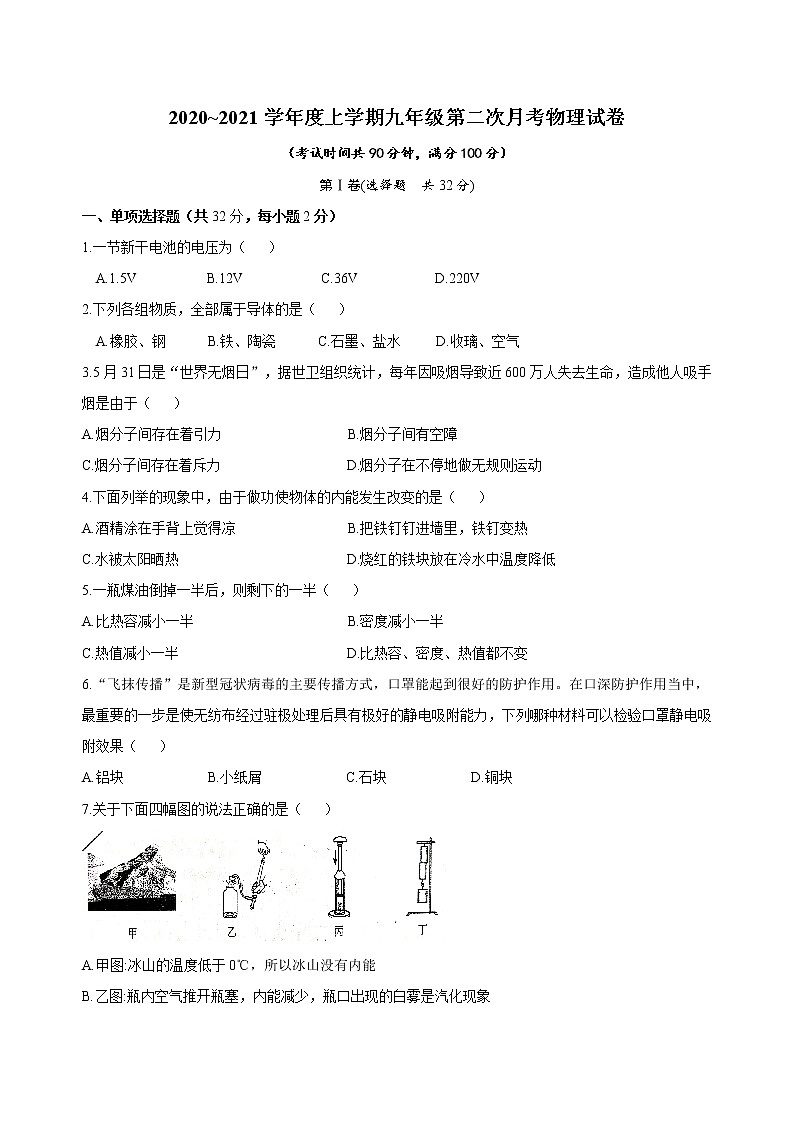

2020~2021学年度上学期九年级第二次月考物理试卷

（考试时间共90分钟，满分100分）

第Ⅰ卷(选择题　共32分)

一、单项选择题（共32分，每小题2分）

3.5月31日是“世界无烟日”，据世卫组织统计，每年因吸烟导致近600万人失去生命，造成他人吸手烟是由于（   ）

A.烟分子间存在着引力                  B.烟分子间有空障
C.烟分子间存在着斥力                  D.烟分子在不停地做无规则运动
4.下面列举的现象中，由于做功使物体的内能发生改变的是（   ）
A.酒精涂在手背上觉得凉                B.把铁钉钉进墙里，铁钉变热
C.水被太阳晒热                        D.烧红的铁块放在冷水中温度降低
5.一瓶煤油倒掉一半后，则剩下的一半（   ）
A.比热容减小一半                      B.密度减小一半
C.热值减小一半                        D.比热容、密度、热值都不变
6.“飞抹传播”是新型冠状病毒的主要传播方式，口罩能起到很好的防护作用。在口深防护作用当中，最重要的一步是使无纺布经过驻极处理后具有极好的静电吸附能力，下列哪种材料可以检验口罩静电吸附效果（   ）
A.铝块            B.小纸屑            C.石块            D.铜块

7.关于下面四幅图的说法正确的是（   ）

A.甲图:冰山的温度低于0℃，所以冰山没有内能
B.乙图:瓶内空气推开瓶塞，内能减少，瓶口出现的白雾是汽化现象
C.丙图:活塞压缩空气，硝化棉燃烧，此过程与热机的压缩冲程原理相同
D.丁图:悬挂重物不能把两块铅块分开，说明分子间存在引力，没有斥力
8.关于电阻的大小，下列说法正确的是（    ）
A.电阻的大小只跟导体的长度有关

B.电阻的大小只跟导体的温度有关
C.常温下，长度越长的导体，电阻越大

D.常温下，材料和长度相同的导体，横截面积越小，电阻越大

9.如图所示，有关滑动变阻器的使用，说法正确的是（     ）

A.接线柱C、D端接进电路为定值电阻

B.接线柱A、B端接进电路为一根导线

C.C、B端接进电路，电流方向为C→P→B

D.A、C端接进电路，向D端移动P，电阻增大

10.如图所示，在“探究串联电路中电压的规律”时，小雨同学用电压表测出Uab=3V，Ubc=3V，Uac=6V，在表格中记录数据后，下一步应该做的是（   ）
A. 整理器材，分析数据，得出结论
B. 对换L1和L2的位置，再测出一组电压值
C. 改变电源电压，再测出几组电压值
D. 换用不同规格的小灯泡，再测出几组电压值

11.如图所示的钨丝是将一个白炽灯去除玻璃罩制成的，闭合开关S，小灯泡L发光，钨丝不发光，向钨线吹气时，小灯泡L变亮，用酒精灯给钨丝加热，小灯泡L逐渐变暗直至熄灭，由实验可知（    ）

A. 钨丝的电阻随温度升高而减小
B. 向钨丝吹气时，钨丝电阻变小
C. 给钨丝加热时，电路中的电流变大
D. 小灯泡L发光而钨丝不发光是因为通过钨丝的电流小于小灯泡L的电流

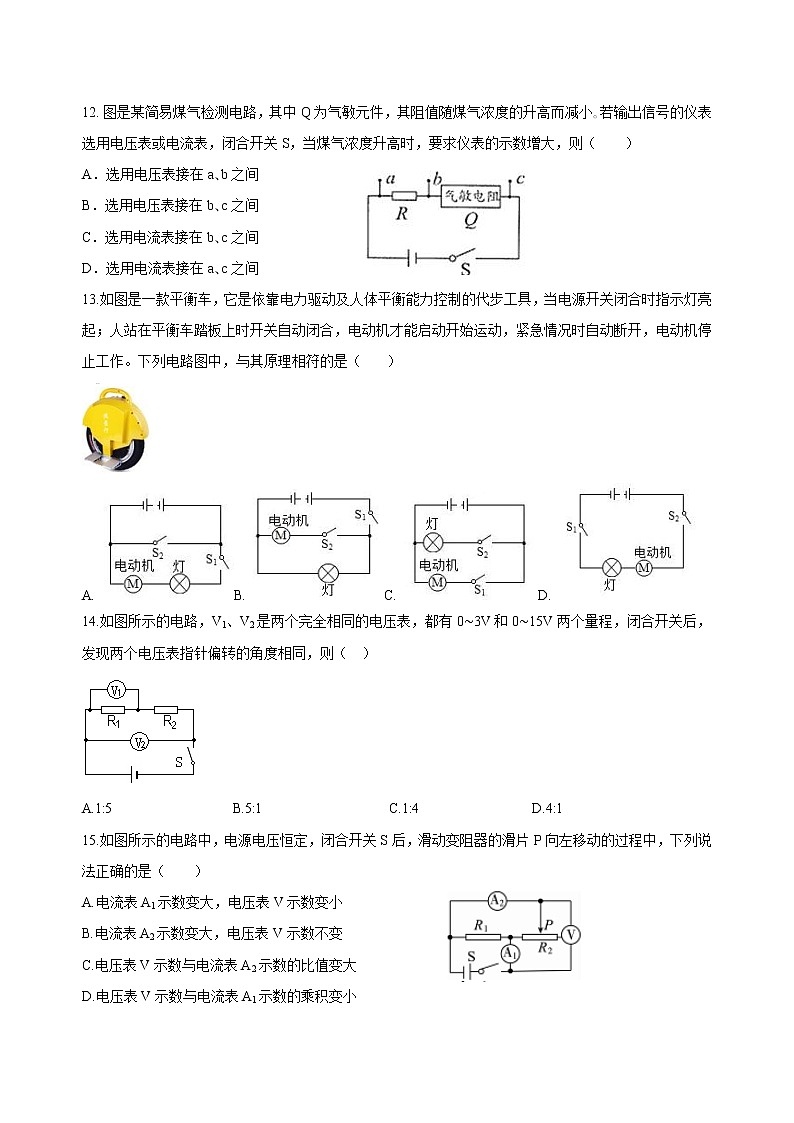

12. 图是某简易煤气检测电路，其中Q为气敏元件，其阻值随煤气浓度的升高而减小｡若输出信号的仪表选用电压表或电流表，闭合开关S，当煤气浓度升高时，要求仪表的示数増大，则（　　）

A．选用电压表接在a､b之间

B．选用电压表接在b､c之间

C．选用电流表接在b､c之间

D．选用电流表接在a､c之间

13.如图是一款平衡车，它是依靠电力驱动及人体平衡能力控制的代步工具，当电源开关闭合时指示灯亮起；人站在平衡车踏板上时开关自动闭合，电动机才能启动开始运动，紧急情况时自动断开，电动机停止工作。下列电路图中，与其原理相符的是（     ）

A. B. C. D.

14.如图所示的电路，V1、V2是两个完全相同的电压表，都有0∼3V和0∼15V两个量程，闭合开关后，发现两个电压表指针偏转的角度相同，则（ ）

A.1:5                 B.5:1                  C.1:4                D.4:1

15.如图所示的电路中，电源电压恒定，闭合开关S后，滑动变阻器的滑片P向左移动的过程中，下列说法正确的是（    ）

A.电流表A1示数变大，电压表V示数变小

B.电流表A2示数变大，电压表V示数不变

C.电压表V示数与电流表A2示数的比值变大

D.电压表V示数与电流表A1示数的乘积变小

16.甲图是灯泡L和定值电阻R的I−U图象，将L和R先后以乙图和丙图两种方式连在同电源上，若乙图中U1:U2=m，丙图中，I1:I2=n，则下述正确的是（   ）

A. m=n             B. m>n              C. m<n                  D. mn=1

第Ⅱ卷(非选择题　共68分)

二、填空题(每空1分，共15分)

17.我们教室里的电风扇与电灯是       联的，工作时间长了，有些电器外壳发烫，是由于电能转化成了        能。
18.用电流表测某用电器通过的电流时，应将电流表与该用电器           联，选择量程时，应用大量程           (选填“大量程”或“小量程”)进行试触。
19.用毛皮摩擦过的橡胶棒由于得到电子而带        电。用这个橡胶棒接触验电器的金属球，验电器的两金属薄片由于带同种电荷互相         而张开。

20.如图所示的是汽油机的      冲程，常常汽车行驶一段路程之后为了防止发动机过热，用水箱里的水对发动机进行冷却，这是通过      的方式改变发动机的内能；用水冷却是利用了水        大的特性。

21. 如图所示是一个电子身高测量仪。其中R是固定的、

竖直放置的硬电阻棒。随着被测身高的增加，电压表的

示数      (选填“变大”、“变小”、“不变”)，电流

表的示数      (选填“变大”、“变小”、“不变”)。

身高测量仪的刻度在       （选填“电压表”或“电流表”）

22.如图甲所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙所示，则电源电压为      V，定值电阻R1为      Ω，滑动变阻器R2的最大阻值为      Ω。

三、作图与简答题(共8分，每小题4分)

23.（1）在如图a所示的圆圈中正确填入电压表或电流表的符号，使两盏都能发光

（2）如图甲的实验电路图，灯泡的电阻约为10Ω，请你根据电路图用笔画线代替导线，将图乙中未完成的电路连接好，要求：电流表、电压表选择合适的量程，导线不能交叉。

24.（4分）一矿泉水瓶内装有少量酒精，打开盖子，在空气中闻到酒精的气味;待瓶内酒精完全蒸发，把干燥的空矿泉水瓶在衣服上反复摩擦之后，用它去吸取地上的灰尘，达到清洁功能。请用所学物理知识回答:
(1)在空气中闻到酒精气味的原因以及加快酒精蒸发速度的一种方法;
(2)经摩擦后的瓶子能达到清洁功能的原因。

四、实验与探究题(共20分)

25.（6分）如图甲所示是“探究不同物质吸热升温的现象”实验装置，小华用两个相同的容器(图中用虚线形表示)分别装入A、B两种液体，用相同的装置加热。

（1）实验前，按             (填“自上而下”或“自下而上”)的顺序组装器材。
（2）实验时，选用初温和          相等的A、B两种液体(选填“体积”或“质量”），使用玻璃棒
搅拌的目的是                       。
（3）实验中两种液体吸收热重的多少可通过            (填“液体升高的温度”或“加热时间”)比较。

（4）根据实验数据绘制的温度与时间的关系图象如图乙所示，分析图象可知，质量相等的A和B两种液体，在吸收相同热量时，        升温较高。
（5）冬天，小华想自制一个暖手袋，若只能从A或B中选一种液体装入暖手袋中作为供暖物质，则应选择        液体。

26.（7分）小张在“伏安法”测小灯泡的电阻实验中，连接了如图甲所示的实物图。

(1)测小灯泡的电阻的实验原理是              ，闭合开关前，应向         端(选填“A”或“B”)调整滑动变阻器的滑片。

(2)闭合开关S后，发现小灯泡不亮，但电流表和电压表均有示数，接下来首先应该操作的是   (填序号)

A. 检查电路是否断路

B.检查电路是否短路

C.移动滑动变阻器的滑片P，观察小灯泡是否发光

(3)测量过程中，某一次的电流值如图乙所示，则电流值是      A.这时，灯丝突然烧断，则电压表的示数        (选填“变大”“变小”或“不变”)。换相同规格的灯泡，重新实验，并绘出I−U图象如丙图所示

（4）分析丙图可知，当小灯泡两端的电压增大时，灯丝的电阻会         。（选填“变大”“变小”或“不变”）是一条曲线，小灯泡的I−U图象而不是一条直线，是因为                        。

27.（7分）如图甲所示是小明“探究电流与电压、电阻的关系”的实验电路图。选用的实验器材是：电源（3V）、电流表（0～0.6A）、电压表（0～3V），定值电阻R1＝5Ω、R2＝10Ω、R3＝20Ω，滑动变阻器（40Ω 2A）、开关、导线若干。

(1)探究电流与电压关系：
①探究电流与电压的关系时，要保持______不变，采用的科学方法是               ；
②小明在实验中进行多组数据测量的目的是什么？
③小明选用5Ω和10Ω的两只电阻分别进行实验后，由实验数据画出的图象如图乙所示，其中M图象对应的是哪只电阻？                   由M图象得到的实验结论是什么？

(2)探究电流与电阻的关系：
①小明在实验中，首先确定一个保持不变的电压值U，当AB间的电阻R由5Ω换成10Ω时，闭合开关，应将滑动变阻器的滑片向_____（选填“a”或“b”）移动，才能使电压表示数变为U；
②当AB间换接20Ω的电阻时，小明无论怎样移动滑动变阻器的滑片，电压表的示数都无法达到U。请你告诉他，为完成实验，U的取值范围是                   。

五、计算应用题(共25分)解答时要求写出必要的文字说明、计算公式和重要的演算步骤．只写出最后答案，未写出主要演算过程的，不能得分，答案必须明确写出数值和单位．

28.（6分）有朋自远方来，烧一壶热水，拈几许茶叶，置于瓷制器皿中，沸水冲泡，这是山东人独有的待客之道。如果用酒精炉烧水，将质量为2kg，温度为10℃的水加热(1个标准大气压下)，需完全燃烧42g酒精，酒精炉效率为70%，(已知c水=4.2×103J/(kg⋅℃)，q酒精=3.0×107J/kg)。

求：(1)42g酒精完全燃烧放出的热量；

(2)水升高的温度是多少?

29.(9分)如图所示，电流表的量程为0∼0.6A，电压表的量程为0−15V，R1的电阻为20Ω，电源电压为18V，变阻器R3的阻值范围为0−200Ω。

(1)只闭合开关S3时，电流表示数为0.3A，则R2的电阻为多大?

(2)只闭合S1、S3和S4时，且滑片P位于最右端时，求电流表的示数；

(3)只闭合S2、S4，在不损坏电流表、电压表的情况下，求滑动变阻器允许连入的最大阻值。

30.(10分)探究实验小组的同学设计了一个呼吸式酒精测量的模拟装置，其电路原理如图1。电源电压U保持4V不变，定值电阻R0=5Ω，电压表量程为0∼3V，R1为可感知酒精气体浓度的可变电阻，其阻值R1随酒气体浓度P的变化关系图线如图2，酒精气体浓度对应的酒驾等级如表：

(1)电压表示数为0.8V时，电路中的电流多大?通过计算回答此时属于哪类酒驾等级?

(2)更换定值电阻R0可改变检测装置的测量范围，若要使电压表满偏时对应的酒精气体浓度P=100.则更换后的定值电阻R0的阻值应为多大?

(3)分析图图线可知，可变电阻R1与酒精气体浓度P的乘积为一定值。请写出当电压表示数为U0时，酒精气体浓度P的表达式(用题目给定的物理量符号U、U0和R0表示)。
