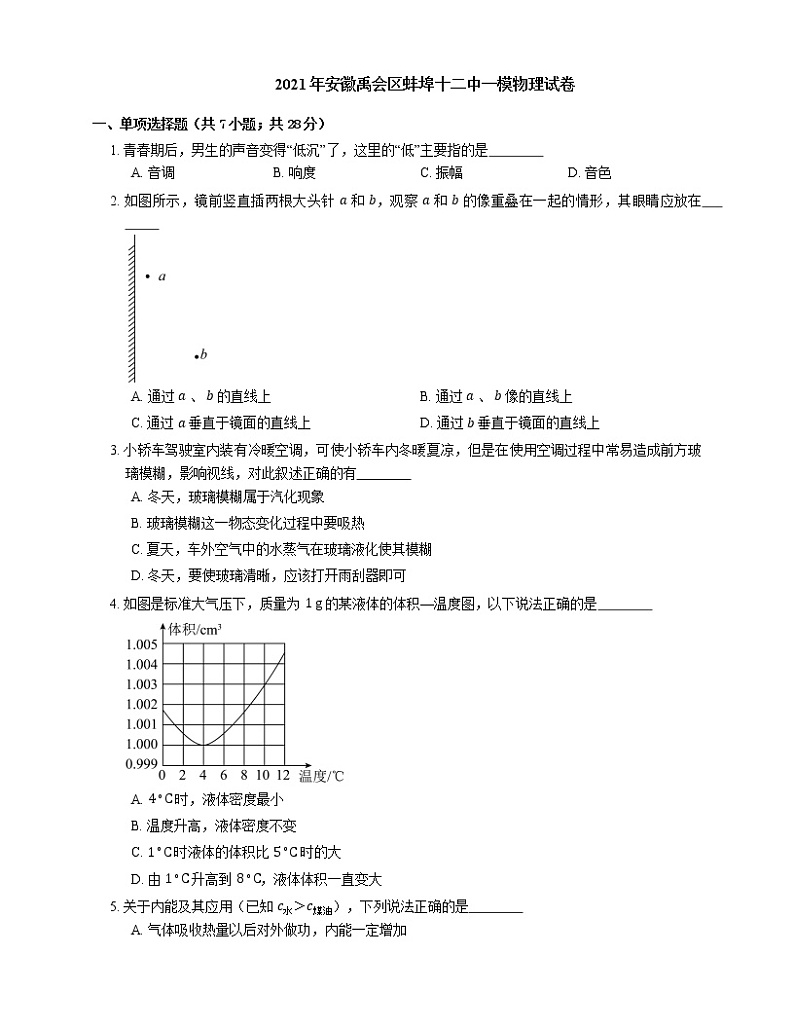

2021年安徽禹会区蚌埠十二中一模物理试卷

这是一份2021年安徽禹会区蚌埠十二中一模物理试卷，共10页。试卷主要包含了单项选择题，填空题，实验题，作图题，计算题等内容，欢迎下载使用。

一、单项选择题（共7小题；共28分）
1. 青春期后，男生的声音变得“低沉”了，这里的“低”主要指的是
A. 音调B. 响度C. 振幅D. 音色

2. 如图所示，镜前竖直插两根大头针 a 和 b，观察 a 和 b 的像重叠在一起的情形，其眼睛应放在

A. 通过 a 、 b 的直线上B. 通过 a 、 b 像的直线上
C. 通过 a 垂直于镜面的直线上D. 通过 b 垂直于镜面的直线上

3. 小轿车驾驶室内装有冷暖空调，可使小轿车内冬暖夏凉，但是在使用空调过程中常易造成前方玻璃模糊，影响视线，对此叙述正确的有
A. 冬天，玻璃模糊属于汽化现象
B. 玻璃模糊这一物态变化过程中要吸热
C. 夏天，车外空气中的水蒸气在玻璃液化使其模糊
D. 冬天，要使玻璃清晰，应该打开雨刮器即可

4. 如图是标准大气压下，质量为 1 g 的某液体的体积—温度图，以下说法正确的是
A. 4∘C 时，液体密度最小
B. 温度升高，液体密度不变
C. 1∘C 时液体的体积比 5∘C 时的大
D. 由 1∘C 升高到 8∘C，液体体积一直变大

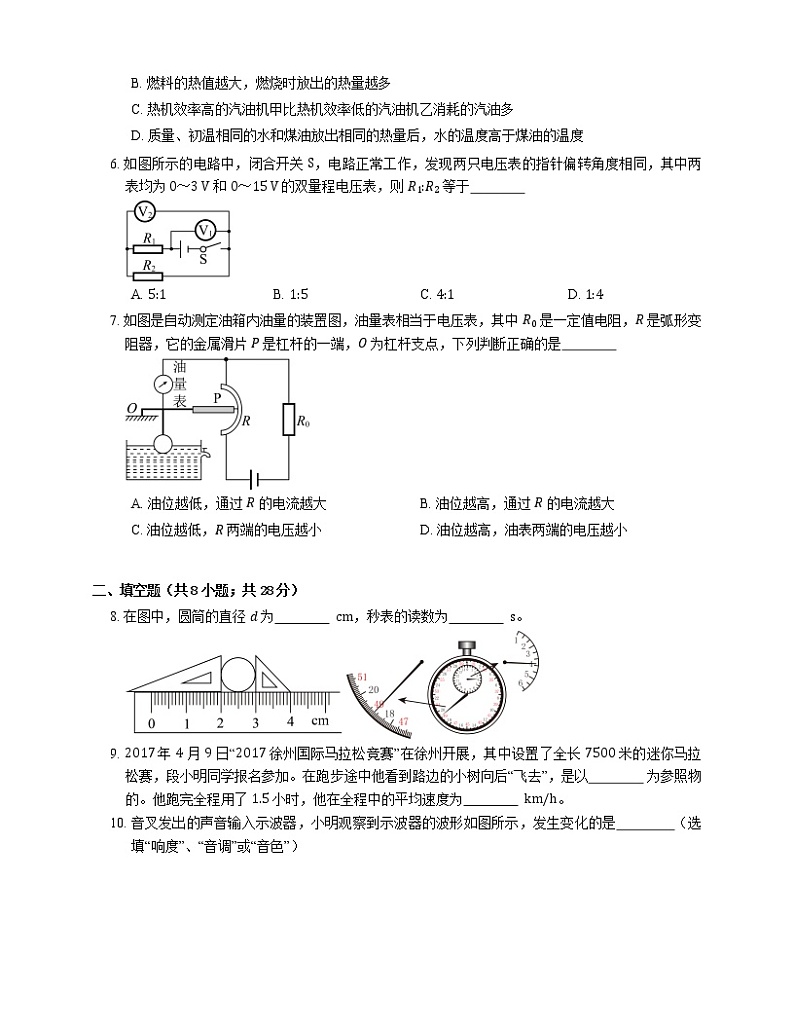

5. 关于内能及其应用（已知 c水＞c煤油），下列说法正确的是
A. 气体吸收热量以后对外做功，内能一定增加
B. 燃料的热值越大，燃烧时放出的热量越多
C. 热机效率高的汽油机甲比热机效率低的汽油机乙消耗的汽油多
D. 质量、初温相同的水和煤油放出相同的热量后，水的温度高于煤油的温度

6. 如图所示的电路中，闭合开关 S，电路正常工作，发现两只电压表的指针偏转角度相同，其中两表均为 0～3 V 和 0～15 V 的双量程电压表，则 R1:R2 等于
A. 5:1B. 1:5C. 4:1D. 1:4

7. 如图是自动测定油箱内油量的装置图，油量表相当于电压表，其中 R0 是一定值电阻，R 是弧形变阻器，它的金属滑片 P 是杠杆的一端，O 为杠杆支点，下列判断正确的是
A. 油位越低，通过 R 的电流越大B. 油位越高，通过 R 的电流越大
C. 油位越低，R 两端的电压越小D. 油位越高，油表两端的电压越小

二、填空题（共8小题；共28分）
8. 在图中，圆筒的直径 d 为 cm，秒表的读数为 s。

9. 2017 年 4 月 9 日“2017 徐州国际马拉松竞赛”在徐州开展，其中设置了全长 7500 米的迷你马拉松赛，段小明同学报名参加。在跑步途中他看到路边的小树向后“飞去”，是以 为参照物的。他跑完全程用了 1.5 小时，他在全程中的平均速度为 km/h。

10. 音叉发出的声音输入示波器，小明观察到示波器的波形如图所示，发生变化的是 （选填“响度”、“音调”或“音色”）

11. 如图，活塞将气缸分成甲、乙两气室、活塞（连同拉杆）是绝热的，且不漏气，以 E甲 、 E乙 分别表示甲、乙两气室中气体的内能，则在将拉杆缓慢向外拉的过程中 E甲 和 E乙 的变化情况分别是：E甲 ，E乙 。（填“变大”“变小”或“不变”）

12. 小明家电能表上月底的示数和本月底的示数如图所示，他家本月消耗的电能为 kW⋅h，他家同时使用的用电器总功率不得超过 W。

13. 由金属杆组成如图所示的导轨，其中水平面上两平行导轨足够长且全部置于竖直向上的磁场中，与倾斜放置的导轨 ABCD 平滑且固定连接。将一金属棒 ab 从倾斜导轨上一定高度由静止释放，运动过程中始终与导轨垂直接触且不受摩擦，因为 （从能量转化的角度简述理由），所以 ab 棒在水平导轨上的运动情况是 （选填“加速”、“减速”或“匀速”）。

14. 标有“6 V 1.5 W”的小灯泡，通过它的电流随两端电压变化的关系如图所示，若把这样的三只灯泡串联起来，接在 12 V 的电源两端，灯泡的电阻及实际功率约为 Ω 、 W。

15. 我们可以用图示的电路图测量未知电阻 Rx 的阻值。调节电路，当电压表示数 U 为 3.0 V 时，电流表的示数为 0.3 A．如果考虑到电流表的电阻值 RA 为 0.5 Ω，待测电阻 Rx 的阻值应为 Ω。

三、实验题（共3小题；共18分）
16. 小郑同学利用手边的器材：天平和砝码、空玻璃瓶、足够的水、某种液体，顺利的完成了测量“某种液体密度”的实验。下面给出的是小郑完成实验时的第一个步骤，请你将实验步骤补充完整。（已知水的密度为 ρ水，待测液体足够多）
（1）用调节好的天平和砝码测出空玻璃瓶的质量 m0，并记录在表格中；
用调节好的托盘天平测量 并记录在表格中；
（2）用调节好的托盘天平测量 并记录在表格中；
液体密度的计算公式：ρ液=

17. 晓聪探究"凸透镜成像规律"的实验装置如图所示，其中焦距为 10 cm 的凸透镜固定在光具座上 50 cm 刻度线处，光屏和点燃的蜡烛分别位于凸透镜的两侧。
（1）晓聪将蜡烛移至光具座上 10 cm 刻度线处，移动光屏，直到烛焰在光屏上成清晰的像，则该像是 （填"放大""等大"或"缩小"）的实像；
（2）晓聪将蜡烛移至光具座上 35 cm 刻度线处，移动光屏，直到烛焰在光屏上成清晰的像，则该像是 （填"倒立"或"正立"）的实像；
（3）晓聪将蜡烛移至光具座上 45 cm 刻度线处，晓聪从透镜的右侧通过透镜可以看到烛焰 （填"倒立"或"正立"）的像。

18. 电源因有内阻，在使用时内阻也会分掉一部分电压，无内阻分压时的电压称为电源电动势。正在工作的闭合电路中测到的电源两端电压其实是路端电压，并非电动势。图中 R 为已知电阻，Rx 为待测电阻，K1 为单刀单掷开关，K2 为单刀双掷开关，V 为电压表（内阻极大），E 为电源（电阻不可忽略）。现用图中电路测量电源电动势 e 及电阻 Rx。
（1）操作步骤：
① （选填“闭合”或“断开”）K1，K2 接到 a 端，记下此时电压表的示数 U1，即为电源电动势；
② 闭合 K1，K2 接到 a 端，记下电压表的读数 U2；
③ 记下电压表的读数 U3；
（2）由 R 及测得的量，可得 Rx=

四、作图题（共2小题；共26分）
19. 如图所示，开关闭合后，位于螺线管附近的小磁针 N 极指向下，请在螺线管上画出导线的绕向。

20. 凹面镜不是使光线透过，而是使光反射回去的仪器，光线遵循反射定律，如图甲是凹面镜，它将平行主轴的入射的光线会聚在焦点 F 上，这是因为表面每个点的法线方向不同，光线以不同的角度反射，根据光路可逆性，凹面镜不仅可以使平行光线汇聚于焦点，还能使过焦点的光线反射成平行于主轴的光，请根据以上叙述，在图乙中画出 H0 的成像光路图。

五、计算题（共3小题；共39分）
21. 如图 1 灯距地面的高度为 H，身高为 h 的人自路灯的正下方经过，看到自己头部的影子正好在自己脚下。如图 2，如果人以不变的速度 v 匀速向前走，由 A 到 B，则人头部的影子由 C 运动到 D。证明：人头部影子的速度为 HVH−h。

22. 熔化热是指单位质量的晶体在熔化时变成同温度的液体物质所需吸收的热量，常见的冰的熔化热是 3.36×105 J/kg。如图用 220 V 、 1210 W 的电饭锅给 1 kg 零摄氏度的冰加热，设加热效率为 84%，直至沸腾用了 15 分钟时间（设环境为通常状况，冰水只吸收电饭锅所给热量，且电饭锅的电阻不随温度变化）已知：。
（1）求冰融化成水，直至沸腾所需的热量；
（2）求电饭锅实际电功率；
（3）求电饭锅的实际电压。

23. 如图所示的电路中，电源电压保持不变，R2=20 Ω，闭合开关 S，移动滑动变阻器 R2 的滑片到中点 c 时，电流表的示数为 0.4 A；移动滑片 P 到最左端 a 时，电流表的示数为 0.3 A，求电源电压和 R1 的阻值。
答案
第一部分
1. A
2. B
【解析】当 a 、 b 两大头针反射的光线在同一条直线上时，它们在平面镜中的像点也在同一条直线上，所以人眼应在以 ba 为入射光线的反射光线方向观察大头针，如图所示。

所以眼睛应在通过 a 、 b 像的直线上观察大头针。
3. C
4. C
5. D
6. C
【解析】由电路图可知，R1 与 R2 串联，电压表 V1 测电源的电压，电压表 V2 测 R2 两端的电压；
因串联电路中总电压等于各分电压之和，且两个电压表指针偏转角度相同，
所以，电压表 V1 的示数是电压表 V2 示数的 5 倍，则两电阻两端的电压之比：
UR1UR2=UV1−UV2UV2=5−11=41，
因串联电路中各处的电流相等，
所以，两电阻的阻值之比等于电阻两端的电压之比：
R1R2=UR1UR2=41。
7. D
【解析】由图知，定值电阻 R0 与弧形变阻器 R 串联；由题知，油量表相当于电压表，则电压表测量 R 上部分分得的电压；因电压表可看作断路，则定值电阻 R0 始终与弧形变阻器 R 的最大阻值串联，即滑片移动时不改变电路的电阻；
当油位越低时，因 R 连入电路的电阻不变，则根据欧姆定律可知电路中电流不变；由 U=IR 可知，R 两端的电压不变，故A 、C错误；
当油位越高时，因 R 连入电路的电阻不变，则电路中电流不变；油位越高时，滑片上移，滑片以上的电阻越小，根据串联分压原理可知，滑片以上的电阻分得的电压越小，即油表两端的电压越小，故B错误，D正确。
第二部分
8. 1.00；228.7
【解析】由图知：
（1）刻度尺上 1 cm 之间有 10 个小格，所以一个小格代表的长度是 0.1 cm=1 mm，即此刻度尺的分度值为 1 mm；圆筒左侧与 2.00 cm 对齐，右侧与 3.00 cm 对齐，所以圆筒的直径为 d=3.00 cm−2.00 cm=1.00 cm；
（2）在秒表的中间表盘上，1 min 中间有两个小格，所以一个小格代表 0.5 min，指针在 "3" 和 "4" 之间，偏向 "4" 一侧，所以分针指示的时间为 3 min=180 s；在秒表的大表盘上，1 s 之间有 10 个小格，所以一个小格代表 0.1 s，指针在 48.7 s 处，所以秒针指示的时间为 48.7 s，即秒表的读数为 180 s+48.7 s=228.7 s。
9. 自己；5
10. 响度
11. 变大；变小
12. 82；2200
13. 金属棒的动能不断转化为电能再转化为内能；减速
14. 20；0.8
15. 9.5
第三部分
16. （1） 装满水后玻璃瓶的总质量 m1
【解析】用调节好的天平和砝码测出空玻璃瓶的质量 m0，并记录在表格中；
用调节好的托盘天平测量装满水后玻璃瓶的总质量 m1 并记录在表格中；
（2） 装满液体后玻璃瓶的总质量 m2；m2−m0m1−m0⋅ρ水
【解析】用调节好的托盘天平测量装满液体后玻璃瓶的总质量 m2 并记录在表格中。
水的质量：m水=m1−m0，
由 ρ=mV 可得水的体积：V=m1−m0ρ水，
液体的质量：m液体=m2−m0，
根据分析可知，烧杯内水的体积等于液体的体积，
则液体的密度表达式：ρ=m液体V=m2−m0m1−m0ρ水=m2−m0m1−m0⋅ρ水。
17. （1） 缩小
（2） 倒立
（3） 正立
18. （1） ① 断开
【解析】将电压表直接接在电源两端测出电源的电动势；再测出 R 与 Rx 的两端的电压，同理测出 Rx 两端的电压，由串并联电路的规律可得出 Rx；
② K1 仍闭合，K2 接到 b 端
（2） U3RU2−U3
【解析】电压表第一步测出的即为电源电动势，e=U1；
由串联电路的规律，
U3Rx=U2R+Rx
解得 Rx=U3RU2−U3
第四部分
19.
【解析】（1）根据同名磁极相互排斥，异名磁极相互吸引，可以判断螺线管的上端是 N 极，下端是 S 极。
（2）用右手握住螺线管，大拇指指向 N 极，四指就是电流方向，可以判断电流从螺线管的上端流入。如图：
20.
【解析】从 H0 的顶端发出一条平行于主光轴的光线，经过凹面镜的反射后会经过焦点 F；
从 H0 的顶端发出一条光线经过焦点 F 后，在经过凹面镜反射后变成平行于主光轴的光线；
这两条线的交点为 H0 的顶端点的像，然后做出物体的像，如图所示：
第五部分
21. 如图，则 ΔOAB 和 ΔOCD 相似，根据相似三角形对应边成比例，则有：ABCD=OAOC=H−hH⋯①；
因为人在做匀速直线运动，所以人的头也在做匀速直线运动，
则：AB=vt⋯②
将 ② 式代入 ① 式，得：
CD=HH−h×vt；
由于 HH−hv 是不变的，因此人的影子从 C 点到 D 的过程也是做匀速直线运动，所以人头部影子的速度为 Hvh−h。
22. （1） 7.56×105 J
【解析】1 kg 冰熔化是吸收的热量：
Q熔=3.36×105 J/kg×1 kg=3.36×105 J；
冰熔化后质量不变，即 m水=m冰=1 kg，
将 1 g0∘C 水加热至沸腾，水吸收的热量：
Q吸=cm（t−t0）；
冰熔化成水，直至沸腾至少所需的热量：
Q=Q熔+Q吸=3.36×105 J+4.2×105 J=7.56×105 J。
（2） 1000 W
【解析】由 η=QW 可得消耗电能：
W=Qη=7.56×105 J84%=9×105 J，
电饭锅实际电功率：
P实际=Wt=9×105 J15×60 s=1000 W，
（3） 200 V
【解析】P=U2R 可得，电饭锅的电阻：
R=U额2P额=(220 V)21210 W=40 Ω，
电饭锅的实际电压：
U实=P实际R=1000 W×40 Ω=200 V。
23. 12 V；20 Ω
【解析】由图可知，R1 与 R2 串联在电路中，电流表测电路中的电流，
当 P 滑至中点 c 时，电源电压：U=I中(R1+12R2）=0.4 A×（R1+12×20 Ω）⋯①
当 P 滑至最左端时，电源电压：U=I左(R1+R2）=0.3 A×（R1+20 Ω）⋯②
电源电压不变，由 ①② 可解得：U=12 V，R1=20 Ω。
