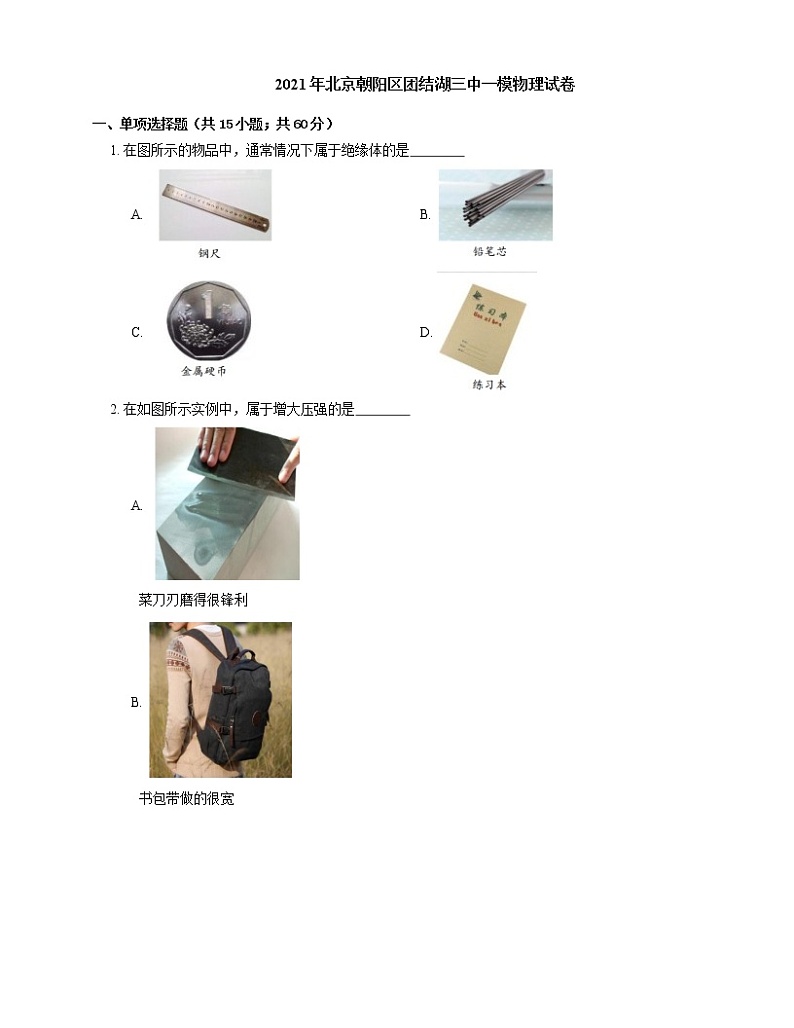

2021年北京朝阳区团结湖三中一模物理试卷

这是一份2021年北京朝阳区团结湖三中一模物理试卷，共19页。试卷主要包含了单项选择题，双项选择题，多项选择题，填空题，实验题，科普阅读题，计算题等内容，欢迎下载使用。

一、单项选择题（共15小题；共60分）
1. 在图所示的物品中，通常情况下属于绝缘体的是
A. B.
C. D.

2. 在如图所示实例中，属于增大压强的是
A.
菜刀刃磨得很锋利
B.
书包带做的很宽

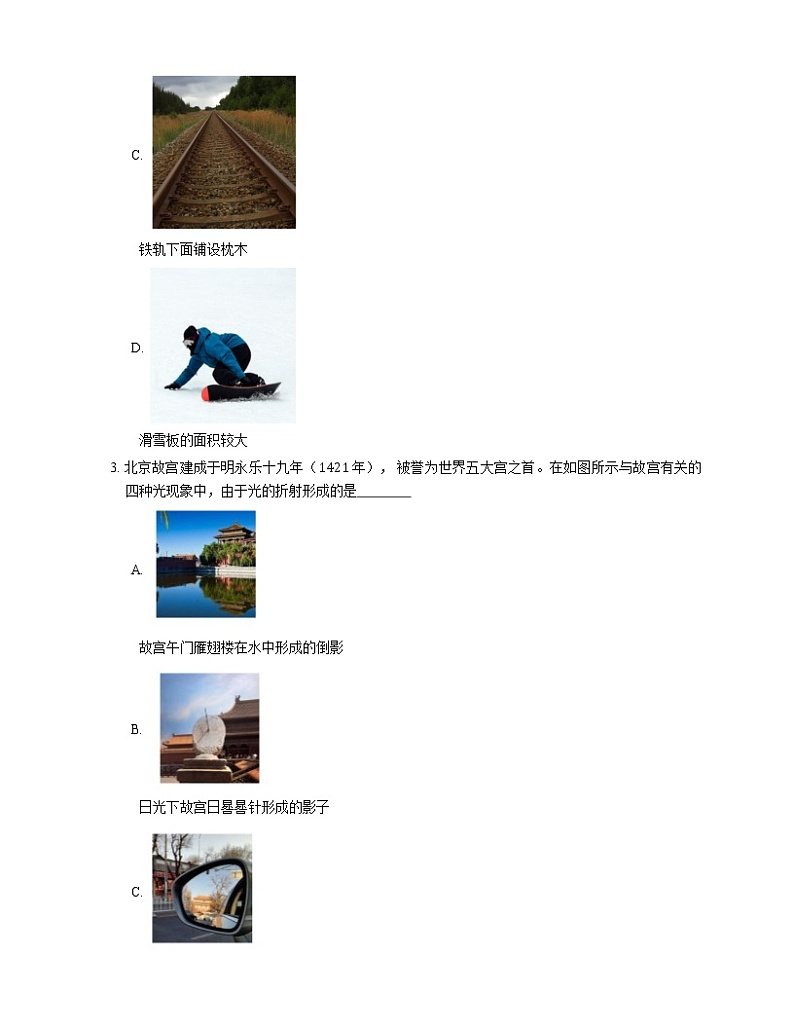

C.
铁轨下面铺设枕木
D.
滑雪板的面积较大

3. 北京故宫建成于明永乐十九年（1421 年）， 被誉为世界五大宫之首。在如图所示与故宫有关的四种光现象中，由于光的折射形成的是
A.
故宫午门雁翅楼在水中形成的倒影
B.
日光下故宫日晷晷针形成的影子
C.

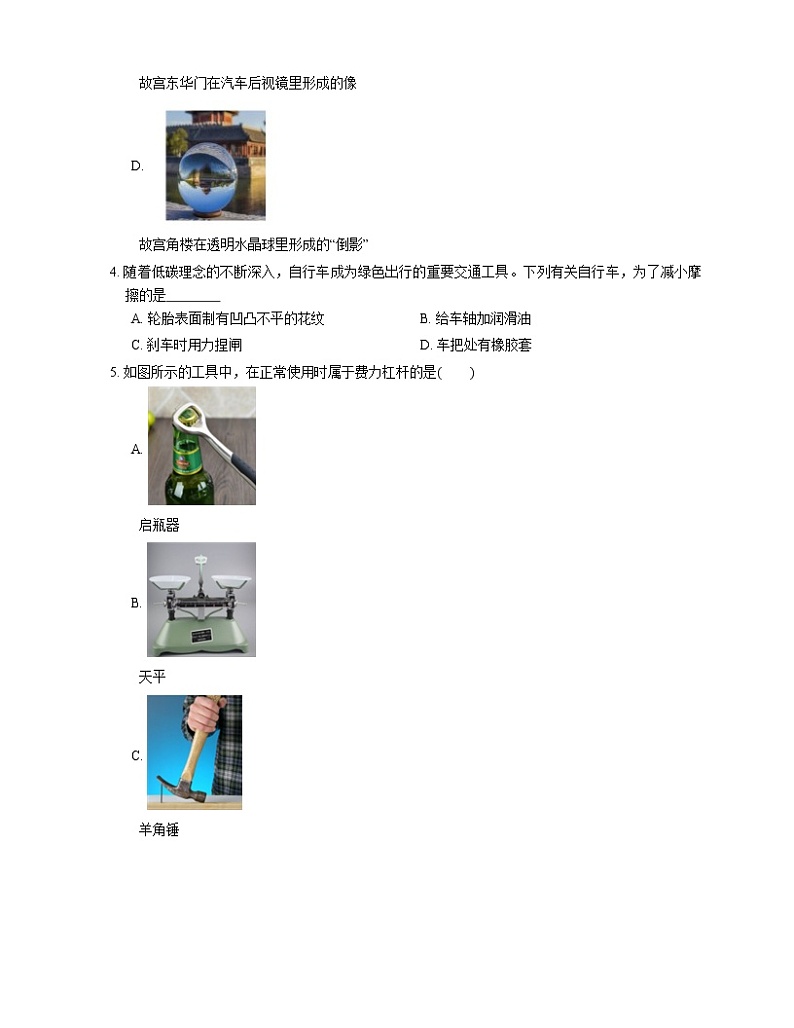

故宫东华门在汽车后视镜里形成的像
D.
故宫角楼在透明水晶球里形成的“倒影”

4. 随着低碳理念的不断深入，自行车成为绿色出行的重要交通工具。下列有关自行车，为了减小摩擦的是
A. 轮胎表面制有凹凸不平的花纹B. 给车轴加润滑油
C. 刹车时用力捏闸D. 车把处有橡胶套

5. 如图所示的工具中，在正常使用时属于费力杠杆的是( )
A.
启瓶器
B.
天平
C.
羊角锤
D.
食品夹

6. 如图所示现象中，利用做功使物体内能增加的是
A.
发烧时，用冷毛巾给头部降温
B.
天冷时，晒太阳可以让身体暖和
C.
锯木头时，来回拉动锯片，使锯片温度升高
D.
用燃气灶煲汤时，火焰使汤的温度升高

7. 用与丝绸摩擦过的玻璃棒碰触验电器的金属小球，发现原本闭合的两片金属箔张开了。但不到 1 min，金属箔又慢慢闭合。关于此现象，说法正确的是
A. 由于玻璃棒碰触了金属球，产生了振动，所以验电器的金属箔会张开
B. 由于两片金属箔上分别带了异种电荷，相互排斥，所以会张开
C. 由于两片金属箔上分别带了同种电荷，相互排斥，所以会张开
D. 由于两片金属箔上分别带了异种电荷，相互吸引，所以会慢慢闭合

8. 在如图所示的眼睛及矫正的示意图中，下列说法中正确的是
A. 甲图是近视眼，用乙图中的透镜矫正
B. 甲图是远视眼，用乙图中的透镜矫正
C. 甲图是近视眼，用丙图中的透镜矫正
D. 甲图是远视眼，用丙图中的透镜矫正

9. 一句“绿水青山就是金山银山”凸显出我国对生态环境保护的重视，江、河、湖、海、湿地、树木和植被在调节水平衡中发挥着重要作用。关于降雨和地球水循环，下列说法正确的是
A. 地表水和海水放出热量后，液化成水蒸气
B. 部分上升的水蒸气与冷空气接触，会液化成小水滴
C. 小水滴遇到更冷的气流时放热，凝华成小冰珠
D. 小冰珠在降落过程中放出热量，熔化成雨水

10. “道路千万条，安全第一条”。为了保证道路的交通安全，现在许多道路上都会安装有电子眼。如图甲所示是某十字路口处安装的“电子眼”，图乙为“电子眼”监督路面交通情况时拍下的照片。下列分析正确的是
A. “电子眼”镜头拍摄的是缩小的实像
B. “电子眼”镜头拍摄的是缩小的虚像
C. ”电子眼”镜头拍摄的是放大的虚像
D. “电子眼”镜头拍摄的是放大的实像

11. 用如图所示的实验装置进行实验，下列说法正确的是
A. 该实验装置是用来研究电磁感应现象的
B. 电路元件及连接完好，将滑动变阻器的滑片 P 移至最右端，闭合开关，金属棒 ab 有可能不运动
C. 闭合开关，金属棒 ab 运动，此过程是把机械能转化为电能
D. 将磁铁 N 、 S 极对调，同时改变金属棒 ab 中电流的方向，金属棒 ab 的运动方向也会改变

12. 某兴趣小组的同学想利用热敏电阻制作一个简易电子温度计。他们首先测量了该热敏电阻 R 的阻值随温度变化的关系，并绘制成如图甲所示的图象。然后找来一台电压恒定的电源、一块电压表、定值电阻 R0 、开关和一些导线，按照图乙所示的电路连接，制作成一个电子温度计。关于这支电子温度计，下列说法正确的是
A. 当所测温度在 0∘C 到 100∘C 之间时，该热敏电阻的阻值随温度升高而变大
B. 当所测温度从 20∘C 上升到 50∘C 时，电压表的示数随之变小
C. 当所测温度从 20∘C 上升到 50∘C 时，电路中的电流随之变小
D. 当所测温度从 80∘C 下降到 20∘C 时，热敏电阻两端的电压随之变大

13. 如图所示，在农业领域，一架普通无人机携带农药，一天可完成 600 亩农田农药喷洒任务，换作人工，则需要 60 人满负荷工作一整天，科技带来的优势非常明显。假定无人机每次装 20 kg 农药，喷洒的过程中是在同一高度匀速飞行，下列说法正确的是
A. 喷洒农药的过程中，无人机重力势能不变
B. 喷洒农药的过程中，无人机动能不变
C. 喷洒农药的过程中，无人机重力势能增大
D. 喷洒农药的过程中，无人机机械能减小

14. 如图所示，小宁利用该实验电路测量未知电阻 Rx 的阻值。电源两端电压不变，滑动变阻器的最大阻值为 R0。当只闭合开关 S，滑动变阻器的滑片 P 滑到最右端时，电流表示数为 I1；当滑动变阻器的滑片 P 滑到最左端时，电流表示数为 I2。下列四个选项中，Rx 的表达式正确的是
A. Rx=(I2−I1)R0I1B. Rx=I1R0(I2−I1)
C. Rx=(I2−I1)R0I2D. Rx=I2R0(I1−I2)

15. 如图所示，两只完全相同的容器分别装等质量的水放在台秤上，用细线悬挂着实心铅球和铝球，将其全部没入水中，此时水未溢出，两容器中水面高度恰好相同。此时台秤的示数分别为 N1 和 N2，绳的拉力分别为 T1 和 T2，已知 ρ铅>ρ铝，则下列关系正确的是
A. N1=N2 T1=T2B. N1>N2 T1T2D. N1T2

二、双项选择题（共4小题；共16分）
16. 关于分子动理论和内能，下列说法中正确的是
A. 显微镜下，不洁净的水中大量的细菌在活动，说明分子在不停地做无规则的运动
B. 吸盘挂钩能牢牢吸在玻璃上，说明分子间存在引力
C. 一杯热水温度降低时，意味着内部水分子运动的剧烈程度降低了
D. 冰不断熔化过程中，温度不变，内能增加

17. 下列有关磁现象的说法中，正确的是
A. 磁体具有吸引轻小物体的性质
B. 放入磁场中某点的小磁针静止时 N 极指向与该点磁场方向相同
C. 地磁场的北极在地理的南极附近
D. 导体在磁场中做切割磁感线运动，导体中就会产生感应电流

18. 放假期间，小李乘坐客机由北京去桂林旅游。下列说法正确的是
A. 起飞滑行时，小李看见地面上的建筑向后运动，是以飞机作为参照物
B. 飞机飞行时，相对机翼下表面，机翼上表面的空气流速更快，受到的压强更小
C. 飞机从起飞到落地的过程中，飞机的运动状态始终保持不变
D. 当降落停稳后，飞机的惯性将消失

19. 小明体重 600 N，用由 A 、 B 两个滑轮组成的滑轮组向上提升 1000 N 的重物 C，如图所示。提升的过程中，小明用大小为 550 N，且竖直向下的力拉动绳子，使物体 C 以 0.4 m/s 的速度匀速上升。若不计绳重及轮与轴的摩擦，则下列说法正确的是
A. 小明在提升重物的过程中，A 滑轮起到改变力的方向的作用
B. 滑轮 B 的重力是 100 N
C. 滑轮组本次提升的机械效率大于 100%
D. 若想提升 1500 N 的重物，小明只需要在绳子自由端施加 800 N 的竖直向下的拉力即可

三、多项选择题（共1小题；共4分）
20. 如图所示的电路，是由两节干电池、一个开关、两只小灯泡和几根铜导线组成，小灯泡 L1 和 L2 分别标有“2.5 V 0.3 A”、“3.8 V 0.3 A”。当开关闭合后，小灯泡均发光，下列说法正确的是
A. 干电池对外电路供电，是将化学能转化成为电能
B. 电路中的电流是由正电荷定向移动形成的
C. 金属导线中自由电子定向移动的方向与电流方向相反
D. 流过 L1 的电流与流过 L2 电流大小相等

四、填空题（共9小题；共24分）
21. 如图所示的电阻箱的示数为 Ω。

22. 如图所示，物体 A 的长度是 cm。

23. 如图所示的温度计的示数为 ∘C。

24. 实验课上老师要求在黑板上画出一条水平线，聪明的小华和小刚找来一根透明软管，将软管的两端向上抬起后加入适量的水，待里边的水不动时，在两边液面处各点一点作为标记，利用直尺将两点用一条直线相连，画出了水平线，如图所示。他们的方法是利用了 的原理。

25. 小刚同学用如图所示电路探究“一段电路中电流跟电阻的关系”。在实验过程中，当小刚把 A 、 B 两点间的电阻 R1 由 5 Ω 更换为 10 Ω 后，为了控制变量，他应该采取的操作是 。

26. 某学习小组在校外做声学实验，他们在一段新修的平直公路上每隔 100 m 设置一个测试位置，分别是 O 、 A 、 B 、 C 、 D 、 E，如图所示。起点 O 处的同学手持发令枪负责产生声音，其他测试点各有一名同学背对发令者，听到枪声后迅速举起手中红旗。观察员看到发令枪冒烟开始计时，看到 E 处同学举旗，计时终止。在一次测试中，观察记录的时间是 1.54 s，忽略光传播的时间，所测出的声音的速度是 m/s（结果保留整数）。E 处同学听到的声音和 A 处同学听到的声音， （选填“音调”“音色”或“响度”）明显不同。

27. 小明在实验室测量牛奶的密度。小明先将牛奶倒入烧杯，用调节好的天平测量出牛奶和烧杯的总质量为 92.5 g，接着小明将烧杯中的部分牛奶倒入量筒中，如图甲所示，则量筒中牛奶的体积为 cm3。然后他用天平测量烧杯和剩余牛奶的总质量，天平平衡时的情景如图乙所示，则烧杯和剩余牛奶的总质量为 g，根据以上实验数据计算出牛奶的密度为 kg/m3。

28. 某物理小组在探究部分电路两端的电压 U 跟该电路中某个可变电阻 R 的关系时，记录的实验数据如下表所示。请根据表中数据归纳出 U 跟 R 的关系式是：U= 。
R/Ω048121620U/V24681012

29. 投石车竞赛是未来工程师博览与竞赛的一个项目，即利用 KT 板、 PVC 管等限定器材制作模拟古代攻城的投石车，利用橡皮筋作为动力进行沙包的投掷。图所示为某参赛小组设计的投石车结构图。在调试过程中，小组同学发现，当挂 16 根橡皮筋时沙包投掷距离为 4 m；当挂 17 根橡皮筋时沙包投掷距离为 4.2 m。请根据这一现象，提出一个可探究的科学问题： 。

五、实验题（共6小题；共38分）
30. 某小组在室温环境为 20∘C 的条件下观察水的沸腾现象。实验中，根据实验数据绘制了温度随时间变化的图象如图所示，由图象可知：
（1）水的沸点是 ∘C。
（2）实验时周围环境的气压 （选填“高于”“等于”或“低于”）1 标准大气压。
（3）水沸腾后继续加热，水的温度将 （选填“降低”“不变”或“升高”）。

31. 用如图甲所示实验电路测量额定电压为 2.5 V 小灯泡的额定功率。所用器材有：电压恒定为 3 V 的稳压电源，额定电压为 2.5 V 的小灯泡，以及符合实验要求的滑动变阻器、 已调零的电流表和电压表、开关和导线若干。
请按要求完成下列实验内容：
（1）连接电路时，要断开开关，在闭合开关之前，变阻器的滑片 P 应置于最 端（选填“左”或“右”）。
（2）闭合开关，发现无论怎样移动滑动变阻器的滑片 P，小灯泡始终不亮，电流表示数几乎为零，电压表的示数始终如图乙所示，则电路发生的故障可能是 。
（3）排除故障后，通过移动滑动变阻器滑片 P，将电压表示数调至 2.5 V，此时电流表的示数如图丙所示，则小灯泡的额定功率是 W。

32. 在做“探究平面镜成像特点”的实验时，如图所示。
（1）实验时，选棋子 A 为物体，选择薄玻璃板做平面镜而不用镜子，其目的是为了能在 A 棋子这一侧看到 （选填“A 的像”或“棋子 B”），便于确定像的位置。
（2）在实验过程中，将棋子 A 放在玻璃板的一侧，棋子 B 放在玻璃板的另一侧。一边移动棋子 B，一边用眼睛 （选填“透过玻璃板”或“直接”）观察 B，直至 B 与 A 的像完全重合时停止移动棋子 B。
（3）取下棋子 B，在棋子 B 的位置平行于玻璃板竖直放一张白纸，发现白纸上并不能直接看到棋子 A 的像，可知平面镜所成的像是 （选填“虚”或“实”）像。

33. 小亮想探究电流通过导体时产生的热量 Q 与导体电阻 R 的关系。他选用了以下实验器材：两个完全相同的烧瓶，烧瓶内分别装有质量和初温均为 t0 的煤油，相同的温度计 A 和 B 、阻值为 R1 和 R2 的电阻丝（R1（1）小亮计划探究的问题中，自变量是 。
（2）为便于测量因变量，将其转化为观察（操作定义） 。
（3）通过上述实验现象，小亮得到的结论是： 。
（4）若小亮继续研究电流通过导体产生热量 Q 与电流 I 的关系，在不改变原电路的情况下，除了需要添加停表之外，还需要添加的测量器材是 。

34. 研究并联电路中电流特点时，小强连接了如图所示的电路，R1 和 R2 是两只定值电阻，电源使用的是稳压电源。通过实验发现，并联电路中的干路电流等于各支路电流之和。
小强猜想：在并联电路中，且电源电压不变的条件下，若支路越多，就会将干路电流分成更多份，会使得同一支路上的电流就越小。为了纠正他的错误观点，请你利用图中现有器材，再添加一个定值电阻 R3 和若干导线，设计一个实验证明小强的想法是错误的。写出实验步骤（可作图辅助说明）和预期实验结果（证据）。

35. 小明用如图所示实验装置研究“滑动摩擦力的大小与接触面积有无关系”。
（1）下面是他的主要实验步骤，请你把步骤补充完整。
①将一端装有定滑轮的平直长木板固定在水平桌面上，如图所示组装器材。将材质相同，底面积是 36 cm2 正方体木块 A 叠放在底面积是 16 cm2 正方体木块 B 上，调整定滑轮支架的倾斜角度，将正方体木块 B 相连的细线绷直后与长木板表面平行，并在表格中记入木块 B 和木块 A 的底面积。
②将细线的另一端与调好的弹簧测力计相连，沿着竖直向上的方向缓慢 （选填“匀速”或“加速”）拉弹簧测力计，在向上拉动的过程中读出测力计示数 F，并记入表格。
③再将 ，调整定滑轮支架的倾斜角度，将正方体木块 （选填“A”或“B”）相连的细线绷直后与长木板表面平行，仿照步骤②读出弹簧测力计的示数 F，并记录。
④根据 f=F 算出两次的滑动摩擦力的值，记入表格。
（2）小明研究该问题应该控制的变量是 。
（3）下面是小明的实验数据

从实验数据中可以得到的结论是： 。

六、科普阅读题（共1小题；共8分）
36. 阅读《月球漫步》回答下题。
月球漫步
月球是离地球最近的天体，也是地球唯一的天然卫星。地球围绕太阳轨道运行的同时，月球也在围绕着地球旋转。地球和月球的环境大不相同，月球表面没有空气，没有风，表面积大约是地球的 114，月球的体积只相当于地球体积的 149，月球质量约等于地球质量的 181。
2018−2019 年的中国上演了一出“嫦娥”登月大戏，和以往不同，嫦娥这次登陆地在月球背面。月球背面电磁环境非常干净，无法直接接收来自地球的无线电信号，在登月之前，先要发射一颗中继卫星保障通讯。
2018 年 5 月 21 日，嫦娥四号的“开路先锋”鹊桥中继星发射升空。12 月 8 日，“嫦娥”开始奔月之旅。12 月 30 日 8 时 55 分，嫦娥四号探测器在环月轨道成功实施变轨控制，顺利进入预定的月球背面着陆准备轨道。
2019 年 1 月 3 日早上，嫦娥四号探测器从距离月面 15 km 处开始实施动力下降，探测器的速度从相对月球 1.7 km/s 逐步下降。在 8 km 到 6 km 处，探测器进行快速姿态调整，不断接近月球。在距月面 100 m 处开始悬停，对障碍物和坡度进行识别，并自主避障。在选定相对平坦的区域后，开始缓速垂直下降。10 时 26 分，在反推发动机和着陆缓冲机构的“保驾护航”下，一吨多重的“嫦娥四号”探测器成功着陆在月球背面南极-艾特肯盆地冯·卡门撞击坑的预选着陆区。11 时 40 分，着陆器获取了世界第一张近距离拍摄的月背影像图并传回地面。
15 时 7 分，工作人员在北京航天飞行控制中心通过“鹊桥”中继星向嫦娥四号发送指令，释放巡视器“玉兔二号”，随即展开探测工作。
2019 年 2 月 4 日，国际天文学联合会批准嫦娥四号着陆点命名为“天河基地”。图是科学家们为本次登月绘制的一张“全家福”。
请根据上述材料，回答下列问题：
（1）嫦娥四号着陆地被命名为 。
（2）假如月球和地球可以认为是一个密度均匀的球体，根据文中对月球和地球基本数据的对比描述，可知月球的密度相比地球要 （选填“大一些”或“小一些”）。
（3）嫦娥四号在选定相对平坦的区域后，在反推发动机的作用下缓速垂直下降。这个下降过程，若使用巨大的降落伞是 （选填“也有可能”或“不可能”）完成的。
（4）嫦娥四号传回地球的电磁信号通过的路径是：嫦娥四号 → → 地球。

七、计算题（共2小题；共26分）
37. 如图所示电路，电源电压不变，R1 的阻值为 40 Ω。只闭合开关 S1 时，电流表的示数为 0.2 A；S1 、 S2 都闭合时，电流表的示数为 0.6 A。求：
（1）R2 的阻值。
（2）S1 、 S2 都闭合时电路消耗的总功率。

38. 如图甲所示，将一个边长为 2 cm 的正方体物块 A 放在水平桌面上，A 物体的密度是 4×103 kg/m3。（g 取 10 N/kg）求：
（1）正方体物块 A 的重力；
（2）若在 A 的正中央放一个边长 6 cm，重 2 N 的正方体物块 B，如图乙所示，求 B 对 A 的压强。
答案
第一部分
1. D
2. A
3. D
4. B
5. D
【解析】【分析】根据杠杆的动力臂与阻力臂之间的关系，可将杠杆分为省力杠杆、费力杠杆、等臂杠杆；阻力臂大于动力臂的杠杆属于费力杠杆。
【解析】解：A、启瓶器在使用时，动力臂大于阻力臂，属于省力杠杆；故A不符合题意；
B、天平在使用过程中，动力臂等于阻力臂，属于等臂杠杆，既不省力，也不费力；故B不符合题意；
C、羊角锤在使用时，动力臂大于阻力臂，属于省力杠杆；故C不符合题意；
D、食品夹在使用时，动力臂小于阻力臂，属于费力杠杆；故D符合题意。
故选：D。
【点评】准确分析题目中工具的动力臂与阻力臂的关系，是判断省力杠杆和费力杠杆的关键。
6. C
7. C
8. C
9. B
10. A
11. B
12. D
13. D
14. B
15. C
第二部分
16. C， D
17. B， C
18. A， B
19. A， B
第三部分
20. A， C， D
第四部分
21. 20
22. 2.80 或 2.8
23. 66
24. 连通器
25. 闭合开关，向右滑动滑片 P，使电压表示数保持不变
26. 325；响度
【解析】（1）OE 之间的距离 s=5×100 m=500 m，由题意可知，声音从起点 O 处发出，观察员看到发令枪冒烟开始计时，看到 E 处同学举旗，计时终止，某次测得的时间是 1.54 s，则所测出的声音的速度 v=st=500 m1.54 s≈325 m/s；
（2）声音的响度与发声体的振幅有关，同时也受距离发声体的远近的影响，E 处同学比 A 处同学距离发声体远，所以 E 处同学听到的声音的响度比 A 处同学听到的声音响度明显要小，即响度明显不同。
27. 30；61.6；1.03×103
28. (0.5 V/Ω)R+2 V
29. 沙包投掷的距离与所使用的橡皮筋根数有关吗?
第五部分
30. （1） 97
（2） 低于
（3） 不变
31. （1） 左
（2） 小灯泡断路（或小灯泡左接线柱接触不良，或连接小灯泡与开关之间的导线断路）
（3） 1
32. （1） 棋子 B
（2） 透过玻璃板
（3） 虚
33. （1） 电阻
（2） 温度计升高的温度
（3） 电流产生的热量与电阻大小有关
（4） 电流表
34. 实验步骤：
（1）将 R1 和 R2 两只电阻连成并联电路，将电流表串联在 R1 支路测量其电流，闭合开关，将电流表示数记为 I1；
（2）再将 R1 、 R2 和 R3 连成并联电路，将电流表同样串联在 R1 支路测量其电流，闭合开关，将电流表示数记为 I2。现象：I1=I2 所以，小强的结论是错误的
35. （1） ②匀速；③木块 B 放在木块 A 上；A
（2） 材料、粗糙程度及压力
（3） 滑动摩擦力与接触面积大小无关
第六部分
36. （1） 天河基地
（2） 小一些
（3） 不可能
（4） 鹊桥中继星
第七部分
37. （1） 20 Ω
【解析】U=I1R1=0.2 A×40 Ω=8 V
I2=I−I1=0.6 A−0.2 A=0.4 A
R2=UI2=8 V0.4 A=20 Ω。
（2） 4.8 W
【解析】P=UI=8 V×0.6 A=4.8 W
38. （1） 0.32 N
【解析】VA=aA3=(2 cm)3=8 cm3=8×10−6 m3；
GA=mAg=ρAVAg=4×103 kg/m3×8×10−6 m3×10 N/kg=0.32 N。
（2） 5000 Pa
【解析】SA=aA2=(2 cm)2=4 cm2=4×10−4 m2；
p=FBSA=2 N4×10−4 m2=5000 Pa。
