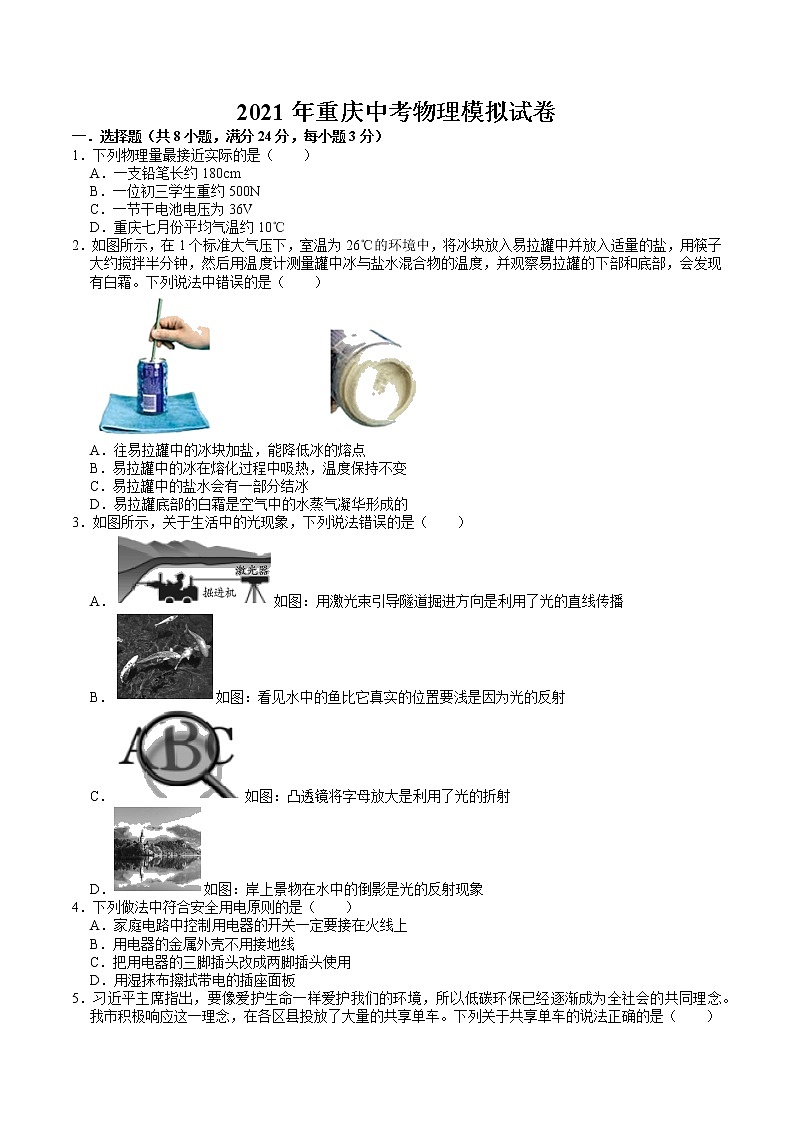

重庆市2021年中考物理模拟试卷（含答案）

这是一份重庆市2021年中考物理模拟试卷（含答案），共12页。试卷主要包含了下列物理量最接近实际的是，下列做法中符合安全用电原则的是等内容，欢迎下载使用。

1．下列物理量最接近实际的是（ ）
A．一支铅笔长约180cm
B．一位初三学生重约500N
C．一节干电池电压为36V
D．重庆七月份平均气温约10℃
2．如图所示，在1个标准大气压下，室温为26℃的环境中，将冰块放入易拉罐中并放入适量的盐，用筷子大约搅拌半分钟，然后用温度计测量罐中冰与盐水混合物的温度，并观察易拉罐的下部和底部，会发现有白霜。下列说法中错误的是（ ）
A．往易拉罐中的冰块加盐，能降低冰的熔点
B．易拉罐中的冰在熔化过程中吸热，温度保持不变
C．易拉罐中的盐水会有一部分结冰
D．易拉罐底部的白霜是空气中的水蒸气凝华形成的
3．如图所示，关于生活中的光现象，下列说法错误的是（ ）
A．如图：用激光束引导隧道掘进方向是利用了光的直线传播
B．如图：看见水中的鱼比它真实的位置要浅是因为光的反射
C．如图：凸透镜将字母放大是利用了光的折射
D．如图：岸上景物在水中的倒影是光的反射现象
4．下列做法中符合安全用电原则的是（ ）
A．家庭电路中控制用电器的开关一定要接在火线上
B．用电器的金属外壳不用接地线
C．把用电器的三脚插头改成两脚插头使用
D．用湿抹布擦拭带电的插座面板

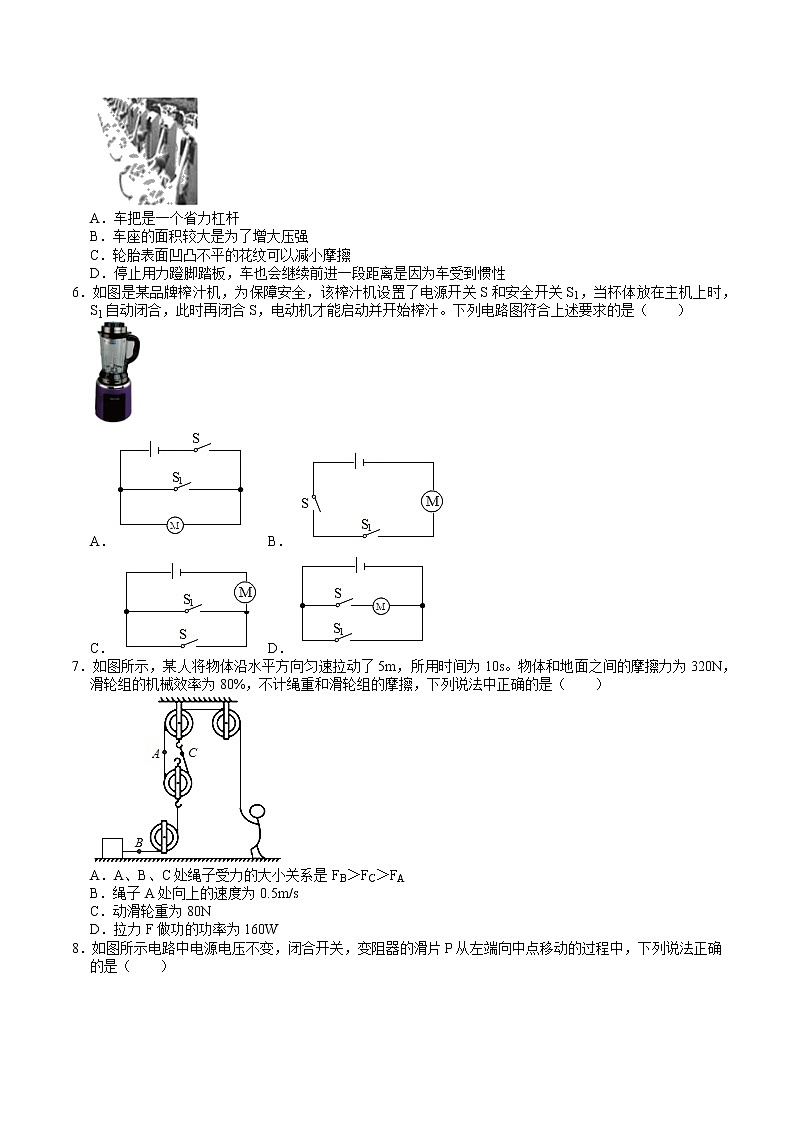

5．习近平主席指出，要像爱护生命一样爱护我们的环境，所以低碳环保已经逐渐成为全社会的共同理念。我市积极响应这一理念，在各区县投放了大量的共享单车。下列关于共享单车的说法正确的是（ ）
A．车把是一个省力杠杆
B．车座的面积较大是为了增大压强
C．轮胎表面凹凸不平的花纹可以减小摩擦
D．停止用力蹬脚踏板，车也会继续前进一段距离是因为车受到惯性
6．如图是某品牌榨汁机，为保障安全，该榨汁机设置了电源开关S和安全开关S1，当杯体放在主机上时，S1自动闭合，此时再闭合S，电动机才能启动并开始榨汁。下列电路图符合上述要求的是（ ）
A．B．
C．D．
7．如图所示，某人将物体沿水平方向匀速拉动了5m，所用时间为10s。物体和地面之间的摩擦力为320N，滑轮组的机械效率为80%，不计绳重和滑轮组的摩擦，下列说法中正确的是（ ）
A．A、B、C处绳子受力的大小关系是FB＞FC＞FA
B．绳子A处向上的速度为0.5m/s
C．动滑轮重为80N
D．拉力F做功的功率为160W

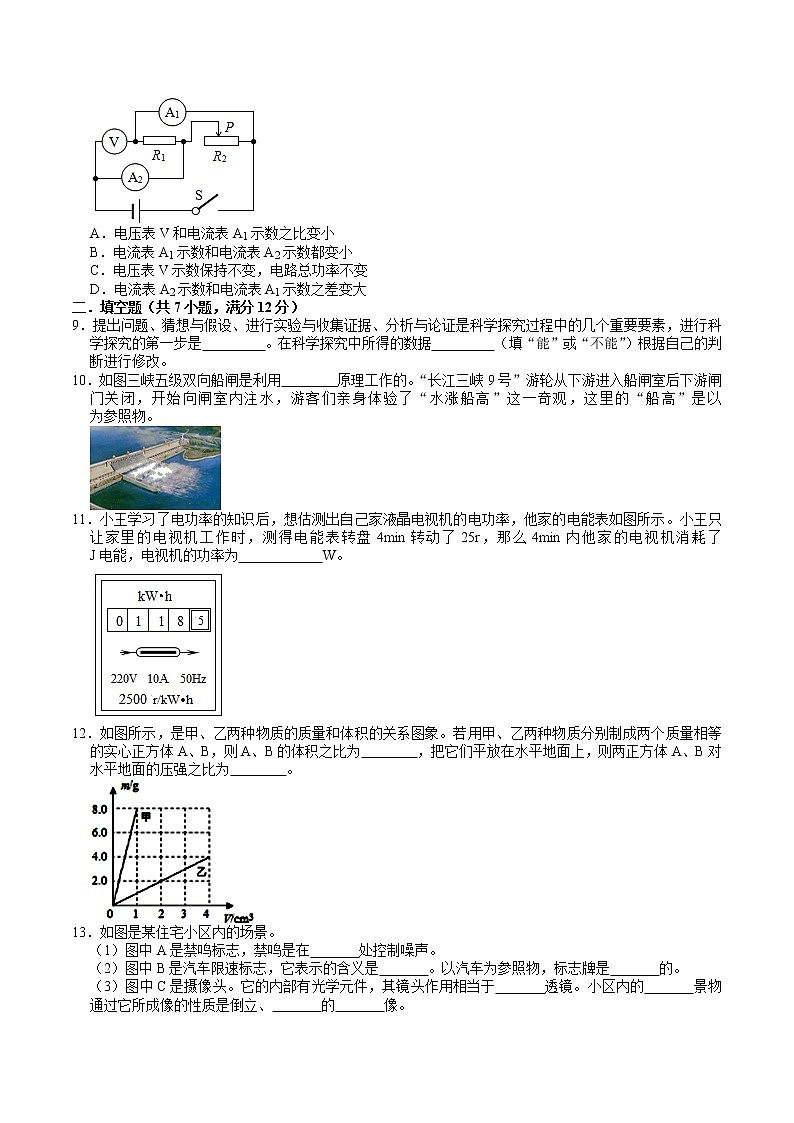

8．如图所示电路中电源电压不变，闭合开关，变阻器的滑片P从左端向中点移动的过程中，下列说法正确的是（ ）
A．电压表V和电流表A1示数之比变小
B．电流表A1示数和电流表A2示数都变小
C．电压表V示数保持不变，电路总功率不变
D．电流表A2示数和电流表A1示数之差变大
二．填空题（共7小题，满分12分）
9．提出问题、猜想与假设、进行实验与收集证据、分析与论证是科学探究过程中的几个重要要素，进行科学探究的第一步是 。在科学探究中所得的数据 （填“能”或“不能”）根据自己的判断进行修改。
10．如图三峡五级双向船闸是利用 原理工作的。“长江三峡9号”游轮从下游进入船闸室后下游闸门关闭，开始向闸室内注水，游客们亲身体验了“水涨船高”这一奇观，这里的“船高”是以 为参照物。
11．小王学习了电功率的知识后，想估测出自己家液晶电视机的电功率，他家的电能表如图所示。小王只让家里的电视机工作时，测得电能表转盘4min转动了25r，那么4min内他家的电视机消耗了 J电能，电视机的功率为 W。
12．如图所示，是甲、乙两种物质的质量和体积的关系图象。若用甲、乙两种物质分别制成两个质量相等的实心正方体A、B，则A、B的体积之比为 ，把它们平放在水平地面上，则两正方体A、B对水平地面的压强之比为 。
13．如图是某住宅小区内的场景。
（1）图中A是禁鸣标志，禁鸣是在 处控制噪声。
（2）图中B是汽车限速标志，它表示的含义是 。以汽车为参照物，标志牌是 的。
（3）图中C是摄像头。它的内部有光学元件，其镜头作用相当于 透镜。小区内的 景物通过它所成像的性质是倒立、 的 像。
14．在图中画出与入射光线对应的折射光线。
15．如图所示，小华正在做俯卧撑，可以将他的身体看作一个杠杆，O为支点，A为他的重心，相关长度已在图中标明，已知他的重力G＝450N．求：
（1）地面对双手支持力F的力臂L1，并在图中画出此力臂L1；
（2）地面对双手的支持力F。
三．实验探究题（共3小题，满分22分）
16．（1）小军同学在做“探究平面镜成像”的实验时，将一块玻璃板竖直架在水平台上，再取两段完全相同的蜡烛A和B，点燃玻璃板前的蜡烛A，进行观察，如图。
a、移去后面的蜡烛B，并在其所在位置上放一光屏，则光屏上 （选填“能”或“不能”）接收到蜡烛烛焰的像，由此说明物体经平面镜所成的像是 （选填“实像”或“虚像”）；
b．当蜡烛A向玻璃板靠近，蜡烛A的像 （选填“变大”、“不变”或“变小”）；
（2）课后小军又用图甲的装置，探究水沸腾时温度变化的特点，实验数据记录如下
a．分析实验数据可知水的沸点为 ℃，产生这一现象的原因可能是当地大气压强 （选填“高于”、“低于”或“等于”）一个标准大气压；
b．图中 （填“乙”或“丙”）图能反映水沸腾前产生气泡的情形。
17．小明利用图甲中的电路“探究电流与电阻的关系”，器材有新干电池两节，5Ω、10Ω、15Ω、20Ω的定值电阻各一只，“30Ω 1A”的滑动变阻器、电压表、电流表、开关各一只，导线若干。
（1）连接电路前，开关必须 ；
（2）图乙是按照图甲连接的实物图，其中有一根导线连接错了，请你在接错的那根导线上画“×”，并用笔画线代表导线将电路连接正确（导线不允许交叉）；
（3）正确连接后，开关闭合前应将滑动变阻器滑片移动到最 端；
（4）小明将5Ω的电阻接入电路中时，移动滑动变阻器滑片，直至电压表示数为 V时，电流表示数为0.2A，记下此时数据；
（5）他又分别将10Ω、15Ω和20Ω的电阻接入电路进行实验，当 Ω的电阻接入电路后，无法将电压表示数调节到用5Ω的电阻进行实验时的控制电压值．于是，他改变定值电阻两端电压，重新依次进行实验．调节后，为了用以上四个电阻都能完成实验，记录数据时定值电阻两端的电压值应该不低于 V；
（6）调整后，根据多组数据得出实验结论：当导体两端电压一定时， ；
（7）实验结束后，小明进行了反思，他觉得如果把阻值为 Ω的电阻最先接入电路进行实验，就可以避免实验中出现电压表示数无法达到控制电压的问题。
18．下面是某组同学在学习托盘天平使用和测定物质密度的实验中遇到的问题。
（1）天平使用前的调节和称量时步骤有如下几项：
A.调节天平平衡螺母，使横梁平衡。
B.把天平放在水平台上。
C.将游码移到标尺的0刻度线处。
D.将被测物体放在天平右盘，进行称量。
以上有错误的步骤是 ，正确的做法是 。改正后合理的顺序是： 。
（2）小强同学为了测量某种液体的密度。他取了适量的该液体的样品倒入烧杯中，进行实验：有以下步骤：首先他用调好的天平测出烧杯和液体的总质量m1＝72g，再将烧杯中的部分液体倒入量筒中（如图甲所示），则倒入量筒中液体的体积为 cm3。
（3）最后用天平测出烧杯和剩余液体的总质量（如图乙所示）m2＝ g。他用密度公式ρ=mv计算得到该液体的密度为 g/cm3，相当于 kg/m3。若操作第（2）步时，不慎将少量液体附着在量筒的内壁上，测得的液体密度将会 （选填“偏小”“不变”或“偏大”）。
（4）若小王同学用天平和量筒测量矿石的密度，有如下一些实验步骤：
①用调节好的天平测出矿石的质量m。
②向量筒中倒进适量的水，测出这些水的体积V1。
③根据密度的公式，求出矿石的密度ρ。
④将矿石浸没在量筒内的水中，测出矿石和水的总体积V2。
他应采用的正确的实验步骤顺序为
A．①②③④B．①②④③C．②③①④D．②③④①
（5）另一矿石因体积较大，放不进量筒，因此小王利用一只烧杯，按如图所示的方法来测量矿石的体积。
则图中所用量筒的最大测量值是 ，它的分度值是 。图C量筒中剩余水的体积是 mL，矿石的体积是 cm3。且此测量方法测得矿石的体积与它的真实相比 （选填“偏大”“偏小”或“一样大”），为什么 。
四．计算题（共3小题，满分14分）
19．如图所示，电源两端电压保持不变，电阻R2阻值为20Ω。闭合开关S后，电流表A1的示数为0.5A，电流表A2的示数为0.3A。求：
（1）通电10s电阻R2消耗的电能；
（2）电阻R1的阻值。
20．如图所示，重为4N，高为0.24m、底面积为0.02m2的圆柱形容器放在水平桌面上，容器内装有4kg的水（不计容器壁的厚度，g取10N/kg，水的密度为1.0×103kg/m3），求：
（1）如果把没有装水的圆柱形容器放入水中，静止时漂浮在在水面，求圆柱形容器受到的浮力。
（2）水对容器底部产生的压强；
（3）现将一实心小球轻轻地放入容器中浸没，静止后有0.2kg的水溢出，此时圆柱形容器对桌面的压强为3100Pa，求实心小球的密度。
21．如图甲为常用的电热饮水机，图乙是它的电路原理图，其中S是温控开关，R1是定值电阻，其阻值为990Ω，R2是加热电阻，其阻值为110Ω．当S闭合时，饮水机处于加热状态；当S断开时，饮水机处于保温状态。求：
（1）饮水机处于加热状态时的功率。
（2）保温状态下电路中的电流。
（3）饮水机正常工作时，将1L水从20℃加热到90℃．需要多少热量[水的比热容为4.2×103J/（kg•℃）]。
参考答案与试题解析
一．选择题（共8小题，满分24分，每小题3分）
1．【解答】解：A、一只新铅笔的长约18cm左右，故A不符合实际；
B、一位初三学生的质量在50kg左右，受到的重力G＝mg＝50kg×10N/kg＝500N左右，故B符合实际；
C、一节干电池电压为1.5V，故C不符合题意；
D、重庆七月份平均气温在30℃左右，故D不符合题意。
故选：B。
2．【解答】解：
A、由题意知，在冰中加盐，可以降低冰的熔点，故A正确；
B、冰是晶体，在熔化过程中吸收热量，温度保持不变，故B正确；
C、盐水的凝固点低于水的凝固点，所以盐水不能继续放热，所以不会结冰，故C错误；
D、白霜是空气中的水蒸气遇冷凝华形成的，故D正确。
故选：C。
3．【解答】解：A、光在同种均匀介质中沿直线传播，激光束引导隧道掘进方向是利用了光的直线传播，故A不符合题意。
B、看见水中的鱼比它真实的位置要浅是因为鱼反射的光线射向水面，在水面处发生折射，折射光线远离法线，眼睛感觉光线是从折射光线的反向延长线上射出，看到鱼的像比实际位置偏浅，这是光的折射现象，故B符合题意。
C、凸透镜将字母放大，这是凸透镜成像，是光的折射现象，故C不符合题意。
D、岸上景物在水中的倒影是平面镜成像，平面镜成像是光的反射现象，故D不符合题意。
故选：B。
4．【解答】解：A、在家庭电路中，应将控制用电器的开关接在火线上。故A符合安全用电原则；
B、金属外壳的用电器要接地，防止金属外壳漏电，发生触电事故。故B不符合安全用电原则；
C、用电器带有金属外壳或者经常有水，其金属外壳一定要通过三孔插座接地，以防用电器外壳带电，危及人身安全，将用电器三脚插头改成两脚插头使用的作法是错误的。故C不符合安全用电原则；
D、因为湿抹布是导体，用湿抹布擦拭带电的插座面板，容易发生触电事故。故D不符合安全用电原则。
故选：A。
5．【解答】解：
A、车把的支点在中间转轴，使用时动力臂大于阻力臂，为省力杠杆，故A正确；
B、车座的面积较大，是通过增大受力面积来减小压强，使人感到舒服，故B错；
C、轮胎表面凹凸不平的花纹，是通过增大接触面的粗糙程度来增大摩擦，故C错；
D、惯性是物体保持运动状态不变的性质，不是力，不能说“受到”惯性，故D错。
故选：A。
6．【解答】解：由题意可知，当杯体放在主机上时，S1自动闭合，此时再闭合S，电动机才能启动并开始榨汁，则两开关不能独立工作，即为串联，由选项可知，B选项符合、ACD不符合。
故选：B。
7．【解答】解：
A、由图知，n＝2，A处与C处的拉力相等，等于人的拉力，FA＝FC＝F=12（FB+G轮）=12（f+G轮），故A错；
B、拉力端移动速度，即A点上升速度v＝2v物＝2×s物t=2×5m10s=1m/s，故B错误；
C、拉力端移动距离s＝2s物＝2×5m＝10m，滑轮组的机械效率η=W有用W总=fs物Fs=fs物F2s物=f2F=80%，
则拉力F=f2×80%=320N2×80%=200N，
不计绳重和滑轮组的摩擦，F=12（f+G轮），
则动滑轮重力G轮＝2F﹣f＝2×200N﹣320N＝80N，故C正确；
D、拉力做功：W总＝Fs＝200N×10m＝2000J，
拉力做功功率P=W总t=2000J10s=200W，故D错。
故选：C。
8．【解答】解：由图可知，两电阻并联，电流表A1测通过R1的电流，A2测干路的电流，电压表测电源电压；
闭合开关S后，由于电源电压不变，则移动滑片时，电压表示数不变；
在滑片P从最左端移动到中间位置的过程中，变阻器连入电路中的电阻变小；因R1与变阻器的电压均等于电源电压，且R1的阻值不变，由欧姆定律可知通过R1的电流不变，即A1的示数不变；
变阻器接入电路的阻值减小，由欧姆定律可知，通过变阻器的电流变大，根据并联电路电流的规律，干路电流变大，即A2的示数变大
A、因电压表V示数不变，电流表A1示数不变，则其比值不变，故A错误；
B、由前面解答可知，电流表A1示数不变，电流表A2示数变大，故B错误；
C、电源电压保持不变，电路的总电流变大，则根据P＝UI可知，电路总功率变大，故C错误；
D、由并联电路的电流特点可知，电流表A2示数和电流表A1示数之差为通过滑动变阻器的电流，且通过变阻器的电流变大，故差值变大，故D正确。
故选：D。
二．填空题（共7小题，满分12分）
9．【解答】解：根据科学探究的基本步骤知：提出问题是进行科学探究的第一步；
在科学探究过程中发现自己的实验数据差距较大时，不应立即进行修改，而应当认真分析存在差距的原因，找出原因后，再进行实验。
故答案为：提出问题；不能。
10．【解答】解：如图三峡五级双向船闸是利用连通器的原理制成的；
以地面为参照物，“水”和“船”与地面之间的位置发生了变化，“水”和“船”是向上运动的，所以会说“水涨船高”。
故答案为：连通器；地面。
11．【解答】解：电能表转盘转25r消耗的电能为：
W=25r2500r/(kW⋅h)=0.01kW•h＝3.6×104J。
则电视机的实际功率：
P=Wt=3.6×104J4×60s=150W。
故答案为：3.6×104；150。
12．【解答】解：
（1）由图可知，当甲的体积为1cm3时，质量为8g，所以甲的密度为8g/cm3；当乙的体积为4cm3时，质量为4g，所以乙的密度为1g/cm3；所以ρ甲：ρ乙＝8：1；
V=mρ，ρ甲：ρ乙＝8：1，m甲：m乙＝1：1，
V甲：V乙＝1：8，
V＝L3，边长（高）之比：
L甲：L乙＝1：2；
（2）正方体对地面的压强：
p=FS=GS=mgS=ρVgS=ρSLgS=ρLg
两正方体A、B对水平地面的压强之比：
p甲：p乙＝ρ甲L甲g：ρ乙L乙g＝（8×1）：（1×2）＝4：1。
故答案为：1：8；4：1。
13．【解答】解：（1）图中A是禁鸣标志，禁鸣是在声源处控制噪声。
（2）图中B是汽车限速标志，它表示的含义是汽车的最大速度不能超过5km/h；
行驶过程中，以汽车为参照物，标志牌与汽车的相对位置在不断发生变化，故标志牌是运动的。
（3）据题意可知，摄像头的镜头相当于一个凸透镜，拍摄景物时，物体处于2倍焦距以外，成一个倒立、缩小的实像。
故答案为：
（1）声源；（2）汽车的最大速度不能超过5km/h；运动；（3）凸；2倍焦距以外的；缩小；实。
14．【解答】解：
平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点；过光心的光线经凹透镜折射后传播方向不改变，如图所示：
15．【解答】解：（1）过支点O作支持力F作用线的垂线段，即为其力臂L1，
由图可知L1＝100cm+50cm＝150cm，如图所示：
（2）根据杠杆平衡的条件可得：FL1＝GL2，
则F×150cm＝450N×100cm，
所以F＝300N。
答：（1）图示时刻地面对双手支持力F的力臂l1为150cm；见解答图；
（2）地面对双手的支持力F为300N。
三．实验探究题（共3小题，满分22分）
16．【解答】解：（1）①平面镜所成的像是虚像，虚像是不能成在光屏上的，故移去蜡烛B，并在其所在位置上放一光屏，这时，观察者直接对屏观察，光屏上不能不能接收到蜡烛A的烛焰的像，由此说明物体经平面镜所成的像是虚像；
②当蜡烛A向玻璃板靠近，蜡烛A的大小不变，由平面镜成像特点可知，蜡烛A的像大小不变；
（2）①由表格知水的沸点99℃，小于标准大气压下水的沸点，则当地大气压强低于1个标准大气压；
②水沸腾前和沸腾时的现象区别：沸腾前气泡在上升过程中体积逐渐减小；沸腾时气泡在上升过程中体积逐渐增大；故丙能反映水沸腾前产生气泡的情形。
故答案为：（1）不能；虚像；不变；（2）98；低于；丙。
17．【解答】解：（1）连接电路前，开关必须断开；
（2）原电路中，电流表与电阻串联，电压表串联在电路中是错误的，电阻应与电流表串联，电压表与电阻并联，如下图所示：
（3）为了保护电路，变阻器的滑片移动到阻值最大处，将滑动变阻器滑片移动到最右端；
（4）小明将5Ω的电阻接入电路中时，电流表示数为0.2A，由欧姆定律，电压表示数为：
UV＝IR＝0.2A×5Ω＝1V；
（5）若电压表示数为1V，根据串联电路电压的特点，变阻器分得的电压为：
U滑1＝3V﹣1V＝2V，
定值电阻的电压为变阻器分得的电压的0.5倍，将变阻器的最大电阻连入电路中时，对应的定值电阻的最大值为：R大＝0.5×30Ω＝15Ω，当20Ω的电阻接入电路后，无法将电压表示数调节到用5Ω的电阻进行实验时的控制电压值；
由串联电路电压的规律及分压原理有：
U-UVUV=R滑R'，
方程左边为一定值，故右边也为一定值，当变阻器连入电路的电阻最大时，对应的定值电阻应最大，此时，电阻的电压最小，
即：3V-UVUV=30Ω20Ω，
UV＝1.2V，所以调节后的电压值应该不低于1.2V；
（5）研究电流与电阻的关系时，要控制电阻的电压不变，由分压原理，当定值电阻连入电路的电阻越大时，变阻器连入电路的电阻越大，故为避免实验中存在的问题（因定值电阻的电压过小，导致用较大的定值电阻时，因变阻器的最大电阻过小而无法完成实验）：
合理的顺序是：先将20Ω电阻连入电路，变阻器的滑片从阻值最大处向阻值较小处滑动，控制定值电阻两端的电压不变，进行实验，可以避免实验中存在的问题。
故答案为：（1）断开；（2）如上所示；（3）右；（4）1；（5）20；1.2；（6）电流与电阻成反比；（7）20。
18．【解答】解：（1）其中选项D中把物体放在了右盘中，这种做法是错误的，应该把物体放在左盘，砝码放在右盘；合理顺序是BCAD；
（2）量筒的分度值为1cm3，量筒中液体的体积为V＝30cm3；
（3）剩余液体和烧杯的质量为m2＝20g+10g+5g+4g＝39g；
量筒中液体的质量为：m＝m1﹣m2＝72.0g﹣39g＝33g，
液体的密度为：
ρ=mV=33g30cm3=1.1g/cm3＝1.1×103kg/m3；
若将烧杯中部分液体倒入量筒时，不慎将少量液体 附着在量筒内壁上，则测得的体积偏小，根据ρ=mV可知测得的液体密度将会偏大；
（4）在使用天平和量筒测量固体密度时，应按照一定的顺序进行实验，一般来说，应先用天平称出物体的质量，然后向量筒中倒入适量的水，读出体积，再把物体浸没在水中，读出水和物体的总体积，两次体积的差即为物体的体积，最后根据密度公式ρ=mV求出物体的密度。故选B；
（5）根据如图所示，量筒的最大测量值是200ml；
量筒每100ml分10个小格，每小格10ml，即分度值是：10ml；如图所示，B中量筒内水的总体积为200ml，矿石在烧杯中时水面到标记处，取出矿石，将量筒中的水倒入烧杯后水面也到标记处，由图C知量筒内剩余水的体积为130ml，则从量筒中倒入烧杯中的水的体积就等于矿石的体积，即V石＝200ml﹣130ml＝70ml＝70cm3；小王的测量方法测得矿石的体积与它的真实值相比偏大原因是矿石取出时带出了一部分水。
故答案为：（1）D；将被测物体放在天平左盘，进行称量；BCAD；（2）30；（3）39；1.1；1.1×103；偏大；（4）B；（5）200mL；10mL；130；70；偏大；矿石取出时带出了一部分水。
四．计算题（共3小题，满分14分）
19．【解答】解：由电路图可知，闭合开关S后，R1与R2并联，电流表A1测干路电流，电流表A2测R2支路的电流。
（1）因并联电路中各支路电压相等，
所以，由I=UR可得，电源的电压：U＝I2R2＝0.3A×20Ω＝6V，
则通电10s电阻R2消耗的电能：W2＝UI2t＝6V×0.3A×10s＝18J；
（2）因并联电路中干路电流等于各支路电流之和，
所以，通过R1支路的电流：I1＝I﹣I2＝0.5A﹣0.3A＝0.2A，
则电阻R1的阻值：R1=UI1=6V0.2A=30Ω。
答：（1）通电10s电阻R2消耗的电能为18J；
（2）电阻R1的阻值为30Ω。
20．【解答】解：（1）因为圆柱形容器漂浮在水中，因此浮力等于重力，即F浮＝G容＝4N；
（2）由ρ=mV可得，容器内水的体积：V=m水ρ水=4kg1.0×103kg/m3=4×10﹣3m3，
由V＝Sh可得，水的深度：h水=VS=4×10-3m30.02m2=0.2m，
水对容器底部产生的压强：p＝ρ水gh水＝1.0×103kg/m3×10N/kg×0.2m＝2000Pa；
（3）由ρ=mV可得，溢出水的体积：V溢出=m溢出ρ水=0.2kg1.0×103kg/m3=2×10﹣4m3，
小球的体积：V小球＝Sh﹣V水+V溢出＝0.02m2×0.24m﹣4×10﹣3m3+2×10﹣4m3＝1×10﹣3m3；
由p=FS可得，桌面受到的压力：F＝pS＝3100Pa×0.02m2＝62N，
小球的重力：G小球＝F﹣G容器﹣（m水﹣m溢出）g＝62N﹣4N﹣（4kg﹣0.2kg）×10N/kg＝20N，
由G＝mg可得，小球的质量：m小球=G小球g=20N10N/kg=2kg，
小球的密度：ρ小球=m小球V小球=2kg1×10-3m3=2×103kg/m3。
答：（1）圆柱形容器受到的浮力为4N。
（2）水对容器底部产生的压强为2000Pa；
（3）实心小球的密度为2×103kg/m3。
21．【解答】解：
（1）由图示电路图可知，饮水机处于加热状态时只有R2接入电路，所以饮水机处于加热状态时的功率：
P=U2R2=(220V)2110Ω=440W；
（2）由图示电路图可知，保温时两电阻串联，保温状态下电路电流：
由串联电路特点和欧姆定律可得：
I=UR1+R2=220V990Ω+110Ω=0.2A；
（3）由ρ=mV可得水的质量：
m＝ρ水V＝1.0×103kg/m3×1×10﹣3m3＝1kg，
水吸收的热量：
Q＝cm△t＝4.2×103J/（kg•℃）×1kg×（90℃﹣20℃）＝2.94×105J。
答：（1）饮水机处于加热状态时的功率为440W；
（2）保温状态下电路中的电流为0.2A；
（3）水吸收的热量是2.94×105J。
时间/min
0
0.5
1
1.5
2
2.5
3
3.5
温度/℃
90
92.4
94.4
95.6
96.8
98
98
98
