2021—2022学年人教版九年级物理全一册期末模拟测试卷（word版 含答案）

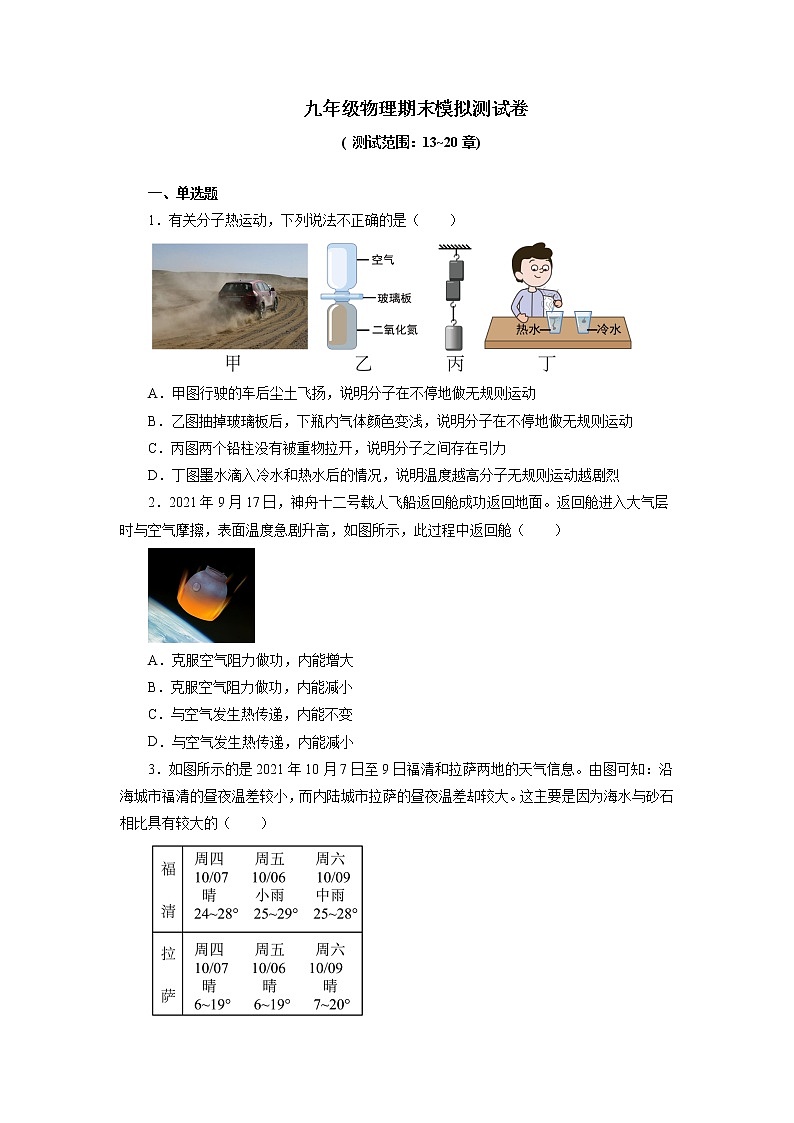

九年级物理期末模拟测试卷

( 测试范围：13~20章)

一、单选题

1．有关分子热运动，下列说法不正确的是（　　）

A．甲图行驶的车后尘土飞扬，说明分子在不停地做无规则运动

B．乙图抽掉玻璃板后，下瓶内气体颜色变浅，说明分子在不停地做无规则运动

C．丙图两个铅柱没有被重物拉开，说明分子之间存在引力

D．丁图墨水滴入冷水和热水后的情况，说明温度越高分子无规则运动越剧烈

2．2021年9月17日，神舟十二号载人飞船返回舱成功返回地面。返回舱进入大气层时与空气摩擦，表面温度急剧升高，如图所示，此过程中返回舱（　　）

A．克服空气阻力做功，内能增大

B．克服空气阻力做功，内能减小

C．与空气发生热传递，内能不变

D．与空气发生热传递，内能减小

3．如图所示的是2021年10月7日至9日福清和拉萨两地的天气信息。由图可知：沿海城市福清的昼夜温差较小，而内陆城市拉萨的昼夜温差却较大。这主要是因为海水与砂石相比具有较大的（　　）

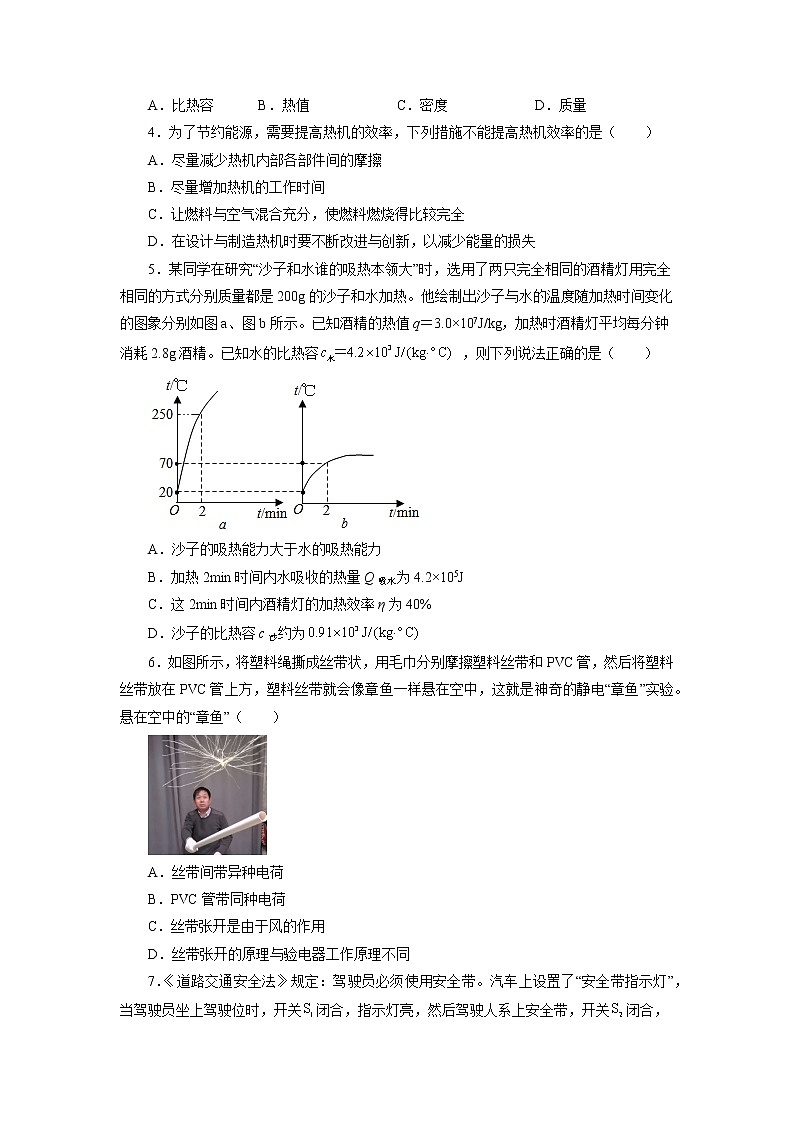

A．比热容 B．热值 C．密度 D．质量

4．为了节约能源，需要提高热机的效率，下列措施不能提高热机效率的是（　　）

A．尽量减少热机内部各部件间的摩擦

B．尽量增加热机的工作时间

C．让燃料与空气混合充分，使燃料燃烧得比较完全

D．在设计与制造热机时要不断改进与创新，以减少能量的损失

5．某同学在研究“沙子和水谁的吸热本领大”时，选用了两只完全相同的酒精灯用完全相同的方式分别质量都是200g的沙子和水加热。他绘制出沙子与水的温度随加热时间变化的图象分别如图a、图b所示。已知酒精的热值q＝3.0×107J/kg，加热时酒精灯平均每分钟消耗2.8g酒精。已知水的比热容 ，则下列说法正确的是（　　）

A．沙子的吸热能力大于水的吸热能力

B．加热2min时间内水吸收的热量Q吸水为4.2×105J

C．这2min时间内酒精灯的加热效率η为40%

D．沙子的比热容c沙约为

6．如图所示，将塑料绳撕成丝带状，用毛巾分别摩擦塑料丝带和PVC管，然后将塑料丝带放在PVC管上方，塑料丝带就会像章鱼一样悬在空中，这就是神奇的静电“章鱼”实验。悬在空中的“章鱼”（　　）

A．丝带间带异种电荷

B．PVC管带同种电荷

C．丝带张开是由于风的作用

D．丝带张开的原理与验电器工作原理不同

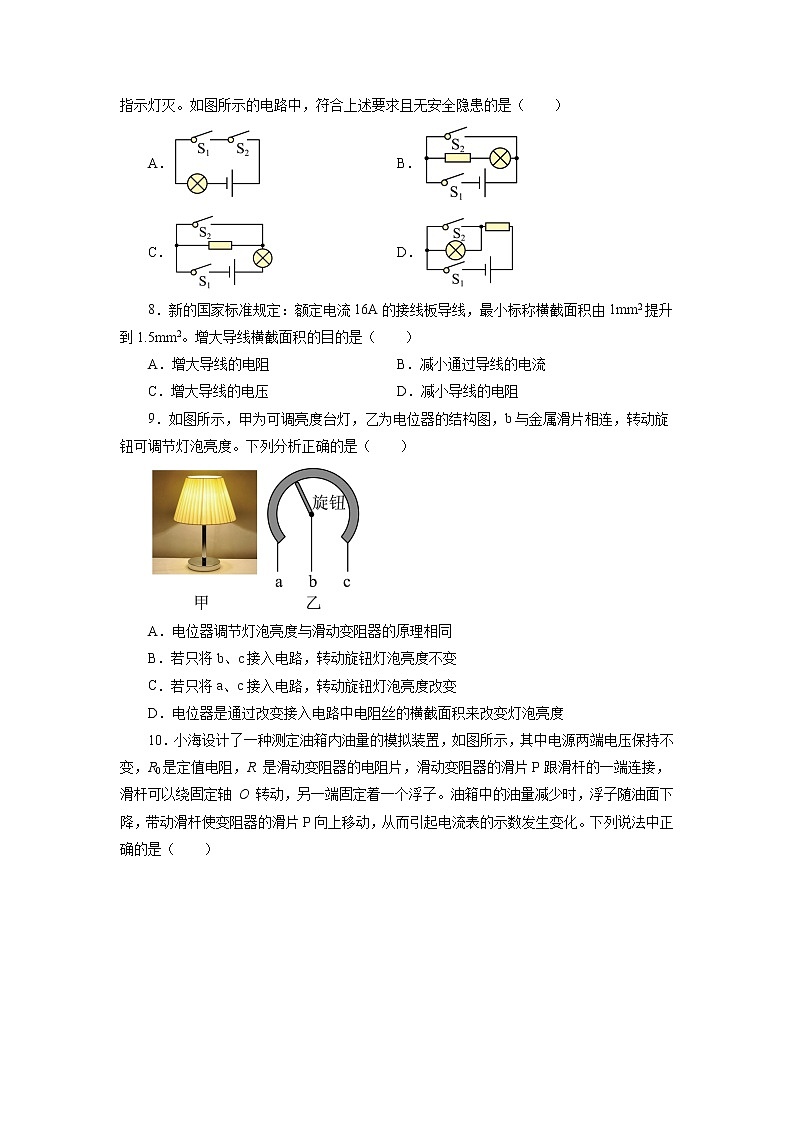

7．《道路交通安全法》规定：驾驶员必须使用安全带。汽车上设置了“安全带指示灯”，当驾驶员坐上驾驶位时，开关闭合，指示灯亮，然后驾驶人系上安全带，开关闭合，指示灯灭。如图所示的电路中，符合上述要求且无安全隐患的是（　　）

A． B．

C． D．

8．新的国家标准规定：额定电流16A的接线板导线，最小标称横截面积由1mm2提升到1.5mm2。增大导线横截面积的目的是（　　）

A．增大导线的电阻 B．减小通过导线的电流

C．增大导线的电压 D．减小导线的电阻

9．如图所示，甲为可调亮度台灯，乙为电位器的结构图，b与金属滑片相连，转动旋钮可调节灯泡亮度。下列分析正确的是（　　）

A．电位器调节灯泡亮度与滑动变阻器的原理相同

B．若只将b、c接入电路，转动旋钮灯泡亮度不变

C．若只将a、c接入电路，转动旋钮灯泡亮度改变

D．电位器是通过改变接入电路中电阻丝的横截面积来改变灯泡亮度

10．小海设计了一种测定油箱内油量的模拟装置，如图所示，其中电源两端电压保持不变，R0是定值电阻，R 是滑动变阻器的电阻片，滑动变阻器的滑片P跟滑杆的一端连接，滑杆可以绕固定轴 O 转动，另一端固定着一个浮子。油箱中的油量减少时，浮子随油面下降，带动滑杆使变阻器的滑片P向上移动，从而引起电流表的示数发生变化。下列说法中正确的是（　　）

A．当油箱中的油量减少时，变阻器 R 连入电路的电阻变小

B．电流表示数变小时，电阻 R0两端电压变大

C．当油箱中的油量减少时，电流表示数变小

D．电路中的定值电阻R0可以去掉

11．将一台标有“220V 200W”的电视机单独接在家庭电路中。正常工作2h后，电能表示数如图所示。下列说法中正确的是（　　）

A．这段时间内电视机消耗了的电能

B．通过电能表的电流可短时间超过20A

C．这段时间内电能表转盘闪烁了1200次

D．若电价为0.6元/度，这段时间电视机使用的电费为0.12元

12．某型号电吹风，电动机和电热丝串联，电热丝给空气加热，电动机带动风叶转动，得到热风，电动机线圈电阻为R1，电热丝电阻为R2。将电吹风接入电压为U的电源后，通过的电流为I，消耗的电功率为同学们得到了四个关系式。下列选项中，关系式均正确的是（　　）

①P＞UI②P＝I2（R1+R2）③P＝UI④P＞I2（R1+R2）

A．只有①② B．只有②③ C．只有①④ D．只有③④

13．掌握安全用电常识，具有安全用电意识是我们必备的素质。下列做法符合安全用电要求的是（   ）

A．电器着火时不能用水灭火

B．电线上晾衣物

C．照明电路的安装方式

D．大功率家用电器同时使用

14．POS刷卡机的广泛应用给人们的生活带来了便利，POS机的刷卡位置有一个绕有线圈的小铁环制成的检测头（如图所示），在使用时，将带有磁条的信用卡在POS机指定位置刷一下，检测头的线圈中就会产生变化的电流，POS机便可读出磁条上的信息，图中能反映POS刷卡机读出信息原理的是（　　）

A．

B．

C．

D．

15．小红同学利用光敏电阻受到光照时电阻变小的特性，设计了一个如图所示的自动控制电路，要求光暗时灯亮，光亮时灯灭。在实际调试时，发现灯始终亮着，而光敏电阻和其他电路元件都正常。下列说法的正确是（　　）

A．增加螺线管线圈的匝数能使控制电路达到要求

B．滑动变阻器滑片P向右移动能使控制电路达到要求

C．电磁铁的上端是N极

D．断开控制电路时灯不亮

二、填空题

16．汽车在行驶时，发动机的温度会升得很高。为了确保安全，可用循环水进行冷却，用水来冷却是因为水的______较大，这是通过______的方式来改变发动机的内能。如果散热器中装有10kg初温是的水，在温度升高到的过程中，水吸收的热量是______（）。

17．如图所示，开关闭合后这个电路将会发生短路，此时会损坏______（填“灯泡”、“电源”或“灯泡和电源”）。

18．如图所示是一种简易点火装置将一张锡纸剪成中间窄、两端宽的形状，再将锡纸两端分别与干电池的正负极连接过一会儿，看到锡纸中间部分燃烧起来。一节新干电池的电压为______V，锡纸是 ______（选填“导体”或“绝缘体”）。当锡纸两端分别与干电池的正负极连接时，通过锡纸的电流方向是______（选填“从A到B”或“从B到A”）。

19．图甲所示的电路中，电源电压恒定，电阻箱R的示数如图乙所示，其示数为_____。当电阻箱上“”的旋钮顺时针转到小三角对应的数字变成9时，电流表的示数将______（选填“变大”或“变小”），断开开关，电阻箱的阻值______（选填“变为零”或“不变”）。

20．灯泡L与定值电阻R接入图甲所示的电路中，灯泡电流随电压变化的图象如图乙所示，只闭合开关S，小灯泡的实际功率为0.5W，则电源电压是___________ V；再闭合开关S1，电流表的示数变化了0.1A，则通电1min，定值电阻R消耗的电能是___________ J。

21．如图所示，用电水壶烧水时，若不慎有水溅入旁边的插座里，可能会导致电路__________，使空气开关跳闸；可以用__________来判断插孔接的是火线还是零线。

22．如图所示是一种动圈式耳机的内部结构示意图。当音圈中有大小和方向反复变化的电流通过时，音圈带动音膜 ______（选填“向左”“向右”或“左右往复”）运动。音圈之所以运动，是由于磁场对 ______有力的作用，此现象中能量转化情况是 _________。

23．乘坐地铁是一种环保、便捷的出行方式，济南市也将于2019年建成城轨地铁。地铁中的电动机是利用_________对通电导体产生力的作用这一原理来工作的。电动机工作时把电能转化为_________。

三、作图题

24．在方框内画出对应的电路图

25．在公交车后门的两侧扶手上，各装有一个按钮开关，如图所示，想要下车的乘客只要按下任何一个按钮，装在驾驶台上的电铃都会发声，提醒司机有乘客需要下车。请你把图中的各元件符号连接成符合要求的电路图。

26．请将如图所示的电灯、开关和三孔插座正确接入家庭电路中，开关需控制电灯。

27．如图所示的电路，闭合开关，小磁针静止在图中位置，请在括号中标出：

（1）电源“+”或“-”极；

（2）左侧电磁铁上端磁极；

（3）小磁针静止时右端磁极。

四、实验题

28．在探究并联电路电流规律的实验中：

（1）小明连接了如图所示电路，图中电流表是要测 ___________的电流，电流表连接的错误之处是 ___________；

（2）小组同学纠正小明的错误后，把电流表分别接到电路中的A、B、C处，得到了如表所示的实验数据。

下面是组内同学得出的几个结论：

①并联电路中各支路电流相等；

②并流电路中干路电流等于各支路电流之和；

③并流电路中干路电流等于各支路电流的两倍。

你认为以上结论中不具有普遍性的是 ___________，他们得出这样结论的原因可能是 ___________；

（3）某次实验中电流表出现了图甲所示的情况，你认为出现这种现象的原因是 ___________，改正错误重新连接后如图乙所示，则所测电流为 ___________。

29．小明同学利用如图所示的电路探究电压不变时，电流跟电阻的关系。

（1）在连接电路的过程中，闭合开关前，发现电流表指针在零刻度线左侧，接下来应该进行的操作是 ___________；

（2）连接完电路后闭合开关，发现电流表几乎无示数，电压表示数接近电源电压，移动滑动变阻器的滑片，两电表示数均无变化，则电路故障可能是 ___________；

（3）通过实验得到的数据如表所示，分析表中数据，可以得出的结论是 ___________；

（4）根据电路图连接实物图时，闭合开关前，应将滑动变阻器的滑片移至 ___________（填“左”或“右”）端，滑动变阻器在此实验中的主要作用是：①___________；②___________；

（5）小明同学在实验过程中，根据记录的实验数据可知R两端的电压为 ___________V；当定值电阻由5Ω的更换为10Ω的电阻，闭合开关后，下一步的操作应当是 ___________（选填答案序号）。

A．记录电流表和电压表的示数

B．将滑动变阻器的滑片向右移动

C．将滑动变阻器的滑片向左移动

D．适当增大电源电压

30．小聪同学用伏安法测电阻，实验电路图如图所示。

（1）该实验的原理是：___________；

（2）小聪同学按图所示的实验电路图正确连接电路，进行实验，某次实验中电压表示数和电流表示数如图所示，被测电阻Rx =___________Ω；

（3）实验中，如果电压表突然损坏，小芳又设计了一种方案，也测出了Rx的阻值。电路如图所示，R0为阻值已知的定值电阻，电源电压未知且恒定不变。测量步骤如下：

①当只闭合开关___________时，电流表读数为I1；

②当开关S1、S2都闭合时，电流表读数为I2；

③待测电阻Rx=___________。（用已知和测出的物理量符号表示）

31．在“测定小灯泡电功率”的实验中，选用器材如下：2节干电池、额定电压为2.5V的小灯泡（额定功率小于1W）、电流表、电压表、滑动变阻器（20Ω1A），开关和导线，图甲所示是小明没有连接完整的电路。

（1）请你用笔画线代替导线，将图甲所示的电路连接完整。（________________）

（2）正确连接好电路，闭合开关前，滑动变阻器滑片应置于最 ___________（选填“左”或“右”）端。

（3）小明闭合开关后，移动滑片，发现灯泡不亮，电流表无示数，电压表有示数，则该电路故障可能是 ___________。

（4）小明排除故障后，通过正确操作，当灯泡正常发光时，电流表示数如图乙所示，小灯泡的额定功率为 ___________W。

（5）完成上述实验后，小明又重新设计了电路（如图丙），测量另一个小灯泡的额定功率，这个小灯泡正常工作的电流为I。请完成实验步骤（已知电源电压为U）。

①只闭合开关S1，移动滑动变阻器R2的滑片，使电流表示数为 ___________；

②只闭合开关S2，保持滑动变阻器 ___________的滑片位置不变，调节滑动变阻器 ___________，使电流表示数为I；再将滑动变阻器R2的滑片调到最 ___________端，读出电流表的示数为I1；

③则小灯泡的额定功率表达式为P额=___________。

五、计算题

32．如图所示的油电混合动力汽车是一种新型节能汽车，这种油电混合动力汽车的内燃机工作时，给车提供动力的同时也给动力蓄电池组充电。已知某型号油电混合动力汽车所用的动力蓄电池组储存的最大电能是1.0×108J，若该车以80km/h的车速匀速直线行驶了0.5h。行驶过程中所受阻力大小为800N，动力蓄电池组的电能也增加了最大电能的14%，内燃机消耗燃油2kg。（燃油的热值4.6×107J/kg）求：

（1）燃油完全燃烧放出的热量；

（2）牵引力做的功；

（3）该油电混合动力汽车内燃机的效率。

33．图甲是一个用电压表的示数变化反映环境温度变化的电路；电源电压保持不变，电压表量程为0~3V，R0是15Ω的定值电阻，R1是热敏电阻，其电阻随环境温度变化的关系如图乙所示；闭合开关S后，当环境温度为10℃时，电压表的示数为1.5V；求：

（1）电源电压；

（2）电路允许的最高环境温度。

34．如图所示，电源电压U不变，灯L上标有“12V 12W”，忽略温度对灯丝电阻的影响。当闭合开关S、断开S1、S2，将滑动变阻器R的滑片P从b端滑到某一位置时，灯L恰好正常发光。此过程滑动变阻器R接入电路的电阻减小了6，电流表示数变化0.2A。保持滑动变阻器滑片P的位置不变，闭合开关S1、S2，电流表示数与灯L正常发光时比较又变化了2A。求：

（1）电源电压U；

（2）电阻R0的阻值；

（3）当三个开关S、S1、S2都闭合时，且保证电路安全的情况下，调节滑动变阻器滑片P的位置，电路消耗总功率的最小值。

参考答案

1．A

2．A

3．A

4．B

5．D

6．B

7．D

8．D

9．A

10．C

11．C

12．D

13．A

14．D

15．A

16．比热容    热传递

17．电源

18．1.5    导体    从A到B

19．3681    变小    不变

20．2    12

21．短路    试电笔/测电笔

22．左右往复    通电导体    电能转化为机械能

23．磁场    机械能

24．

25．

26．

27．

28．L1    电流表正负接线柱接反了    ①③    灯L1、L2型号相同    电流表的量程选择偏小    0.8A

29．把电流表调零    定值电阻断路    在电压一定时，导体中的电流跟导体的电阻成反比    左    保护电路    保持定值电阻两端的电压不变    3    C

30．    5    S1

31．    右    小灯泡断路    0.65    I    R2    R1    左

32．（1）9.2×107J；（2）3.2×107J；（3）50%

33．（1）4V；（2）50℃

34．（1）24V；（2）24Ω；（3）56W
