    中考物理高分复习9简单机械完美课件PPT

    展开

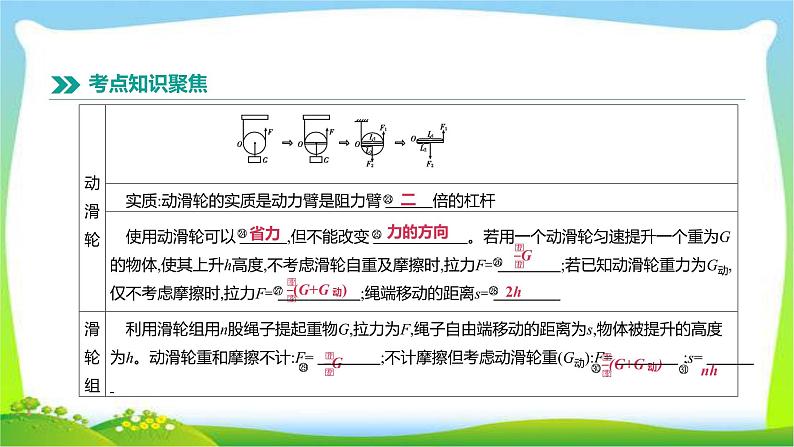

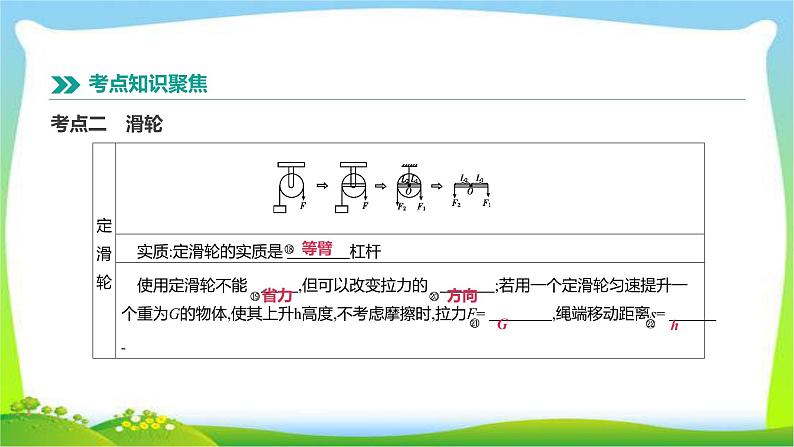

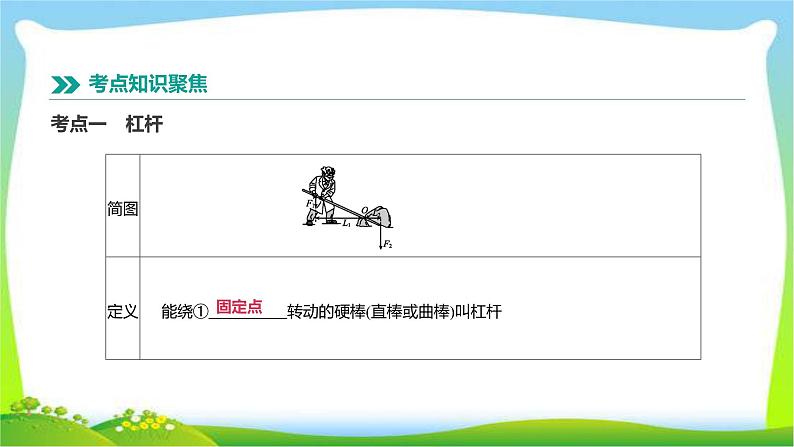

    这是一份中考物理高分复习9简单机械完美课件PPT,共36页。PPT课件主要包含了考点一杠杆,固定点,省距离,考点二滑轮,力的方向,图9-2,图9-3,答案如图所示,图9-4,探究二杠杆动态平衡等内容,欢迎下载使用。

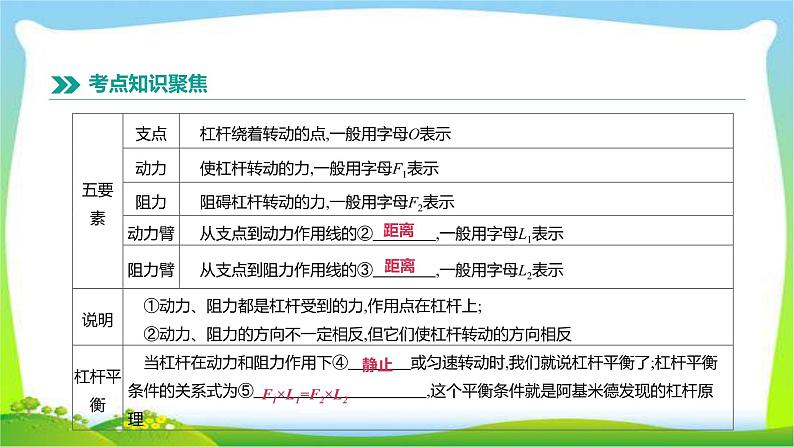

    F1×L1=F2×L2

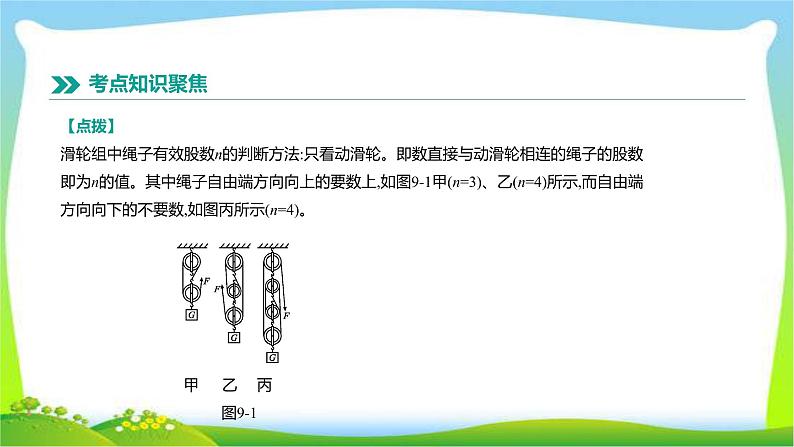

    【点拨】滑轮组中绳子有效股数n的判断方法:只看动滑轮。即数直接与动滑轮相连的绳子的股数即为n的值。其中绳子自由端方向向上的要数上,如图9-1甲(n=3)、乙(n=4)所示,而自由端方向向下的不要数,如图丙所示(n=4)。
      甲   乙  丙图9-1

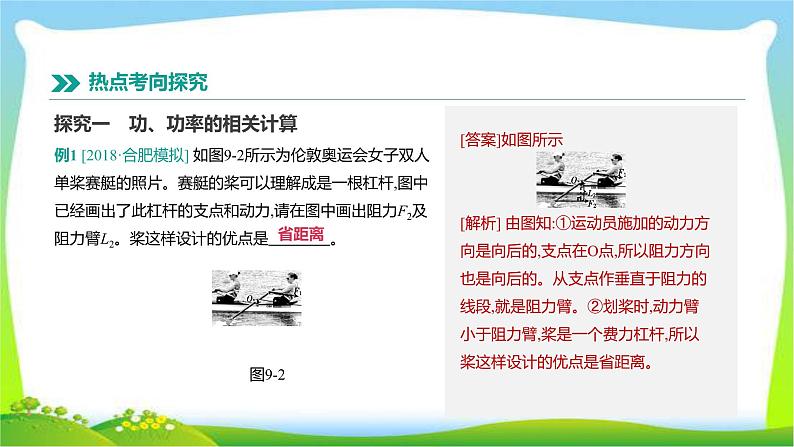

    例1 [2018·合肥模拟] 如图9-2所示为伦敦奥运会女子双人单桨赛艇的照片。赛艇的桨可以理解成是一根杠杆,图中已经画出了此杠杆的支点和动力,请在图中画出阻力F2及阻力臂L2。桨这样设计的优点是    。
    探究一 功、功率的相关计算
    [答案]如图所示[解析] 由图知:①运动员施加的动力方向是向后的,支点在O点,所以阻力方向也是向后的。从支点作垂直于阻力的线段,就是阻力臂。②划桨时,动力臂小于阻力臂,桨是一个费力杠杆,所以桨这样设计的优点是省距离。
    【变式1】 [2018·全椒县一模] 用独轮车搬运砖头(如图9-3所示),请在图中作出抬起车把时最小动力F的示意图。若此时动力臂为阻力臂的3倍,砖头和车总重G为1200 N,则最小动力F为    N。
    【变式2】 [2018·安徽模拟] 如图9-4所示,OABC为一轻质杠杆,O为支点,OA=BC=0.2 m,AB=0.4 m,将重30 N的物体悬挂在A点,当杠杆在图示位置平衡时,在C点至少需加    N的拉力。
    例2 [2018·蜀山区一模] 如图9-5所示,重为G的均匀木棒竖直悬于O点,在其下端施一水平拉力F,让棒缓慢转到图中虚线所示位置。在转动的过程中(  )A.动力臂逐渐变大B.阻力臂逐渐变小C.动力F逐渐变大 D.动力F保持不变
    [答案]C[解析] (1)杠杆在转动的过程中符合杠杆平衡的条件,即阻力为硬棒的重力,大小不变,硬棒在竖直位置时,重力的力臂为0,转过θ角后,重力力臂(阻力臂)逐渐增大,B错。(2)当硬棒在竖直位置时,F的力臂是杠杆的长度,且力臂最长,当杠杆转过θ角后,动力与杠杆不再垂直,所以动力臂变小,A错。根据杠杆平衡的条件可得,阻力与阻力臂的乘积增大,而动力臂减小,所以动力逐渐增大,故D错误,C正确。
    【变式1】 [2017·金华] 在对汽车的发动机做检修时需要将引擎盖抬起,抬起过程应用了杠杆原理。图9-6乙为引擎盖的受力分析示意图,引擎盖可绕O点自由转动,A为引擎盖重心位置。由图乙可知,该杠杆属于    杠杆。在引擎盖抬起过程中,重力G的力臂逐渐    (选填“变长”或“变短”)。
    【变式2】如图9-7所示,作用在杠杆一端且始终与杠杆垂直的力F,将杠杆缓慢地由位置A拉至位置B。在这个过程中,力F的大小将(  )A.不变B.变小C.变大D.先变大后变小
    [答案]C[解析] 拉力F始终与杠杆垂直,动力臂始终等于杠杆的长度,重物在上升的过程中,重力的大小不变,阻力臂逐渐增大,根据杠杆的平衡条件F1L1=F2L2可知拉力变大。
    探究三 杠杆的相关计算
    例3 [2018·安庆一模] 如图9-8所示,一轻质杠杆OB可绕O点自由转动,重为G的重物P悬挂在杠杆的中点A处,拉力F与杠杆夹角为θ,杠杆在水平位置保持平衡。(1)请在图中画出拉力F的力臂。(2)推导:当杠杆在水平位置平衡时,拉力的大小为F= 。(3)试分析说明:当G大小一定,夹角θ大小发生变化时,拉力F有没有最小值?若有,求出F最小值的大小。若无,说明理由。
    [答案]解:(1)如图所示
    (2)推导:当杠杆在水平位置平衡时,拉力的大小为F= 。
    (3)试分析说明:当G大小一定,夹角θ大小发生变化时,拉力F有没有最小值?若有,求出F最小值的大小。若无,说明理由。
    【变式1】[2017·杭州节选] 小金将长为0.6 m、质量可忽略不计的木棒搁在肩上,棒的后端A点挂一个重40 N的物体,肩上支点O离后端A点为0.2 m,他用手压住前端B点使木棒保持水平平衡,如图9-9所示,小金的质量为50 kg,则此时手压木棒的压力大小为  N,肩对木棒的支持力大小为    N。
    [解析]根据杠杆的平衡条件有F×OB=G×OA,即F×(0.6 m-0.2 m)=40 N×0.2 m,所以F=20 N,即手压木棒的压力大小为20 N。肩对木棒的支持力大小为F'=F+G=20 N+40 N=60 N。
    【变式2】[2018·蚌埠禹会区二模] 如图9-10所示,将重力不计的吸盘内部空气排尽后与水平地砖完全贴合,已知贴合的面积为30 cm2,大气压强为1×105 Pa,AB为轻质杠杆,O为转轴,OA与OB的长度之比为1∶3,保持杠杆水平,某人在B端用竖直向下的拉力F将吸盘沿竖直方向刚好拉离地砖,则吸盘所受大气压力F0为    N,人对杠杆的拉力F为    N。
    例4 如图9-11所示,不计摩擦和绳重,用40 N的拉力,将重100 N的物体匀速提升3 m,则绳端移动的距离为   m,动滑轮的重力为    N。
    【变式】用如图9-12所示的三个滑轮分别拉同一物体沿同一水平地面做匀速直线运动,所用的拉力分别为F1、F2、F3,那么下列关系式中正确的是(  )A.F1>F2>F3B.F1F3D.F2
