江西省余干县2021-2022学年九年级上学期八校联考期中物理试题（Word版含解析）

这是一份江西省余干县2021-2022学年九年级上学期八校联考期中物理试题（Word版含解析），共18页。试卷主要包含了填空题，选择题，实验探究题等内容，欢迎下载使用。

1．（2分）如图所示的一节干电池，A端是其 （选填“正”、“负”）极，这节新干电池的电压为 伏。
2．（2分）大型载重汽车在遇到长下坡时，为防止刹车片过热造成刹车失灵，要向刹车片和轮胎喷水降温，这是利用了水 较大的特点，刹车片过热是通过 方式增加内能的。
3．（2分）如图所示电路，两盏不同规格的灯L1和L2，当闭合开关 时，灯L1和L2电流一定相等；当闭合开关 时，灯L1和L2两端电压相等。
4．（2分）用干绸布擦穿衣镜，发现擦过的镜面黏上细小绒毛，这是因为擦过的镜面带了电，带电体有 轻小物体的性质；同时会发现镜面温度升高，这是通过 改变镜面的内能。
5．（2分）在如图甲所示的电路中，闭合开关后，两个电流表的示数如图乙、丙所示，则通过小灯泡L2的电流是 A；电压表的示数是 V。
6．（2分）如图所示的电路中，闭合开关S后，两灯均发光，则乙是 ，灯的连接方式是 。
7．（2分）如图甲所示的电路中，电源电压为6V不变，L2两端的电压如图乙所示，则L1两端的电压U2＝ V，一会儿两灯不亮了，且电压表的示数如丙图所示，这最有可能是因为灯 烧坏。
8．（2分）如图所示，电源的电压保持不变，S闭合后电压表示数为灯L1两端的电压，现在要测灯L2两端的电压，小明只想将电压表的接A位置的线端改接到C的位置，小华认为这种接线不正确，会造成电压表指针 ，通过L1的电流 通过L2的电流。（选填“大于”、“小于”或”等于”）

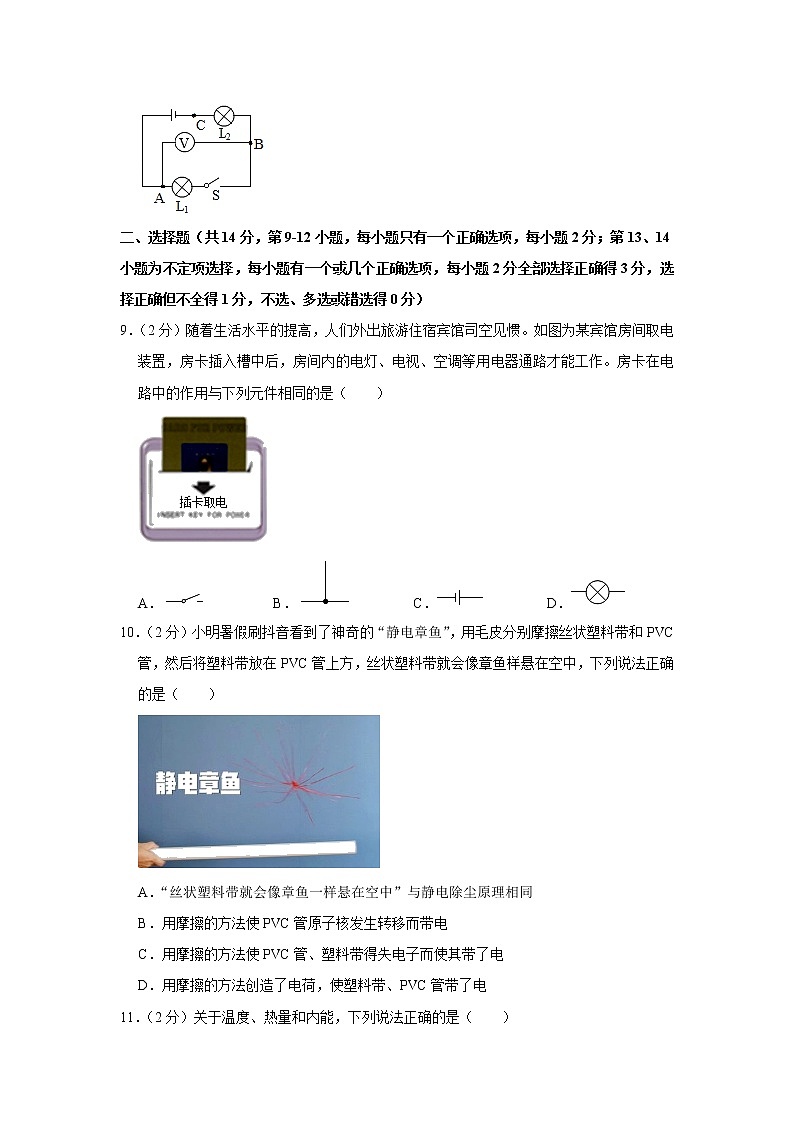

二、选择题（共14分，第9-12小题，每小题只有一个正确选项，每小题2分；第13、14小题为不定项选择，每小题有一个或几个正确选项，每小题2分全部选择正确得3分，选择正确但不全得1分，不选、多选或错选得0分）
9．（2分）随着生活水平的提高，人们外出旅游住宿宾馆司空见惯。如图为某宾馆房间取电装置，房卡插入槽中后，房间内的电灯、电视、空调等用电器通路才能工作。房卡在电路中的作用与下列元件相同的是（ ）
A．B．C．D．
10．（2分）小明暑假刷抖音看到了神奇的“静电章鱼”，用毛皮分别摩擦丝状塑料带和PVC管，然后将塑料带放在PVC管上方，丝状塑料带就会像章鱼样悬在空中，下列说法正确的是（ ）
A．“丝状塑料带就会像章鱼一样悬在空中”与静电除尘原理相同
B．用摩擦的方法使PVC管原子核发生转移而带电
C．用摩擦的方法使PVC管、塑料带得失电子而使其带了电
D．用摩擦的方法创造了电荷，使塑料带、PVC管带了电
11．（2分）关于温度、热量和内能，下列说法正确的是（ ）
A．温度越高的物体，其分子运动越剧烈，内能越大
B．汽油机的做功冲程中燃气的内能减小
C．我们不敢大口喝热气腾腾的汤，是因为汤含有的热量较多
D．摩擦生热过程将机械能转化为内能，这些内能又可以自发的转化为机械能
12．（2分）按照图所示的接法分别将滑动变阻器接入电路，当滑片P左、右移动时，其连入电路中电阻的变化情况与图中相同的是（ ）
A．
B．
C．
D．
13．（3分）下列电路中电压表测量R2两端电压，且电路连接正确的是（ ）
A．B．
C．D．
14．（3分）在如图所示的甲、乙两个实物图中，闭合所有开关，各元件均能正常工作。现将一根导线接到两电路中的不同位置，会有不同的现象发生，下列说法中正确的是（ ）
A．在甲图中，如果断开S，将导线接到开关的两端，则L1、L2被短路
B．在甲图中，闭合S，将导线接到L1两端，则L1、L2不发光
C．在乙图中，闭合S1、S2，将导线接到L2两端，两个灯泡都不亮，电源可能烧坏
D．在乙图中，闭合S1，断开S2，将导线接到L2两端，则电流表有示数，灯泡L1亮
三、计算题（共22分，第15题7分，第16题7分，第17题8分)
15．（7分）如图所示，将电路按如图甲所示连接则小灯泡L1和L2串联在电路中，只闭合开关S，两电压表的示数如图乙所示，求：
（1）电源的电压；
（2）小灯泡L2两端的电压；
（3）再闭合开关S1后，电压表V1的示数？
16．（7分）煤、石油、天然气的过量开采使人类面临能源危机。某县在冬季利用地热能为用户取暖。县内有一口自喷状态地热井，出水温度为90℃，出水流量为150m3/h。
（1）求每小时流出的地热水温度降低到50℃，所放出的热量。
（2）这些热量如果用天然气蒸汽锅炉供热，且天然气蒸汽锅炉的热效率为90%，每小时需要天然气释放多少热量？
（3）利用上述地热能供暖，每小时可以节约多少天然气？（ρ水＝1.0×103kg/m3，c水＝4.2×103J/（kg•℃），天然气的热值为4×107J/m3）
17．（8分）如图甲所示的电路中，电源电压为3V，当开关S1、S3闭合，开关S2断开时，灯泡L1、L2发光。电流表A1、A2的示数分别如图乙所示。求：
（1）当开关S1、S3闭合，开关S2断开时，灯泡L1、L2两端的电压分别是多少？
（2）当开关S1、S3闭合，开关S2断开时，通过灯泡L1、L2的电流分别是多少？
（3）当开关S1闭合，开关S2、S3断开时，A1和A2的示数关系如何？
四、实验探究题（共28分，每小题各7分）
18．（7分）电流表和电压表接入电路的方法和知道表面刻度的意义是正确使用它们的基础。
（1）图1中电路接线错误的是 。
（2）图2中若将“﹣”和“3”接线柱接入电路，量程是 ，分度值是 ；根据图2中的接线情况，请在图2中画出电流为0.3A时的指针位置。
（3）图3中，电阻箱的示数为 Ω。
（4）图4中，将“﹣”和“3”接线柱接入电路，量程是 ，分度值是 。
19．（7分）小明选用两节新电池，两个小灯泡，一个电压表来探究串联电路电压的特点。
（1）若要测量灯泡L1两端的电压，请在图甲中画出导线，补充完整实物图；
（2）小明连接好电路，闭合开关前，发现电压表指针如图乙所示，出现这种情况的原因是 ；
（3）故障排除后，用电压表分别测出A与B、B与C、A与C两点间的电压UAB、UBC、UAC，将数据记录在表中，分析实验数据得出两个实验结论。
①串联电路两端的电压 各用电器两端电压之和；
②串联电路中，各用电器两端电压相等。
（4）小明和同学交流后认为结论②是片面的，接下来他换用规格 （选填“相同”或“不同”）的小灯泡又进行了几次实验，他这样做的目的是 。（选填序号）
A.寻找普遍规律
B.减小实验误差
（5）小明发现同桌小雨在测L1的两端电压时，连接的实物如图丁所示，则接线方法是 （选填“正确”或“错误”）的，此时闭合开关，电压表的示数为 V。
.
20．（7分）探究并联电路电流规律。
【提出问题】照明灯是并联的，并联电路中电流有什么规律呢？
【设计实验与进行实验】
（1）小明想测量干路电流，连接的电路如图甲所示，检查电路发现有一根导线接错了。请在这根导线上打“×”，并改正
（2）连接正确的电路后，闭合开关，观察到灯L2发光，但灯L1不发光，电流表有示数，电路可能存在的故障是： 。
A.灯L1开路
B.灯L2开路
C.灯L1短路
D.灯L2短路
（3）小明通过实验，得到下表数据：
请在乙图中标出电流为0.4A时指针的位置。
【分析与论证】
①小青分析数据时，发现表格中数据有一个错误，请指出第 组数据是错误的，错误的原因： 。
②改正错误后，根据实验数据可以得到：并联电路干路中的电流 各支路电流之和；
【交流与合作】
与同学讨论交流后，发现她的实验设计有不足之处，请指出： 。
21．（7分）小金和小明同学在“探究影响导体电阻大小因素”的实验中，提出了如下猜想：
猜想一：导体电阻的大小跟导体长度有关；
猜想二：导体电阻的大小跟导体的横截面积有关；
猜想三：导体电阻的大小跟导体的材料有关。
同学们利用如图所示电路进行探究，实验中分别将多根规格、材料不同的电阻丝两端接入电路MN两点间。请你帮他们完成下列内容：
（1）实验中通过观察 来比较电阻的大小。
（2）为了验证猜想一，小金同学应选用 和 相同的电阻丝进行对比实验。
（3）小明在实验时仅选用一根电阻丝，他不能完成验证猜想 。（选填“一”、“二”或“三”）
（4）该同学更换了电源和电流表，添加了电压表和滑动变阻器，设计了如图甲所示的电路来比较电阻丝的电阻。
①图乙是根据图甲连接的实物图，请在错误的导线上打“×”并连接正确。
②添加滑动变阻器和电流表，替换掉小灯泡，这种设计的优点是： 。
2021-2022学年江西省上饶市余干县九年级（上）期中物理试卷
参考答案与试题解析
一、填空题（共16分，每空1分）
1．【解答】解：如图所示的一节干电池，A端连接的是碳棒，是电池的正极。这节新干电池的电压为1.5V。
故答案为：正；1.5。
2．【解答】解：（1）水的比热容最大，相同质量的水和其它物质比较，升高相同温度吸收热量最多，所以用水来降温是利用了水具有较大的比热容的特点；
（2）汽车下坡时间较长时，连续点踩刹车，刹车片摩擦做功内能增加，温度升高。
故答案为：比热容；做功。
3．【解答】解：两盏不同规格的灯L1和L2，当闭合开关S3，断开开关S1、S2时，电路中只有一条路径，灯L1和L2，此时灯L1和L2电流一定相等；
当闭合开关S1、S2，断开开关S3时，灯L1和L2并联，并联电路中，各支路两端的电压相等。
故答案为：S3；S1、S2。
4．【解答】解：用干绸布擦穿衣镜，绸布和镜面因摩擦而带了电，带电体具有吸引轻小物体的性质，所以镜面黏上细小绒毛。
绸布和镜面克服摩擦做功，镜面内能增加，温度升高，是通过做功改变镜面的内能。
故答案为：吸引；做功。
5．【解答】解：由实物电路可知，两灯泡并联，电流表A1测干路电流，电流表A2测L1支路的电流，
由图乙和图丙可知，两电流表的量程均为0～0.6A，分度值为0.02A，示数依次为0.2A、0.5A，
因并联电路中干路电流等于各支路电流之和，
所以，干路电流表A1的示数I＝0.5A，电流表A2的示数即通过L1的电流I1＝0.2A，
则通过小灯泡L2的电流I2＝I﹣I1＝0.5A﹣0.2A＝0.3A。
由右边的电压表图示知，电压表使用0～3V量程，分度值0.1V，示数为1.6V。
故答案为：0.3；1.6。
6．【解答】解：闭合开关S后，两个灯泡都能发光；若乙是电流表，则会发生电源短路，所以乙是电压表；若甲是电流表，则灯泡L1会被短路，所以甲也是电压表，则电路中的电流依次经过两个灯泡，所以两个灯泡组成串联电路。
故答案为：电压表；串联。
7．【解答】解：由图可知，该电路为串联电路，电压表测量灯泡L2两端的电压；
由图可知，电压表选用小量程，分度值为0.1V，示数为2.3V，即L2两端的电压为2.3V；
电源电压为6V，则L1两端的电压U2＝U﹣U1＝6V﹣2.3V＝3.7V；
一会儿两灯不亮了，且电压表的示数为0，这说明电压表与电源之间是断开的，所以可能故障是L1烧坏。
故答案为：3.7；L1。
8．【解答】解：由图可知，该电路为串联电路；将电压表的接A位置的线端改接到C的位置，则电压表的正负接线柱接反了，电压表指针反向偏转，这种接法是错误的；根据串联电路的电流关系可知，通过L1的电流等于通过L2的电流。
故答案为：反向偏转；等于。
二、选择题（共14分，第9-12小题，每小题只有一个正确选项，每小题2分；第13、14小题为不定项选择，每小题有一个或几个正确选项，每小题2分全部选择正确得3分，选择正确但不全得1分，不选、多选或错选得0分）
9．【解答】解：房卡插入槽中后，房间内的电灯、电视、空调等用电器通路才能工作，拔出房卡，房间内的电灯、电视、空调等用电器停止工作，说明房卡控制房间内的所有用电器，所以房卡相当于房间内的总开关。
故选：A。
10．【解答】解：用毛皮分别摩擦丝状塑料带和PVC管，由于摩擦发生电荷的转移，使丝状塑料带和PVC管带电，不是创造电荷；将塑料带放在PVC管上方，丝状塑料带就会像章鱼一样悬在空中；由此可知，丝状塑料带和 PVC 管带同种电荷，同种电荷相互排斥，所以这种现象与验电器的工作原理相同，故ABD错误，C正确。
故选：C。
11．【解答】解：A、内能大小跟物体的质量、温度、状态和物质的种类有关，温度越高的物体，其分子运动越剧烈，内能不一定大，故A错误；
B、汽油机在做功冲程中，燃气对活塞做功，燃气的内能转化为机械能，所以燃气的内能减少，故B 正确；
C、我们不敢大口地喝热气腾腾的汤，是因为热汤的温度高，热量是一个过程量，不能说物体含有多少热量，故C错误；
D、摩擦生热是克服摩擦做功，将机械能转化为内能，这些内能可以通过做功再转化为机械能，但这些内能无法自动地转化为机械能，是因为能量的转化是有方向性的，故D错误。
故选：B。
12．【解答】解：A、接法是将滑动变阻器的两个上接线柱接入电路，不能改变连入电路中电阻，故A错误；
B、下接线柱在左侧，当滑片P左、右移动时，其连入电路中电阻的变化情况与图中相同，故B正确；
CD、下接线柱在右侧，当滑片P左、右移动时，其连入电路中电阻的变化情况与图中相反，故CD错误。
故选：B。
13．【解答】解：
A、电流表并联到了电阻R2两端，R2被短路，此时电压表测量的是一段导线两端的电压，故A错误；
B、电流表并联到了电阻R2两端，电压表与电阻R2串联，电流表和电压表的接法错误，故B错误；
C、电压表并联到了电阻R1两端，测量的是R1两端的电压，故C错误；
D、该电路为串联电路，电压表并联到了电阻R2两端，测量的是R2两端的电压，电流表串联在电路中，故D正确。
故选：D。
14．【解答】解：
A、在图甲中，如果断开S，并将导线接到开关S两端，相当于接通了电路，两盏灯串联在电路中，则L1、L2发光，故A错误；
B、在图甲中，闭合S，并将导线接到L1两端，则L1被短路，则L1不发光，L2中有电流，L2会发光，故B错误；
C、在图乙中，闭合S1、S2，两灯泡并联，将导线接到L2两端，此时电源短路，则两灯泡都不工作，电源可能烧坏，故C正确；
D、在图乙中，闭合S1、断开S2，此时只有灯泡L1接入电路中，电流表有示数，灯泡L2已经被断路了，将导线接到L2两端没有影响，故D正确。
故选：CD。
三、计算题（共22分，第15题7分，第16题7分，第17题8分)
15．【解答】解：（1）由电路图可知，两灯泡串联，电压表V1测量L1两端的电压，电压表V测电源两端的电压；
因为串联电路两端电压等于各部分电压之和，所以V示数应大于V1的示数，而两电压表的V指针位置偏转小于V1的偏转角度，说明V选用的是0～15V量程，分度值为0.5V，V示数为6V，
即电源的电压：U＝6V；
（2）V1选用的是0～3V量程，分度值为0.1V，V1示数为2.4V，即L1两端电压为U1＝2.4V；
根据串联电路两端电压等于各部分电压之和，则灯L2两端电压为：U2＝U﹣U1＝6V﹣2.4V＝3.6V；
（3）再闭合开关S1后，小灯泡L2短路，电压表V1测量电源电压，示数变大。
答：（1）电源的电压是6V；
（2）小灯泡L2两端的电压是3.6V；
（3）再闭合开关S1后，电压表V1的示数变大。
16．【解答】解：（1）已知出水流量为150m3/h，
由ρ＝得，水的质量：
m＝ρV＝1.0×103kg/m3×150m3＝1.5×105kg；
水放出的热量：
Q＝cm△t＝4.2×103J/（kg•℃）×1.5×105kg×（90℃﹣50℃）＝2.52×1010J；
（2）天然气蒸汽锅炉的热效率为90%，
由η＝得，天然气需要放出的热量为：
Q′＝＝＝2.8×1010J；
（3）由Q′＝Vq得，天然气的体积为：
V＝＝＝700m3。
答：（1）每小时流出的地热水温度降低到50℃所放出的热量为2.52×1010J；
（2）每小时需要天然气释放2.8×1010J的热量；
（3）利用上述地热能供暖一小时相当于可以节约700m3的天然气。
17．【解答】解：（1）由图甲可知，当开关S1、S3闭合，开关S2断开时，两灯泡并联，已知电源电压为3V，
则灯泡L1、L2两端的电压都等于电源电压，为3V；
（2）由图甲可知，当开关S1、S3闭合，开关S2断开时，两灯泡并联，电流表A1测干路电流，电流表A2测灯泡L2所在支路的电流，
电流表A1示数如图乙所示，其量程是0～3A，分度值是0.1A，示数为1.5A。
电流表A2示数如图丙所示，其量程是0～0.6A，分度值是0.02A，示数为0.5A；
即灯泡L2的电流I2＝IA2＝0.5A，灯泡L1的电流I1＝IA1﹣IA2＝1.5A﹣0.5A＝1A。
（3）当开关S1闭合，开关S2、S3断开时，为L2的简单电路，电流表A1和A2都测量L2的电流，则A1和A2的示数相等。
答：（1）灯泡L1、L2两端的电压都是3V；
（2）通过灯泡L1、L2的电流分别是1A和0.5A；
（3）当开关S1闭合，开关S2、S3断开时，A1和A2的示数相等。
四、实验探究题（共28分，每小题各7分）
18．【解答】解：
（1）由图1可知电流从电流表负接线柱流入，电路接线错误的是电流表正负接线柱接反了；
（2）图2中，电表表面上标有A，则电表为电流表，当“﹣”和“3”接线柱接入电路时，电流表的量程是0～3A，最小分度值是0.1A；
电流表示数为0.3A，所以应使用0﹣0.6A量程，分度值为0.02A，所以指针位置如图所示：
（3）电阻箱的示数：2×1000Ω+0×100Ω+1×10Ω+8×1Ω＝2018Ω；
（4）图4电表表面上标有V，则电表为电压表，当把“﹣”和“3”接入电路时，电压表的量程为“0～3V”，分度值即为相邻两刻度线的电压值即0.1V。
故答案为：
（1）电流表正负接线柱接反了；（2）0～3A；0.1A；如上图；（3）2018；（4）0～3V；0.1V。
19．【解答】解：（1）要测量灯泡L1两端的电压，因电源电压为3V，故电压表选用小量程与这个灯并联，如图所示：
（2）闭合开关前，电压表指针没有指在零刻度线，说明电压表使用前没有调零；
（3）分析实验数据有：2.4V＝1.2V+1.2V，
故得出两个实验结论：①串联电路两端的电压等于各用电器两端电压之和；
（4）之所以得出：串联电路中，各用电器两端电压相等，是因为选用的灯泡规格相同，结论具有偶然性；
由于一次实验得出的结论具有偶然性，为了探究串联电路电压的普遍规律，需要进行多次实验，故多次实验的主要目的是寻找普遍规律，故选：A；
（5）探究“串联电路电压的规律”实验，两灯应串联，而图丁中，电压表与L2串联后再与L1并联，是错误的；此时闭合开关，因电压表通过与L2与电源连通，电压表测电源电压，故电压表的示数为3V。
故答案为：（1）如图所示；（2）电压表没有调零；（3）等于；（4）不同；A；（5）错误；3。
20．【解答】解：（1）由图可知，开关闭合后，电流表接在了电源的两极上，电源会被短路，改正的方法是电源的负极的导线接到L2的左端；如图：
；
（2）电路中，两灯并联，电流表测干路的电流，移动后闭合开关后，观察到灯L2发光，电流表有示数，则L2所在支路和干路为通路，但灯L1不发光，电路可能存在的故障是：L1开路，故A正确；
（3）电流表指针的位置如下图所示：
【分析与论证】①串联电路中各处的电流相等，故第4组数据错误，根据电流表大小量程之比为5：1，错误的原因：电流表选用小量程，却按大量程读数了；
②由表中数据：
0.18A+0.18A＝0.36A；
0.22A+0.22A＝0.44A；
0.24A+0.24A＝0.48A；
根据实验数据可以得到：并联电路干路中的电流等于各支路电流之和；
【交流与合作】
由表中数据知，通过各支路的电流相同，是因为选用的灯规律泡相同（没有多次实验）。
故答案为：
（1）见上图；（2）A；（3）见上图；
【分析与论证】①4；电流表选用小量程，却按大量程读数了；②等于；
【交流与合作】没有选用不同规格的灯泡（没有多次实验）。
21．【解答】解：（1）在M、N之间分别接上不同的导体，不同导体电阻不同，对电流的阻碍作用不同，阻碍作用大的，通过的电流小，阻碍作用小的通过的电流大，所以可通过观察电流表示数来比较导体电阻的大小。
（2）要验证导体的电阻与导体的长度有关，应控制导体材料与横截面积相同而长度不同的导线进行实验，故应选用材料与横截面积相同的电阻丝进行对比实验。
（3）小明在探究同样的课题时，手边只有一根电阻丝，由于无法改变其材料，所以他不能完成验证猜想三；
（4）①根据电流流向法结合甲电路图可知，电流从电源的正极出发，依次经开关、电流表、电阻丝、滑动变阻器回到电源的负极，然后把电压表并联在电阻丝两端，
由甲电路图可知，当滑片左移时，变阻器接入电路中的电阻变小，则滑动变阻器的左下方接线柱和任意上方接线柱串联在电路中，如下图所示：
②添加滑动变阻器和电流表，替换掉小灯泡，这种设计的优点是保护电路，且能准确读出电路中的电流值。
故答案为：（1）电流表示数；（2）材料；横截面积；（3）三；（4）①如图；②保护电路，且能准确读出电路中的电流值。
次数
UAB/V
UBC/V
UAC/V
1
1.2
1.2
2.4
电流
第1次
第2次
第3次
第4次
I1/A
0.18
0.22
0.24
1.4
I2/A
0.18
0.22
0.24
0.28
I3/A
0.36
0.44
0.48
0.56
