1．（2分）在国际单位制（SI）中，电荷量的单位是（ ）
A．伏特（V）B．安培（A）C．库仑（C）D．欧姆（Q）
2．（2分）下列文具中，通常情况下属于导体的是（ ）
A．钢尺B．塑料三角板C．橡皮擦D．透明胶带
3．（2分）如图所示滑动变阻器的四种接法中，其中滑片P向右滑动，能使连入电路的电阻变小的是（ ）
A．B．
C．D．
4．（2分）下列过程中，物体内能改变的方式与其他三项不同的是（ ）
A．冬天在室外向手上哈气，手就变暖和
B．云中的小冰粒下落过程中温度越来越高，变成了雨滴
C．火箭发射过程中外壳与大气摩擦后温度越来越高
D．把铁丝反复弯折，弯折处的温度越来越高
5．（2分）关于燃料的热值，下列说法正确的是（ ）
A．容易燃烧的燃料热值一定大
B．燃料燃烧得越充分，其热值越大
C．如果酒精的热值比煤的热值大，酒精燃烧释放的热量一定比煤的多
D．煤气的热值是3.9×107J/m3，表示每立方米煤气完全燃烧放出的热量是3.9×107J
6．（2分）在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池。将电压表接到铜片和锌片上，其现象如图所示，则下列说法正确的是（ ）
A．锌片相当于电源的正极
B．此电池工作时将化学能转化为电能
C．此时的电路处于短路状态
D．在电池的外部电流从锌片流经电压表流向铜片
7．（2分）如图所示，用毛皮摩擦过的橡胶棒接触验电器的金属球后，验电器金属箔片张开一定的角度。下列说法正确的是（ ）
A．毛皮与橡胶棒在摩擦的过程中创造了电荷
B．毛皮和橡胶棒在摩擦后都带上了负电荷
C．箔片张开一定的角度是因为同种电荷相互排斥
D．橡胶棒接触金属球的瞬间，电流的方向是由橡胶棒流向金属球
8．（2分）如图所示，楼梯有一电灯受控于两个开关，光线较暗且有声响时灯才亮。其中“光控开关”在光线较暗时自动闭合，“声控开关”在有声响时自动闭合，则符合要求的模拟电路是（ ）
A．B．
C．D．

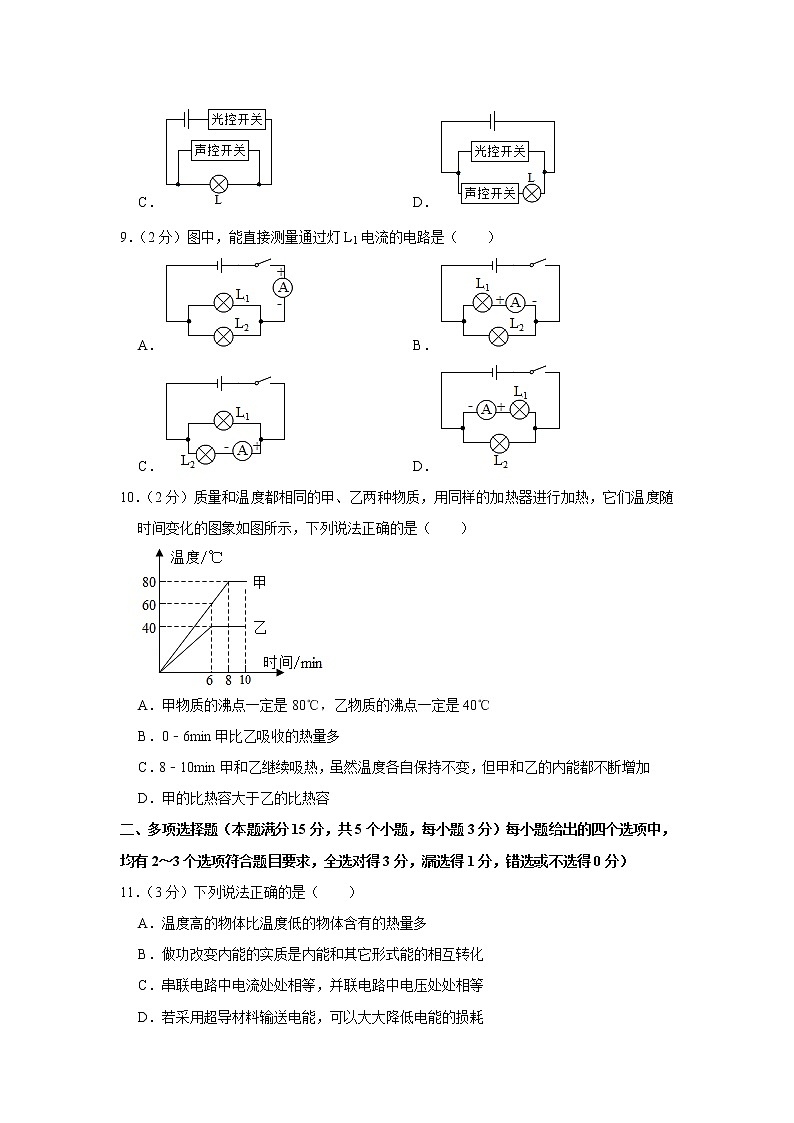

9．（2分）图中，能直接测量通过灯L1电流的电路是（ ）
A．B．
C．D．
10．（2分）质量和温度都相同的甲、乙两种物质，用同样的加热器进行加热，它们温度随时间变化的图象如图所示，下列说法正确的是（ ）
A．甲物质的沸点一定是80℃，乙物质的沸点一定是40℃
B．0﹣6min甲比乙吸收的热量多
C．8﹣10min甲和乙继续吸热，虽然温度各自保持不变，但甲和乙的内能都不断增加
D．甲的比热容大于乙的比热容
二、多项选择题（本题满分15分，共5个小题，每小题3分）每小题给出的四个选项中，均有2～3个选项符合题目要求，全选对得3分，漏选得1分，错选或不选得0分）
11．（3分）下列说法正确的是（ ）
A．温度高的物体比温度低的物体含有的热量多
B．做功改变内能的实质是内能和其它形式能的相互转化
C．串联电路中电流处处相等，并联电路中电压处处相等
D．若采用超导材料输送电能，可以大大降低电能的损耗
12．（3分）下列有关课本实验的说法中，正确的是（ ）
A．如图甲所示，研究气体扩散时，把密度更大的二氧化氮气体置于下方，可以使现象更具说服力
B．如图乙所示，将两铅柱紧压在一起，挂上重物也掉不下来，因为铅柱之间发生了扩散现象
C．如图丙所示，慢慢向上提起弹簧测力计发现示数变大，因为分子间存在引力
D．如图丁所示，活塞迅速下压使筒内硝化棉燃烧起来，因为活塞对硝化棉做功，使其内能增大
13．（3分）如图甲所示电路，灯L1和灯L2的规格未知，只闭合开关S2时，电流表示数如图乙所示，则下列说法中正确的是（ ）
A．闭合开关S2时，通过灯L1的电流为0.4A
B．闭合开关S1和S3时，通过灯L1和灯L2的电流一定不相等
C．闭合开关S2和S3时，通过灯L1和灯L2的电流相等
D．三个开关都闭合，电路发生短路，但灯L1和灯L2不会因此损坏
14．（3分）根据能量守恒定律，下列过程分析正确的是（ ）
A．内燃机做功冲程获得的机械能，一部分对外输出，一部分转化为内能，一部分储存在飞轮里
B．充电时手机发热，电能一部分转化为内能，一部分转化为化学能
C．电热水器工作时，消耗的电能全部转化成水的内能
D．某用电器的太阳能电池工作时，将接收的太阳能全部转化为电能
15．（3分）如图是一种测定油箱内油量的装置。其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子。油箱中的油量减少时，油面下降，浮子随液面落下，带动滑杆使滑动变阻器滑片向上移动，从而改变了电路中电流表的示数。因此，电流表上一定的示数便对应着油面的一定高度，把电流表刻度盘改为相应的测量体积数，就可以直接读出油箱中的油量。下列说法正确的是（ ）
A．电阻R0在电路中的作用是保护电路
B．滑动变阻器R是通过改变接入电路中电阻的长度来改变电阻大小
C．电流表示数增大时，说明油箱内油面上升
D．油量的零刻度线对应电流表零度线的位置
三、实验题（本题满分30分，共6个小题）
16．（5分）比较不同物质吸热的情况。
（1）实验中需要水和食用油质量和加热时间都相同，运用的研究方法是 。
（2）为了顺利完成此实验，需要的测量工具有温度计和 。
（3）某实验小组用相同规格的加热器进行实验，得到的数据如表格所示。根据表格信息可知，两种物质在实验中吸收的热量 （选填“水”、“食用油”或“一样”）多。
（4）实验结果表明，两种物质中吸热的能力更强的是 （选填“水”、“食用油”或“一样强”），并举出一例由于此物质比热容较大在生活中的应用： 。
17．（2分）研究利用内能做功
（1）如图甲所示，试管内装些水，用橡胶塞塞住管口，将水加热一段时间，发现橡胶塞在水蒸气的压力下被弹出。根据此现象可知：水蒸气的 能转化为塞子的机械能。
（2）橡胶塞被弹出，此现象与内燃机的某冲程原理相同，其对应的是图乙中的 （选填“吸气”、“压缩”、“做功”或“排气”）冲程。
18．（5分）探究串、并联电路的特点。
（1）在连接电路时，开关应该处于 状态，目的是 。
（2）甲图中，连接好电路后闭合开关S，小雨发现L1、L2两只灯泡都不亮，他先用手按一下灯泡L1，发现L1、L2仍然都不亮；再按一下灯泡L2，发现两灯都亮了；松开手两灯又不亮，则故障可能是 （选填“L1灯丝断了”、“L2灯丝断了”、“L1短路”或“L2与灯座接触不良”）。
（3）甲图中，排除故障后，闭合开关两灯同时亮，断开开关两灯同时灭；然后将开关S换接到L1和L2之间、L1和电池负极之间，观察到相同的现象。这样操作是为了探究 。
（4）乙图中，连接完电路后，先闭合开关S和S1，发现灯L1发光，L2不发光；然后断开S1，闭合S2，发现灯L1熄灭，L2发光。请根据此现象写出你得到的结论： 。
19．（6分）探究并联电路中电流特点
（1）小雨将电流表连入电路前，发现电流表指针向“0”刻度的左侧偏转，出现这种现象的原因是 。
（2）如图甲是小雨设计的电路图，图乙是他为测量甲图中某处电流而连接的实验电路，此时乙图中电流表测量的是甲图中 （选填“A”、“B”或“C”）处的电流。
（3）为了减少实验数据的特殊性，灯泡L1和L2的规格应该 （选填“相同”或“不同”）。
（4）为进一步增加实验结论的普遍性，小雨又找到一个灯泡L3，再分别将图甲中的L1和L2换成了L3，重做上述实验，请你帮他设计记录数据的表格。
（5）图丙中，若电流表A1的示数为0.28A，电流表A2的示数为0.22A，请你运用并联电路电流特点计算电流表A3的示数应该为 。
20．（6分）探究串联电路中电压特点。
（1）小雨根据图甲连接好电路，闭合开关后，发现灯L1不亮，L2亮，且电压表示数为零，若只有一处发生故障，则故障可能是 。
A.灯L1断路
B.灯L1短路
C.灯L2断路
D.灯L2短路
（2）排除故障后，闭合开关，小雨观察到电压表的指针如图乙所示，则灯L1两端的电压是 。
（3）为了节省时间，小雨利用原来的电路图，在测L2两端的电压时，电压表所接的B接点不动，只断开A接点，并把接线改接到C接点上，这个方法 （选填“能”或“不能”）测出L2两端的电压，理由是 。
（4）小雨为了让实验结论更具有普遍性，改进了实验方案，并记录了测量数据如表：他是通过多次改变 来实现的，表格中只有一组数据有问题，你认为是第 组。
21．（6分）探究影响导体电阻大小的因素
实验中分别对导体电阻跟它的长度、横截面积、材料有关的猜想进行了实验检验。实验时，对每一个猜想都用三个实验数据进行对比，表格中给出了A～G七种导体。
（1）实验中，通过观察 来比较电阻的大小，此过程用到的研究方法是 。
（2）分析A、B、C三种导体的相关数据，可得出的结论是 。
（3）若要研究导体电阻与导体长度的关系，应选择的三种导体为 。
（4）将另外的金属丝H接入电路，闭合开关后用酒精灯对其进行加热，每隔10s记录一次电流值，实验测得的数据如表，由此可以得出该导体的电阻随温度的升高而 （选填“增大”、“减小”或“不变”）。
（5）某同学认为将图中电流表换成小灯泡的实验方案更好，请你对他的方案作出评价： 。
四、作图题（本题满分14分，共4个小题）
22．（3分）小雨在“探究串联电路电流特点”后，借来其他小组的电流表，想用三个电流表通过一次实验验证“串联电路电流处处相等”的结论，请你帮助他在图中画出正确连线（电流表左侧接线柱为“﹣”，中间为“0.6A”，右侧为“3A”；电源左侧“﹣”极，右侧“+”极）。
23．（3分）小雨在探究“并联电路电压的关系”时，想把两个灯泡并联起来，用电压表测量并联电路的总电压，请你用笔帮助他画出连接的电路（电压表左侧接线柱为“﹣”，中间为“3V”，右侧为“15V”；电源左侧“+”极，右侧“﹣”极）。
24．（4分）在下面的电路中，闭合开关 ，只有灯泡发光，闭合开关 ，只有电铃响。小明发现，在该电路中，只要更改一根导线的连接，就可实现闭合S2时，灯泡和电铃均不工作，但只闭合S1，灯泡可发光，若要灯泡和电铃同时工作，则需要将两个开关同时闭合。请在图中将需要更改的导线用“×”标出，并画出更改后的导线。
25．（4分）综合作图﹣﹣小雨房间的灯：
小雨的房间里有四盏灯。开关S1控制吊灯L1和L2；开关S2控制壁灯L3；开关S3和S4控制床头灯L4，使它有两种不同的亮度。
现在有一个电源、4个开关、4个灯泡、一个定值电阻和若干导线，请你设计上述电路，将电路图画在方框内。
五、计算题（本题满分16分，共2个小题）
26．（6分）如图所示的电路中，开关S闭合后，电压表V1、V2的示数之比为3：1，电压表V的示数为12V．则灯L1、L2两端的电压分别是多少？
27．（10分）小华家使用的是天然气热水器，该热水器的铭牌表明了它的热效率，表示该热水器工作时，天然气完全燃烧所消耗的化学能，有多大比例转化为水的内能。小华尝试估测该热水器的热效率，以核对铭牌上的数值是否准确，他把家里自动洗衣机的“水量”设置为40L，用热水器输出的热水注入到洗衣机，当注入水的体积达到40L时洗衣机会自动停止注水。已知当时自来水的温度是15℃，热水器输出热水的温度为40℃，注水前天然气表的示数是2365.89m3，注水后变为2366.05m3，请你计算：（天然气的热值为3.2×107J/m3）
（1）洗衣机中注入的自家自来水的质量；
（2）洗衣机中注入的自家自来水吸收的热量；
（3）天然气完全燃烧放的热量；
（4）该热水器的热效率。
六、阅读题（本题满分5分，共1个小题）
28．（5分）阅读下面材料，回答问题。
热阻
当不同物体或物体的不同部分之间存在温度差时，就会发生热传递。
传导是热传递的一种方式，物体对热量的传导有阻碍作用，称为热阻，用R0表示。
物体的热阻与物体在热传导方向上的长度l成正比、与横截面积S成反比，还与物体的材料有关，关系式为Rth＝，式中λ称为材料的导热系数，不同材料的导热系数一般不同。房屋的墙壁为了保温，往往使用导热系数较小的材料。
如果墙壁一侧是高温环境，温度始终为t1，另一侧是低温环境，温度始终为t2，墙壁中形成稳定的热量流动，则单位时间内从高温环境传导到低温环境的热量Q与墙壁两侧的温度差成正比，与墙壁的热阻成反比。
（1）热传递的条件是不同物体或物体的不同部分之间存在 。
（2）热量传导过程和电流的形成过程相似，温度差相当于电路中的 （选填“电流”、“电压”或“电阻”），此过程用到的研究方法是 。
（3）铜汤勺放在热汤中，把手很快就会烫手，而塑料把手的汤勺不会烫手。由此可知铜和塑料的导热系数大小λ铜 λ塑料（选填“大于”、“小于”或“等于”）。
（4）如图所示，热量在墙壁中传导，虚线标出的墙壁正中间处的温度为 。
2021-2022学年山东省青岛市市南区九年级（上）期中物理试卷
参考答案与试题解析
一、单项选择题（本题满分20分，共10个小题，每小题2分）每小题给出的四个选项中，只有一项符合题目要求。
1．【解答】解：在国际单位制中：
A、伏特（V）是电压的单位，故A不符合题意；
B、安培（A）是电流的单位，故B不符合题意；
C、库仑（C）是电荷量的单位，故C符合题意；
D、欧姆（Ω）是电阻的单位，故D不符合题意。
故选：C。
2．【解答】解：在正常情况下，钢尺具有良好的导电性，属于导体；塑料三角板、橡皮擦和透明胶带不能导电，属于绝缘体。
故选：A。
3．【解答】解：A、将变阻器的金属杆连入电路中，移动滑片，变阻器的接入电路的阻值始终为零，故A不符合题意；
B、滑动变阻器接入了左半段，滑片右移，连入电路的电阻丝变长，电阻变大，故B不符合题意；
C、滑动变阻器将电阻丝全部接入电路（即电阻最大），滑片移动时，连入电阻丝的电阻不变，故C不符合题意；
D、滑动变阻器接入了右半段，滑片右移，连入电路的电阻丝变短，电阻变小，故D符合题意。
故选：D。
4．【解答】解：A、向手上哈气，手吸收热量，内能增加，温度升高，是通过热传递的方式改变内能的；
B、云中的小冰粒下落过程中，克服摩擦做功使小冰粒的内能增加、温度升高，冰粒熔化为雨滴，是通过做功使小冰粒的内能增加；
C、火箭从地面向上发射过程中，火箭外壳和大气摩擦后温度越来越高，属于做功改变物体的内能；
D、弯折铁丝时，人对铁丝做功，导致弯折处的温度升高、内能增大，是通过做功改变了物体的内能；
由此可知，A选项与其它三个选项在改变物体内能的方式上是不同的。
故选：A。
5．【解答】解：
AB、热值是燃料的一种特性，它只与燃料的种类有关，热值大小与燃料是否容易燃烧、是否完全燃烧无关，故AB错误；
C、酒精的热值比煤的热值大，根据Q＝mq可知，燃料燃烧释放热量的多少还与燃料的质量有关，所以不能比较二者释放热量的多少，故C错误；
D、根据热值的定义，煤气的热值是3.9×107J/m3，表示每立方米煤气完全燃烧放出的热量为3.9×107J，故D正确。
故选：D。
6．【解答】解：AD、由图可知，电压表的选量程为0～3V；因为与电压表正接线柱相连的为电池的正极，所以铜片是电池的正极，在电池外部电流从铜片经电压表流向锌片，故AD错误；
B、盐水电池和干电池、蓄电池类似，都是将化学能转化为电能的装置，故B正确；
D、由于电压表的电阻特别大，所以该电路不是短路，故C错误。
故选：B。
7．【解答】解：AB、摩擦起电的实质是电荷的转移，并没有创造电荷；用毛皮摩擦橡胶棒时，橡胶棒得到电子带负电，毛皮失去电子带正电，故AB错误；
CD、橡胶棒接触验电器的金属球时，电子由橡胶棒向验电器转移，故验电器金属箔带负电，由于电子定向移动的方向与电流的方向相反，所有电流的方向是从金属球流向橡胶棒；金属箔片由于带上了同种电荷相互排斥而张开一定的角度，故C正确，D错误。
故选：C。
8．【解答】解：根据题意可得，声控开关和光控开关串联后共同控制灯泡，用导线将各元件依次连接起来，故ACD不符合题意，B符合题意。
故选：B。
9．【解答】解：
A、图中电流表在干路上，电流表测干路电流，故A不符合题意；
B、图中电流表与L1串联，但电流表的正负接线柱接反了，不能测L1的电流，故B不符合题意；
C、图中两灯泡并联，电流表与L2串联，电流表测L2支路的电流，不能直接测量通过灯L1的电流，故C不符合题意；
D、图中电流表与L1串联，电流表的正负接线柱正确，能直接测量通过灯L1的电流，故D符合题意。
故选：D。
10．【解答】解：
A、由图象可知，甲和乙的末温保持不变，但可能处在熔化过程中，也可能处于沸腾过程中，此时的温度不一定是沸点，故A错误；
B、实验中用同样的加热器进行加热，在相同时间内物质吸收的热量是相同的，则在0﹣6min内两物质吸收的热量都是相同的，故B错误；
C、8﹣10min甲和乙继续吸热，甲和乙的内能都不断增加，故C正确；
D、由图可知，在0﹣6min内，加热时间相同，吸收的热量相同，甲的温度变化快，且两物质的质量相同，根据Q＝cm△t可知，甲的比热容小，故D错误。
故选：C。
二、多项选择题（本题满分15分，共5个小题，每小题3分）每小题给出的四个选项中，均有2～3个选项符合题目要求，全选对得3分，漏选得1分，错选或不选得0分）
11．【解答】解：A、热量是一个过程量，不能说物体含有多少热量，故A错误；
B、用做功的方法来改变物体的内能，实质上是能量的转化过程，即内能和其它形式的能的相互转化，故B正确；
C、串联电路中电流处处相等；并联电路中，各并联支路两端的电压相等，故C错误；
D、根据W＝Q＝I2Rt，采用超导材料输送电能时，R＝0，电路消耗的电能为零，可以大大降低电能的损耗，故D正确。
故选：BD。
12．【解答】解：A、研究气体扩散时，把密度更大的二氧化氮气体置于下方，排除重力对实验的干扰，可以使现象更具说服力，故A正确；
B、将两铅柱紧压在一起，挂上重物也掉不下来，因为分子间存在引力，故B错误；
C、慢慢向上提起弹簧测力计发现示数变大，因为分子间存在引力，故C正确；
D、活塞迅速下压使筒内硝化棉燃烧起来，因为活塞压缩气体做功，使气体的内能增大，温度升高，故D错误。
故选：AC。
13．【解答】解：由图乙可知，电流表所选量程为0～0.6A，由指针位置结合题意可知，只闭合开关S2时，电流表测量电路中的电流，电流表示数为I＝0.4A，
A、闭合开关S2时，电流只有一条路径：正极→电流表→L2→S2→L1→负极，因此L1、L2串联，串联电路中电流处处相等，所以通过灯L1的电流I1＝I＝0.4A，故A正确；
B、闭合开关S1和S3时，L1、L2并联，因为不知道灯L1和灯L2的规格，所以通过它们电流可能相等，也可能不相等，故B错误；
C、闭合开关S2和S3时，灯L2被短路，没有电流通过灯L2，灯L1通路，有电流通过，故C错误；
D、当开关S1、S2、S3全部闭合时，电源的两极直接用导线连接起来了，造成电源短路，损坏电源、电流表，灯L1和灯L2不会因此损坏，故D正确。
故选：AD。
14．【解答】解：A、内燃机的四个冲程中只有做功冲程是利用燃气的内能来对外做功，将内能转化为活塞的机械能，一部分对外输出，一部分转化为内能（由于摩擦），一部分储存在飞轮里，故A正确；
B、充电时手机发热，电能一部分转化为内能，一部分转化为化学能储存在电池中，故B正确；
C、电热水器工作时，消耗的电能全部转化成内能，但一部分内能会散失到空气中，并不会都被水吸收，故C错误；
D、太阳能电池工作时，只能将接收的太阳能部分转化为电能，不会全部转化为电能，故D错误。
故选：AB。
15．【解答】解：A、由图可知，当油箱中的油量增加时，液面上升，浮子上升，另一端的滑杆下降，滑动变阻器连入电路的阻值变小，当油面上升到一定程度，滑动变阻器连入电路中的电阻为0时，若电路中没有R0，会造成电源短路，所以在电路中串联电阻R0能起到保护电路的作用，故A正确；
B、由题可知，滑动变阻器R是通过改变接入电路中电阻的长度来改变电阻大小的，故B正确；
C、由图可知，该电路为R和R0的串联电路，电流表测电路中的电流，当电流表示数增大时，即电路中的电流增大时，由I＝可知，电路总电阻变小，即滑动变阻器连入电路的阻值变小，则滑动变阻器滑片向下移动，由图可知浮子上升，即说明油箱内油面上升，故C正确；
D、由欧姆定律可知，当油箱中没有油时，滑动变阻器接入电路的阻值最大，但电流不会为零，因此油量的零刻线不会对应电流表零刻线的位置，故D错误。
故选：ABC。
三、实验题（本题满分30分，共6个小题）
16．【解答】解：（1）根据比较比较吸热能力的两种方法，要控制不同物质的质量相同，采用的是控制变量法；
（2）实验中需要测量加热的时间，故需要用到秒表；
（3）实验中用相同的加热器加热，在相同时间内，加热器放出的热量相同，则物质吸收的热量相同，根据表格中的数据可知，加热时间相同，所以两种物质在实验中吸收的热量一样多；
（4）根据表格中的数据可知，相同质量的水和食用油吸收相同的热量，水的温度变化慢，则水的吸热能力强；水的比热容较大这一特点，在实际中应用很多，例如：汽车用水冷却发动机、暖气中用水做传热介质等。
故答案为：（1）控制变量法；（2）秒表；（3）一样；（4）水；汽车用水冷却发动机。
17．【解答】解：（1）将水加热一段时间，发现橡胶塞在水蒸气的压力下被弹出，此过程中水蒸气的内能转化为机械能。
（2）橡胶塞被弹出，此现象与内燃机的做功冲程原理相同。
故答案为：内能；做功。
18．【解答】解：
（1）为了保护电路，在连接电路时，开关应该处于断开状态；
（2）闭合开关S，L1、L2两只灯泡都不亮，电路可能为断路或短路或接触不良；
当用手按一下灯泡L1，L1、L2仍然都不亮，说明故障可能没有在L1；按一下灯泡L2，两灯都亮，则故障在L2；松开手两灯又不亮，说明故障可能是L2与灯座接触不良；
（3）串联电路的特点：各用电器不能独立工作、相互影响，开关控制所有用电器，开关的位置变化时，控制作用不变。
闭合开关两灯同时亮，断开开关两灯同时灭；将开关S换接到L1和L2之间、L1和电池负极之间，观察到同样的现象。这样操作的目的是探究串联电路中开关的作用。
（4）乙图中，连接完电路后，先闭合开关S和S1，发现灯L1发光，L2不发光；然后断开S1，闭合S2，发现灯L1熄灭，L2发光。结论是并联电路的开关作用与位置有关，干路开关控制所有用电器，支路开关只控制该支路用电器。
故答案为：（1）断开；保护电路；（2）L2与灯座接触不良；（3）开关作用与位置的关系；（4）并联电路的开关作用与位置有关，干路开关控制所有用电器，支路开关只控制该支路用电器。
19．【解答】解：（1）小雨把电流表连入电路前，发现电流表指针向“0”刻度的左侧偏转，这表明电流表没有调零；
（2）根据图乙可知，电流表接在了干路中，测量的是干路中的电流，即C处的电流；
（3）实验过程中，为了获得普遍的规律，应选用规格不同的小灯泡多次测量；
（4）实验中，小雨又找到一个灯泡L3，再分别将图甲中的L1和L2换成了L3，进行多次实验，读出电流表的示数，如下表：
（5）在并联电路中，干路中的电流等于支路电流的和，所以干路中的电流表A3的示数应该为0.22A+0.28A＝0.5A。
故答案为：（1）电流表没有调零；（2）C；（3）不同；（4）如上表；（5）0.5A。
20．【解答】解：（1）闭合开关，两灯串联，发现灯L1不亮，L2发光，说明电路出现了短路现象，电压表示数为零，说明与电压表并联部分短路，则故障是L1短路，故ACD不符合题意，B符合题意。
故选：B；
（2）由图知，电压表选择的是0～3V量程，对应的分度值为0.1V，此时的电压为1.9V；
（3）在测L2两端的电压时，电压表所接的B接点不动，只断开A接点，并把接线改接到C接点上，这时电压表的正负接线柱就接反了，电压表指针会反向偏转，所以这个方法不能测出L2两端的电压；
（4）从表格数据可知，每次实验中电源电压值不同，故他是通过多次改变电源电压来实现的；
1、2组数据中，L1两端电压小于L2两端电压，而第3组数据中，L1两端电压大于L2两端电压，
故表格中有问题的一组数据是第3组数据。
故答案为：（1）B；（2）1.9V；（3）不能；电压表的正负接线柱接反了；（4）电源电压；3。
21．【解答】解：
（1）在该实验中，电阻的大小是通过电流的大小来体现的，电流越小说明电阻越大，这种方法是转换法；
（2）由表中数据可知，将A、B、C三种导体接入电路，A、B、C的材料、长度相同，而横截面积不同，导体横截面积越小，电流表越大，由此初步得出结论：导体的材料、长度相同时，横截面积越大，电阻越小；
（3）为了研究导线电阻与长度是否有关，就要使导线的材料、横截面积相同，长度不同，根据表格中的数据，B、D、E三根导线符合条件；
（4）随着酒精灯加热，其温度升高，由表格中的数据可知：电路中电流减小，说明合金丝电阻增大；即合金丝的电阻随温度的升高而增大；
（5）若将图中电流表换成小灯泡，通过小灯泡的亮度可以判定电阻的大小，但当接入电路中电阻丝的阻值变化不大时，通过灯泡的亮度无法判定电阻的大小。
故答案为：（1）电流表示数大小；转换法；（2）导体的材料、长度相同时，横截面积越大，电阻越小；（3）B、D、E；（4）增大；（5）若将图中电流表换成小灯泡，通过小灯泡的亮度可以判定电阻的大小，但当接入电路中电阻丝的阻值变化不大时，通过灯泡的亮度无法判定电阻的大小。
四、作图题（本题满分14分，共4个小题）
22．【解答】解：为了探究串联电路电流特点，应将两灯串联在电路中，电流表分别串联在L1左侧、两灯之间以及L2右侧，电流表可都选小量程，如图所示：
。
23．【解答】解：为使两灯并联，从电源正极依次连接左边灯泡、开关回到电源负极，然后将右边的灯泡并联在已经连接的灯泡两端；电源由两节干电池组成，即电源电压为3V，所以电压表选用小量程并联灯泡两端，如图所示：
。
24．【解答】解：
由图可知，当只闭合开关S1，灯泡接入电路，只有灯泡发光；
当只闭合开关S2，电铃接入电路，只有电铃工作；
闭合S2时，灯泡和电铃均不工作，但只闭合S1，灯泡可发光，说明灯泡和电铃并联，开关S2在支路中，开关S1在干路中，灯泡的支路没有开关，开关S2控制电铃；则更改后的实物电路如下：
。
故答案为：S1；S2；如上图所示。
25．【解答】解：
由题，开关S1控制吊灯L1和L2，说明S1在这两灯的干路上；
开关S2控制壁灯L3，说明S2在灯L3支路上；
开关S3和S4控制L4，使它有两种不同的亮度，通过开关转换，可将定值电阻与L4串联或L4单独连入电路中。如图所示：
。
五、计算题（本题满分16分，共2个小题）
26．【解答】解：由图示电路图可知，L1、L2串联，V1测量的是L1两端的电压U1，
V2测量的是L2两端的电压U2，电压表V测量的是电源两端的电压U，
因为电压表V1、V2的示数之比为3：1，
即：U1：U2＝3：1﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①
根据串联电路的电压特点知：
U＝U1+U2＝，即：U1+U2＝12V﹣﹣﹣﹣﹣﹣﹣﹣②
解①②联立方程得：U1＝9V，U2＝3V。
答：L1、L2两端电压分别是9V、3V。
27．【解答】解：（1）由ρ＝可得，水的质量：
m＝ρV＝1.0×103kg/m3×40×10﹣3m3＝40kg，
（2）水吸收的热量：
Q吸＝cm△t＝4.2×103J/（kg•℃）×40kg×（40℃﹣15℃）＝4.2×106J；
（2）由题知，消耗天然气的体积：
V′＝2366.05m3﹣2365.89m3＝0.16m3，
这些天然气完全燃烧放出的热量：
Q放＝qV′＝3.2×107J/m3×0.16m3＝5.12×106J；
（3）该天然气热水器的效率为：
η＝＝×100%≈82%。
答：（1）洗衣机中注入的自家自来水的质量是40kg；
（2）洗衣机中注入的自家自来水吸收的热量是4.2×106J；
（3）天然气完全燃烧放的热量是5.12×106J；
（4）该热水器的热效率为82%。
六、阅读题（本题满分5分，共1个小题）
28．【解答】解：（1）由题中信息知：当物体或物体的不同部分之间存在温度差时，就会发生热传递；
（2）热传递的条件是有温度差，电压是形成电流的原因，热量传导过程和电流相似，温度差相当于电路中电压，该方法是类比法；
（3）铜汤勺放在热汤中，把手很快就会烫手，而塑料把手的汤勺不会烫手，说明塑料的传热性能差，根据题意知：导热系数越大，热阻越小，导热能力越强，所以铜的导热系数大于塑料的导热系数，即λ铜＞λ塑料；
（4）墙壁中形成稳定的热量流动，相同时间内，温度的减少相同，所以墙壁正中间处的温度为：。
故答案为：（1）温度差；（2）电压；类比法；（3）大于；（4）。
物质
质量/g
初始温度/℃
加热时间/min
最后温度/℃
水
200
20
6
45
食用油
200
20
6
68
次数
L1两端电压/V
L2两端电压/V
电源电压/V
1
0.5
0.8
1.4
2
1.0
1.7
2.8
3
2.3
2.0
4.4
体导
长度
横面积
材料
电流/A
A
l
S
锰铜
0.05
B
l
2S
锰铜
0.1
C
l
3S
锰铜
0.15
D
0.5l
2S
锰铜
0.2
E
1.5l
2S
锰铜
0.67
F
l
3s
镍铬合金
0.04
G
l
3S
铁
0.1
时间
10
20
30
40
电流A
0.22
0.20
0.16
0.14
实验次数
A点电流IA/A
B点电流IB/A
C点电流IC/A
1
2
3
