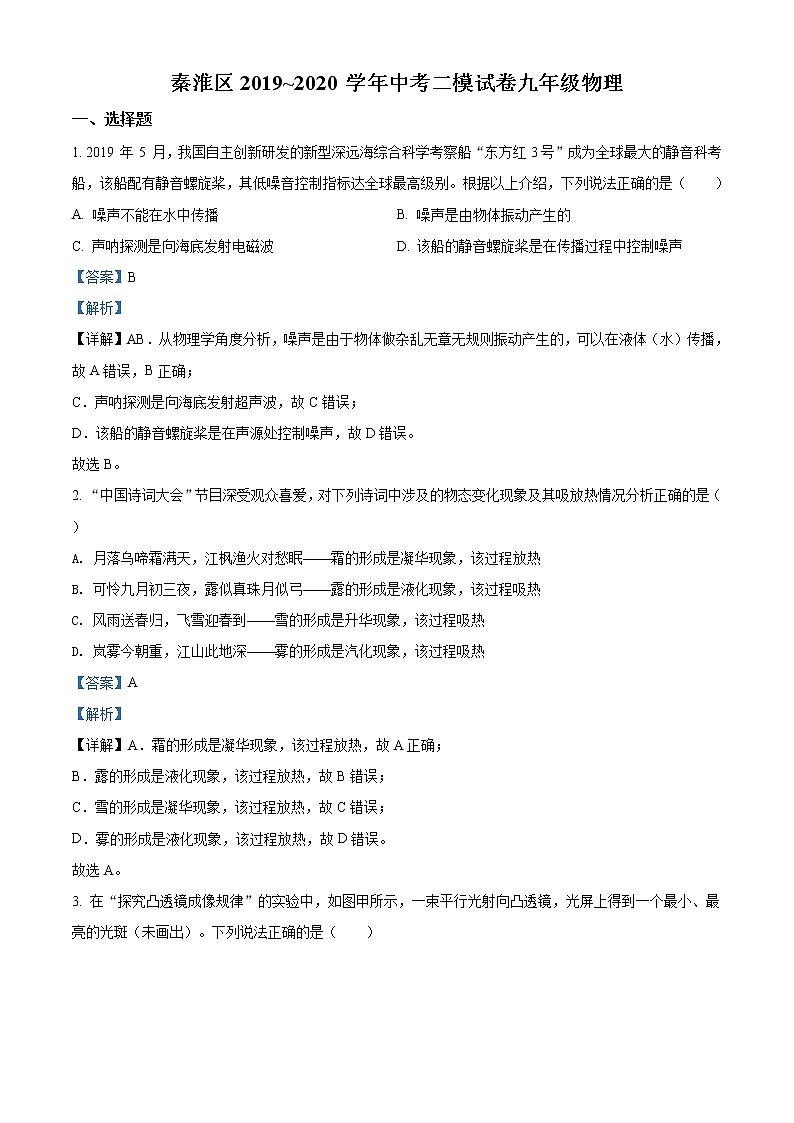

秦淮区2019~2020 学年中考二模试卷九年级物理
一、选择题
1. 2019 年 5 月，我国自主创新研发的新型深远海综合科学考察船“东方红3号”成为全球最大的静音科考船，该船配有静音螺旋桨，其低噪音控制指标达全球最高级别。根据以上介绍，下列说法正确的是（ ）
A. 噪声不能在水中传播 B. 噪声是由物体振动产生的
C. 声呐探测是向海底发射电磁波 D. 该船的静音螺旋桨是在传播过程中控制噪声
【答案】B
【解析】
【详解】AB．从物理学角度分析，噪声是由于物体做杂乱无章无规则振动产生的，可以在液体（水）传播，故A错误，B正确；
C．声呐探测是向海底发射超声波，故C错误；
D．该船的静音螺旋桨是在声源处控制噪声，故D错误。
故选B。
2. “中国诗词大会”节目深受观众喜爱，对下列诗词中涉及的物态变化现象及其吸放热情况分析正确的是（ ）
A. 月落乌啼霜满天，江枫渔火对愁眠——霜的形成是凝华现象，该过程放热
B. 可怜九月初三夜，露似真珠月似弓——露的形成是液化现象，该过程吸热
C. 风雨送春归，飞雪迎春到——雪的形成是升华现象，该过程吸热
D. 岚雾今朝重，江山此地深——雾的形成是汽化现象，该过程吸热
【答案】A
【解析】
【详解】A．霜的形成是凝华现象，该过程放热，故A正确；
B．露的形成是液化现象，该过程放热，故B错误；
C．雪的形成是凝华现象，该过程放热，故C错误；
D．雾的形成是液化现象，该过程放热，故D错误。
故选A。
3. 在“探究凸透镜成像规律”的实验中，如图甲所示，一束平行光射向凸透镜，光屏上得到一个最小、最亮的光斑（未画出）。下列说法正确的是（ ）
A. 图乙中烛焰在光屏上恰好成一清晰的像（未画出），则该像是倒立、等大的实像
B. 若在图乙中将凸透镜移到55cm 刻度线处，则将光屏移动到85cm 刻度线处，可以再次在光屏上看到清晰的像
C. 若在图乙中烛焰和凸透镜之间放一近视眼镜的镜片，则将蜡烛向左移动，才能再次在光屏上看到清晰的像
D. 若在图乙中用塑料吸管对准A点沿垂直于纸面的方向持续用力吹气，发现光屏上“烛焰尖部”变模糊，则将光屏向右移动，“烛焰尖部”又会变清晰
【答案】C
【解析】
【详解】由甲图知，凸透镜的焦距为
A．由图乙知，此时物距为
大于一倍焦距而小于二倍焦距，根据凸透镜成像规律，此时成倒立的、放大的实像，故A错误；
B．若在图乙中将凸透镜移到55cm 刻度线处，此时物距等于20.0cm，等于二倍焦距，将光屏移动到85cm 刻度线处，则此时像距为30.0cm，大于二倍焦距，根据凸透镜成像的规律知，此时在光屏上看不到清晰的像，故B错误；
C．若在图乙中烛焰和凸透镜之间放一近视眼镜的镜片后，近视眼镜的镜片是凹透镜，凹透镜对光有发散作用，相当于在光进入凸透镜前先被发散，此时像距增大；若保持凸透镜与光屏的位置不变，要得到清晰的像，则增大物距，从而使像距变小，即将蜡烛向左移动，故C正确；
D．在图乙中用塑料吸管对准A点沿垂直于纸面的方向持续用力吹气，A点处气体流动速度变大，则A点处气体压强变小，烛焰将向左移动，物距增大，像距应减小，所以应将光屏向左移动，“烛焰尖部”又会变清晰，故D错误。
故选C。

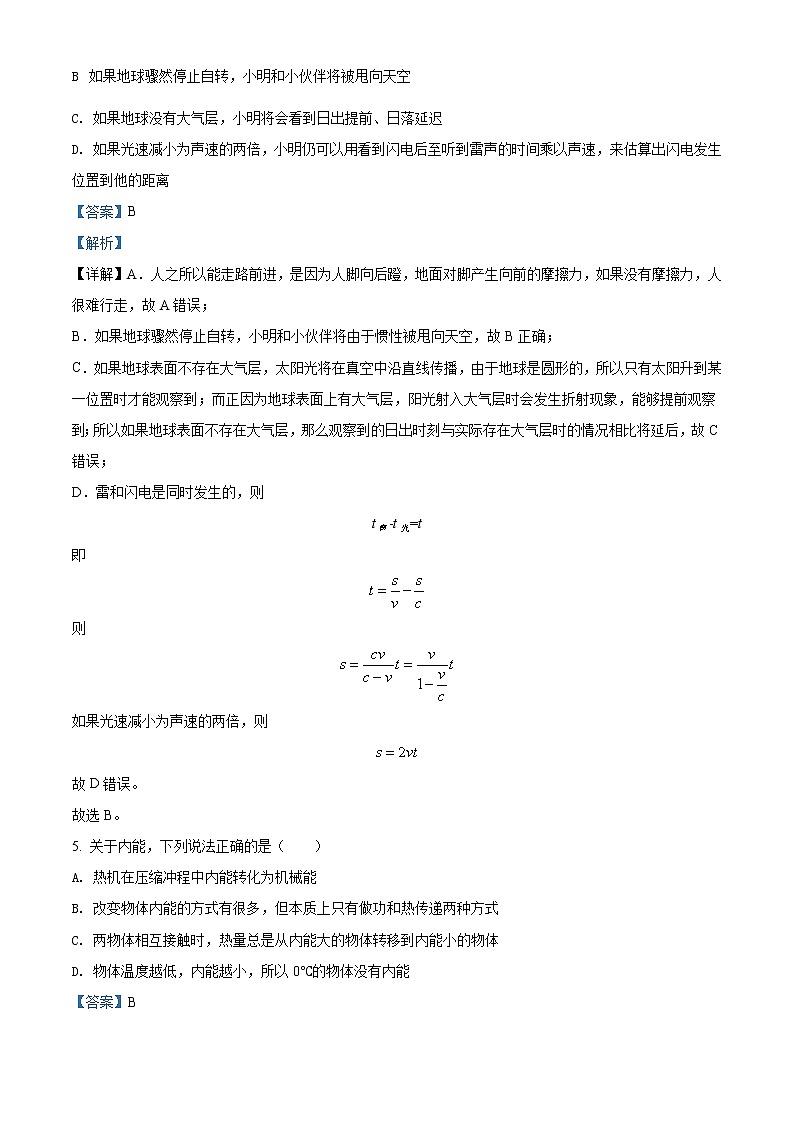

4. 小明在学完初中物理知识后，做了如下一些假设，其中正确的是（ ）
A. 如果没有摩擦、小明走路将健步如飞
B 如果地球骤然停止自转，小明和小伙伴将被甩向天空
C. 如果地球没有大气层，小明将会看到日出提前、日落延迟
D. 如果光速减小为声速的两倍，小明仍可以用看到闪电后至听到雷声的时间乘以声速，来估算出闪电发生位置到他的距离
【答案】B
【解析】
【详解】A．人之所以能走路前进，是因为人脚向后蹬，地面对脚产生向前的摩擦力，如果没有摩擦力，人很难行走，故A错误；
B．如果地球骤然停止自转，小明和小伙伴将由于惯性被甩向天空，故B正确；
C．如果地球表面不存在大气层，太阳光将在真空中沿直线传播，由于地球是圆形的，所以只有太阳升到某一位置时才能观察到；而正因为地球表面上有大气层，阳光射入大气层时会发生折射现象，能够提前观察到；所以如果地球表面不存在大气层，那么观察到的日出时刻与实际存在大气层时的情况相比将延后，故C错误；
D．雷和闪电是同时发生的，则
t声-t光=t
即
则
如果光速减小为声速的两倍，则
故D错误。
故选B。
5. 关于内能，下列说法正确的是（ ）
A. 热机在压缩冲程中内能转化为机械能
B. 改变物体内能的方式有很多，但本质上只有做功和热传递两种方式
C. 两物体相互接触时，热量总是从内能大的物体转移到内能小的物体
D. 物体温度越低，内能越小，所以0℃的物体没有内能
【答案】B
【解析】
【详解】A．热机在压缩冲程中，是机械能转化为内能，A错误；
B．改变物体内能的方式有做功和热传递两种，B正确；
C．热传递是热从高温的物体传到低温的物体，或者从物体的高温部分传到低温部分的过程；所以两物体相互接触时，热量总是从温度高的物体转移到温度低的物体，C错误；
D．物体温度越低，内能越小，但是一切物体都有内能，0℃的物体也有内能，D错误。
故选B。
6. 小红用弹簧测力计、铁圆柱体、两个相同的大烧杯做“探究影响浮力大小的因素”的实验， 其实验步骤和弹簧测力计示数如图所示。下列说法正确的是（ ）
A. 铁圆柱体浸没在水中所受浮力大小为1N
B. 由甲、乙、戊三图可探究浮力大小与液体密度的关系
C. 由甲、乙、丁三图可知，物体浸入液体的深度越深，所受浮力越大
D. 再增加一个体积和铁圆柱体相等的铜圆柱体，可探究浮力大小与物体质量的关系
【答案】D
【解析】
【详解】A．由图甲可知铁圆柱体的重力为5N，由图丙可知铁圆柱体浸没在水中时，弹簧测力计的示数为1N，根据称重法可知铁圆柱体浸没在水中所受浮力
故A错误；
B．由甲、乙、戊三图可知，液体密度种类不同，铁圆柱体排开液体体积不同，无法探究浮力大小与液体密度的关系，故B错误；
C．由甲、乙、丁三图可知，物体浸入液体的深度越深，排开液体的体积也越大；物体在液体中受到的浮力只与排开液体的体积有关，排开液体的体积越大，所受浮力越大，跟浸入深度无关，故C错误；
D．再增加一个体积和铁圆柱体相等的铜圆柱体，控制两种圆柱体浸入液体的密度和排开液体的体积相同，可探究浮力大小与物体质量的关系，故D正确。
故选D。
7. 如图甲所示是“探究不同物质吸热升温的现象”实验装置，两个相同的易拉罐中分别装有质量和初温都相同的 a、b 两种液体，用相同的装置加热，根据记录的实验数据绘制的温度与时间的关系图像如图乙所示，下列说法正确的是（ ）
A. 调节下面铁圈的高度时，不需要点燃酒精灯
B. 实验中需控制酒精灯中酒精的质量相等
C. 升高相同温度，b液体吸收的热量更多
D. a 液体比热容大于b液体的比热容
【答案】C
【解析】
【详解】A．调节下面铁圈的高度时，需要点燃酒精灯，根据外焰的高度来调整铁圈的高度，故A错误；
B．实验中需控制酒精灯的火焰大小相同，故B错误；
C．由图乙知，升高相同温度时，b液体需加热的时间长，即吸收的热量更多，故C正确；
D．因a、b两液体的质量相等，初温相同，由知，将两液体加热相同的时间，即两液体吸收的热量相等，则比热容与升高的温度成反比，则图乙知，a的比热容小于b的比热容，故D错误。
故选C。

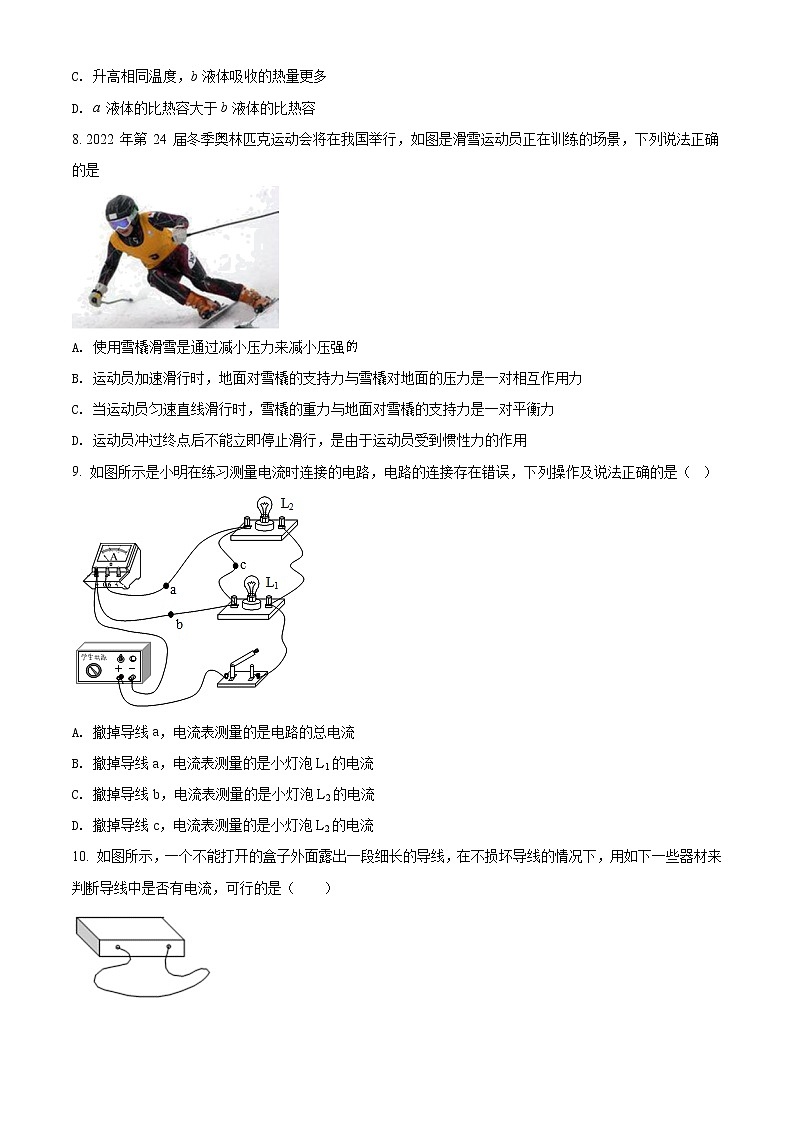

8. 2022 年第 24 届冬季奥林匹克运动会将在我国举行，如图是滑雪运动员正在训练的场景，下列说法正确的是
A. 使用雪橇滑雪是通过减小压力来减小压强的
B. 运动员加速滑行时，地面对雪橇的支持力与雪橇对地面的压力是一对相互作用力
C. 当运动员匀速直线滑行时，雪橇的重力与地面对雪橇的支持力是一对平衡力
D. 运动员冲过终点后不能立即停止滑行，是由于运动员受到惯性力的作用
【答案】B
【解析】
【详解】A. 使用雪橇滑雪，人的重力不发生改变故压力不变，雪橇增大了接触面积，从而减小了压强；
B. 相互作用力满足两个力作用在两个物体上，大小相等，方向相反，作用在同一条直线上，对面对雪橇的支持力作用在雪橇上，雪橇对地面的压力作用在地面上，且满足大小相等，方向相反，作用在同一直线，为相互作用力；
C. 雪橇的重力及地面对雪橇的支持力均作用在雪橇上，但大小不相等、方向相反、作用在同一直线上，不为平衡力；
D. 惯性不是力，是物体的一种性质，只与物体质量有关．
9. 如图所示是小明在练习测量电流时连接电路，电路的连接存在错误，下列操作及说法正确的是（ ）
A. 撤掉导线a，电流表测量的是电路的总电流
B. 撤掉导线a，电流表测量的是小灯泡L1的电流
C. 撤掉导线b，电流表测量的是小灯泡L2的电流
D. 撤掉导线c，电流表测量的是小灯泡L2的电流
【答案】D
【解析】
【详解】AB．由图可知，电流经灯泡L1、导线回负极，电流表没有接入电路，故电流表测量的既不是总电流，也不是小灯泡L1的电流，AB选项不符合题意；
C．撤掉导线b，电流从电源正极出发分两支，一支经灯泡L1、一支经灯泡L2，然后共同经电流表回负极，即电流表测量的是电路的总电流，选项不符合题意；
D． 撤掉导线c，电流从电源正极出发经灯泡L2回负极，则电流表测量的是小灯泡L2的电流，选项符合题意．
10. 如图所示，一个不能打开的盒子外面露出一段细长的导线，在不损坏导线的情况下，用如下一些器材来判断导线中是否有电流，可行的是（ ）
①小磁针 ②U形磁铁 ③铁棒、大头针 ④铁棒、铁块、弹簧测力计
A. ①②③④ B. ①②③ C. ①③④ D. ①②
【答案】A
【解析】
【详解】①将小磁针放在桌面上，待小磁针静止时，将导线置于小磁针的上方，观察小磁针是否偏转判断导线中是否有电流，故①符合题意；
②将导线靠近U形磁铁，观察导线是否运动来判断导线中是否有电流，故②符合题意；
③将导线绕在铁棒上，靠近大头针，观察大头针是否被吸引来判断导线中是否有电流；故③符合题意；
④将导线绕在铁棒上，用弹簧测力计挂着铁块靠近铁棒，观察弹簧测力计的示数是否发生变化来判断导线中是否有电流，故④符合题意。
故选A。
11. 如图所示，电源电压不变，R1、R2为定值电阻，R为滑动变阻器，a、b是电流表或电压表。当只闭合开关 S、S1时，a、b的指针均明显偏转，将位于中点的滑片P向左移动，a的示数不变，b的示数有变化。下列说法正确的是（ ）
A. a是电流表
B. 只闭合S、S2，将滑片P 向右移动，a的示数一定变小
C. 只闭合S、S2，将滑片P向右移动，R1消耗的功率一定变大
D. 只闭合 S、S1，将滑片P向右移动，整个电路消耗的总功率一定变大
【答案】D
【解析】
【详解】A．当只闭合开关 S、S1时，定值电阻R1短路， a、b的指针均明显偏转，滑动变阻器R与表b串联，将位于中点的滑片P向左移动，b的示数有变化，则表b一定是电流表；定值电阻R2与表a串联，若a是电流表，此时滑动变阻器R与定值电阻R2并联，根据并联等压的规律以及欧姆定律可判断，a是电流表时示数不变，若a是电压表，因为内阻很大，此时相当于测电源电压示数不变，所以a可能是电流表，也可能是电压表。故A错误；
BC．只闭合S、S2时，若a、b都是电流表，滑动变阻器R与定值电阻R2被短路，电流表a测通过定值电阻R1的电流，由于定值电阻R1两端电压、阻值不变，所以电流表a的示数不变，根据P=UI可知R1消耗的功率不变；若a、b都是电压表，滑动变阻器R、定值电阻R1、定值电阻R2串联，电压表a测滑动变阻器R两端电压，将滑片P向右移动，滑动变阻器R接入阻值变小，电路通过电流变大，根据串联分压的规律可知滑动变阻器R两端电压变小，即电压表a的示数变小，根据P=I2R可知R1消耗的功率变大；若a是电流表，b是电压表，滑动变阻器R被短路，定值电阻R1、定值电阻R2串联，电流表a电路电流，由于定值电阻R1、定值电阻R2阻值不变，电源电压不变，根据欧姆定律可知电路电流不变，就电流表a的示数不变，根据P=I2R可知R1消耗的功率不变；若a是电压表，b是电流表，定值电阻R2被短路，滑动变阻器R、定值电阻R1串联，电压表a测滑动变阻器R两端电压，将滑片P 向右移动，滑动变阻器R接入阻值变小，电路通过电流变大，根据串联分压的规律可知滑动变阻器R两端电压变小，即电压表a的示数变小，根据P=I2R可知R1消耗的功率变大。故BC错误；
D．当只闭合开关 S、S1时，定值电阻R1短路， a、b的指针均明显偏转，滑动变阻器R与表b串联，将位于中点的滑片P向左移动， b的示数有变化，则表b一定是电流表；当a、b都是电流表时，此时滑动变阻器R与定值电阻R2并联，根据并联等压的规律以及公式P=UI可知定值电阻R2消耗的功率不变；将滑片P 向右移动，滑动变阻器R接入阻值变小，电路通过电流变大，根据并联等压的规律以及公式P=UI可知滑动变阻器R消耗的功率变大，则整个电路消耗的总功率变大；当a是电流表，b是电压表时，因为电压表内阻很大，此时定值电阻R2不在电路中，只有滑动变阻器接入电路，将滑片P 向右移动，滑动变阻器R接入阻值变小，电路通过电流变大，根据并联等压的规律以及公式P=UI可知滑动变阻器R消耗的功率变大，即整个电路消耗的总功率变大；故整个电路消耗的总功率一定变大。故D正确。
故选D。
12. 图甲是模拟调光灯。电源电压为4V，小灯泡额定电压为2.5V，电流随电压变化的I-U图像如图乙所示，小灯泡两端电压达到0.4V时“刚亮”，铅笔芯长15cm、阻值为 30Ω，其阻值与长度成正比。回形针 A 固定在铅笔芯右端，回形针 P 可以在铅笔芯上自由滑动。该调光灯在使用时，以下说法正确的是（ ）
A. 闭合开关，移动P不能连续调光
B. 闭合开关，P滑到距A点10cm处，小灯泡的实际功率为0.15W
C. 在距A点 2.5cm 处做标记，可以提醒P向 A滑过此处，小灯泡将不安全
D. 小灯泡工作时，从“刚亮”到正常发光，实际功率变化范围0.064W~0.75W
【答案】C
【解析】
【详解】A．当铅笔芯电阻全部接入电路中时，因串联电路中总电压等于各分电压之和，其各处
的电流相等，所以由可知，电源电压为
即
由图乙可知，灯泡两端的电压U = 0.4V，通过灯泡的电流IL = 0.12A时符合，此时小灯泡两端电压达到0.4V“刚亮”，所以，闭合开关，移动P能连续调光，故A错误；
B．因铅笔芯长15cm、阻值为30N，其阻值与长度成正比，所以，P滑到距A点10cm处，接入电路中的电阻
则电源的电压
即
由图象可知，灯泡两端的电压，通过灯泡的电流时符合，此时小灯泡的实际功率
故B错误；
C．P滑到距A点2.5cm处，接入电路中的电阻
则电源的电压
即
由图象可知，灯泡两端的电压U"= 2.5V，通过灯泡的电流I"= 0.3A时符合，此时灯泡正常发光， 所以，在距A点2.5cm处做标记，可以提醒P向A滑过此处，小灯泡两端的电压超过额定电压将不安全，故C正确；
D．小灯泡“刚亮”时的实际功率
小灯泡正常发光时的实际功率
所以，小灯泡工作时，从“刚亮’到正常发光，实际功率变化范围为0.048W~0.75W ，故D错误。
故选C。
二、填空题
13. 给下列有关中学生的数据，填上合适的单位。
(1)质量约为 50_____；
(2)身高约为 1.70_____；
(3)步行速度约为 5_____。
【答案】 (1). kg (2). m (3). km/h
【解析】
【详解】(1)[1]中学生大约50公斤，即约50kg。
(2)[2]门的高度约2m，中学生高度略低于门，所以为1.70m符合实际。
(3)[3]人每秒走不到5米，每分不止5米，每分又走不到5千米，所以人的一般步行速度约为5千米/时。
14. 2020年5月27日11 时，我国2020珠峰高程测量登山队8名冲顶队员成功登顶珠峰， 标志着2020珠峰高程测量取得关键性胜利：
(1)此次科研人员携带的高原冰雪探测雷达系统，主要是利用天线发射和接收高频电磁波来探测地面雪深，电磁波在真空中的波速为_____m/s；
(2)如图所示，科研人员正背着器材攀登珠峰，以_____为参照物，科研人员身上背着的器材是静止的。科研人员在匀速向上攀登珠峰的过程中，其机械能____（选填“增大”、“减小”或“不变”）。如果科研人员质量为 50kg，他身上的器材质量也为 50kg，则他从珠峰大本营（海拔高度 5200m）攀登到珠峰顶（海拔高度 8848m）的过程中，克服重力做功为_____J。（g取 10N/kg）
【答案】 (1). 3×108 (2). 科研人员 (3). 增大 (4). 3.648×106
【解析】
【详解】(1)[1]电磁波的传播速度和光速一样，在真空中为3×108 m/s。
(2)[2]科研人员相对于器材位置没有发生变化，所以以科研人员为参照物，器材是静止的。
[3]科研人员在匀速向上攀登珠峰，速度不变，动能不变，高度变高，重力势能变大，机械能增大。
[4]科研人员克服重力做功为
15. 在“探究杠杆平衡条件”的实验中，实验前，杠杆静止时，发现杠杆左端低、右端高，为使杠杆在水平位置平衡，应将杠杆右端的平衡螺母向_____（选填“左”或“右”）调节。调节杠杆在水平位置平衡后，进行如图所示的实验，用量程为0-5N 的弹簧测力计在 A 点竖直向上拉（如图中M所示），杠杆在水平位置平衡时，弹簧测力计的示数为2.5N；若弹簧测力计斜向上拉（如图中N所示），杠杆在水平位置平衡时，弹簧测力计的示数____（选填“大于”、“小于”或“等于”）2.5N，此时拉力的方向与竖直方向的最大夹角为_____。
【答案】 (1). 右 (2). 大于 (3). 60°
【解析】
【详解】[1]实验前，杠杆静止时，发现杠杆左端低、右端高，为使杠杆在水平位置平衡，应将杠杆右端的平衡螺母向右调节。
[2]若弹簧测力计由竖直向上拉改为斜向上拉，杠杆在水平位置平衡时，此时动力臂变小，由杠杆平衡条件可知此时拉力变大，即弹簧测力计的示数大于2.5N。
[3]拉力的方向与竖直方向的夹角越大，则动力臂越小，需要的动力越大；则当弹簧测力计示数达到最大值5N时，杠杆在水平位置平衡时，此时动力臂变小，拉力的方向与竖直方向的夹角最大，此时
F2sin(90°-q)´4L=G´2L
弹簧测力计竖直向上拉时
F1´4L=G´2L
由F1=2.5N，F2=5N，可知q=60°。
16. 如图所示，将液体压强计的金属盒放在同种液体中，金属盒面的朝向不同。小李控制金属盒面的中心在液体中的_____相等，通过观察到_____现象，得出：液体内部某一点，来自各个方向的压强大小是相等的。不增加器材，用这套装置还可以探究液体内部压强与_____的关系。
【答案】 (1). 深度 (2). U形管两端液面高度差相同 (3). 深度
【解析】
【详解】[1][2]同种液体的同一深度处，液体内部向各个方向的压强相等；小李控制金属盒面的中心在液体中的深度相等，通过观察到U形管两端液面高度差相同现象，可得出：液体内部某一点，来自各个方向的压强大小是相等的。
[3]影响液体压强的因素有液体的密度和浸入液体的深度，在不增加器材的条件下，用这套装置还可以探究液体内部压强与深度的关系。
17. “荷风送香气”，闻到香味是因为花香分子在做_________；“鱼戏莲叶间”，我们能看见水中的鱼是由于光从_____到_____发生折射形成的像。
【答案】 (1). 永不停息的无规则运动 (2). 水 (3). 空气
【解析】
【详解】[1]“荷风送香气”，是芳香物质的分子扩散到空气中，表明花香分子在做永不停息的无规则运动。
[2][3]“鱼戏莲叶间”，鱼在水底，人在水边，我们能看见水中的鱼是由于光从水到空气发生折射形成的像。
18. 能源家族中，有① 煤、② 天然气、③ 风能、④ 水能、⑤ 核能、⑥ 太阳能等，属于不可再生能源的有_____（填序号）；其中天然气是目前家庭中常用的能源，完全燃烧 0.02m3天然气释放的热量为____J，若这些热量的50%被水吸收，可以将5kg的水由20℃加热到_____℃；核能是目前被广泛应用的新能源，我国已经建成十余座核电站，它们是利用_____（选填“核裂变”或“核聚变”）反应所释放的能量来发电的。电能可以使电动机转动，同时也会产生内能散失在空气中，但这些内能却无法自动转化为电能，该现象说明能量转化具有_____性。[，]
【答案】 (1). ①②⑤ (2). 1.68×106 (3). 60 (4). 核裂变 (5). 方向
【解析】
【详解】[1]不可再生能源是不能在短期内从自然界得到补充的能源，如化石能源、核能，所以煤、天然气、核能属于不可再生能源。
[2]根据可知，完全燃烧 0.02m3天然气释放的热量为
完全燃烧 0.02m3天然气释放的热量为。
[3]这些水吸收的热量
根据可知，水的末温
可以将5kg的水由20℃加热到60℃。
[4]核电站的核能是利用核裂变反应所释放的能量来发电的。
[5]电能可以使电动机转动，同时也会产生内能散失在空气中，但这些内能却无法自动转化为电能，该现象说明能量转化具有方向性。
19. 为了测量大气压强，小丽选择的器材有：2.5mL的注射器、0~10N的弹簧测力计、刻度尺和细线。如图甲，用刻度尺测出注射器有刻度部分的长度 L。如图乙，把注射器活塞推至筒的底端，用橡皮帽封住注射器的小孔，水平向右慢慢拉动注射器筒，当注射器中的活塞开始滑动时，记录弹簧测力计的示数 F=_____N。该同学所测得的大气压强值为_____Pa。
【答案】 (1). 6.4 (2). 1.024×105
【解析】
【详解】[1]弹簧测力计的分度值是0.2N，指针的位置在6.4N处，弹簧测力计的示数是6.4N，所以拉力大小是6.4N。
[2]从图中可以看出，注射器可容纳的药水容积为
2.5ml=2.5cm3
这2.5cm3的刻度长度由刻度尺可看出为4.00cm；活塞的横截面积为
则大气压强
20. 在如图所示电路中，小灯泡R1标有“4V 1.6W”字样，定值电阻R2=20Ω，滑动变阻器R3允许通过的最大电流为1A，电流表A1的量程为0~0.6A，电流表 A2的量程为 0~3A，电压表的量程为 0~3V，电源电压和小灯泡的阻值均保持不变。只闭合开关S2时，电压表的示数为2V；将滑动变阻器滑片滑到最左端，闭合所有开关，此时电流表A2示数为0.5A。电源电压是_____V，滑动变阻器R3的最大阻值_____Ω；只闭合开关S3，在电路安全的情况下，小灯泡电功率的变化范围_____W。
【答案】 (1). 6 (2). 30 (3). 0.225~0.9
【解析】
【详解】[1]由小灯泡R1标有的“4V 1.6W”字样，由功率计算公式
可知小灯泡电阻为
只闭合开关S2时，小灯泡R1与定值电阻R2串联，电压表测量小灯泡R1的两端电压，则电路电流为
则电源电压为
[2]将滑动变阻器滑片滑到最左端时接入阻值最大，闭合所有开关，滑动变阻器与定值电阻R2并联，小灯泡R1短路，电流表A2测量干路电流，则定值电阻R2所在支路电流为
则滑动变阻器所在支路电流为
则滑动变阻器R3的最大阻值为
[3]只闭合开关S3，小灯泡R1与滑动变阻器串联，电压表测量小灯泡R1的两端电压，在电路安全的情况下，当滑动变阻器接入阻值最大时，电路电流最小，为
此时小灯泡电功率最小，为
由于电压表的量程为 0~3V，由串联电路电阻分压特点，则滑动变阻器接入的阻值不应小于小灯泡的阻值，则小灯泡两端电压最大为3V，此时其电功率最大为
三、解答题
21. 完成图中对应的光路图。
（ ）
【答案】
【解析】
【详解】光线经过凹透镜光心，光路不变。
平行于主光轴射入凹透镜的光线折射后的反向延长线经过焦点，如图所示：
22. 如图所示，一物体静止在斜面上，请你画出物体所受重力G及物体对斜面压力F的示意图．
（ ）
【答案】
【解析】
【分析】
重力的方向总是竖直向下的，过物体的重心表示出重力的方向即可；压力是接触面受到的力，压力的方向垂直于受力面，并过压力作用点表示出压力的方向即可．
【详解】（1）过物体重心作竖直向下的带箭头的线段，并标上重力的符号G，即为重力的示意图．
（2）在斜面上选取物体与接触面的中点为压力的作用点，过压力作用点作垂直于斜面带箭头的线段，并标上力的符号F，即为压力的示意图．
23. 在图中标出电源的正负极和磁感线的方向．
（ ）
【答案】
【解析】
【详解】已知螺线管N极向右,伸出右手使右手大拇指指示螺线管的左端(N极)，四指弯曲所指的方向为电流的方向，由此可知电流从螺线管的左边流入，右边流出，则电源的左边为正极、右边为负极，通电螺线管外部的磁感线方向是从N极指向S极，即磁感线方向向左；如图所示：
24. 某实验小组在做“观察水的沸腾”实验时，用到的器材有铁架台、烧杯、温度计、秒表、硬纸板、石棉网等：
(1)安装实验器材，应按照_____（选填“自上而下”或“自下而上”）的顺序进行；
(2)实验时用温度计测出不同时刻水的温度，并记录在下表中，其中第3min时温度计的示数如图甲所示，示数_____℃；
(3)分析图乙中的图线可知，第一次实验和第二次实验所用水的质量之比是_____；
(4)小王将碘锤放入热水中，如图丙所示，观察到碘锤中固态碘逐渐消失，紫色的碘蒸气充满碘锤，固态碘发生的物态变化是_________。在此实验中，固态碘没有先变成液体，再变成气体，原因是_____（已知碘的熔点是 113.5℃，碘的沸点是 184.4℃）。
【答案】 (1). 自上页下 (2). 96 (3). 5：3 (4). 升华 (5). 碘的熔点高于水的沸点
【解析】
【详解】(1)[1]在用酒精灯给物质加热时，应用外焰加热，故在组装仪器时，应先确定酒精灯的位置，再固定铁圈，然后再放烧杯，最后确定温度计的位置，故安装实验器材，应按照自下而上的顺序进行。
(2)[2]由甲图知，温度计的分度值为1℃，液柱在0刻度线上面，示数为96℃。
(3)[3]由图乙知，两次实验加热的时间相同，即吸收的热量相同，则
即
故两次实验水的质量之比为
(4)[4]碘锤中固态碘在热水中，由固态直接变为气态，属于升华现象。
[5]在此实验中，固态碘没有先变成液体，再变成气体，原因是由数据知，水的沸点为100℃，而碘的熔点为113.5℃，即碘的熔点高于水的沸点，所以碘在100℃的沸水中不可能熔化。
25. 利用如图 所示装置研究“平面镜成像的特点”。在水平桌面上铺一张白纸，再将玻璃板竖直立在白纸上：
(1)实验时，不采用平面镜而采用透明玻璃板，不仅能观察到蜡烛的像，也便于______；
(2)把一支点燃的蜡烛A竖直立在玻璃板前面，再拿一支外形完全相同的_____（选填“点燃”或“不点燃”）的蜡烛B竖直立在玻璃板后面移动，直到看上去它跟蜡烛A的像完全重合；
(3)把光屏放在玻璃板后，无论如何移动，都不能承接到蜡烛A的像，说明平面镜所成的像是_____像；
(4)如图甲所示，一枚硬币放在竖直的平面镜前，硬币的像在a处；将平面镜平移至如图乙所示的位置时，硬币的成像情况是_____（选填字母代号）；
A.硬币成像在a处 B.硬币成像在b处
C.硬币成像在c处 D.硬币无法通过平面镜成像
(5)小强将硬纸板竖直地立在平面镜上，如图所示，用以进行“探究光的反射规律”实验， 硬纸板上的直线ON垂直于镜面，右侧纸板可绕ON向后转动，如图甲所示，反射角等于_____；若将入射光线远离法线，则反射光线_____（选填“靠近”或“远离”）镜面； 若将右侧纸板向后转动，如图乙所示，在右侧纸板上_________（选填“能”或“不能”）观察到反射光线。
【答案】 (1). 确定像的位置 (2). 不点燃 (3). 虚 (4). A (5). 30° (6). 靠近 (7). 不能
【解析】
【详解】(1)[1]在研究“平面镜成像的特点”实验中，为了方便观察物体成的像以及确定成像位置，选用透明的玻璃板完成实验。
(2)[2]在研究“平面镜成像的特点”实验中，为了比较物与像的大小关系，选用两支完全相同的蜡烛，把一支点燃的蜡烛A竖直立在玻璃板前面，再拿一支外形完全相同的未点燃的蜡烛B竖直立在玻璃板后面移动，直到看上去它跟蜡烛A的像完全重合。
(3)[3]光屏能够承接的是实像，承接不到的是虚像。
(4)[4]如图甲所示，一枚硬币放在竖直的平面镜前，硬币的像在a处；将平面镜平移至如图乙所示的位置时，因为平面镜成的像与物是关于平面镜对称的，所以硬币成的像依然在a处，故选A。
(5)[5]反射角是反射光线与法线的夹角，如图甲所示反射角的大小是30°。
[6]光的反射中，反射角等于入射角，若将入射光线远离法线，则反射光线也远离法线，即靠近镜面。
[7]若将右侧纸板向后转，虽然如图乙所示，虽然入射光线、法线、反射光线在同一平面内，但此时右侧纸板与左侧纸板不在同一平面内，所以右侧纸板上不能观察到反射光线。
26. 学完质量和密度后，小亮和小军利用托盘天平和量筒测某种油的密度：
(1)他们开始测量，步骤如下：
①将待测油倒入烧杯中，用天平测出烧杯和油的总质量为55.8g；
②将烧杯中的一部分油倒入量筒（如图甲），测出倒出这部分油的体积是_____cm3；
③用天平测出烧杯和剩余油的总质量为_____g（如图乙）；
④根据密度的计算公式可以算出，该油的密度是_____kg/m3；
(2)小亮发现厨房有“电子秤”也可测出液体密度，他找来一枚鸡蛋，操作步骤如下：
①把电子秤放在水平桌面上，打开开关并归零；
②将装有适量水的烧杯放在电子秤上，打开开关并归零；
③用细绳系住鸡蛋，手提细绳将鸡蛋缓慢浸没在烧杯中的水中（鸡蛋不触碰烧杯底部），读出电子秤的示数为 m1（如图丙）；
④将装有适量某种液体的烧杯放在电子秤上，打开开关并归零；
⑤用细绳系住鸡蛋，手提细绳将鸡蛋缓慢浸没在烧杯中的液体中（鸡蛋不触碰烧杯底部），读出电子秤的示数为 m2，则某种液体的密度为_____（用 m1、m2 和 ρ水表示）。
【答案】 (1). 20 (2). 37.4 (3). (4).
【解析】
【详解】
(1)[1]由图甲可知，量筒最低水平液位在20mL刻度处，即倒入量筒的油的体积为20cm3。
[2]由图乙可知，天平刻度盘读数为2.4g，砝码有20g、10g、5g各一个，则烧杯和剩余油的总质量为
m剩=20g+10g+5g+2.4g=37.4g
[3]则可知倒入量筒的油的质量为
m=55.8g-m剩=55.8g-37.4g=18.4g
根据密度的计算公式可以算出该油的密度为
(2)[4]用细绳系住鸡蛋，手提细绳将鸡蛋缓慢浸没在烧杯中的水中（鸡蛋不触碰烧杯底部），读出电子秤的示数为 m1；由阿基米德原理可知，鸡蛋受到的浮力为
将鸡蛋缓慢浸没在烧杯中的液体中（鸡蛋不触碰烧杯底部），读出电子秤的示数为 m2，此时有
联立可得
则某种液体的密度为
27. 如图所示是“探究动能大小与哪些因素有关”的实验装置示意图：
(1)该实验的研究对象是_____；
(2)在探究速度对动能的影响时，应采取控制变量的方法，具体操作是：保持_____不变，使小车多次从_____（选填“相同”或“不同”）高度滚下进行实验；
(3)小华两次实验操作，第一次木块被撞得远，木块受到的摩擦力为 f1；第二次木块撞得近，木块受到的摩擦力为 f2，则 f1与 f2的大小关系是 f1_____ f2（选填“>”、“<”或“=”）；
(4)小华利用上述器材还准备探究“阻力对物体运动的影响”。为完成探究任务，小华还需要增加的器材是_____。
【答案】 (1). 小车 (2). 质量 (3). 不同 (4). = (5). 毛巾和棉布
【解析】
【详解】(1)[1]该实验的研究对象是小车，它的动能大小是用木块被推动的距离来反映的。
(2)[2][3]在探究速度对动能的影响时，应采取控制变量的方法，具体操作是：保持质量不变，使小车多次从不同高度滚下进行实验。
(3)[4]小华两次实验操作，第一次木块被撞得远，木块受到的摩擦力为 f1；第二次木块撞得近，木块受到的摩擦力为 f2，由于木块受到的摩擦力只与其自身重量、与接触面的粗糙度有关，则 f1 与 f2 的大小关系是 f1=f2。
(4)[5]小华利用上述器材还准备探究“阻力对物体运动的影响”，需要改变阻力的大小，还需要增加的器材是与接触面粗糙程度有关的毛巾和棉布。
28. 为了测量电源电压和定值电阻，某物理小组设计了如图甲所示的电路：
(1)根据图甲所示电路，用笔画线表示导线，将图乙实物电路补充完整；
（ ）
(2)闭合开关前，滑动变阻器的滑片应置于_____（选填“a”或“b”）端；
(3)假设电源电压恒为 U0，定值电阻的阻值为 R1，如果电压表示数用 U 表示，电流表示数用 I 表示，则 U 与 I 的关系式为 U=_____（用 U0、I、R1 表示）；
(4)检查电路无误后，闭合开关 S，移动滑动变阻器的滑片 P，进行多次实验，记录电流表和电压表的读数，并画出了 U-I 图像，如图丙所示，图像是一条直线，与 U、Ⅰ坐标轴分别交于 3V 和 0.6A 处。由此可知，电源电压 U0=____V，定值电阻 R1=____Ω；
(5)聪聪又找来最大阻值为30Ω的滑动变阻器R3和最大阻值为20Ω 的滑动变阻器 R4，利用学生电源（电压调为12V不变），设计了如图丁所示电路，测量标有“0.3A”字样灯泡的额定功率，请将他的实验过程补充完整：
①只闭合开关 S、S2，保持滑动变阻器_____（选填“R3”或“R4”）的滑片在阻值最大处不动，移动另一个滑动变阻器的滑片直至电压表的示数为_____V，此时灯泡正常发光；
②保持两个滑动变阻器的滑片位置不动，只闭合开关 S、S1，读出电压表的示数为 7V，灯泡的额定功率 P 额=_____W。
【答案】 (1). (2). b (3). (4). 3 (5). 5 (6). R4 (7). 7 (8). 1.5
【解析】
【详解】(1)[1]由电路图可知，电压表并联在滑动变阻器R2两端测R2两端的电压，故实物接线图如下
(2)[2]闭合开关前，为保护电路，滑动变阻器接入电路的电阻应最大，故滑片应置于b端。
(3)[3]根据得定值电阻两端的电压为
根据串联电路分压特点得R2两端的电压即电压表示数为
(4)[4]当电流表示数为零时，电路为断路，电压表串联接入电路，电压表示数即电源电压，则电源电压为
U0=3V
[5]当电压表示数为零时，滑动变阻器接入电路的电阻为零，电路只有R1，根据
得电阻R1的阻值为
(5)[6][7]测量标有“0.3A”字样灯泡的额定功率，通过灯的电流为0.3A时，灯正常发光。
只闭合开关S、S2，将滑动变阻器R4的滑片调到阻值最大处，移动另一个滑动变阻器的滑片直至电压表的示数为6V，此时灯泡正常发光。
保持两个滑动变阻器的滑片位置不动，只闭合开关S、S1，读出电压表的示数为7V。
[8]电压表测R3、R4的电压，根据串联电路电压的规律，灯的额定电压为
灯泡的额定功率
29. 如图所示，质量为 1200kg 的小轿车，每个轮胎与地面的接触面积为 200cm2（g取 10N/kg）：
(1)小汽车在水平路面上静止时对地面的压力为F1，高速行驶时对地面的压力为F2，则F1_____F2（选填“>”、“<”或“=”）；
(2)小轿车所受到的重力大小是多少 N _________？
(3)小轿车静止在水平地面时，对地面的压强是多少Pa ______？
【答案】 (1). > (2). (3).
【解析】
【详解】(1)当汽车静止在地面时，对地面的压力等于车的重力，当汽车行驶中，由于车身流线型的设计，上方空气流动速度大，压强小，所以受到向上的压力，所以对地面的压力小于自身重力，所以
F1> F2
(2)小轿车所受到的重力大小是
(3)汽车有四个轮，对地面的总接触面积为
小轿车静止在水平地面时，对地面的压强是
答：(1) 小汽车在水平路面上静止时对地面的压力为F1，高速行驶时对地面的压力为F2，则F1> F2。
(2)小轿车所受到的重力大小是。
(3)小轿车静止在水平地面时，对地面的压强是。
30. 为了检验飞船舱门的密封性能，科研人员将待检验的舱体M置于一个不漏气的集气空腔N中（如图甲）。先对舱体M充入压强为1×105Pa的空气，然后把空腔N抽成真空，若舱门漏气，一段时间后便会有气体从舱体M进入空腔N中，舱体M中的压强将减小， 空腔N中的压强将增大。为了测量舱体M和空腔N中的压强，科研人员设计了如图甲的电路，其中RM、RN是两个完全相同的压敏电阻（其电阻值会随所受压强大小发生变化），已知舱体M的容积为V，空腔N真空部分的容积为4V，飞船舱门的面积是0.6m2，不计舱体M器壁的体积，整个过程温度不变。电路中R0的阻值为20Ω，电源电压为24V，压敏电阻RM、RN的阻值随气体压强变化的关系如表：
压敏电阻受到的气压（×105Pa）
0
0.1
0.2
0.3
0.4
0.5
0.6
0.7
0.8
0.9
1.0
压敏电阻对应的电阻值（Ω）
100
80
60
44
30
24
20
16
12
10
8
(1)若舱门不漏气，且单刀双掷开关S接b时，电流表和R0两端电压表的示数大小是多少？
(2)实验表明，一定质量的气体在温度不变的情况下，压强随体积的变化如图乙所示。若空气从舱体M中逸出，经过一段时间后，M、N 中的压强相等。若开关S接在a处，此时整个电路消耗的总功率是多少？
(3)在检验过程中的某时刻，开关接a时R0两端电压表的示数为Ua、压敏电阻RM的功率为 PM，开关接b时R0两端电压表的示数为Ub、压敏电阻RN的功率为PN，若Ua：Ub=5：2，且PM：PN=25：16，则此时舱门内外受到的压力差是多少？
【答案】(1)0.2A；4V；(2)7.2W；(3)
【解析】
【详解】(1)若舱门不漏气，空腔N的大气压强为零，从表中可以看到，这时压敏电阻对应的电阻值是100Ω，即；且单刀双掷开关S接b时，只有接入电路中，和串联接在电路中，根据欧姆定律可知电路中的电流
即电流表的示数是0.2A；R0两端电压表的示数
R0两端电压表的示数大小是4V。
(2)由题意可知，当M、N中的气体压强相等时，气体的体积是5V，从图乙可以看到，M、N中的气体气压值均为，从表中可以看到，这时RM、RN的阻值均为60Ω，若开关S接在a处，此时整个电路消耗的总功率
整个电路消耗的总功率是7.2W。
(3)由题意可知
根据，可得到
由上述两式可得到；因为当电压一定时，电流与电阻成反比，所以
解得，，从表中可以看到，M中的气压，N中的气压，这时舱门内外受到的压力差
舱门内外受到的压力差是。
答：(1)若舱门不漏气，且单刀双掷开关S接b时，电流表示数是0.2A，R0两端电压表的示数大小是4V；(2)若开关S接在a处，此时整个电路消耗的总功率是7.2W；(3)此时舱门内外受到的压力差是。
秦淮区2019~2020 学年中考二模试卷九年级物理
一、选择题
1. 2019 年 5 月，我国自主创新研发的新型深远海综合科学考察船“东方红3号”成为全球最大的静音科考船，该船配有静音螺旋桨，其低噪音控制指标达全球最高级别。根据以上介绍，下列说法正确的是（ ）
A. 噪声不能在水中传播 B. 噪声是由物体振动产生的
C. 声呐探测是向海底发射电磁波 D. 该船的静音螺旋桨是在传播过程中控制噪声
【答案】B
【解析】
【详解】AB．从物理学角度分析，噪声是由于物体做杂乱无章无规则振动产生的，可以在液体（水）传播，故A错误，B正确；
C．声呐探测是向海底发射超声波，故C错误；
D．该船的静音螺旋桨是在声源处控制噪声，故D错误。
故选B。
2. “中国诗词大会”节目深受观众喜爱，对下列诗词中涉及的物态变化现象及其吸放热情况分析正确的是（ ）
A. 月落乌啼霜满天，江枫渔火对愁眠——霜的形成是凝华现象，该过程放热
B. 可怜九月初三夜，露似真珠月似弓——露的形成是液化现象，该过程吸热
C. 风雨送春归，飞雪迎春到——雪的形成是升华现象，该过程吸热
D. 岚雾今朝重，江山此地深——雾的形成是汽化现象，该过程吸热
【答案】A
【解析】
【详解】A．霜的形成是凝华现象，该过程放热，故A正确；
B．露的形成是液化现象，该过程放热，故B错误；
C．雪的形成是凝华现象，该过程放热，故C错误；
D．雾的形成是液化现象，该过程放热，故D错误。
故选A。
3. 在“探究凸透镜成像规律”的实验中，如图甲所示，一束平行光射向凸透镜，光屏上得到一个最小、最亮的光斑（未画出）。下列说法正确的是（ ）
A. 图乙中烛焰在光屏上恰好成一清晰的像（未画出），则该像是倒立、等大的实像
B. 若在图乙中将凸透镜移到55cm 刻度线处，则将光屏移动到85cm 刻度线处，可以再次在光屏上看到清晰的像
C. 若在图乙中烛焰和凸透镜之间放一近视眼镜的镜片，则将蜡烛向左移动，才能再次在光屏上看到清晰的像
D. 若在图乙中用塑料吸管对准A点沿垂直于纸面的方向持续用力吹气，发现光屏上“烛焰尖部”变模糊，则将光屏向右移动，“烛焰尖部”又会变清晰
【答案】C
【解析】
【详解】由甲图知，凸透镜的焦距为
A．由图乙知，此时物距为
大于一倍焦距而小于二倍焦距，根据凸透镜成像规律，此时成倒立的、放大的实像，故A错误；
B．若在图乙中将凸透镜移到55cm 刻度线处，此时物距等于20.0cm，等于二倍焦距，将光屏移动到85cm 刻度线处，则此时像距为30.0cm，大于二倍焦距，根据凸透镜成像的规律知，此时在光屏上看不到清晰的像，故B错误；
C．若在图乙中烛焰和凸透镜之间放一近视眼镜的镜片后，近视眼镜的镜片是凹透镜，凹透镜对光有发散作用，相当于在光进入凸透镜前先被发散，此时像距增大；若保持凸透镜与光屏的位置不变，要得到清晰的像，则增大物距，从而使像距变小，即将蜡烛向左移动，故C正确；
D．在图乙中用塑料吸管对准A点沿垂直于纸面的方向持续用力吹气，A点处气体流动速度变大，则A点处气体压强变小，烛焰将向左移动，物距增大，像距应减小，所以应将光屏向左移动，“烛焰尖部”又会变清晰，故D错误。
故选C。
4. 小明在学完初中物理知识后，做了如下一些假设，其中正确的是（ ）
A. 如果没有摩擦、小明走路将健步如飞
B 如果地球骤然停止自转，小明和小伙伴将被甩向天空
C. 如果地球没有大气层，小明将会看到日出提前、日落延迟
D. 如果光速减小为声速的两倍，小明仍可以用看到闪电后至听到雷声的时间乘以声速，来估算出闪电发生位置到他的距离
【答案】B
【解析】
【详解】A．人之所以能走路前进，是因为人脚向后蹬，地面对脚产生向前的摩擦力，如果没有摩擦力，人很难行走，故A错误；
B．如果地球骤然停止自转，小明和小伙伴将由于惯性被甩向天空，故B正确；
C．如果地球表面不存在大气层，太阳光将在真空中沿直线传播，由于地球是圆形的，所以只有太阳升到某一位置时才能观察到；而正因为地球表面上有大气层，阳光射入大气层时会发生折射现象，能够提前观察到；所以如果地球表面不存在大气层，那么观察到的日出时刻与实际存在大气层时的情况相比将延后，故C错误；
D．雷和闪电是同时发生的，则
t声-t光=t
即
则
如果光速减小为声速的两倍，则
故D错误。
故选B。
5. 关于内能，下列说法正确的是（ ）
A. 热机在压缩冲程中内能转化为机械能
B. 改变物体内能的方式有很多，但本质上只有做功和热传递两种方式
C. 两物体相互接触时，热量总是从内能大的物体转移到内能小的物体
D. 物体温度越低，内能越小，所以0℃的物体没有内能
【答案】B
【解析】
【详解】A．热机在压缩冲程中，是机械能转化为内能，A错误；
B．改变物体内能的方式有做功和热传递两种，B正确；
C．热传递是热从高温的物体传到低温的物体，或者从物体的高温部分传到低温部分的过程；所以两物体相互接触时，热量总是从温度高的物体转移到温度低的物体，C错误；
D．物体温度越低，内能越小，但是一切物体都有内能，0℃的物体也有内能，D错误。
故选B。
6. 小红用弹簧测力计、铁圆柱体、两个相同的大烧杯做“探究影响浮力大小的因素”的实验， 其实验步骤和弹簧测力计示数如图所示。下列说法正确的是（ ）
A. 铁圆柱体浸没在水中所受浮力大小为1N
B. 由甲、乙、戊三图可探究浮力大小与液体密度的关系
C. 由甲、乙、丁三图可知，物体浸入液体的深度越深，所受浮力越大
D. 再增加一个体积和铁圆柱体相等的铜圆柱体，可探究浮力大小与物体质量的关系
【答案】D
【解析】
【详解】A．由图甲可知铁圆柱体的重力为5N，由图丙可知铁圆柱体浸没在水中时，弹簧测力计的示数为1N，根据称重法可知铁圆柱体浸没在水中所受浮力
故A错误；
B．由甲、乙、戊三图可知，液体密度种类不同，铁圆柱体排开液体体积不同，无法探究浮力大小与液体密度的关系，故B错误；
C．由甲、乙、丁三图可知，物体浸入液体的深度越深，排开液体的体积也越大；物体在液体中受到的浮力只与排开液体的体积有关，排开液体的体积越大，所受浮力越大，跟浸入深度无关，故C错误；
D．再增加一个体积和铁圆柱体相等的铜圆柱体，控制两种圆柱体浸入液体的密度和排开液体的体积相同，可探究浮力大小与物体质量的关系，故D正确。
故选D。
7. 如图甲所示是“探究不同物质吸热升温的现象”实验装置，两个相同的易拉罐中分别装有质量和初温都相同的 a、b 两种液体，用相同的装置加热，根据记录的实验数据绘制的温度与时间的关系图像如图乙所示，下列说法正确的是（ ）
A. 调节下面铁圈的高度时，不需要点燃酒精灯
B. 实验中需控制酒精灯中酒精的质量相等
C. 升高相同温度，b液体吸收的热量更多
D. a 液体比热容大于b液体的比热容
【答案】C
【解析】
【详解】A．调节下面铁圈的高度时，需要点燃酒精灯，根据外焰的高度来调整铁圈的高度，故A错误；
B．实验中需控制酒精灯的火焰大小相同，故B错误；
C．由图乙知，升高相同温度时，b液体需加热的时间长，即吸收的热量更多，故C正确；
D．因a、b两液体的质量相等，初温相同，由知，将两液体加热相同的时间，即两液体吸收的热量相等，则比热容与升高的温度成反比，则图乙知，a的比热容小于b的比热容，故D错误。
故选C。
8. 2022 年第 24 届冬季奥林匹克运动会将在我国举行，如图是滑雪运动员正在训练的场景，下列说法正确的是
A. 使用雪橇滑雪是通过减小压力来减小压强的
B. 运动员加速滑行时，地面对雪橇的支持力与雪橇对地面的压力是一对相互作用力
C. 当运动员匀速直线滑行时，雪橇的重力与地面对雪橇的支持力是一对平衡力
D. 运动员冲过终点后不能立即停止滑行，是由于运动员受到惯性力的作用
【答案】B
【解析】
【详解】A. 使用雪橇滑雪，人的重力不发生改变故压力不变，雪橇增大了接触面积，从而减小了压强；
B. 相互作用力满足两个力作用在两个物体上，大小相等，方向相反，作用在同一条直线上，对面对雪橇的支持力作用在雪橇上，雪橇对地面的压力作用在地面上，且满足大小相等，方向相反，作用在同一直线，为相互作用力；
C. 雪橇的重力及地面对雪橇的支持力均作用在雪橇上，但大小不相等、方向相反、作用在同一直线上，不为平衡力；
D. 惯性不是力，是物体的一种性质，只与物体质量有关．
9. 如图所示是小明在练习测量电流时连接电路，电路的连接存在错误，下列操作及说法正确的是（ ）
A. 撤掉导线a，电流表测量的是电路的总电流
B. 撤掉导线a，电流表测量的是小灯泡L1的电流
C. 撤掉导线b，电流表测量的是小灯泡L2的电流
D. 撤掉导线c，电流表测量的是小灯泡L2的电流
【答案】D
【解析】
【详解】AB．由图可知，电流经灯泡L1、导线回负极，电流表没有接入电路，故电流表测量的既不是总电流，也不是小灯泡L1的电流，AB选项不符合题意；
C．撤掉导线b，电流从电源正极出发分两支，一支经灯泡L1、一支经灯泡L2，然后共同经电流表回负极，即电流表测量的是电路的总电流，选项不符合题意；
D． 撤掉导线c，电流从电源正极出发经灯泡L2回负极，则电流表测量的是小灯泡L2的电流，选项符合题意．
10. 如图所示，一个不能打开的盒子外面露出一段细长的导线，在不损坏导线的情况下，用如下一些器材来判断导线中是否有电流，可行的是（ ）
①小磁针 ②U形磁铁 ③铁棒、大头针 ④铁棒、铁块、弹簧测力计
A. ①②③④ B. ①②③ C. ①③④ D. ①②
【答案】A
【解析】
【详解】①将小磁针放在桌面上，待小磁针静止时，将导线置于小磁针的上方，观察小磁针是否偏转判断导线中是否有电流，故①符合题意；
②将导线靠近U形磁铁，观察导线是否运动来判断导线中是否有电流，故②符合题意；
③将导线绕在铁棒上，靠近大头针，观察大头针是否被吸引来判断导线中是否有电流；故③符合题意；
④将导线绕在铁棒上，用弹簧测力计挂着铁块靠近铁棒，观察弹簧测力计的示数是否发生变化来判断导线中是否有电流，故④符合题意。
故选A。
11. 如图所示，电源电压不变，R1、R2为定值电阻，R为滑动变阻器，a、b是电流表或电压表。当只闭合开关 S、S1时，a、b的指针均明显偏转，将位于中点的滑片P向左移动，a的示数不变，b的示数有变化。下列说法正确的是（ ）
A. a是电流表
B. 只闭合S、S2，将滑片P 向右移动，a的示数一定变小
C. 只闭合S、S2，将滑片P向右移动，R1消耗的功率一定变大
D. 只闭合 S、S1，将滑片P向右移动，整个电路消耗的总功率一定变大
【答案】D
【解析】
【详解】A．当只闭合开关 S、S1时，定值电阻R1短路， a、b的指针均明显偏转，滑动变阻器R与表b串联，将位于中点的滑片P向左移动，b的示数有变化，则表b一定是电流表；定值电阻R2与表a串联，若a是电流表，此时滑动变阻器R与定值电阻R2并联，根据并联等压的规律以及欧姆定律可判断，a是电流表时示数不变，若a是电压表，因为内阻很大，此时相当于测电源电压示数不变，所以a可能是电流表，也可能是电压表。故A错误；
BC．只闭合S、S2时，若a、b都是电流表，滑动变阻器R与定值电阻R2被短路，电流表a测通过定值电阻R1的电流，由于定值电阻R1两端电压、阻值不变，所以电流表a的示数不变，根据P=UI可知R1消耗的功率不变；若a、b都是电压表，滑动变阻器R、定值电阻R1、定值电阻R2串联，电压表a测滑动变阻器R两端电压，将滑片P向右移动，滑动变阻器R接入阻值变小，电路通过电流变大，根据串联分压的规律可知滑动变阻器R两端电压变小，即电压表a的示数变小，根据P=I2R可知R1消耗的功率变大；若a是电流表，b是电压表，滑动变阻器R被短路，定值电阻R1、定值电阻R2串联，电流表a电路电流，由于定值电阻R1、定值电阻R2阻值不变，电源电压不变，根据欧姆定律可知电路电流不变，就电流表a的示数不变，根据P=I2R可知R1消耗的功率不变；若a是电压表，b是电流表，定值电阻R2被短路，滑动变阻器R、定值电阻R1串联，电压表a测滑动变阻器R两端电压，将滑片P 向右移动，滑动变阻器R接入阻值变小，电路通过电流变大，根据串联分压的规律可知滑动变阻器R两端电压变小，即电压表a的示数变小，根据P=I2R可知R1消耗的功率变大。故BC错误；
D．当只闭合开关 S、S1时，定值电阻R1短路， a、b的指针均明显偏转，滑动变阻器R与表b串联，将位于中点的滑片P向左移动， b的示数有变化，则表b一定是电流表；当a、b都是电流表时，此时滑动变阻器R与定值电阻R2并联，根据并联等压的规律以及公式P=UI可知定值电阻R2消耗的功率不变；将滑片P 向右移动，滑动变阻器R接入阻值变小，电路通过电流变大，根据并联等压的规律以及公式P=UI可知滑动变阻器R消耗的功率变大，则整个电路消耗的总功率变大；当a是电流表，b是电压表时，因为电压表内阻很大，此时定值电阻R2不在电路中，只有滑动变阻器接入电路，将滑片P 向右移动，滑动变阻器R接入阻值变小，电路通过电流变大，根据并联等压的规律以及公式P=UI可知滑动变阻器R消耗的功率变大，即整个电路消耗的总功率变大；故整个电路消耗的总功率一定变大。故D正确。
故选D。
12. 图甲是模拟调光灯。电源电压为4V，小灯泡额定电压为2.5V，电流随电压变化的I-U图像如图乙所示，小灯泡两端电压达到0.4V时“刚亮”，铅笔芯长15cm、阻值为 30Ω，其阻值与长度成正比。回形针 A 固定在铅笔芯右端，回形针 P 可以在铅笔芯上自由滑动。该调光灯在使用时，以下说法正确的是（ ）
A. 闭合开关，移动P不能连续调光
B. 闭合开关，P滑到距A点10cm处，小灯泡的实际功率为0.15W
C. 在距A点 2.5cm 处做标记，可以提醒P向 A滑过此处，小灯泡将不安全
D. 小灯泡工作时，从“刚亮”到正常发光，实际功率变化范围0.064W~0.75W
【答案】C
【解析】
【详解】A．当铅笔芯电阻全部接入电路中时，因串联电路中总电压等于各分电压之和，其各处
的电流相等，所以由可知，电源电压为
即
由图乙可知，灯泡两端的电压U = 0.4V，通过灯泡的电流IL = 0.12A时符合，此时小灯泡两端电压达到0.4V“刚亮”，所以，闭合开关，移动P能连续调光，故A错误；
B．因铅笔芯长15cm、阻值为30N，其阻值与长度成正比，所以，P滑到距A点10cm处，接入电路中的电阻
则电源的电压
即
由图象可知，灯泡两端的电压，通过灯泡的电流时符合，此时小灯泡的实际功率
故B错误；
C．P滑到距A点2.5cm处，接入电路中的电阻
则电源的电压
即
由图象可知，灯泡两端的电压U"= 2.5V，通过灯泡的电流I"= 0.3A时符合，此时灯泡正常发光， 所以，在距A点2.5cm处做标记，可以提醒P向A滑过此处，小灯泡两端的电压超过额定电压将不安全，故C正确；
D．小灯泡“刚亮”时的实际功率
小灯泡正常发光时的实际功率
所以，小灯泡工作时，从“刚亮’到正常发光，实际功率变化范围为0.048W~0.75W ，故D错误。
故选C。
二、填空题
13. 给下列有关中学生的数据，填上合适的单位。
(1)质量约为 50_____；
(2)身高约为 1.70_____；
(3)步行速度约为 5_____。
【答案】 (1). kg (2). m (3). km/h
【解析】
【详解】(1)[1]中学生大约50公斤，即约50kg。
(2)[2]门的高度约2m，中学生高度略低于门，所以为1.70m符合实际。
(3)[3]人每秒走不到5米，每分不止5米，每分又走不到5千米，所以人的一般步行速度约为5千米/时。
14. 2020年5月27日11 时，我国2020珠峰高程测量登山队8名冲顶队员成功登顶珠峰， 标志着2020珠峰高程测量取得关键性胜利：
(1)此次科研人员携带的高原冰雪探测雷达系统，主要是利用天线发射和接收高频电磁波来探测地面雪深，电磁波在真空中的波速为_____m/s；
(2)如图所示，科研人员正背着器材攀登珠峰，以_____为参照物，科研人员身上背着的器材是静止的。科研人员在匀速向上攀登珠峰的过程中，其机械能____（选填“增大”、“减小”或“不变”）。如果科研人员质量为 50kg，他身上的器材质量也为 50kg，则他从珠峰大本营（海拔高度 5200m）攀登到珠峰顶（海拔高度 8848m）的过程中，克服重力做功为_____J。（g取 10N/kg）
【答案】 (1). 3×108 (2). 科研人员 (3). 增大 (4). 3.648×106
【解析】
【详解】(1)[1]电磁波的传播速度和光速一样，在真空中为3×108 m/s。
(2)[2]科研人员相对于器材位置没有发生变化，所以以科研人员为参照物，器材是静止的。
[3]科研人员在匀速向上攀登珠峰，速度不变，动能不变，高度变高，重力势能变大，机械能增大。
[4]科研人员克服重力做功为
15. 在“探究杠杆平衡条件”的实验中，实验前，杠杆静止时，发现杠杆左端低、右端高，为使杠杆在水平位置平衡，应将杠杆右端的平衡螺母向_____（选填“左”或“右”）调节。调节杠杆在水平位置平衡后，进行如图所示的实验，用量程为0-5N 的弹簧测力计在 A 点竖直向上拉（如图中M所示），杠杆在水平位置平衡时，弹簧测力计的示数为2.5N；若弹簧测力计斜向上拉（如图中N所示），杠杆在水平位置平衡时，弹簧测力计的示数____（选填“大于”、“小于”或“等于”）2.5N，此时拉力的方向与竖直方向的最大夹角为_____。
【答案】 (1). 右 (2). 大于 (3). 60°
【解析】
【详解】[1]实验前，杠杆静止时，发现杠杆左端低、右端高，为使杠杆在水平位置平衡，应将杠杆右端的平衡螺母向右调节。
[2]若弹簧测力计由竖直向上拉改为斜向上拉，杠杆在水平位置平衡时，此时动力臂变小，由杠杆平衡条件可知此时拉力变大，即弹簧测力计的示数大于2.5N。
[3]拉力的方向与竖直方向的夹角越大，则动力臂越小，需要的动力越大；则当弹簧测力计示数达到最大值5N时，杠杆在水平位置平衡时，此时动力臂变小，拉力的方向与竖直方向的夹角最大，此时
F2sin(90°-q)´4L=G´2L
弹簧测力计竖直向上拉时
F1´4L=G´2L
由F1=2.5N，F2=5N，可知q=60°。
16. 如图所示，将液体压强计的金属盒放在同种液体中，金属盒面的朝向不同。小李控制金属盒面的中心在液体中的_____相等，通过观察到_____现象，得出：液体内部某一点，来自各个方向的压强大小是相等的。不增加器材，用这套装置还可以探究液体内部压强与_____的关系。
【答案】 (1). 深度 (2). U形管两端液面高度差相同 (3). 深度
【解析】
【详解】[1][2]同种液体的同一深度处，液体内部向各个方向的压强相等；小李控制金属盒面的中心在液体中的深度相等，通过观察到U形管两端液面高度差相同现象，可得出：液体内部某一点，来自各个方向的压强大小是相等的。
[3]影响液体压强的因素有液体的密度和浸入液体的深度，在不增加器材的条件下，用这套装置还可以探究液体内部压强与深度的关系。
17. “荷风送香气”，闻到香味是因为花香分子在做_________；“鱼戏莲叶间”，我们能看见水中的鱼是由于光从_____到_____发生折射形成的像。
【答案】 (1). 永不停息的无规则运动 (2). 水 (3). 空气
【解析】
【详解】[1]“荷风送香气”，是芳香物质的分子扩散到空气中，表明花香分子在做永不停息的无规则运动。
[2][3]“鱼戏莲叶间”，鱼在水底，人在水边，我们能看见水中的鱼是由于光从水到空气发生折射形成的像。
18. 能源家族中，有① 煤、② 天然气、③ 风能、④ 水能、⑤ 核能、⑥ 太阳能等，属于不可再生能源的有_____（填序号）；其中天然气是目前家庭中常用的能源，完全燃烧 0.02m3天然气释放的热量为____J，若这些热量的50%被水吸收，可以将5kg的水由20℃加热到_____℃；核能是目前被广泛应用的新能源，我国已经建成十余座核电站，它们是利用_____（选填“核裂变”或“核聚变”）反应所释放的能量来发电的。电能可以使电动机转动，同时也会产生内能散失在空气中，但这些内能却无法自动转化为电能，该现象说明能量转化具有_____性。[，]
【答案】 (1). ①②⑤ (2). 1.68×106 (3). 60 (4). 核裂变 (5). 方向
【解析】
【详解】[1]不可再生能源是不能在短期内从自然界得到补充的能源，如化石能源、核能，所以煤、天然气、核能属于不可再生能源。
[2]根据可知，完全燃烧 0.02m3天然气释放的热量为
完全燃烧 0.02m3天然气释放的热量为。
[3]这些水吸收的热量
根据可知，水的末温
可以将5kg的水由20℃加热到60℃。
[4]核电站的核能是利用核裂变反应所释放的能量来发电的。
[5]电能可以使电动机转动，同时也会产生内能散失在空气中，但这些内能却无法自动转化为电能，该现象说明能量转化具有方向性。
19. 为了测量大气压强，小丽选择的器材有：2.5mL的注射器、0~10N的弹簧测力计、刻度尺和细线。如图甲，用刻度尺测出注射器有刻度部分的长度 L。如图乙，把注射器活塞推至筒的底端，用橡皮帽封住注射器的小孔，水平向右慢慢拉动注射器筒，当注射器中的活塞开始滑动时，记录弹簧测力计的示数 F=_____N。该同学所测得的大气压强值为_____Pa。
【答案】 (1). 6.4 (2). 1.024×105
【解析】
【详解】[1]弹簧测力计的分度值是0.2N，指针的位置在6.4N处，弹簧测力计的示数是6.4N，所以拉力大小是6.4N。
[2]从图中可以看出，注射器可容纳的药水容积为
2.5ml=2.5cm3
这2.5cm3的刻度长度由刻度尺可看出为4.00cm；活塞的横截面积为
则大气压强
20. 在如图所示电路中，小灯泡R1标有“4V 1.6W”字样，定值电阻R2=20Ω，滑动变阻器R3允许通过的最大电流为1A，电流表A1的量程为0~0.6A，电流表 A2的量程为 0~3A，电压表的量程为 0~3V，电源电压和小灯泡的阻值均保持不变。只闭合开关S2时，电压表的示数为2V；将滑动变阻器滑片滑到最左端，闭合所有开关，此时电流表A2示数为0.5A。电源电压是_____V，滑动变阻器R3的最大阻值_____Ω；只闭合开关S3，在电路安全的情况下，小灯泡电功率的变化范围_____W。
【答案】 (1). 6 (2). 30 (3). 0.225~0.9
【解析】
【详解】[1]由小灯泡R1标有的“4V 1.6W”字样，由功率计算公式
可知小灯泡电阻为
只闭合开关S2时，小灯泡R1与定值电阻R2串联，电压表测量小灯泡R1的两端电压，则电路电流为
则电源电压为
[2]将滑动变阻器滑片滑到最左端时接入阻值最大，闭合所有开关，滑动变阻器与定值电阻R2并联，小灯泡R1短路，电流表A2测量干路电流，则定值电阻R2所在支路电流为
则滑动变阻器所在支路电流为
则滑动变阻器R3的最大阻值为
[3]只闭合开关S3，小灯泡R1与滑动变阻器串联，电压表测量小灯泡R1的两端电压，在电路安全的情况下，当滑动变阻器接入阻值最大时，电路电流最小，为
此时小灯泡电功率最小，为
由于电压表的量程为 0~3V，由串联电路电阻分压特点，则滑动变阻器接入的阻值不应小于小灯泡的阻值，则小灯泡两端电压最大为3V，此时其电功率最大为
三、解答题
21. 完成图中对应的光路图。
（ ）
【答案】
【解析】
【详解】光线经过凹透镜光心，光路不变。
平行于主光轴射入凹透镜的光线折射后的反向延长线经过焦点，如图所示：
22. 如图所示，一物体静止在斜面上，请你画出物体所受重力G及物体对斜面压力F的示意图．
（ ）
【答案】
【解析】
【分析】
重力的方向总是竖直向下的，过物体的重心表示出重力的方向即可；压力是接触面受到的力，压力的方向垂直于受力面，并过压力作用点表示出压力的方向即可．
【详解】（1）过物体重心作竖直向下的带箭头的线段，并标上重力的符号G，即为重力的示意图．
（2）在斜面上选取物体与接触面的中点为压力的作用点，过压力作用点作垂直于斜面带箭头的线段，并标上力的符号F，即为压力的示意图．
23. 在图中标出电源的正负极和磁感线的方向．
（ ）
【答案】
【解析】
【详解】已知螺线管N极向右,伸出右手使右手大拇指指示螺线管的左端(N极)，四指弯曲所指的方向为电流的方向，由此可知电流从螺线管的左边流入，右边流出，则电源的左边为正极、右边为负极，通电螺线管外部的磁感线方向是从N极指向S极，即磁感线方向向左；如图所示：
24. 某实验小组在做“观察水的沸腾”实验时，用到的器材有铁架台、烧杯、温度计、秒表、硬纸板、石棉网等：
(1)安装实验器材，应按照_____（选填“自上而下”或“自下而上”）的顺序进行；
(2)实验时用温度计测出不同时刻水的温度，并记录在下表中，其中第3min时温度计的示数如图甲所示，示数_____℃；
(3)分析图乙中的图线可知，第一次实验和第二次实验所用水的质量之比是_____；
(4)小王将碘锤放入热水中，如图丙所示，观察到碘锤中固态碘逐渐消失，紫色的碘蒸气充满碘锤，固态碘发生的物态变化是_________。在此实验中，固态碘没有先变成液体，再变成气体，原因是_____（已知碘的熔点是 113.5℃，碘的沸点是 184.4℃）。
【答案】 (1). 自上页下 (2). 96 (3). 5：3 (4). 升华 (5). 碘的熔点高于水的沸点
【解析】
【详解】(1)[1]在用酒精灯给物质加热时，应用外焰加热，故在组装仪器时，应先确定酒精灯的位置，再固定铁圈，然后再放烧杯，最后确定温度计的位置，故安装实验器材，应按照自下而上的顺序进行。
(2)[2]由甲图知，温度计的分度值为1℃，液柱在0刻度线上面，示数为96℃。
(3)[3]由图乙知，两次实验加热的时间相同，即吸收的热量相同，则
即
故两次实验水的质量之比为
(4)[4]碘锤中固态碘在热水中，由固态直接变为气态，属于升华现象。
[5]在此实验中，固态碘没有先变成液体，再变成气体，原因是由数据知，水的沸点为100℃，而碘的熔点为113.5℃，即碘的熔点高于水的沸点，所以碘在100℃的沸水中不可能熔化。
25. 利用如图 所示装置研究“平面镜成像的特点”。在水平桌面上铺一张白纸，再将玻璃板竖直立在白纸上：
(1)实验时，不采用平面镜而采用透明玻璃板，不仅能观察到蜡烛的像，也便于______；
(2)把一支点燃的蜡烛A竖直立在玻璃板前面，再拿一支外形完全相同的_____（选填“点燃”或“不点燃”）的蜡烛B竖直立在玻璃板后面移动，直到看上去它跟蜡烛A的像完全重合；
(3)把光屏放在玻璃板后，无论如何移动，都不能承接到蜡烛A的像，说明平面镜所成的像是_____像；
(4)如图甲所示，一枚硬币放在竖直的平面镜前，硬币的像在a处；将平面镜平移至如图乙所示的位置时，硬币的成像情况是_____（选填字母代号）；
A.硬币成像在a处 B.硬币成像在b处
C.硬币成像在c处 D.硬币无法通过平面镜成像
(5)小强将硬纸板竖直地立在平面镜上，如图所示，用以进行“探究光的反射规律”实验， 硬纸板上的直线ON垂直于镜面，右侧纸板可绕ON向后转动，如图甲所示，反射角等于_____；若将入射光线远离法线，则反射光线_____（选填“靠近”或“远离”）镜面； 若将右侧纸板向后转动，如图乙所示，在右侧纸板上_________（选填“能”或“不能”）观察到反射光线。
【答案】 (1). 确定像的位置 (2). 不点燃 (3). 虚 (4). A (5). 30° (6). 靠近 (7). 不能
【解析】
【详解】(1)[1]在研究“平面镜成像的特点”实验中，为了方便观察物体成的像以及确定成像位置，选用透明的玻璃板完成实验。
(2)[2]在研究“平面镜成像的特点”实验中，为了比较物与像的大小关系，选用两支完全相同的蜡烛，把一支点燃的蜡烛A竖直立在玻璃板前面，再拿一支外形完全相同的未点燃的蜡烛B竖直立在玻璃板后面移动，直到看上去它跟蜡烛A的像完全重合。
(3)[3]光屏能够承接的是实像，承接不到的是虚像。
(4)[4]如图甲所示，一枚硬币放在竖直的平面镜前，硬币的像在a处；将平面镜平移至如图乙所示的位置时，因为平面镜成的像与物是关于平面镜对称的，所以硬币成的像依然在a处，故选A。
(5)[5]反射角是反射光线与法线的夹角，如图甲所示反射角的大小是30°。
[6]光的反射中，反射角等于入射角，若将入射光线远离法线，则反射光线也远离法线，即靠近镜面。
[7]若将右侧纸板向后转，虽然如图乙所示，虽然入射光线、法线、反射光线在同一平面内，但此时右侧纸板与左侧纸板不在同一平面内，所以右侧纸板上不能观察到反射光线。
26. 学完质量和密度后，小亮和小军利用托盘天平和量筒测某种油的密度：
(1)他们开始测量，步骤如下：
①将待测油倒入烧杯中，用天平测出烧杯和油的总质量为55.8g；
②将烧杯中的一部分油倒入量筒（如图甲），测出倒出这部分油的体积是_____cm3；
③用天平测出烧杯和剩余油的总质量为_____g（如图乙）；
④根据密度的计算公式可以算出，该油的密度是_____kg/m3；
(2)小亮发现厨房有“电子秤”也可测出液体密度，他找来一枚鸡蛋，操作步骤如下：
①把电子秤放在水平桌面上，打开开关并归零；
②将装有适量水的烧杯放在电子秤上，打开开关并归零；
③用细绳系住鸡蛋，手提细绳将鸡蛋缓慢浸没在烧杯中的水中（鸡蛋不触碰烧杯底部），读出电子秤的示数为 m1（如图丙）；
④将装有适量某种液体的烧杯放在电子秤上，打开开关并归零；
⑤用细绳系住鸡蛋，手提细绳将鸡蛋缓慢浸没在烧杯中的液体中（鸡蛋不触碰烧杯底部），读出电子秤的示数为 m2，则某种液体的密度为_____（用 m1、m2 和 ρ水表示）。
【答案】 (1). 20 (2). 37.4 (3). (4).
【解析】
【详解】
(1)[1]由图甲可知，量筒最低水平液位在20mL刻度处，即倒入量筒的油的体积为20cm3。
[2]由图乙可知，天平刻度盘读数为2.4g，砝码有20g、10g、5g各一个，则烧杯和剩余油的总质量为
m剩=20g+10g+5g+2.4g=37.4g
[3]则可知倒入量筒的油的质量为
m=55.8g-m剩=55.8g-37.4g=18.4g
根据密度的计算公式可以算出该油的密度为
(2)[4]用细绳系住鸡蛋，手提细绳将鸡蛋缓慢浸没在烧杯中的水中（鸡蛋不触碰烧杯底部），读出电子秤的示数为 m1；由阿基米德原理可知，鸡蛋受到的浮力为
将鸡蛋缓慢浸没在烧杯中的液体中（鸡蛋不触碰烧杯底部），读出电子秤的示数为 m2，此时有
联立可得
则某种液体的密度为
27. 如图所示是“探究动能大小与哪些因素有关”的实验装置示意图：
(1)该实验的研究对象是_____；
(2)在探究速度对动能的影响时，应采取控制变量的方法，具体操作是：保持_____不变，使小车多次从_____（选填“相同”或“不同”）高度滚下进行实验；
(3)小华两次实验操作，第一次木块被撞得远，木块受到的摩擦力为 f1；第二次木块撞得近，木块受到的摩擦力为 f2，则 f1与 f2的大小关系是 f1_____ f2（选填“>”、“<”或“=”）；
(4)小华利用上述器材还准备探究“阻力对物体运动的影响”。为完成探究任务，小华还需要增加的器材是_____。
【答案】 (1). 小车 (2). 质量 (3). 不同 (4). = (5). 毛巾和棉布
【解析】
【详解】(1)[1]该实验的研究对象是小车，它的动能大小是用木块被推动的距离来反映的。
(2)[2][3]在探究速度对动能的影响时，应采取控制变量的方法，具体操作是：保持质量不变，使小车多次从不同高度滚下进行实验。
(3)[4]小华两次实验操作，第一次木块被撞得远，木块受到的摩擦力为 f1；第二次木块撞得近，木块受到的摩擦力为 f2，由于木块受到的摩擦力只与其自身重量、与接触面的粗糙度有关，则 f1 与 f2 的大小关系是 f1=f2。
(4)[5]小华利用上述器材还准备探究“阻力对物体运动的影响”，需要改变阻力的大小，还需要增加的器材是与接触面粗糙程度有关的毛巾和棉布。
28. 为了测量电源电压和定值电阻，某物理小组设计了如图甲所示的电路：
(1)根据图甲所示电路，用笔画线表示导线，将图乙实物电路补充完整；
（ ）
(2)闭合开关前，滑动变阻器的滑片应置于_____（选填“a”或“b”）端；
(3)假设电源电压恒为 U0，定值电阻的阻值为 R1，如果电压表示数用 U 表示，电流表示数用 I 表示，则 U 与 I 的关系式为 U=_____（用 U0、I、R1 表示）；
(4)检查电路无误后，闭合开关 S，移动滑动变阻器的滑片 P，进行多次实验，记录电流表和电压表的读数，并画出了 U-I 图像，如图丙所示，图像是一条直线，与 U、Ⅰ坐标轴分别交于 3V 和 0.6A 处。由此可知，电源电压 U0=____V，定值电阻 R1=____Ω；
(5)聪聪又找来最大阻值为30Ω的滑动变阻器R3和最大阻值为20Ω 的滑动变阻器 R4，利用学生电源（电压调为12V不变），设计了如图丁所示电路，测量标有“0.3A”字样灯泡的额定功率，请将他的实验过程补充完整：
①只闭合开关 S、S2，保持滑动变阻器_____（选填“R3”或“R4”）的滑片在阻值最大处不动，移动另一个滑动变阻器的滑片直至电压表的示数为_____V，此时灯泡正常发光；
②保持两个滑动变阻器的滑片位置不动，只闭合开关 S、S1，读出电压表的示数为 7V，灯泡的额定功率 P 额=_____W。
【答案】 (1). (2). b (3). (4). 3 (5). 5 (6). R4 (7). 7 (8). 1.5
【解析】
【详解】(1)[1]由电路图可知，电压表并联在滑动变阻器R2两端测R2两端的电压，故实物接线图如下
(2)[2]闭合开关前，为保护电路，滑动变阻器接入电路的电阻应最大，故滑片应置于b端。
(3)[3]根据得定值电阻两端的电压为
根据串联电路分压特点得R2两端的电压即电压表示数为
(4)[4]当电流表示数为零时，电路为断路，电压表串联接入电路，电压表示数即电源电压，则电源电压为
U0=3V
[5]当电压表示数为零时，滑动变阻器接入电路的电阻为零，电路只有R1，根据
得电阻R1的阻值为
(5)[6][7]测量标有“0.3A”字样灯泡的额定功率，通过灯的电流为0.3A时，灯正常发光。
只闭合开关S、S2，将滑动变阻器R4的滑片调到阻值最大处，移动另一个滑动变阻器的滑片直至电压表的示数为6V，此时灯泡正常发光。
保持两个滑动变阻器的滑片位置不动，只闭合开关S、S1，读出电压表的示数为7V。
[8]电压表测R3、R4的电压，根据串联电路电压的规律，灯的额定电压为
灯泡的额定功率
29. 如图所示，质量为 1200kg 的小轿车，每个轮胎与地面的接触面积为 200cm2（g取 10N/kg）：
(1)小汽车在水平路面上静止时对地面的压力为F1，高速行驶时对地面的压力为F2，则F1_____F2（选填“>”、“<”或“=”）；
(2)小轿车所受到的重力大小是多少 N _________？
(3)小轿车静止在水平地面时，对地面的压强是多少Pa ______？
【答案】 (1). > (2). (3).
【解析】
【详解】(1)当汽车静止在地面时，对地面的压力等于车的重力，当汽车行驶中，由于车身流线型的设计，上方空气流动速度大，压强小，所以受到向上的压力，所以对地面的压力小于自身重力，所以
F1> F2
(2)小轿车所受到的重力大小是
(3)汽车有四个轮，对地面的总接触面积为
小轿车静止在水平地面时，对地面的压强是
答：(1) 小汽车在水平路面上静止时对地面的压力为F1，高速行驶时对地面的压力为F2，则F1> F2。
(2)小轿车所受到的重力大小是。
(3)小轿车静止在水平地面时，对地面的压强是。
30. 为了检验飞船舱门的密封性能，科研人员将待检验的舱体M置于一个不漏气的集气空腔N中（如图甲）。先对舱体M充入压强为1×105Pa的空气，然后把空腔N抽成真空，若舱门漏气，一段时间后便会有气体从舱体M进入空腔N中，舱体M中的压强将减小， 空腔N中的压强将增大。为了测量舱体M和空腔N中的压强，科研人员设计了如图甲的电路，其中RM、RN是两个完全相同的压敏电阻（其电阻值会随所受压强大小发生变化），已知舱体M的容积为V，空腔N真空部分的容积为4V，飞船舱门的面积是0.6m2，不计舱体M器壁的体积，整个过程温度不变。电路中R0的阻值为20Ω，电源电压为24V，压敏电阻RM、RN的阻值随气体压强变化的关系如表：
压敏电阻受到的气压（×105Pa）
0
0.1
0.2
0.3
0.4
0.5
0.6
0.7
0.8
0.9
1.0
压敏电阻对应的电阻值（Ω）
100
80
60
44
30
24
20
16
12
10
8
(1)若舱门不漏气，且单刀双掷开关S接b时，电流表和R0两端电压表的示数大小是多少？
(2)实验表明，一定质量的气体在温度不变的情况下，压强随体积的变化如图乙所示。若空气从舱体M中逸出，经过一段时间后，M、N 中的压强相等。若开关S接在a处，此时整个电路消耗的总功率是多少？
(3)在检验过程中的某时刻，开关接a时R0两端电压表的示数为Ua、压敏电阻RM的功率为 PM，开关接b时R0两端电压表的示数为Ub、压敏电阻RN的功率为PN，若Ua：Ub=5：2，且PM：PN=25：16，则此时舱门内外受到的压力差是多少？
【答案】(1)0.2A；4V；(2)7.2W；(3)
【解析】
【详解】(1)若舱门不漏气，空腔N的大气压强为零，从表中可以看到，这时压敏电阻对应的电阻值是100Ω，即；且单刀双掷开关S接b时，只有接入电路中，和串联接在电路中，根据欧姆定律可知电路中的电流
即电流表的示数是0.2A；R0两端电压表的示数
R0两端电压表的示数大小是4V。
(2)由题意可知，当M、N中的气体压强相等时，气体的体积是5V，从图乙可以看到，M、N中的气体气压值均为，从表中可以看到，这时RM、RN的阻值均为60Ω，若开关S接在a处，此时整个电路消耗的总功率
整个电路消耗的总功率是7.2W。
(3)由题意可知
根据，可得到
由上述两式可得到；因为当电压一定时，电流与电阻成反比，所以
解得，，从表中可以看到，M中的气压，N中的气压，这时舱门内外受到的压力差
舱门内外受到的压力差是。
答：(1)若舱门不漏气，且单刀双掷开关S接b时，电流表示数是0.2A，R0两端电压表的示数大小是4V；(2)若开关S接在a处，此时整个电路消耗的总功率是7.2W；(3)此时舱门内外受到的压力差是。
相关试卷
精品解析：2020年江苏省南京市高淳区中考二模物理试题（解析版+原卷版）： 这是一份精品解析：2020年江苏省南京市高淳区中考二模物理试题（解析版+原卷版），文件包含精品解析2020年江苏省南京市高淳区中考二模物理试题原卷版doc、精品解析2020年江苏省南京市高淳区中考二模物理试题解析版doc等2份试卷配套教学资源，其中试卷共32页， 欢迎下载使用。
精品解析：2020年江苏省南京市玄武区中考二模物理试题（解析版+原卷版）： 这是一份精品解析：2020年江苏省南京市玄武区中考二模物理试题（解析版+原卷版），文件包含精品解析2020年江苏省南京市玄武区中考二模物理试题原卷版doc、精品解析2020年江苏省南京市玄武区中考二模物理试题解析版doc等2份试卷配套教学资源，其中试卷共38页， 欢迎下载使用。
精品解析：2020年江苏省南京建邺区中考二模物理试题（解析版+原卷版）： 这是一份精品解析：2020年江苏省南京建邺区中考二模物理试题（解析版+原卷版），文件包含精品解析2020年江苏省南京建邺区中考二模物理试题原卷版doc、精品解析2020年江苏省南京建邺区中考二模物理试题解析版doc等2份试卷配套教学资源，其中试卷共35页， 欢迎下载使用。
