广东省深圳市2021-2022学年九年级上学期期末物理模拟卷 八（word版 含答案）
展开
这是一份广东省深圳市2021-2022学年九年级上学期期末物理模拟卷 八（word版 含答案），共26页。

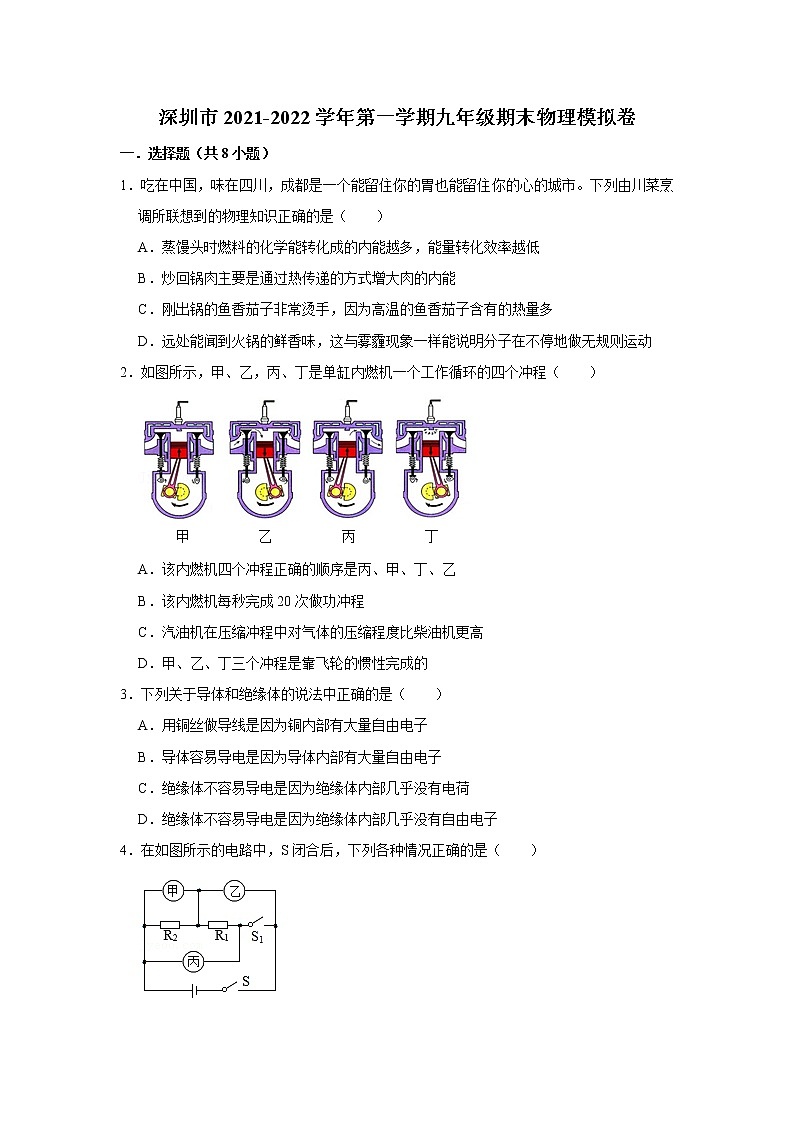

深圳市2021-2022学年第一学期九年级期末物理模拟卷
一．选择题（共8小题）
1．吃在中国，味在四川，成都是一个能留住你的胃也能留住你的心的城市。下列由川菜烹调所联想到的物理知识正确的是（ ）
A．蒸馒头时燃料的化学能转化成的内能越多，能量转化效率越低
B．炒回锅肉主要是通过热传递的方式增大肉的内能
C．刚出锅的鱼香茄子非常烫手，因为高温的鱼香茄子含有的热量多
D．远处能闻到火锅的鲜香味，这与雾霾现象一样能说明分子在不停地做无规则运动
2．如图所示，甲、乙，丙、丁是单缸内燃机一个工作循环的四个冲程（ ）
A．该内燃机四个冲程正确的顺序是丙、甲、丁、乙
B．该内燃机每秒完成20次做功冲程
C．汽油机在压缩冲程中对气体的压缩程度比柴油机更高
D．甲、乙、丁三个冲程是靠飞轮的惯性完成的
3．下列关于导体和绝缘体的说法中正确的是（ ）
A．用铜丝做导线是因为铜内部有大量自由电子
B．导体容易导电是因为导体内部有大量自由电子
C．绝缘体不容易导电是因为绝缘体内部几乎没有电荷
D．绝缘体不容易导电是因为绝缘体内部几乎没有自由电子
4．在如图所示的电路中，S闭合后，下列各种情况正确的是（ ）

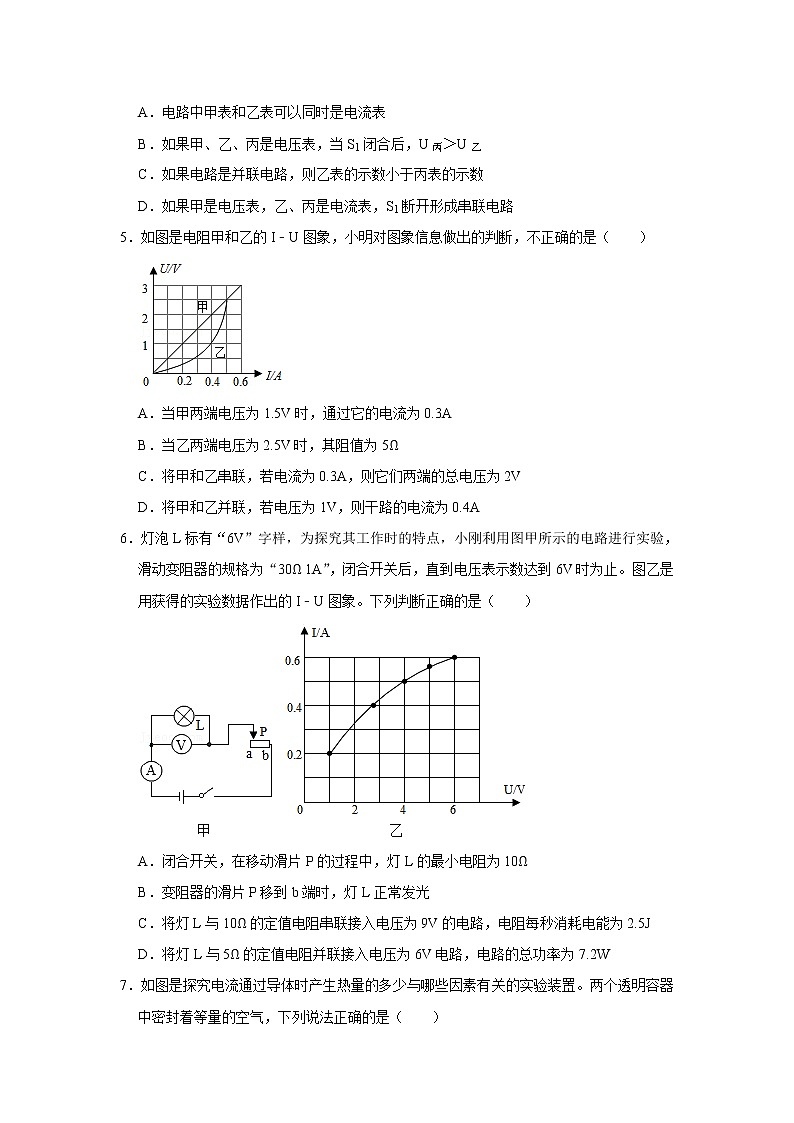

A．电路中甲表和乙表可以同时是电流表
B．如果甲、乙、丙是电压表，当S1闭合后，U丙＞U乙
C．如果电路是并联电路，则乙表的示数小于丙表的示数
D．如果甲是电压表，乙、丙是电流表，S1断开形成串联电路
5．如图是电阻甲和乙的I﹣U图象，小明对图象信息做出的判断，不正确的是（ ）
A．当甲两端电压为1.5V时，通过它的电流为0.3A
B．当乙两端电压为2.5V时，其阻值为5Ω
C．将甲和乙串联，若电流为0.3A，则它们两端的总电压为2V
D．将甲和乙并联，若电压为1V，则干路的电流为0.4A
6．灯泡L标有“6V”字样，为探究其工作时的特点，小刚利用图甲所示的电路进行实验，滑动变阻器的规格为“30Ω 1A”，闭合开关后，直到电压表示数达到6V时为止。图乙是用获得的实验数据作出的I﹣U图象。下列判断正确的是（ ）
A．闭合开关，在移动滑片P的过程中，灯L的最小电阻为10Ω
B．变阻器的滑片P移到b端时，灯L正常发光
C．将灯L与10Ω的定值电阻串联接入电压为9V的电路，电阻每秒消耗电能为2.5J
D．将灯L与5Ω的定值电阻并联接入电压为6V电路，电路的总功率为7.2W
7．如图是探究电流通过导体时产生热量的多少与哪些因素有关的实验装置。两个透明容器中密封着等量的空气，下列说法正确的是（ ）
A．U形管液面高度变化是因为U形管中液体的温度发生了变化
B．图甲所示的装置可以用来探究电流通过电阻产生的热量跟电流大小的关系
C．图乙所示的装置可以用来探究电流通过电阻产生的热量跟电阻大小的关系
D．通电后，乙图中A、B电阻产生的热量之比是4：1
8．如图所示是正常连接家庭电路的一部分。下列说法正确的是（ ）
A．导线B与大地之间的电压为220V
B．试电笔插入三孔插座的左插孔，氖管将发光
C．电饭煲接入三孔插座后与电冰箱是串联的
D．站在地上的人接触a处金属部分会触电
二．多选题（共5小题）
9．质量相同的甲、乙两种物质从固态开始加热，它们在相同的时间内吸收的热量相等，加热时间都为6分钟，下列说法正确的是（ ）
A．甲在0～3min内温度升高，内能增加，比热容不变
B．甲是晶体，乙是非晶体
C．在4～6min内，甲的内能保持不变
D．在固态时，甲的比热容小于乙的比热容
10．如图欲使滑动变阻器调节灯泡发光的强弱，图中的四种接法中正确的是（ ）
A． B．
C． D．
11．如图所示电路中，电源电压保持不变，闭合开关S后，过了一会儿，灯L变亮，则下列判断正确的是（ ）
A．R0短路 B．R1断路
C．电流表示数变大 D．电压表示数变大
12．如图所示电路中，电源电压保持不变，当开关S闭合后，小灯泡正常发光。若已知滑动变阻器R的规格是“15Ω 1A”，灯泡L标有“2.5V 1.25W”字样（不考虑灯泡电阻随温度的变化），电压表量程0～3V要保证电路安全开关闭合后。下列说法正确的是（ ）
A．电源电压为4V
B．电路消耗的最大功率3W
C．小灯泡的最小功率为0
D．电流表的示数变化范围0.2A～0.5A
13．（双选）如图所示是家庭电路的一部分，关于生活用电，下列说法不正确的是（ ）
A．导线A与大地之间的电压为220V
B．给手机边充电边打电话是完全安全可行的
C．断开开关，站在地上的人用手接触a点会触电
D．当电路中电流过大时，漏电保护器会迅速切断电流
三．作图题（共2小题）
14．按下图所示的电路图，用笔画线连接好相应的实物电路。
15．家庭电路安装各个电路元件时，不但要考虑各元件能否正常工作，更要考虑使用的安全性。请用笔画线代替导线将图中开关和电灯、三孔插座接入电路
四．实验探究题（共2小题）
16．某同学在“探究不同物质吸热情况”的实验中，将水和煤油分别装在两个相同的烧杯中，用两个相同的酒精灯加热
（1）图甲是这位同学的实验装置，其中有一处明显错误，请指出错误之处： ；
（2）纠正错误后继续实验，加热过程中某时刻水的温度如图乙所示为 ℃；
（3）实验中用 表示物质吸热的多少；
（4）某同学根据记录的实验数据，绘制了如图丙所示的温度随时间变化关系的图象，由图象可知 吸热能力强。已知水的比热容为4.2×103J/（kg•℃），则煤油的比热容为 J/（kg•℃）。
17．小明同学在“测量定值电阻阻值”的实验中，设计了如图甲所示的电路图。电源电压为4.5V。请完成下列问题。
（1）甲图中有一条导线连接错误，请在连接错误的导线上画上“×”，并用笔画线将错误改正过来。
（2）在此实验中，滑动变阻器除了可以保护电路还具有 的作用。
（3）调节滑动变阻器进行多次测量，某次测量时电压表示数如图所示，此时电流表示数为0.2Ax＝ Ω。小明把这一次的测量所得的阻值作为最后的结果；你认为不合适的原因是： 。
（4）小明做完以上实验之后，利用图丙所示电路图测量未知电阻Rx的阻值。
①当只闭合S1时，电流表的示数为I1；
②当闭合S1、S2时，电流表的示数为I2；
③未知电阻Rx的表达式为：Rx＝ 。
五．计算题（共2小题）
18．五一期间，小明爸爸利用家中汽车进行了自驾旅游，汽车以120km/h的速度匀速行驶了2h3kg/m3，汽油热值q＝4.6×107J/kg小明从物理书上了解到汽油机的效率约为30%。求：
（1）16L汽油完全燃烧放出的热量。
（2）汽车发动机输出的有用功。
（3）汽车匀速行驶过程中所受的阻力。
19．如图是一电动机提升物体的示意图，电源电压为120伏。电动机将一个质量为50千克的物体1秒内匀速上提0.9米，电路中的电流为5安培，（g取10牛/千克）
（1）求该电动机工作1秒钟所产生的电热。
（2）求电动机线圈阻值。
（3）当该重物上升到一定高度时，电动机的转子突然被卡住，为什么这种情况下电动机容易烧坏？
六．综合能力题（共1小题）
20． 小明每天关注着疫情的发展，在我国渐渐接近尾声时，在国外突然传来噩耗，小明就想，虽然还是发展中国家，很快抑制住了病毒的蔓延，而且我们国家用最少的损失、最短的时间来完成这项艰巨的任务，怎么也会让病毒如果嚣张地蔓延呢？小明越来越觉得祖国的强大，于是他又接着想看看我们的国家现在到底有多厉害，对它产生了兴趣，就去问物理老师
智能机器人有相当发达的“大脑”，具备形形色色的内部信息传感器和外部信息传感器，如视觉、听觉、触觉、嗅觉。此外，通过电动机使手、脚、鼻子、触角等动起来。
智能机器人能用人类语言同操作者对话，能调整自己的动作以达到操作者所提出的全部要求。机器人往往使用熔点为200℃的玻璃钢作外壳，有着其他材质不可替代的优点。智能机器人的电源主要有钠硫电池、镍镉电池、锂电池等。
随着智能机器人技术的不断发展和成熟，它将走进千家万户，服务人们的生活。
某款机器人
锂电池
电压
24V
容量
10A•h
电动机
额定电压
24V
额定功率
120W
（1）锂电池充电时的能量转化形式为：电能转化为 能。
（2）关于智能机器人，下列说法中是正确的是 。
A．智能机器人的效应器通过电动机使手、脚等动起来时，是将机械能转化为电能
B．温度为200℃的玻璃钢一定是液态
C．智能机器人通过嗅觉能闻到外界的各种气味，说明分子在做无规则的运动
D．智能机器人能与人语音对话，说明了电磁波能传递能量。
（3）某智能机器人站着发射超声波，经过0.02s后收到障碍物的回波，则“小骏”与障碍物间的距离约为 m．该智能机器人靠底座轮子驱动，其驱动电动机的具体参数如表所示，若该智能机器人的驱动电动机线圈电阻为0.2Ω W．（设超声波在空气中的传播速度为340m/s）
（4）若当剩余电量减为电池容量的10%时，该智能机器人会主动寻找充电器充电，则充满电后至下一次自动充电前 h．为确保该智能机器人能顺利返回充电，假设需要充电时离充电器最远路程不能超过600m，则该智能机器人返回过程中受到的水平阻力为 N．（剩余电池容量的40%用于提供克服阻力做功）。
深圳市2021-2022学年第一学期期末九年级物理模拟卷
参考答案与试题解析
一．选择题（共8小题）
1．吃在中国，味在四川，成都是一个能留住你的胃也能留住你的心的城市。下列由川菜烹调所联想到的物理知识正确的是（ ）
A．蒸馒头时燃料的化学能转化成的内能越多，能量转化效率越低
B．炒回锅肉主要是通过热传递的方式增大肉的内能
C．刚出锅的鱼香茄子非常烫手，因为高温的鱼香茄子含有的热量多
D．远处能闻到火锅的鲜香味，这与雾霾现象一样能说明分子在不停地做无规则运动
【解答】解：
A、当燃料质量相同时，其能量转化效率越高；
B、炒回锅肉时主要是通过热传递的方法增加肉的内能；
C、热量是过程量，故C错误；
D、雾霾现象不是分子运动，故D错误。
故选：B。
2．如图所示，甲、乙，丙、丁是单缸内燃机一个工作循环的四个冲程（ ）
A．该内燃机四个冲程正确的顺序是丙、甲、丁、乙
B．该内燃机每秒完成20次做功冲程
C．汽油机在压缩冲程中对气体的压缩程度比柴油机更高
D．甲、乙、丁三个冲程是靠飞轮的惯性完成的
【解答】解：A、甲图中两个气门都关闭，是压缩冲程，
乙图是进气门打开，排气门关闭，是吸气冲程，
丙图中进气门关闭，排气门打开，是排气冲程，
丁图中两个气门都关闭，火花塞点火，是做功冲程，
所以，该内燃机一个工作循环有四个冲程正确的顺序是乙、甲、丁、丙；
B、由题知＝40r/s，所以该内燃机每秒完成20次做功冲程；
C、汽油机和柴油机的构造相似，柴油机在压缩冲程中对气体的压缩程度更高，故C错误；
D、图丁是做功冲程，甲、乙、丙三个冲程是靠飞轮的惯性完成的。
故选：B。
3．下列关于导体和绝缘体的说法中正确的是（ ）
A．用铜丝做导线是因为铜内部有大量自由电子
B．导体容易导电是因为导体内部有大量自由电子
C．绝缘体不容易导电是因为绝缘体内部几乎没有电荷
D．绝缘体不容易导电是因为绝缘体内部几乎没有自由电子
【解答】解：
A、金属导电是由于金属里面有大量的自由电子，故A正确；
B、导体容易导电是因为导体内部有大量自由电荷、自由电子；
C、绝缘体不容易导电是因为绝缘体内部几乎没有自由电荷；
D、绝缘体不容易导电的原因是因为绝缘体内部几乎没有自由电荷，故D错误。
故选：A。
4．在如图所示的电路中，S闭合后，下列各种情况正确的是（ ）
A．电路中甲表和乙表可以同时是电流表
B．如果甲、乙、丙是电压表，当S1闭合后，U丙＞U乙
C．如果电路是并联电路，则乙表的示数小于丙表的示数
D．如果甲是电压表，乙、丙是电流表，S1断开形成串联电路
【解答】解：
A.电路中甲表和乙表同时是电流表时，电流从电源正极出发经甲，会造成电源短路；
B.如果甲、乙、丙是电压表1闭合后，甲电压表测R2两端的电压，乙电压表测R5两端的电压，丙电压表测电源两端的电压，U丙＞U乙，故B正确；
C.如果电路是并联电路，则甲是电压表，乙1断开，此时乙电流表测干路电流1支路的电流，由并联电路中干路电流等于各支路电流之和可知，故C错误；
D.如果甲是电压表，乙、丙电流表，S8断开时，R1与R2并列连接即为并联，甲电压表测电源两端的电压，丙电流表测R6支路的电流，故D错误。
故选：B。
5．如图是电阻甲和乙的I﹣U图象，小明对图象信息做出的判断，不正确的是（ ）
A．当甲两端电压为1.5V时，通过它的电流为0.3A
B．当乙两端电压为2.5V时，其阻值为5Ω
C．将甲和乙串联，若电流为0.3A，则它们两端的总电压为2V
D．将甲和乙并联，若电压为1V，则干路的电流为0.4A
【解答】解：
A．由图象可知，通过它的电流为0.3A；
B．由图象可知，通过的电流为3.5A，
由I＝可得乙＝＝＝2Ω；
C．将甲和乙串联，则通过两电阻的电流均为0.3A，
由图象可知此时U甲′＝3.5V、U乙′＝0.3V，
由串联电路中总电压等于各分电压之和可知，它们两端的电压：
U＝U甲′+U乙′＝1.5V+4.5V＝2V，故C正确；
D．若甲和乙并联，则它们两端的电压均为7V，
由图象可知此时I甲′＝0.2A、I乙′＝7.4A，
由并联电路中干路电流等于各支路电流之和可知，干路电流：
I＝I甲′+I乙′＝0.4A+0.4A＝4.6A，故D错误。
故选：D。
6．灯泡L标有“6V”字样，为探究其工作时的特点，小刚利用图甲所示的电路进行实验，滑动变阻器的规格为“30Ω 1A”，闭合开关后，直到电压表示数达到6V时为止。图乙是用获得的实验数据作出的I﹣U图象。下列判断正确的是（ ）
A．闭合开关，在移动滑片P的过程中，灯L的最小电阻为10Ω
B．变阻器的滑片P移到b端时，灯L正常发光
C．将灯L与10Ω的定值电阻串联接入电压为9V的电路，电阻每秒消耗电能为2.5J
D．将灯L与5Ω的定值电阻并联接入电压为6V电路，电路的总功率为7.2W
【解答】解：由电路图可知，灯泡L与滑动变阻器串联，电流表测电路中的电流。
A.由图乙可知，灯泡两端的电压分别为1V、6V时、3.5A，
由I＝的变形式R＝，灯泡的电阻依次为5Ω、10Ω，
则在移动滑片P的过程中，灯L的最小电阻为5Ω；
B.将滑动变阻器的滑片P从a端向右缓慢移动，直到电压表示数达到6V时为止，
由此可知，灯泡正常发光时滑片不一定位于b端，灯L不一定正常发光；
C.将灯L与R＝10Ω的定值电阻串联接入电压为9V的电路，
因串联电路中各处的电流相等，且总电压等于各分电压之和，
所以，由I＝，U′＝UL+ILR，即6V＝UL+IL×10Ω，
由图乙可知，当UL＝4V、IL＝0.6A时符合，
则电阻每秒消耗电能WR＝URIRt＝IL2Rt＝（0.4A）2×10Ω×1s＝4.5J，故C正确；
D.将灯L与R′＝5Ω的定值电阻并联接入电压为2V电路时，
因并联电路中各支路两端的电压相等，
所以，由图象可知L′＝0.6A，
通过定值电阻的电流IR′＝＝＝1.2A，
因并联电路中干路电流等于各支路电流之和，
所以，干路电流I′＝IL′+IR′＝0.6A+8.2A＝1.6A，
则电路的总功率P＝U′I′＝6V×1.7A＝10.8W，故D错误。
故选：C。
7．如图是探究电流通过导体时产生热量的多少与哪些因素有关的实验装置。两个透明容器中密封着等量的空气，下列说法正确的是（ ）
A．U形管液面高度变化是因为U形管中液体的温度发生了变化
B．图甲所示的装置可以用来探究电流通过电阻产生的热量跟电流大小的关系
C．图乙所示的装置可以用来探究电流通过电阻产生的热量跟电阻大小的关系
D．通电后，乙图中A、B电阻产生的热量之比是4：1
【解答】解：A、电流通过导体产生的热量被容器中空气吸收，体积变大，并不是因为U形管中液体的温度发生了变化；
B、在甲装置中，通过他们的电流与通电时间相同，因此是探究电流产生的热量与电阻大小的关系；
C、在乙装置中，根据串并联电路的电流特点可知，而两容器中的电阻丝的阻值和通电时间相同，故C错误；
D、乙装置中，再与A电阻串联A＝IB+IC，三个电阻的阻值相同，因此由欧姆定律可知，IB＝IC＝I，
则IA＝2I，乙图中A＝＝＝，故D正确。
故选：D。
8．如图所示是正常连接家庭电路的一部分。下列说法正确的是（ ）
A．导线B与大地之间的电压为220V
B．试电笔插入三孔插座的左插孔，氖管将发光
C．电饭煲接入三孔插座后与电冰箱是串联的
D．站在地上的人接触a处金属部分会触电
【解答】解：
如图所示是正常连接家庭电路的一部分，开关接在导线A上，导线B是零线，
A、火线和零线间的电压为220V，则导线B与大地之间的电压为0V；
B、插座的左孔接零线，所以试电笔插入三孔插座的左插孔时氖管不发光，故B错误；
C、由图可知，且电饭煲与电冰箱工作时互不影响，故C错误；
D、站在地上的人接触a处金属部分，所以会触电。
故选：D。
二．多选题（共5小题）
9．质量相同的甲、乙两种物质从固态开始加热，它们在相同的时间内吸收的热量相等，加热时间都为6分钟，下列说法正确的是（ ）
A．甲在0～3min内温度升高，内能增加，比热容不变
B．甲是晶体，乙是非晶体
C．在4～6min内，甲的内能保持不变
D．在固态时，甲的比热容小于乙的比热容
【解答】解：
A、甲在0～3min内还没有开始熔化，比热容不变；
B、在加热一定时间后，故能判断甲是晶体，可能还没达到熔点，故甲可以判断但乙无法判断；
C、在7～6min内，内能增加；
D、在相同时间内吸收的热量相同1＝50℃﹣20℃＝30℃，乙升高的温度为△t7＝40℃＝20℃＝20℃，可知，△t越大比热容c就越小，故D正确。
故选：AD。
10．如图欲使滑动变阻器调节灯泡发光的强弱，图中的四种接法中正确的是（ ）
A． B．
C． D．
【解答】解：
A．分析电路可知，所以可以改变灯的亮度；
B．分析电路可知，所以当滑片移动时不能灯的亮度；
C．分析电流可知，当移动滑片时不能改变接入电路的电阻，故C错误；
D．分析电路可知，当移动滑片时能改变接入电路的电阻，故D正确。
故选：AD。
11．如图所示电路中，电源电压保持不变，闭合开关S后，过了一会儿，灯L变亮，则下列判断正确的是（ ）
A．R0短路 B．R1断路
C．电流表示数变大 D．电压表示数变大
【解答】解：
（1）如果R0短路，电路为R1与L并联，电压表测量电源电压，由欧姆定律可知，灯泡两端电压变大，灯泡变亮，D符合题意；
（2）如果R5断路，则灯泡与R0串联，电路电阻增大，电流表示数变小，R0两端电压变小；因串联电路两端电压等于各部分电压之和，即电压表示数变大，故B符合题意。
故选：BD。
12．如图所示电路中，电源电压保持不变，当开关S闭合后，小灯泡正常发光。若已知滑动变阻器R的规格是“15Ω 1A”，灯泡L标有“2.5V 1.25W”字样（不考虑灯泡电阻随温度的变化），电压表量程0～3V要保证电路安全开关闭合后。下列说法正确的是（ ）
A．电源电压为4V
B．电路消耗的最大功率3W
C．小灯泡的最小功率为0
D．电流表的示数变化范围0.2A～0.5A
【解答】解：由图可知：灯泡与滑动变阻器串联，电压表测灯泡的电压。
A、由P＝UI可得额＝＝＝0.5A；
由于滑动变阻器允许的最大电流为3A，电流表的量程为0～0.2A；
由I＝可得：滑动变阻器两端的电压：U滑＝I最大R滑＝0.5A×5Ω＝1.5V，
因串联电路两端电压等于各部分电压之和，所以电源电压：U＝UL+U滑＝5.5V+1.8V＝4V，故A正确；
B、电路消耗的最大功率：P最大＝UI最大＝4V×7.5A＝2W，故B错误；
C、灯泡的电阻：RL＝＝＝5Ω；
已知电压表量程为0～7V．则当电压表示数为3V，此时电路中的电流最小；
因串联电路的总电压等于各分电阻的两端电压之和，所以灯泡两端的电压：UL′＝U﹣U滑最大＝4V﹣6V＝1V，
电路中的最小电流：Imin＝＝＝0.2A，
滑动变阻器连入电路的电阻：R滑最大＝＝＝15Ω；
灯泡的最小功率：PL最小＝UL′I最小＝2V×0.2A＝2.2W；故C错误；
D、由于电流表测量电路中电流，故D正确。
故选：AD。
13．（双选）如图所示是家庭电路的一部分，关于生活用电，下列说法不正确的是（ ）
A．导线A与大地之间的电压为220V
B．给手机边充电边打电话是完全安全可行的
C．断开开关，站在地上的人用手接触a点会触电
D．当电路中电流过大时，漏电保护器会迅速切断电流
【解答】解：由图知，开关接在导线A上，B是零线，
A、火线和零线间的电压为220V，导线B与大地之间的电压为0；
B、手机充电时接打电话，有发生爆炸的可能，故B错误；
C、断开开关，使火线通过人体与大地接通，故C正确；
D、漏电保护器一般是在电路发生对地漏电现象时才会自动跳闸，故D错误。
故选：BD。
三．作图题（共2小题）
14．按下图所示的电路图，用笔画线连接好相应的实物电路。
【解答】解：左图中，两灯串联，S2与灯L1并联，S5控制整个电路，根据电路图连接实物图
15．家庭电路安装各个电路元件时，不但要考虑各元件能否正常工作，更要考虑使用的安全性。请用笔画线代替导线将图中开关和电灯、三孔插座接入电路
【解答】解：首先辨别上面三根线分别为火线、零线和地线。
（1）灯泡的接法：火线先进入开关，再进入灯泡顶端的金属点，这样在断开开关时能切断火线。
（2）三孔插座的接法：上孔接地线；左孔接零线。如图所示：
四．实验探究题（共2小题）
16．某同学在“探究不同物质吸热情况”的实验中，将水和煤油分别装在两个相同的烧杯中，用两个相同的酒精灯加热
（1）图甲是这位同学的实验装置，其中有一处明显错误，请指出错误之处： 没有控制液体的质量相同 ；
（2）纠正错误后继续实验，加热过程中某时刻水的温度如图乙所示为 27 ℃；
（3）实验中用 加热时间 表示物质吸热的多少；
（4）某同学根据记录的实验数据，绘制了如图丙所示的温度随时间变化关系的图象，由图象可知 水 吸热能力强。已知水的比热容为4.2×103J/（kg•℃），则煤油的比热容为 2.1×103 J/（kg•℃）。
【解答】解：（1）要探究不同物质的吸热能力，需要控制液体的质量相同，液体的体积相同，根据m＝ρV知液体的质量不相同；
（2）图中温度计的分度值为1℃，温度计的示数为27℃；
（3）根据转换法，加热过程中；
（4）①根据图象分析可知，加热相同的时间，根据比较吸热能力的第2种方法；
②由图乙可以看出，升高40℃，煤油要3分钟，煤油吸热的热量是水的 ，
根据Q吸＝cmΔt可知，在质量和升高温度相同的情况下吸正比，故煤油的比热容是：
c煤油＝×4.3×103J/（kg•℃）＝2.4×103J/（kg•℃）。
故答案为：（1）没有控制液体的质量相同；（2）27； ；（4）水3。
17．小明同学在“测量定值电阻阻值”的实验中，设计了如图甲所示的电路图。电源电压为4.5V。请完成下列问题。
（1）甲图中有一条导线连接错误，请在连接错误的导线上画上“×”，并用笔画线将错误改正过来。
（2）在此实验中，滑动变阻器除了可以保护电路还具有 改变定值电阻两端电压 的作用。
（3）调节滑动变阻器进行多次测量，某次测量时电压表示数如图所示，此时电流表示数为0.2Ax＝ 9 Ω。小明把这一次的测量所得的阻值作为最后的结果；你认为不合适的原因是： 实验次数少，结果不准确 。
（4）小明做完以上实验之后，利用图丙所示电路图测量未知电阻Rx的阻值。
①当只闭合S1时，电流表的示数为I1；
②当闭合S1、S2时，电流表的示数为I2；
③未知电阻Rx的表达式为：Rx＝ 。
【解答】解：（1）由电路图知，电流表与灯泡并联，
电流表与电压表连接错误，电压表应与灯泡并联，电路如图所示：
（2）在此实验中，滑动变阻器除了可以保护电路外，得出多组数据；
（3）闭合开关，移动滑片P到某一点时，电压表示数如图乙所示，分度值为0.1V，
由欧姆定律可得电阻值为：
R＝＝＝9Ω；
在此实验中，为减小实验误差，只根据一次测量数据求出的电阻值作为最后的结果误差较大；
（4）①当只闭合S1时，电流表的示数为I6，此时两电阻串联，电流表测量电路中的电流1（R+Rx），
②当闭合S1、S8时，电流表的示数为I2，此电路为Rx的简单电路，电流表测量电路中的电流电源电压为：U＝I2Rx，
根据电源电压不变知：I5（R+Rx）＝I2Rx，
未知电阻Rx的表达式为：Rx＝。
故答案为：（1）见上图；（2）改变定值电阻两端电压；实验次数少；（4）③。
五．计算题（共2小题）
18．五一期间，小明爸爸利用家中汽车进行了自驾旅游，汽车以120km/h的速度匀速行驶了2h3kg/m3，汽油热值q＝4.6×107J/kg小明从物理书上了解到汽油机的效率约为30%。求：
（1）16L汽油完全燃烧放出的热量。
（2）汽车发动机输出的有用功。
（3）汽车匀速行驶过程中所受的阻力。
【解答】解：
（1）消耗的汽油体积：V＝16dm3＝16×10﹣3m3
根据ρ＝可知3kg/m3×16×10﹣6m3＝12kg，
汽油完全所释放的热量：Q放＝mq＝4.3×107J/kg×12kg＝5.52×103J；
（2）发动机的效率为30%，由η＝得
W有＝ηQ放＝5.52×108J×30%＝7.656×108J；
（3）汽车行驶的路程：
s＝vt＝120km/h×2h＝240km＝2.4×105m，
由W＝Fs可知，汽车牵引力：F＝＝，
因汽车匀速行驶，所受的阻力：f＝F＝690N。
答：（1）16L汽油完全燃烧放出的热量为3.52×108J；
（2）汽车发动机输出的有用功为1.656×107J；
（3）汽车匀速行驶过程中所受的阻力是690N。
19．如图是一电动机提升物体的示意图，电源电压为120伏。电动机将一个质量为50千克的物体1秒内匀速上提0.9米，电路中的电流为5安培，（g取10牛/千克）
（1）求该电动机工作1秒钟所产生的电热。
（2）求电动机线圈阻值。
（3）当该重物上升到一定高度时，电动机的转子突然被卡住，为什么这种情况下电动机容易烧坏？
【解答】解：
（1）由题意可知电动机1s消耗的电能：W＝UIt＝120V×5A×8s＝600J，
消耗电能转化成的机械能对物体做功，所以转化成的机械能：W机＝Gh＝mgh＝50kg×10N/kg×0.9m＝450J，
所以转化成的内能，即产生电热：Q＝W﹣W机＝600J﹣450J＝150J；
（2）由Q＝I4Rt可得，电动机线圈阻值：
R＝＝＝6Ω；
（3）电动机被卡住时，电动机可看成是纯电阻电路，将电能全部转化为内能，所以容易烧坏。
答：（1）该电动机工作2秒钟所产生的电热为150J。
（2）电动机线圈阻值为6Ω。
（3）电动机被卡住时，电动机可看成是纯电阻电路，将电能全部转化为内能，所以容易烧坏。
六．综合能力题（共1小题）
20． 小明每天关注着疫情的发展，在我国渐渐接近尾声时，在国外突然传来噩耗，小明就想，虽然还是发展中国家，很快抑制住了病毒的蔓延，而且我们国家用最少的损失、最短的时间来完成这项艰巨的任务，怎么也会让病毒如果嚣张地蔓延呢？小明越来越觉得祖国的强大，于是他又接着想看看我们的国家现在到底有多厉害，对它产生了兴趣，就去问物理老师
智能机器人有相当发达的“大脑”，具备形形色色的内部信息传感器和外部信息传感器，如视觉、听觉、触觉、嗅觉。此外，通过电动机使手、脚、鼻子、触角等动起来。
智能机器人能用人类语言同操作者对话，能调整自己的动作以达到操作者所提出的全部要求。机器人往往使用熔点为200℃的玻璃钢作外壳，有着其他材质不可替代的优点。智能机器人的电源主要有钠硫电池、镍镉电池、锂电池等。
随着智能机器人技术的不断发展和成熟，它将走进千家万户，服务人们的生活。
某款机器人
锂电池
电压
24V
容量
10A•h
电动机
额定电压
24V
额定功率
120W
（1）锂电池充电时的能量转化形式为：电能转化为 化学 能。
（2）关于智能机器人，下列说法中是正确的是 C 。
A．智能机器人的效应器通过电动机使手、脚等动起来时，是将机械能转化为电能
B．温度为200℃的玻璃钢一定是液态
C．智能机器人通过嗅觉能闻到外界的各种气味，说明分子在做无规则的运动
D．智能机器人能与人语音对话，说明了电磁波能传递能量。
（3）某智能机器人站着发射超声波，经过0.02s后收到障碍物的回波，则“小骏”与障碍物间的距离约为 3.4 m．该智能机器人靠底座轮子驱动，其驱动电动机的具体参数如表所示，若该智能机器人的驱动电动机线圈电阻为0.2Ω 5 W．（设超声波在空气中的传播速度为340m/s）
（4）若当剩余电量减为电池容量的10%时，该智能机器人会主动寻找充电器充电，则充满电后至下一次自动充电前 1.8 h．为确保该智能机器人能顺利返回充电，假设需要充电时离充电器最远路程不能超过600m，则该智能机器人返回过程中受到的水平阻力为 57.6 N．（剩余电池容量的40%用于提供克服阻力做功）。
【解答】解：（1）锂电池属于化学电池，充电时的能量转化形式为：电能转化为化学能。
（2）A、智能机器人的效应器通过电动机使手，是将电能转化为机械能；
B、熔点为200℃的玻璃钢可能为液态，也可能为固液共存；
C、智能机器人通过嗅觉能闻到外界的各种气味，故C正确；
D、智能机器人能与人语音对话，故D错误。
故选：C。
（3）某智能机器人站着发射超声波传播到障碍物所用的时间：
t＝t总＝×0.02s＝8.01s，
由速度公式得，智能机器人与障碍物间的距离：
s＝vt＝340m/s×0.01s＝3.7m；
由表中数据，根据P＝UI
I＝＝＝5A，
电动机正常工作下的发热功率：
P＝I2r＝（7A）2×0.2Ω＝5W。
（4）机器人正常工作时的电流I＝5A，
充满电后的电池容量Q2＝10Ah，下一次自动充电前的电池容量Q2＝ηQ1＝10%×10Ah＝3Ah，
消耗的电池容量Q＝Q1﹣Q2＝10Ah﹣2Ah＝9Ah，
由I＝得，连续正常工作的最长时间：
t＝＝＝1.8h；
电池充满电后储存的电能为：
W＝UIt＝24V×10A×3600s＝4.64×105J；
由题意可得，智能机器人返回过程中克服摩擦力做的功为：
W返＝40%W剩＝40%×10%×W＝40%×10%×8.64×106J＝34560J，
由W＝Fs＝fs得，智能机器人返回过程中受到的水平阻力：
f＝＝＝57.6N。
故答案为：（1）化学；（2）C；5；（4）8.8。
声明：试题解析著作权属所有，未经书面同意，不得复制发布
日期：2021/12/25 16:44:59；用户：思考乐中学部；邮箱：zhangmian@qq.com；学号：21487918
深圳市2021-2022学年第一学期九年级期末物理模拟卷
一．选择题（共8小题）
1．吃在中国，味在四川，成都是一个能留住你的胃也能留住你的心的城市。下列由川菜烹调所联想到的物理知识正确的是（ ）
A．蒸馒头时燃料的化学能转化成的内能越多，能量转化效率越低
B．炒回锅肉主要是通过热传递的方式增大肉的内能
C．刚出锅的鱼香茄子非常烫手，因为高温的鱼香茄子含有的热量多
D．远处能闻到火锅的鲜香味，这与雾霾现象一样能说明分子在不停地做无规则运动
2．如图所示，甲、乙，丙、丁是单缸内燃机一个工作循环的四个冲程（ ）
A．该内燃机四个冲程正确的顺序是丙、甲、丁、乙
B．该内燃机每秒完成20次做功冲程
C．汽油机在压缩冲程中对气体的压缩程度比柴油机更高
D．甲、乙、丁三个冲程是靠飞轮的惯性完成的
3．下列关于导体和绝缘体的说法中正确的是（ ）
A．用铜丝做导线是因为铜内部有大量自由电子
B．导体容易导电是因为导体内部有大量自由电子
C．绝缘体不容易导电是因为绝缘体内部几乎没有电荷
D．绝缘体不容易导电是因为绝缘体内部几乎没有自由电子
4．在如图所示的电路中，S闭合后，下列各种情况正确的是（ ）
A．电路中甲表和乙表可以同时是电流表
B．如果甲、乙、丙是电压表，当S1闭合后，U丙＞U乙
C．如果电路是并联电路，则乙表的示数小于丙表的示数
D．如果甲是电压表，乙、丙是电流表，S1断开形成串联电路
5．如图是电阻甲和乙的I﹣U图象，小明对图象信息做出的判断，不正确的是（ ）
A．当甲两端电压为1.5V时，通过它的电流为0.3A
B．当乙两端电压为2.5V时，其阻值为5Ω
C．将甲和乙串联，若电流为0.3A，则它们两端的总电压为2V
D．将甲和乙并联，若电压为1V，则干路的电流为0.4A
6．灯泡L标有“6V”字样，为探究其工作时的特点，小刚利用图甲所示的电路进行实验，滑动变阻器的规格为“30Ω 1A”，闭合开关后，直到电压表示数达到6V时为止。图乙是用获得的实验数据作出的I﹣U图象。下列判断正确的是（ ）
A．闭合开关，在移动滑片P的过程中，灯L的最小电阻为10Ω
B．变阻器的滑片P移到b端时，灯L正常发光
C．将灯L与10Ω的定值电阻串联接入电压为9V的电路，电阻每秒消耗电能为2.5J
D．将灯L与5Ω的定值电阻并联接入电压为6V电路，电路的总功率为7.2W
7．如图是探究电流通过导体时产生热量的多少与哪些因素有关的实验装置。两个透明容器中密封着等量的空气，下列说法正确的是（ ）
A．U形管液面高度变化是因为U形管中液体的温度发生了变化
B．图甲所示的装置可以用来探究电流通过电阻产生的热量跟电流大小的关系
C．图乙所示的装置可以用来探究电流通过电阻产生的热量跟电阻大小的关系
D．通电后，乙图中A、B电阻产生的热量之比是4：1
8．如图所示是正常连接家庭电路的一部分。下列说法正确的是（ ）
A．导线B与大地之间的电压为220V
B．试电笔插入三孔插座的左插孔，氖管将发光
C．电饭煲接入三孔插座后与电冰箱是串联的
D．站在地上的人接触a处金属部分会触电
二．多选题（共5小题）
9．质量相同的甲、乙两种物质从固态开始加热，它们在相同的时间内吸收的热量相等，加热时间都为6分钟，下列说法正确的是（ ）
A．甲在0～3min内温度升高，内能增加，比热容不变
B．甲是晶体，乙是非晶体
C．在4～6min内，甲的内能保持不变
D．在固态时，甲的比热容小于乙的比热容
10．如图欲使滑动变阻器调节灯泡发光的强弱，图中的四种接法中正确的是（ ）
A． B．
C． D．
11．如图所示电路中，电源电压保持不变，闭合开关S后，过了一会儿，灯L变亮，则下列判断正确的是（ ）
A．R0短路 B．R1断路
C．电流表示数变大 D．电压表示数变大
12．如图所示电路中，电源电压保持不变，当开关S闭合后，小灯泡正常发光。若已知滑动变阻器R的规格是“15Ω 1A”，灯泡L标有“2.5V 1.25W”字样（不考虑灯泡电阻随温度的变化），电压表量程0～3V要保证电路安全开关闭合后。下列说法正确的是（ ）
A．电源电压为4V
B．电路消耗的最大功率3W
C．小灯泡的最小功率为0
D．电流表的示数变化范围0.2A～0.5A
13．（双选）如图所示是家庭电路的一部分，关于生活用电，下列说法不正确的是（ ）
A．导线A与大地之间的电压为220V
B．给手机边充电边打电话是完全安全可行的
C．断开开关，站在地上的人用手接触a点会触电
D．当电路中电流过大时，漏电保护器会迅速切断电流
三．作图题（共2小题）
14．按下图所示的电路图，用笔画线连接好相应的实物电路。
15．家庭电路安装各个电路元件时，不但要考虑各元件能否正常工作，更要考虑使用的安全性。请用笔画线代替导线将图中开关和电灯、三孔插座接入电路
四．实验探究题（共2小题）
16．某同学在“探究不同物质吸热情况”的实验中，将水和煤油分别装在两个相同的烧杯中，用两个相同的酒精灯加热
（1）图甲是这位同学的实验装置，其中有一处明显错误，请指出错误之处： ；
（2）纠正错误后继续实验，加热过程中某时刻水的温度如图乙所示为 ℃；
（3）实验中用 表示物质吸热的多少；
（4）某同学根据记录的实验数据，绘制了如图丙所示的温度随时间变化关系的图象，由图象可知 吸热能力强。已知水的比热容为4.2×103J/（kg•℃），则煤油的比热容为 J/（kg•℃）。
17．小明同学在“测量定值电阻阻值”的实验中，设计了如图甲所示的电路图。电源电压为4.5V。请完成下列问题。
（1）甲图中有一条导线连接错误，请在连接错误的导线上画上“×”，并用笔画线将错误改正过来。
（2）在此实验中，滑动变阻器除了可以保护电路还具有 的作用。
（3）调节滑动变阻器进行多次测量，某次测量时电压表示数如图所示，此时电流表示数为0.2Ax＝ Ω。小明把这一次的测量所得的阻值作为最后的结果；你认为不合适的原因是： 。
（4）小明做完以上实验之后，利用图丙所示电路图测量未知电阻Rx的阻值。
①当只闭合S1时，电流表的示数为I1；
②当闭合S1、S2时，电流表的示数为I2；
③未知电阻Rx的表达式为：Rx＝ 。
五．计算题（共2小题）
18．五一期间，小明爸爸利用家中汽车进行了自驾旅游，汽车以120km/h的速度匀速行驶了2h3kg/m3，汽油热值q＝4.6×107J/kg小明从物理书上了解到汽油机的效率约为30%。求：
（1）16L汽油完全燃烧放出的热量。
（2）汽车发动机输出的有用功。
（3）汽车匀速行驶过程中所受的阻力。
19．如图是一电动机提升物体的示意图，电源电压为120伏。电动机将一个质量为50千克的物体1秒内匀速上提0.9米，电路中的电流为5安培，（g取10牛/千克）
（1）求该电动机工作1秒钟所产生的电热。
（2）求电动机线圈阻值。
（3）当该重物上升到一定高度时，电动机的转子突然被卡住，为什么这种情况下电动机容易烧坏？
六．综合能力题（共1小题）
20． 小明每天关注着疫情的发展，在我国渐渐接近尾声时，在国外突然传来噩耗，小明就想，虽然还是发展中国家，很快抑制住了病毒的蔓延，而且我们国家用最少的损失、最短的时间来完成这项艰巨的任务，怎么也会让病毒如果嚣张地蔓延呢？小明越来越觉得祖国的强大，于是他又接着想看看我们的国家现在到底有多厉害，对它产生了兴趣，就去问物理老师
智能机器人有相当发达的“大脑”，具备形形色色的内部信息传感器和外部信息传感器，如视觉、听觉、触觉、嗅觉。此外，通过电动机使手、脚、鼻子、触角等动起来。
智能机器人能用人类语言同操作者对话，能调整自己的动作以达到操作者所提出的全部要求。机器人往往使用熔点为200℃的玻璃钢作外壳，有着其他材质不可替代的优点。智能机器人的电源主要有钠硫电池、镍镉电池、锂电池等。
随着智能机器人技术的不断发展和成熟，它将走进千家万户，服务人们的生活。
某款机器人
锂电池
电压
24V
容量
10A•h
电动机
额定电压
24V
额定功率
120W
（1）锂电池充电时的能量转化形式为：电能转化为 能。
（2）关于智能机器人，下列说法中是正确的是 。
A．智能机器人的效应器通过电动机使手、脚等动起来时，是将机械能转化为电能
B．温度为200℃的玻璃钢一定是液态
C．智能机器人通过嗅觉能闻到外界的各种气味，说明分子在做无规则的运动
D．智能机器人能与人语音对话，说明了电磁波能传递能量。
（3）某智能机器人站着发射超声波，经过0.02s后收到障碍物的回波，则“小骏”与障碍物间的距离约为 m．该智能机器人靠底座轮子驱动，其驱动电动机的具体参数如表所示，若该智能机器人的驱动电动机线圈电阻为0.2Ω W．（设超声波在空气中的传播速度为340m/s）
（4）若当剩余电量减为电池容量的10%时，该智能机器人会主动寻找充电器充电，则充满电后至下一次自动充电前 h．为确保该智能机器人能顺利返回充电，假设需要充电时离充电器最远路程不能超过600m，则该智能机器人返回过程中受到的水平阻力为 N．（剩余电池容量的40%用于提供克服阻力做功）。
深圳市2021-2022学年第一学期期末九年级物理模拟卷
参考答案与试题解析
一．选择题（共8小题）
1．吃在中国，味在四川，成都是一个能留住你的胃也能留住你的心的城市。下列由川菜烹调所联想到的物理知识正确的是（ ）
A．蒸馒头时燃料的化学能转化成的内能越多，能量转化效率越低
B．炒回锅肉主要是通过热传递的方式增大肉的内能
C．刚出锅的鱼香茄子非常烫手，因为高温的鱼香茄子含有的热量多
D．远处能闻到火锅的鲜香味，这与雾霾现象一样能说明分子在不停地做无规则运动
【解答】解：
A、当燃料质量相同时，其能量转化效率越高；
B、炒回锅肉时主要是通过热传递的方法增加肉的内能；
C、热量是过程量，故C错误；
D、雾霾现象不是分子运动，故D错误。
故选：B。
2．如图所示，甲、乙，丙、丁是单缸内燃机一个工作循环的四个冲程（ ）
A．该内燃机四个冲程正确的顺序是丙、甲、丁、乙
B．该内燃机每秒完成20次做功冲程
C．汽油机在压缩冲程中对气体的压缩程度比柴油机更高
D．甲、乙、丁三个冲程是靠飞轮的惯性完成的
【解答】解：A、甲图中两个气门都关闭，是压缩冲程，
乙图是进气门打开，排气门关闭，是吸气冲程，
丙图中进气门关闭，排气门打开，是排气冲程，
丁图中两个气门都关闭，火花塞点火，是做功冲程，
所以，该内燃机一个工作循环有四个冲程正确的顺序是乙、甲、丁、丙；
B、由题知＝40r/s，所以该内燃机每秒完成20次做功冲程；
C、汽油机和柴油机的构造相似，柴油机在压缩冲程中对气体的压缩程度更高，故C错误；
D、图丁是做功冲程，甲、乙、丙三个冲程是靠飞轮的惯性完成的。
故选：B。
3．下列关于导体和绝缘体的说法中正确的是（ ）
A．用铜丝做导线是因为铜内部有大量自由电子
B．导体容易导电是因为导体内部有大量自由电子
C．绝缘体不容易导电是因为绝缘体内部几乎没有电荷
D．绝缘体不容易导电是因为绝缘体内部几乎没有自由电子
【解答】解：
A、金属导电是由于金属里面有大量的自由电子，故A正确；
B、导体容易导电是因为导体内部有大量自由电荷、自由电子；
C、绝缘体不容易导电是因为绝缘体内部几乎没有自由电荷；
D、绝缘体不容易导电的原因是因为绝缘体内部几乎没有自由电荷，故D错误。
故选：A。
4．在如图所示的电路中，S闭合后，下列各种情况正确的是（ ）
A．电路中甲表和乙表可以同时是电流表
B．如果甲、乙、丙是电压表，当S1闭合后，U丙＞U乙
C．如果电路是并联电路，则乙表的示数小于丙表的示数
D．如果甲是电压表，乙、丙是电流表，S1断开形成串联电路
【解答】解：
A.电路中甲表和乙表同时是电流表时，电流从电源正极出发经甲，会造成电源短路；
B.如果甲、乙、丙是电压表1闭合后，甲电压表测R2两端的电压，乙电压表测R5两端的电压，丙电压表测电源两端的电压，U丙＞U乙，故B正确；
C.如果电路是并联电路，则甲是电压表，乙1断开，此时乙电流表测干路电流1支路的电流，由并联电路中干路电流等于各支路电流之和可知，故C错误；
D.如果甲是电压表，乙、丙电流表，S8断开时，R1与R2并列连接即为并联，甲电压表测电源两端的电压，丙电流表测R6支路的电流，故D错误。
故选：B。
5．如图是电阻甲和乙的I﹣U图象，小明对图象信息做出的判断，不正确的是（ ）
A．当甲两端电压为1.5V时，通过它的电流为0.3A
B．当乙两端电压为2.5V时，其阻值为5Ω
C．将甲和乙串联，若电流为0.3A，则它们两端的总电压为2V
D．将甲和乙并联，若电压为1V，则干路的电流为0.4A
【解答】解：
A．由图象可知，通过它的电流为0.3A；
B．由图象可知，通过的电流为3.5A，
由I＝可得乙＝＝＝2Ω；
C．将甲和乙串联，则通过两电阻的电流均为0.3A，
由图象可知此时U甲′＝3.5V、U乙′＝0.3V，
由串联电路中总电压等于各分电压之和可知，它们两端的电压：
U＝U甲′+U乙′＝1.5V+4.5V＝2V，故C正确；
D．若甲和乙并联，则它们两端的电压均为7V，
由图象可知此时I甲′＝0.2A、I乙′＝7.4A，
由并联电路中干路电流等于各支路电流之和可知，干路电流：
I＝I甲′+I乙′＝0.4A+0.4A＝4.6A，故D错误。
故选：D。
6．灯泡L标有“6V”字样，为探究其工作时的特点，小刚利用图甲所示的电路进行实验，滑动变阻器的规格为“30Ω 1A”，闭合开关后，直到电压表示数达到6V时为止。图乙是用获得的实验数据作出的I﹣U图象。下列判断正确的是（ ）
A．闭合开关，在移动滑片P的过程中，灯L的最小电阻为10Ω
B．变阻器的滑片P移到b端时，灯L正常发光
C．将灯L与10Ω的定值电阻串联接入电压为9V的电路，电阻每秒消耗电能为2.5J
D．将灯L与5Ω的定值电阻并联接入电压为6V电路，电路的总功率为7.2W
【解答】解：由电路图可知，灯泡L与滑动变阻器串联，电流表测电路中的电流。
A.由图乙可知，灯泡两端的电压分别为1V、6V时、3.5A，
由I＝的变形式R＝，灯泡的电阻依次为5Ω、10Ω，
则在移动滑片P的过程中，灯L的最小电阻为5Ω；
B.将滑动变阻器的滑片P从a端向右缓慢移动，直到电压表示数达到6V时为止，
由此可知，灯泡正常发光时滑片不一定位于b端，灯L不一定正常发光；
C.将灯L与R＝10Ω的定值电阻串联接入电压为9V的电路，
因串联电路中各处的电流相等，且总电压等于各分电压之和，
所以，由I＝，U′＝UL+ILR，即6V＝UL+IL×10Ω，
由图乙可知，当UL＝4V、IL＝0.6A时符合，
则电阻每秒消耗电能WR＝URIRt＝IL2Rt＝（0.4A）2×10Ω×1s＝4.5J，故C正确；
D.将灯L与R′＝5Ω的定值电阻并联接入电压为2V电路时，
因并联电路中各支路两端的电压相等，
所以，由图象可知L′＝0.6A，
通过定值电阻的电流IR′＝＝＝1.2A，
因并联电路中干路电流等于各支路电流之和，
所以，干路电流I′＝IL′+IR′＝0.6A+8.2A＝1.6A，
则电路的总功率P＝U′I′＝6V×1.7A＝10.8W，故D错误。
故选：C。
7．如图是探究电流通过导体时产生热量的多少与哪些因素有关的实验装置。两个透明容器中密封着等量的空气，下列说法正确的是（ ）
A．U形管液面高度变化是因为U形管中液体的温度发生了变化
B．图甲所示的装置可以用来探究电流通过电阻产生的热量跟电流大小的关系
C．图乙所示的装置可以用来探究电流通过电阻产生的热量跟电阻大小的关系
D．通电后，乙图中A、B电阻产生的热量之比是4：1
【解答】解：A、电流通过导体产生的热量被容器中空气吸收，体积变大，并不是因为U形管中液体的温度发生了变化；
B、在甲装置中，通过他们的电流与通电时间相同，因此是探究电流产生的热量与电阻大小的关系；
C、在乙装置中，根据串并联电路的电流特点可知，而两容器中的电阻丝的阻值和通电时间相同，故C错误；
D、乙装置中，再与A电阻串联A＝IB+IC，三个电阻的阻值相同，因此由欧姆定律可知，IB＝IC＝I，
则IA＝2I，乙图中A＝＝＝，故D正确。
故选：D。
8．如图所示是正常连接家庭电路的一部分。下列说法正确的是（ ）
A．导线B与大地之间的电压为220V
B．试电笔插入三孔插座的左插孔，氖管将发光
C．电饭煲接入三孔插座后与电冰箱是串联的
D．站在地上的人接触a处金属部分会触电
【解答】解：
如图所示是正常连接家庭电路的一部分，开关接在导线A上，导线B是零线，
A、火线和零线间的电压为220V，则导线B与大地之间的电压为0V；
B、插座的左孔接零线，所以试电笔插入三孔插座的左插孔时氖管不发光，故B错误；
C、由图可知，且电饭煲与电冰箱工作时互不影响，故C错误；
D、站在地上的人接触a处金属部分，所以会触电。
故选：D。
二．多选题（共5小题）
9．质量相同的甲、乙两种物质从固态开始加热，它们在相同的时间内吸收的热量相等，加热时间都为6分钟，下列说法正确的是（ ）
A．甲在0～3min内温度升高，内能增加，比热容不变
B．甲是晶体，乙是非晶体
C．在4～6min内，甲的内能保持不变
D．在固态时，甲的比热容小于乙的比热容
【解答】解：
A、甲在0～3min内还没有开始熔化，比热容不变；
B、在加热一定时间后，故能判断甲是晶体，可能还没达到熔点，故甲可以判断但乙无法判断；
C、在7～6min内，内能增加；
D、在相同时间内吸收的热量相同1＝50℃﹣20℃＝30℃，乙升高的温度为△t7＝40℃＝20℃＝20℃，可知，△t越大比热容c就越小，故D正确。
故选：AD。
10．如图欲使滑动变阻器调节灯泡发光的强弱，图中的四种接法中正确的是（ ）
A． B．
C． D．
【解答】解：
A．分析电路可知，所以可以改变灯的亮度；
B．分析电路可知，所以当滑片移动时不能灯的亮度；
C．分析电流可知，当移动滑片时不能改变接入电路的电阻，故C错误；
D．分析电路可知，当移动滑片时能改变接入电路的电阻，故D正确。
故选：AD。
11．如图所示电路中，电源电压保持不变，闭合开关S后，过了一会儿，灯L变亮，则下列判断正确的是（ ）
A．R0短路 B．R1断路
C．电流表示数变大 D．电压表示数变大
【解答】解：
（1）如果R0短路，电路为R1与L并联，电压表测量电源电压，由欧姆定律可知，灯泡两端电压变大，灯泡变亮，D符合题意；
（2）如果R5断路，则灯泡与R0串联，电路电阻增大，电流表示数变小，R0两端电压变小；因串联电路两端电压等于各部分电压之和，即电压表示数变大，故B符合题意。
故选：BD。
12．如图所示电路中，电源电压保持不变，当开关S闭合后，小灯泡正常发光。若已知滑动变阻器R的规格是“15Ω 1A”，灯泡L标有“2.5V 1.25W”字样（不考虑灯泡电阻随温度的变化），电压表量程0～3V要保证电路安全开关闭合后。下列说法正确的是（ ）
A．电源电压为4V
B．电路消耗的最大功率3W
C．小灯泡的最小功率为0
D．电流表的示数变化范围0.2A～0.5A
【解答】解：由图可知：灯泡与滑动变阻器串联，电压表测灯泡的电压。
A、由P＝UI可得额＝＝＝0.5A；
由于滑动变阻器允许的最大电流为3A，电流表的量程为0～0.2A；
由I＝可得：滑动变阻器两端的电压：U滑＝I最大R滑＝0.5A×5Ω＝1.5V，
因串联电路两端电压等于各部分电压之和，所以电源电压：U＝UL+U滑＝5.5V+1.8V＝4V，故A正确；
B、电路消耗的最大功率：P最大＝UI最大＝4V×7.5A＝2W，故B错误；
C、灯泡的电阻：RL＝＝＝5Ω；
已知电压表量程为0～7V．则当电压表示数为3V，此时电路中的电流最小；
因串联电路的总电压等于各分电阻的两端电压之和，所以灯泡两端的电压：UL′＝U﹣U滑最大＝4V﹣6V＝1V，
电路中的最小电流：Imin＝＝＝0.2A，
滑动变阻器连入电路的电阻：R滑最大＝＝＝15Ω；
灯泡的最小功率：PL最小＝UL′I最小＝2V×0.2A＝2.2W；故C错误；
D、由于电流表测量电路中电流，故D正确。
故选：AD。
13．（双选）如图所示是家庭电路的一部分，关于生活用电，下列说法不正确的是（ ）
A．导线A与大地之间的电压为220V
B．给手机边充电边打电话是完全安全可行的
C．断开开关，站在地上的人用手接触a点会触电
D．当电路中电流过大时，漏电保护器会迅速切断电流
【解答】解：由图知，开关接在导线A上，B是零线，
A、火线和零线间的电压为220V，导线B与大地之间的电压为0；
B、手机充电时接打电话，有发生爆炸的可能，故B错误；
C、断开开关，使火线通过人体与大地接通，故C正确；
D、漏电保护器一般是在电路发生对地漏电现象时才会自动跳闸，故D错误。
故选：BD。
三．作图题（共2小题）
14．按下图所示的电路图，用笔画线连接好相应的实物电路。
【解答】解：左图中，两灯串联，S2与灯L1并联，S5控制整个电路，根据电路图连接实物图
15．家庭电路安装各个电路元件时，不但要考虑各元件能否正常工作，更要考虑使用的安全性。请用笔画线代替导线将图中开关和电灯、三孔插座接入电路
【解答】解：首先辨别上面三根线分别为火线、零线和地线。
（1）灯泡的接法：火线先进入开关，再进入灯泡顶端的金属点，这样在断开开关时能切断火线。
（2）三孔插座的接法：上孔接地线；左孔接零线。如图所示：
四．实验探究题（共2小题）
16．某同学在“探究不同物质吸热情况”的实验中，将水和煤油分别装在两个相同的烧杯中，用两个相同的酒精灯加热
（1）图甲是这位同学的实验装置，其中有一处明显错误，请指出错误之处： 没有控制液体的质量相同 ；
（2）纠正错误后继续实验，加热过程中某时刻水的温度如图乙所示为 27 ℃；
（3）实验中用 加热时间 表示物质吸热的多少；
（4）某同学根据记录的实验数据，绘制了如图丙所示的温度随时间变化关系的图象，由图象可知 水 吸热能力强。已知水的比热容为4.2×103J/（kg•℃），则煤油的比热容为 2.1×103 J/（kg•℃）。
【解答】解：（1）要探究不同物质的吸热能力，需要控制液体的质量相同，液体的体积相同，根据m＝ρV知液体的质量不相同；
（2）图中温度计的分度值为1℃，温度计的示数为27℃；
（3）根据转换法，加热过程中；
（4）①根据图象分析可知，加热相同的时间，根据比较吸热能力的第2种方法；
②由图乙可以看出，升高40℃，煤油要3分钟，煤油吸热的热量是水的 ，
根据Q吸＝cmΔt可知，在质量和升高温度相同的情况下吸正比，故煤油的比热容是：
c煤油＝×4.3×103J/（kg•℃）＝2.4×103J/（kg•℃）。
故答案为：（1）没有控制液体的质量相同；（2）27； ；（4）水3。
17．小明同学在“测量定值电阻阻值”的实验中，设计了如图甲所示的电路图。电源电压为4.5V。请完成下列问题。
（1）甲图中有一条导线连接错误，请在连接错误的导线上画上“×”，并用笔画线将错误改正过来。
（2）在此实验中，滑动变阻器除了可以保护电路还具有 改变定值电阻两端电压 的作用。
（3）调节滑动变阻器进行多次测量，某次测量时电压表示数如图所示，此时电流表示数为0.2Ax＝ 9 Ω。小明把这一次的测量所得的阻值作为最后的结果；你认为不合适的原因是： 实验次数少，结果不准确 。
（4）小明做完以上实验之后，利用图丙所示电路图测量未知电阻Rx的阻值。
①当只闭合S1时，电流表的示数为I1；
②当闭合S1、S2时，电流表的示数为I2；
③未知电阻Rx的表达式为：Rx＝ 。
【解答】解：（1）由电路图知，电流表与灯泡并联，
电流表与电压表连接错误，电压表应与灯泡并联，电路如图所示：
（2）在此实验中，滑动变阻器除了可以保护电路外，得出多组数据；
（3）闭合开关，移动滑片P到某一点时，电压表示数如图乙所示，分度值为0.1V，
由欧姆定律可得电阻值为：
R＝＝＝9Ω；
在此实验中，为减小实验误差，只根据一次测量数据求出的电阻值作为最后的结果误差较大；
（4）①当只闭合S1时，电流表的示数为I6，此时两电阻串联，电流表测量电路中的电流1（R+Rx），
②当闭合S1、S8时，电流表的示数为I2，此电路为Rx的简单电路，电流表测量电路中的电流电源电压为：U＝I2Rx，
根据电源电压不变知：I5（R+Rx）＝I2Rx，
未知电阻Rx的表达式为：Rx＝。
故答案为：（1）见上图；（2）改变定值电阻两端电压；实验次数少；（4）③。
五．计算题（共2小题）
18．五一期间，小明爸爸利用家中汽车进行了自驾旅游，汽车以120km/h的速度匀速行驶了2h3kg/m3，汽油热值q＝4.6×107J/kg小明从物理书上了解到汽油机的效率约为30%。求：
（1）16L汽油完全燃烧放出的热量。
（2）汽车发动机输出的有用功。
（3）汽车匀速行驶过程中所受的阻力。
【解答】解：
（1）消耗的汽油体积：V＝16dm3＝16×10﹣3m3
根据ρ＝可知3kg/m3×16×10﹣6m3＝12kg，
汽油完全所释放的热量：Q放＝mq＝4.3×107J/kg×12kg＝5.52×103J；
（2）发动机的效率为30%，由η＝得
W有＝ηQ放＝5.52×108J×30%＝7.656×108J；
（3）汽车行驶的路程：
s＝vt＝120km/h×2h＝240km＝2.4×105m，
由W＝Fs可知，汽车牵引力：F＝＝，
因汽车匀速行驶，所受的阻力：f＝F＝690N。
答：（1）16L汽油完全燃烧放出的热量为3.52×108J；
（2）汽车发动机输出的有用功为1.656×107J；
（3）汽车匀速行驶过程中所受的阻力是690N。
19．如图是一电动机提升物体的示意图，电源电压为120伏。电动机将一个质量为50千克的物体1秒内匀速上提0.9米，电路中的电流为5安培，（g取10牛/千克）
（1）求该电动机工作1秒钟所产生的电热。
（2）求电动机线圈阻值。
（3）当该重物上升到一定高度时，电动机的转子突然被卡住，为什么这种情况下电动机容易烧坏？
【解答】解：
（1）由题意可知电动机1s消耗的电能：W＝UIt＝120V×5A×8s＝600J，
消耗电能转化成的机械能对物体做功，所以转化成的机械能：W机＝Gh＝mgh＝50kg×10N/kg×0.9m＝450J，
所以转化成的内能，即产生电热：Q＝W﹣W机＝600J﹣450J＝150J；
（2）由Q＝I4Rt可得，电动机线圈阻值：
R＝＝＝6Ω；
（3）电动机被卡住时，电动机可看成是纯电阻电路，将电能全部转化为内能，所以容易烧坏。
答：（1）该电动机工作2秒钟所产生的电热为150J。
（2）电动机线圈阻值为6Ω。
（3）电动机被卡住时，电动机可看成是纯电阻电路，将电能全部转化为内能，所以容易烧坏。
六．综合能力题（共1小题）
20． 小明每天关注着疫情的发展，在我国渐渐接近尾声时，在国外突然传来噩耗，小明就想，虽然还是发展中国家，很快抑制住了病毒的蔓延，而且我们国家用最少的损失、最短的时间来完成这项艰巨的任务，怎么也会让病毒如果嚣张地蔓延呢？小明越来越觉得祖国的强大，于是他又接着想看看我们的国家现在到底有多厉害，对它产生了兴趣，就去问物理老师
智能机器人有相当发达的“大脑”，具备形形色色的内部信息传感器和外部信息传感器，如视觉、听觉、触觉、嗅觉。此外，通过电动机使手、脚、鼻子、触角等动起来。
智能机器人能用人类语言同操作者对话，能调整自己的动作以达到操作者所提出的全部要求。机器人往往使用熔点为200℃的玻璃钢作外壳，有着其他材质不可替代的优点。智能机器人的电源主要有钠硫电池、镍镉电池、锂电池等。
随着智能机器人技术的不断发展和成熟，它将走进千家万户，服务人们的生活。
某款机器人
锂电池
电压
24V
容量
10A•h
电动机
额定电压
24V
额定功率
120W
（1）锂电池充电时的能量转化形式为：电能转化为 化学 能。
（2）关于智能机器人，下列说法中是正确的是 C 。
A．智能机器人的效应器通过电动机使手、脚等动起来时，是将机械能转化为电能
B．温度为200℃的玻璃钢一定是液态
C．智能机器人通过嗅觉能闻到外界的各种气味，说明分子在做无规则的运动
D．智能机器人能与人语音对话，说明了电磁波能传递能量。
（3）某智能机器人站着发射超声波，经过0.02s后收到障碍物的回波，则“小骏”与障碍物间的距离约为 3.4 m．该智能机器人靠底座轮子驱动，其驱动电动机的具体参数如表所示，若该智能机器人的驱动电动机线圈电阻为0.2Ω 5 W．（设超声波在空气中的传播速度为340m/s）
（4）若当剩余电量减为电池容量的10%时，该智能机器人会主动寻找充电器充电，则充满电后至下一次自动充电前 1.8 h．为确保该智能机器人能顺利返回充电，假设需要充电时离充电器最远路程不能超过600m，则该智能机器人返回过程中受到的水平阻力为 57.6 N．（剩余电池容量的40%用于提供克服阻力做功）。
【解答】解：（1）锂电池属于化学电池，充电时的能量转化形式为：电能转化为化学能。
（2）A、智能机器人的效应器通过电动机使手，是将电能转化为机械能；
B、熔点为200℃的玻璃钢可能为液态，也可能为固液共存；
C、智能机器人通过嗅觉能闻到外界的各种气味，故C正确；
D、智能机器人能与人语音对话，故D错误。
故选：C。
（3）某智能机器人站着发射超声波传播到障碍物所用的时间：
t＝t总＝×0.02s＝8.01s，
由速度公式得，智能机器人与障碍物间的距离：
s＝vt＝340m/s×0.01s＝3.7m；
由表中数据，根据P＝UI
I＝＝＝5A，
电动机正常工作下的发热功率：
P＝I2r＝（7A）2×0.2Ω＝5W。
（4）机器人正常工作时的电流I＝5A，
充满电后的电池容量Q2＝10Ah，下一次自动充电前的电池容量Q2＝ηQ1＝10%×10Ah＝3Ah，
消耗的电池容量Q＝Q1﹣Q2＝10Ah﹣2Ah＝9Ah，
由I＝得，连续正常工作的最长时间：
t＝＝＝1.8h；
电池充满电后储存的电能为：
W＝UIt＝24V×10A×3600s＝4.64×105J；
由题意可得，智能机器人返回过程中克服摩擦力做的功为：
W返＝40%W剩＝40%×10%×W＝40%×10%×8.64×106J＝34560J，
由W＝Fs＝fs得，智能机器人返回过程中受到的水平阻力：
f＝＝＝57.6N。
故答案为：（1）化学；（2）C；5；（4）8.8。
声明：试题解析著作权属所有，未经书面同意，不得复制发布
日期：2021/12/25 16:44:59；用户：思考乐中学部；邮箱：zhangmian@qq.com；学号：21487918
相关试卷
广东省深圳市2021-2022学年九年级上学期期末物理模拟卷（word版 含答案）： 这是一份广东省深圳市2021-2022学年九年级上学期期末物理模拟卷（word版 含答案），共34页。
广东省深圳市2021-2022学年九年级上学期期末物理模拟卷 七（word版 含答案）： 这是一份广东省深圳市2021-2022学年九年级上学期期末物理模拟卷 七（word版 含答案），共29页。试卷主要包含了如图所示是家庭电路的一部分等内容，欢迎下载使用。
广东省深圳市2021-2022学年上学期九年级物理期末模拟卷（word版 含答案）： 这是一份广东省深圳市2021-2022学年上学期九年级物理期末模拟卷（word版 含答案），共30页。
