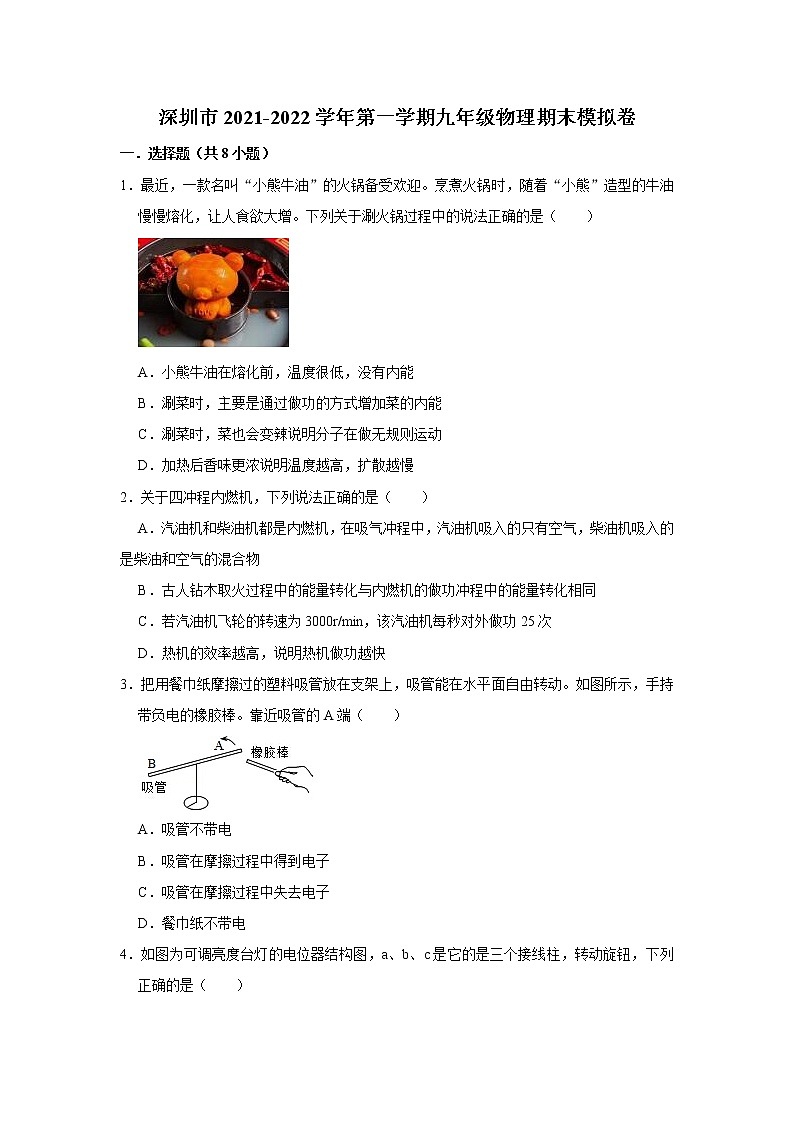

深圳市2021-2022学年第一学期九年级物理期末模拟卷
一．选择题（共8小题）
1．最近，一款名叫“小熊牛油”的火锅备受欢迎。烹煮火锅时，随着“小熊”造型的牛油慢慢熔化，让人食欲大增。下列关于涮火锅过程中的说法正确的是（　　）

A．小熊牛油在熔化前，温度很低，没有内能
B．涮菜时，主要是通过做功的方式增加菜的内能
C．涮菜时，菜也会变辣说明分子在做无规则运动
D．加热后香味更浓说明温度越高，扩散越慢
2．关于四冲程内燃机，下列说法正确的是（　　）
A．汽油机和柴油机都是内燃机，在吸气冲程中，汽油机吸入的只有空气，柴油机吸入的是柴油和空气的混合物
B．古人钻木取火过程中的能量转化与内燃机的做功冲程中的能量转化相同
C．若汽油机飞轮的转速为3000r/min，该汽油机每秒对外做功25次
D．热机的效率越高，说明热机做功越快
3．把用餐巾纸摩擦过的塑料吸管放在支架上，吸管能在水平面自由转动。如图所示，手持带负电的橡胶棒。靠近吸管的A端（　　）

A．吸管不带电
B．吸管在摩擦过程中得到电子
C．吸管在摩擦过程中失去电子
D．餐巾纸不带电
4．如图为可调亮度台灯的电位器结构图，a、b、c是它的是三个接线柱，转动旋钮，下列正确的是（　　）

A．电位器与灯泡并联
B．电位器的原理和滑动变阻器不同
C．若只将a、c接入电路，顺时针转动旋钮时灯泡变亮
D．若只将b、c接入电路，逆时针转动旋钮时灯泡变暗
5．某同学利用如图甲所示的电路进行实验，电源电压恒为3V，更换5个定值电阻Rx，得到如图乙所示的图像，以下有关叙述正确的是（　　）

A．该同学研究的是电流和电压的关系
B．实验中电压表的示数保持3V不变
C．多次实验是为了求平均值，以减小实验误差
D．将Rx从5Ω换成10Ω后，应将滑片P向右移
6．小明家上次查看电能表示数为，本次查看时电能表读数如图所示，则下列说法正确的是（　　）

A．他家在这段时间内消耗的电能为992kW•h
B．电能表是测量电功率的仪表
C．这个电能表的测量值是以“J”为单位
D．若只让一个标有“220V，1000W”的电热水器正常工作20min，则电能表的圆盘转1200转
7．图甲是通过小灯泡L的电流与其两端电压的关系图象。现将小灯泡L与电阻R连入如图乙所示的电路中。闭合开关S，小灯泡的实际功率为1.8W，电压表示数为3V。下列结果正确的是（　　）
①电源电压为9V
②电阻R的阻值为10Ω
③电路消耗的总功率为2.7W
④通过电阻R的电流为0.6A

A．只有①②③正确 B．只有②③④正确
C．只有①③正确 D．只有②④正确
8．下列有关电学常识的说法正确的是（　　）
A．楼道的照明电路中，用压敏元件和光敏元件制作的声、光控制开关串联后和灯泡组成并联电路
B．由欧姆定律可知，当通过某导体的电流越大时这个导体的电阻就越小
C．使用测电笔时，手应接触笔尾的金属体，绝对不能接触前端的金属杆
D．为了满足用户同时使用多种用电器的需要，厂家生产了一种排列了大量插孔的插座，既方便又安全
二．多选题（共5小题）
9．用相同的电加热器分别对质量相等的A和B两种液体加热（不计热量损失），如图是A和B的温度随加热时间变化的图象，下列说法正确的是（　　）

A．A的比热容与B的比热容之比为2：1
B．加热相同的时间，B吸收的热量较多
C．A和B升高相同的温度，A吸收的热量较多
D．B物质更适宜做机车发动机的冷却液
10．如图所示电路，电源电压保持不变，闭合开关S，已知电阻R1、滑动变阻器R2中仅有一个出现了故障。则电路中的故障可能是（　　）

A．定值电阻R1断路 B．定值电阻R1短路
C．滑动变阻器R2断路 D．滑动变阻器R2短路
11．如图甲所示的电路中电源电压为4.5V且恒定不变。电流表的量程为0～0.6A，电压表的量程为0～3V，小灯泡的额定电压为2.5V。图乙为小灯泡的I﹣U图像，下列说法中正确的是（　　）

A．该电路的最大功率为2.7W
B．小灯泡的最小功率为0.6W
C．滑动变阻器功率的最大值为0.9W
D．滑动变阻器的阻值取值范围为4Ω～7.5Ω
12．如图所示是“探究电流通过导体时产生热量的多少与哪些因素有关”的实验装置。两个透明容器中密封着等量的空气，下列说法不正确的是（　　）

A．U形管液面高度变化是因为容器中气体热胀冷缩的缘故
B．通电后透明容器中气体的内能增大是通过做功的方式改变的
C．图乙所示的装置是直接用来探究电流通过导体产生的热量多少跟电阻大小的关系
D．图甲中，通电一段时间后左右两边容器内电阻产生的热量之比是1：2
13．如图所示，电工师傅用检验灯泡L0（灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况。当S闭合后，再分别闭合S1、S2、S3时（四只灯泡均标有220V，40W字样），下列说法正确的是（　　）

A．只闭合S、S1时，L0不亮，说明该支路断路
B．只闭合S、S2时，L0正常发光，说明该支路短路
C．只闭合S、S3时，L0正常发光，用试电笔检测A点氖管发光
D．只闭合S，S3时，L0发光呈暗红色，每个灯泡的实际功率为20W
三．作图题（共2小题）
14．在如图所示的电路中，有导线尚未连接，请用笔画线代替导线将电路连接完整。要求：闭合开关S后，电压表示数变大，电流表的示数变小。

15．家庭电路安装各个电路元件时，不但要考虑各元件能否正常工作，更要考虑使用的安全性。请用笔画线代替导线将图中开关和电灯、三孔插座接入电路

四．实验探究题（共2小题）
16．在“探究煤油和食用油吸热能力”的实验中，请回答：

（1）为方便探究，研究对象煤油和食用油应满足的条件是：二者初温和 　 　相同。
（2）如图所示，除装置图中的器材外，还需要的器材有 　 　和 　 　。
（3）实验中煤油和食用油吸热多少是通过 　 　来反映的。
（4）实验中收集到的数据如表：

升高5℃加热时间/min
升高10℃加热时间/min
升高20℃加热时间/min
煤油
3
7
15
食用油
2
5
11
对比所收集到的实验数据分析发现：若煤油和食用油加热相同时间，　 　升高的温度高，二者在升高相同的温度时，　 　需要加热的时间长。由此可得探究的实验结论是 　 　。物理学中，物质的这种特性用比热容这个物理量来描述。
（5）本实验所采用的研究方法有 　 　（写一种即可）。

17．如图甲所示是“测量小灯泡的电功率”的实验电路，器材有：6V电源一个，额定电压2.5V小灯泡（电阻约10Ω），电流表和电压表各一个，滑动变阻器A“50Ω 2A”和滑动变阻器B“10Ω 1A”各一个，导线若干。

（1）通过估算，要测量小灯泡额定电功率，应选用的滑动变阻器是　 　（选填“A”或“B”）。
（2）移动滑动变阻器滑片至某位置时，电压表示数为1V，电流表的示数如图乙所示　 　W；要使灯泡正常发光，滑片P应该向　 　端移动，灯泡的额定功率为　 　W。
（3）如图丙所示是通过灯泡的电流跟两端电压的关系。当加在该灯泡两端的电压为额定电压的一半时，灯泡的实际功率P实　 　P额（选填“＞”、“＜”或“＝”）
（4）另一小组用“伏安法”测量一个未知电阻R的阻值时，发现电压表损坏。他们选用一个阻值已知的电阻R1，重新设计电路如图丁所示。实验中，他们先将导线C端接到电流表“﹣”接线柱上，此时电流表读数为I1，接着　 　，此时电流表读数为I2，则R的阻值为　 　（用已知字母表示）。
五．计算题（共2小题）
18．某型号汽车在车型测试中，在一段平直公路上以80km/h的速度匀速行驶了6km，消耗汽油1.2L3kg/m3，汽油的热值为4.5×107J/kg，假设汽油完全燃烧汽油机的效率为30%，求该型号汽车在以此速度行驶过程中：
（1）汽油完全燃烧放出多少热量？
（2）汽车受到的阻力是多大？
19．如图为某品牌全自动豆浆机的主要结构图。该豆浆机的主要技术参数如下表。
额定电压
220V
电机功率
180W
加热功率
800W
容量
1000mL
为了测量豆浆机实际消耗的电能，小潘关闭家中其他用电器，将浸泡好的适量黄豆和水放入豆浆机杯内，开始计时，并记录电能表上发光二极管闪烁的次数。豆浆机按“①加热→②预打浆→③加热→④打浆→⑤煮浆→⑥防溢延煮”的程序正常工作直至豆浆机发出声光报警，整个过程用时20 min，电能表上发光二极管闪烁了320imp （imp表示电能表指示灯闪烁次数）；而②、④为电机单独间歇工作，此过程中电机累计工作时间为2 min
（1）消耗的总电能；
（2）电热丝实际加热的时间；
（3）电热丝和电机都不工作的时间。

六．综合能力题（共1小题）
20．阅读下列短文，回答问题。
热敏电阻温度计
热敏电阻是用半导体材料制成的电阻，其阻值随温度的变化而变化，如图甲所示为某型号热敏电阻的实物图，称为负温度系数热敏电阻：阻值随温度升高而变大的，称为正温度系数热敏电阻，叫做热敏电阻温度计。
如图乙所示为热敏电阻R1的阻值随温度t变化的图象（为方便计算，已将图线作了近似处理）。图丙是用R1做测温探头的某热敏电阻温度计的电路图，其中电源电压可在0.60V～1.20V之间调节，R2为定值电阻，阻值为100Ω．该电路工作原理是：当保持通过R1的电流不变时，R1两端的电压随电阻均匀变化（即随温度均匀变化），故只需将电压表V1表盘的刻度改成相应的温度刻度，就可以直接从V1表盘上读出温度值。测量时，将R1放入待测温度处，闭合开关，调节电源电压2表的示数保持0.20V不变（即电路中的电流保持2mA不变），再从V1表盘上读出待测温度t。

（1）热敏电阻R1是　 　（选填“正”或“负”）温度系数热敏电阻。在标准大气压下，将R1放入冰水混合物中时，R1的阻值是　 　Ω。
（2）测温时，保持R2两端电压为0.20V，R1两端的电压随温度升高而　 　（选填“变大”“变小”或“不变”）。
（3）某次测温时，V1表盘上显示的温度是20℃，此时电源电压为　 　V。
（4）该热敏电阻温度计测量温度的范围为　 　℃。

深圳市2021-2022学年第一学期九年级物理期末模拟卷
参考答案与试题解析
一．选择题（共8小题）
1．最近，一款名叫“小熊牛油”的火锅备受欢迎。烹煮火锅时，随着“小熊”造型的牛油慢慢熔化，让人食欲大增。下列关于涮火锅过程中的说法正确的是（　　）

A．小熊牛油在熔化前，温度很低，没有内能
B．涮菜时，主要是通过做功的方式增加菜的内能
C．涮菜时，菜也会变辣说明分子在做无规则运动
D．加热后香味更浓说明温度越高，扩散越慢
【解答】解：
A、任何物体在任何时候都具有内能，虽然温度很低，故A错误；
B、涮菜时、温度升高，故B错误；
C、涮菜时，故C正确；
D、加热后香味更浓，分子无规则运动越快，故D错误。
故选：C。
2．关于四冲程内燃机，下列说法正确的是（　　）
A．汽油机和柴油机都是内燃机，在吸气冲程中，汽油机吸入的只有空气，柴油机吸入的是柴油和空气的混合物
B．古人钻木取火过程中的能量转化与内燃机的做功冲程中的能量转化相同
C．若汽油机飞轮的转速为3000r/min，该汽油机每秒对外做功25次
D．热机的效率越高，说明热机做功越快
【解答】解：A、柴油机和汽油机都属于内燃机，汽油机吸入的是空气和汽油的混合物，故A错误；
B、钻木取火是对物体做功，将机械能转化为内能，故B错误；
C、四冲程汽油机的飞轮转速为3000r/min＝50r/s，因为飞轮转2圈，所以飞轮转50圈，故C正确；
D、热机的效率越高说明用来做有用功的能量占燃料完全燃烧产生的能量之比越大，功率和效率没有关系。
故选：C。
3．把用餐巾纸摩擦过的塑料吸管放在支架上，吸管能在水平面自由转动。如图所示，手持带负电的橡胶棒。靠近吸管的A端（　　）

A．吸管不带电
B．吸管在摩擦过程中得到电子
C．吸管在摩擦过程中失去电子
D．餐巾纸不带电
【解答】解：
A、把带负电的橡胶棒靠近吸管A端时，说明吸管A端与橡胶棒带的是同种电荷，吸管A端也带负电；
BCD、吸管与餐巾纸摩擦，说明吸管得到了电子，故B正确。
故选：B。
4．如图为可调亮度台灯的电位器结构图，a、b、c是它的是三个接线柱，转动旋钮，下列正确的是（　　）

A．电位器与灯泡并联
B．电位器的原理和滑动变阻器不同
C．若只将a、c接入电路，顺时针转动旋钮时灯泡变亮
D．若只将b、c接入电路，逆时针转动旋钮时灯泡变暗
【解答】解：
A．电位器串联在电路中能改变电路中电流的大小，故A错误；
B．转动旋钮滑片在弧形电阻丝上同向滑动时，从而改变了电路中的电流，就改变了灯泡的亮暗，故B错误；
C．若只将a，电位器的全部电阻丝都接入电路，所以不能改变灯泡的亮度；
D．若只将b，滑片右边的电阻丝接入电路，电位器接入电路的电阻变大，灯泡变暗。
故选：D。
5．某同学利用如图甲所示的电路进行实验，电源电压恒为3V，更换5个定值电阻Rx，得到如图乙所示的图像，以下有关叙述正确的是（　　）

A．该同学研究的是电流和电压的关系
B．实验中电压表的示数保持3V不变
C．多次实验是为了求平均值，以减小实验误差
D．将Rx从5Ω换成10Ω后，应将滑片P向右移
【解答】解：A、根据控制变量法x，即改变电阻的大小，研究的是电流与电阻的关系；
B、由图中数据知：电阻的电压为：U＝IR＝0.5A×7Ω＝﹣﹣﹣﹣﹣﹣＝0.1A×25Ω＝3.5V，故B错误；
C、多次实验是为了得出普遍性的规律；
D、将Rx从5Ω换成10Ω后，电阻变大，电压表示数变大，故应增大变阻器分得的电压，应将滑片P向右移。
故选：D。
6．小明家上次查看电能表示数为，本次查看时电能表读数如图所示，则下列说法正确的是（　　）

A．他家在这段时间内消耗的电能为992kW•h
B．电能表是测量电功率的仪表
C．这个电能表的测量值是以“J”为单位
D．若只让一个标有“220V，1000W”的电热水器正常工作20min，则电能表的圆盘转1200转
【解答】解：
A、他家在这段时间内消耗的电能W＝8633.5kW•h﹣8543.2kW•h＝90.6kW•h；
B、电能表是测量消耗电能的仪表，故B错误；
C、电能表是测量消耗电能的仪表，故C错误。
D、3600r/（kW•h）表示电路中每消耗1kW•h的电能，
只让一个标有“220V 1000W”的电热水器正常工作20min，其消耗的电能为W＝Pt＝lkW×kW•h；
则电能表的圆盘转过的圈数：N＝kW•h×3600r/（kW•h）＝1200r。
故选：D。
7．图甲是通过小灯泡L的电流与其两端电压的关系图象。现将小灯泡L与电阻R连入如图乙所示的电路中。闭合开关S，小灯泡的实际功率为1.8W，电压表示数为3V。下列结果正确的是（　　）
①电源电压为9V
②电阻R的阻值为10Ω
③电路消耗的总功率为2.7W
④通过电阻R的电流为0.6A

A．只有①②③正确 B．只有②③④正确
C．只有①③正确 D．只有②④正确
【解答】解：闭合开关，R和L串联。
①小灯泡的实际功率为1.8W，从图甲且根据P＝UI可知，灯泡两端的电压为2V，则R两端的电压为3V，故①正确；
④通过灯泡的电流为0.3A，则通过R的电流也为0.3A；
②根据欧姆定律可知R＝＝＝10Ω；
③电路消耗的总功率P＝UI＝7V×0.3A＝6.7W，故③正确；
故只有①②③正确。
故选：A。
8．下列有关电学常识的说法正确的是（　　）
A．楼道的照明电路中，用压敏元件和光敏元件制作的声、光控制开关串联后和灯泡组成并联电路
B．由欧姆定律可知，当通过某导体的电流越大时这个导体的电阻就越小
C．使用测电笔时，手应接触笔尾的金属体，绝对不能接触前端的金属杆
D．为了满足用户同时使用多种用电器的需要，厂家生产了一种排列了大量插孔的插座，既方便又安全
【解答】解：
A、楼道中的声光控开关，有声响时；环境光线很明亮时，光线较暗时；说明两个开关共同作用控制一个灯泡、灯泡需要串联连接，则灯泡被短路。 故A错误；
B、电阻是导体本身阻碍电流的性质、材料和横截面积、它两端的电压无关；
C、使用测电笔时，千万不能接触笔尖金属体或前端的金属杆；
D、多个大功率用电器同时使用一个插座易造成电流过大。故D错误。
故选：C。
二．多选题（共5小题）
9．用相同的电加热器分别对质量相等的A和B两种液体加热（不计热量损失），如图是A和B的温度随加热时间变化的图象，下列说法正确的是（　　）

A．A的比热容与B的比热容之比为2：1
B．加热相同的时间，B吸收的热量较多
C．A和B升高相同的温度，A吸收的热量较多
D．B物质更适宜做机车发动机的冷却液
【解答】解：AB、用相同的电加热器分别对质量相等的A和B两种液体加热，吸收的热量相同；
由图可知，A的比热容为：＝，
B的比热容为：＝，
则A的比热容与B的比热容之比为：cA：cB＝＝2：1，B错误；
C、由图可知，A的加热时间更长，故C正确；
D、已知cA：cB＝5：1，即B的比热容小于A的比热容，相同质量的A物质和B物质相比，A物质的比热容较大，即A物质更适宜做机车发动机的冷却液。
故选：AC。
10．如图所示电路，电源电压保持不变，闭合开关S，已知电阻R1、滑动变阻器R2中仅有一个出现了故障。则电路中的故障可能是（　　）

A．定值电阻R1断路 B．定值电阻R1短路
C．滑动变阻器R2断路 D．滑动变阻器R2短路
【解答】解：由图可知，电阻R1、滑动变阻器R2串联，电流表测量电路中的电流，电压表V2测量R1两端的电压；
由题知，闭合开关S，且电阻R1、滑动变阻器R4中仅有一个出现了故障；
A、若电阻R1断路，两个电压表与电源之间是接通的；因电压表的电阻很大，电流表无示数，故A符合题意；
B、若电阻R1短路，电压表V6也被短路而无示数；电压表V通过导线接在电源上，二者都有示数，故B符合题意；
CD、若滑动变阻器断路1无示数，电流表无示数，电压表有示数；
若滑动变阻器短路，两个电压表都测电源的电压；电流表测通过电阻R1的电流，也有示数；故CD不符合题意。
故选：AB。
11．如图甲所示的电路中电源电压为4.5V且恒定不变。电流表的量程为0～0.6A，电压表的量程为0～3V，小灯泡的额定电压为2.5V。图乙为小灯泡的I﹣U图像，下列说法中正确的是（　　）

A．该电路的最大功率为2.7W
B．小灯泡的最小功率为0.6W
C．滑动变阻器功率的最大值为0.9W
D．滑动变阻器的阻值取值范围为4Ω～7.5Ω
【解答】解：闭合开关，L和R串联，电压表测量R两端的电压。
AC、小灯泡的额定电压为2.5V，电流表的量程为3～0.6A，此时滑动变阻器接入电路的阻值最小小＝＝＝8ΩR＝URI大＝（4.5V﹣2.5V）×0.8A＝1W＞0.7W，故C错误；
根据P＝UI可知电路的最大功率P大＝UI大＝4.5V×2.5A＝2.25W，故A错误；
BD、根据串联分压特点和欧姆定律可知，电路中的电流最小，
则小灯泡两端的电压UL′＝6.5V﹣3V＝8.5V，从图乙可知此时通过灯泡的电流为0.8A，
此时滑动变阻器接入电路的电阻最大，为R大＝＝＝7.5Ω，故D正确；
小灯泡的最小功率PL小＝UL′I小＝8.5V×0.8A＝0.6W，故B正确；
故选：BD。
12．如图所示是“探究电流通过导体时产生热量的多少与哪些因素有关”的实验装置。两个透明容器中密封着等量的空气，下列说法不正确的是（　　）

A．U形管液面高度变化是因为容器中气体热胀冷缩的缘故
B．通电后透明容器中气体的内能增大是通过做功的方式改变的
C．图乙所示的装置是直接用来探究电流通过导体产生的热量多少跟电阻大小的关系
D．图甲中，通电一段时间后左右两边容器内电阻产生的热量之比是1：2
【解答】解：
A、电流通过导体产生热量的多少不能直接观察，即可以通过液面高度差的变化来反映，故A正确；
B、电流通过电阻丝时，电能转化为内能，空气会吸收电阻丝的热量，故B错误；
C、在乙装置中，根据串联电路的电流特点可知，即I右＝I左；两个5Ω的电阻并联，根据并联电路的电流特点知I左＝I1+I5，两电阻的阻值相等，则支路中电流相等1＝I2，所以右边容器中通过电阻的电流是左边容器中通过电阻的电流的一半，即这是研究电流产生的热量与电流的关系；
D、甲实验，电流和通电时间相同4Rt可知，右侧电阻产生热量是左侧电阻产生热量的2倍，故D正确。
故选：BC。
13．如图所示，电工师傅用检验灯泡L0（灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况。当S闭合后，再分别闭合S1、S2、S3时（四只灯泡均标有220V，40W字样），下列说法正确的是（　　）

A．只闭合S、S1时，L0不亮，说明该支路断路
B．只闭合S、S2时，L0正常发光，说明该支路短路
C．只闭合S、S3时，L0正常发光，用试电笔检测A点氖管发光
D．只闭合S，S3时，L0发光呈暗红色，每个灯泡的实际功率为20W
【解答】解：
A、只闭合S、S1时，L0不亮，电路中无电流，故A正确；
B、只闭合S、S7时，L0正常发光，说明L0两端的电压为220V，则说明L7出现了短路现象，故B正确；
C、只闭合S，S3时，若L0正常发光，说明L6出现了短路现象，试电笔检测A点，则氖管不发光；
D、只闭合S、S3时，L0发光呈暗红色，说明L4两端的电压要小于电源电压，由于四只灯泡均标有220V，则根据串联电路的电压规律可知，则实际功率为额定功率的，即实际功率为40W×，故D错误。
故选：AB。
三．作图题（共2小题）
14．在如图所示的电路中，有导线尚未连接，请用笔画线代替导线将电路连接完整。要求：闭合开关S后，电压表示数变大，电流表的示数变小。

【解答】解：经分析可知，滑动变阻器和定值电阻串联，电流表串联在电路中，
电源是由两节干电池串联组成的，其电压为3V，电流表的量程可选0～5.6A，
滑动变阻器的左下方接线柱串联在电路中时，滑片P向右移动，电压表的示数变大，
实物电路图的连接如下图所示：

15．家庭电路安装各个电路元件时，不但要考虑各元件能否正常工作，更要考虑使用的安全性。请用笔画线代替导线将图中开关和电灯、三孔插座接入电路

【解答】解：首先辨别上面三根线分别为火线、零线和地线。
（1）灯泡的接法：火线先进入开关，再进入灯泡顶端的金属点，这样在断开开关时能切断火线。
（2）三孔插座的接法：上孔接地线；左孔接零线。如图所示：

四．实验探究题（共2小题）
16．在“探究煤油和食用油吸热能力”的实验中，请回答：

（1）为方便探究，研究对象煤油和食用油应满足的条件是：二者初温和 　质量　相同。
（2）如图所示，除装置图中的器材外，还需要的器材有 　秒表　和 　天平　。
（3）实验中煤油和食用油吸热多少是通过 　加热时间　来反映的。
（4）实验中收集到的数据如表：

升高5℃加热时间/min
升高10℃加热时间/min
升高20℃加热时间/min
煤油
3
7
15
食用油
2
5
11
对比所收集到的实验数据分析发现：若煤油和食用油加热相同时间，　食用油　升高的温度高，二者在升高相同的温度时，　煤油　需要加热的时间长。由此可得探究的实验结论是 　煤油的吸热能力大于食用油的吸热能力　。物理学中，物质的这种特性用比热容这个物理量来描述。
（5）本实验所采用的研究方法有 　控制变量法（转换法）　（写一种即可）。

【解答】解：（1）根据比较吸热能力的两种方法，要控制不同物质的质量相同，还要求质量相同；
（2）根据转换法，通过加热时间的长短来比较吸热多少，除装置图中的器材外；
（3）根据转换法，实验中煤油和食用油吸热多少是通过加热时间来反映的；
（4）对比三次所收集到的实验数据发现：若煤油和食用油加热相同时间，如5min，煤油升高的温度不到10℃，食用油升高的温度高；
二者在每次升高相同的温度时，煤油加热时间长，根据比较吸热能力的第一种方法；
（5）由（1）知此实验用到了控制变量法，由（2）（3）知此实验用到了转换法。
故答案为：（1）质量；（2）秒表；（3）加热时间；煤油；（5）控制变量法（转换法）。
17．如图甲所示是“测量小灯泡的电功率”的实验电路，器材有：6V电源一个，额定电压2.5V小灯泡（电阻约10Ω），电流表和电压表各一个，滑动变阻器A“50Ω 2A”和滑动变阻器B“10Ω 1A”各一个，导线若干。

（1）通过估算，要测量小灯泡额定电功率，应选用的滑动变阻器是　A　（选填“A”或“B”）。
（2）移动滑动变阻器滑片至某位置时，电压表示数为1V，电流表的示数如图乙所示　0.2　W；要使灯泡正常发光，滑片P应该向　左　端移动，灯泡的额定功率为　0.75　W。
（3）如图丙所示是通过灯泡的电流跟两端电压的关系。当加在该灯泡两端的电压为额定电压的一半时，灯泡的实际功率P实　＞　P额（选填“＞”、“＜”或“＝”）
（4）另一小组用“伏安法”测量一个未知电阻R的阻值时，发现电压表损坏。他们选用一个阻值已知的电阻R1，重新设计电路如图丁所示。实验中，他们先将导线C端接到电流表“﹣”接线柱上，此时电流表读数为I1，接着　将导线C端接到电流表“3”接线柱上　，此时电流表读数为I2，则R的阻值为　　（用已知字母表示）。
【解答】解：（1）灯泡正常工作时的电压UL＝2.5V，小灯泡电阻约为10Ω，
则小灯泡正常工作时的电流约为：I＝＝＝0.25A；
根据串联电路的电压特点可知，灯泡L2正常发光时，滑动变阻器分压：U滑＝U﹣UL＝6V﹣2.4V＝3.5V，
滑动变阻器接入电路中的电阻约为：R滑＝＝＝14Ω＞6Ω；
（2）由图乙知，电流表的量程为0～0.6A，示数为0.2A；
灯泡的实际功率为：P实＝U实I实＝3.0V×0.4A＝0.2W；
要使灯泡正常发光，应使其两端的电压等于6.5V，将滑片向左端滑动；
根据图丙可知，小灯泡两端的电压为2.6V时，则灯泡的额定功率为：P额＝U额I额＝2.5V×5.23＝0.75W；
（3）当电阻不变时，由P＝，电压变为原来的一半，由于灯泡的电阻是变化的，功率减小，
故当小灯泡两端的实际电压为额定电压一半时，小灯泡的实际功率P实＞P额；
（4）将导线C端接到电流表“﹣”接线柱上，R1与R并联，此时电流表测干路总电流I3，
将导线C端接到电流表“3”接线柱上，R1与R并联，此时电流表测通过R3的电流I2，则定值电阻R1两端电压U3＝I2R1，因并联电路，故为电源电压U＝U6＝I2R1；
根据并联电路电流的特点得，通过R的电流为I＝I2﹣I2；
故电阻R的表达式为：R＝＝。
故答案为：（1）A；（2）4.2；左；（3）＞；。
五．计算题（共2小题）
18．某型号汽车在车型测试中，在一段平直公路上以80km/h的速度匀速行驶了6km，消耗汽油1.2L3kg/m3，汽油的热值为4.5×107J/kg，假设汽油完全燃烧汽油机的效率为30%，求该型号汽车在以此速度行驶过程中：
（1）汽油完全燃烧放出多少热量？
（2）汽车受到的阻力是多大？
【解答】解：（1）已知消耗汽油的体积为V＝1.2L，
消耗汽油的质量为：m＝ρV＝7.7×103kg/m6×1.2×10﹣8m3＝0.84kg，
则汽油完全燃烧放出的热量为：Q放＝qm＝2.5×107J/kg×3.84kg＝3.78×107J；
（2）已知汽油机的效率为η＝30%，
由η＝可知汽车牵引力做的功为：W＝Q放η＝6.78×107J×30%＝1.134×102J，
由W＝Fs可知汽车的牵引力为：F＝＝＝1890N，
由二力平衡的条件可知汽车受到的阻力为：f＝F＝1890N。
答：（1）汽油完全燃烧放出3.78×107J热量；
（2）汽车受到的阻力是1890N。
19．如图为某品牌全自动豆浆机的主要结构图。该豆浆机的主要技术参数如下表。
额定电压
220V
电机功率
180W
加热功率
800W
容量
1000mL
为了测量豆浆机实际消耗的电能，小潘关闭家中其他用电器，将浸泡好的适量黄豆和水放入豆浆机杯内，开始计时，并记录电能表上发光二极管闪烁的次数。豆浆机按“①加热→②预打浆→③加热→④打浆→⑤煮浆→⑥防溢延煮”的程序正常工作直至豆浆机发出声光报警，整个过程用时20 min，电能表上发光二极管闪烁了320imp （imp表示电能表指示灯闪烁次数）；而②、④为电机单独间歇工作，此过程中电机累计工作时间为2 min
（1）消耗的总电能；
（2）电热丝实际加热的时间；
（3）电热丝和电机都不工作的时间。

【解答】解：
（1）电能表上标有1600imp/kW•h字样，该过程中电能表上发光二极管闪烁了320imp，
豆浆机消耗的总电能：W＝kW•h＝0.2 8J；
（2）电动机消耗的电能：W 电动机＝P 电动机t 电动机＝180W×2×60 s＝2.16×107J，
电热丝消耗的电能：W 电热丝＝W﹣W 电动机＝7.2×104J﹣2.16×104J＝5.984×105J，
由 P＝，电热丝工作的时间：t＝＝；
（3）整个过程用时20 min＝1200s，
电热丝和电机都不工作的时间：t＝1200 s﹣120 。
答：（1）消耗的总电能为7.2×105J；
（2）电热丝实际加热的时间为14.55min；
（3）电热丝和电机都不工作的时间为2.45min。
六．综合能力题（共1小题）
20．阅读下列短文，回答问题。
热敏电阻温度计
热敏电阻是用半导体材料制成的电阻，其阻值随温度的变化而变化，如图甲所示为某型号热敏电阻的实物图，称为负温度系数热敏电阻：阻值随温度升高而变大的，称为正温度系数热敏电阻，叫做热敏电阻温度计。
如图乙所示为热敏电阻R1的阻值随温度t变化的图象（为方便计算，已将图线作了近似处理）。图丙是用R1做测温探头的某热敏电阻温度计的电路图，其中电源电压可在0.60V～1.20V之间调节，R2为定值电阻，阻值为100Ω．该电路工作原理是：当保持通过R1的电流不变时，R1两端的电压随电阻均匀变化（即随温度均匀变化），故只需将电压表V1表盘的刻度改成相应的温度刻度，就可以直接从V1表盘上读出温度值。测量时，将R1放入待测温度处，闭合开关，调节电源电压2表的示数保持0.20V不变（即电路中的电流保持2mA不变），再从V1表盘上读出待测温度t。

（1）热敏电阻R1是　负　（选填“正”或“负”）温度系数热敏电阻。在标准大气压下，将R1放入冰水混合物中时，R1的阻值是　520　Ω。
（2）测温时，保持R2两端电压为0.20V，R1两端的电压随温度升高而　变小　（选填“变大”“变小”或“不变”）。
（3）某次测温时，V1表盘上显示的温度是20℃，此时电源电压为　0.92　V。
（4）该热敏电阻温度计测量温度的范围为　2.5℃～40　℃。
【解答】解：（1）由图乙可知，热敏电阻R1的阻值随温度的升高而变小，为负温度系数热敏电阻；
在标准大气压下，将R1放入冰水混合物中时，热敏电阻R3的温度为0℃，其阻值为520Ω；
（2）测温时，保持R2两端电压为6.20V时，电路中的电流保持2mA不变，
因热敏电阻R1的阻值随温度的升高而变小，
所以，由U＝IR可知，R7两端的电压变小，即R1两端的电压随温度升高而变小；
（3）由图乙可知，R1与t的关系为一次函数，设为R3＝kt+b，
把t＝0℃、R1＝520Ω和t＝30℃、R3＝280Ω代入可得：
520Ω＝k×0℃+b，280Ω＝k×30℃+b，
联立等式可得：k＝﹣8Ω/℃，b＝520Ω，
则R5＝﹣8（Ω/℃）×t+520Ω，
当V1表盘上显示的温度是20℃时，R4＝﹣8（Ω/℃）×20℃+520Ω＝360Ω，
此时V1的示数：
U7＝IR1＝2×10﹣2A×360Ω＝0.72V，
因串联电路中总电压等于各分电压之和，
所以，此时电源电压：
U＝U1+U2＝0.72V+0.20V＝5.92V；
（4）由题意可知，电源电压可在0.60V～1.20V之间调节，
当电源的电压U′＝7.60V时，热敏电阻两端的电压：
U1′＝U′﹣U2＝2.60V﹣0.20V＝0.40V，
此时热敏电阻的阻值：R7′＝＝＝200Ω，
由R1＝﹣8（Ω/℃）×t+520Ω可得，t′＝40℃；
当电源的电压U″＝7.20V时，热敏电阻两端的电压：
U1″＝U″﹣U2＝8.20V﹣0.20V＝1.00V，
此时热敏电阻的阻值：R5″＝＝＝500Ω，
由R1＝﹣8（Ω/℃）×t+520Ω可得，t″＝5.5℃，
所以，该热敏电阻温度计测量温度的范围为2.5℃～40℃。
故答案为：（1）负；520；（3）0.92。
声明：试题解析著作权属所有，未经书面同意，不得复制发布
日期：2021/12/25 17:21:58；用户：思考乐中学部；邮箱：zhangmian@qq.com；学号：21487918
