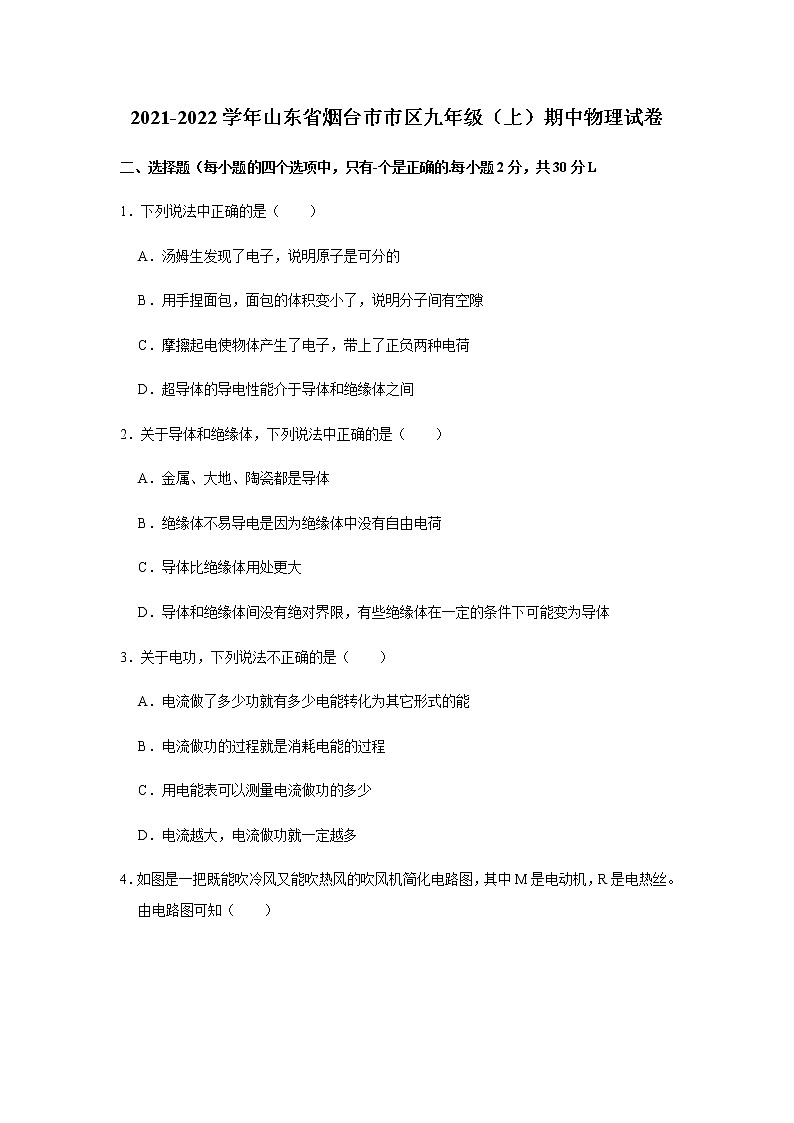

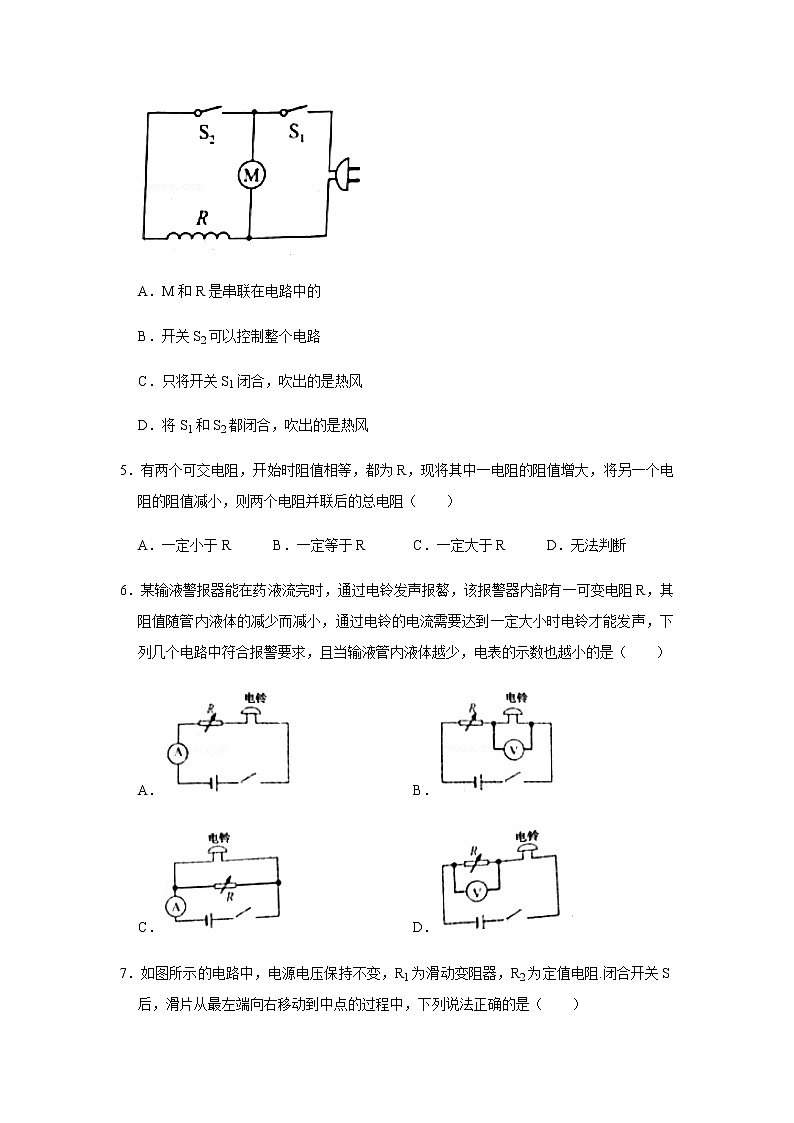

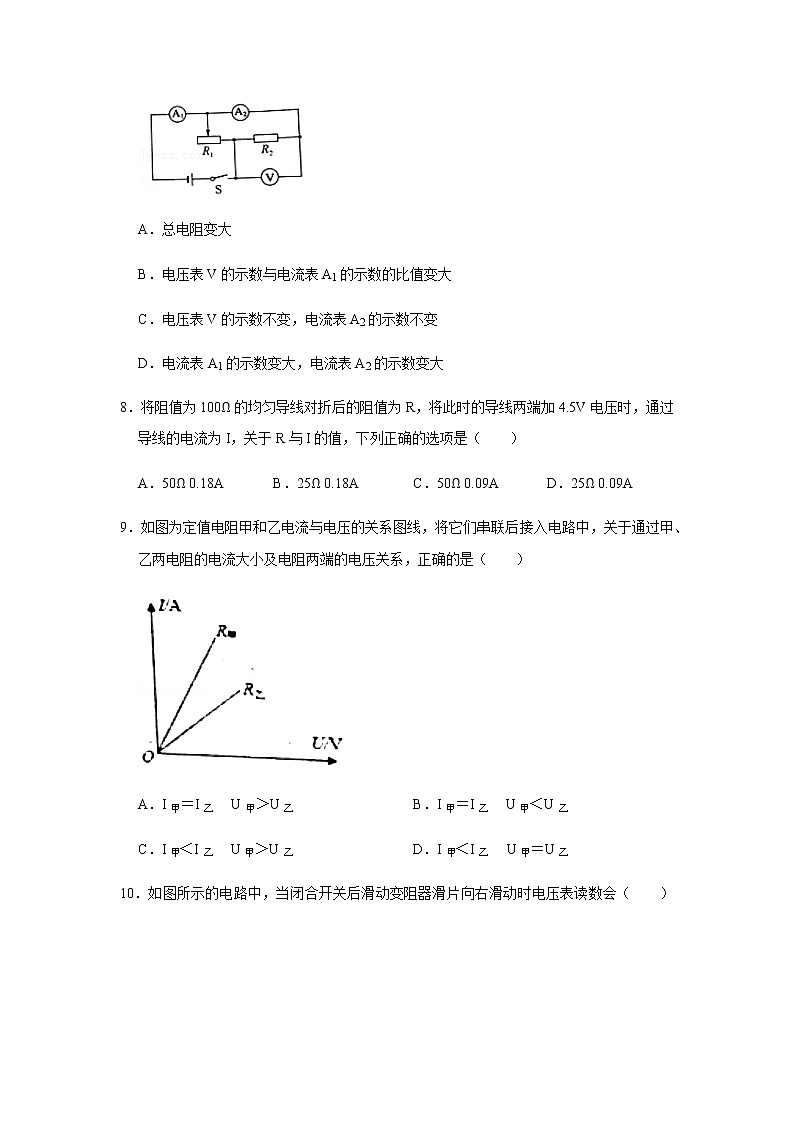

2021-2022学年山东省烟台市市区九年级（上）期中物理试卷二、选择题（每小题的四个选项中，只有-个是正确的.每小题2分，共30分L1．下列说法中正确的是（　　）A．汤姆生发现了电子，说明原子是可分的 B．用手捏面包，面包的体积变小了，说明分子间有空隙 C．摩擦起电使物体产生了电子，带上了正负两种电荷 D．超导体的导电性能介于导体和绝缘体之间2．关于导体和绝缘体，下列说法中正确的是（　　）A．金属、大地、陶瓷都是导体 B．绝缘体不易导电是因为绝缘体中没有自由电荷 C．导体比绝缘体用处更大 D．导体和绝缘体间没有绝对界限，有些绝缘体在一定的条件下可能变为导体3．关于电功，下列说法不正确的是（　　）A．电流做了多少功就有多少电能转化为其它形式的能 B．电流做功的过程就是消耗电能的过程 C．用电能表可以测量电流做功的多少 D．电流越大，电流做功就一定越多4．如图是一把既能吹冷风又能吹热风的吹风机简化电路图，其中M是电动机，R是电热丝。由电路图可知（　　）A．M和R是串联在电路中的 B．开关S2可以控制整个电路 C．只将开关S1闭合，吹出的是热风 D．将S1和S2都闭合，吹出的是热风5．有两个可交电阻，开始时阻值相等，都为R，现将其中一电阻的阻值增大，将另一个电阻的阻值减小，则两个电阻并联后的总电阻（　　）A．一定小于R B．一定等于R C．一定大于R D．无法判断6．某输液警报器能在药液流完时，通过电铃发声报贅，该报警器内部有一可变电阻R，其阻值随管内液体的减少而减小，通过电铃的电流需要达到一定大小时电铃才能发声，下列几个电路中符合报警要求，且当输液管内液体越少，电表的示数也越小的是（　　）A． B． C． D．7．如图所示的电路中，电源电压保持不变，R1为滑动变阻器，R2为定值电阻.闭合开关S后，滑片从最左端向右移动到中点的过程中，下列说法正确的是（　　）A．总电阻变大 B．电压表V的示数与电流表A1的示数的比值变大 C．电压表V的示数不变，电流表A2的示数不变 D．电流表A1的示数变大，电流表A2的示数变大8．将阻值为100Ω的均匀导线对折后的阻值为R，将此时的导线两端加4.5V电压时，通过导线的电流为I，关于R与I的值，下列正确的选项是（　　）A．50Ω 0.18A B．25Ω 0.18A C．50Ω 0.09A D．25Ω 0.09A9．如图为定值电阻甲和乙电流与电压的关系图线，将它们串联后接入电路中，关于通过甲、乙两电阻的电流大小及电阻两端的电压关系，正确的是（　　）A．I甲＝I乙　 U甲＞U乙 B．I甲＝I乙　 U甲＜U乙 C．I甲＜I乙　 U甲＞U乙 D．I甲＜I乙　 U甲＝U乙10．如图所示的电路中，当闭合开关后滑动变阻器滑片向右滑动时电压表读数会（　　）A．变大 B．变小 C．不变 D．先变小后变大11．如图所示，电源电压保持不变。只闭合开关S1，电流表和电压表均有示数.若再闭合开关S2，下列说法正确的是（　　）A．电压表示数与电流表示数的比值变小 B．电压表示数与电流表示数的比值不变 C．电流表示数变大，电压表示数变小 D．电流表示数变小，电压表示数不变12．某同学要把一个阻值为15Ω、正常工作电压为3V的灯泡接在6V的电源上使其正常工作，那么需给灯泡（　　）A．串联一只15Ω的电阻 B．并联一只15Ω的电阻 C．串联一只30Ω的电阻 D．并联一只30Ω的电阻13．利用如图所示的电路探究影响导体电阻大小的因素，演示板上固定有a、b、c、d四根合金丝，长度关系为La＝LbLcLd，横截面积关系为Sa＝Sb＝ScSd，其中a、c、d均为镍铬合金丝，b为锰铜合金丝。将导线P、Q分别接在同一根合金丝两端的接线柱上，下列说法正确的是（　　）A．选用a和b进行实验，可以探究导体电阻跟导体材料的关系 B．选用c和d进行实验，可以探究导体电阻跟导体长度的关系 C．选用a和c进行实验，可以探究导体电阻跟横截面积的关系 D．选用b和d进行实验，可以探究导体电阻跟导体材料的关系14．在“探究电流与电阻关系”实验中，某同学根据实验数据作出如图所示的图象。下列说法正确的是（　　）A．导体中的电流与导体的电阻成正比 B．电源至少选用3节新干电池 C．换用2Ω电阻做实验时，需要更换电压表量程 D．多次实验是为了寻求普遍规律15．在如图所示的电路中，开关S闭合时，发现只有一盛灯发光，且电压表的示数为电源电压4.5V。产生这一现象的原因可能是（　　）A．灯L1短路 B．灯L2短路 C．灯L1断路 D．灯L2断路二、填空题（每小题3分，共15分）16．如何判断一个物体是否带电？我们可以采用如下几种方法。其中数字1、2、3空白处分别应该填写的内容是：　 　、　 　、　 　。17．两个相同的验电器A和B，A带正电，B不带电。用带有绝缘柄的金属棒把A和B连接起来，金属棒中将产生方向 　 　的瞬时电流，因为金属棒连接AB的瞬间，使AB间具有了瞬时 　 　，最终两个验电器的张角大小将 　 　。（相等或不等）18．小刚同学在家中进行科学实践活动，他断开了家里的其它用电器，只让空调工作，此时电能表的表盘如图所示。他观察到5min内电能表的表盘转过300转，则空调消耗的电能是 　 　，此时表盘示数变为 　 　。19．如图所示，若甲、乙均为电压表，闭合开关S，则两电压表的示数之比U甲：U乙＝5：2，则R1：R2＝　 　；若甲、乙均为电流表，断开开关S，则R1、R2为 　 　（选填“串联”或“并联”），两电流表的示数之比I甲：I乙＝　 　。20．材料、长度相同的两电阻R1和R2如图连接，则两个电阻大小关系是R1　 　R2，你判断的依据是 　 　；接上电源后，通过R1和R2的电流大小关系是I1　 　I2。（选填“大于”“等于”或“小于”）三、作图简答题（21题4分，22题5分，共9分）21．电控调光玻璃能根据光照强度自动调节玻璃的透明度。其原理是：光照增强，光敏电阻Rx阻值变小，施加于玻璃两端的电压降低，玻璃透明度下降，反之则玻璃透明度上升。若电源电压不变，还有一个定值电阻R0，请在虚线框中设计出符合要求的电话路图。光敏电阻和玻璃在电路中的符号如图所示。22．前面我们已经学习了很多测量仪器，学习测量仪器时的步骤和方法是有共性的。电压表是一种电学实验常用的测量仪器，请你用自己喜欢的方式写出或画出电压表与一般的测量仪器相比在学习、使用上有哪些共性和个性。要求一目了然、注重逻辑且具有一定的美感。四、实验探究题（23题6分，24题7分，25题9分，共22分）23．如图所示，在探究“并联电路的电流特点”的实验中，小明设计了如图甲电路进行实验：（1）实验中，小明应该选择两个小灯泡规格是 　 　（选填“相同”或“不相同”）的。（2）小明先将电流表接在L1所在的支路上，闭合开关，观察到灯L2发光，但灯L1不亮，电流表的示数为零，电路可能存在的故障是 　 　（选填“灯L1断路”或“灯L1短路”）。（3）排除故障后，他测出了L1支路上的电流I1＝0.8A，然后他把电流表依次接入电路分别测量出L2支路电流I2、干路电流I，两次测得的结果都如图丙所示，则I2＝　 　A、I＝　 　A。小明分析数据得出的结论是什么？（4）本次实验的不足之处是：　 　。24．用如图甲所示的电路探究“通过导体的电流与电压的关系”，电源电压为3V，定值电阻R的阻值为10Ω，滑动变阻器R′的最大阻值为20Ω。（1）用笔画线代替导线把图乙所示的实物图连接完整，要求滑片P向右移动时电流表示数变小。（2）闭合开关前将滑动变阻器的滑片调至B端的目的是 　 　。闭合开关，移动滑片，发现电流表无示数，电压表示数接近电源电压。若电路仅有一处故障，故障是 　 　。（3）排除故障后，调节滑动变阻器，记录数据如表。请在图丙所示的坐标纸中把未标出的两个点描出来并画出I﹣U图像。分析图像可得出分结论是什么？序号12345电压U/V1.22.02.22.42.8电流I/A0.120.200.220.240.28分析图像可得：电阻一定时，通过导体的电流与导体两端的电压成正比。（4）若探究“通过导体的电流与电阻的关系”，需要用到阻值为5Ω、10Ω、15Ω、20Ω、25Ω的电阻。将10Ω的电阻换成15Ω后，若保持电压表的示数为1.5V不变，应将滑动变阻器的滑片向 　 　端移动。换用25Ω的电阻进行实验时，发现无论怎样移动滑片，都无法使电压表的示数达到1.5V，原因是什么？25．在伏安法测量定值电阻阻值的实验中，电路图如图所示。（1）该实验的原理是什么？（2）小珍连接好电路后闭合开关，电压表、电流表指针均发生了较小偏转，但无论怎样移动变阻器的滑片，电压表、电流表示数都不再发生改变，原因可能是什么？（3）如图所示是其他两组同学根据测得数据作出的I﹣U图像，分析图像可知a、b谁的电阻大？依据是什么？（4）该实验进行了多次测量，测小灯泡的电阻时也进行了多次测量，都是多次测量，目的有什么不同？五、分析计算题（26题12分，27题12分，共24分）26．某用电器的内部电路可以简化成如图所示的电路。其中电阻R1的阻值为20Ω，R2的阻值为30Ω，电源电压不变为9V。则（1）请你分析计算正常情况下，该电路中电流表他达到的最大值和最小值分别为多少？（2）通电10分钟，电流通过该电路消耗的电能最大是多少？27．如图是小明自制的一种测定油箱内油面高度的装置。油量表是由量程为0～0.6A的电流表改装而成的，滑动变阻器R的最大阻值为20Ω，从油量表指针所指的刻度，就可以知道油箱内油面的高度。已知电源电压为12V，当油箱内油面高度最高时，R的金属滑片在最下端，油量表指针满偏：当油箱内没有油时，R全部接入电路，油量表的读数最小；当油箱内油面的高度降为最高油面一半时，滑片正好在R的中点。则（1）请你根据题目中给出的条件，通过计算获得的数据来说明该油量表的刻度是否均匀。（2）利用电流表或电压表与生活中的“滑动变阻器”以及定值电阻，加上电源、导线、开关等基本元件，设计油量表、身高测量仪等电路时，要达到仪表的刻度均匀，所设计的电路从本质上讲其实是一样的。请你试着在虚线框内画出此类问题的最简等效电路图。
