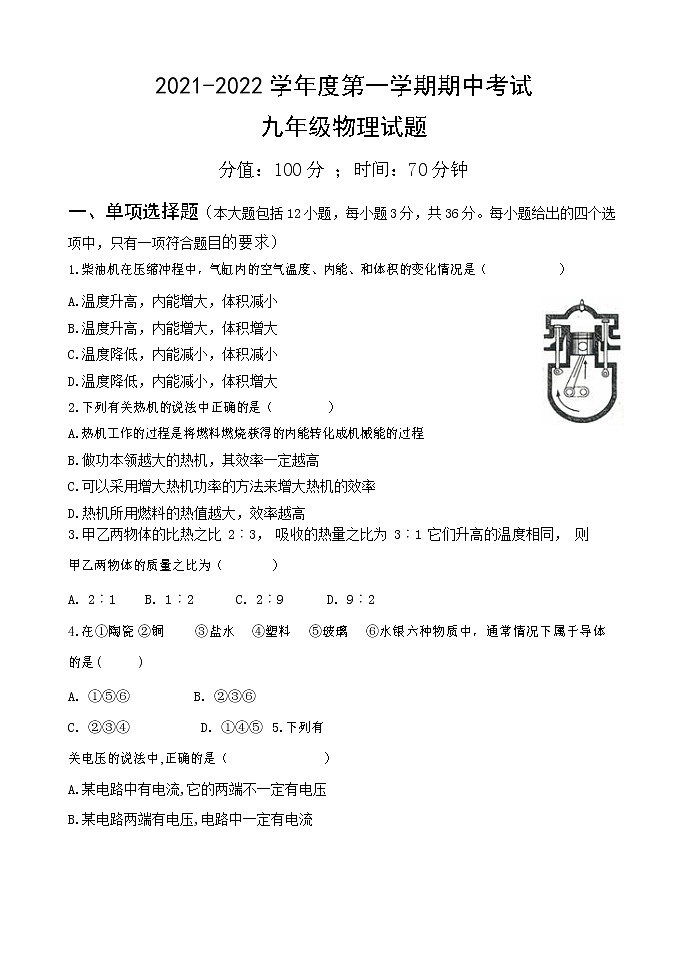

2021-2022 学年度第一学期期中考试

九年级物理试题

分值：100 分 ；时间：70 分钟

一、单项选择题（本大题包括 12 小题，每小题 3 分，共 36 分。每小题给出的四个选 项中，只有一项符合题目的要求）

1.柴油机在压缩冲程中，气缸内的空气温度、内能、和体积的变化情况是（ ）

A.温度升高，内能增大，体积减小

B.温度升高，内能增大，体积增大

C.温度降低，内能减小，体积减小

D.温度降低，内能减小，体积增大

2.下列有关热机的说法中正确的是（ ）

A.热机工作的过程是将燃料燃烧获得的内能转化成机械能的过程

B.做功本领越大的热机，其效率一定越高

C.可以采用增大热机功率的方法来增大热机的效率

D.热机所用燃料的热值越大，效率越高

3.甲乙两物体的比热之比 2︰3， 吸收的热量之比为 3︰1 它们升高的温度相同， 则 甲乙两物体的质量之比为（              ）

A. 2︰1 B. 1︰2 C. 2︰9 D. 9︰2

4.在①陶瓷 ②铜 ③盐水 ④塑料 ⑤玻璃 ⑥水银六种物质中，通常情况下属于导体 的是(              )

A. ①⑤⑥ B. ②③⑥

C. ②③④ D. ①④⑤ 5.下列有关电压的说法中,正确的是（ ） A.某电路中有电流,它的两端不一定有电压 B.某电路两端有电压,电路中一定有电流

C.自然界中,有的动物本身就可以产生电压,用来自卫

D.电源是提供电压的装置,不同的电源提供的电压一定是不相同的

6.如图所示,闭合开关后两灯均能发光,则 （ ）

A.甲为电流表,乙为电压表 B.甲为电压表,乙为电流表

C.甲、 乙均为电流表 D.甲、 乙均为电压表

7.如图所示，当闭合开关 S 时，发现灯不亮，电流表、电压表均

无示数。若电路故障只出现在灯 L 和变阻器 R中的一处，则下列判断正确的是 ( ) A.灯 L 短路

B.灯 L 断路

C.变阻器 R短路

D.变阻器 R断路

8.2013 年 1 月 1 日施行酒驾新规，酒驾五年禁驾。酒精测试仪可检测驾驶员是否酒后如图 所示是它的原理图。图中 R1 为定值电阻，酒精气体传感器 R2 的电阻值随酒精气体浓度的增 大而减小，如果驾驶员呼出的酒精气体浓度越大，那么测试仪的(     )

A. 电压表示数不变

B.电压表示数越大

C.通过传感器的电流越小 D.传感器两端的电压越大

9.如图所示的电路，电源电压保持不变。当开关 S 闭合，电路正常工作时，滑动变阻器的滑片 P 向右滑动的过程中，下列说法正确的是 (              )

A. 电路的总电阻减小

B. 电流表示数逐渐变大 C. 灯泡 L 变暗

D. 电压表示数不变

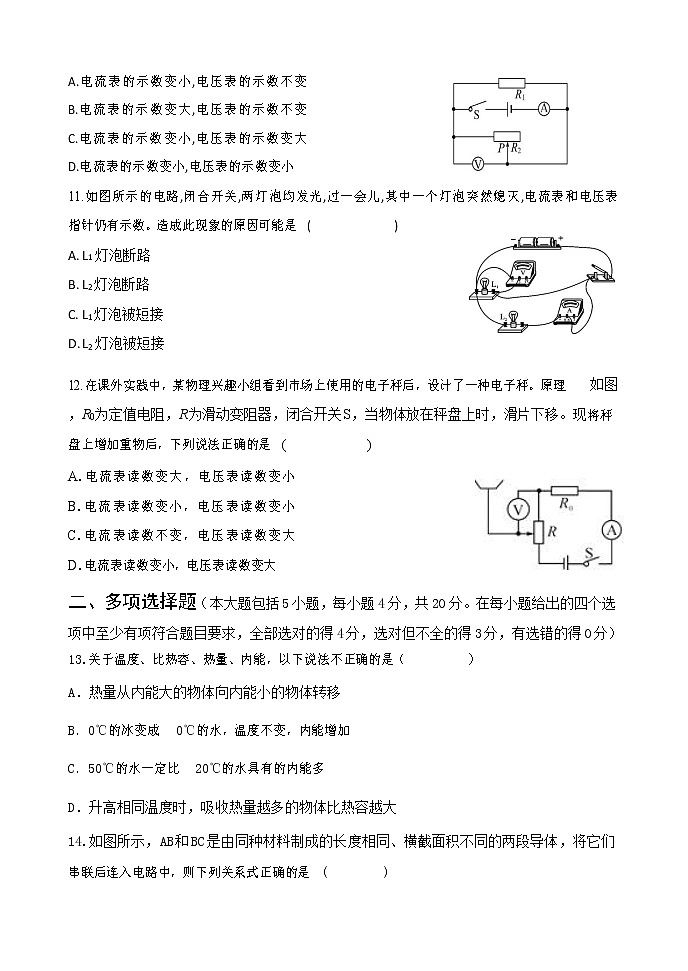

10.在如图所示的电路中,电源电压保持不变,当开关 S 闭合,滑动变阻器滑片 P 向右移动时,电 流表和电压表示数的变化分别为              (              )

A.电流表的示数变小,电压表的示数不变 B.电流表的示数变大,电压表的示数不变 C.电流表的示数变小,电压表的示数变大 D.电流表的示数变小,电压表的示数变小

11.如图所示的电路,闭合开关,两灯泡均发光,过一会儿,其中一个灯泡突然熄灭,电流表和电压表指针仍有示数。造成此现象的原因可能是(              )

A. L1 灯泡断路

B. L2 灯泡断路

C. L1 灯泡被短接

D. L2 灯泡被短接

12.在课外实践中，某物理兴趣小组看到市场上使用的电子秤后，设计了一种电子秤。原理如图，R0 为定值电阻，R 为滑动变阻器，闭合开关 S，当物体放在秤盘上时，滑片下移。现将秤盘上增加重物后，下列说法正确的是(              )

A.电流表读数变大，电压表读数变小 B.电流表读数变小，电压表读数变小 C.电流表读数不变，电压表读数变大 D.电流表读数变小，电压表读数变大

二、多项选择题（本大题包括 5 小题，每小题 4 分，共 20 分。在每小题给出的四个选

项中至少有项符合题目要求，全部选对的得 4 分，选对但不全的得 3 分，有选错的得 0 分） 13.关于温度、比热容、热量、内能，以下说法不正确的是（              ）

A．热量从内能大的物体向内能小的物体转移

B．0℃的冰变成  0℃的水，温度不变，内能增加

C．50℃的水一定比  20℃的水具有的内能多

D．升高相同温度时，吸收热量越多的物体比热容越大

14.如图所示，AB 和 BC 是由同种材料制成的长度相同、横截面积不同的两段导体，将它们 串联后连入电路中，则下列关系式正确的是(              )

A.I  AB=I BC B.R  AB =R  BC

C.I  AB>I  BC D.R  AB>R  BC

A B C

15.两个相同的验电器 A 和 B，使 A 带正电，B 不带电，用一根带有绝缘柄的金属棒把 A、B 连接起来，如图所示，瞬间（              ）

A.电流方向从B到A

B.电流方向从A到B

C.有电子从 B 向 A 移动

D.有电子从 A 向 B 移动

16.某同学希望比较电路中不同位置的电流大小，A1、A2   的示数都如图乙所示，只是所选量程不同。下列判断正确的是(              )

A.通过 L1 的电流为 2.5 A B.通过 L1 的电流为 0.5 A C.通过 L2 的电流为 0.5 A D.通过 L1 的电流为 2 A

17.为了参加创新大赛，小强运用所学电学知识，设计了一个电子身高测量仪，右图中定值电阻 R1=5 Ω，电源电压恒为 4.5 V，R2 规格为“15 Ω              0.5 A”，电压表量程为 0～3 V，电流表量程为 0～0.6 A。下列说法正确的是(              )

A.在被测身高增加时，电压表的示数变小

B.在被测身高增加时，电压表的示数变大

C.为了保证电路中各元件安全工作，变阻器接入电路的最小阻值是2.5Ω

D.为了保证电路中各元件安全工作，变阻器接入电路的最大阻值是10Ω

三、填空（每空 2 分，共 16 分）

18.在学完摩擦起电后，小明用毛皮摩擦过的橡胶棒靠近悬挂着的小轻塑料球，发现小球被吸引，则小球              （填“一定”或“不一定”）带电，若小球被排斥，则小球              （填 “一定”或“不一定”）带电。

19．一台四冲程汽油机，飞轮的转速为   2400r/min，则此汽油机每秒钟内完成    个冲 程，做了              次功。

20. 0.5A＝      uA； 2×104V＝      kV；4.6MΩ =      Ω

21.滑动变阻器通过改变                       来改变自身电阻。

四、作图与实验探究

22.根据下图所示的电路图，将图乙中的实物图用笔画线表示导线连接起来（2分）

23.在“探究并联电路的电流规律”实验中，某小组的同学在老师的指导下，设计了如图1

所示的电路图（6 分）

（1）电流表在使用时必须         （填“串联”或“并联”）在被测电路中

（2）小丽把电流表接入 A 点，当闭合开关时，发现电流指针如图 2 所示，出现这故障的原 因是              。

（3）连接正确后，测出三点的电流并记录数据，请将电流表的读数（如图丙）写入表格，数据记录

（4）分析上表的数据，可以得出结论是                                 。

24.某同学在做探究“电流与电阻的关系”实验时，请回答：（5分）

（1）完成实物图连接（P 向 A 端滑动时电流变大）。

（2）根据实物图在右侧画出其电路图。

（3）实验开始时，滑动变阻器的主要作用是＿＿＿＿

（4）实验开始后，滑动变阻器的主要作用是＿

（5）将电阻由 5Ω替换成 10Ω，闭合开关，滑动变阻器的滑片向   （选填 A 端或 B 端）

移动，直到电压表的示数与  5Ω时相同为止。

- +

C P D

A B

五、计算题（本大题包括 2 小题，共 15 分。解答时应写出必要的文字说明、公式和重 要的演算步骤，只写出最后答案的不能得分。）

25.（6 分）如图所示的电路中，电阻 R1 的阻值为 10Ω．闭合开关 S，

电流表 Al 的示数为 0．3A，电流表 A 的示数为0.5A．求：

（1）通过电阻 R2 的电流；

（2）电源电压；

（3）电阻 R2 的阻值。

26.（9 分）某课外活动小组需要对两只定值电阻 R1、R2 和一只滑动变阻器 R3 的电阻进行测 量，将这些元件连成如图所示的电路。闭合 S1，断开 S2，将滑动变阻器的阻值调到最大 时，电流表的示数为 0.2 A，电压表的示数为 2 V；若将 S1、S2 都闭合，将滑动变阻器的 阻值调到 0 时，电压表的示数为 6 V，电流表的示数为 0.9 A。求：

(1)R1 的阻值。 (2)R2 的阻值。

(3)滑动变阻器的最大阻值 R3。
