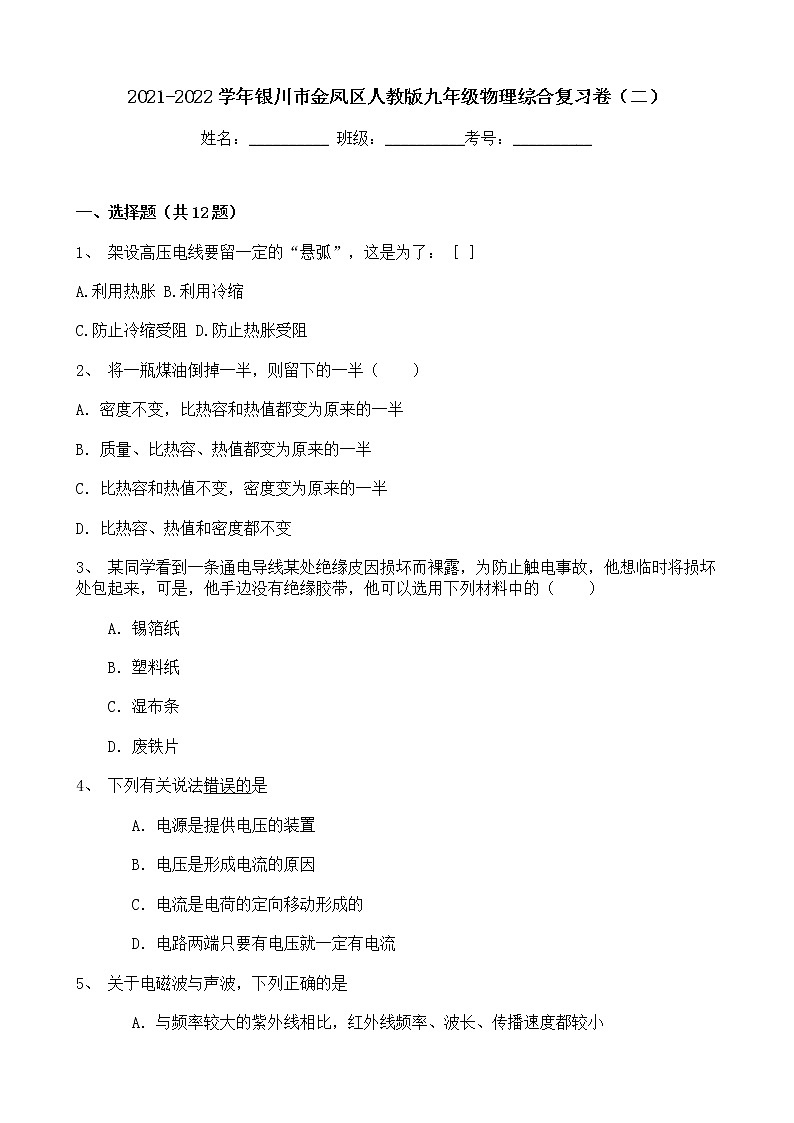

宁夏银川市金凤区2021-2022学年 九年级上学期期末综合复习物理试卷（二）（word版 含答案）
展开
这是一份宁夏银川市金凤区2021-2022学年 九年级上学期期末综合复习物理试卷（二）（word版 含答案），共14页。试卷主要包含了选择题，填空题，简答题，实验,探究题，计算题等内容，欢迎下载使用。
一、选择题（共12题）
1、 架设高压电线要留一定的“悬弧”，这是为了：［ ］
A.利用热胀 B.利用冷缩
C.防止冷缩受阻 D.防止热胀受阻
2、 将一瓶煤油倒掉一半，则留下的一半（ ）
A．密度不变，比热容和热值都变为原来的一半
B．质量、比热容、热值都变为原来的一半
C．比热容和热值不变，密度变为原来的一半
D．比热容、热值和密度都不变
3、 某同学看到一条通电导线某处绝缘皮因损坏而裸露，为防止触电事故，他想临时将损坏处包起来，可是，他手边没有绝缘胶带，他可以选用下列材料中的（ ）
A．锡箔纸
B．塑料纸
C．湿布条
D．废铁片
4、 下列有关说法错误的是
A．电源是提供电压的装置
B．电压是形成电流的原因
C．电流是电荷的定向移动形成的
D．电路两端只要有电压就一定有电流

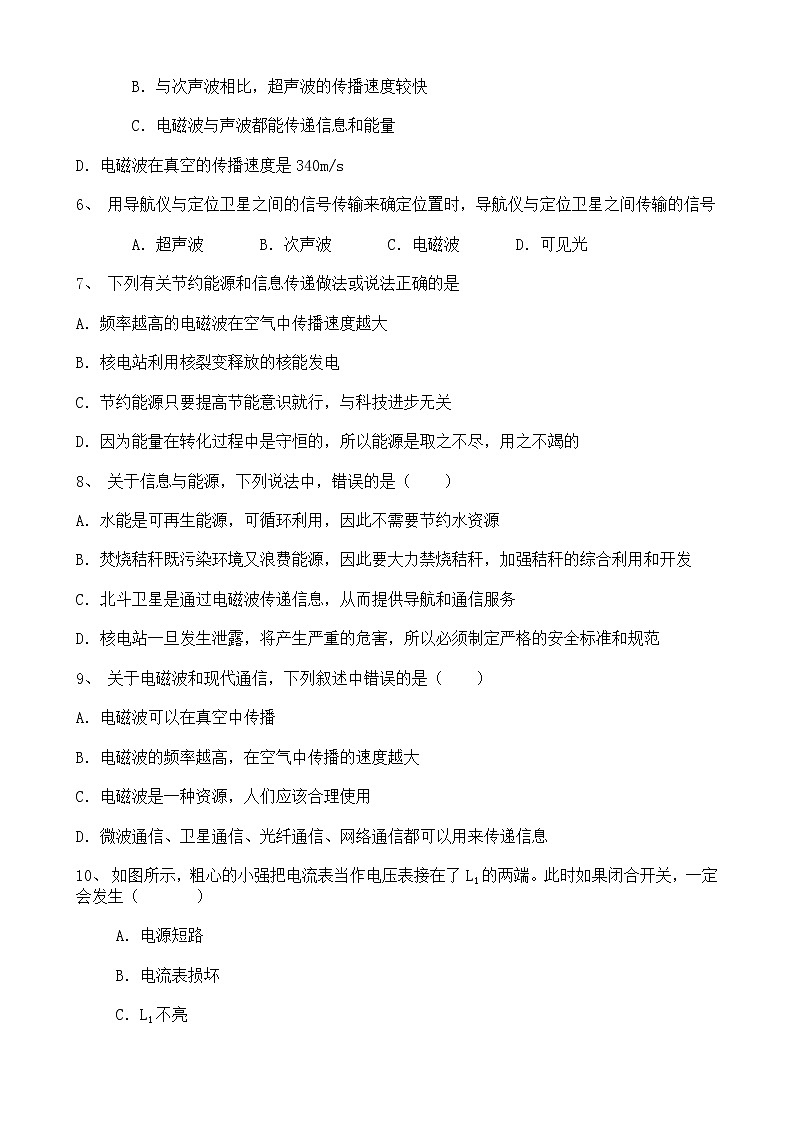

5、 关于电磁波与声波，下列正确的是
A．与频率较大的紫外线相比，红外线频率、波长、传播速度都较小
B．与次声波相比，超声波的传播速度较快
C．电磁波与声波都能传递信息和能量
D．电磁波在真空的传播速度是340m/s
6、 用导航仪与定位卫星之间的信号传输来确定位置时，导航仪与定位卫星之间传输的信号
A．超声波 B．次声波 C．电磁波 D．可见光
7、 下列有关节约能源和信息传递做法或说法正确的是
A．频率越高的电磁波在空气中传播速度越大
B．核电站利用核裂变释放的核能发电
C．节约能源只要提高节能意识就行，与科技进步无关
D．因为能量在转化过程中是守恒的，所以能源是取之不尽，用之不竭的
8、 关于信息与能源，下列说法中，错误的是（ ）
A．水能是可再生能源，可循环利用，因此不需要节约水资源
B．焚烧秸秆既污染环境又浪费能源，因此要大力禁烧秸秆，加强秸秆的综合利用和开发
C．北斗卫星是通过电磁波传递信息，从而提供导航和通信服务
D．核电站一旦发生泄露，将产生严重的危害，所以必须制定严格的安全标准和规范
9、 关于电磁波和现代通信，下列叙述中错误的是（ ）
A．电磁波可以在真空中传播
B．电磁波的频率越高，在空气中传播的速度越大
C．电磁波是一种资源，人们应该合理使用
D．微波通信、卫星通信、光纤通信、网络通信都可以用来传递信息

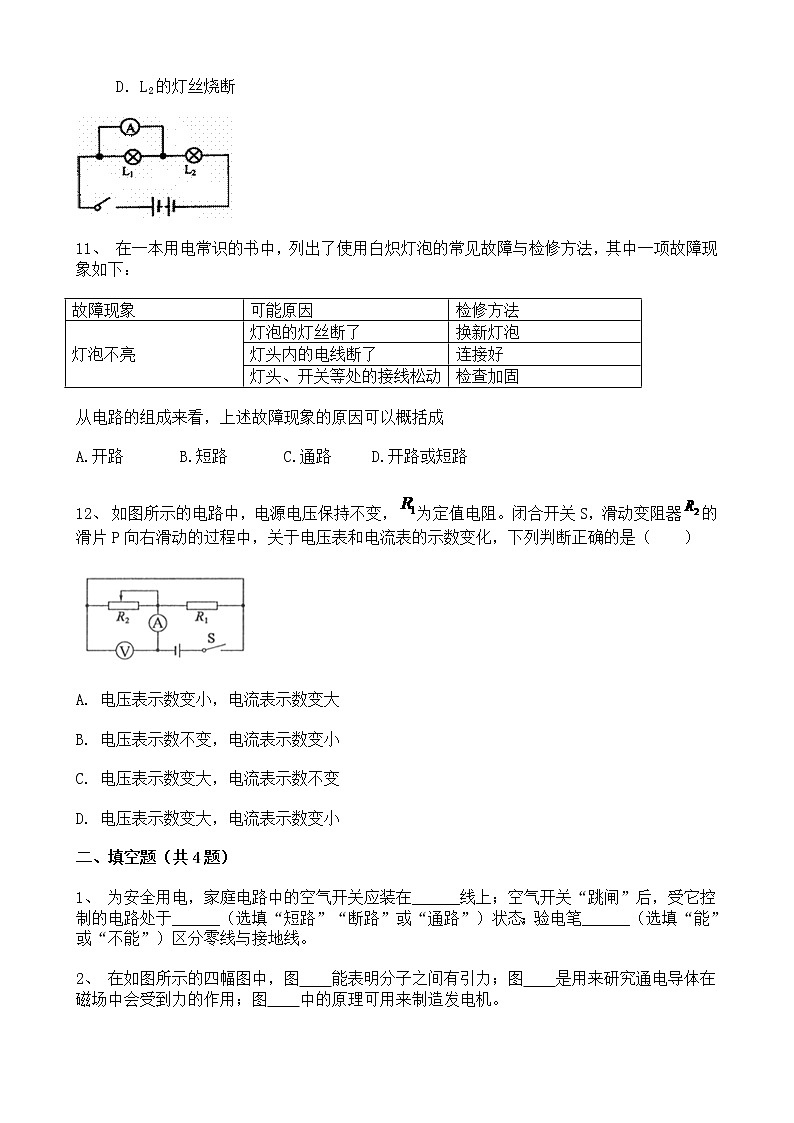

10、 如图所示，粗心的小强把电流表当作电压表接在了L1 的两端。此时如果闭合开关，一定会发生（ ）
A．电源短路
B．电流表损坏
C．L1不亮
D．L2的灯丝烧断
11、 在一本用电常识的书中，列出了使用白炽灯泡的常见故障与检修方法，其中一项故障现象如下：
从电路的组成来看，上述故障现象的原因可以概括成
A.开路 B.短路 C.通路 D.开路或短路
12、 如图所示的电路中，电源电压保持不变，为定值电阻。闭合开关S，滑动变阻器的滑片P向右滑动的过程中，关于电压表和电流表的示数变化，下列判断正确的是（ ）
A. 电压表示数变小，电流表示数变大
B. 电压表示数不变，电流表示数变小
C. 电压表示数变大，电流表示数不变
D. 电压表示数变大，电流表示数变小
二、填空题（共4题）
1、 为安全用电，家庭电路中的空气开关应装在______线上；空气开关“跳闸”后，受它控制的电路处于______（选填“短路”“断路”或“通路”）状态；验电笔______（选填“能”或“不能”）区分零线与接地线。
2、 在如图所示的四幅图中，图 能表明分子之间有引力；图 是用来研究通电导体在磁场中会受到力的作用；图 中的原理可用来制造发电机。
3、 天然气的热气值放出为4.4×107J/kg，小明烧开一壶水消耗了0.05kg。完全燃烧这些天然气放出热量为 J；水沸腾时壶盖被顶起，这是内能转化为 能，汽油机的 冲程与此原理相似。
4、 如图所示，甲是某款电热水龙头，乙是它的电路原理图。R1、R2是电热丝，R1＝24Ω，R2＝48Ω．通过旋转手柄使扇形开关S同时接触两个相邻触点实现冷水、温水、热水挡的切换。当开关S接触2、3触点时，水龙头放出的是 水。不考虑温度对电热丝阻值的影响，水龙头在热水档位正常工作时电路消耗的功率是 W。
三、简答题（共2题）
1、 “炖汤”因味道好而深受人们喜爱。“炖汤”就是把汤料和水置于炖盅内，而炖盅则浸在大煲的水中，并用蒸架把盅与煲底隔离，如图 13 所示。
( l ）煲盖与煲的缝隙间冒出大量的“白气”，这“现象如何形成？煲盖跳动是什么能转化为什么能？
( 2 ）为什么盅内的汤不会沸腾？
2、 近年来，由于多种原因，导致整体气温升高，人们称之为“温室效应”，“温室效应”已经给人类生活带来了不小的麻烦。请你就“温室效应”的形成原因和控制方法谈谈自己的看法？
四、实验,探究题（共2题）
1、 小徐和小静探究“并联电路电压的关系”时，小徐先按图23甲所示电路图连接图乙所示的实物图（电压表尚未连接）。
甲 乙 丙
图23
(1)小静一眼就看出了小徐连接的错误，并指出如果直接闭合开关将出现_______________（选填断路”或“短路”）现象，小灯泡L1、L2都不会亮，还可能造成滑动变阻器或_______________损坏。
(2)小静只更改跟L1、L2的四个接线柱A、B、C、D相连的某根导线的一端，就使电路连接正确了。她的做法可能是_________（写出一种即可）。
(3)接下来，他们按图丙所示电路图连接了三个电压表。实验过程中，通过调节滑动变阻器使电压表V1的示数如图24所示，则电压表V的示数是________V。
图24
(4)在电路中串联滑动变阻器的作用是_______________，闭合开关前，滑动变阻器的滑片P应置于______端（选填“左”或“右”），该实验的结论是_______________。
2、 某实验小组想要探究某热敏电阻的阻值和温度的关系，已接入电路中的器材有：电源、电压表V2、阻值为R0的定值电阻、滑动变阻器R1、单刀开关S1，如图甲所示：置于温控室（图中虚线区域，温度可调且自动显示）中的热敏电阻RT暂未接入电路，符号如图a所示。可供选择的器材有：电压表V2、电阻箱R2（阻值可以直接读出的变阻器），符号如图b所示单刀开关2只，导线若干。
（1）小明同学选择电压表V2与热敏电阻RT按图乙所示接入MN之间。在闭合S1前，图乙中R1的滑片应移动到 （填“A”或“B”）端；当温控室的温度为t1时，两电压表示数分别为U1、U2，则此时热敏电阻的阻值RT＝ （用已知量和测量值表示）。
（2）小惠同学没有选择电压表V2，而是选择了电阻箱R2，请你在图甲中帮她完善电路图。
（3）在小惠设计的实验中，热敏电阻的阻值RT满足的关系式为 。
A．RT＝R0 B．RT＝R1 C．RT＝R2
（4）通过实验探究，小明和小惠都得出了热敏电阻的阻值随温度变化的规律，如图丙中的图象曲线所示，此规律是： 。
五、计算题（共2题）
1、 电压表既是测量仪表，同时也是一个接入电路中的特殊电阻．电压表的电阻一般很大，如图所示电压表的电阻为6.0kΩ，某同学连接了如图所示的电路，电源电压为4.5V，并保持不变，R1=3.0kΩ．当闭合开关S1、S2时，电压表示数是多少；闭合开关S1，断开S2时，电压表的示数是多少？
2、 在如图12(a)所示的电路中，电流表A1的示数是1。6A，电流表A2的示数为0。8A，通过灯泡L3的电流如图12(b)所示。则：
(1)电流表A3的示数是多少?
(2)通过灯泡L1和L2的电流各是多少?
============参考答案============
一、选择题
1、 C
2、 D【考点】密度及其特性；比热容的概念；燃料的热值．
【分析】（1）比热容和热值是物质的特性，不随物体的质量、体积的大小而变化；
（2）质量是物体的一种基本性质，不随物体的温度、形状、位置的变化而变化；
（3）密度是物质的一种特性，只与物质的种类和状态有关．
【解答】解：因为物质的密度、比热容、热值是煤油的特性．将一瓶煤油倒掉一半，则留下的一半．煤油的种类和状态没变，所以密度、比热容、热值都不变；但质量减小了．
故选：D．
3、 B
4、 D
5、 C
6、 C
7、 B
8、 A解：
A、水能是可再生能源，可循环利用，地球上可以利用的淡水资源是有限的，因此需要节约水资源，故A错误；
B、秸秆燃烧会浪费能源，污染环境，因此要大力禁烧秸秆，加强秸秆的综合利用和开发，故B正确；
C、卫星导航是利用电磁波传递信息的，故C正确；
D、核电站发生泄漏时产生的核辐射会对人和生物造成伤害，核废料有放射性，会对环境造成污染，因此必须制定严格的安全标准和规范，故D正确。
故选：A。
【点评】本题考查了卫星通信、能源分类、核能利用、能源利用的相关知识，具有一定的综合性，熟练掌握各项知识是解题的关键。
9、 B【考点】电磁波的传播；声与信息．
【分析】电磁波的传播不需要介质，可在在真空中传播．
电磁波的波速与光速相同；波速等于波长与频率的乘积．
长期接受电磁辐射会造成人体免疫力下降、新陈代谢紊乱．
现代通信方式有微波通信、卫星通信、网络通信和光纤通信四种方式．
【解答】解：A、电磁波可以在真空中传播．不合题意．
B、电磁波在真空中的传播速度是宇宙中最快的速度．任何一种频率的电磁波在真空中的传播速度都相同．符合题意．
C、家用电器越来越普及，电磁波辐射对人体的伤害越来越严重．我们要合理使用电磁波．不合题意．
D、微波通信、卫星通信、光纤通信、网络通信都可以用来传递信息．不合题意．
故选B．
10、 C
11、 A
12、 B
【解析】由图可知，电阻R1和变阻器R2并联，电流表测量干路中的电流，电压表测量电源电压，闭合开关S，滑动变阻器的滑片P向右滑动的过程中，变阻器连入电路的电阻变大，由并联电路电阻的规律可知电路的总电阻变大，由I=可知通过干路中的电流变小，即电流表的示数变小，电压表测量电源电压，电压表的示数不变。
故选B。
二、填空题
1、 火 断路 不能
【解析】
解：
（1）开关应安装在火线上，当断开开关时，用电器与火线断开，不会发生触电事故；
（2）空气开关“跳闸”后，电流无法形成通路，故家庭电路整体上处于断路状态；
（3）零线、地线和大地间的电压都是0V，用测电笔分别接触零线与地线时，氖管都不发光，所以测电笔不能辨别零线与地线，但测电笔可以辨别火线和零线。
故答案为：火；断路；不能。
（1）为用电安全，开关应该安装在火线上，并且与用电器串联；
（2）处处连通的电路为通路；某处断开的电路为断路；电源短路是指电源两极不经过用电器直接连通的电路；
（3）使用测电笔可以辨别火线和零线。
本题考查了开关的接法、测电笔的用途以及对通路、短路和断路的掌握情况，熟记概念是解答该类题型的关键所在。
2、 A D C
【分析】分子之间存在相互作用的引力和斥力；改变内能的方法有两种：做功和热传递；分析CD两图所表示的实验原理即可。
解：
由图A可知，弹簧测力计的示数变大，说明分子之间存在引力；
图B中，压缩活塞使得筒内的空气内能增加、温度升高，消耗机械能得到了内能，是将机械能转化为内能的过程；
图C中闭合电路的一部分导体在磁场中做切割磁感线运动，会产生感应电流，这就是发电机的原理；
图D中，闭合开关，通电导体在磁场中受力运动，根据此原理制成了电动机；
故答案为：A；D；C。
【点评】首先确定每幅图所表示的实验内容是什么，再根据该实验所涉及的知识点进行对照分析，最后做出针对性地判断。
3、 2.2×106；机械；做功。
【分析】（1）根据Q＝mq计算出天然气燃烧放出的热量；
（2）内燃机的一个工作循环有吸气冲程、压缩冲程、做功冲程、排气冲程四个冲程组成，其中压缩冲程中机械能转化成内能，做功冲程中内能转化成机械能。
【解答】解：消耗0.05g天然气释放的热量：
Q＝mq＝0.05kg×4.4×107J/kg＝2.2×106J；
水沸腾时壶盖被顶起，这是内能转化为机械能，在汽油机的做功冲程中，高温高压的燃气膨胀做功，将内能转化为机械能。
【点评】本题考查了燃料完全燃烧放热公式的应用以及内燃机做功冲程中的能量转化，属于基础题目。
4、 温；3025。
【分析】（1）根据开关位置的改变，判断出电路的连接情况，然后根据P＝UI＝判断功率的大小，由此可知其档位；
（2）当开关S接触3、4触点时，电阻R1和R2并联接入电路，水龙头处于热水挡，根据电阻的并联求出电路中的总电阻，利用P＝UI＝求出水龙头在热水档位正常工作时电路消耗的功率。
【解答】解：
（1）当开关S接触2、3触点时，只有电阻R1接入电路，电路的电阻最大，
由P＝UI＝可知，电源的电压一定时，电路的电功率最小，水龙头放出的是温水；
（2）当开关S接触3、4触点时，电阻R1和R2并联，电路的总电阻最小，总功率最大，水龙头处于热水档，
因并联电路中总电阻的倒数等于各分电阻倒数之和，
所以，电路中的总电阻：
R＝＝＝16Ω，
水龙头在热水档位正常工作时电路消耗的功率：
P＝＝＝3025W。
【点评】本题考查了电功率公式和电功公式的灵活运用，分清水龙头处于不同档位时电路的连接方式是关键。
三、简答题
1、水蒸气遇冷液化成小水滴，内能转化为机械能
盅内的水温度达到沸点，但无法吸热
2、 分析与解答：温室效应是现代社会关注的热点问题，也并不全是物理问题，更多的是考查学生的综合能力及应用知识能力。温室效应使原有的平衡失调，导致冰川熔化，海平面升高，地面水分蒸发加快，气温升高，影响人们的生活，加剧土地沙漠化，改变了生物的生存条件等等。控制温室效应可以从植树造林、开发新能源、减少污染等环境保护角度加以分析。
四、实验,探究题
1、 （1）短路 电源 （2）将导线①由C改接到D（其他答案合理也可） （3）2.5
（4）改变灯泡两端的电压，多获得几组数据 左 并联电路各支路两端的电压相等
解析：（1）如题图乙所示，AC导线把两个小灯泡都短路了，会造成电路中电流过大，烧坏电源或滑动变阻器。
（2）只更改跟L1、L2的四个接线柱A、B、C、D相连的某根导线的一端，如可以将导线②的上端由A改接到B或D，也可以将导线①的右端由C改接到B或D，就使电路连接正确了。
（3）电压表使用0～3 V的量程，每一个大格代表1 V，每一个小格代表0.1 V，其示数为2.5 V。
（4）实验中使用滑动变阻器改变灯泡两端的电压，多获得几组数据，使实验结论更具有普遍性。
2、 （1）小明同学选择电压表V2与热敏电阻RT按图乙所示接入MN之间。在闭合S1前，图乙中R1的滑片应移动到阻值最大处的B端；因R0和RT串联，当温控室的温度为t1时，两电压表示数分别为U1、U2，根据分压原理：
＝，则此时热敏电阻的阻值RT＝；
（2）小惠同学没有选择电压表V2，而是选择了电阻箱R2，先将热敏电阻连入电路中，通过开关的转换同将电阻箱连入电路中，通过改变电阻箱的电阻，控制电压表示数不变，如下所示：
选闭合S1、S3，记下电压表V1示数，再断开S3闭合S2，改变电阻箱的电阻，控制电压表V1示数不变，根据等效替代法，RT＝R0；
（3）在小惠设计的实验中，热敏电阻的阻值RT满足的关系式为RT＝R2，选C；
（4）根据得出的热敏电阻的阻值随温度变化的规律可知，随温度的升高，热敏电阻阻值变小。
故答案为：（1）B；；（2）如上所示；（3）C；（4）随温度的升高，热敏电阻阻值变小。
【分析】（1）为保护电路，在闭合S1前，图乙中R1的滑片应移动到阻值最大处；分析电路连接，根据分压原理得出热敏电阻的阻值RT；
（2）（3）先将热敏电阻连入电路中，通过开关的转换同将电阻箱连入电路中，通过改变电阻箱的电阻，控制电压表示数不变，根据等效替代得出RT；
（4）根据图丙得出的热敏电阻的阻值随温度变化的规律。
【点评】本题探究某热敏电阻的阻值和温度的关系，考查注意事项、串联电路的规律及欧姆定律和等效替代法的的运用。
五、计算题
1、 由图示电路图可知，当闭合开关S1、S2时，只有电压表接入电路，电压表测电源电压，此时电压表示数为：4.5V；
由图示电路图可知，闭合开关S1、断开S2时，电阻与电压表串联接入电路，
电路电流：I=，电压表示数：UV=IRV===3V；
答：当闭合开关S1、S2时，电压表示数是4.5V，闭合开关S1，断开S2时，电压表的示数是3V．
2、 0.56A 0.8A 0.24A
故障现象
可能原因
检修方法
灯泡不亮
灯泡的灯丝断了
换新灯泡
灯头内的电线断了
连接好
灯头、开关等处的接线松动
检查加固
