初中物理第4节 电流的测量课后作业题

这是一份初中物理第4节 电流的测量课后作业题，共6页。试卷主要包含了5%，0%等内容，欢迎下载使用。

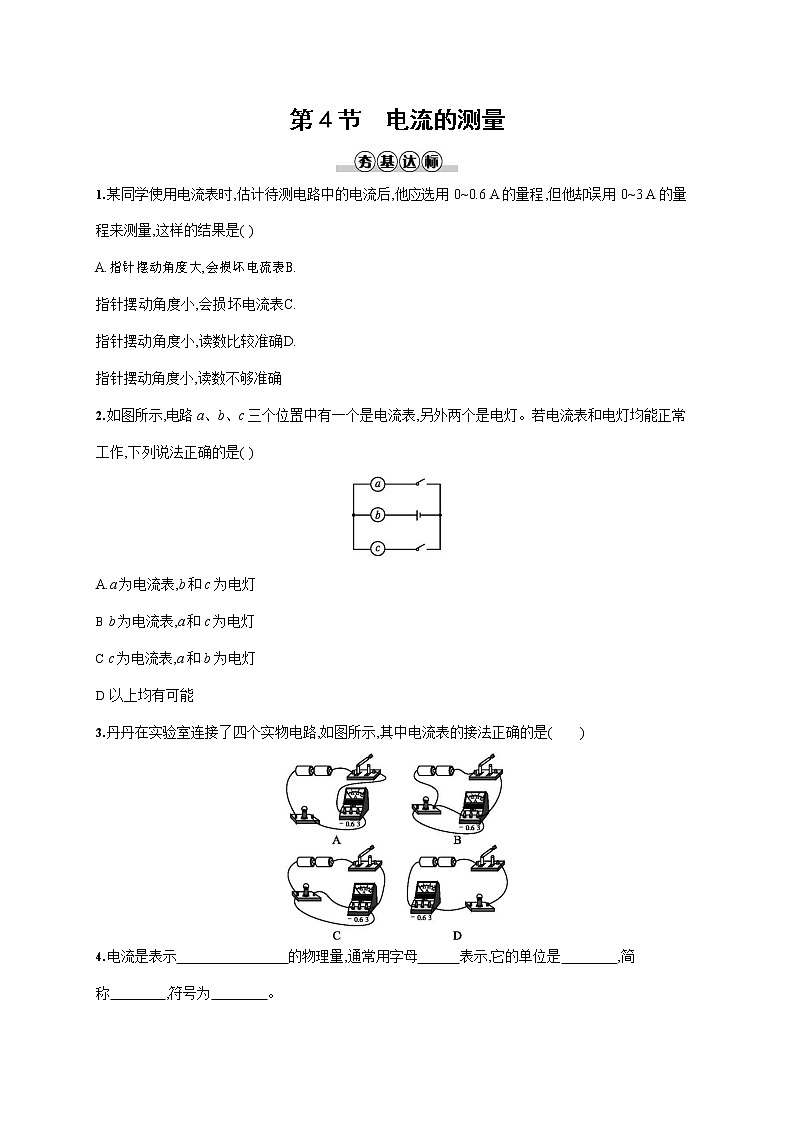

某同学使用电流表时,估计待测电路中的电流后,他应选用 0~0.6 A 的量程,但他却误用 0~3 A 的量程来测量,这样的结果是( )
A.指针摆动角度大,会损坏电流表B. 指针摆动角度小,会损坏电流表C. 指针摆动角度小,读数比较准确D. 指针摆动角度小,读数不够准确
如图所示,电路 a、b、c 三个位置中有一个是电流表,另外两个是电灯。若电流表和电灯均能正常工作,下列说法正确的是( )
A.a 为电流表,b 和 c 为电灯
b 为电流表,a 和 c 为电灯
c 为电流表,a 和 b 为电灯
以上均有可能
丹丹在实验室连接了四个实物电路,如图所示,其中电流表的接法正确的是()
电流是表示 的物理量,通常用字母 表示,它的单位是 ,简称 ,符号为 。

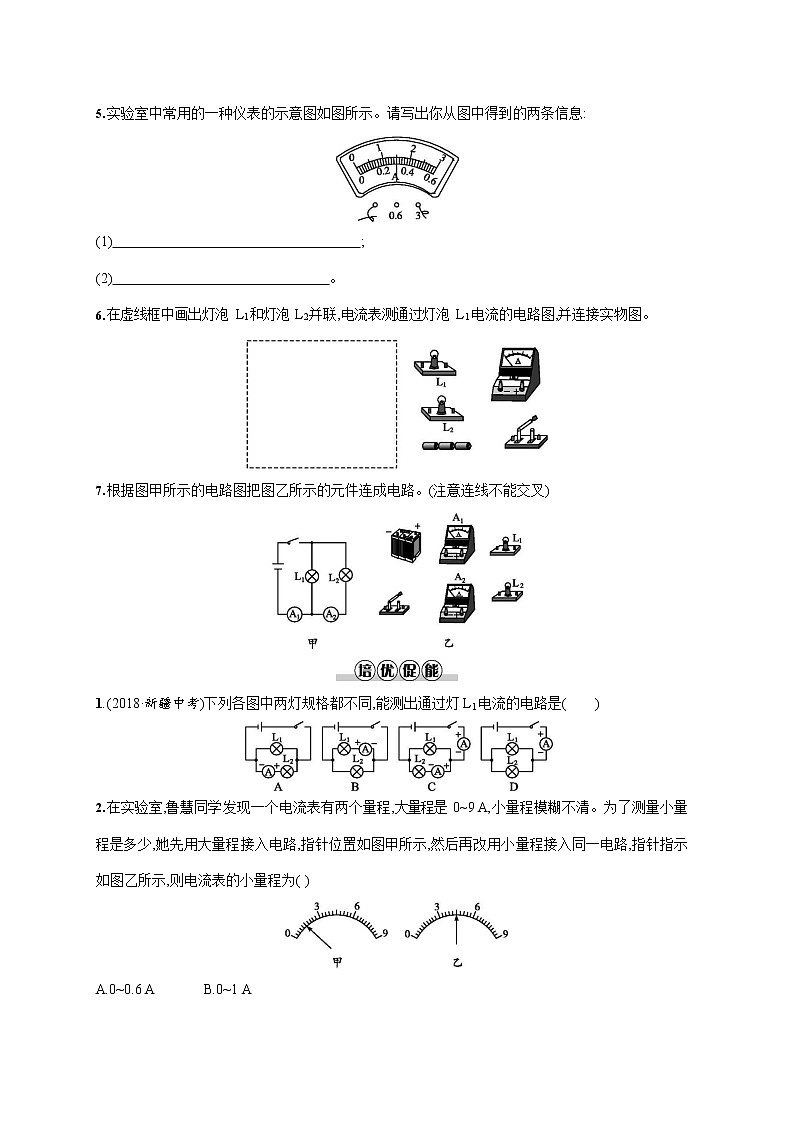

实验室中常用的一种仪表的示意图如图所示。请写出你从图中得到的两条信息:
(1) ;
(2) 。
在虚线框中画出灯泡 L1 和灯泡 L2 并联,电流表测通过灯泡 L1 电流的电路图,并连接实物图。
根据图甲所示的电路图把图乙所示的元件连成电路。(注意连线不能交叉)
1.(2018·新疆中考)下列各图中两灯规格都不同,能测出通过灯L1 电流的电路是()
在实验室,鲁慧同学发现一个电流表有两个量程,大量程是 0~9 A,小量程模糊不清。为了测量小量程是多少,她先用大量程接入电路,指针位置如图甲所示,然后再改用小量程接入同一电路,指针指示如图乙所示,则电流表的小量程为( )
A.0~0.6 AB.0~1 A
C.0~2 AD.0~3 A

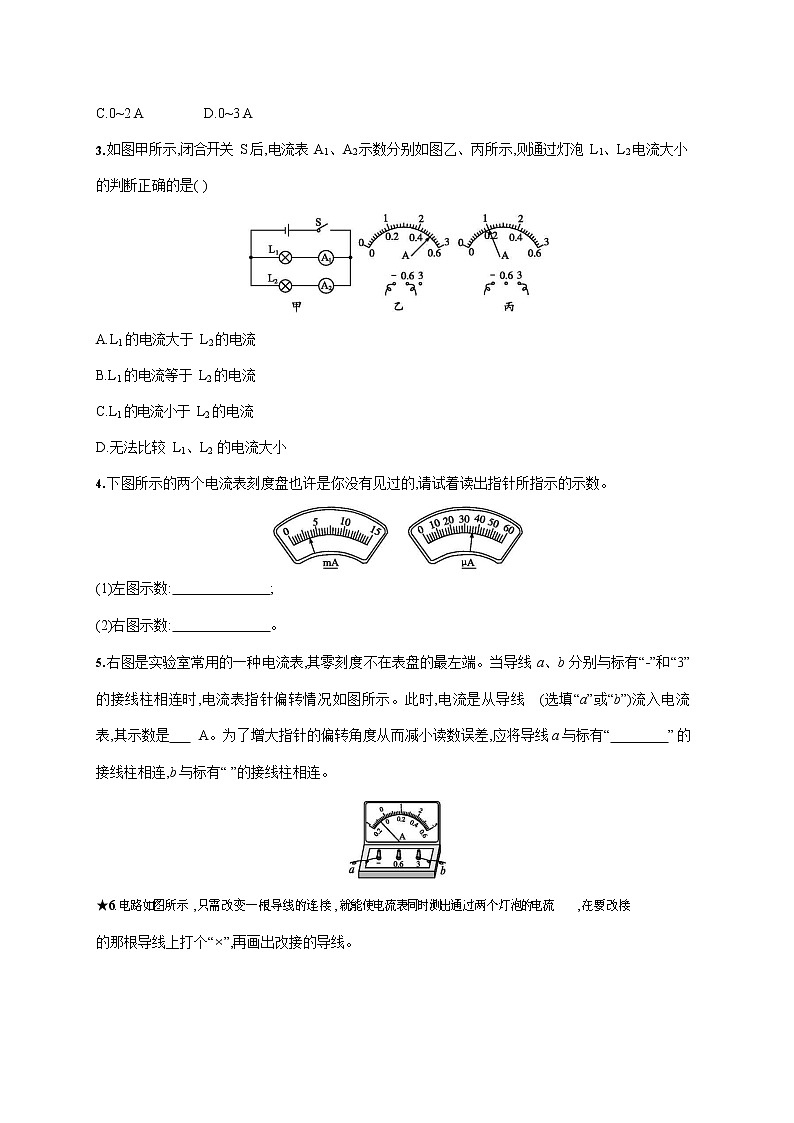

如图甲所示,闭合开关 S 后,电流表 A1、A2 示数分别如图乙、丙所示,则通过灯泡 L1、L2 电流大小的判断正确的是( )
A.L1 的电流大于 L2 的电流B.L1 的电流等于 L2 的电流C.L1 的电流小于 L2 的电流
D.无法比较 L1、L2 的电流大小
下图所示的两个电流表刻度盘也许是你没有见过的,请试着读出指针所指示的示数。
(1)左图示数: ; (2)右图示数: 。
右图是实验室常用的一种电流表,其零刻度不在表盘的最左端。当导线 a、b 分别与标有“-”和“3” 的接线柱相连时,电流表指针偏转情况如图所示。此时,电流是从导线 (选填“a”或“b”)流入电流表,其示数是 A。为了增大指针的偏转角度从而减小读数误差,应将导线 a 与标有“ ” 的接线柱相连,b 与标有“ ”的接线柱相连。
★6.电路如图所示,只需改变一根导线的连接,就能使电流表同时测出通过两个灯泡的电流,在要改接 的那根导线上打个“×”,再画出改接的导线。
电流表指针
的偏转角度
量程为 0~0.6 A
电流表的读数
百分
误差
满刻度
0.6 A
2.5%
满刻度的二分之一
0.3 A
5.0%
满刻度的三分之一
0.2 A
7.5%
满刻度的四分之一
0.15 A
10%
满刻度的十分之一
0.06 A
25%
满刻度的二十分之一
0.03 A
★7.我们知道,测量时总存在误差,通常将测量值与真实值之差叫作绝对误差。初中电学实验中所用 电流表的准确度等级一般是 2.5 级的。2.5 级电流表的含义是用该电流表测量时的最大绝对误差不超过满刻度值的 2.5%。下表给出了用 2.5 级电流表测量电流时,电流表指针的偏转角度与百分误差(即最大绝对误差与电流表读数之比的百分数)之间的关系。
上表中的最后一空处相应的百分误差应是 %。
从上表中的数据可以看出,该电流表的指针偏转的角度越大,百分误差 (选填“越大”“越小”或
“不变”)。
如果用准确等级是 2.5 级的电流表进行测量时要求百分误差小于 3.75%,则该电流表指针的偏转角度应该大于满刻度的 。
答案与解析
夯基达标
1.D电流表的两个量程用同一表盘,但表示的分度值不同,因此测量结果的准确程度也不同,分度值 越小,测量结果越准确。
2.B如果“a 为电流表,b 和 c 为电灯”,或“c 为电流表,a 和 b 为电灯”,都会出现某一个灯泡被短接的情况;当“b 为电流表,a 和 c 为电灯”时,电流表串联在干路上,电流表和两个灯泡均可正常工作。
3.DA 选项中电流表的正负接线柱接反了;B 选项中电流表直接接在电源两端,会烧毁电流表;C 选项中导线直接接在电源两端,会烧毁电源;D 选项中电流表接法正确。
答案 电流强弱I安培安A
解析 此题考查对电表的识别和读数的能力,目的是培养获得信息的能力。
答案 (1)这是一个电流表(2)接入电路的量程为 0~3 A(3)电流表的示数是 1.5 A(4)电流表的量程有 0~0.6 A 和 0~3 A(5)电流表的分度值分别是 0.02 A 和 0.1 A(任选其二即可)
解析 电流表测灯泡 L1 的电流,因此电流表应与 L1 串联,电流要从电流表的“+”接线柱流进,从“-”接线柱流出。开关接在干路上,这样可以控制整个电路。
答案 如图所示
解析 本题考查根据电路图连接实物。应明确在电路图中 L1 与L2 是并联的,A1 测干路中的电流,A2
测支路 L2 的电流,开关控制整个电路。
答案 如图所示
培优促能
1.C 题图 A 中电流表与灯 L2 串联,且电流正进负出,能正确测出通过灯 L2 的电流,故 A 错误。题图B 中电流表与灯 L1 串联,但其正负接线柱接反了,故 B 错误。题图 C 中电路为并联电路,两个电流表分别测出干路和支路电流,相减得出 L1 电流,故 C 正确。题图 D 中电流表接在干路上,且电流正进负出,测量的是干路电流,故 D 错误。
2.D从题图甲可以看出,所测电流值用大量程测出是 1.5 A,根据小量程指针偏转情况看,刚好指在满刻度的中间刻度,故小量程为 0~3 A。
3.C该并联电路中有两条支路组成,电流表 A1 测量通过灯 L1 的电流,电流表 A2 测量通过灯 L2 的电流;电流表 A1 选择的是 0~0.6 A 量程,分度值是 0.02 A,指针指在 0.4 A 后面第 5 个小格上,读数为 0.4 A+0.02 A×5=0.5 A;电流表 A2 选择的是 0~3 A 量程,分度值是 0.1 A,指针指在 1 A 刻度上,因此读数为 1 A;综上,灯 L1 的电流小于灯 L2 的电流,故选 C。
解析 可以根据电流表的读数规则来读这两个表盘示数,左图中每个大格表示 5 mA,每个小格是 0.5 mA,指针指在第 7 个小格位置,则示数为 3.5 mA;右图每个大格表示 10 μA,每个小格是 2 μA,指针指在第 3 个大格后第 3 个小格位置,则示数为 36 μA。
答案 (1)3.5 mA(2)36 μA
解析 由题图知,电流表指针偏向了零刻度线的左侧,原因是正负接线柱接反了,也就是电流从导线 a 进入了电流表;此时电流表选择的是 0~3 A 量程,对应的分度值为 0.1 A,此时的示数是 0.4 A;为测量正确并且使读数误差较小,需要改变进入电流表的电流方向,改接小量程,所以需要将导线 a 与标有“0.6” 的接线柱相连,b 与标有“-”的接线柱相连。
答案 a0.40.6-
解析 电路为并联电路,此时电流表只测量通过灯 L1 的电流,要使电流表同时测出两只灯的电流,可将电流表串联在干路中,即将灯 L2 右接线柱上的导线与电流表负接线柱(或L1 右接线柱)连接即可。答案 如图所示
解析 从这种 2.5 级电流表指针的偏转角度与百分误差可以看出,指针偏转角度每减小一半,百分误差提高一倍。
答案 (1)50(2)越小(3)三分之二
