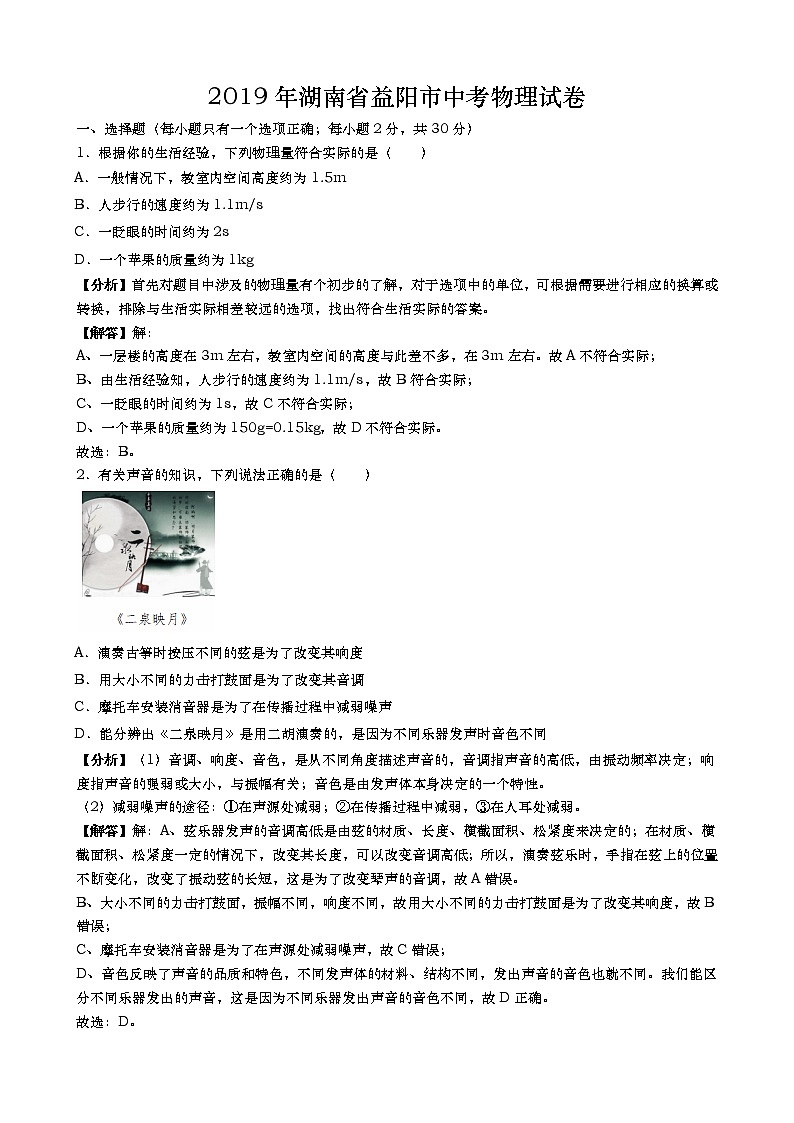

2019年湖南省益阳市中考物理试卷
一、选择题（每小题只有一个选项正确；每小题2分，共30分）
1．根据你的生活经验，下列物理量符合实际的是（　　）
A．一般情况下，教室内空间高度约为1.5m
B．人步行的速度约为1.1m/s
C．一眨眼的时间约为2s
D．一个苹果的质量约为1kg
【分析】首先对题目中涉及的物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案。
【解答】解：
A、一层楼的高度在3m左右，教室内空间的高度与此差不多，在3m左右。故A不符合实际；
B、由生活经验知，人步行的速度约为1.1m/s，故B符合实际；
C、一眨眼的时间约为1s，故C不符合实际；
D、一个苹果的质量约为150g=0.15kg，故D不符合实际。
故选：B。
2．有关声音的知识，下列说法正确的是（　　）

A．演奏古筝时按压不同的弦是为了改变其响度
B．用大小不同的力击打鼓面是为了改变其音调
C．摩托车安装消音器是为了在传播过程中减弱噪声
D．能分辨出《二泉映月》是用二胡演奏的，是因为不同乐器发声时音色不同
【分析】（1）音调、响度、音色，是从不同角度描述声音的，音调指声音的高低，由振动频率决定；响度指声音的强弱或大小，与振幅有关；音色是由发声体本身决定的一个特性。
（2）减弱噪声的途径：①在声源处减弱；②在传播过程中减弱，③在人耳处减弱。
【解答】解：A、弦乐器发声的音调高低是由弦的材质、长度、横截面积、松紧度来决定的；在材质、横截面积、松紧度一定的情况下，改变其长度，可以改变音调高低；所以，演奏弦乐时，手指在弦上的位置不断变化，改变了振动弦的长短，这是为了改变琴声的音调，故A错误。
B、大小不同的力击打鼓面，振幅不同，响度不同，故用大小不同的力击打鼓面是为了改变其响度，故B错误；
C、摩托车安装消音器是为了在声源处减弱噪声，故C错误；
D、音色反映了声音的品质和特色，不同发声体的材料、结构不同，发出声音的音色也就不同。我们能区分不同乐器发出的声音，这是因为不同乐器发出声音的音色不同，故D正确。
故选：D。

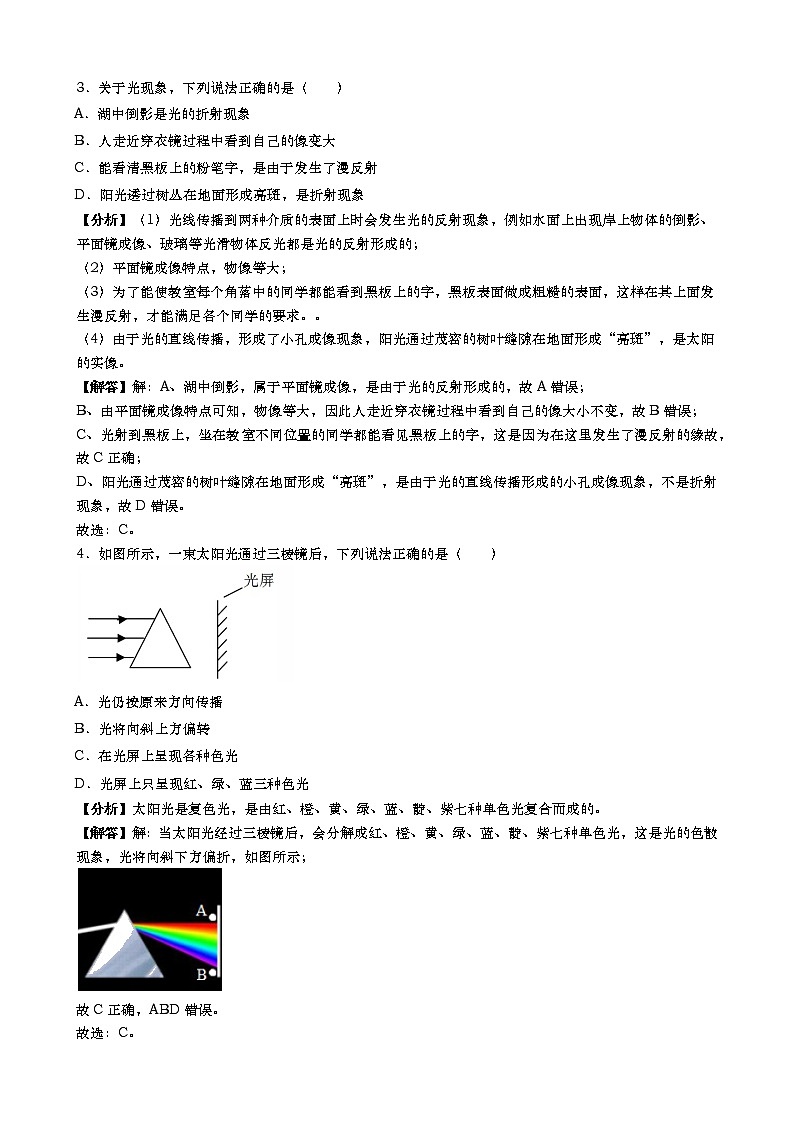

3．关于光现象，下列说法正确的是（　　）
A．湖中倒影是光的折射现象
B．人走近穿衣镜过程中看到自己的像变大
C．能看清黑板上的粉笔字，是由于发生了漫反射
D．阳光透过树丛在地面形成亮斑，是折射现象
【分析】（1）光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；
（2）平面镜成像特点，物像等大；
（3）为了能使教室每个角落中的同学都能看到黑板上的字，黑板表面做成粗糙的表面，这样在其上面发生漫反射，才能满足各个同学的要求。。
（4）由于光的直线传播，形成了小孔成像现象，阳光通过茂密的树叶缝隙在地面形成“亮斑”，是太阳的实像。
【解答】解：A、湖中倒影，属于平面镜成像，是由于光的反射形成的，故A错误；
B、由平面镜成像特点可知，物像等大，因此人走近穿衣镜过程中看到自己的像大小不变，故B错误；
C、光射到黑板上，坐在教室不同位置的同学都能看见黑板上的字，这是因为在这里发生了漫反射的缘故，故C正确；
D、阳光通过茂密的树叶缝隙在地面形成“亮斑”，是由于光的直线传播形成的小孔成像现象，不是折射现象，故D错误。
故选：C。
4．如图所示，一束太阳光通过三棱镜后，下列说法正确的是（　　）

A．光仍按原来方向传播
B．光将向斜上方偏转
C．在光屏上呈现各种色光
D．光屏上只呈现红、绿、蓝三种色光
【分析】太阳光是复色光，是由红、橙、黄、绿、蓝、靛、紫七种单色光复合而成的。
【解答】解：当太阳光经过三棱镜后，会分解成红、橙、黄、绿、蓝、靛、紫七种单色光，这是光的色散现象，光将向斜下方偏折，如图所示；

故C正确，ABD错误。
故选：C。

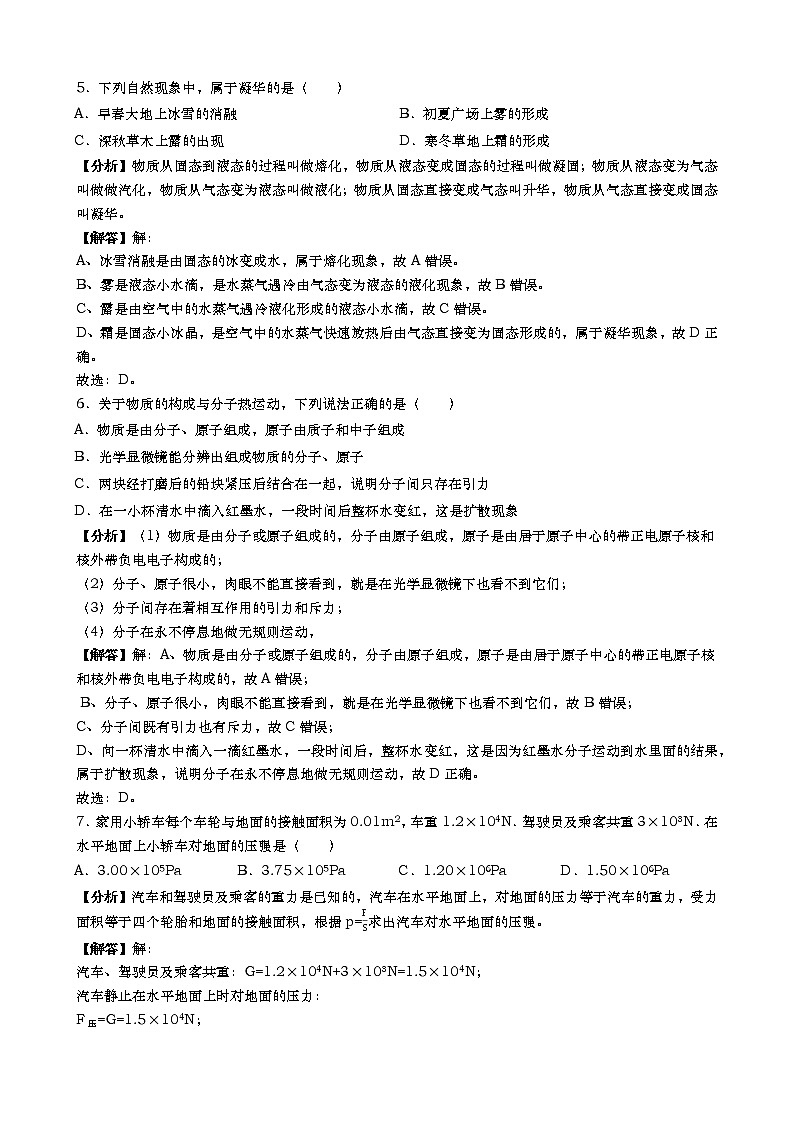

5．下列自然现象中，属于凝华的是（　　）
A．早春大地上冰雪的消融
B．初夏广场上雾的形成
C．深秋草木上露的出现
D．寒冬草地上霜的形成
【分析】物质从固态到液态的过程叫做熔化，物质从液态变成固态的过程叫做凝固；物质从液态变为气态叫做做汽化，物质从气态变为液态叫做液化；物质从固态直接变成气态叫升华，物质从气态直接变成固态叫凝华。
【解答】解：
A、冰雪消融是由固态的冰变成水，属于熔化现象，故A错误。
B、雾是液态小水滴，是水蒸气遇冷由气态变为液态的液化现象，故B错误。
C、露是由空气中的水蒸气遇冷液化形成的液态小水滴，故C错误。
D、霜是固态小冰晶，是空气中的水蒸气快速放热后由气态直接变为固态形成的，属于凝华现象，故D正确。
故选：D。
6．关于物质的构成与分子热运动，下列说法正确的是（　　）
A．物质是由分子、原子组成，原子由质子和中子组成
B．光学显微镜能分辨出组成物质的分子、原子
C．两块经打磨后的铅块紧压后结合在一起，说明分子间只存在引力
D．在一小杯清水中滴入红墨水，一段时间后整杯水变红，这是扩散现象
【分析】（1）物质是由分子或原子组成的，分子由原子组成，原子是由居于原子中心的带正电原子核和核外带负电电子构成的；
（2）分子、原子很小，肉眼不能直接看到，就是在光学显微镜下也看不到它们；
（3）分子间存在着相互作用的引力和斥力；
（4）分子在永不停息地做无规则运动，
【解答】解：A、物质是由分子或原子组成的，分子由原子组成，原子是由居于原子中心的带正电原子核和核外带负电电子构成的，故A错误；
 B、分子、原子很小，肉眼不能直接看到，就是在光学显微镜下也看不到它们，故B错误；
C、分子间既有引力也有斥力，故C错误；
D、向一杯清水中滴入一滴红墨水，一段时间后，整杯水变红，这是因为红墨水分子运动到水里面的结果，属于扩散现象，说明分子在永不停息地做无规则运动，故D正确。
故选：D。
7．家用小轿车每个车轮与地面的接触面积为0.01m2，车重1.2×104N．驾驶员及乘客共重3×103N．在水平地面上小轿车对地面的压强是（　　）
A．3.00×105Pa
B．3.75×105Pa
C．1.20×106Pa
D．1.50×106Pa
【分析】汽车和驾驶员及乘客的重力是已知的，汽车在水平地面上，对地面的压力等于汽车的重力，受力面积等于四个轮胎和地面的接触面积，根据p=FS求出汽车对水平地面的压强。
【解答】解：
汽车、驾驶员及乘客共重：G=1.2×104N+3×103N=1.5×104N；
汽车静止在水平地面上时对地面的压力：
F压=G=1.5×104N；
地面的受力面积：
S=4×0.01m2=0.04m2；
汽车对水平地面的压强：p=FS=1.5×104N0.04m2=3.75×105Pa；
故选：B。
8．如图所示，用手握住一根重为G的长直铁棒，使铁棒沿竖直方向静止时，铁棒受到的摩擦力（　　）
A．大小等于G
B．大小大于G
C．方向竖直向下
D．随着手握棒的力增大而增大
【分析】长直铁棒处于静止状态，在竖直方向上受重力和静摩擦力平衡，根据平衡判断摩擦力的变化。
【解答】解：长直铁棒处于静止状态，竖直方向上的合力为零，即静摩擦力等于重力G；握棒的力（压力）变大时，静摩擦力的大小和方向不变，方向竖直向上。故A正确，B、C、D错误。
故选：A。
9．小汽车在平直公路上运动时的位移-时间图象如图所示，则小汽车的运动情况是（　　）
A．在第一个10s内以10m/s做匀速运动
B．在第二个10s内速度大小不变
C．在第三个10s内前进了300m
D．在前30s内的平均速度为15m/s
【分析】（1）在s-t图象中，过原点的斜线表示物体做匀速直线运动；平行于横轴的直线表示物体静止；
（2）根据图象读出汽车在各个时间段的路程和时间，根据速度公式计算各段的速度。
【解答】解：由图象可知，
A、在第一个10s内汽车的s-t图象是一条过原点的斜线，表示汽车做匀速直线运动，其速度大小为，故A正确；
B、在第二个10s内汽车的s-t图象是一条曲线，表示汽车做变速直线运动，故B错误；
C、在第三个10s内汽车的s-t图象是平行于横轴的直线，说明汽车静止，故C错误；
D、在前30s内汽车的平均速度为，故D错误。
故选：A。
10．两列火车并排停在站台上，你坐在车厢中向另一列车厢观望。突然，你觉得自己的列车缓慢向东运动。则下列运动情况不可能发生的是（　　）
A．自己的车向东运动，另一列车没有运动
B．自己的车没有运动，另一列车向西运动
C．两列车都向东运动，但自己车的速度较快
D．两列车都向西运动，但另一列车的速度较慢
【分析】在研究物体运动时，要选择参照的标准，即参照物，物体的位置相对于参照物发生变化，则运动，不发生变化，则静止。
【解答】解：A、自己的车向东运动，另一列车没有运动，则以另一列车为参照物，觉得自己的列车缓慢向东运动，有可能。故A正确；
B、自己的车没有运动，另一列车向西运动，则以另一列车为参照物，觉得自己的列车缓慢向东运动，有可能。故B正确；
C、两列车都向东运动，但自己车的速度较快，则以另一列车为参照物，觉得自己的列车缓慢向东运动，有可能。故C正确；
D、两列车都向西运动，但另一列车的速度较慢，则以另一列车为参照物，觉得自己的列车应该向西运动，没有可能。故D错误。
故选：D。
11．雨伞在雨中快速旋转（从上往下看沿逆时钟方向），伞骨末端的雨滴被甩出。如图中能正确表示雨滴P被甩出瞬间运动方向的是（　　）
A．
竖直向下
B．沿伞骨方向
C．
水平向右
D．
水平向左
【分析】任何物体都有惯性，分析伞骨末端的雨滴被甩出前的运动方向即可。
【解答】解：
由图知，雨伞在雨中快速旋转（从上往下看沿逆时钟方向），原来雨滴随雨伞逆时针转动（即在水平面做圆周运动），伞骨末端的雨滴被甩出时，雨滴由于惯性要保持原来的运动状态，会沿切线方向被甩出，即该瞬间雨滴的运动方向为水平向右，故ABD错误，C正确。
故选：C。
12．关于条形磁体、地磁场和通电螺线管的磁场，下面四图描述错误的是（　　）
A．
B．
C．
D．
【分析】（1）在磁体的外部，磁感线总是从N极指向S极的；
（2）地磁的两极在地理的两极附近，地磁的北极在地理的南极附近，地磁的南极在地理的北极附近；
（3）利用安培定则可判断通电螺线管的磁场情况，并根据磁极间的相互作用判断小磁针的指向；
（4）根据磁感线的方向和磁极间的相互作用可做出判断。
【解答】解：
A、在条形磁体的外部，其磁感线是从N极指向S极的，故A正确；
B、地磁南极在地理的北极附近，地磁北极在地理的南极附近，图中地磁北极在地理的北极附近，故B错误；
C、用右手握住螺线管，使四指指向电流的方向，电流由外向里，大拇指所指的左端为螺线管的N极，右端为螺线管的S极，则小磁针的S极靠近螺线管的N极，故C正确；
D、用右手握住螺线管，使四指指向电流的方向，则大拇指所指的左端为螺线管的N极，右端为螺线管的S极，则小磁针的N极靠近螺线管的S极，即右端，故D正确。
故选：B。
13．关于电磁波的相关知识，下列说法正确的是（　　）
A．红外线、紫外线不属于电磁波
B．将一根导线一端与干电池负极相连，另一端快速碰触正极，能产生电磁波
C．电磁波只能在空气中传播
D．声呐系统是利用电磁波来探测海洋深度的
【分析】电磁波是由变化的电流产生的，传播不需要介质；声音是由物体振动产生的，传播需要介质，不能在真空传播。
A、无线电波、红外线、可见光、紫外线、X射线、γ射线等丢属于电磁波
B、迅速变化的电流能激起电磁波；
C、电磁波传播不需要介质；
D、声呐是利用超声波来工作的；
【解答】解：A、无线电波、红外线、可见光、紫外线、X射线、γ射线等丢属于电磁波；故A错误。
B、迅速变化的电流能激起电磁波，该选项的操作能产生迅速变化的电流；故B正确。
C、电磁波传播不需要介质；故C错误。
D、声呐是利用超声波来工作的；故D错误。
故选：B。
14．如图所示，电源电压不变，R0为定值电阻，R为滑动变阻器，当滑片P向右移动时，电流表和电压表的示数变化情况是（　　）

A．电流表示数减小，电压表示数减小
B．电流表示数增大，电压表示数增大
C．电流表示数减小，电压表示数增大
D．电流表示数增大，电压表示数减小
【分析】由电路图可知，定值电阻R0与滑动变阻器R串联，电压表测R0两端的电压，电流表测电路中的电流，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和R0两端的电压变化。
【解答】解：由电路图可知，定值电阻R0与滑动变阻器R串联，电压表测R0两端的电压，电流表测电路中的电流，
当滑片P向右移动时，接入电路中的电阻变大，电路的总电阻变大，
由I=
U
R
可知，电路中的电流减小，即电流表的示数减小，故BD错误；
由U=IR可知，R0两端的电压减小，即电压表的示数减小，故A正确、C错误。
故选：A。
15．在野外用滑轮组拉越野车脱困时的情景如图所示，有关力的分析正确的是（　　）
A．车对地面的压力与车的重力是一对平衡力
B．车拉滑轮组的力与滑轮组对车的拉力是一对平衡力
C．脱困必需2400N的拉力时，绳索自由端的力F至少为1200N
D．脱困必需2400N的拉力时，绳索自由端的力F至少为800N
【分析】（1）平衡力的条件：大小相等、方向相反、作用在同一个物体上，作用在同一条直线上。
（2）首先确定滑轮组绳子的有效股数，然后根据绳端的拉力等于滑轮组对物体的拉力的1n分析解答。
【解答】解：A、车对地面的压力与车的重力是作用在不同物体上的两个力，所以不是一对平衡力。故A错误；
B、车拉滑轮组的力与滑轮组对车的拉力是作用在不同物体上的两个力，所以不是一对平衡力。故B错误；
CD、由图可知，n=2，不计绳重和摩擦，则绳子自由端的拉力，因为绳重和摩擦必然存在，所以绳索自由端的力F至少为1200N．故C正确，D错误。
故选：C。
二、填空题（每空2分，共20分）
16．如图所示，刻度尺的分度值为______；图中测得木块的长度为______cm。

【分析】使用刻度尺测量物体长度之前，要明确其分度值--刻度尺的分度值（或叫最小刻度值）为相邻的刻度线表示的长度；注意长度是否从0刻度线量起，起始端从0开始的，读出末端刻度值即为物体长度，同时注意刻度尺要估读到分度值的下一位。
【解答】解：
由图知：1cm之间有10个小格，所以1个小格代表的是0.1cm=1mm，即此刻度尺的分度值为1mm；
木块左端与1.00cm刻度线对齐，右端与3.70cm对齐，所以木块的长度为L=3.70cm-1.00cm=2.70cm。
故答案为：1mm；2.70。
17．如图，当导体棒ab向______运动时，与ab组成闭合电路的电流表指针会发生偏转。在生产和生活中有很多电器设备应用了电磁感应的原理，请试举一例：______。

【分析】闭合电路的一部分导体在磁场中进行切割磁感线运动，导体中有感应电流产生这种现象是电磁感应现象，应用于发电机、动圈式话筒等。
【解答】解：如图，磁体周围磁感线从磁体的N指向S，就是从上指向下，导体ab向左或向右运动时，切割磁感线运动，电路中产生电流，应用于发电机或动圈式话筒等。
故答案为：左、右；发电机。
18．如图所示是吊车吊起货物的示意图，已知AB=4m，BC=6m。吊臂是一个杠杆，当吊臂吊着2t的货物处于静止状态时，杠杆的支点是______点（选填“A”、“B”或“C”），伸缩撑杆对吊臂的支持力大小为______N．g=10N/kg。

【分析】杠杆绕着转动的点叫做支点，根据杠杆的平衡条件求出支持力的大小。
【解答】解：吊臂在升起过程中，围绕着A转动，故A为支点；

货物重：G=mg=2000kg×10N/kg=20000N，
AC=AB+BC=4m+6m=10m，
伸缩撑杆对吊臂的支持力竖直向上，其力臂为ABcosθ，
由杠杆的平衡条件得F×ABcosθ=G×ACcosθ。
。
故答案为：A；50000。
19．为确定某种矿石的密度，用天平测量出一小块矿石的质量为35.2g。用量筒测小块矿石的体积如图所示，该小块矿石的体积为______cm3．根据测量结果可知，该矿石的密度为______g/cm3。

【分析】（1）用量筒进行排水法测物体体积时，物体的体积等于物体和水的总体积减去水的体积；
（2）物体的密度等于物体的质量除以物体的体积。
【解答】解：
（1）矿石的体积：
V=V2-V1=40ml-30ml=10ml=10cm3。
（2）矿石的密度：
。
故答案为：10；3.52。
20．如图所示电路，电源电压不变，R1为发热电阻，阻值10Ω．R2为定值电阻，阻值为20Ω．R为滑动变阻器（A、B为其两个端点）。闭合开关S，当滑片P移动到A端时，电流表的示数为0.3A，电源电压U=______V．当滑片P移到B点时，发热电阻R1在1分钟内产生的热量为______J。


【分析】滑片移到A端时，滑动变阻器断路，闭合开关S，R1和R2并联，电流表测量通过R2的电流。已知R2阻值和电流表示数，可以得到R2两端电压，也就是电源电压；
因为R1直接连接在电源两端，所以滑片是否移动，对R1状态没有影响，已知R1阻值、两端电压和通电时间，利用公式得到发热电阻R1在1分钟内产生的热量。
【解答】解：由图知，闭合开关S，当滑片P移动到A端时，R1和R2并联，电流表测量通过R2的电流。
因为I=UR，
所以电源电压为U=I2R2=0.3A×20Ω=6V；
滑片P移动过程中，R1两端电压不变，阻值不变，所以1分钟内产生的热量为。
故答案为：6；216。
三、实验探究题（第21题6分，第22题6分，第23题6分，第24题8分，共26分）
21．用电加热器、烧杯、温度计、钟表等实验器材来比较甲、乙两种液体的吸热能力。
（1）设计实验时，需要对变量进行控制，下列变量控制中错误的是______；

A．两个烧杯的规格相同
B．两个电加热器的规格相同
C．甲、乙两种液体的体积相同
D．甲、乙两种液体的初温相同
（2）请设计一个实验数据记录表格；
（3）如图是根据实验数据描绘的图象，分析图象可知，比热容大的是______（选填“甲”、“乙”）。
【分析】（1）（3）我们使用相同的加热器通过加热时间的长短来比较吸热多少，这种方法叫转化法。
比较物质吸热能力的2种方法：
①使相同质量的不同物质升高相同的温度，比较吸收的热量（即比较加热时间），吸收热量多的吸热能力强
②使相同质量的不同物质吸收相同的热量（即加热相同的时间），比较温度的变化，温度变化小的吸热能力强；
（2）加热相同时间比较甲乙升高的温度，据此设计表格。
【解答】解：A、B．根据比较吸热能力的第2种方法中，要控制不同物质吸热相同，取两个烧杯的规格相同和两个电加热器的规格相同，目的是相同时间内甲乙两种液体吸热相同，A正确
C．根据比较吸热能力的两种方法，要控制不同物质的质量相同，由m=ρV，若甲、乙两种液体的体积相同，因甲乙密度不同，故甲乙质量不同，C错误；
D．考虑到散热因素，甲、乙两种液体的初温相同，D正确；选C；
（2）实验数据记录表格：
 时间/min
 0
1
2
 3
 4
----
 甲液体的温度/℃






 乙液体的温度/℃






（3）根据实验数据描绘的图象如下所示，分析图象可知，加热相同时间，乙升温慢，故比热容大的是乙。

故答案为：（1）C；（2）如上所示；（3）乙。
【分析】（1）根据凸透镜的成像规律，当物距大于一倍焦距小于二倍焦距时，所成的像是倒立、放大的实像；
（2）凸透镜成倒立的实像，物体相对于凸透镜左右移动，则像右左移动。
（3）当物距小于焦距时，凸透镜成正立放大的虚像。
【解答】解：（1）将蜡烛放在25cm刻度线处，u=50cm-25cm=25cm，f＜u＜2f，则在光屏上成倒立，放大的实像；
（2）如果在试验时不小心把点燃的蜡烛碰到图示位置，蜡烛垂直纸面向里，根据凸透镜成倒立的实像，物体相对于凸透镜左右移动，则像右左移动，方向相反，在光屏上的像将向x轴正方向移动；
（3）将蜡烛移至光具座上40cm刻度线处，物距为50cm-40cm=10cm，u＜f，成正立放大的虚像，眼睛在透镜右侧可观察到蜡烛的像。
故答案为：（1）放大；（2）x轴正方向；（3）透镜右侧。
22．在探究凸透镜成像规律实验中，小明在实验室选用了光具座、焦距为15cm的凸透镜、光屏、蜡烛、火柴等器材进行试验，把凸透镜安放在光具座50cm刻度线处。

（1）将蜡烛放在25cm刻度线处，则在光屏上成倒立______（选填“放大”、“等大”或“缩小”）的实像；
（2）如果在试验时不小心把点燃的蜡烛碰到图示位置，在光屏上的像将向______（选填“x轴正方向”、“x轴负方向”、“y轴正方向”、“y轴负方向”）移动；
（3）把点燃的蜡烛放在光具座40cm刻度线处，眼睛在______（选填“透镜左侧”、“透镜右侧”）可观察到蜡烛的像。
【分析】（1）根据凸透镜的成像规律，当物距大于一倍焦距小于二倍焦距时，所成的像是倒立、放大的实像；
（2）凸透镜成倒立的实像，物体相对于凸透镜左右移动，则像右左移动。
（3）当物距小于焦距时，凸透镜成正立放大的虚像。
【解答】解：（1）将蜡烛放在25cm刻度线处，u=50cm-25cm=25cm，f＜u＜2f，则在光屏上成倒立，放大的实像；
（2）如果在试验时不小心把点燃的蜡烛碰到图示位置，蜡烛垂直纸面向里，根据凸透镜成倒立的实像，物体相对于凸透镜左右移动，则像右左移动，方向相反，在光屏上的像将向x轴正方向移动；
（3）将蜡烛移至光具座上40cm刻度线处，物距为50cm-40cm=10cm，u＜f，成正立放大的虚像，眼睛在透镜右侧可观察到蜡烛的像。
故答案为：（1）放大；（2）x轴正方向；（3）透镜右侧。
23．小明同学在没有弹簧测力计的情况下，用天平、烧杯、适量的水、细线等器材，经过以下实验步骤，测出了小石块在水中受到浮力的大小：
A．用天平测出小石块的质量m1；
B．在烧杯中倒入适量的水，测出烧杯和水的质量为m2；
C．用细线系住小石块，将小石块全部浸没但未接触烧杯底，天平的读数为m3；
请回答下列问题：
（1）当小石块慢慢浸入烧杯水中的过程中，天平的指针将向______（选填“左”、“右”）偏转。
（2）上述实验步骤中，没有必要的是______（选填“A”、“B”或“C”）；
（3）请写出小石块所受浮力的表达式F=______（用测量量的符号表示，已知物体重力与质量之比为g）。
【分析】（1）小石块受到浮力的作用，根据力的作用的相互性可判断天平指针的偏转；
（2）利用天平后两次的示数之差就可以求出浮力的大小，据此可判断多余的步骤；
（3）根据后两次的示数，表示出两次力的大小，再求出二者的差值，可得出浮力的表达式。
【解答】解：
（1）在步骤B中，测出烧杯和水的质量时，天平是平衡的，且盛水的烧杯放在左盘；
当小石块慢慢浸入烧杯水中的过程中，小石块受到浮力，由于力的作用是相互的，小石块对水会产生向下的压力，因此放烧杯这一侧（天平左侧）将向下倾斜，则天平的指针将向左偏；
（2）在实验中，用细线系住小石块，将小石块全部浸没但未接触烧杯底，天平的读数为m3，用这一示数减小烧杯和水的质量为m2，即是小石块浸没后增加的质量（排开水的质量），据此可求出浮力的大小，没有必要测量小石块的质量，故步骤A没有必要。
（3）第二次烧杯和水对天平左盘的总压力为m2g，第三次浸入小石块后，天平左盘受到的总压力为m3g，则增加的压力等于小石块所受的浮力，所以石块受到的浮力：F=m3g-m2g。
故答案为：（1）左；（2）A；（3）m3g-m2g。
24．测电阻Rx的电路如图甲所示，电源电压恒定，R0为定值电阻，部分实验步骤如下：

（1）开关闭合前，滑动变阻器R的滑片P应该移到______（选填“A”或“B”）端；
（2）连接好电路，闭合开关，移动滑动变阻器滑片P，某次电流表A2的示数如图乙所示，A2读数为______A。
（3）若测得电流表A1的示数为I1，电流表A2的示数为I2，则Rx=______（用题中字母表示）；
（4）多次移动滑动变阻器的滑片P，记录每次实验中电流表A1、A2的示数，得到了如图丙所示的I1-I2图象。若R0=20Ω，由图象求得被测电阻的阻值Rx=______Ω。
【分析】（1）开关闭合前，滑动变阻器R的滑片P应该移到阻值最大处；
（2）根据电流表选用小量程确定分度值读数；
（3）电流表A1测待测电阻的电流，电流表A2测干路电流，根据并联电路电流的规律得出定值电阻的电流，由欧姆定律得出电源电压，由欧姆定律求出Rx；
（4）图丙所示的I1-I2图象为过原点的直线，故为正比例函数，由图知，当I2=0.6A时，I1=0.4A，得出I0与I1的函数表达式；
根据U=IR，在电压不变时，电流与电阻成反比求出Rx。
【解答】解：（1）开关闭合前，滑动变阻器R的滑片P应该移到阻值最大处的 B端；
（2）连接好电路，闭合开关，移动滑动变阻器滑片P，某次电流表A2的示数如图乙所示，电流表选用小量程，分度值为0.02A，A2读数为0.34A。
（3）电流表A1测待测电阻的电流，电流表A2测干路电流，若测得电流表A1的示数为I1，电流表A2的示数为I2，根据并联电路电流的规律，定值电阻的电流为：I0=I2-I1，由欧姆定律，电源电压为：
U=I0R0=（I2-I1）×R0，由欧姆定律，则；
（4）多次移动滑动变阻器的滑片P，记录每次实验中电流表A1、A2的示数，得到了如图丙所示的I1-I2图象，由图知这个图象为过原点的直线，故为正比例函数，由图知，当I2=0.6A时，I1=0.4A，故I2=1.5I1；
通过R0的电流为：
I0=I2-I1=1.5I1-I1=0.5I1，
根据U=IR，在电压不变时，电流与电阻成反比，故Rx=0.5R0=0.5×20Ω=10Ω。
故答案为：（1）B；（2）0.34；（3）；（4）10。
四、计算题（第25题6分，第26题9分，第27题9分，共24分）
25．为解决某偏远山区的用电困难，利用当地水力资源丰富的特点，扶贫工作队筹措资金为当地建设了一座小型水力发电站，让水坝的水下泄时冲动水轮发电机发电，供当地居民生活所需。若水从10m高处下泄，每小时下泄量为7.2×106kg，取g=10N/kg。

（1）每小时水的重力做的功W为多少？
（2）若水的重力做的功有80%转化为电能，发电机的发电功率P是多少？
【分析】（1）已知每小时下泄量为7.2×106kg，可求得水的重力，下泄高度为10m，利用W=Gh可求得每小时水的重力做的功；
（2）根据
可求得电能，利用P=Wt可求得发电机的发电功率。
【解答】解：
（1）每小时下泄量为7.2×106kg，则这些水的重力：
G=mg=7.2×106kg×10N/kg=7.2×107N，
每小时水的重力做的功：
W=Gh=7.2×107N×10m=7.2×108J；
（2）由可得，产生的电能：
W电=80%×W=80%×7.2×108J=5.76×108J，
则发电机的发电功率：
答：（1）每小时水的重力做的功W为7.2×108J；
（2）若水的重力做的功有80%转化为电能，发电机的发电功率P是1.6×105W。
26．某居民家安装了一台电热水器，其铭牌标示如下表所示。加满20℃的水后加热至70℃，已知水的比热容c水=4.2×103J/（kg•℃），干木材的热值q=1.2×107J/kg。

（1）水需要吸收多少热量？
（2）电热水器正常工作时至少需要多长时间？
（3）如果用干木材替代电热水器烧水，效率为14%，需要多少干木材？
××型电热水器
额定加热功率
2400W
加热方式
电加热器
额定电压
220V
安全等级
防触电保护一类
温度设定范围
20℃～90℃
净重
20kg
容量
40L
整机外形尺寸
530mm×400mm×400mm
出厂日期
2019年5月15日
【分析】（1）已知水的体积可求得其质量，知道初末温度，由热量公式Q吸=c水m（t-t0）可以求出水吸收的热量。
（2）由P=Wt可求得电热水器正常工作时至少需要多长时间；
（3）如果用干木材替代电热水器烧水，效率为14%，由η=Q吸Q放可求得干木材燃烧放出的热量，再利用Q放=mq可求得需要多少干木材。
【解答】解：
（1）由ρ=mV可得水的质量：
m=ρV=1.0×103kg/m3×40×10-3m3=40kg，
20℃的水加热至70℃，则水吸收的热量：
Q吸=c水m（t-t0）=4.2×103J/（kg•℃）×40kg×（70℃-20℃）=8.4×106J，
（2）电热水器正常工作时至少需要消耗的电能：W=Q吸，
由P=Wt可得，电热水器正常工作时至少需要的时间：
t=WP=Q吸P==3500s；
（3）根据Q吸=14%Q放可知，干木材完全燃烧放出的热量为：
Q放=Q吸14%==6×107J；
根据Q放=mq可知，需要干木柴的质量为：
m′=Q放q==5kg。
答：（1）水需要吸收8.4×106J热量；
（2）电热水器正常工作时至少需要3500s时间；
（3）如果用干木材替代电热水器烧水，效率为14%，需要5kg干木材。
27．洞庭湖区域盛产水稻，早稻收获期恰逢长江中下游梅雨季节。为解决早稻收获后稻谷霉变问题，某科技小组设计了一个稻谷烘干机。它的电路图如图甲所示，M为电动鼓风机，R为湿敏电阻，其阻值能根据相对湿度（水蒸气含量）的变化而改变，且能满足实际需要。R0为10Ω的定值发热电阻。
（1）若鼓风机的额定电压为220V，额定功率为440W，鼓风机正常工作的电流为多大？
（2）相对湿度在40%～80%范围内时，R的阻值随相对湿度变化的关系如图乙所示。当相对湿度为70%时，试求发热电阻R0的电功率为多大？
【分析】（1）根据P=UI变形可求鼓风机正常工作的电流；
（2）如图乙所示，当相对湿度为70%时，可知R接入电路的电阻，再根据欧姆定律可求发热电阻R0的电流，由P=I2R可求发热电阻R0的电功率。
【解答】解：（1）由P=UI可得，鼓风机正常工作的电流：
；
（2）由图甲可知，鼓风机与电阻并联，电阻R与R0串联在同一条支路中，
如图乙所示，当相对湿度为70%时，湿敏电阻R的阻值：R=1Ω，
电阻R与R0支路中的电流：，
发热电阻R0的电功率：
P0=I′2R0=（20A）2×10Ω=4000W。
答：（1）鼓风机正常工作的电流为2A；
（2）相对湿度为70%时，发热电阻R0的电功率为4000W。
