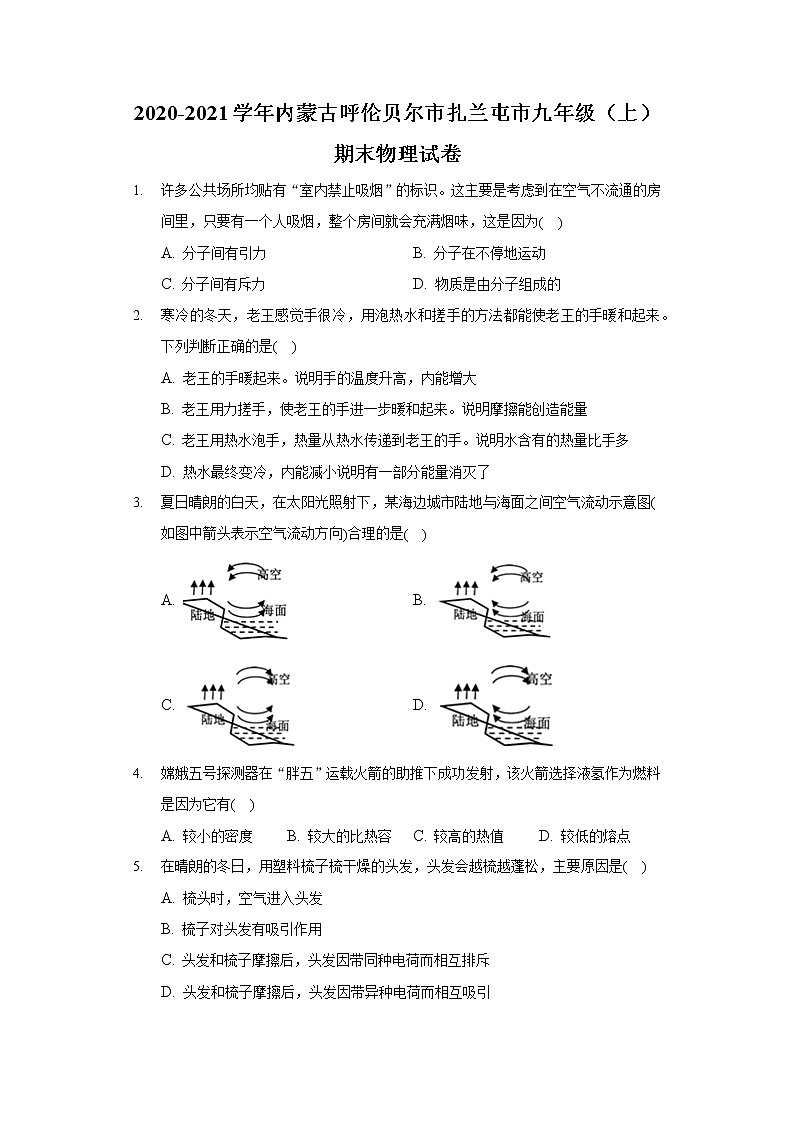

2020-2021学年内蒙古呼伦贝尔市扎兰屯市九年级（上）期末物理试卷
1. 许多公共场所均贴有“室内禁止吸烟”的标识。这主要是考虑到在空气不流通的房间里，只要有一个人吸烟，整个房间就会充满烟味，这是因为( )
A. 分子间有引力 B. 分子在不停地运动
C. 分子间有斥力 D. 物质是由分子组成的
2. 寒冷的冬天，老王感觉手很冷，用泡热水和搓手的方法都能使老王的手暖和起来。下列判断正确的是( )
A. 老王的手暖起来。说明手的温度升高，内能增大
B. 老王用力搓手，使老王的手进一步暖和起来。说明摩擦能创造能量
C. 老王用热水泡手，热量从热水传递到老王的手。说明水含有的热量比手多
D. 热水最终变冷，内能减小说明有一部分能量消灭了
3. 夏日晴朗的白天，在太阳光照射下，某海边城市陆地与海面之间空气流动示意图(如图中箭头表示空气流动方向)合理的是( )
A. B.
C. D.
4. 嫦娥五号探测器在“胖五”运载火箭的助推下成功发射，该火箭选择液氢作为燃料是因为它有( )
A. 较小的密度 B. 较大的比热容 C. 较高的热值 D. 较低的熔点
5. 在晴朗的冬日，用塑料梳子梳干燥的头发，头发会越梳越蓬松，主要原因是( )
A. 梳头时，空气进入头发
B. 梳子对头发有吸引作用
C. 头发和梳子摩擦后，头发因带同种电荷而相互排斥
D. 头发和梳子摩擦后，头发因带异种电荷而相互吸引
6. 两个相同的验电器A和B，A带正电，B不带电，用一根带绝缘柄的铜棒把两个验电器的金属球连接起来的瞬间( )
A. 有质子从A向B移动 B. 有电子从A向B移动
C. 电流方向从A到B D. 电流方向从B到A
7. 如图所示，在练习使用电流表的实验中，某同学发现电流表(0∼0.6A)的量程刻度值标示不清，根据你对电流表的了解，电流表的正确读数是( )
A. 7A B. 5.4A C. 0.24A D. 0.28A
8. 如图所示是某同学做实验时的电路图，闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数等于电源电压，则该电路中的故障是( )
A. b、L2、c之间开路 B. a、L1、b之间开路
C. 电源正极与a之间开路 D. c与电源负极之间开路
9. 为确保学校用电安全，校安全部门对全校的线路进行了彻底排查，发现有一条连接电动机的铜芯电线不符合规格：①用镀铜的铝芯冒充铜芯；②电线直径明显比说明书上标定的直径要小。引起这种电线不符合规格的主要原因是( )
A. 电线的长度引起电阻偏大
B. 电线的横截面积引起电阻偏小
C. 电线的材料引起电阻偏小
D. 电线的材料、横截面积引起电阻偏大
10. 自动空气开关的主要作用是当电路中的实际电流超过电路允许的最大工作电流时，自动“跳闸”，切断电源防止火灾。学校厨房的自动空气开关经常“跳闸”，造成这一现象的可能原因是( )
A. 电压太低 B. 同时使用了太多用电器
C. 某条线路开路 D. 用电器的总功率过小

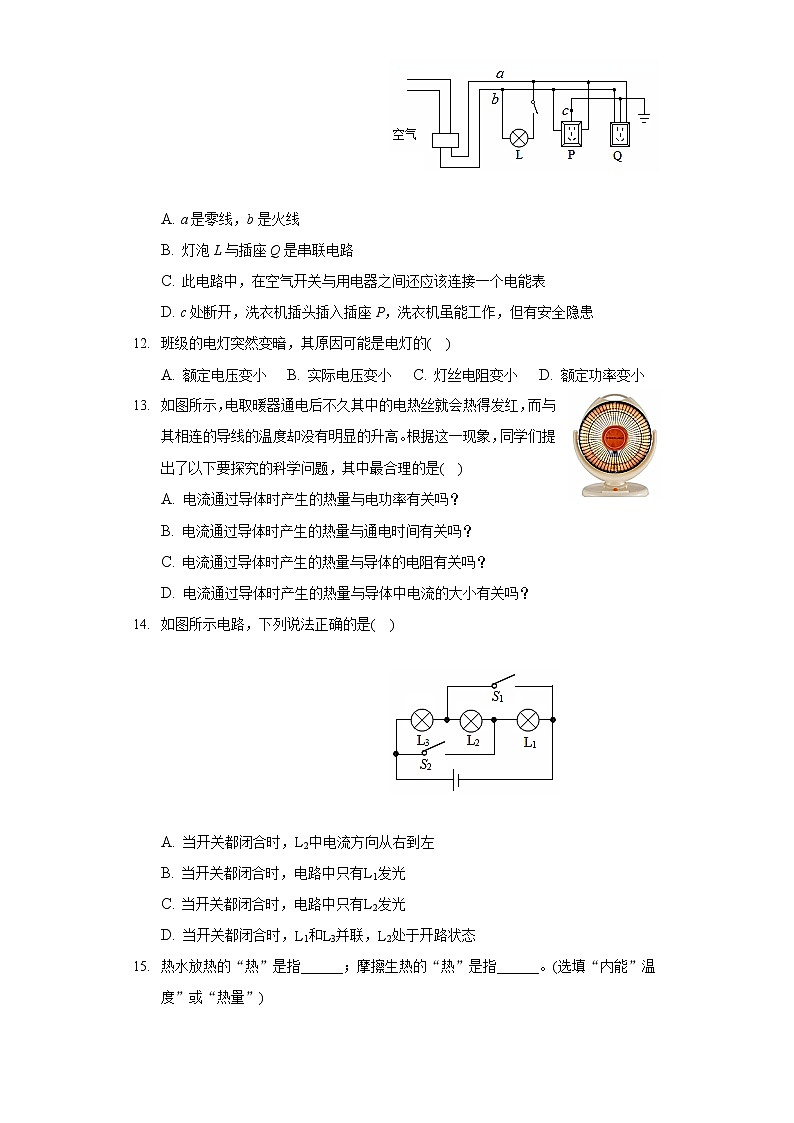

11. 家庭电路简化后如图所示，由该电路可知( )
A. a是零线，b是火线
B. 灯泡L与插座Q是串联电路
C. 此电路中，在空气开关与用电器之间还应该连接一个电能表
D. c处断开，洗衣机插头插入插座P，洗衣机虽能工作，但有安全隐患
12. 班级的电灯突然变暗，其原因可能是电灯的( )
A. 额定电压变小 B. 实际电压变小 C. 灯丝电阻变小 D. 额定功率变小
13. 如图所示，电取暖器通电后不久其中的电热丝就会热得发红，而与其相连的导线的温度却没有明显的升高。根据这一现象，同学们提出了以下要探究的科学问题，其中最合理的是( )
A. 电流通过导体时产生的热量与电功率有关吗？
B. 电流通过导体时产生的热量与通电时间有关吗？
C. 电流通过导体时产生的热量与导体的电阻有关吗？
D. 电流通过导体时产生的热量与导体中电流的大小有关吗？
14. 如图所示电路，下列说法正确的是( )
A. 当开关都闭合时，L2中电流方向从右到左
B. 当开关都闭合时，电路中只有L1发光
C. 当开关都闭合时，电路中只有L2发光
D. 当开关都闭合时，L1和L3并联，L2处于开路状态
15. 热水放热的“热”是指______；摩擦生热的“热”是指______。(选填“内能”温度”或“热量”)
16. 热水瓶注入一定量的热水后，立即盖上软木塞，软木塞会跳起来，在这一现象中瓶内气体的______能转化为软木塞的______能，该能量转化过程与汽油机的______冲程相同。
17. 一款5G手机的折叠屏由柔性发光二极管制成，其中制成发光二极管的材料是______；我国年仅22岁的优秀青年科学家曹原研究发现：当两层石墨烯以一个“魔角”叠加在一起时，再加入一定数量的电子，石墨烯的电阻突然变为0.此现象中石墨烯是______(均选填“绝缘体”、“导体”、“半导体”或“超导体”)。
18. 如图所示，电源电压恒为3V，灯L1的电阻为10Ω，开关S闭合时电压表示数为1V，此时灯L1和L2的连接方式为______ ，灯L2两端的电压为______ V；通过灯L1的电流为______ A。
19. A、B两物体的初温均为0℃，A的质量是B的2倍，A的比热容是B的14，它们吸收相同的热量后再接触，则A、B两物体末温的倍数关系是______ ；热量的传递方向是：______ 。
20. 电风扇工作的同时要产生小部分热量，一台标有“220V 10W”的电风扇，线圈电阻是2Ω，正常工作1min消耗的电能是______ J，产生的热量是______ J。
21. 小轿车内都装有一个指示灯，四个车门相当于四个开关，任何一个车门没关好(相当于此处开关断开)时，指示灯都会发光，只有四个门都关好(相当于开关闭合)时，指示灯才不发光。
给出电源、灯泡、四个开关、定值电阻，请用导线将它们连接符合要求的电路。
22. 为了比较水和食用油的吸热能力，学们做了如图所示的实验在两个相同的烧杯中分别装有质量相同的水和食用油，用两个电加热器对其加热，并用相同的两支温度计分别测量水和食用油的温度，实验数据如表：
液体
质量/g
初温/℃
末温/℃
加热时间/min
水
300
20
40
21
食用油
300
21
63
21
(1)本实验中，对加热器的要求是规格______(选填“相同”或“不同”)，用______(选填“加热时间的长短”或“升高的温度”)来反映物质吸热的多少。
(2)由实验数据分析可知：在本实验中，为比较水和食用油吸热能力的大小，同学们采用的方法是通过控制______相同，来比较升高的温度。质量相同的水和食用油，______升高的温度更高，______的吸热能力更强
(3)如果质量相同的水和食用油，升高相同的温度时，______吸收的热量多。
(4)若不考虑热量损失，则通过实验数据求出食用油的比热容为______
23. 选用两节新电池，两个小灯泡，一个电压表，用如图甲所示电路来探究“串联电路的电压特点”。
(1)电压表在接入电路前通常要进行______ ，实验中最好选择规格______ (填“相同”或“不同”)的小灯泡。
(2)用电压表分别测出A与B、B与C、A与C两点间的电压为UAB、UBC、UAC得到的数据记录在下表中，分析实验数据，你可得到串联电路的电压特点是______ (用公式表示)；
试验次数
UAB/V
UBC/V
UAC/V
1
0.8
2.2
3.0
2
1.0
2.0
3.0
3
1.2
1.8
3.0
(3)进行多次实验的主要目的是______ (填序号)。
①寻找普遍规律；
②减小实验误差。
(4)某次测量时，电压表的示数如图乙，则此时灯L1两端的电压为______ V；
(5)测量了灯L1的电压后，应断开开关，重新连接电压表测L2两端的电压。一名同学建议：电压表接B点的接线柱不动，只需断开A点，改接到C接线柱上，就能测量L2两端的电压，这一建议是否合理______ ，理由是______ 。
24. 在“测定小灯泡的额定功率”实验中，所用的器材有：一个电压表、一个电流表、一个开关，电压恒为4.5V的电源，额定电压为2.5V的小灯泡和一个标有“20Ω、1.5A”的滑动变阻器。
(1)如果小灯泡的额定功率小于1W，电流表的量程应选______A为宜；
(2)请将图甲的实物电路连接完整。要求当滑动变阻器的滑片P向右移动时，电流表示数增大。
(3)闭合开关前，图甲滑动变阻器的滑片P应位于______(选填“A”或“B”)端，可以起到______作用。
(4)改变滑动变阻器的阻值，多次测量通过小灯泡的电流和两端的电压，根据记录的数据画出了小灯泡电流随其两端电压变化的关系图象(如图乙)，根据图象信息，可以计算出小灯泡的额定功率为______W，同时还发现小灯泡灯丝电阻随电压的增大而______(选填“增大”、“减小”或“不变”)。
(5)另一组的同学按同一电路连接好最后一根导线，灯泡立即发出明亮耀眼的光，并很快熄灭，检查后发现连线正确，请你找出实验中可能的操作不当之处______(写出一种即可)。
25. 小喻的爸爸看完电视时习惯用遥控器关闭电视机和有线机顶盒，而不断开电源，这样做虽然方便，但电视机和机顶盒在待机状态下仍在消耗电能。为了说服爸爸，小喻关闭其他用电器，让电视机和机顶盒处于待机状态，观察到如图所示的电能表的转盘在12分钟内转了3转。求：
(1)电视机和机顶盒总的待机功率是多少？
(2)若每天看4个小时电视，然后处于待机状态，一个月(30天)因待机浪费的电能是多少？
(3)把这个月节省下来的电能给水供热，这些热量的84%被水吸收，能使100kg的水从20℃升高到多少摄氏度？[水的比热容
26. 如图所示，电阻R1的阻值为8Ω.当开关S闭合时，电压表示数为2V，电流表示数为0.5A.求：
(1)电阻R2的阻值；
(2)电源电压；
(3)10s内电流通过整个电路所做的功。
答案和解析
1.【答案】B
【解析】解：在空气不流通的房间内，只要有一个人吸烟，烟味会很快扩散到整个房间，说明分子在永不停息的做无规则运动，故整个房间就会充满烟味。
故选：B。
一切物质的分子都在不停地做无规则运动。扩散现象的实质就是分子运动的结果。在空气不流通的房间里，烟味不会及时扩散到大气中。
本题主要考查学生对扩散现象的实质的认识和了解，是一道基础题。
2.【答案】A
【解析】解：A、老王的手暖起来，说明手的温度升高了，则手的内能增大，故A正确；
B、老王用力搓手，使老王的手进一步暖和起来，是克服摩擦做功，将机械能转化为了内能，不是摩擦能创造能量，故B错误；
C、热量是一个过程量，不能说含有热量，故C错误；
D、热水最终变冷，内能减小，是因为能量从热水中转移到了其它物体中，不是能量消灭了，故D错误。
故选：A。
(1)内能与物体的温度、质量和状态有关；
(2)做功和热传递可以改变物体的内能；对物体做功，内能增加，温度升高。
(3)根据描述热量的物理术语进行判断；
(4)热量只会从一种形式的能转化为另一种形式的能，或从一个物体转移到另一个物体，能量不会消失。
①要正确理解温度、热量与内能的关系，以及改变内能的两种方式。
②解决问题的诀窍是：物体吸热或温度升高，内能一定增大；但物体的内能增大，不一定是由物体吸热或温度升高引起的。
3.【答案】D
【解析】解：白天时，水的比热容比土大，吸收相同的热量温度升高慢，则此时陆地温度高于海水温度，陆地上方空气受热膨胀，向上运动，下方空气由海面空气补充，海面上层空气由陆地上升的空气补充，三者气体方向按照顺时针方向变化。
故选：D。
水的比热容大于砂石泥土。比热容不同，同样质量的不同物质吸收相同热量，温度变化不一样；
温度能够改变物质的密度。在我们常见的物质中，气体的热胀冷缩最为显著，它的密度受温度的影响也最大。
气体有热胀冷缩的性质：温度高的气体密度小，易上升；温度低的气体密度大，易下降。
4.【答案】C
【解析】解：
“胖五”运载火箭采用液态氢作为火箭的燃料，液氢液氧推进剂，使用液氢作为燃料原因是液态氢具有较高的热值，完全燃烧相同质量的氢时，可以放出更多的热量。
故选：C。
单位质量的某种燃料完全燃烧时放出的热量叫做这种燃料的热值，燃料的热值越高，在质量相同时，完全燃烧时放出的热量越大。
本题考查了燃料热值特性，属于基础题目。
5.【答案】C
【解析】解：梳子梳头发，属于摩擦起电现象．被梳子摩擦过的头发会带上同种电荷，同种电荷互相排斥，所以头发越梳越蓬松．
故选C.
根据题中的现象结合电荷间的相互作用规律即可作出选择．
本题是基础题考查了电荷间的相互作用规律．同时考查了使物体带电的方法之一，用摩擦的方法可以使物体带电．
6.【答案】C
【解析】解：A带正电，B不带电，用一根带绝缘柄的铜棒把两个验电器的金属球连接起来的瞬间，B的自由电子传向A，相当于A的正电荷传向B.规定电流方向与正电荷定向移动的方向相同。所以电流方向为从A到B。
故选：C。
由电流方向的规定可以判定。电流方向与正电荷定向移动的方向相同。
A带正电，B不带电，用一根带绝缘柄的铜棒把两个验电器的金属球连接起来的瞬间，A的正电荷传向B。
本题考查正电荷定向移动的方向规定为电流方向，要会运用。
7.【答案】D
【解析】解：
由图知，电流表连接0∼3A量程时，指针指针在“1”后4个小格处，可以读出电流示数为1A+4×0.1A=1.4A，所以在0∼0.6A量程的读数为1.4×15A=0.28A。
故选：D。
实验室常用电流表或电压表有两个量程，指针在同一位置指示的电压或电流，大小量程对应关系为5：1。
本题考查对电表的正确认识。需要注意的是，无论电流表还是电压表，其大量程为其对应小量程的5倍。
8.【答案】A
【解析】解：
由图知，灯泡L1、L2串联；闭合开关S后，L1、L2均不亮，电流表示数为零，说明电路中存在开路；
而电压表示数等于电源电压，说明电源的正极与b间电路完好，负极与c间电路也完好，则可知b、L2、c之间存在开路；故A符合题意。
故选：A。
在串联电路中电流表示数为零，说明电路是开路；电压表示数等于电源电压，说明从b点到电源正极、从c点到电源负极是通路。
根据电压表分析电路的故障是应具备的能力，往往电压表示数等于电源电压的那部分电压存在开路。
9.【答案】D
【解析】解：铝的电阻率比铜的大，当长度、横截面积和温度一样时，铝的电阻比铜的电阻大，所以用镀铜的铝芯冒充铜芯，增大了电阻；电线直径明显比说明书上标定的直径要小，即横截面积减小，当材料、长度和温度一定时，横截面积减少，电阻增大，故ABC错误，D正确。
故选：D。
影响电阻大小的因素是：材料、长度、横截面积、温度。
解决此题一定要依据影响电阻大小的因素来判断，还要采用控制变量法。
10.【答案】B
【解析】解：A、电路电阻不变时，电压太低，根据欧姆定律，会造成电流太小，不会使空气开关跳闸，故A不符合题意；
B、同时用了太多用电器，可能会造成电路的总功率过大，电流过大，会使空气开关跳闸，故B符合题意；
C、某条线路开路，会使总电流减小，不会使空气开关跳闸，故C不符合题意；
D、用电器的总功率过小，根据P=UI可知，在电压一定时，总电流会减小，不会使空气开关跳闸，故D不符合题意。
故选：B。
家庭电路中短路或总功率过大，会造成电路中电流过大，空气开关能自动跳闸。
根据欧姆定律和P=UI能判断电路中电流的变化，而电流变化是空气开关“跳闸”的原因所在。
11.【答案】D
【解析】解：A、据题意和图中的标注可知，用电器的开关应该接在火线上，所以和开关相连的那根线是火线，即a 线是火线，b 线是零线，故A错误；
B、灯泡L与插座Q是互不影响的，所以是并联的关系，故B错误；
C、在家庭电路中，电能表测家庭所消耗的电能，应安装在总开关之前，不能在空气开关与用电器之间，故C错误；
D、若c处断开(即三孔插座没有接地)，洗衣机插头插入插座，洗衣机仍然能工作，但外壳不能接地，当外壳漏电时，人接触金属外壳，会有电流流过人体，会发生触电事故，即有安全隐患，故D正确。
故选：D。
(1)根据图示可判断火线与零线；
(2)家庭电路中各个用电器是互不影响的，所以是并联的关系；
(3)电能表测家庭所消耗的电能，应安装在总开关之前；
(4)金属外壳的用电器使用三孔插座时，把金属外壳接地，即使金属外壳的用电器漏电，人体被接地的导线短路，不会对人体造成伤害。
本题考查了家庭电路中对空气开关、电路连接、家庭电路电流过大原因及地线的作用等的认识和理解，家庭电路的连接一切都要以安全为前题。
12.【答案】B
【解析】解：B.灯泡的亮度取决于实际功率的大小，由P=U2R可知，实际电压变小时，实际功率变小，灯泡变暗，故B正确；
AD.用电器的额定电压是指其正常工作时的电压，额定功率是在额定电压下工作时的功率，用电器的额定电压和额定功率只有一个，不会改变，故AD错误；
C.由P=U2R可知，灯丝电阻变小时，实际功率变大，灯泡变亮，故C错误。
故选：B。
灯泡的亮度由灯泡的实际功率决定，灯变暗可能是功率变小。
本题考查用物理知识解释生活中的现象，理解额定电压和额定功率的概念、明确灯泡亮度是由实际功率决定是关键。
13.【答案】C
【解析】解：根据Q=I2Rt可知，电炉丝和连接的导线串联在电路中(通过的电流相等)，通电时间是相同的，而电炉丝的电阻比导线的电阻大，所以电炉丝放出的热量多，探究的问题是：电流流过导体时产生的热量与导体电阻大小的关系，故C正确。
故选：C。
由焦耳定律知道，电流通过导体产生的热量跟电流的平方、导体电阻大小和通电时间成正比。电炉丝和连接的导线串联在电路中(通过的电流相等)，通电时间是相同的，而电炉丝的电阻比导线的电阻大，据焦耳定律分析判断。
本题考查串联电路的规律，应明确两电阻串联时，电路中的电流是相等的；同时应注意该现象的根本原因是因为发热量不同造成的。
14.【答案】A
【解析】解：由图可知，当开关都闭合时，L1、L2和 L3组成并联电路，三灯泡都发光；当开关都闭合时，电流从正极出发分三支，一支经开关S2、灯泡L2、开关S1回负极，故L2中电流方向从右到左，综上所述，A正确。
故选：A。
各电路元件首尾顺次连接的连接方式是串联；各电路元件首首相连、尾尾相连的连接方式是并联。
本题考查了判断电路元件的连接方式，知道串并联电路的连接方式、分析清楚电路结构即可正确解题。
15.【答案】温度 内能
【解析】解：(1)热水放热的“热”，指的是热水向外放出热量，温度降低；
(2)摩擦生热的“热”，指物体在摩擦过程中，克服摩擦力做功，机械能转化为内能，内能增大；
故答案为：温度；内能。
物理学中的“热”有三个方面：温度、内能、热量；
(1)温度：指物体的冷热程度，如今天很热，指的就是今天空气温度很高；
(2)内能：是物体内部所有分子热运动的动能和分子势能的和，任何物体，在任何温度下都具有内能；
(3)热量：物体在热传递过程中转移的内能的多少，是个过程量，只出现在热传递过程中，不能说某个物体含有热量。
温度、内能、热量是三个容易混淆的物理量，特别注意热量和内能，可以说一个物体有内能，不能说有热量，因为内能是个状态量，热量是个过程量。
16.【答案】内 机械 做功
【解析】解：
软木塞会跳起来，机械能增大，这是由于热水瓶内气体膨胀做功造成的，水蒸气的内能转化成瓶塞的机械能；
汽油机在做功冲程中，气缸内高温气体膨胀推动活塞做功，内能转化为机械能；故该能量转化过程与汽油机的做功冲程相同。
故答案为：内；机械；做功；
(1)瓶内热水蒸发产生大量水蒸气，水蒸气膨胀对瓶塞做功，内能转化为机械能；
(2)汽油机的四个冲程中，压缩冲程机械能转化为内能，做功冲程内能转化为机械能。
本题从生活中的物品入手，考查做功与物体内能的改变，以及热机的相关知识，注重了物理知识与生活的联系。
17.【答案】半导体 超导体
【解析】解：
二极管是由硅和锗等材料制作成，而硅和锗是半导体材料，所以发光二极管是用半导体材料制成的；
当两层石墨烯以一个“魔角”叠加在一起时，再加入一定数量的电子，石墨烯的电阻突然变为0，这种现象叫做超导现象，现象中石墨烯是超导体。
故答案为：半导体；超导体。
(1)二极管、三极管、集成电路和一些敏感电阻等是由半导体材料制成的；
(2)有些导体在一定的条件下，电阻可以变为0，这种导体叫做超导体。
本题以5G手机和石墨烯材料为例，考查了半导体和超导体的特点，体现了物理与高科技领域的联系，值得我们关注。
18.【答案】串联 10.2
【解析】解：由电路图可知，开关S闭合后，电流从正极依次通过两个灯泡，因此两灯泡串联，电压表测的是灯L2两端的电压，所以L2两端电压为1V；
因串联电路两端电压等于各部分电压之和，所以L1两端的电压：U1=U−U2=3V−1V=2V；
通过灯L1的电流：I1=U1R1=2V10Ω=0.2A。
故答案为：串联；1；0.2。
根据电流的流向确定两灯泡的连接方式，电压表测量L2两端的电压，则根据电压表示数可求得L2两端的电压，再根据串联电路的电压规律和欧姆定律求出通过灯L1的电流。
解决此题的关键是根据串联电路的电压规律和欧姆定律进行分析，同时要特别明确电压表应和哪一部分电路并联。
19.【答案】tA=2tB 从A传向B
【解析】解：
由题知，mA=2mB，QA=QB，cA=14cB，即cB=4cA，
则两物体升高温度之比为：△tA△tB=QAcAmAQBcBmB=QAcBmBQBcAmA=11×41×12=2，
已知A、B两物体的初温均为0℃，
所以两物体末温的倍数关系为tA=2tB，即A物体的末温比B物体的末温高，则热量从A传向B。
故答案为：tA=2tB；从A传向B。
根据已知条件利用公式△t=Qcm计算两物体升高温度之比，已知A、B两物体的初温均为0℃，再比较两物体的末温，最后判断热量从高温物体传给低温物体。
本题考查学生对热量公式的掌握和运用，以及发生热传递的条件。
20.【答案】6000.25
【解析】解：由题知，电风扇的额定电压和额定功率，
由P=Wt可得，正常工作1min消耗电能：
W=Pt=10W×60s=600J；
由P=UI可得，电风扇正常工作的电流：
I=PU=10W220V=122A，
电流产生的热量：
Q=I2Rt=(122A)2×2Ω×60s≈0.25J。
故答案为：600；0.25。
由W=Pt计算电风扇正常工作消耗的电能；由P=UI计算正常工作的电流，由Q=I2Rt计算电流产生的热量。
本题考查了电动机正常工作时消耗电能和产生热量的计算，关键是正确理解电功和电热的关系，选择正确的计算公式。
21.【答案】解：由题意，四个开关都闭合才能将灯泡短路，因此四个开关串联后与灯泡并联；而当四个开关闭合时，为了避免电源短路，故在干路中添加一个保护电阻，如图所示：
【解析】根据题意可知，电路设计要求是4个开关同时闭合时灯不发光，否则只要一个开关未闭合，灯就发光。说明4个开关同时闭合后，灯泡被局部短路。
本题考查了电路图的设计，关键是能根据题目所给信息设计出合理的电路图，这是本题的重点也是难点，最容易出错的地方是任意一个开关断开时灯泡都发光，和我们平时接触到的开关闭合，灯泡发光正好相反。
22.【答案】相同 加热时间的长短 加热时间 食用油 水 水 2×103
【解析】解：(1)实验中用规格相同的电加热器，相同时间内放出的热量才相同，物质吸收的热量才会相同；
物质吸热的多少通过加热时间的长短来反映；
(2)由实验数据分析可知：在本实验中，为比较水和食用油吸热能力的大小，同学们采用的方法是升高相同的温度，比较吸收热量的多少，即比较加热时间的长短；
根据表中数据可知，水和食用油的质量相同，加热时间相同(即吸收的热量相同)，食用油的温度升得更高，说明水的吸热能力强；
(3)如果质量相同的水和食用油，升高相同的温度时，由于水的吸热能力强，水吸收的热量多；
(4)水加热1min吸收的热量：，
食用油加热1min吸收的热量：，
同是加热1min，水和食用油吸收的热量相等，
即，
解得食用油的比热容为：。
故答案为：(1)相同；加热时间的长短；(2)加热时间；食用油；水；(3)水；(4)2×103。
(1)探究物质的吸热性能大小时，必须控制物质吸收的热量相等，因此实验中选用了两个相同的电加热器；用加热时间的长短来反映物质吸热的多少；
(2)可判断质量相同的两种物质在吸收相同热量的情况下，升高温度的多少。温度升高较多的，则吸热能力较小；也可以判断质量相同的两种物质在升高相同温度的情况下，吸收热量的多少。吸收热量较少的，则吸热能力较小；
(3)根据Q=cm(t−t0)求出水加热1min吸收的热量和食用油加热1min吸收的热量，两者吸收的热量相同，再求出食用油的比热容。
本题主要考查如何用转换法和控制变量法来比较不同物质比热容(吸热能力)的大小，本题有一定的难度，解题时要注意控制变量法的应用。
23.【答案】调零 不同 UAC=UAB+UBC ① 1.2不合理 电压表正负接线柱接反
【解析】解：(1)根据电压表的使用规则，电压表在接入电路前通常要进行调零；
探究串联电路的电压特点，为了寻找规律，实验中最好选择规格不同的小灯泡进行实验，结果更具代表性；
(2)AB两点间的电压为L1两端的电压，CD两点间的电压为L2两端的电压，AD两点间的电压为电路两端的总电压。由表中的数据可以看出：UAC=UAB+UBC，因此可以得出：串联电路两端的总电压等于各串联电阻两端的电压之和。
(3)小明进行多次实验的主要目的是寻找普遍规律，故选①。
(4)由实物电路可知，电压表选用小量程，分度值为0.1V，由图乙可知电压表的示数为1.2V；
(5)如图，测量了灯L1两端的电压后，如果将电压表的B端不动，A端松开，接到C接线柱上，测量L2的电压，这样电流从电压表的“-”接线柱流入，从“+”接线柱流出了，电压表的正负接线柱接反了。
故答案为：(1)调零；不同；L1处断路；(2)UAC=UAB+UBC；(3)①；(4)1.2；(5)不合理；电压表正负接线柱接反。
(1)电压表在接入电路前通常要进行调零；
为得出普遍规律，应使用多种规格的器材进行实验；
(2)根据表中的数据，分别计算出每一次实验中的UAB+UBC，再和相对应的UAC的电压值比较，得出结论。
(3)在物理实验过程中，多次测量的目的有两个：将测量数据取平均值，减小误差；总结规律，避免结论的片面性。
(4)由实物电路可知电压表选用的量程，明确其分度值，再根据指针位置读数；
(5)电学实验中，电压表并联在待测电路两端，电流从“+”接线柱流入，从“-”接线柱流出，不能接反了。
本题主要考查电路图的画法、电压表的使用及电路故障分析，重点是电压表的使用：电压表检验电路故障时，将电压表与用电器并联，电压表有较大示数(接近电源电压)，此处用电器断路或与之串联的用电器短路；电压表无示数，此处用电器短路或与之串联的用电器断路。
24.【答案】0∼0.6A保护电路 0.5增大 连接电路时，没有断开开关(或没有将变阻器的最大电阻连入电路中)
【解析】解：(1)如果小灯泡的额定功率小于1W，灯的额定电压为2.5V，
根据P=UI可知，灯的额定电流小于I=PLU=1W2.5V=0.4A，故电流表的量程应选0∼0.6A为宜；
(2)要求当滑动变阻器的滑片P向右移动时，电流表示数增大，即电阻变小，故变阻器右下接线柱连入电路中与灯串联，电流表选用小量程与灯串联，如下所示：
(3)闭合开关前，图甲滑动变阻器的滑片P应位于阻值最大处的A端，可以起到保护电路的作用；
(4)根据画出的小灯泡电流随其两端电压变化的关系图象知，灯在额定电压下的电流为0.2A，小灯泡的额定功率为：
P=ULIL=2.5V×0.2A=0.5W；
由欧姆定律I=UR，灯正常发光时的电阻：
R=UI=2.5V0.2A=12.5Ω；
由图乙知，电压为1V、2V时的电流分别为0.14A和0.18A，同理对应的电阻大小分别为：
7.14Ω和11.1Ω，故小灯泡灯丝电阻随电压的增大而增大；
(5)另一组的同学按同一电路连接好最后一根导线，灯泡立即发出明亮耀眼的光，并很快熄灭，检查后发现连线正确，实验中可能的操作不当之处：
连接电路时，没有断开开关(或没有将变阻器的最大电阻连入电路中)。
故答案为：(1)0∼0.6；(2)如上所示；(3)A；保护电路；(4)0.5；增大；(5)连接电路时，没有断开开关(或没有将变阻器的最大电阻连入电路中)。
(1)如果小灯泡的额定功率小于1W，灯的额定电压为2.5V，根据P=UI得出灯的额定电流，据此确定电流表选用的量程；
(2)根据当滑动变阻器的滑片P向右移动时，电流表示数增大，确定变阻器右下接线柱连入电路中与灯串联，电流表选用小量程与灯串联；
(3)闭合开关前，为保护电路，图甲滑动变阻器的滑片P应位于阻值最大处；
(4)根据画出的小灯泡电流随其两端电压变化的关系图象知灯在额定电压下的电流，根据P=UI求出小灯泡的额定功率；
由欧姆定律I=UR求出灯正常发光时的电阻，同理求出电压为1V、2V时的对应的电阻大小，据此分析回答；
(5)为保护电路，连接电路时，应断开开关，将变阻器的最大电阻连入电路中。
本题测定小灯泡的额定功率，考查P=UI的运用、电路连接、注意事项、影响电阻大小的因素等知识。
25.【答案】解：
(1)由图知，电能表表盘上标有3000r/kW⋅h，表示电路中每消耗1kW⋅h的电能，电能表的转盘转3000r，
转盘转动3转，电视机和机顶盒消耗的电能：
W=33000kW⋅h=0.001kW⋅h；
工作时间t=12min=1260h=0.2h，
电视机和机顶盒总的待机功率：
P=Wt=0.001kW⋅h0.2h=0.005kW=5W；
(2)由P=Wt可得，一个月电视机和机顶盒因待机浪费的电能：
W=Pt′=5W×(24−4)×30×3600s=1.08×107J；
(3)由题意可得，水吸收的热量：
，
由得，水升高到的温度：
。
答：(1)电视机和机顶盒总的待机功率是5W；
(2)若每天看4个小时电视，然后处于待机状态，一个月(30天)因待机浪费的电能是1.08×107J；
(3)把这个月节省下来的电能给水供热，这些热量的84%被水吸收，能使100kg的水从20℃升高到41.6摄氏度。
【解析】(1)3000r/kW⋅h表示的是电路中每消耗1kW⋅h的电能，电能表的转盘转3000r，或者表示电能表每转1r，电路中消耗13000kW⋅h的电能，求出转盘转3r电路中消耗的电能。知道时间，可求电视机和机顶盒器处于待机状态消耗的电能，再利用P=Wt求电视机和机顶盒的待机功率；
(2)根据电视机的待机功率与待机时间，由公式W=Pt可以求出电视机一个月浪费的电能；
(3)先根据效率公式求出水吸收的热量，再根据Q=cm△t求出水温的升高到的温度。
本题难度不大，熟练应用电功、电功率的变形公式、热量的变形公式即可正确解题。
26.【答案】解：由电路图可知，R1与R2串联，电压表测R2两端的电压。
(1)由I=UR可得，R2的阻值为：R2=U2I=2V0.5A=4Ω；
(2)R1两端的电压为：U1=I1R1=IR1=0.5A×8Ω=4V，
因串联电路中总电压等于各分电压之和，所以，电源电压：U=U1+U2=4V+2V=6V；
(3)10s内电流通过整个电路所做的功为：W=UIt=6V×0.5A×10s=30J。
答：(1)电阻R2的阻值为8Ω；
(2)电源电压是6V；
(3)10s内电流通过整个电路所做的功为30J。
【解析】由电路图可知，R1与R2串联，电压表测R2两端的电压。
(1)根据欧姆定律求出R2的阻值；
(2)根据欧姆定律求出R1两端的电压，根据串联电路的电压特点求出电源电压；
(2)根据W=UIt求出整个电路消耗的电能。
本题考查了串联电路的特点和欧姆定律、电功和电功率公式的应用，是一道较为常见的应用题。
2020-2021学年内蒙古呼伦贝尔市扎兰屯市九年级（上）期末物理试卷
1. 许多公共场所均贴有“室内禁止吸烟”的标识。这主要是考虑到在空气不流通的房间里，只要有一个人吸烟，整个房间就会充满烟味，这是因为( )
A. 分子间有引力 B. 分子在不停地运动
C. 分子间有斥力 D. 物质是由分子组成的
2. 寒冷的冬天，老王感觉手很冷，用泡热水和搓手的方法都能使老王的手暖和起来。下列判断正确的是( )
A. 老王的手暖起来。说明手的温度升高，内能增大
B. 老王用力搓手，使老王的手进一步暖和起来。说明摩擦能创造能量
C. 老王用热水泡手，热量从热水传递到老王的手。说明水含有的热量比手多
D. 热水最终变冷，内能减小说明有一部分能量消灭了
3. 夏日晴朗的白天，在太阳光照射下，某海边城市陆地与海面之间空气流动示意图(如图中箭头表示空气流动方向)合理的是( )
A. B.
C. D.
4. 嫦娥五号探测器在“胖五”运载火箭的助推下成功发射，该火箭选择液氢作为燃料是因为它有( )
A. 较小的密度 B. 较大的比热容 C. 较高的热值 D. 较低的熔点
5. 在晴朗的冬日，用塑料梳子梳干燥的头发，头发会越梳越蓬松，主要原因是( )
A. 梳头时，空气进入头发
B. 梳子对头发有吸引作用
C. 头发和梳子摩擦后，头发因带同种电荷而相互排斥
D. 头发和梳子摩擦后，头发因带异种电荷而相互吸引
6. 两个相同的验电器A和B，A带正电，B不带电，用一根带绝缘柄的铜棒把两个验电器的金属球连接起来的瞬间( )
A. 有质子从A向B移动 B. 有电子从A向B移动
C. 电流方向从A到B D. 电流方向从B到A
7. 如图所示，在练习使用电流表的实验中，某同学发现电流表(0∼0.6A)的量程刻度值标示不清，根据你对电流表的了解，电流表的正确读数是( )
A. 7A B. 5.4A C. 0.24A D. 0.28A
8. 如图所示是某同学做实验时的电路图，闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数等于电源电压，则该电路中的故障是( )
A. b、L2、c之间开路 B. a、L1、b之间开路
C. 电源正极与a之间开路 D. c与电源负极之间开路
9. 为确保学校用电安全，校安全部门对全校的线路进行了彻底排查，发现有一条连接电动机的铜芯电线不符合规格：①用镀铜的铝芯冒充铜芯；②电线直径明显比说明书上标定的直径要小。引起这种电线不符合规格的主要原因是( )
A. 电线的长度引起电阻偏大
B. 电线的横截面积引起电阻偏小
C. 电线的材料引起电阻偏小
D. 电线的材料、横截面积引起电阻偏大
10. 自动空气开关的主要作用是当电路中的实际电流超过电路允许的最大工作电流时，自动“跳闸”，切断电源防止火灾。学校厨房的自动空气开关经常“跳闸”，造成这一现象的可能原因是( )
A. 电压太低 B. 同时使用了太多用电器
C. 某条线路开路 D. 用电器的总功率过小
11. 家庭电路简化后如图所示，由该电路可知( )
A. a是零线，b是火线
B. 灯泡L与插座Q是串联电路
C. 此电路中，在空气开关与用电器之间还应该连接一个电能表
D. c处断开，洗衣机插头插入插座P，洗衣机虽能工作，但有安全隐患
12. 班级的电灯突然变暗，其原因可能是电灯的( )
A. 额定电压变小 B. 实际电压变小 C. 灯丝电阻变小 D. 额定功率变小
13. 如图所示，电取暖器通电后不久其中的电热丝就会热得发红，而与其相连的导线的温度却没有明显的升高。根据这一现象，同学们提出了以下要探究的科学问题，其中最合理的是( )
A. 电流通过导体时产生的热量与电功率有关吗？
B. 电流通过导体时产生的热量与通电时间有关吗？
C. 电流通过导体时产生的热量与导体的电阻有关吗？
D. 电流通过导体时产生的热量与导体中电流的大小有关吗？
14. 如图所示电路，下列说法正确的是( )
A. 当开关都闭合时，L2中电流方向从右到左
B. 当开关都闭合时，电路中只有L1发光
C. 当开关都闭合时，电路中只有L2发光
D. 当开关都闭合时，L1和L3并联，L2处于开路状态
15. 热水放热的“热”是指______；摩擦生热的“热”是指______。(选填“内能”温度”或“热量”)
16. 热水瓶注入一定量的热水后，立即盖上软木塞，软木塞会跳起来，在这一现象中瓶内气体的______能转化为软木塞的______能，该能量转化过程与汽油机的______冲程相同。
17. 一款5G手机的折叠屏由柔性发光二极管制成，其中制成发光二极管的材料是______；我国年仅22岁的优秀青年科学家曹原研究发现：当两层石墨烯以一个“魔角”叠加在一起时，再加入一定数量的电子，石墨烯的电阻突然变为0.此现象中石墨烯是______(均选填“绝缘体”、“导体”、“半导体”或“超导体”)。
18. 如图所示，电源电压恒为3V，灯L1的电阻为10Ω，开关S闭合时电压表示数为1V，此时灯L1和L2的连接方式为______ ，灯L2两端的电压为______ V；通过灯L1的电流为______ A。
19. A、B两物体的初温均为0℃，A的质量是B的2倍，A的比热容是B的14，它们吸收相同的热量后再接触，则A、B两物体末温的倍数关系是______ ；热量的传递方向是：______ 。
20. 电风扇工作的同时要产生小部分热量，一台标有“220V 10W”的电风扇，线圈电阻是2Ω，正常工作1min消耗的电能是______ J，产生的热量是______ J。
21. 小轿车内都装有一个指示灯，四个车门相当于四个开关，任何一个车门没关好(相当于此处开关断开)时，指示灯都会发光，只有四个门都关好(相当于开关闭合)时，指示灯才不发光。
给出电源、灯泡、四个开关、定值电阻，请用导线将它们连接符合要求的电路。
22. 为了比较水和食用油的吸热能力，学们做了如图所示的实验在两个相同的烧杯中分别装有质量相同的水和食用油，用两个电加热器对其加热，并用相同的两支温度计分别测量水和食用油的温度，实验数据如表：
液体
质量/g
初温/℃
末温/℃
加热时间/min
水
300
20
40
21
食用油
300
21
63
21
(1)本实验中，对加热器的要求是规格______(选填“相同”或“不同”)，用______(选填“加热时间的长短”或“升高的温度”)来反映物质吸热的多少。
(2)由实验数据分析可知：在本实验中，为比较水和食用油吸热能力的大小，同学们采用的方法是通过控制______相同，来比较升高的温度。质量相同的水和食用油，______升高的温度更高，______的吸热能力更强
(3)如果质量相同的水和食用油，升高相同的温度时，______吸收的热量多。
(4)若不考虑热量损失，则通过实验数据求出食用油的比热容为______
23. 选用两节新电池，两个小灯泡，一个电压表，用如图甲所示电路来探究“串联电路的电压特点”。
(1)电压表在接入电路前通常要进行______ ，实验中最好选择规格______ (填“相同”或“不同”)的小灯泡。
(2)用电压表分别测出A与B、B与C、A与C两点间的电压为UAB、UBC、UAC得到的数据记录在下表中，分析实验数据，你可得到串联电路的电压特点是______ (用公式表示)；
试验次数
UAB/V
UBC/V
UAC/V
1
0.8
2.2
3.0
2
1.0
2.0
3.0
3
1.2
1.8
3.0
(3)进行多次实验的主要目的是______ (填序号)。
①寻找普遍规律；
②减小实验误差。
(4)某次测量时，电压表的示数如图乙，则此时灯L1两端的电压为______ V；
(5)测量了灯L1的电压后，应断开开关，重新连接电压表测L2两端的电压。一名同学建议：电压表接B点的接线柱不动，只需断开A点，改接到C接线柱上，就能测量L2两端的电压，这一建议是否合理______ ，理由是______ 。
24. 在“测定小灯泡的额定功率”实验中，所用的器材有：一个电压表、一个电流表、一个开关，电压恒为4.5V的电源，额定电压为2.5V的小灯泡和一个标有“20Ω、1.5A”的滑动变阻器。
(1)如果小灯泡的额定功率小于1W，电流表的量程应选______A为宜；
(2)请将图甲的实物电路连接完整。要求当滑动变阻器的滑片P向右移动时，电流表示数增大。
(3)闭合开关前，图甲滑动变阻器的滑片P应位于______(选填“A”或“B”)端，可以起到______作用。
(4)改变滑动变阻器的阻值，多次测量通过小灯泡的电流和两端的电压，根据记录的数据画出了小灯泡电流随其两端电压变化的关系图象(如图乙)，根据图象信息，可以计算出小灯泡的额定功率为______W，同时还发现小灯泡灯丝电阻随电压的增大而______(选填“增大”、“减小”或“不变”)。
(5)另一组的同学按同一电路连接好最后一根导线，灯泡立即发出明亮耀眼的光，并很快熄灭，检查后发现连线正确，请你找出实验中可能的操作不当之处______(写出一种即可)。
25. 小喻的爸爸看完电视时习惯用遥控器关闭电视机和有线机顶盒，而不断开电源，这样做虽然方便，但电视机和机顶盒在待机状态下仍在消耗电能。为了说服爸爸，小喻关闭其他用电器，让电视机和机顶盒处于待机状态，观察到如图所示的电能表的转盘在12分钟内转了3转。求：
(1)电视机和机顶盒总的待机功率是多少？
(2)若每天看4个小时电视，然后处于待机状态，一个月(30天)因待机浪费的电能是多少？
(3)把这个月节省下来的电能给水供热，这些热量的84%被水吸收，能使100kg的水从20℃升高到多少摄氏度？[水的比热容
26. 如图所示，电阻R1的阻值为8Ω.当开关S闭合时，电压表示数为2V，电流表示数为0.5A.求：
(1)电阻R2的阻值；
(2)电源电压；
(3)10s内电流通过整个电路所做的功。
答案和解析
1.【答案】B
【解析】解：在空气不流通的房间内，只要有一个人吸烟，烟味会很快扩散到整个房间，说明分子在永不停息的做无规则运动，故整个房间就会充满烟味。
故选：B。
一切物质的分子都在不停地做无规则运动。扩散现象的实质就是分子运动的结果。在空气不流通的房间里，烟味不会及时扩散到大气中。
本题主要考查学生对扩散现象的实质的认识和了解，是一道基础题。
2.【答案】A
【解析】解：A、老王的手暖起来，说明手的温度升高了，则手的内能增大，故A正确；
B、老王用力搓手，使老王的手进一步暖和起来，是克服摩擦做功，将机械能转化为了内能，不是摩擦能创造能量，故B错误；
C、热量是一个过程量，不能说含有热量，故C错误；
D、热水最终变冷，内能减小，是因为能量从热水中转移到了其它物体中，不是能量消灭了，故D错误。
故选：A。
(1)内能与物体的温度、质量和状态有关；
(2)做功和热传递可以改变物体的内能；对物体做功，内能增加，温度升高。
(3)根据描述热量的物理术语进行判断；
(4)热量只会从一种形式的能转化为另一种形式的能，或从一个物体转移到另一个物体，能量不会消失。
①要正确理解温度、热量与内能的关系，以及改变内能的两种方式。
②解决问题的诀窍是：物体吸热或温度升高，内能一定增大；但物体的内能增大，不一定是由物体吸热或温度升高引起的。
3.【答案】D
【解析】解：白天时，水的比热容比土大，吸收相同的热量温度升高慢，则此时陆地温度高于海水温度，陆地上方空气受热膨胀，向上运动，下方空气由海面空气补充，海面上层空气由陆地上升的空气补充，三者气体方向按照顺时针方向变化。
故选：D。
水的比热容大于砂石泥土。比热容不同，同样质量的不同物质吸收相同热量，温度变化不一样；
温度能够改变物质的密度。在我们常见的物质中，气体的热胀冷缩最为显著，它的密度受温度的影响也最大。
气体有热胀冷缩的性质：温度高的气体密度小，易上升；温度低的气体密度大，易下降。
4.【答案】C
【解析】解：
“胖五”运载火箭采用液态氢作为火箭的燃料，液氢液氧推进剂，使用液氢作为燃料原因是液态氢具有较高的热值，完全燃烧相同质量的氢时，可以放出更多的热量。
故选：C。
单位质量的某种燃料完全燃烧时放出的热量叫做这种燃料的热值，燃料的热值越高，在质量相同时，完全燃烧时放出的热量越大。
本题考查了燃料热值特性，属于基础题目。
5.【答案】C
【解析】解：梳子梳头发，属于摩擦起电现象．被梳子摩擦过的头发会带上同种电荷，同种电荷互相排斥，所以头发越梳越蓬松．
故选C.
根据题中的现象结合电荷间的相互作用规律即可作出选择．
本题是基础题考查了电荷间的相互作用规律．同时考查了使物体带电的方法之一，用摩擦的方法可以使物体带电．
6.【答案】C
【解析】解：A带正电，B不带电，用一根带绝缘柄的铜棒把两个验电器的金属球连接起来的瞬间，B的自由电子传向A，相当于A的正电荷传向B.规定电流方向与正电荷定向移动的方向相同。所以电流方向为从A到B。
故选：C。
由电流方向的规定可以判定。电流方向与正电荷定向移动的方向相同。
A带正电，B不带电，用一根带绝缘柄的铜棒把两个验电器的金属球连接起来的瞬间，A的正电荷传向B。
本题考查正电荷定向移动的方向规定为电流方向，要会运用。
7.【答案】D
【解析】解：
由图知，电流表连接0∼3A量程时，指针指针在“1”后4个小格处，可以读出电流示数为1A+4×0.1A=1.4A，所以在0∼0.6A量程的读数为1.4×15A=0.28A。
故选：D。
实验室常用电流表或电压表有两个量程，指针在同一位置指示的电压或电流，大小量程对应关系为5：1。
本题考查对电表的正确认识。需要注意的是，无论电流表还是电压表，其大量程为其对应小量程的5倍。
8.【答案】A
【解析】解：
由图知，灯泡L1、L2串联；闭合开关S后，L1、L2均不亮，电流表示数为零，说明电路中存在开路；
而电压表示数等于电源电压，说明电源的正极与b间电路完好，负极与c间电路也完好，则可知b、L2、c之间存在开路；故A符合题意。
故选：A。
在串联电路中电流表示数为零，说明电路是开路；电压表示数等于电源电压，说明从b点到电源正极、从c点到电源负极是通路。
根据电压表分析电路的故障是应具备的能力，往往电压表示数等于电源电压的那部分电压存在开路。
9.【答案】D
【解析】解：铝的电阻率比铜的大，当长度、横截面积和温度一样时，铝的电阻比铜的电阻大，所以用镀铜的铝芯冒充铜芯，增大了电阻；电线直径明显比说明书上标定的直径要小，即横截面积减小，当材料、长度和温度一定时，横截面积减少，电阻增大，故ABC错误，D正确。
故选：D。
影响电阻大小的因素是：材料、长度、横截面积、温度。
解决此题一定要依据影响电阻大小的因素来判断，还要采用控制变量法。
10.【答案】B
【解析】解：A、电路电阻不变时，电压太低，根据欧姆定律，会造成电流太小，不会使空气开关跳闸，故A不符合题意；
B、同时用了太多用电器，可能会造成电路的总功率过大，电流过大，会使空气开关跳闸，故B符合题意；
C、某条线路开路，会使总电流减小，不会使空气开关跳闸，故C不符合题意；
D、用电器的总功率过小，根据P=UI可知，在电压一定时，总电流会减小，不会使空气开关跳闸，故D不符合题意。
故选：B。
家庭电路中短路或总功率过大，会造成电路中电流过大，空气开关能自动跳闸。
根据欧姆定律和P=UI能判断电路中电流的变化，而电流变化是空气开关“跳闸”的原因所在。
11.【答案】D
【解析】解：A、据题意和图中的标注可知，用电器的开关应该接在火线上，所以和开关相连的那根线是火线，即a 线是火线，b 线是零线，故A错误；
B、灯泡L与插座Q是互不影响的，所以是并联的关系，故B错误；
C、在家庭电路中，电能表测家庭所消耗的电能，应安装在总开关之前，不能在空气开关与用电器之间，故C错误；
D、若c处断开(即三孔插座没有接地)，洗衣机插头插入插座，洗衣机仍然能工作，但外壳不能接地，当外壳漏电时，人接触金属外壳，会有电流流过人体，会发生触电事故，即有安全隐患，故D正确。
故选：D。
(1)根据图示可判断火线与零线；
(2)家庭电路中各个用电器是互不影响的，所以是并联的关系；
(3)电能表测家庭所消耗的电能，应安装在总开关之前；
(4)金属外壳的用电器使用三孔插座时，把金属外壳接地，即使金属外壳的用电器漏电，人体被接地的导线短路，不会对人体造成伤害。
本题考查了家庭电路中对空气开关、电路连接、家庭电路电流过大原因及地线的作用等的认识和理解，家庭电路的连接一切都要以安全为前题。
12.【答案】B
【解析】解：B.灯泡的亮度取决于实际功率的大小，由P=U2R可知，实际电压变小时，实际功率变小，灯泡变暗，故B正确；
AD.用电器的额定电压是指其正常工作时的电压，额定功率是在额定电压下工作时的功率，用电器的额定电压和额定功率只有一个，不会改变，故AD错误；
C.由P=U2R可知，灯丝电阻变小时，实际功率变大，灯泡变亮，故C错误。
故选：B。
灯泡的亮度由灯泡的实际功率决定，灯变暗可能是功率变小。
本题考查用物理知识解释生活中的现象，理解额定电压和额定功率的概念、明确灯泡亮度是由实际功率决定是关键。
13.【答案】C
【解析】解：根据Q=I2Rt可知，电炉丝和连接的导线串联在电路中(通过的电流相等)，通电时间是相同的，而电炉丝的电阻比导线的电阻大，所以电炉丝放出的热量多，探究的问题是：电流流过导体时产生的热量与导体电阻大小的关系，故C正确。
故选：C。
由焦耳定律知道，电流通过导体产生的热量跟电流的平方、导体电阻大小和通电时间成正比。电炉丝和连接的导线串联在电路中(通过的电流相等)，通电时间是相同的，而电炉丝的电阻比导线的电阻大，据焦耳定律分析判断。
本题考查串联电路的规律，应明确两电阻串联时，电路中的电流是相等的；同时应注意该现象的根本原因是因为发热量不同造成的。
14.【答案】A
【解析】解：由图可知，当开关都闭合时，L1、L2和 L3组成并联电路，三灯泡都发光；当开关都闭合时，电流从正极出发分三支，一支经开关S2、灯泡L2、开关S1回负极，故L2中电流方向从右到左，综上所述，A正确。
故选：A。
各电路元件首尾顺次连接的连接方式是串联；各电路元件首首相连、尾尾相连的连接方式是并联。
本题考查了判断电路元件的连接方式，知道串并联电路的连接方式、分析清楚电路结构即可正确解题。
15.【答案】温度 内能
【解析】解：(1)热水放热的“热”，指的是热水向外放出热量，温度降低；
(2)摩擦生热的“热”，指物体在摩擦过程中，克服摩擦力做功，机械能转化为内能，内能增大；
故答案为：温度；内能。
物理学中的“热”有三个方面：温度、内能、热量；
(1)温度：指物体的冷热程度，如今天很热，指的就是今天空气温度很高；
(2)内能：是物体内部所有分子热运动的动能和分子势能的和，任何物体，在任何温度下都具有内能；
(3)热量：物体在热传递过程中转移的内能的多少，是个过程量，只出现在热传递过程中，不能说某个物体含有热量。
温度、内能、热量是三个容易混淆的物理量，特别注意热量和内能，可以说一个物体有内能，不能说有热量，因为内能是个状态量，热量是个过程量。
16.【答案】内 机械 做功
【解析】解：
软木塞会跳起来，机械能增大，这是由于热水瓶内气体膨胀做功造成的，水蒸气的内能转化成瓶塞的机械能；
汽油机在做功冲程中，气缸内高温气体膨胀推动活塞做功，内能转化为机械能；故该能量转化过程与汽油机的做功冲程相同。
故答案为：内；机械；做功；
(1)瓶内热水蒸发产生大量水蒸气，水蒸气膨胀对瓶塞做功，内能转化为机械能；
(2)汽油机的四个冲程中，压缩冲程机械能转化为内能，做功冲程内能转化为机械能。
本题从生活中的物品入手，考查做功与物体内能的改变，以及热机的相关知识，注重了物理知识与生活的联系。
17.【答案】半导体 超导体
【解析】解：
二极管是由硅和锗等材料制作成，而硅和锗是半导体材料，所以发光二极管是用半导体材料制成的；
当两层石墨烯以一个“魔角”叠加在一起时，再加入一定数量的电子，石墨烯的电阻突然变为0，这种现象叫做超导现象，现象中石墨烯是超导体。
故答案为：半导体；超导体。
(1)二极管、三极管、集成电路和一些敏感电阻等是由半导体材料制成的；
(2)有些导体在一定的条件下，电阻可以变为0，这种导体叫做超导体。
本题以5G手机和石墨烯材料为例，考查了半导体和超导体的特点，体现了物理与高科技领域的联系，值得我们关注。
18.【答案】串联 10.2
【解析】解：由电路图可知，开关S闭合后，电流从正极依次通过两个灯泡，因此两灯泡串联，电压表测的是灯L2两端的电压，所以L2两端电压为1V；
因串联电路两端电压等于各部分电压之和，所以L1两端的电压：U1=U−U2=3V−1V=2V；
通过灯L1的电流：I1=U1R1=2V10Ω=0.2A。
故答案为：串联；1；0.2。
根据电流的流向确定两灯泡的连接方式，电压表测量L2两端的电压，则根据电压表示数可求得L2两端的电压，再根据串联电路的电压规律和欧姆定律求出通过灯L1的电流。
解决此题的关键是根据串联电路的电压规律和欧姆定律进行分析，同时要特别明确电压表应和哪一部分电路并联。
19.【答案】tA=2tB 从A传向B
【解析】解：
由题知，mA=2mB，QA=QB，cA=14cB，即cB=4cA，
则两物体升高温度之比为：△tA△tB=QAcAmAQBcBmB=QAcBmBQBcAmA=11×41×12=2，
已知A、B两物体的初温均为0℃，
所以两物体末温的倍数关系为tA=2tB，即A物体的末温比B物体的末温高，则热量从A传向B。
故答案为：tA=2tB；从A传向B。
根据已知条件利用公式△t=Qcm计算两物体升高温度之比，已知A、B两物体的初温均为0℃，再比较两物体的末温，最后判断热量从高温物体传给低温物体。
本题考查学生对热量公式的掌握和运用，以及发生热传递的条件。
20.【答案】6000.25
【解析】解：由题知，电风扇的额定电压和额定功率，
由P=Wt可得，正常工作1min消耗电能：
W=Pt=10W×60s=600J；
由P=UI可得，电风扇正常工作的电流：
I=PU=10W220V=122A，
电流产生的热量：
Q=I2Rt=(122A)2×2Ω×60s≈0.25J。
故答案为：600；0.25。
由W=Pt计算电风扇正常工作消耗的电能；由P=UI计算正常工作的电流，由Q=I2Rt计算电流产生的热量。
本题考查了电动机正常工作时消耗电能和产生热量的计算，关键是正确理解电功和电热的关系，选择正确的计算公式。
21.【答案】解：由题意，四个开关都闭合才能将灯泡短路，因此四个开关串联后与灯泡并联；而当四个开关闭合时，为了避免电源短路，故在干路中添加一个保护电阻，如图所示：
【解析】根据题意可知，电路设计要求是4个开关同时闭合时灯不发光，否则只要一个开关未闭合，灯就发光。说明4个开关同时闭合后，灯泡被局部短路。
本题考查了电路图的设计，关键是能根据题目所给信息设计出合理的电路图，这是本题的重点也是难点，最容易出错的地方是任意一个开关断开时灯泡都发光，和我们平时接触到的开关闭合，灯泡发光正好相反。
22.【答案】相同 加热时间的长短 加热时间 食用油 水 水 2×103
【解析】解：(1)实验中用规格相同的电加热器，相同时间内放出的热量才相同，物质吸收的热量才会相同；
物质吸热的多少通过加热时间的长短来反映；
(2)由实验数据分析可知：在本实验中，为比较水和食用油吸热能力的大小，同学们采用的方法是升高相同的温度，比较吸收热量的多少，即比较加热时间的长短；
根据表中数据可知，水和食用油的质量相同，加热时间相同(即吸收的热量相同)，食用油的温度升得更高，说明水的吸热能力强；
(3)如果质量相同的水和食用油，升高相同的温度时，由于水的吸热能力强，水吸收的热量多；
(4)水加热1min吸收的热量：，
食用油加热1min吸收的热量：，
同是加热1min，水和食用油吸收的热量相等，
即，
解得食用油的比热容为：。
故答案为：(1)相同；加热时间的长短；(2)加热时间；食用油；水；(3)水；(4)2×103。
(1)探究物质的吸热性能大小时，必须控制物质吸收的热量相等，因此实验中选用了两个相同的电加热器；用加热时间的长短来反映物质吸热的多少；
(2)可判断质量相同的两种物质在吸收相同热量的情况下，升高温度的多少。温度升高较多的，则吸热能力较小；也可以判断质量相同的两种物质在升高相同温度的情况下，吸收热量的多少。吸收热量较少的，则吸热能力较小；
(3)根据Q=cm(t−t0)求出水加热1min吸收的热量和食用油加热1min吸收的热量，两者吸收的热量相同，再求出食用油的比热容。
本题主要考查如何用转换法和控制变量法来比较不同物质比热容(吸热能力)的大小，本题有一定的难度，解题时要注意控制变量法的应用。
23.【答案】调零 不同 UAC=UAB+UBC ① 1.2不合理 电压表正负接线柱接反
【解析】解：(1)根据电压表的使用规则，电压表在接入电路前通常要进行调零；
探究串联电路的电压特点，为了寻找规律，实验中最好选择规格不同的小灯泡进行实验，结果更具代表性；
(2)AB两点间的电压为L1两端的电压，CD两点间的电压为L2两端的电压，AD两点间的电压为电路两端的总电压。由表中的数据可以看出：UAC=UAB+UBC，因此可以得出：串联电路两端的总电压等于各串联电阻两端的电压之和。
(3)小明进行多次实验的主要目的是寻找普遍规律，故选①。
(4)由实物电路可知，电压表选用小量程，分度值为0.1V，由图乙可知电压表的示数为1.2V；
(5)如图，测量了灯L1两端的电压后，如果将电压表的B端不动，A端松开，接到C接线柱上，测量L2的电压，这样电流从电压表的“-”接线柱流入，从“+”接线柱流出了，电压表的正负接线柱接反了。
故答案为：(1)调零；不同；L1处断路；(2)UAC=UAB+UBC；(3)①；(4)1.2；(5)不合理；电压表正负接线柱接反。
(1)电压表在接入电路前通常要进行调零；
为得出普遍规律，应使用多种规格的器材进行实验；
(2)根据表中的数据，分别计算出每一次实验中的UAB+UBC，再和相对应的UAC的电压值比较，得出结论。
(3)在物理实验过程中，多次测量的目的有两个：将测量数据取平均值，减小误差；总结规律，避免结论的片面性。
(4)由实物电路可知电压表选用的量程，明确其分度值，再根据指针位置读数；
(5)电学实验中，电压表并联在待测电路两端，电流从“+”接线柱流入，从“-”接线柱流出，不能接反了。
本题主要考查电路图的画法、电压表的使用及电路故障分析，重点是电压表的使用：电压表检验电路故障时，将电压表与用电器并联，电压表有较大示数(接近电源电压)，此处用电器断路或与之串联的用电器短路；电压表无示数，此处用电器短路或与之串联的用电器断路。
24.【答案】0∼0.6A保护电路 0.5增大 连接电路时，没有断开开关(或没有将变阻器的最大电阻连入电路中)
【解析】解：(1)如果小灯泡的额定功率小于1W，灯的额定电压为2.5V，
根据P=UI可知，灯的额定电流小于I=PLU=1W2.5V=0.4A，故电流表的量程应选0∼0.6A为宜；
(2)要求当滑动变阻器的滑片P向右移动时，电流表示数增大，即电阻变小，故变阻器右下接线柱连入电路中与灯串联，电流表选用小量程与灯串联，如下所示：
(3)闭合开关前，图甲滑动变阻器的滑片P应位于阻值最大处的A端，可以起到保护电路的作用；
(4)根据画出的小灯泡电流随其两端电压变化的关系图象知，灯在额定电压下的电流为0.2A，小灯泡的额定功率为：
P=ULIL=2.5V×0.2A=0.5W；
由欧姆定律I=UR，灯正常发光时的电阻：
R=UI=2.5V0.2A=12.5Ω；
由图乙知，电压为1V、2V时的电流分别为0.14A和0.18A，同理对应的电阻大小分别为：
7.14Ω和11.1Ω，故小灯泡灯丝电阻随电压的增大而增大；
(5)另一组的同学按同一电路连接好最后一根导线，灯泡立即发出明亮耀眼的光，并很快熄灭，检查后发现连线正确，实验中可能的操作不当之处：
连接电路时，没有断开开关(或没有将变阻器的最大电阻连入电路中)。
故答案为：(1)0∼0.6；(2)如上所示；(3)A；保护电路；(4)0.5；增大；(5)连接电路时，没有断开开关(或没有将变阻器的最大电阻连入电路中)。
(1)如果小灯泡的额定功率小于1W，灯的额定电压为2.5V，根据P=UI得出灯的额定电流，据此确定电流表选用的量程；
(2)根据当滑动变阻器的滑片P向右移动时，电流表示数增大，确定变阻器右下接线柱连入电路中与灯串联，电流表选用小量程与灯串联；
(3)闭合开关前，为保护电路，图甲滑动变阻器的滑片P应位于阻值最大处；
(4)根据画出的小灯泡电流随其两端电压变化的关系图象知灯在额定电压下的电流，根据P=UI求出小灯泡的额定功率；
由欧姆定律I=UR求出灯正常发光时的电阻，同理求出电压为1V、2V时的对应的电阻大小，据此分析回答；
(5)为保护电路，连接电路时，应断开开关，将变阻器的最大电阻连入电路中。
本题测定小灯泡的额定功率，考查P=UI的运用、电路连接、注意事项、影响电阻大小的因素等知识。
25.【答案】解：
(1)由图知，电能表表盘上标有3000r/kW⋅h，表示电路中每消耗1kW⋅h的电能，电能表的转盘转3000r，
转盘转动3转，电视机和机顶盒消耗的电能：
W=33000kW⋅h=0.001kW⋅h；
工作时间t=12min=1260h=0.2h，
电视机和机顶盒总的待机功率：
P=Wt=0.001kW⋅h0.2h=0.005kW=5W；
(2)由P=Wt可得，一个月电视机和机顶盒因待机浪费的电能：
W=Pt′=5W×(24−4)×30×3600s=1.08×107J；
(3)由题意可得，水吸收的热量：
，
由得，水升高到的温度：
。
答：(1)电视机和机顶盒总的待机功率是5W；
(2)若每天看4个小时电视，然后处于待机状态，一个月(30天)因待机浪费的电能是1.08×107J；
(3)把这个月节省下来的电能给水供热，这些热量的84%被水吸收，能使100kg的水从20℃升高到41.6摄氏度。
【解析】(1)3000r/kW⋅h表示的是电路中每消耗1kW⋅h的电能，电能表的转盘转3000r，或者表示电能表每转1r，电路中消耗13000kW⋅h的电能，求出转盘转3r电路中消耗的电能。知道时间，可求电视机和机顶盒器处于待机状态消耗的电能，再利用P=Wt求电视机和机顶盒的待机功率；
(2)根据电视机的待机功率与待机时间，由公式W=Pt可以求出电视机一个月浪费的电能；
(3)先根据效率公式求出水吸收的热量，再根据Q=cm△t求出水温的升高到的温度。
本题难度不大，熟练应用电功、电功率的变形公式、热量的变形公式即可正确解题。
26.【答案】解：由电路图可知，R1与R2串联，电压表测R2两端的电压。
(1)由I=UR可得，R2的阻值为：R2=U2I=2V0.5A=4Ω；
(2)R1两端的电压为：U1=I1R1=IR1=0.5A×8Ω=4V，
因串联电路中总电压等于各分电压之和，所以，电源电压：U=U1+U2=4V+2V=6V；
(3)10s内电流通过整个电路所做的功为：W=UIt=6V×0.5A×10s=30J。
答：(1)电阻R2的阻值为8Ω；
(2)电源电压是6V；
(3)10s内电流通过整个电路所做的功为30J。
【解析】由电路图可知，R1与R2串联，电压表测R2两端的电压。
(1)根据欧姆定律求出R2的阻值；
(2)根据欧姆定律求出R1两端的电压，根据串联电路的电压特点求出电源电压；
(2)根据W=UIt求出整个电路消耗的电能。
本题考查了串联电路的特点和欧姆定律、电功和电功率公式的应用，是一道较为常见的应用题。
相关试卷
内蒙古扎兰屯市民族中学2023-2024学年九上物理期末考试试题含答案： 这是一份内蒙古扎兰屯市民族中学2023-2024学年九上物理期末考试试题含答案，共7页。试卷主要包含了机械效率总是小于1的原因是等内容，欢迎下载使用。
2022-2023学年内蒙古呼伦贝尔市鄂伦春旗九年级（上）期末物理试卷（含详细答案解析）： 这是一份2022-2023学年内蒙古呼伦贝尔市鄂伦春旗九年级（上）期末物理试卷（含详细答案解析），共22页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
2022-2023学年内蒙古呼伦贝尔市阿荣旗阿伦中学九年级（上）期末物理试卷（含详细答案解析）： 这是一份2022-2023学年内蒙古呼伦贝尔市阿荣旗阿伦中学九年级（上）期末物理试卷（含详细答案解析），共21页。试卷主要包含了单选题，填空题，实验探究题，计算题等内容，欢迎下载使用。
